Presentation Transcript

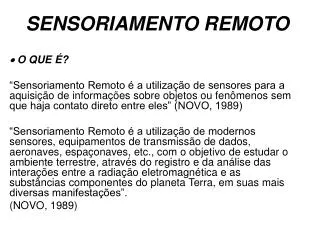

Sensoriamento remoto

SENSORIAMENTO REMOTO

 O QUE É?

“Sensoriamento Remoto é a utilização de sensores para a aquisição de informações sobre objetos ou fenômenos sem que haja contato direto entre eles” (NOVO, 1989)

“Sensoriamento Remoto é a utilização de modernos sensores, equipamentos de transmissão de dados, aeronaves, espaçonaves, etc., com o objetivo de estudar o ambiente terrestre, através do registro e da análise das interações entre a radiação eletromagnética e as substâncias componentes do planeta Terra, em suas mais diversas manifestações”.

(NOVO, 1989)


Fontes de radia o eletromagn tica em sensoriamento remoto
FONTES DE RADIAÇÃO ELETROMAGNÉTICA EM SENSORIAMENTO REMOTO

  • Principal fonte de radiação: sol

  • Energia radiante proveniente do sol: fluxo radiante

  • Fluxo radiante por unidade de área e comprimento de onda = irradiância espectral


Sensoriamento remoto


Intera es mat ria energia
INTERAÇÕES MATÉRIA - ENERGIA maior parte dos sensores opera nas seguintes regiões do espectro:

interações com os alvos, a nível de átomo ou molécula

efeitos da interação da energia:

- trocas de elétrons nas ligações entre átomos

- mudanças de energia de vibração dos átomos

mudanças de energia de vibração da molécula


Sistemas sensores
SISTEMAS SENSORES maior parte dos sensores opera nas seguintes regiões do espectro:

  • Sistema Sensor em Sensoriamento Remoto = equipamento capaz de transformar energia eletromagnética em sinal

  • Tipos de sensores, quanto à fonte de energia:

  • a) Ativos - produzem sua própria radiação. Ex.: radar

  • Passivos - detectam a energia solar refletida ou energia emitida pelos alvos da superfície terrestre. Ex.: sistemas fotográficos


Tipos de sensores quanto ao tipo de transforma o sofrida pela radia o detectada
Tipos de sensores, quanto ao tipo de transformação sofrida pela radiação detectada:

a)Sensores não imageadores - não fornecem imagem da superfície observada

Ex.: espectroradiômetro e radiômetro de banda

Radiômetro de banda: fornecem informação sobre a resposta do alvo em largas faixas do espectro eletromagnético.

Espectroradiômetros: operam em faixas espectrais estreitas. Mede a resposta do alvo de maneira aproximadamente contínua ao longo do espectro.


Sensoriamento remoto

b) pela radiação detectadaSensores imageadores: fornecem uma imagem da superfície observada.

Ex.:sistemas fotográficos

Tipos de sensores, quanto ao processo de formação da imagem:

a)Sistemas de quadro - adquirem a imagem de toda a cena ao mesmo tempo.

b)Sistemas de varredura - a imagem é adquirida pela aquisição seqüencial dos elementos do terreno ou pixels


Sensoriamento remoto

  • Resolução espacial = 30m pela radiação detectada

  • Resolução espectral = 7 bandas

  • Resolução radiométrica = 256 níveis de cinza

  • Resolução temporal = 16 dias

  • FOV = campo de visada da imagem como um todo. É função da altura de imageamento

  • IFOV = campo de visada instantânea. Taxa de amostragem, que define a resolução do sistema


Sistema de microondas radares
SISTEMA DE MICROONDAS pela radiação detectadaRADARES

  • São sensores ativos e imageadores

  • Radar = Radio Detectivy and Ranging (detectar e medir através de ondas de rádio)

  • O radar emite sua própria fonte de energia, na faixa de microondas  independe da luz solar

  • O radar fornece informações sobre a superfície, referentes à:

  • rugosidade da superfície

  • topografia

  • condições de umidade

  • vegetação


Sensoriamento remoto

  • A resolução espacial em radares de abertura real: função da dimensão da antena.

  • Para se aumentar a resolução: radares de abertura sintética: “sintetiza” a informação coletada pela antena em diferentes porções.

  • Programas de sistemas RADAR

  • RADAMBRASIL: 1971 a 1986  aerotransportado Orbitais:

  • SEASAR (EUA) - 1978 - banda L

  • SIR-A (EUA) - banda L

  • SIR-B (EUA) - 1984 - banda L

  • SIR-C (EUA) - 1989 - bandas C e L

  • ERS-1 e ERS-2 (Europa) - 1991 - banda L

  • JERS-1 e JERS-2 (Japão) - 1992 (JERS 1) - banda L

  • ALMAZ (Rússia) - banda S

  • RADARSAT (Canadá) - 1989 - banda L


Sistema landsat
SISTEMA LANDSAT da dimensão da antena.

  • Sistema desenvolvido pela National Aeronautics and Space Administration – NASA

  • Landsat 1, 2, 3, 4, 5,6 e 7


Recep o de imagens landsat
RECEPÇÃO DE IMAGENS LANDSAT da dimensão da antena.

  • Recepção através de estações terrestres.

  • Dois tipos de estações:

  • 1) estações receptoras de informações de altitude e de dados registrados pelos sensores.

  • 2) estações que também recebem dados armazenados a bordo e transmitem comandos.

  • Centro de Controle de Operações

  • comandos de correção do satélite

  • processadas informações dos sensores auxiliares

  • Caso brasileiro

  • estação de recepção em Cuiabá (Centro geográfico da América do Sul)

  • laboratório de processamento eletrônico e fotográfico dos dados: Cachoeira Paulista - SP


Sistema spot
SISTEMA SPOT da dimensão da antena.

  • Programa espacial francês, concebido pelo CNES

  • Dois diferentes modos:

  • modo multiespectral, com resolução espacial de 20m. Modo

  • pancromático, com resolução espacial de 10m


Sensoriamento remoto

  • Desvantagens da dimensão da antena.

    somente três bandas espectrais

    alto custo

    Vantagens

    melhor resolução espacial

    possibilidade de obtenção de pausa de estereoscópicos

  • Recepção dos dados

    mesma forma que o Landsat

  • Distribuição no Brasil

    Empresas privadas
