鼓式煞車更換

南台科技大學機械工程 系 101 學年度第 2 學期 汽車綜合檢修實習 ( 二 ) 期末 口頭報告. 鼓式煞車更換. 指導老師 : 吳宗霖老師 班級 : 車輛三乙 49915046 鄭皓文. 102/06/06. 摘要. 因為實習課考試時剛好有要考鼓式煞車來令片更換，當作的時候都只是死板的拆下來又裝回去，不是很理解哪個零件是什麼 。所以希望藉 由這次的期末報告，尋找資料，希望能更了解鼓煞的 構造 和更了解拆裝方式 。. 目錄. 一、 研究動機與 目的 二、 鼓煞的作用及種類 三、 鼓 煞及碟煞 的差別 四、 鼓式煞車的主要 零件 　及功用 五、 更換鼓煞步驟

acacia
Download Presentation

鼓式煞車更換

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

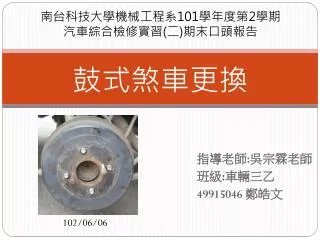

  1. 南台科技大學機械工程系101學年度第2學期 汽車綜合檢修實習(二)期末口頭報告 鼓式煞車更換 指導老師:吳宗霖老師 班級:車輛三乙 49915046 鄭皓文 102/06/06

  2. 摘要 因為實習課考試時剛好有要考鼓式煞車來令片更換，當作的時候都只是死板的拆下來又裝回去，不是很理解哪個零件是什麼。所以希望藉由這次的期末報告，尋找資料，希望能更了解鼓煞的構造和更了解拆裝方式。

  3. 目錄 一、研究動機與目的 二、鼓煞的作用及種類 三、鼓煞及碟煞的差別 四、鼓式煞車的主要零件 　及功用 五、更換鼓煞步驟 六、結論 七、參考文獻

  4. 研究動機 一、研究動機與目的 因為實習課考試時剛好有要考鼓式煞車來令片更換，當作的時候都只是死板的拆下來又裝回去，不是很理解哪個零件是什麼。 研究目的 藉由這次的期末報告，尋找資料，希望能更了解鼓煞的構 造和更了解拆裝方式。

  5. 二、鼓煞的作用及種類 一、鼓式煞車的作用 1.當踩下煞車踏板時，煞車總泵活塞向前使壓力作用到煞車總泵內的煞車油，煞車油經由煞車油管傳送到每個煞車的車輪分泵活塞。 2.當車輪受到液壓時，車輪分泵的活塞會推動來令片向外，來令片壓向旋轉中的煞車鼓，以產生足夠的磨擦力量作為煞車之用。

  6. 一、煞車作用時當踩下煞車踏板時，總泵所產生之油壓會藉著油管傳達至煞車分泵內之活塞，分泵活塞再推動煞車蹄片，使煞車蹄片外張與煞車鼓產生摩擦作用，進而將車輛之動能變為熱能，而將車輛停住。一、煞車作用時當踩下煞車踏板時，總泵所產生之油壓會藉著油管傳達至煞車分泵內之活塞，分泵活塞再推動煞車蹄片，使煞車蹄片外張與煞車鼓產生摩擦作用，進而將車輛之動能變為熱能，而將車輛停住。 二、煞車未作用時 當放鬆煞車踏板時，總泵的壓力不能持續，因此煞車蹄片上的回拉彈簧迫使蹄片歸位，煞車鼓與蹄片因而不再接觸，此時分泵內之活塞被蹄片壓回並將煞車油壓回總泵。分泵活塞內之壓縮彈簧可保持活塞與蹄片一直接觸著，如此可防止煞車系統之異音。當油壓推動活塞時，煞車皮碗之唇緣會緊貼於缸壁，如此可防止煞車油洩漏，因此組合時需注意活塞皮碗的方向，以免煞車油洩漏。

  7. 二、鼓式煞車的種類

  8. 三、鼓煞及碟煞的差別

  9. 四、鼓式煞車的主要零件及功用 鼓式煞車的主要零件

  10. 主要零件之功用：

  11. 五、更換鼓煞步驟 １．用螺絲逼出剎車鼓

  12. ２．壓縮扣圈拆卸防音銷、防音彈簧、彈簧座

  13. ３．拆下調整器總成固定彈簧

  14. ４．取下手剎車線

  15. ５．拆下手剎車拉柄彈簧

  16. ６．拆下手剎車拉柄固定Ｃ型扣環

  17. ７．將來令片與手剎車拉柄分離

  18. ８．換新的煞車來令片

  19. ９．將新的來令片與手剎車拉柄結合 將Ｃ型扣環裝上去

  20. １０．調整間隙

  21. 六、結論 鼓煞安裝看起來很簡單其實是很複雜的，因為做過實習，所以知道需要一點技巧，也因為這次的報告，讓我能更理解鼓煞的零件跟功用，也能對接下來要考試的內容更有信心。

  22. 七、參考文獻 http://tw.myblog.yahoo.com/vicky_gtr/article?mid=944 http://www.carnews.com/article.php?id=18886 http://www.2ch.com.tw/c_detail_more-172.html http://elax.pixnet.net/blog/post/37916543 http://www.mobile01.com/topicdetail.php?f=264&t=909903 汽車底盤修護能力本位訓練教材 更換鼓式煞車分泵 編號：SAT-SVC1032

  23. 謝謝聆聽
