Presentation Transcript

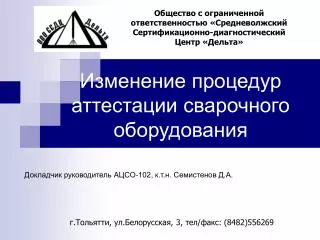

slide1

Общество с ограниченной ответственностью «Средневолжский Сертификационно-диагностический Центр «Дельта»

Изменение процедур аттестации сварочного оборудования

Докладчик руководитель АЦСО-102, к.т.н. Семистенов Д.А.

г.Тольятти, ул.Белорусская, 3, тел/факс: (8482)556269

slide2
Новые шифры оборудования
  • Е – оборудование для высокочастотной и индукционной сварки
  • F – оборудования для электрошлаковой сварки
  • G – оборудование для плазменной сварки
  • H – Оборудование для пайки
  • K – оборудование для прессовой и термопрессовой сварки
  • L – Оборудование для сварки высококонцентрированными источниками нагрева
slide3
Упрощена процедура периодической аттестации
  • Исключается 2 этап испытаний
  • В 3 этапе исключаются проверки:
  • 1. Напряжения питающей сети
  • 2. Режима работы, ПВ%
  • 3. Вида внешней статической характеристики (частично)

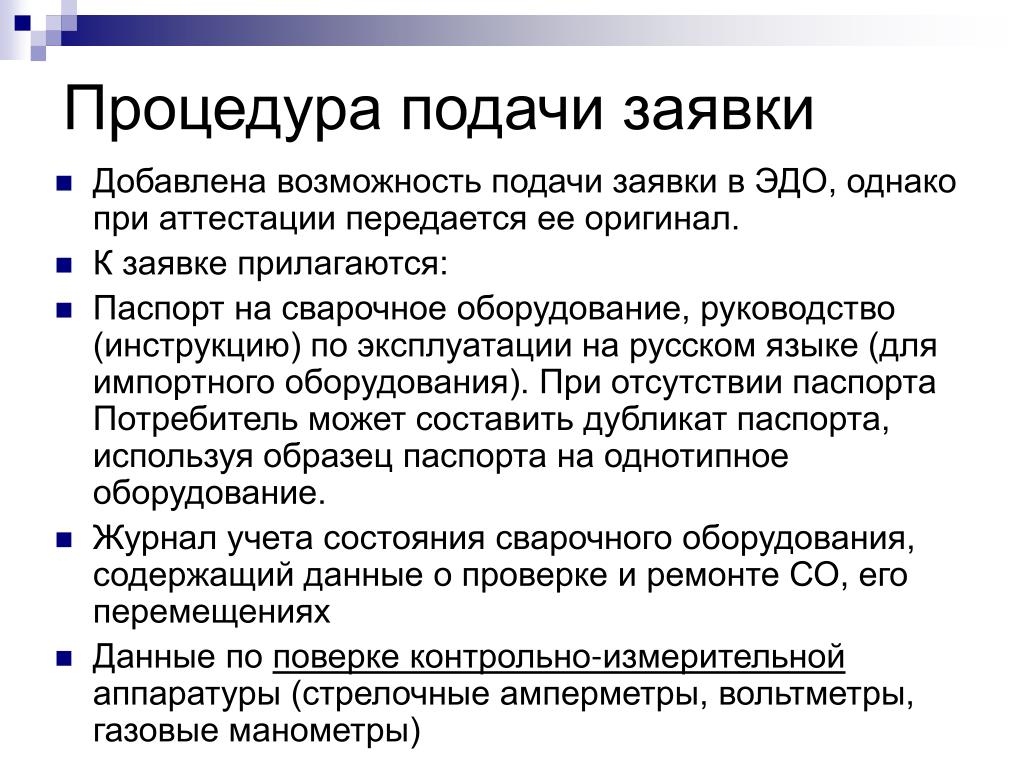

slide4
Процедура подачи заявки
  • Добавлена возможность подачи заявки в ЭДО, однако при аттестации передается ее оригинал.
  • К заявке прилагаются:
  • Паспорт на сварочное оборудование, руководство (инструкцию) по эксплуатации на русском языке (для импортного оборудования). При отсутствии паспорта Потребитель может составить дубликат паспорта, используя образец паспорта на однотипное оборудование.
  • Журнал учета состояния сварочного оборудования, содержащий данные о проверке и ремонте СО, его перемещениях
  • Данные по поверке контрольно-измерительной аппаратуры (стрелочные амперметры, вольтметры, газовые манометры)
slide5
Заявка
  • В новую форму заявки включены данные по условиям эксплуатации СО, однако они могут быть оформлены отдельным приложением.
  • При аттестации партии оборудования (от 2х единиц) возможно оформление Заявки на каждую марку оборудования с указанием всех заводских и инвентарных номеров.
  • Форма Заявки на объекты ОАО «АК «Транснефть» в соответствии с действующими в этой системе документами.
slide6
Дополнительное сварочное оборудование
  • К дополнительному СО относятся самостоятельные блоки (узлы), используемые при производстве сварочных работ, без которых невозможно проведение испытаний и следовательно аттестация СО, в том числе варка контрольных сварных соединений при аттестации СО.
  • Например: сварочные стенды, приспособления, центраторы, баллоны с газом, редуктора и т.д.
  • Дополнительное оборудование, включенное в Заявку на аттестацию, проходит ВИК при специальных испытаниях по 3 этапу.
slide7
Практические испытания
  • Заключаются в оценка показателей сварочных свойств при выполнении КСС и оценка качества КСС
  • Снижено количество проверяемых показателей Дифференциального анализа.
  • Количество образцов Диаметр
  • 5 <25мм
  • 2 25-100мм
  • 1 > 100мм
  • Для объектов ОАО «АК «Транснефть»
  • Способ сварки Длина стыка
  • РД 1500мм
  • РАД, МП, МПС 2400мм
  • Если КСС признается негодным, допускаются выполнить сварку аналогичного КСС другим сварщиком, при этом КСС подвергается ВИК и дополнительному радиографическому контролю. При неудовлетворительном качестве 2-го КСС, сварочное оборудование считается не аттестованным.
slide8
Испытания многопостового СО
  • Дополнительно проверяется коэффициента одновременности работы
  • Взаимное влияние постов выполняется путем замера изменения номинального тока на контрольном посту при
slide9
Аттестация партий сварочного оборудования
  • Сохраняется возможность аттестации партии оборудования путем полной аттестации 5% оборудования и включения в партию остального.
  • Проверяемые образцы оборудования выбираются членами комиссии случайным образом.
  • На остальные единицы сварочного оборудования заявитель предоставляет в АЦ акты ВИК качества КСС, выполненных на этом оборудовании, подписанные ЛКК или справку главного сварщика о контроле качества за последние 6 месяцев.
slide10
Проведение аттестации с применением процедур регистрации
  • Нашим Аттестационным центром процедура аттестации СО проводится с применением оборудованием для регистрации параметров и режимов сварки.
  • Это оборудование в автоматическом режиме фиксируется место сварки (GPS координаты), формируется ВАХ источника питания, регистрируется процесс сварки с указанием времени.
  • Все эти данные передаются на независимый сервер с дальнейшей возможностью просмотра и контроля.
slide11
Спасибо за внимание
  • Комитет НАКСа ведет работу по подготовке новой редакции рекомендаций к РД-03-614-03, которая планируется к принятию осенью этого года. В новой редакции планируется устранить недостатки действующей редакции, а также сделать ее более доступной и понятной для потребителей.
  • Ждем новых изменений.
