Presentation Transcript
slide1
算术运算类指令

一、指令特点

二、不带进位的加法指令

三、带进位的加法指令

四、带借位的减法指令

五、加1指令

六、减1指令

七、乘、除法指令

八、十进制调整指令

主讲:吴政江

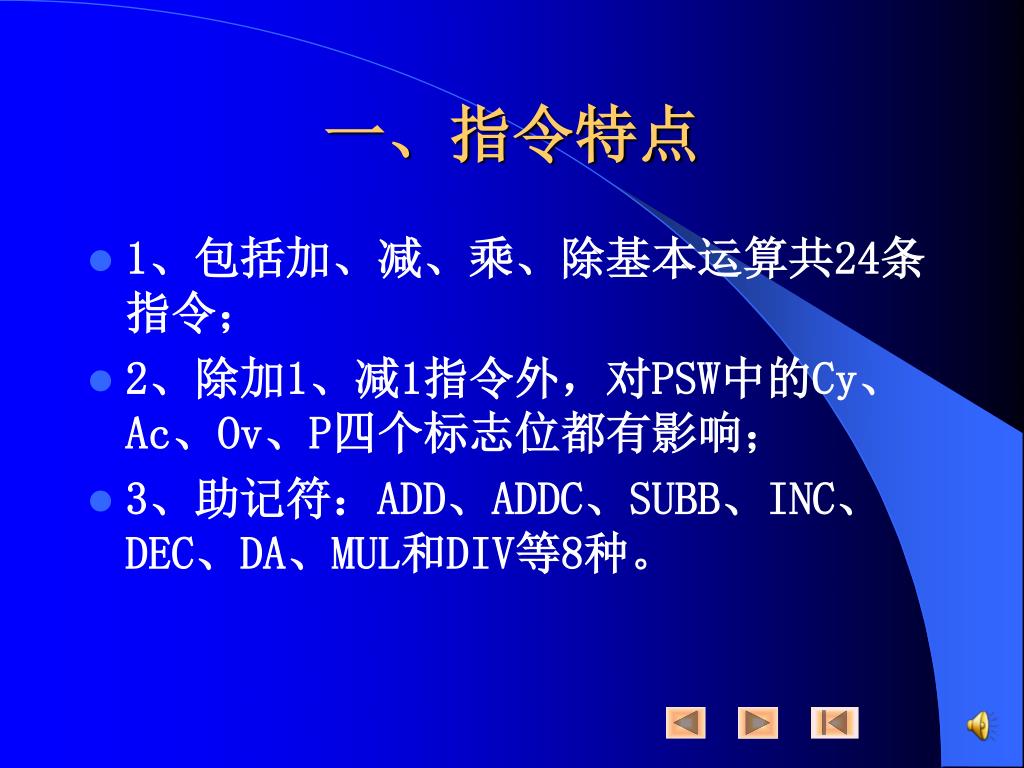

slide2
一、指令特点

1、包括加、减、乘、除基本运算共24条指令;

2、除加1、减1指令外,对PSW中的Cy、Ac、Ov、P四个标志位都有影响;

3、助记符:ADD、ADDC、SUBB、INC、DEC、DA、MUL和DIV等8种。

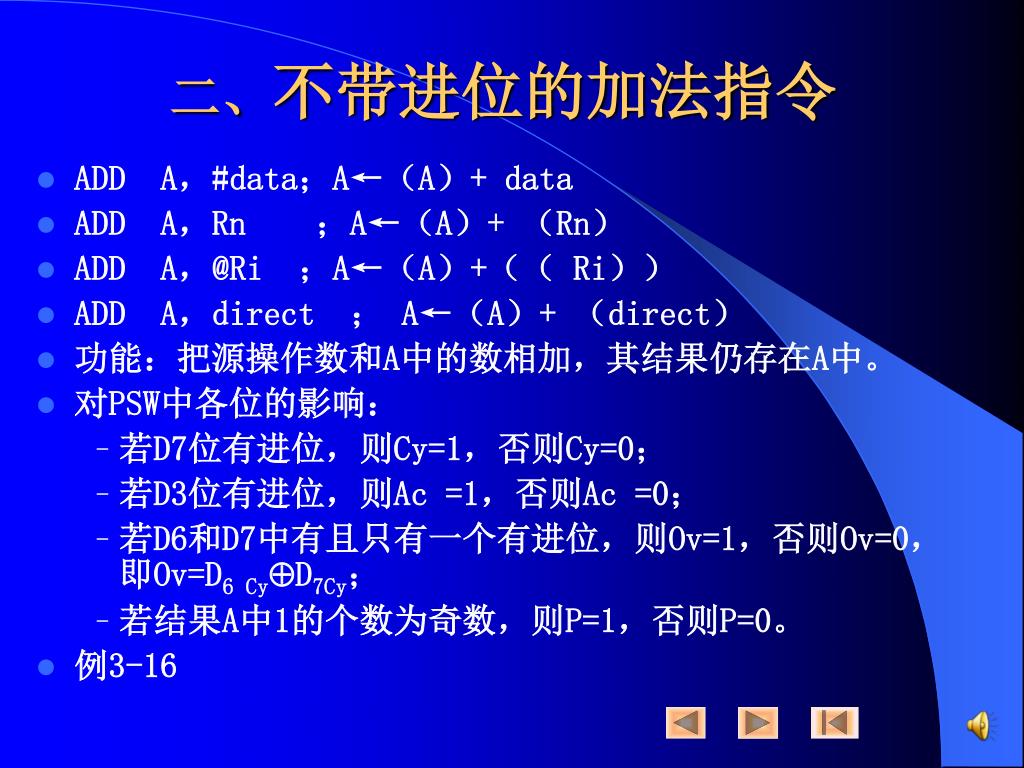

slide3
二、不带进位的加法指令
  • ADD A,#data;A←(A)+ data
  • ADD A,Rn ;A←(A)+ (Rn)
  • ADD A,@Ri ;A←(A)+(( Ri))
  • ADD A,direct ; A←(A)+ (direct)
  • 功能:把源操作数和A中的数相加,其结果仍存在A中。
  • 对PSW中各位的影响:
    • 若D7位有进位,则Cy=1,否则Cy=0;
    • 若D3位有进位,则Ac =1,否则Ac =0;
    • 若D6和D7中有且只有一个有进位,则Ov=1,否则Ov=0,即Ov=D6 CyD7Cy;
    • 若结果A中1的个数为奇数,则P=1,否则P=0。
  • 例3-16

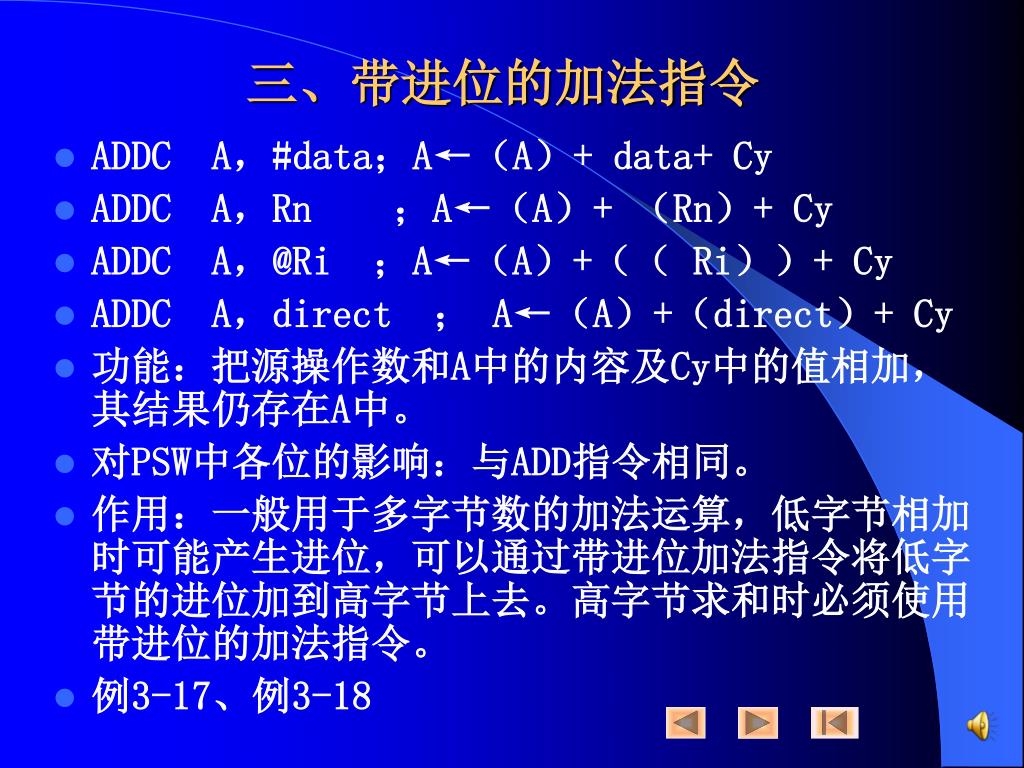

slide4
三、带进位的加法指令
  • ADDC A,#data;A←(A)+ data+ Cy
  • ADDC A,Rn ;A←(A)+ (Rn)+ Cy
  • ADDC A,@Ri ;A←(A)+(( Ri))+ Cy
  • ADDC A,direct ; A←(A)+(direct)+ Cy
  • 功能:把源操作数和A中的内容及Cy中的值相加,其结果仍存在A中。
  • 对PSW中各位的影响:与ADD指令相同。
  • 作用:一般用于多字节数的加法运算,低字节相加时可能产生进位,可以通过带进位加法指令将低字节的进位加到高字节上去。高字节求和时必须使用带进位的加法指令。
  • 例3-17、例3-18

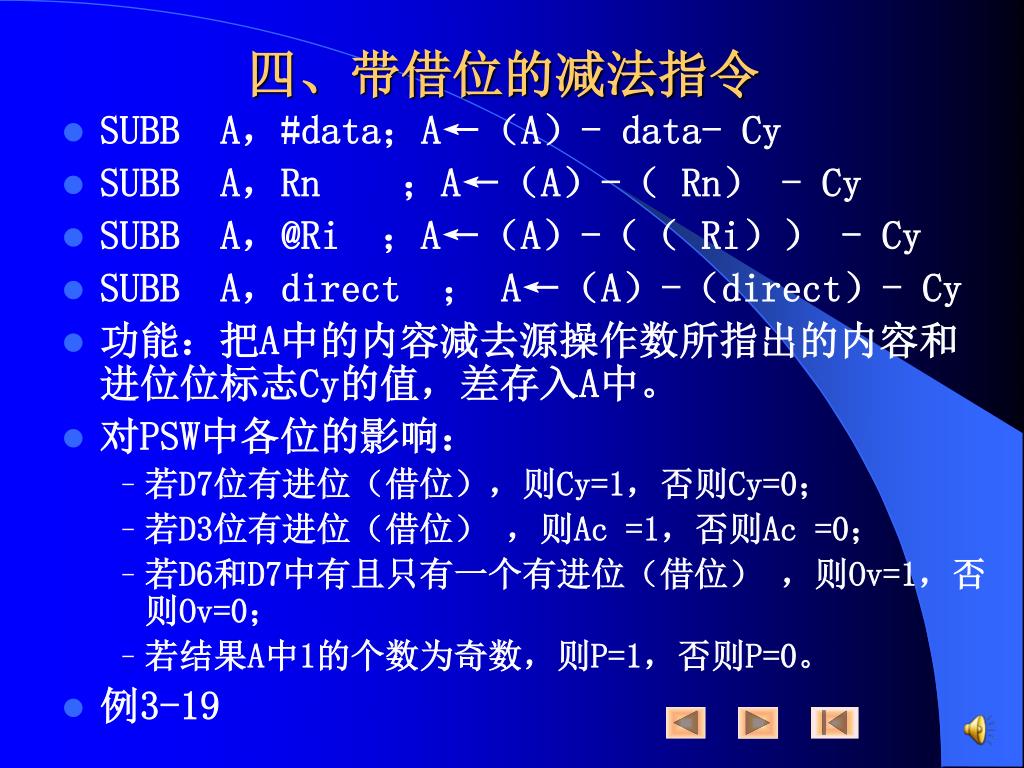

slide5
四、带借位的减法指令
  • SUBB A,#data;A←(A)- data- Cy
  • SUBB A,Rn ;A←(A)-( Rn) - Cy
  • SUBB A,@Ri ;A←(A)-(( Ri)) - Cy
  • SUBB A,direct ; A←(A)-(direct)- Cy
  • 功能:把A中的内容减去源操作数所指出的内容和进位位标志Cy的值,差存入A中。
  • 对PSW中各位的影响:
    • 若D7位有进位(借位),则Cy=1,否则Cy=0;
    • 若D3位有进位(借位) ,则Ac =1,否则Ac =0;
    • 若D6和D7中有且只有一个有进位(借位) ,则Ov=1,否则Ov=0;
    • 若结果A中1的个数为奇数,则P=1,否则P=0。
  • 例3-19

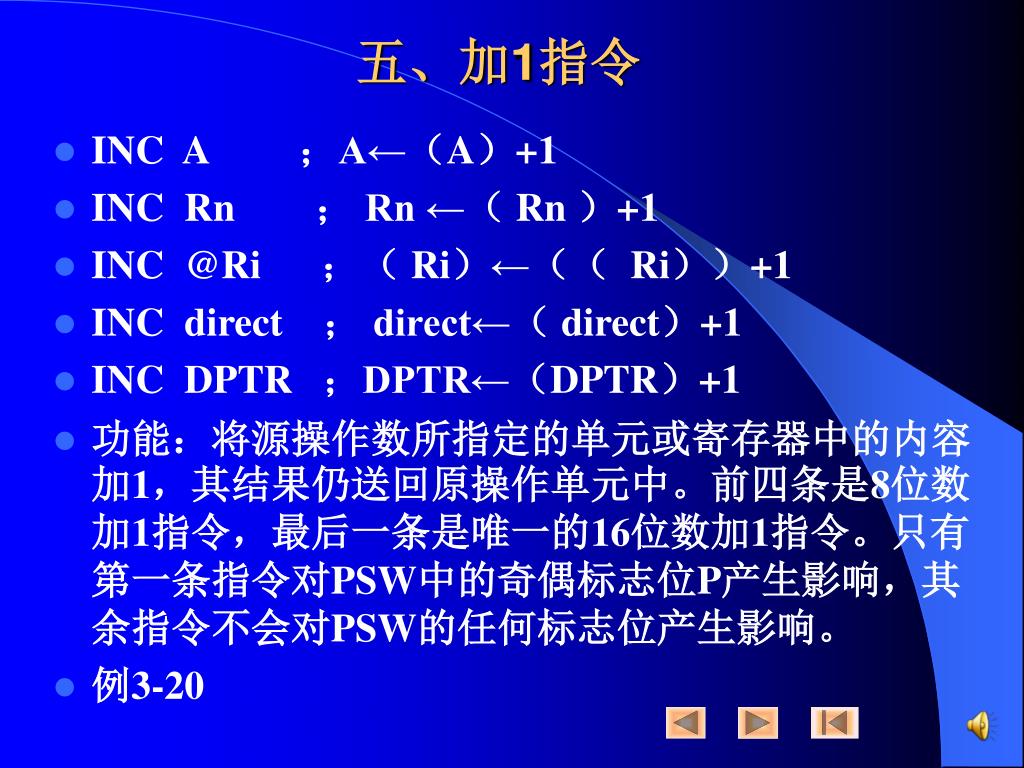

slide6
五、加1指令
  • INC A ;A←(A)+1
  • INC Rn ; Rn ←( Rn )+1
  • INC @Ri ;( Ri)←(( Ri))+1
  • INC direct ; direct←( direct)+1
  • INC DPTR ;DPTR←(DPTR)+1
  • 功能:将源操作数所指定的单元或寄存器中的内容加1,其结果仍送回原操作单元中。前四条是8位数加1指令,最后一条是唯一的16位数加1指令。只有第一条指令对PSW中的奇偶标志位P产生影响,其余指令不会对PSW的任何标志位产生影响。
  • 例3-20

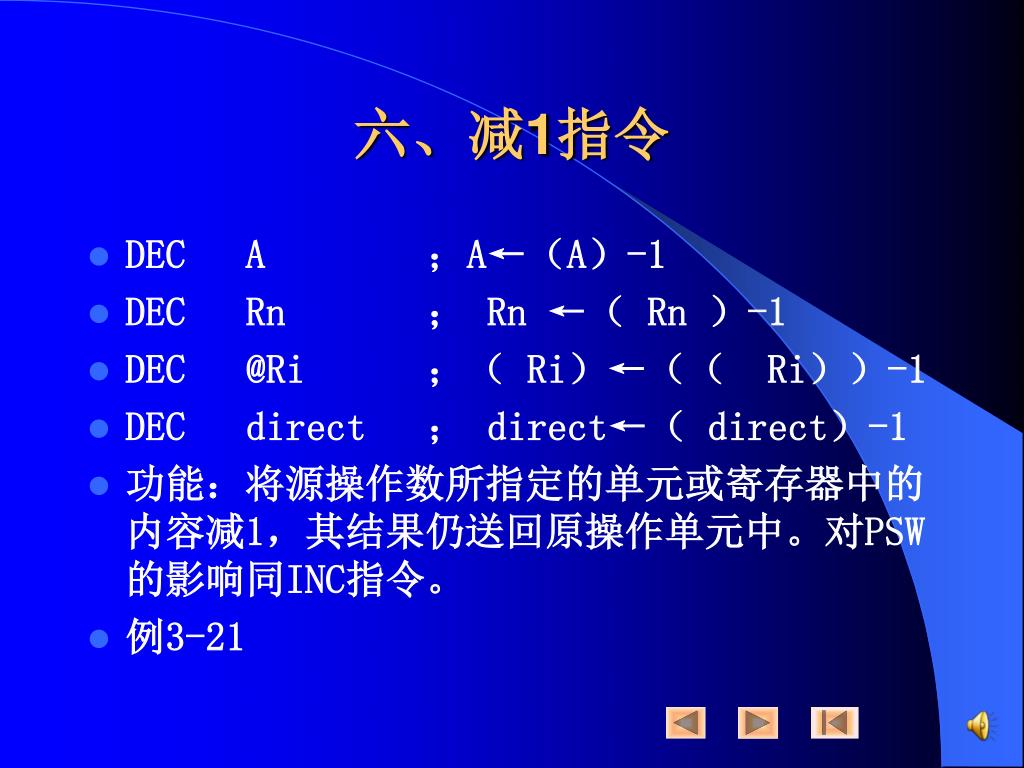

slide7
六、减1指令
  • DEC A ;A←(A)-1
  • DEC Rn ; Rn ←( Rn )-1
  • DEC @Ri ;( Ri)←(( Ri))-1
  • DEC direct ; direct←( direct)-1
  • 功能:将源操作数所指定的单元或寄存器中的内容减1,其结果仍送回原操作单元中。对PSW的影响同INC指令。
  • 例3-21

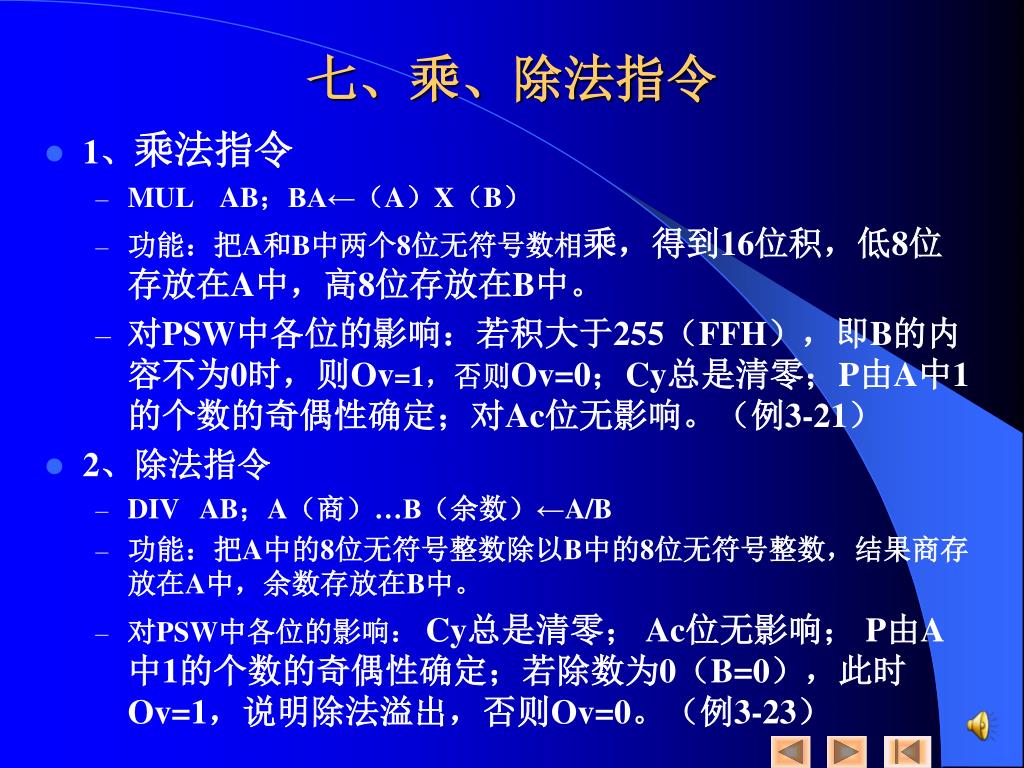

slide8
七、乘、除法指令
  • 1、乘法指令
    • MUL AB;BA←(A)X(B)
    • 功能:把A和B中两个8位无符号数相乘,得到16位积,低8位存放在A中,高8位存放在B中。
    • 对PSW中各位的影响:若积大于255(FFH),即B的内容不为0时,则Ov=1,否则Ov=0;Cy总是清零;P由A中1的个数的奇偶性确定;对Ac位无影响。(例3-21)
  • 2、除法指令
    • DIV AB;A(商)…B(余数)←A/B
    • 功能:把A中的8位无符号整数除以B中的8位无符号整数,结果商存放在A中,余数存放在B中。
    • 对PSW中各位的影响: Cy总是清零; Ac位无影响; P由A中1的个数的奇偶性确定;若除数为0(B=0),此时Ov=1,说明除法溢出,否则Ov=0。(例3-23)

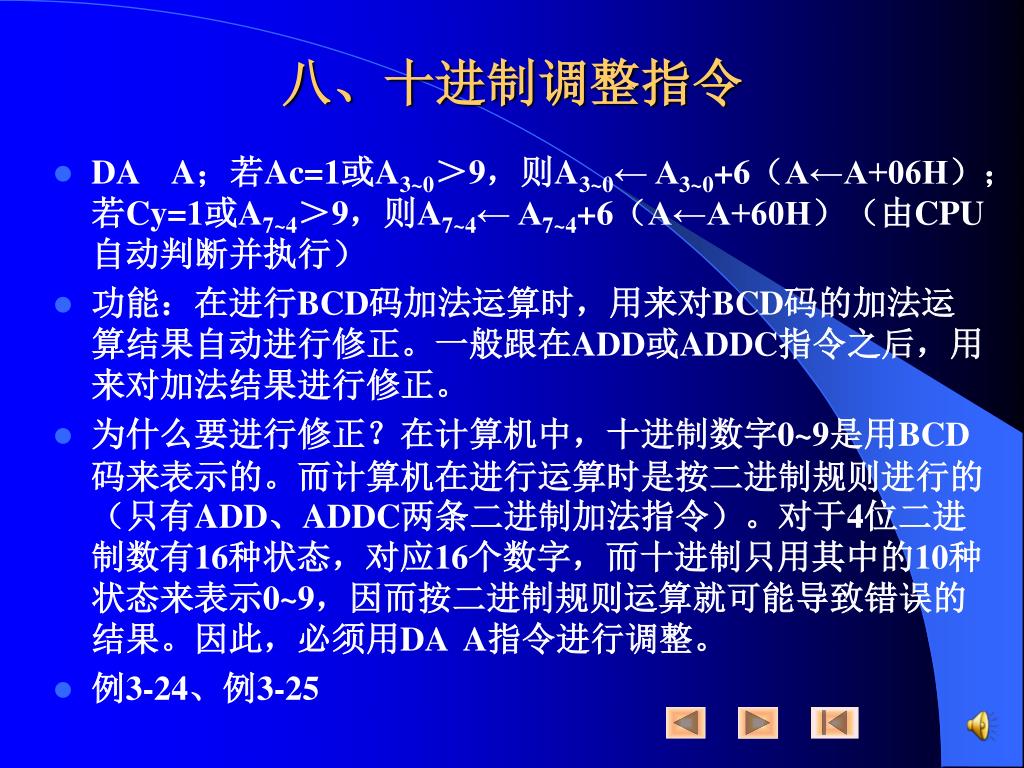

slide9
八、十进制调整指令
  • DA A;若Ac=1或A3~0>9,则A3~0← A3~0+6(A←A+06H);若Cy=1或A7~4>9,则A7~4← A7~4+6(A←A+60H)(由CPU自动判断并执行)
  • 功能:在进行BCD码加法运算时,用来对BCD码的加法运算结果自动进行修正。一般跟在ADD或ADDC指令之后,用来对加法结果进行修正。
  • 为什么要进行修正?在计算机中,十进制数字0~9是用BCD码来表示的。而计算机在进行运算时是按二进制规则进行的(只有ADD、ADDC两条二进制加法指令)。对于4位二进制数有16种状态,对应16个数字,而十进制只用其中的10种状态来表示0~9,因而按二进制规则运算就可能导致错误的结果。因此,必须用DA A指令进行调整。
  • 例3-24、例3-25
