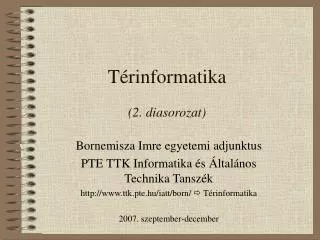

  1. Térinformatika (2. diasorozat) Bornemisza Imre egyetemi adjunktus PTE TTK Informatika és Általános Technika Tanszék http://www.ttk.pte.hu/iatt/born/  Térinformatika 2007. szeptember-december

  2. Felhasznált irodalom Dr. Katona Endre: Térinformatika - Előadási jegyzet(SZTE Alkalmazott Informatikai Tanszék)Szegedi Tudományegyetem, 2003. Dr. Sárközy Ferenc:Térinformatikai elméleti oktató anyag(BME Általános- és Felsőgeodézia Tanszék)Budapesti Műszaki Egyetem, 2001.

  3. A térinformatika szoftver eszközei

  4. Raszteres szoftver rendszerek • Rajzszerkesztő rendszerek (raszter editorok): raszteres rajzok létrehozására, módosítására (retusálására) szolgálnak. Paint, PhotoShop, PaintShopPro stb. • Képfeldolgozó rendszerek: digitális forrásból származó raszterkép algoritmikus feldolgozásaPhotoStyler, Gimp, IrfanView, ill. speciális rendszerek (orvosi képek, műholdképek, meteorológiai képek feldolgozására)

  5. Vektoros szoftver rendszerek -1 • Mérnöki tervező (CAD) rendszerek(CAD = Computer Aided Design = számítógéppel segített tervezés)Alapja: fejlett rajzszerkesztő rendszer - Építészeti tervező rendszer - Gépészeti tervező rendszer - Áramkörtervező rendszer - Térképszerkesztő rendszerLegismertebb: AutoCAD

  6. Vektoros szoftver rendszerek -2 • Szokásos rajzelemek:- egyenesszakasz: x1,y1, x2,y2- vonallánc (töröttvonal, polyline, “ív”): x1,y1,...,xn,yn- görbe: g1,x1,y1,...,xn,yn,g2 (g: irány a végpontokban)- B-spline: kontrollpontok segítségével definiált görbe- ellipszis: x, y,r1,r2, (: nagytengely szöge)- ív (arc): x, y, r1, r2, , 1, 2 (1, 2: az ív kezdő- és végpontjának szögei)- alakzat (poligon): x1, y1,..., xn, yn ahol xn+1 = x1, yn+1 = y1 (zárt poligon)- felirat (text): x, y, méret, irány, szövegMinden rajzelemhez attribútumok tartoznak: szín, vonaltípus, vonalvastagság, réteg stb.

  7. Rajz struktúrálása - 1 • Rétegekre bontás (fóliázás - layer): rajzelemek csoportosítása valamilyen szempontbólPl. épület alaprajzának rétegei: - falak, - helyiségek feliratai, - ajtók és ablakok, - vízvezetékek és elzárócsapok, - elektromos vezetékek.Az egy réteghez tartozó rajzelemek együtt kezelhetők (pl. közös szín, vonaltípus és vonalvastagság) Az egyes rétegek megjelenítése külön-külön be- ill. bekapcsolható.

  8. Rajz struktúrálása - 2 • Blokk (cell): többször ismétlődő rajzrészlet kezelésére szolgál (például térképen benzinkút jele: körbe rajzolt T betű).A blokk kezelése két részből áll:- blokk definíció: a blokk egy mintapéldánya, tetszőleges rajzelemek sorozatából áll.- blokk hivatkozás, alakja: (blokknév, x, y, , zoom). A blokknév beillesztését írja elő a rajz (x, y) koordinátájú pontjára,  elforgatási szöggel és zoom nagyítási faktorral.

  9. Jellemző rajzelemek (egyenesszakasz, töröttvonal, poligon, felirat) és blokk hivatkozások.

  10. Rajzrészlet kijelölése A kijelölés általában téglalappal, vagy zárt poligonnal történik. A kijelölt rajzelemek meghatározásának lehetséges módjai:- csak a teljesen belül lévőket jelöljük ki,- mindent kijelölünk, amelynek valamely részlete a poligonon belül van,- a kijelölési határ mentén elvágjuk a rajzelemeket, és csak a belül lévő részek kerülnek kiválasztásra. (Mellékhatás: az elvágott rajzelemek törlődnek, és helyettük több kisebb rajzelem keletkezik.)

  11. Pontosságot biztosító eszközök • Pontos (numerikus) koordináta megadás • Pontrács (grid): tájékozódás céljára, ill. beállítható,hogy csak grid-re eső pontokat lehessen bevinni. • Csatolás (snap): az aktuálisan bevitt pont ráhúzása a legközelebbi rajzelem megfelelő pontjára, pl.: - poligon bezárása (a kezdő és záró pont pontos megegyezésének biztosítása).- rajz folytatása már berajzolt szakasz végpontjából.- T-elágazás (meglévő egyenesszakasz közepére való pontos csatlakozás).

  12. További CAD lehetőségek • Kitöltő minták alkalmazása (patterning): terület kitöltése mintázattal (vonalkázás, pontozás stb.). • Méretezés (dimensioning): méretvonalak automatikus felvitele, ill. méretszámok automatikus kalkulálása a rajzi méretek alapján. (A rajz módosításakor nem kell újra méretezni.) • Parancsnyelv: minden interaktív műveletnek van egy parancs megfelelője. Parancsok sorozatából paraméterezett segédprogramok készíthetők. Példa: két megadott pont között kerítés rajzolása. • Kétmonitoros üzemmód: egyik monitoron a rajz, másikon a menük.

  13. Adatbázisok Adatbázison adott formátum és rendszer szerint tárolt adatok együttesét értjük.A forma helyett a tartalom a fontos: az adatok közötti kapcsolatok kódolásán van a hangsúly.Pl.: egy vállalat dolgozóinak önéletrajza- szövegfájlban: lehet keresni névre, címre stb., DE:- adatbázisban: le lehet kérdezni adott időszakban születettek listáját is.Az adatbázisokkal kapcsolatos fő fogalmakat ismertnek tételezzük fel (hierarchikus, hálós és relációs adatmodell).
