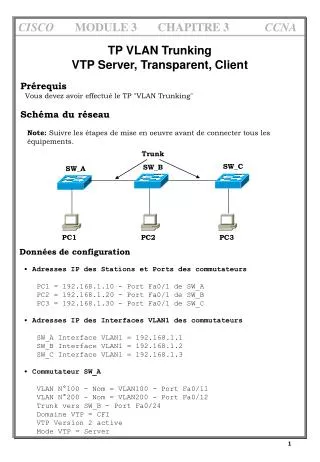

  1. CISCO MODULE 3 CHAPITRE 3 CCNA TP VLAN TrunkingVTP Server, Transparent, Client Prérequis Vous devez avoir effectué le TP "VLAN Trunking"Schéma du réseau Note: Suivre les étapes de mise en oeuvre avant de connecter tous les équipements. Trunk SW_C SW_B SW_A PC1 PC2 PC3 Données de configuration • Adresses IP des Stations et Ports des commutateurs PC1 = 192.168.1.10 - Port Fa0/1 de SW_A PC2 = 192.168.1.20 - Port Fa0/1 de SW_B PC3 = 192.168.1.30 - Port Fa0/1 de SW_C• Adresses IP des Interfaces VLAN1 des commutateurs SW_A Interface VLAN1 = 192.168.1.1 SW_B Interface VLAN1 = 192.168.1.2 SW_C Interface VLAN1 = 192.168.1.3• Commutateur SW_A VLAN N°100 - Nom = VLAN100 - Port Fa0/11 VLAN N°200 - Nom = VLAN200 - Port Fa0/12 Trunk vers SW_B - Port Fa0/24 Domaine VTP = CFI VTP Version 2 active Mode VTP = Server

  2. Données de configuration (fin) • Commutateur SW_B VLAN N°100 - Nom = VLAN100 - Port Fa0/11 VLAN N°200 - Nom = VLAN200 - Port Fa0/12 VLAN N°300 - Nom = VLAN300 - Port Fa0/13 Trunk vers SW_A - Port Fa0/23 Trunk vers SW_C - Port Fa0/24 Domaine VTP = CFI VTP Version 2 active Mode VTP = Transparent • Commutateur SW_C VLAN N°100 - Nom = VLAN100 - Port Fa0/11 VLAN N°200 - Nom = VLAN200 - Port Fa0/12 Trunk vers SW_B - Port Fa0/24 Domaine VTP = CFI VTP Version 2 active Mode VTP = Client

  3. Configuration • Etape 11) Connexions - Connectez les stations PC1, PC2 et PC3 aux ports correspondants des commutateurs. - Connectez le trunk uniquement entre SW_A et SW_B.2) Les commutateurs doivent avoir une configuration vide. Si ce n'est pas le cas, effacez la configuration et redémarrez le commutateur. - Configurez les noms des commutateurs - Configurez les commutateurs avec les commandes suivantes SW_x(config)#line cons 0 SW_x(config-line)#no exec-timeout SW_x(config-line)#logging synchronous• Etape 2 Les configurations suivantes peuvent être exécutées simultanément sur SW_A et SW_B.1) Activez la version 2 pour VTP2) Configurez VTP et les VLANs a) Configurez le nom de domaine VTP b) Configurez le mode VTP c) Configurez les VLANs 3) Vérifiez la configuration VTP et VLAN à l'aide des commandes show vtpstatus et show vlan. 4) Affectez les ports à leurs VLANs correspondants5) Configurez le port trunk6) Vérifiez la configuration des VLANs et des interfaces Fa0/x concernées. 7) Configurez l'interface VLAN1

  4. Configuration (suite) • Etape 31) Exécutez les commandes show vtp status et show vtp counters sur les commutateurs SW_A et SW_B - Que pouvez-vous en conclure ?2) Exécutez une commande ping depuis chacune des stations de SWA et SWB vers l'autre station. La commande doit réussir. - Que pouvez-vous en conclure ?3) Placez les stations sur ports affectés au VLAN 100 et exécutez une commande ping depuis chacune des stations. - Que pouvez vous en conclure?4) Placez une station sur le port de SWA affecté au VLAN 200 exécutez une commande ping depuis cette station vers la station placée sur le port de SWB affecté au VLAN100. - Que pouvez vous en conclure?• Etape 4 Configuration du commutateur SW_C 1) Activez la version 2 pour VTP2) Configurez VTP a) Configurez le nom de domaine VTP b) Configurez le mode VTP Client3) Vérifiez la configuration VTP et VLAN à l'aide des commandes show vtpstatus et show vlan. - Que constatez-vous par rapport aux résultats de ces commandes sur SW_A et SW_B ? 4) Configurez le port trunk et connectez le cable entre les commutateurs SW_B et SW_C

  5. Configuration (suite) 5) Vérifiez la configuration des VLANs - Que constatez vous pour les VLANs? - Attendez 1 minutes au moins et éxécutez de nouveau les commandesshow vlan et show vtp counters. Que constatez-vous ?7) Configurez l'interface VLAN18) Placez toutes les stations sur le port fa0/1 de chacun des commutateurs.Exécutez une commande ping depuis chacune des stations vers l'autre station. La commande doit réussir. - Que pouvez-vous en conclure ? • Etape 51) Créez le VLAN 400 avec le nom VLAN400 sur SW_B - Que constatez-vous sur la configuration des VLANs des commutateurs SW_A et SW_C ?2) Créez le VLAN 500 avec le nom VLAN500 sur SW_A - Attendre 1 minute et vérifiez la configuration des VLANs de SW_B et SW_C - Que pouvez-vous conclure sur la gestion de la configuration des VLANs dans le cadre de ce réseau ? - Comment le Client VTP met à jour sa configuration de VLANs? - Comment peut-on repérer l'adresse du serveur VTP sur le Client?
