Presentation Transcript

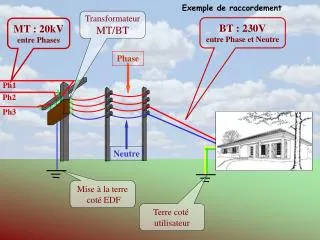

Exemple de raccordement
Exemple de raccordement

Transformateur

MT/BT

BT : 230V

entre Phase et Neutre

MT : 20kV

entre Phases

Phase

Ph1

Ph2

Ph3

Neutre

Mise à la terre

coté EDF

Terre coté

utilisateur


S ource d nergie
Sourced ’Énergie

Types de réseaux

Un réseau électrique est caractérisé par le nombre de conducteurs actifs

Monophasé : 1 Phase + Neutre

Triphasé: 3 Phases + Neutre

Nature du courant

Courant Continu

Courant Alternatif


Domaines de tension
Domaines de tension

Sourced ’Énergie


L e c ompteur
Le Compteur

Ph1

Ph2

Ph3


Le Compteur

Le compteur d'énergie indique l'énergie consommée par un abonné. Il permet souvent une double tarification en heures creuses HC et heures pleines HP, afin de bénéficier de la facturation au tarif réduit en heures creuses.

Il est toujours placé avant le disjoncteur général de l'installation, sur un tableau plombé.

Il y a trois éléments principaux : la bobine tension, la bobine intensité et le disque tournant qui est mis en rotation à une vitesse proportionnelle à la puissance active consommée. Les bobinages inducteurs font tourner le disque (courants de Foucault).

Il tend à disparaître pour le compteur électronique, in-frôdable avec la possibilité de télé mesurage


L a t arification
La Tarification

Différents abonnements, différentes options.


Structure d une installation domestique

Installation

Structure d’une installation domestique

Électrique


Installation Électrique

Comptage

Sectionnement /protection

Répartition

Protection

Transmission

Utilisation

Schémas

Plan architectural

Schéma architectural

Schéma développé

Schéma unifilaire

Tableau de répartition



Le Disjoncteur de branchement

Appareil de commande et de protection (court-circuit et défaut d'isolement), il limite la puissance souscrite de l'habitat.

Son réglage correspond au tarif choisi.
