  1. 视频综合管理平台Easy7

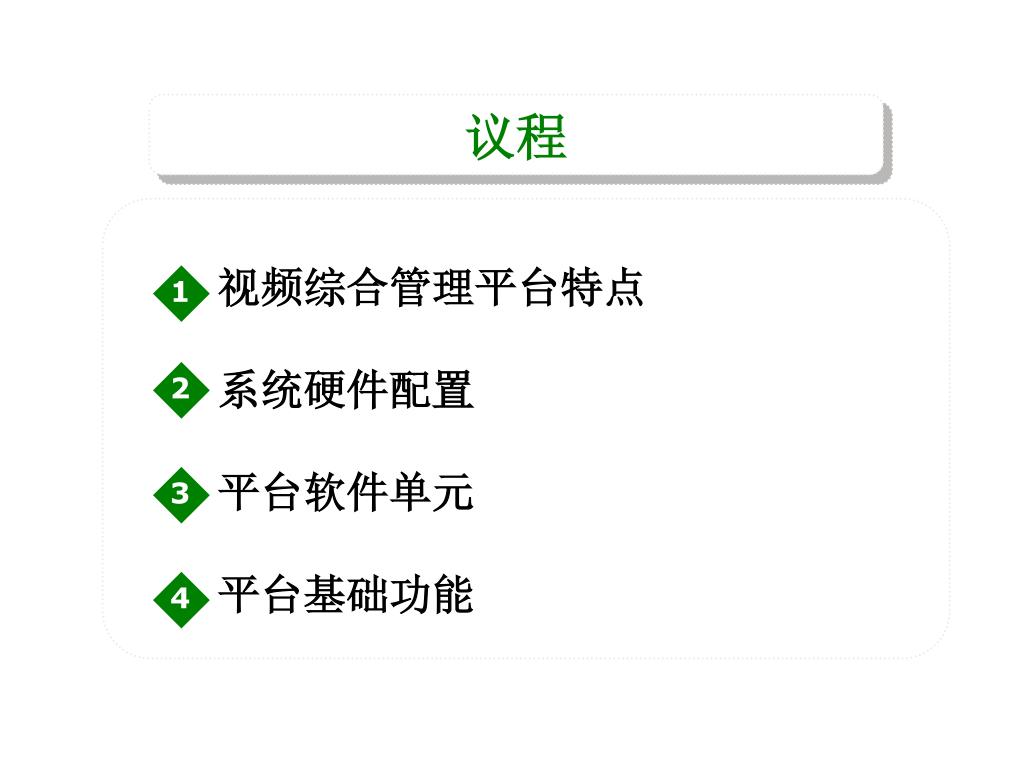

  2. 1 3 4 2 1 议程 视频综合管理平台特点 系统硬件配置 平台软件单元 平台基础功能

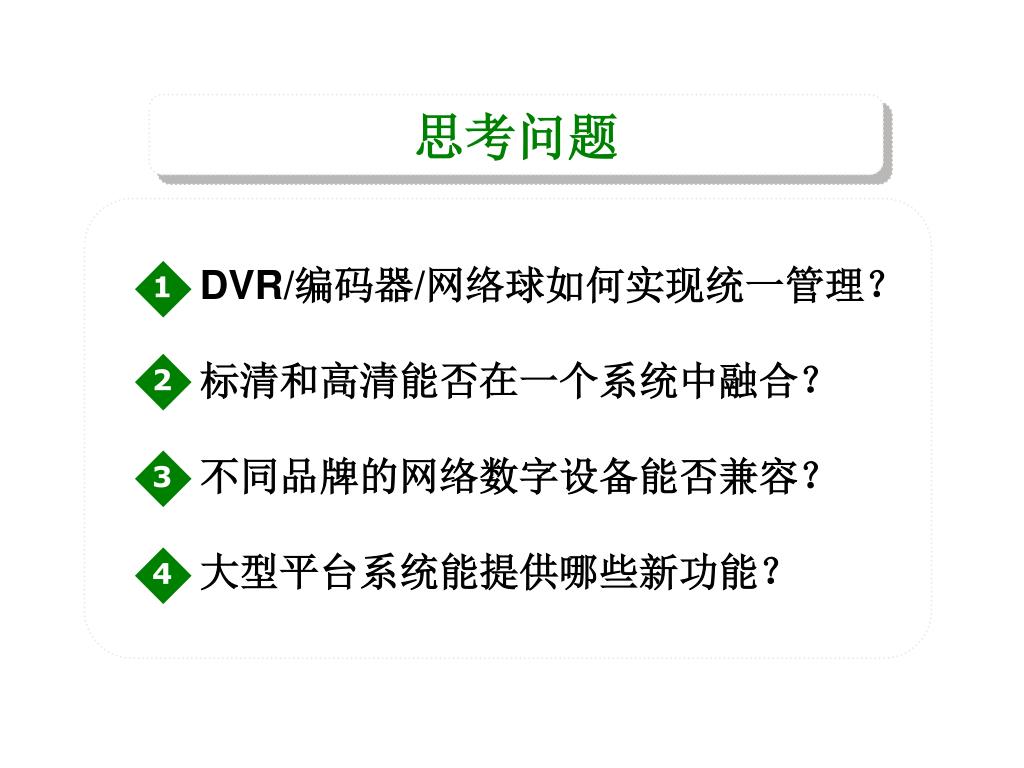

  3. 1 3 4 2 1 思考问题 DVR/编码器/网络球如何实现统一管理？ 标清和高清能否在一个系统中融合？ 不同品牌的网络数字设备能否兼容？ 大型平台系统能提供哪些新功能？

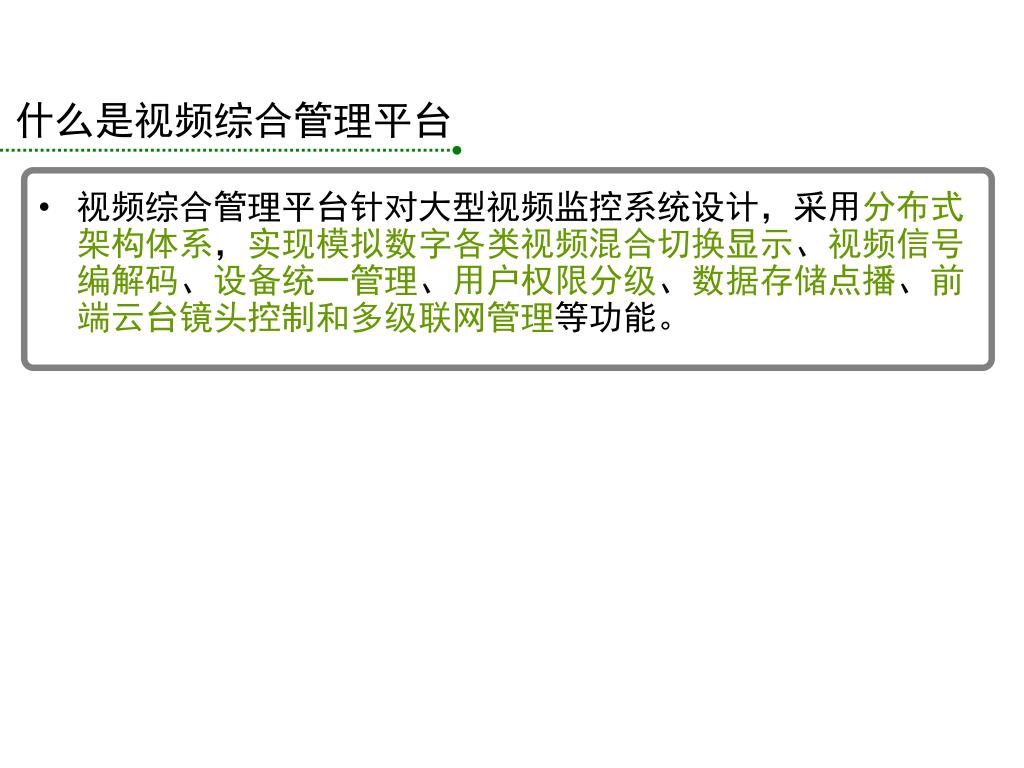

  4. 什么是视频综合管理平台 • 视频综合管理平台针对大型视频监控系统设计，采用分布式架构体系，实现模拟数字各类视频混合切换显示、视频信号编解码、设备统一管理、用户权限分级、数据存储点播、前端云台镜头控制和多级联网管理等功能。

  5. 市场现状 • 监控系统IP化趋势明显，视频点位数量增长迅速，常规的监控软件无法支撑，需要通过平台软件实现统一管理。 • 随着监控系统的升级改造，不同品牌的数字编码设备的兼容需要通过平台软件实现统一管理。 • 大联网的需求日益强烈，系统的覆盖面积愈加广阔，网络环境更加复杂，需要通过平台软件实现统一管理。 • 监控系统行业化趋势更加明显，在通用的监控软件基础上要开发符合用户业务需求的专用功能，需要以平台软件为基础进行开发和对接。 • 新技术的不断涌现，给用户带来更多新的价值应用，需要在具备开放架构的平台软件上融合。

  6. Easy7系统是什么 Easy 7客户端 CMS集中管理 1 2 4 3 代理转发 服务器 录像存储 服务器 开放 先进 高效的高标清综合管理系统

  7. Easy7系统特点 • 更开放、更灵活、更稳定的系统架构。 • 标清/高清、模拟/数字的任意路混合接入，稳定可靠。 • 统一设备资源管理和时钟校准，多级用户权限设置。 • D1/720P/1080P、BNC/VGA的任意路混合输出，多画面分割显示。 • GIS电子地图矢量缩放叠加视频。 • 支持主流品牌视频编码流。 • 支持多种报警接入方式。 • 支持多种事件触发宏联动策略。 • 单机/堆叠/联网多种架构灵活部署。 支持万路以上视频点的综合接入和统一管理 Easy7平台

  8. 中心硬件配置 －NC-NR1004-L7C：总控管理服务器，1U机架式。 －NC-NR1004-L7P：代理转发服务器，1U机架式。 －NC-NR1004-W7M：地图应用服务器，1U机架式。 －NC-NR1016-L7R：录像存储服务器，4U机架式。 －NC-88HD：高清智能网络矩阵，机架式，多路VGA/DVI输出。 －NC-88/87L/87M：模拟视频矩阵，机架式，最大64路输出。 －NC-NX200/621S：插卡式网络视频集中编码器，机架式。 模块化自由组合/标准机柜部署的松耦合系统配置

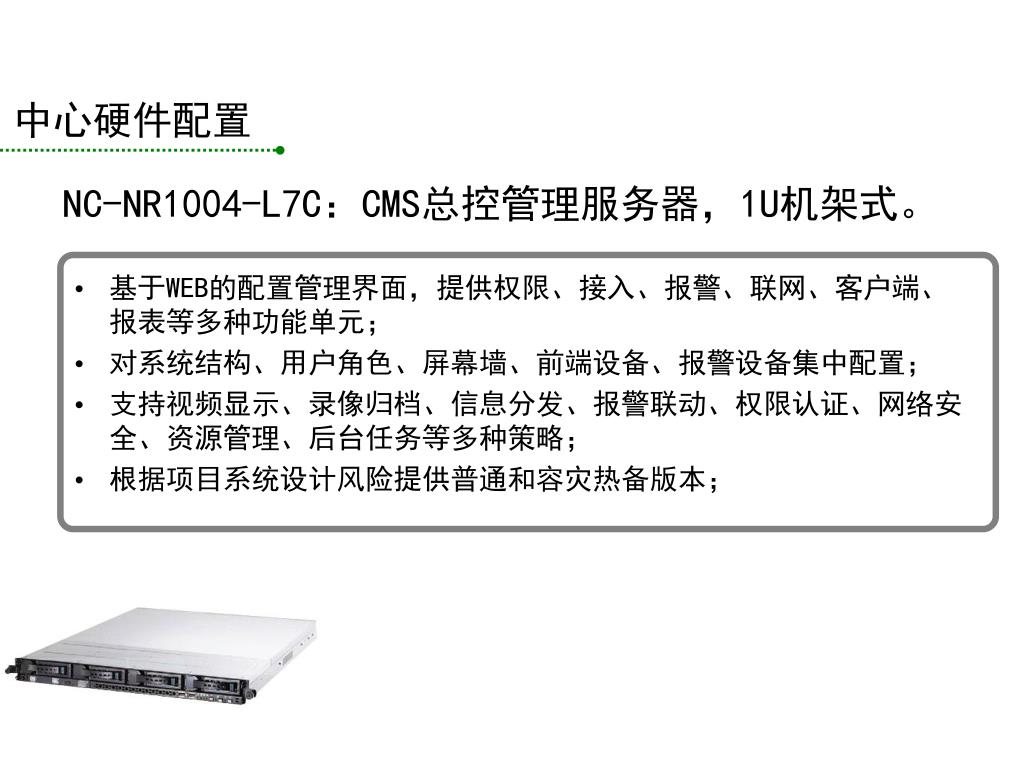

  9. 中心硬件配置 NC-NR1004-L7C：CMS总控管理服务器，1U机架式。 • 基于WEB的配置管理界面，提供权限、接入、报警、联网、客户端、报表等多种功能单元； • 对系统结构、用户角色、屏幕墙、前端设备、报警设备集中配置； • 支持视频显示、录像归档、信息分发、报警联动、权限认证、网络安全、资源管理、后台任务等多种策略； • 根据项目系统设计风险提供普通和容灾热备版本；

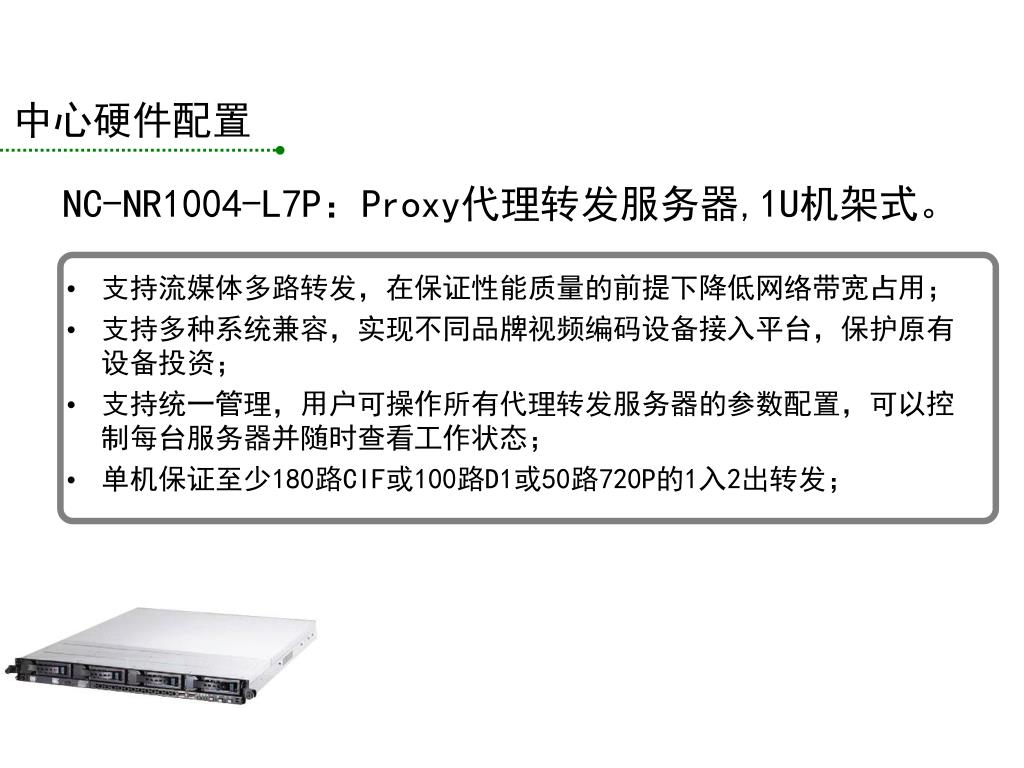

  10. 中心硬件配置 NC-NR1004-L7P：Proxy代理转发服务器,1U机架式。 • 支持流媒体多路转发，在保证性能质量的前提下降低网络带宽占用； • 支持多种系统兼容，实现不同品牌视频编码设备接入平台，保护原有设备投资； • 支持统一管理，用户可操作所有代理转发服务器的参数配置，可以控制每台服务器并随时查看工作状态； • 单机保证至少180路CIF或100路D1或50路720P的1入2出转发；

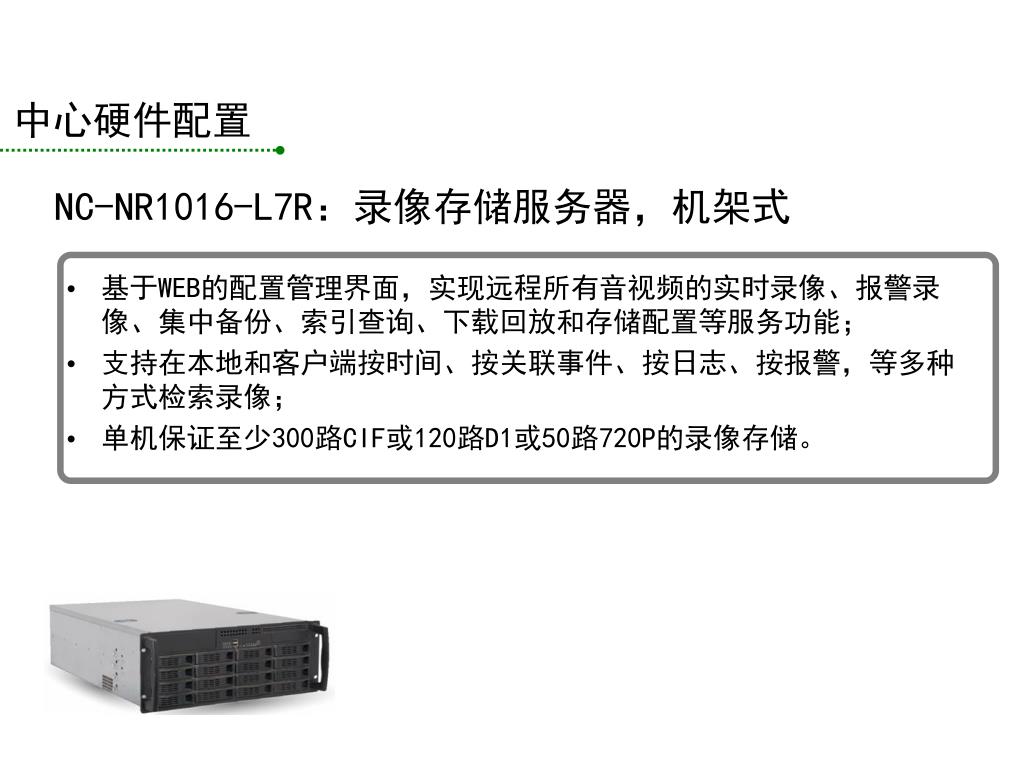

  11. 中心硬件配置 NC-NR1016-L7R：录像存储服务器，机架式 • 基于WEB的配置管理界面，实现远程所有音视频的实时录像、报警录像、集中备份、索引查询、下载回放和存储配置等服务功能； • 支持在本地和客户端按时间、按关联事件、按日志、按报警，等多种方式检索录像； • 单机保证至少300路CIF或120路D1或50路720P的录像存储。

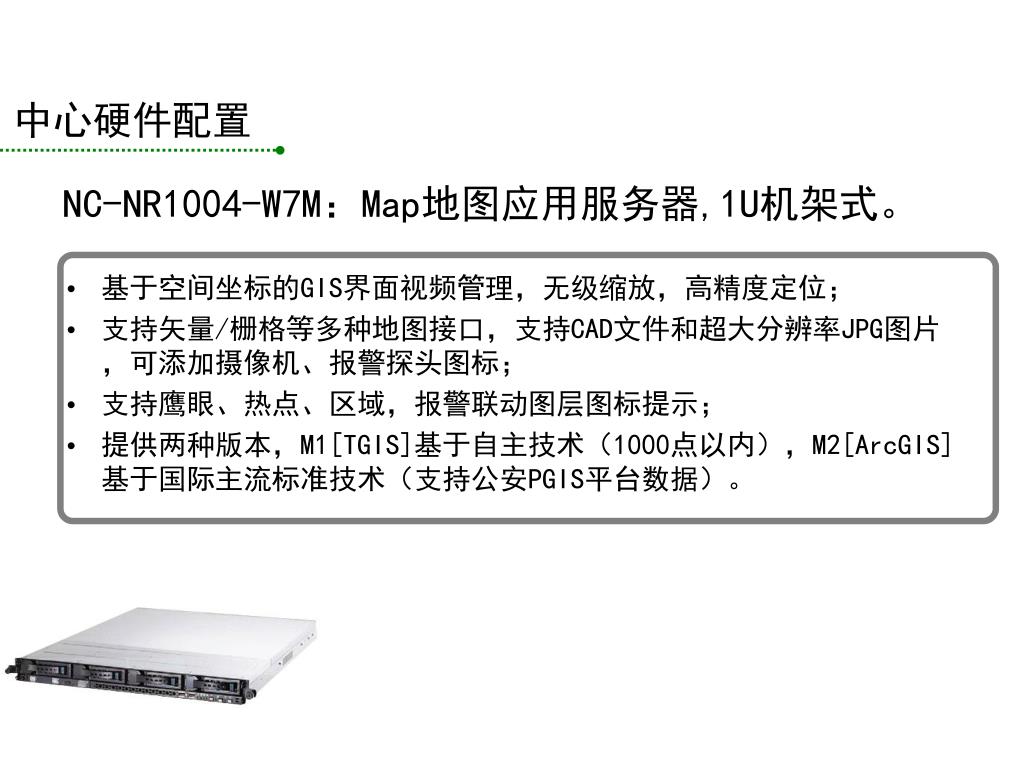

  12. 中心硬件配置 NC-NR1004-W7M：Map地图应用服务器,1U机架式。 • 基于空间坐标的GIS界面视频管理，无级缩放，高精度定位； • 支持矢量/栅格等多种地图接口，支持CAD文件和超大分辨率JPG图片，可添加摄像机、报警探头图标； • 支持鹰眼、热点、区域，报警联动图层图标提示； • 提供两种版本，M1[TGIS]基于自主技术（1000点以内），M2[ArcGIS]基于国际主流标准技术（支持公安PGIS平台数据）。

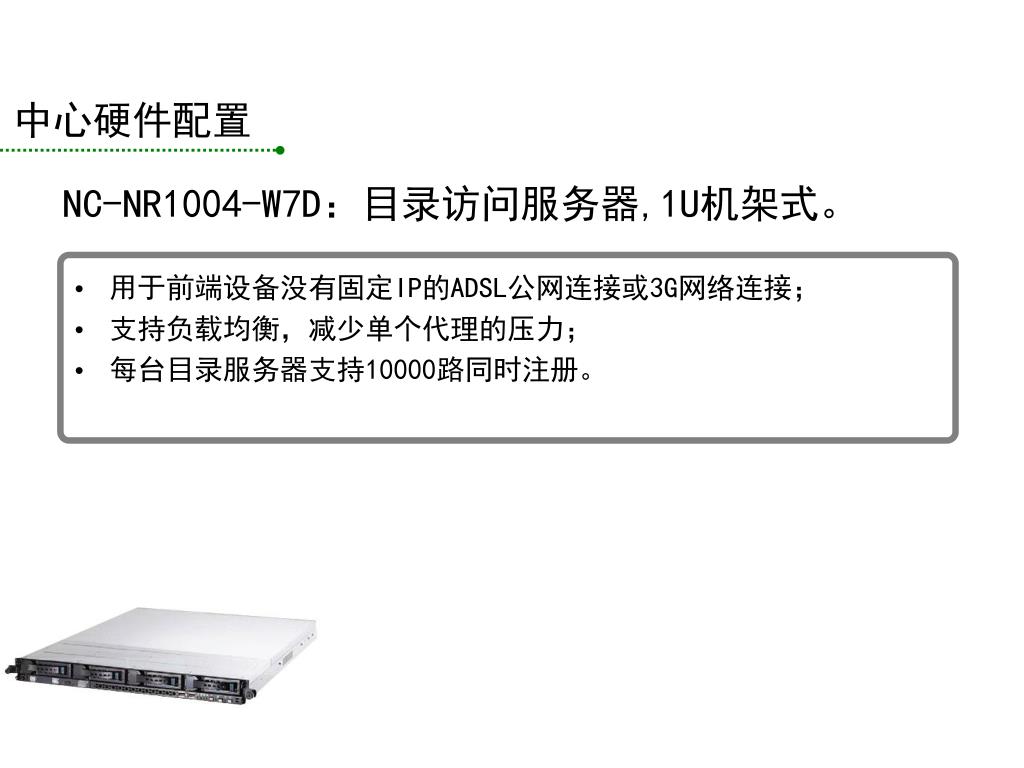

  13. 中心硬件配置 NC-NR1004-W7D：目录访问服务器,1U机架式。 • 用于前端设备没有固定IP的ADSL公网连接或3G网络连接； • 支持负载均衡，减少单个代理的压力； • 每台目录服务器支持10000路同时注册。

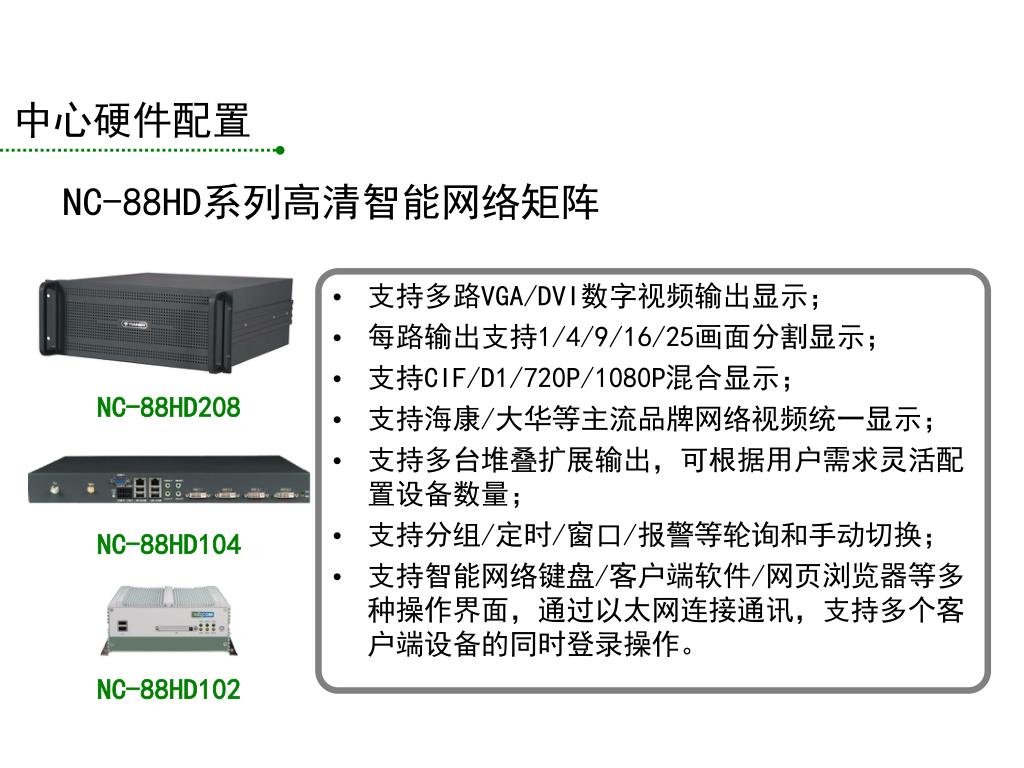

  14. 中心硬件配置 NC-88HD系列高清智能网络矩阵 • 支持多路VGA/DVI数字视频输出显示； • 每路输出支持1/4/9/16/25画面分割显示； • 支持CIF/D1/720P/1080P混合显示； • 支持海康/大华等主流品牌网络视频统一显示； • 支持多台堆叠扩展输出，可根据用户需求灵活配置设备数量； • 支持分组/定时/窗口/报警等轮询和手动切换； • 支持智能网络键盘/客户端软件/网页浏览器等多种操作界面，通过以太网连接通讯，支持多个客户端设备的同时登录操作。 NC-88HD208 NC-88HD104 NC-88HD102

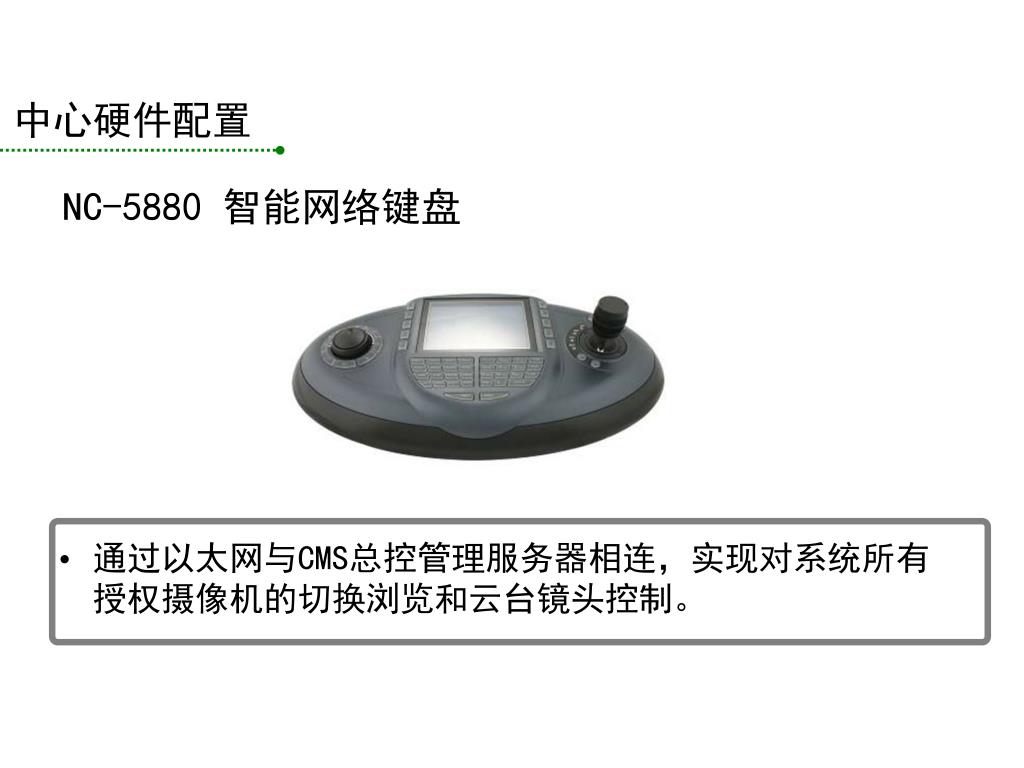

  15. 中心硬件配置 NC-5880 智能网络键盘 • 通过以太网与CMS总控管理服务器相连，实现对系统所有授权摄像机的切换浏览和云台镜头控制。

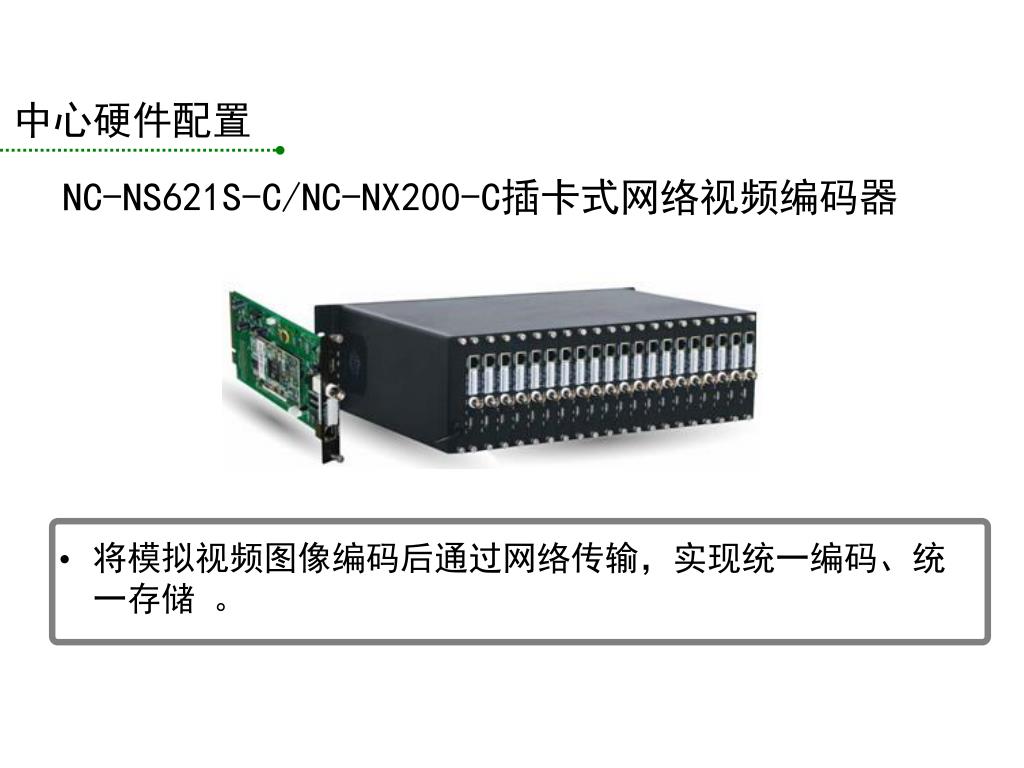

  16. 中心硬件配置 NC-NS621S-C/NC-NX200-C插卡式网络视频编码器 • 将模拟视频图像编码后通过网络传输，实现统一编码、统一存储 。

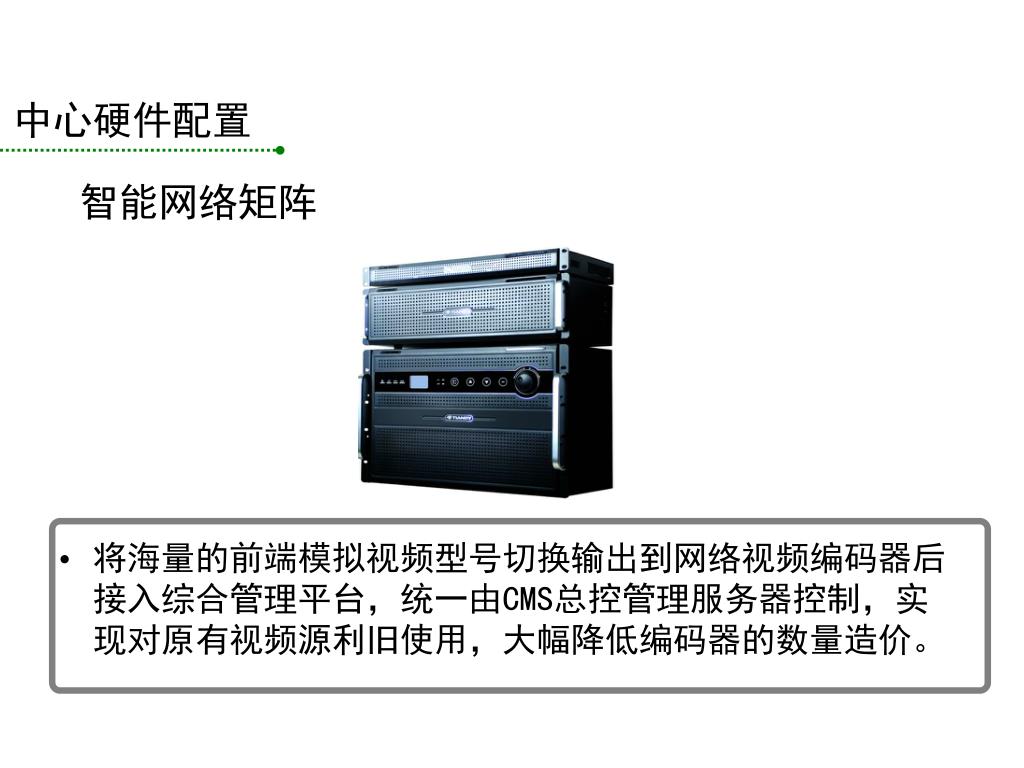

  17. 中心硬件配置 智能网络矩阵 • 将海量的前端模拟视频型号切换输出到网络视频编码器后接入综合管理平台，统一由CMS总控管理服务器控制，实现对原有视频源利旧使用，大幅降低编码器的数量造价。

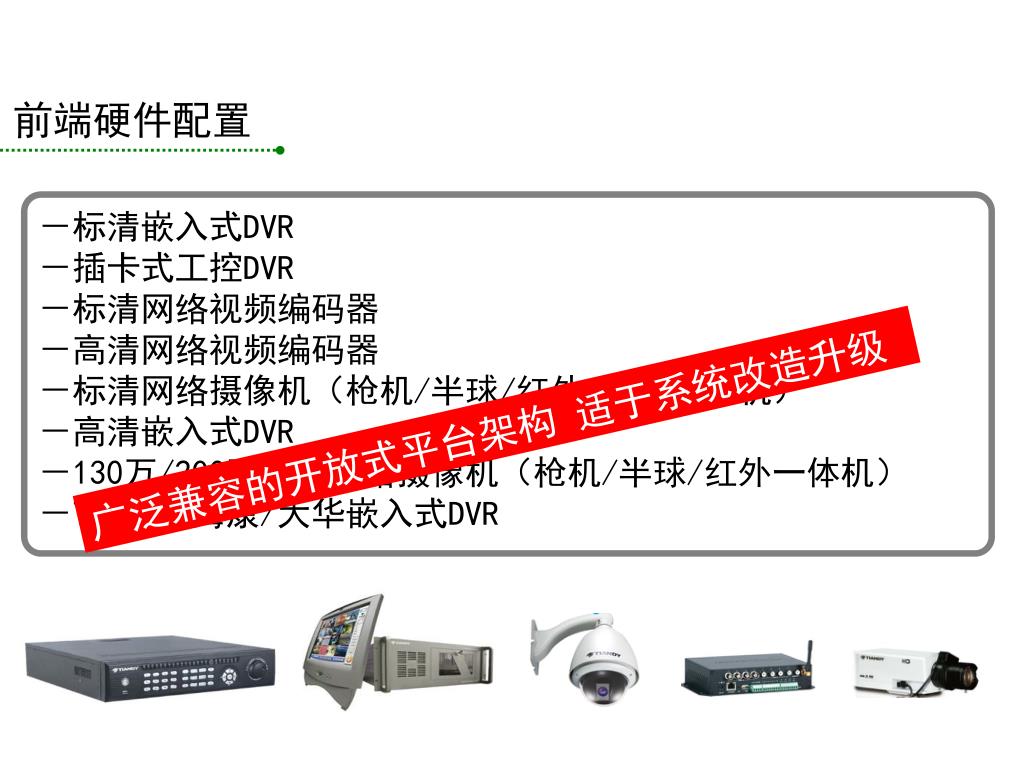

  18. 前端硬件配置 －标清嵌入式DVR －插卡式工控DVR －标清网络视频编码器 －高清网络视频编码器 －标清网络摄像机（枪机/半球/红外一体机/球机） －高清嵌入式DVR －130万/200万高清网络摄像机（枪机/半球/红外一体机） －Tiandy/海康/大华嵌入式DVR 广泛兼容的开放式平台架构 适于系统改造升级

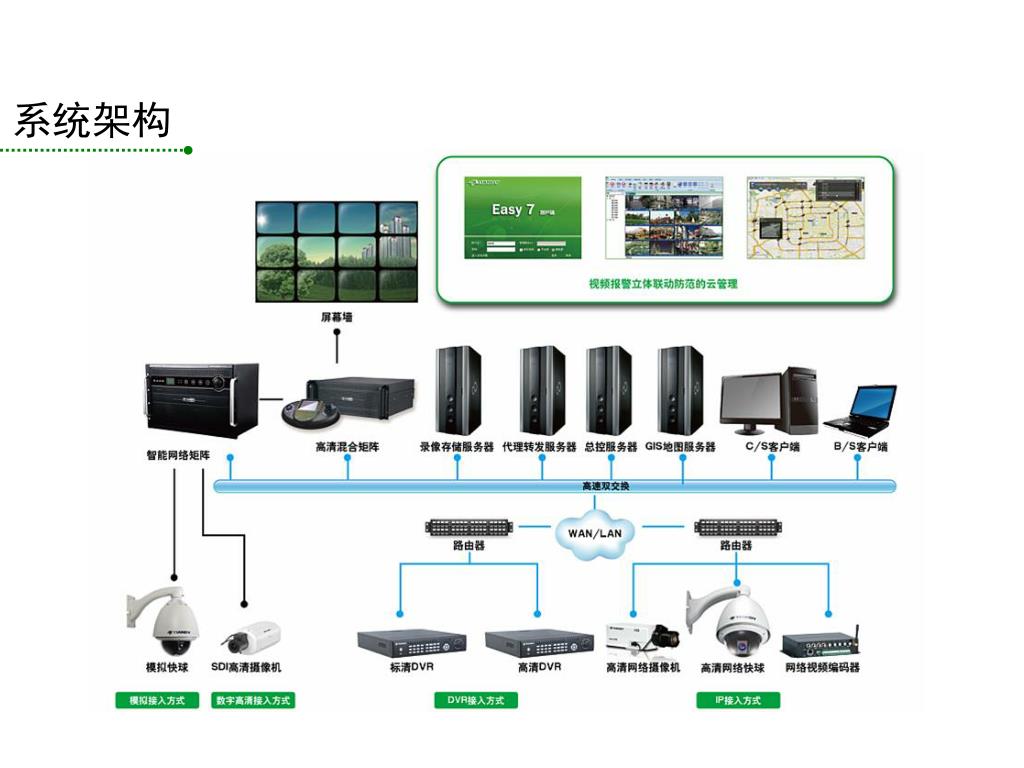

  19. 系统架构

  20. 平台软件功能 1 1 1 前所未至 统一监控

  21. 平台基础功能 实时监控：延时小 少于300ms 检索回放：精确到秒 快速检索 矩阵切换：群组切换 定时切换 电子地图：GIS矢量缩放 分层设计

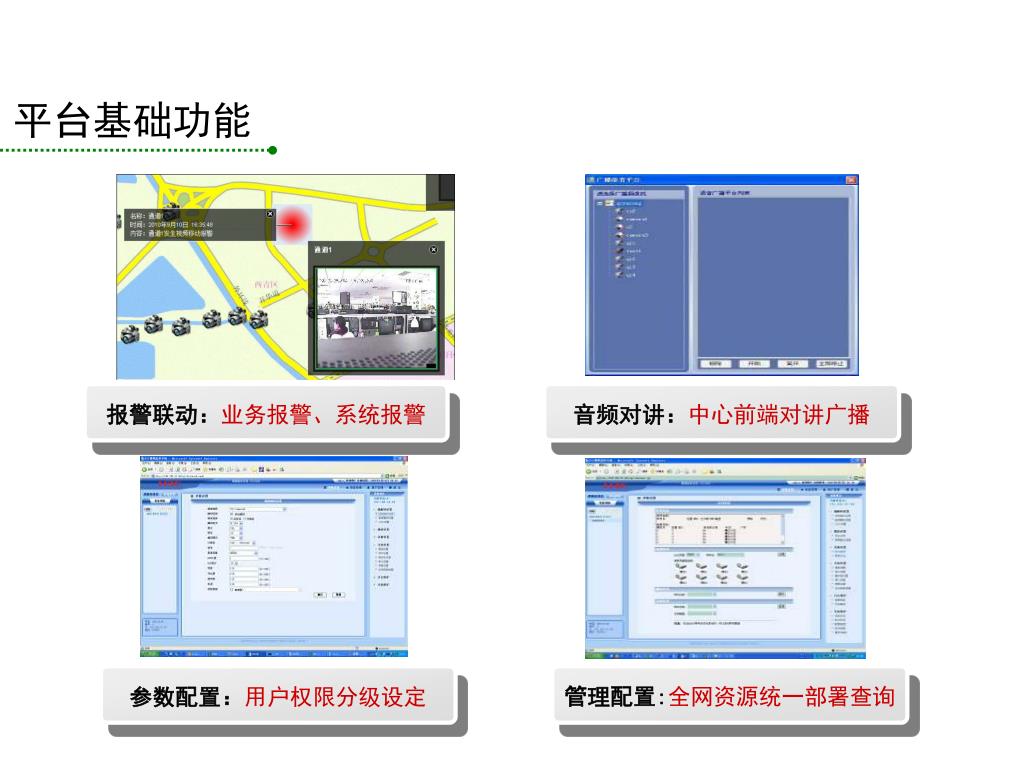

  22. 平台基础功能 报警联动：业务报警、系统报警 音频对讲：中心前端对讲广播 参数配置：用户权限分级设定 管理配置:全网资源统一部署查询

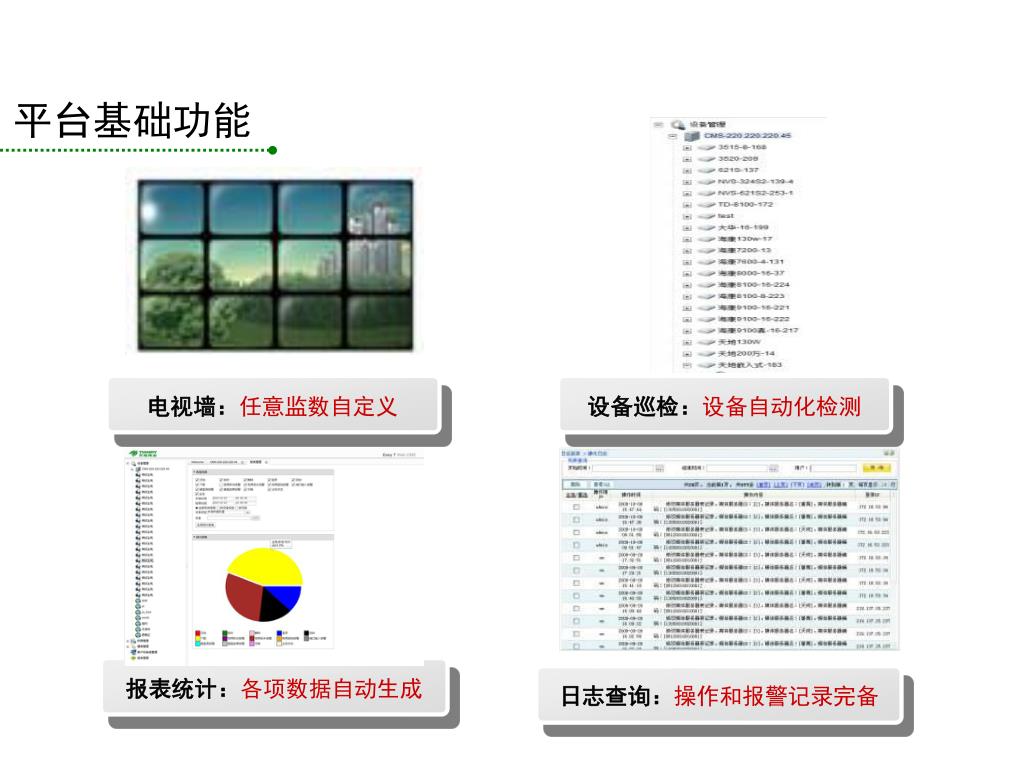

  23. 平台基础功能 电视墙：任意监数自定义 设备巡检：设备自动化检测 报表统计：各项数据自动生成 日志查询：操作和报警记录完备

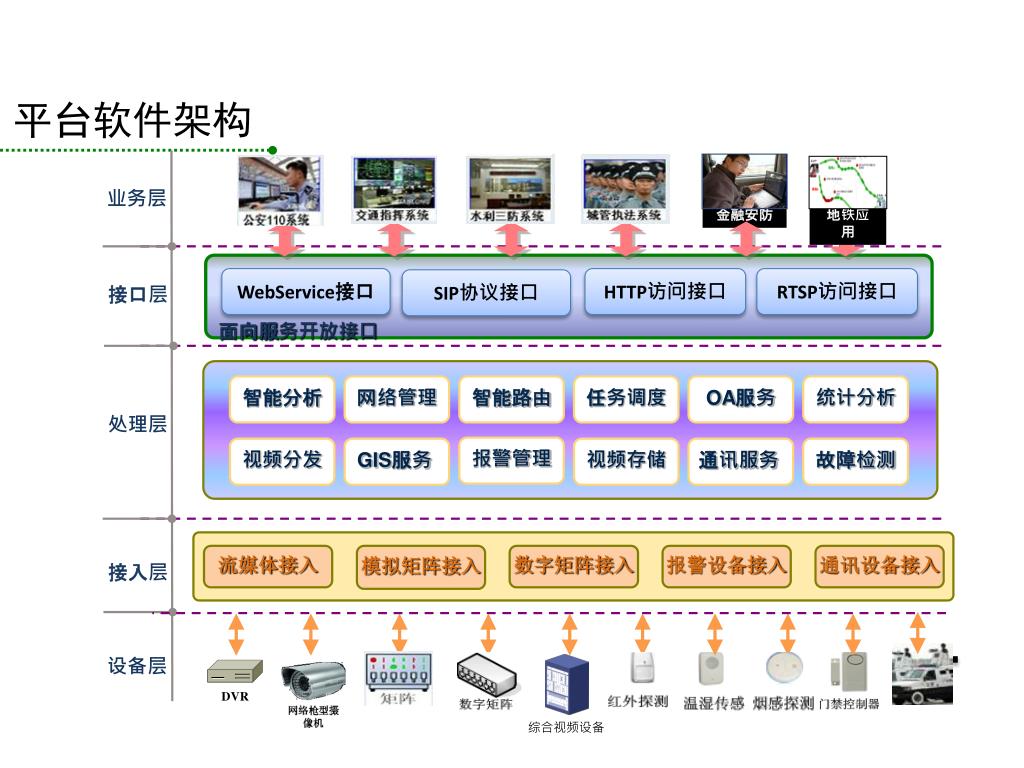

  24. 平台软件架构 业务层 金融安防 地铁应用 面向服务开放接口 WebService接口 HTTP访问接口 RTSP访问接口 SIP协议接口 接口层 智能分析 网络管理 智能路由 任务调度 OA服务 统计分析 处理层 报警管理 视频分发 GIS服务 视频存储 通讯服务 故障检测 流媒体接入 模拟矩阵接入 数字矩阵接入 报警设备接入 通讯设备接入 接入层 设备层 综合视频设备

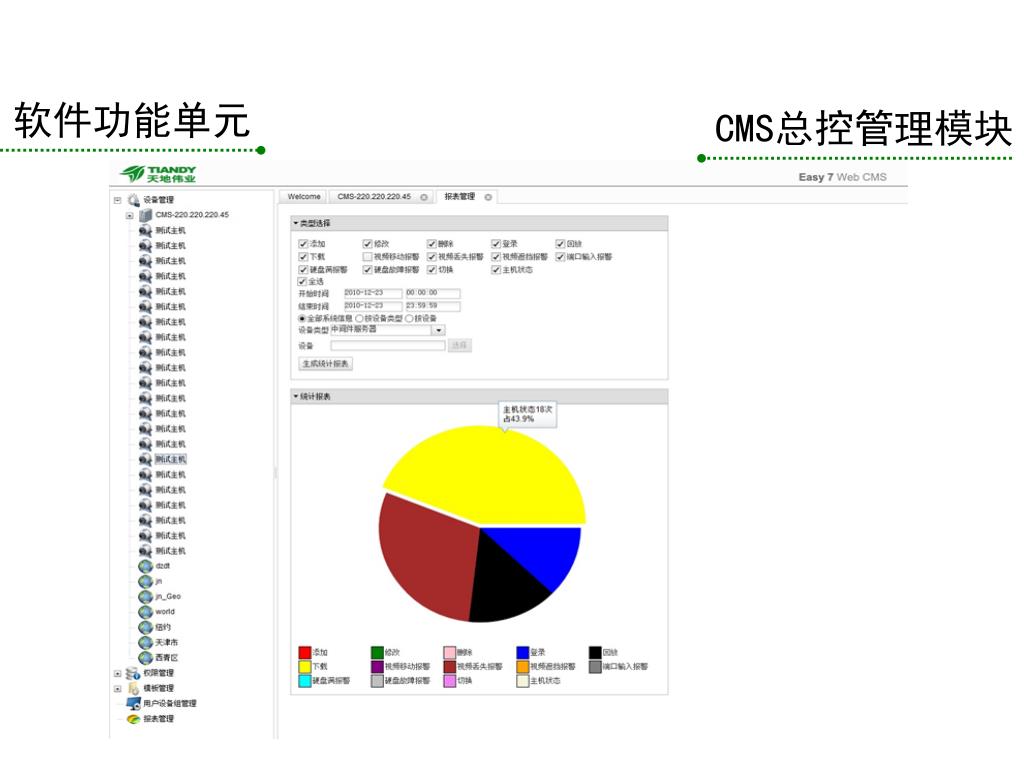

  25. 软件功能单元 CMS总控管理模块

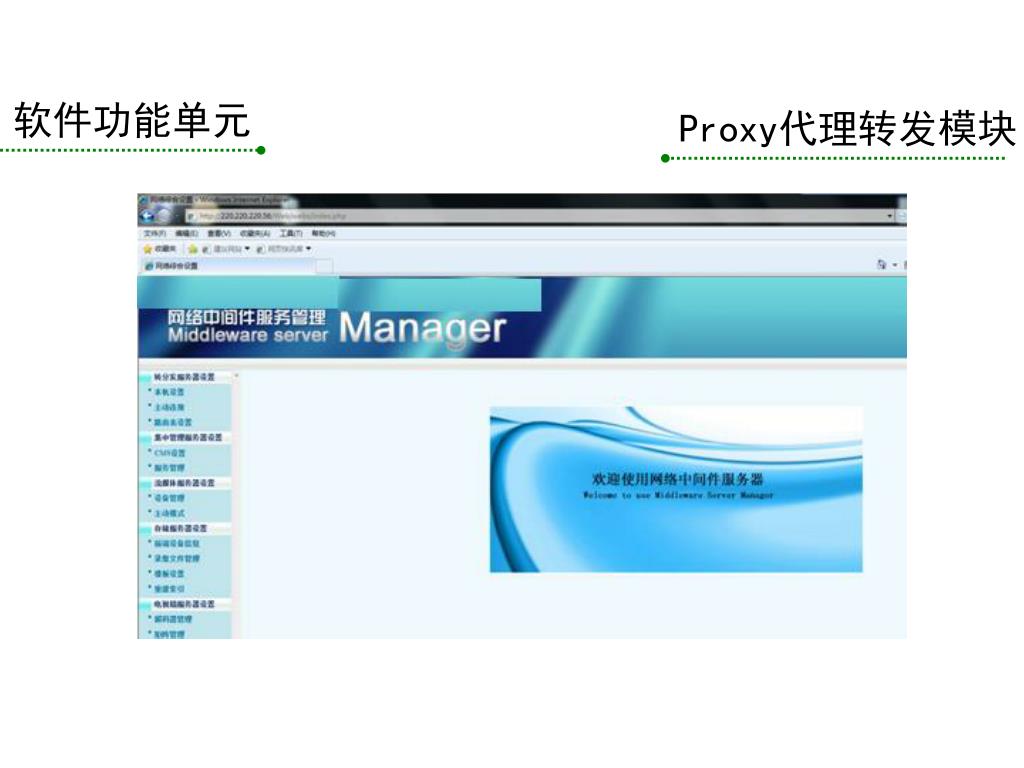

  26. 软件功能单元 Proxy代理转发模块

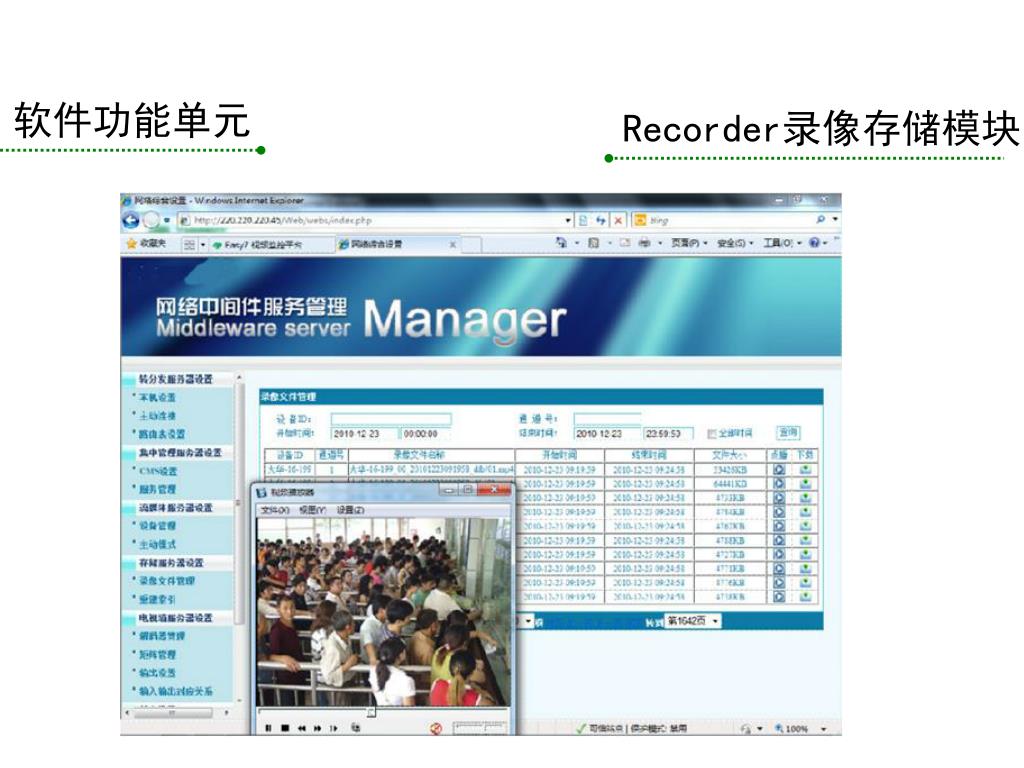

  27. 软件功能单元 Recorder录像存储模块

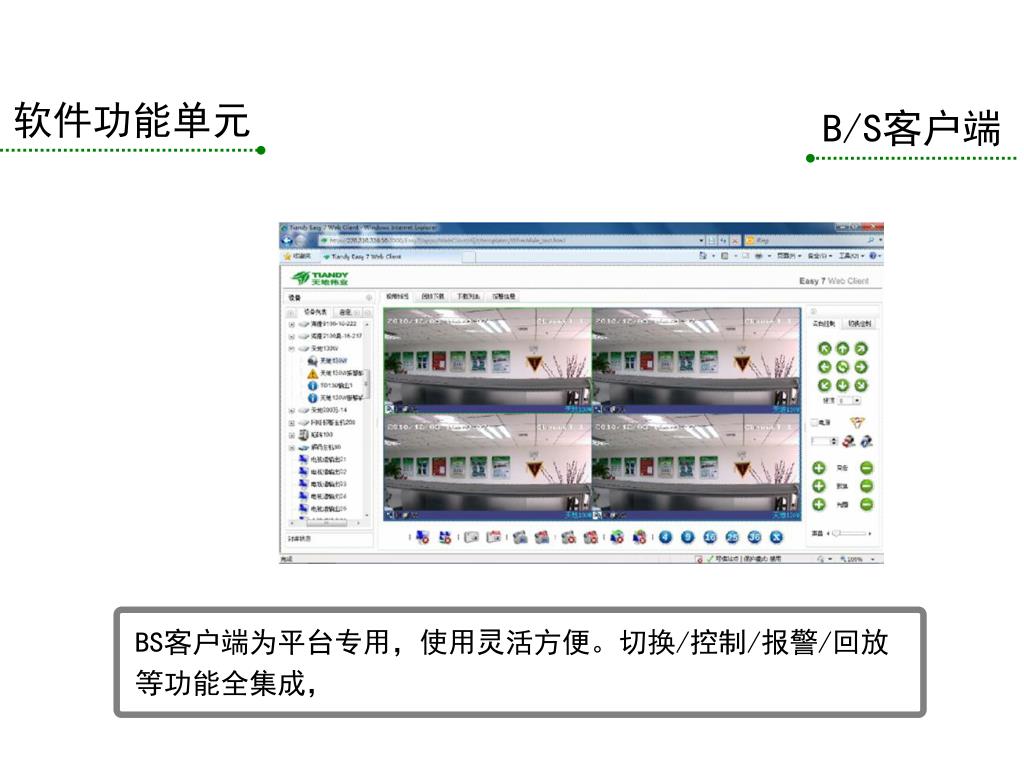

  28. 软件功能单元 B/S客户端 BS客户端为平台专用，使用灵活方便。切换/控制/报警/回放 等功能全集成，

  29. 软件功能单元 C/S客户端 CS客户端支持中英文双语和换肤，功能更丰富，运行快速，可自定义 显示/隐藏各功能模块，满足个性化要求，支持更多画面分屏显示。

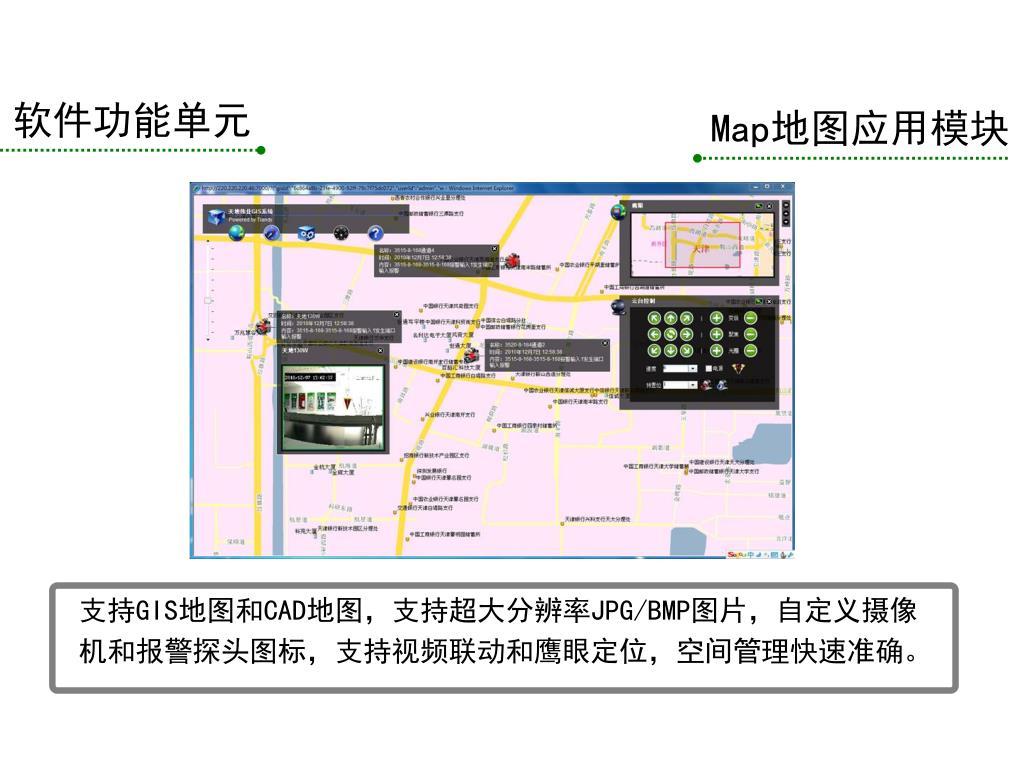

  30. 软件功能单元 Map地图应用模块 支持GIS地图和CAD地图，支持超大分辨率JPG/BMP图片，自定义摄像 机和报警探头图标，支持视频联动和鹰眼定位，空间管理快速准确。

  31. 软件功能单元 屏幕墙显示模块 支持画面多种切割模式组合，实现自定义画面显示和布局方案。

  32. Easy7性能优势 • 统一的监控管理平台，全新B/S架构，基于Linux系统更稳定，通过浏览器/客户端统一控制所有IPC、DVR、NVS； • 基于中间件技术，新需求的增加无需改变软件核心模块。 • B/S和C/S相结合，标准的WEB服务，便于被上层B/S架构业务系统集成； • 兼容海康/大华等主流品牌的数字编解码设备； • 支持标清/高清、模拟/数字等多种模式视频流的混合显示、存储回放，支持IPSAN集中存储； • 模块化功能架构。总控管理模块高度集成，包含WEB服务/用户权限/设备管理/报警处理等单元，代理转发、录像存储、GIS地图等辅助模块根据需求弹性配置； 提供基于全线监控产品的综合解决方案，一站式软硬件产品支持；十多年软件系统应用的成熟经验，优秀强大的行业研发队伍支撑。

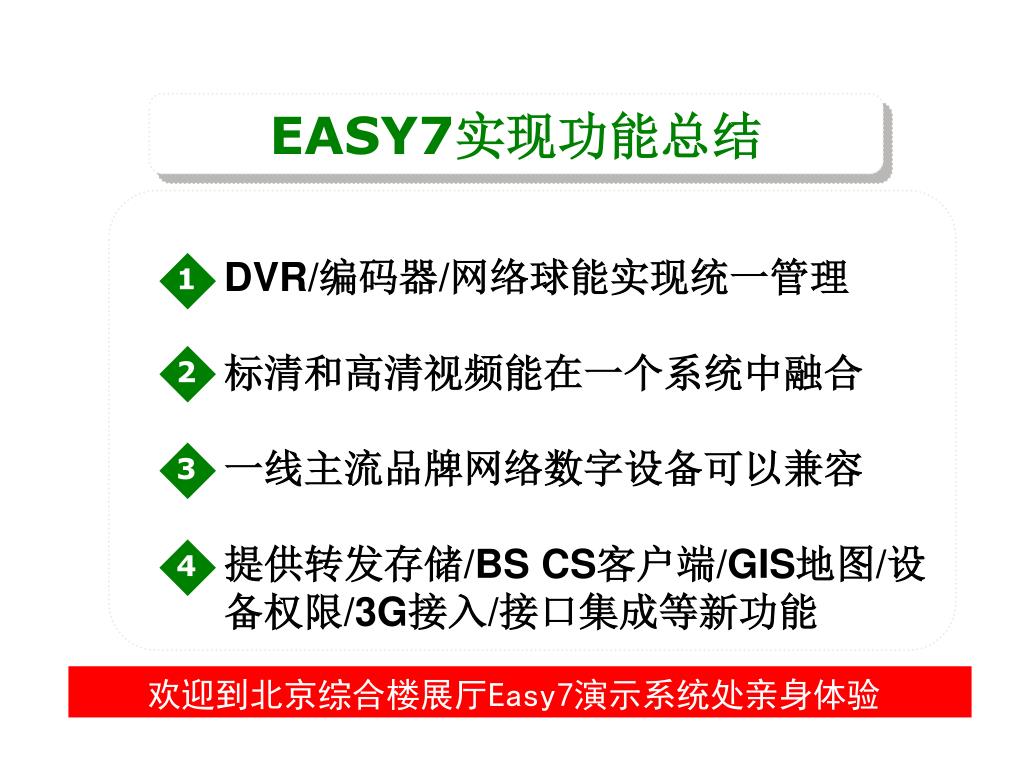

  33. 1 3 4 2 1 EASY7实现功能总结 DVR/编码器/网络球能实现统一管理 标清和高清视频能在一个系统中融合 一线主流品牌网络数字设备可以兼容 提供转发存储/BS CS客户端/GIS地图/设备权限/3G接入/接口集成等新功能 欢迎到北京综合楼展厅Easy7演示系统处亲身体验
