Sistema de Rôsca – Multifuso Gildemeister

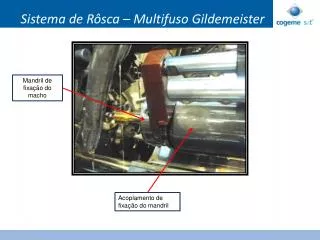

Sistema de Rôsca – Multifuso Gildemeister. Mandril de fixação do macho. Acoplamento de fixação do mandril. Sistema de Rôsca – Multifuso Gildemeister. Sensor de presença, indica se houve o deslocamento do varão. Top do pino limitador. Varão de acionamento do sistema de rosca.

abena
Download Presentation

Sistema de Rôsca – Multifuso Gildemeister

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Sistema de Rôsca – MultifusoGildemeister Mandril de fixação do macho Acoplamento de fixação do mandril

  2. Sistema de Rôsca – MultifusoGildemeister Sensor de presença, indica se houve o deslocamento do varão. Top do pino limitador. Varão de acionamento do sistema de rosca. Pino limitador de profundidade de rosca.

  3. Sistema de Rosca – MultifusoGildemeister Sensor de acionamento do rpm para retorno do macho. Mola de retorno do varão após usinagem da rosca.

  4. Sistema de Rôsca – MultifusoGildemeister Indicativo no painel de comando que o sistema de controle de rosca está ativado.

  5. Sistema de Rôsca – MultifusoGildemeister Funcionamento do Sistema de Rosca O sistema de movimentação do fuso é por came, quando é acionado, ele vai até o macho encostar na peça, nesse momento o varão de acionamento se desloca sendo puxado pela usinagem da rosca, o varão ao se deslocar, aciona o sensor enviando o sinal para o painel de comando evidenciando que houve a usinagem da rosca. Se o sensor não detectar o deslocamento do varão, a maquina entra em alarme, parando a usinagem. Se houver uma quebra do macho ou a retirada do mesmo a máquina não parte pois o sensor não detectará o deslocamento do varão.

  6. Sistema de Rôsca – MultifusoGildemeister Alarme no painel de comando indicando que não foi usinado a rosca, parada de máquina. Aplicação de caixa de segregação para setup de máquina, ajuste ou troca de ferramenta.
