u-병원에서 환자를 위한 가이드시스템 교육대학원 정보,컴퓨터 교육전공 석사 5학기 임경진
목 차 서 론 연구배경 및 필요성 연구목적 관련연구 실내위치추적 서비스 에이전트 기술 병원 가이드 시스템 시스템 특징 시스템 구조 시스템 구성요소 병원 가이드 응용 서비스 u-병원 정보시스템 구조 u-병원 정보 제공 서비스 서비스수행결과 결 론
“서 론” 1. 연구배경 및 필요성 2. 연구목적 Ⅰ
서 론 연구배경 및 필요성 유비쿼터스 환경의 발달 다양한 센서와 모바일 디바이스들의 발전으로 통신인프라 기반 제공 병원환경의 변화 u-병원환경에 적합한 서비스 필요 상황 정보와 센서 및 장치들의 통신, 상호운영을 지원하는 기술 및응용서비스 필요
서 론 연구 목적 환자가 병원 방문에 따라 목적지를 안내, 환자들의 불편을 덜어 줄 수 있는 서비스 제공 환자의 길 안내, 병원 내 정보안내(검사확인유,무) 환자식별, 환자별 건강정보 환자의 길 안내 병원정보안내(위치기반 정보 : 검사실)

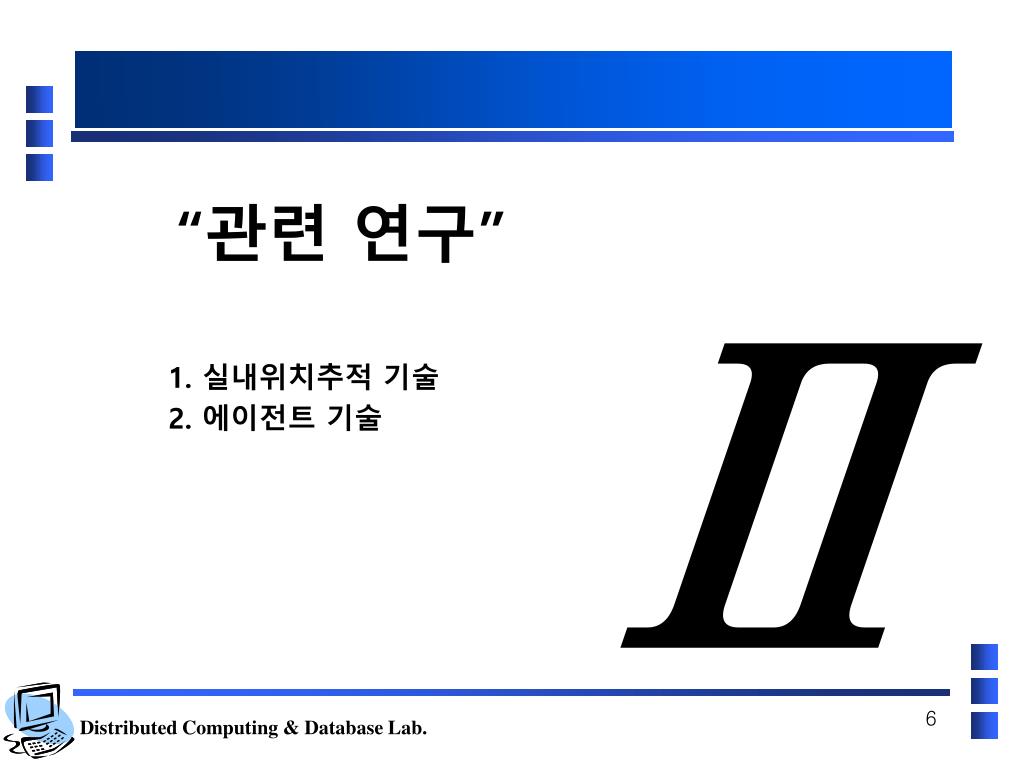

“관련 연구” 1. 실내위치추적 기술 2. 에이전트 기술 Ⅱ
관련연구 실내위치추적 기술 RFID RFID분야는 고정된 개체 인식코드 획득수준의 기술 수준에서 주변 환경 인지, 개체간 통신, 상황인지능력 등이 부가되어 유비쿼터스 센서로서의 역할이 더욱 확대되고 있다. RFID 서비스 모델
관련연구 실내위치추적 기술 RFID RFID 하드웨어 개발 동향
관련연구 실내위치추적 기술 RFID의 장점 No line of sight 동시에다수 인식 보다 많은 정보 저장(개별ID) 리더기를통하여 새로운 정보 기록 센서와의 결합
관련연구 실내위치추적 기술 RFID의 시스템구성 태그 정보를 송수신한다는 합성어, 고유정보를 저장하는 IC칩과 안테나로구성 리더기 태그의 정보를 판독, 기록. 무선 트랜시버와 안테나를 내장 네트워크 리더기와 호스트 컴퓨터는 통상적으로 RS-232등 유선으로 연결되는데 통신기술의 발달에 따라 무선 통신방식의 채택이 많아짐
관련연구 실내위치추적 기술 RFIDTag의 종류
관련연구 실내위치추적 기술 ZigBee & Bluetooth
관련연구 실내위치추적 기술 ZigBee 저속전송 속도를 갖는 홈 오토메이션 및 데이터 네트워크를 위한 표준 2003년 IEEE 802.15.4 작업분과위원회에서 표준화된 PHY/MAC 층을 기반으로 상위 Protocol 및 Application을 규격화한 기술.
관련연구 에이전트 기술 멀티 에이전트는 하나 이상의 에이전트들로 이동성을 지원하는 에이전트. 시스템 정보를 수집하는 에이전트, 보안을 지원하는 에이전트 등이 있음. 각각 고유한 동작의 에이전트들이 상호간의 협동 작업을 통해 복잡한 문제해결멀티 에이전트 표준화 기구인 FIPA에서는 멀티 에이전트를 지원하는 시스템간의 호환성을 고려하여 표준화 권고안을 개발하여 장려하고 있다. 에이전트 관리 참조 모델
관련연구 에이전트 기술 특정 서비스는 에이전트들 중 필요한 에이전트만이 구성원의 요청에 따라 동작 서비스를 수행하는 에이전트의 논리적 동작과정은 아래 그림과 같다. Client1의 사용자가 임의의 서비스를 받고자 할 때, 인터페이스에이전트에서는 이벤트가 발생하게 된다. 이는 동일 노드 내에 있는 메신저 에이전트로 보낸다.

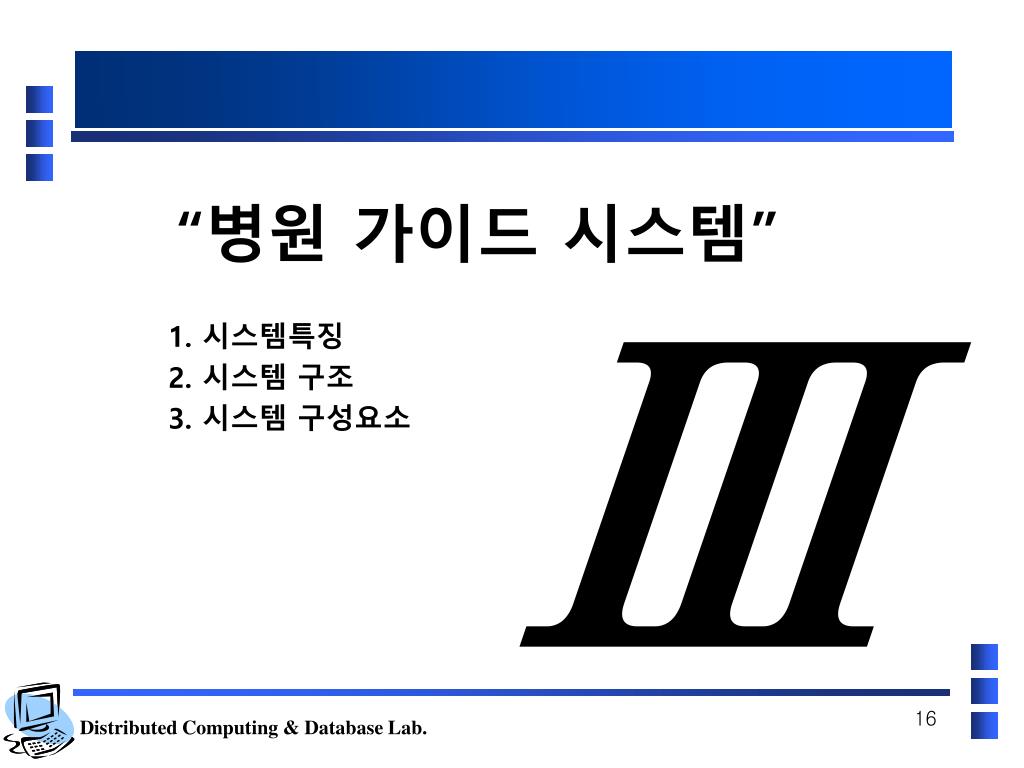

“병원 가이드 시스템” 1. 시스템특징 2. 시스템 구조 3. 시스템 구성요소 Ⅲ

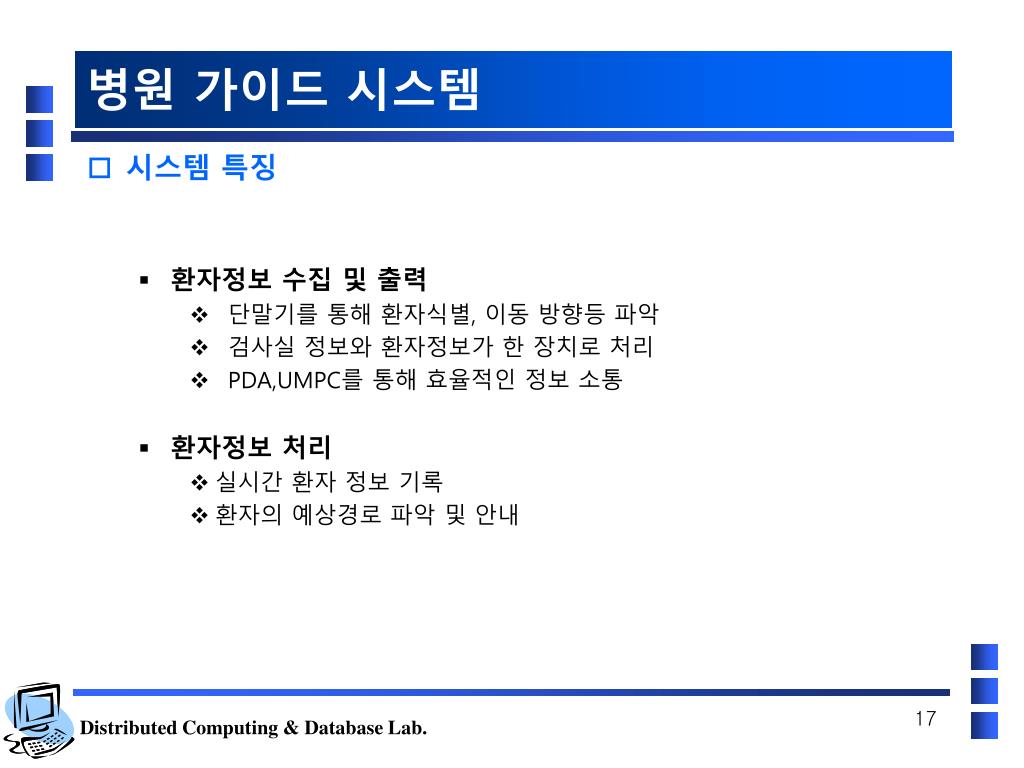

병원 가이드 시스템 시스템 특징 환자정보 수집 및 출력 단말기를 통해 환자식별, 이동 방향등 파악 검사실 정보와 환자정보가 한 장치로 처리 PDA,UMPC를 통해 효율적인 정보 소통 환자정보 처리 실시간 환자 정보 기록 환자의 예상경로 파악 및 안내
병원 가이드 시스템 시스템 구성요소 환자정보 DB 환자정보관리서버 환자위치분석서버 환자정보처리 Server DOGF,TMO CDOGF,TMOSM 환자위치확인기 RFID 리더기 PDA, UMPC 환자정보수집및 출력 Client

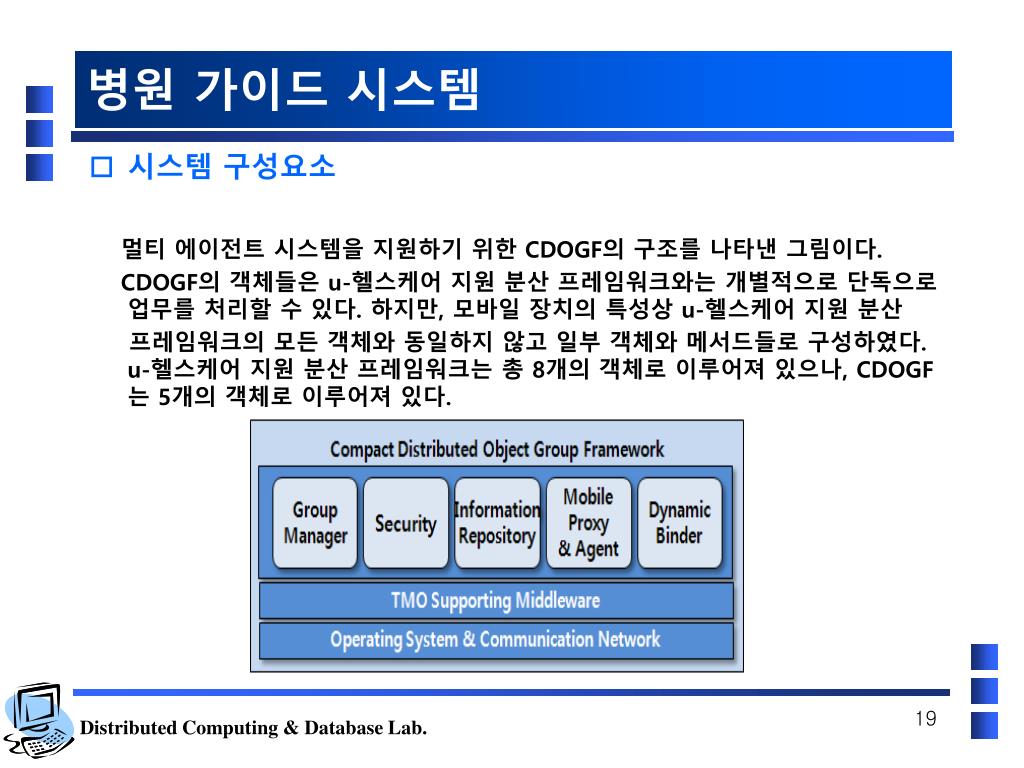

병원 가이드 시스템 시스템 구성요소 멀티 에이전트 시스템을 지원하기 위한 CDOGF의 구조를 나타낸 그림이다. CDOGF의 객체들은 u-헬스케어 지원 분산 프레임워크와는 개별적으로 단독으로업무를 처리할 수 있다. 하지만, 모바일 장치의 특성상 u-헬스케어 지원 분산 프레임워크의 모든 객체와 동일하지 않고 일부 객체와 메서드들로 구성하였다. u-헬스케어 지원 분산 프레임워크는 총 8개의 객체로 이루어져 있으나, CDOGF는 5개의 객체로 이루어져 있다.
병원 가이드 시스템 단말기 지원 인터페이스 및 미들웨어 Application Interface Layer RFID Local DB Infra Structure Framework 플랫폼 공통API 위치정보요청 및 응답처리 위치정보관리 RFID 프로파일관리 Mapping DB Between RFID & LBS RFID ONS Server (Object Name Service) 인증 및 보안 긴급구조 인터페이스 위치정보제공 Privacy & Security DB 부가정보
“병원 가이드 응용 서비스” 1. u-병원 정보시스템 구조 2. u-병원 정보 제공 서비스 3. 서비스 시나리오 Ⅳ
병원 가이드 응용 서비스 U-병원 정보 시스템 구조
병원 가이드 응용 서비스 U-병원 정보 제공서비스 환자식별, 환자별 건강정보 환자의 길 안내 병원정보안내(위치기반 정보 : 검사실)
병원 가이드 응용 서비스 U-병원 정보 제공서비스 가이드 시스템 목표 구성도 가이드시스템 서비스 통합센터 중계기 가이드정보시스템 RFID 리더기
병원 가이드 응용 서비스 U-병원 정보 제공서비스 시나리오 환자별 안내 정보 제공 검사 받을 정보 리스트 검사 받을 장소 정보제공 지리정보 및 위치정보 검사 받은 곳 체크 및 다음 경로 정보제공 RFID,Tag 각검사실입실 확인 환자실별&검사실위치 - 각 환자에게 ID와PassWord제공 - 검사 받아야할 리스트 정보(예: 내시경,혈액검사,초음파) - PDA&모바일기기를 통해 환자가 안내 받아야 할 맵제공
병원 가이드 응용 서비스 U-병원 정보 제공서비스 시나리오 U-병원정보제공 서비스 시나리오는 다음과 같다. 종합병원에 환자가 검사를 받기 위해 병원을 찾는다. 환자는 접수와 동시에 병원 접수처에서 ID와 PassWord를 발급받는다. 모바일 기기를 통해 환자는 검사 받을 내용과 검사실의 위치를 제공 받는다. 모바일 기기에서는 검사 받은 곳을 체크 및 다음 검사 받을 경로를 안내하게 된다. 모든 검사를 마친 환자는 접수처에 모바일 기기를 반납하게 된다. 모바일 기기의 환자 정보를 통해 추후 병원 검사결과 확인을 위해 다음 병원방문을 안내하게 된다.
병원 가이드 응용 서비스 추후 연구내용 병원의 각 검사내용의 순서대로 리스트정보 작성 GUI구상 구체적인 시나리오작성 시스템 구조 구체적으로 작성
