北林计算中心物联网实践应用汇报

北林计算中心 物联网实践应用汇报北京林业大学计算中心

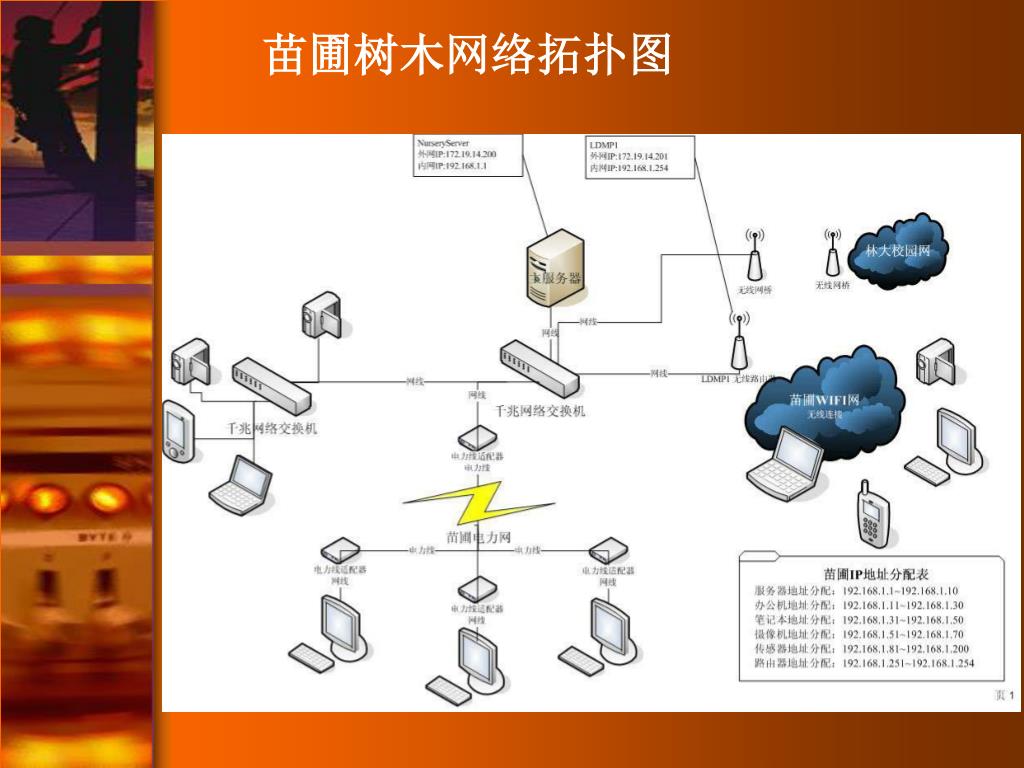

苗圃树木网络拓扑图

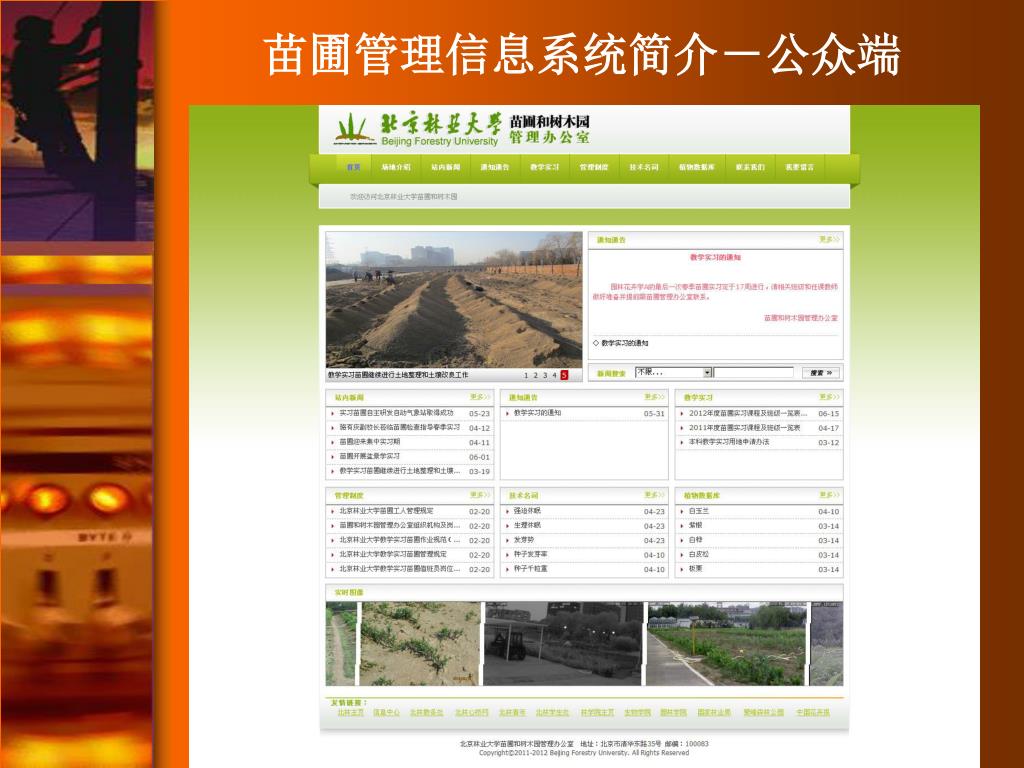

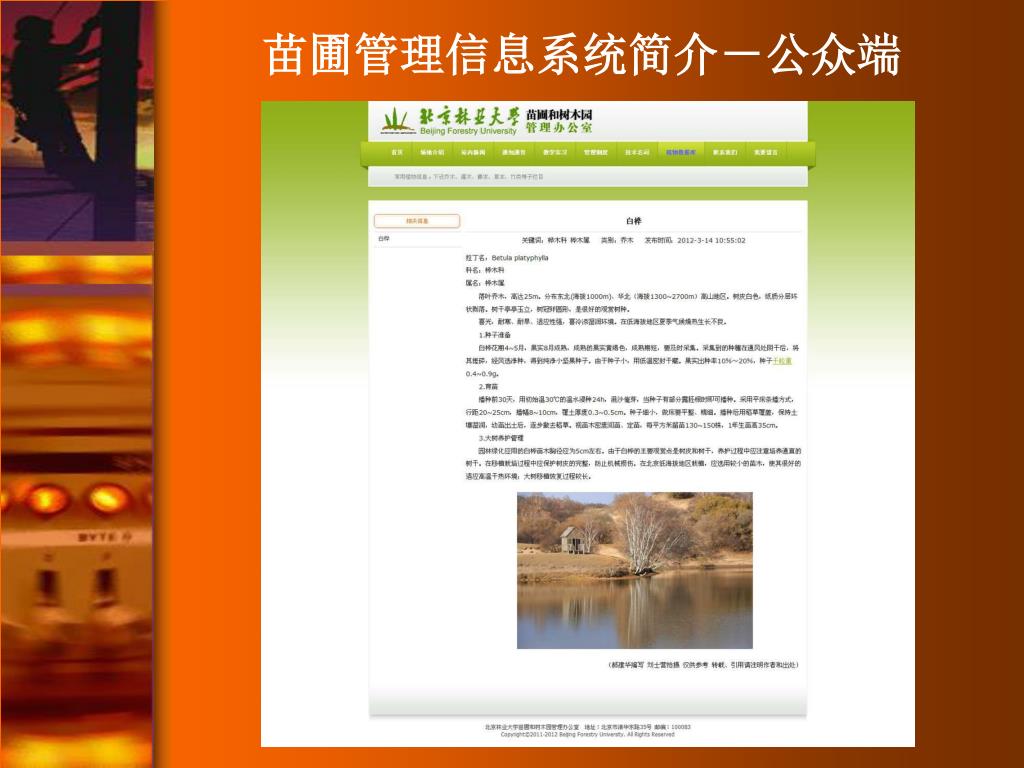

苗圃管理信息系统简介－公众端

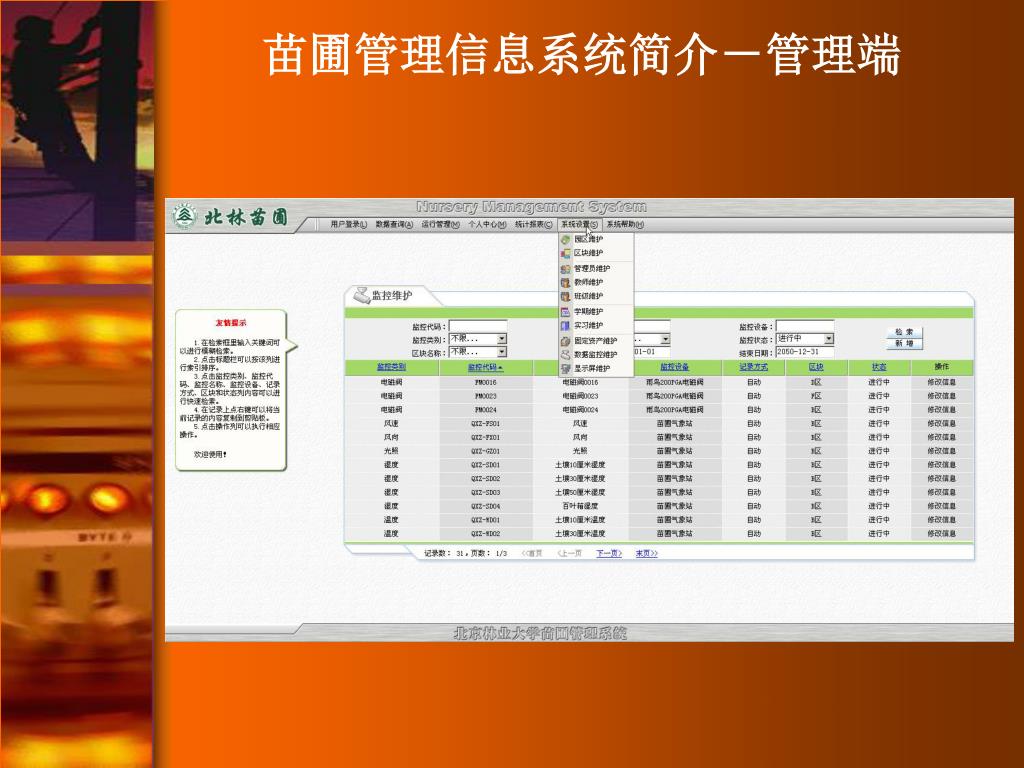

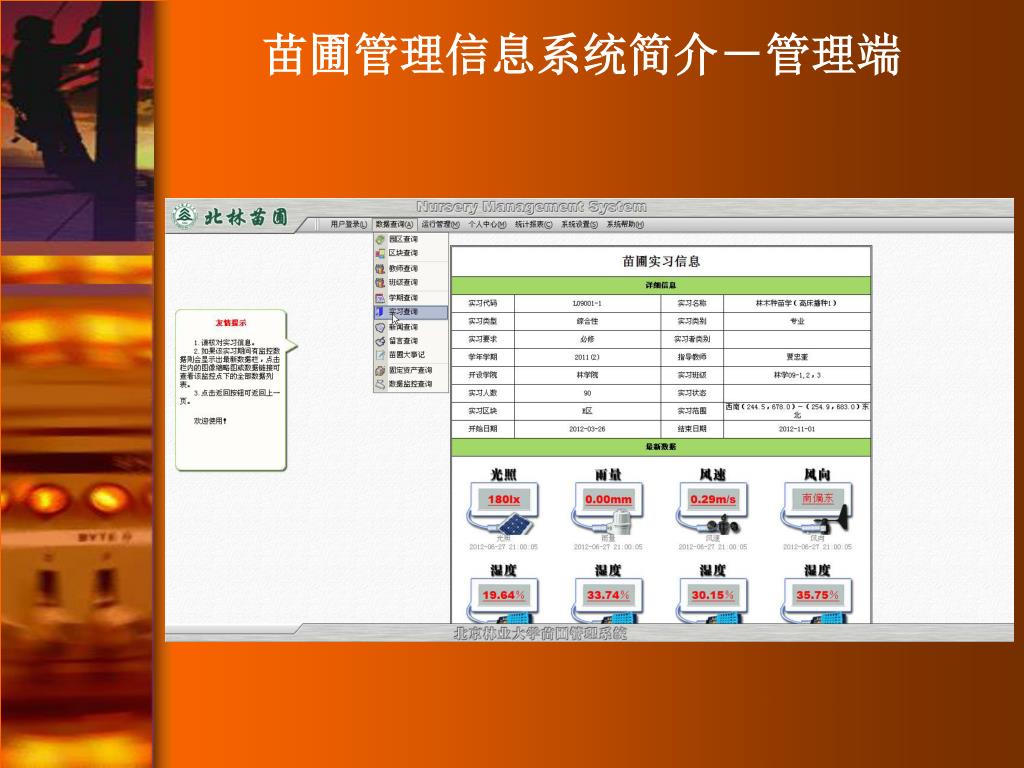

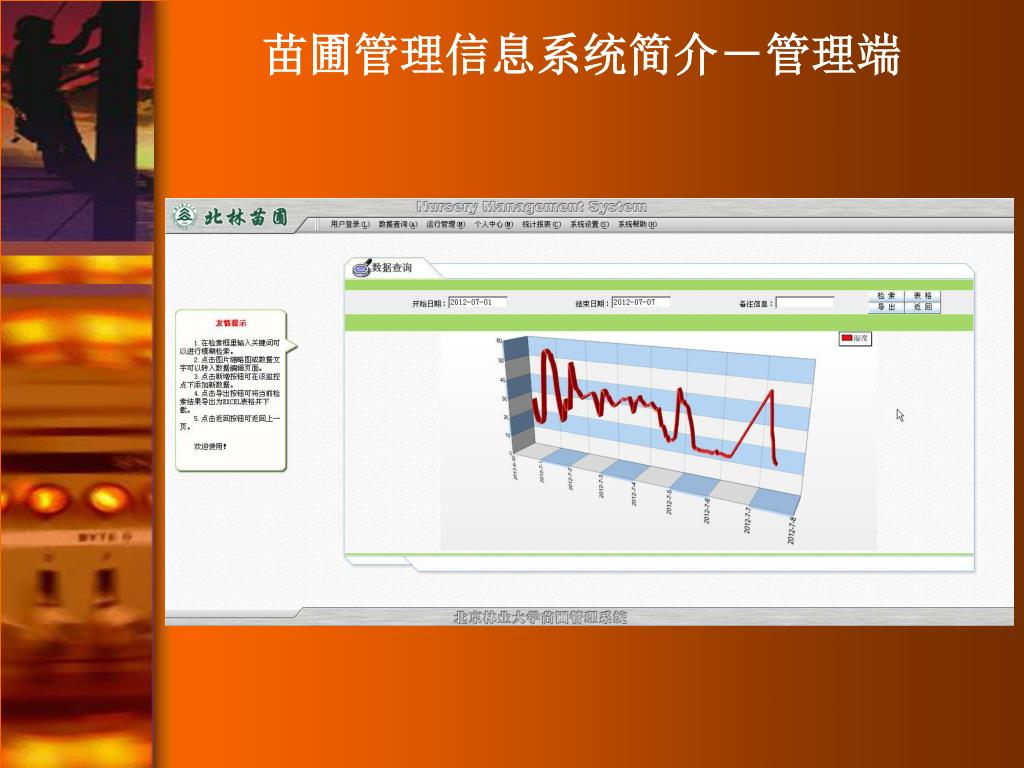

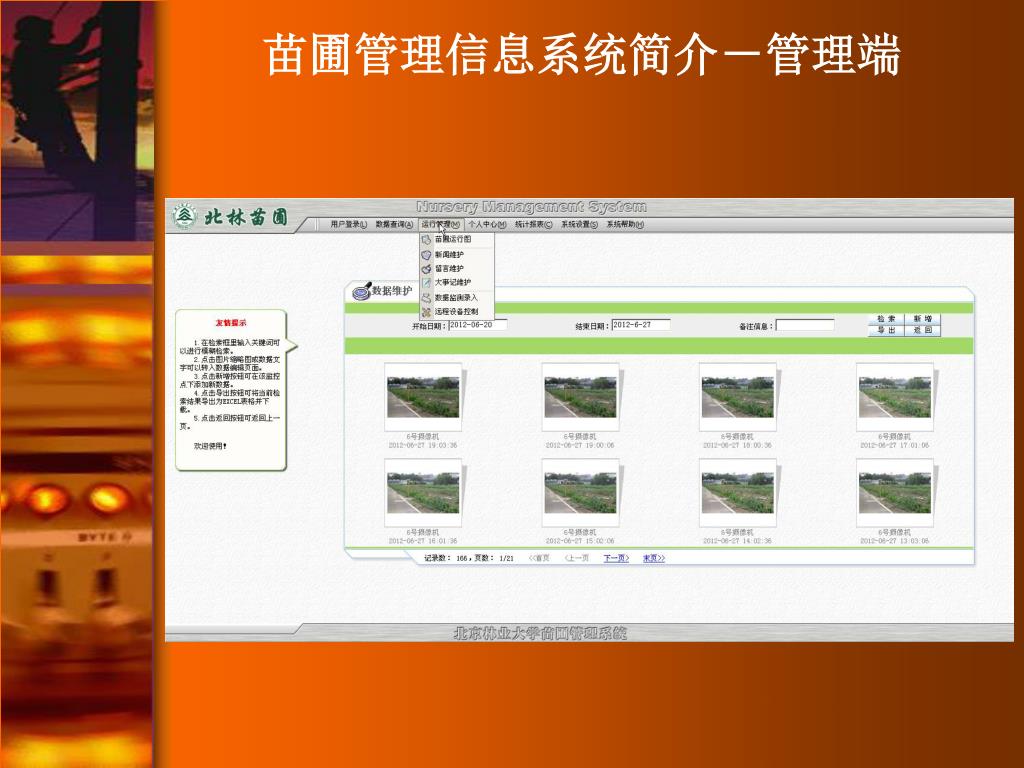

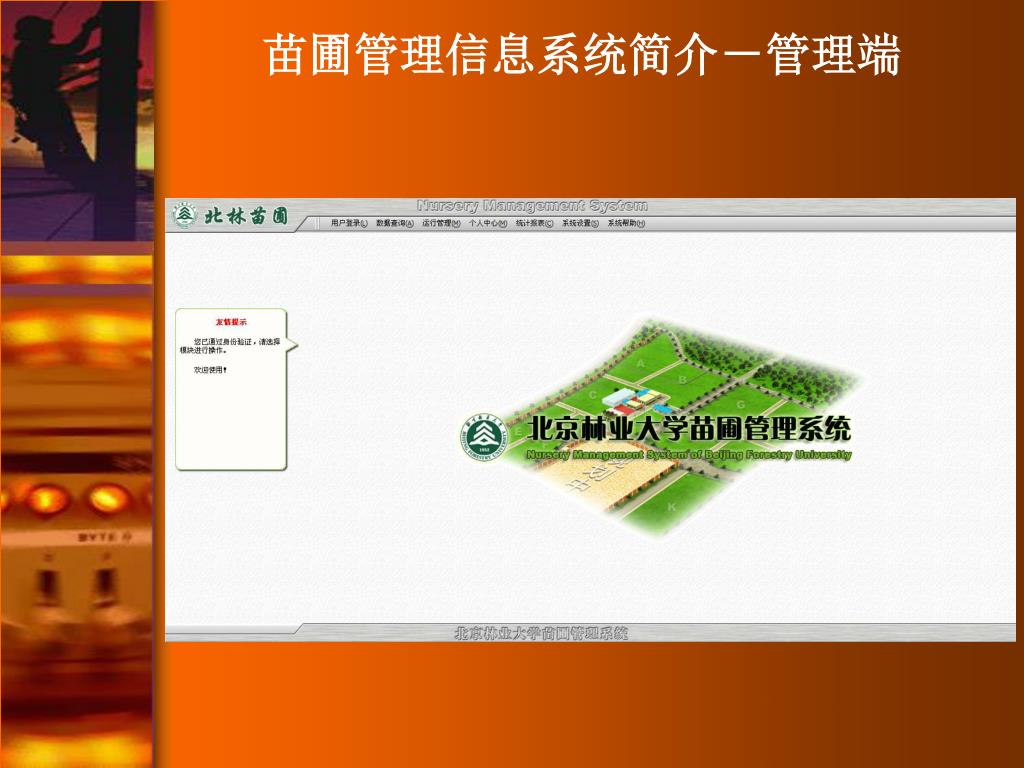

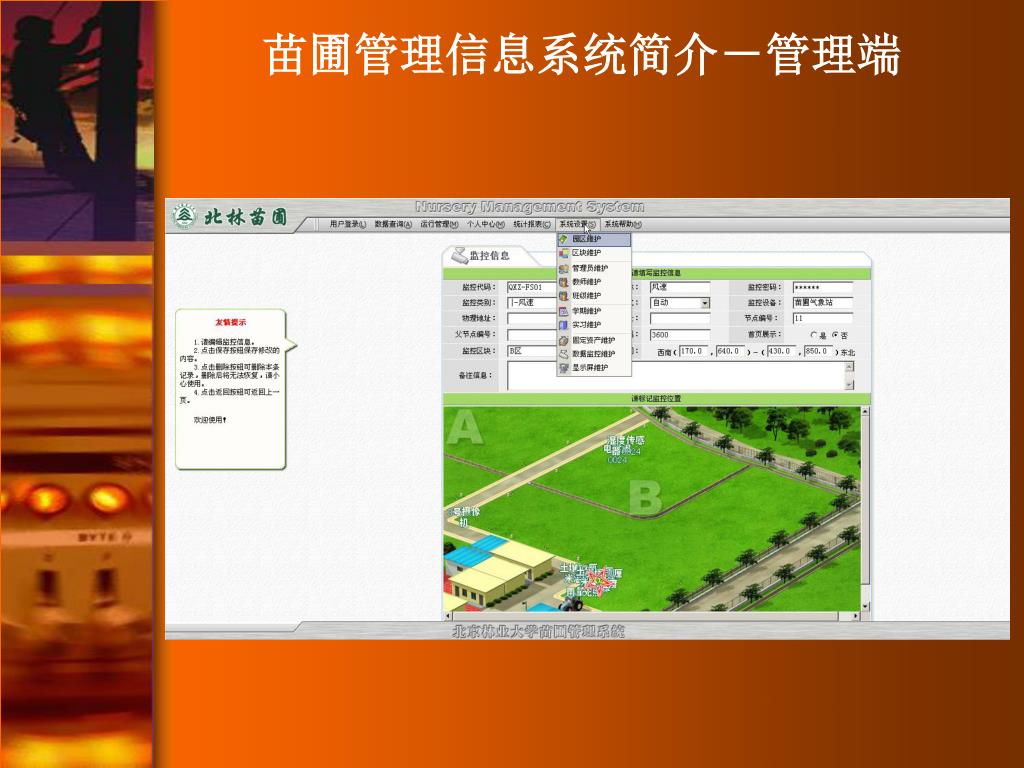

苗圃管理信息系统简介－管理端

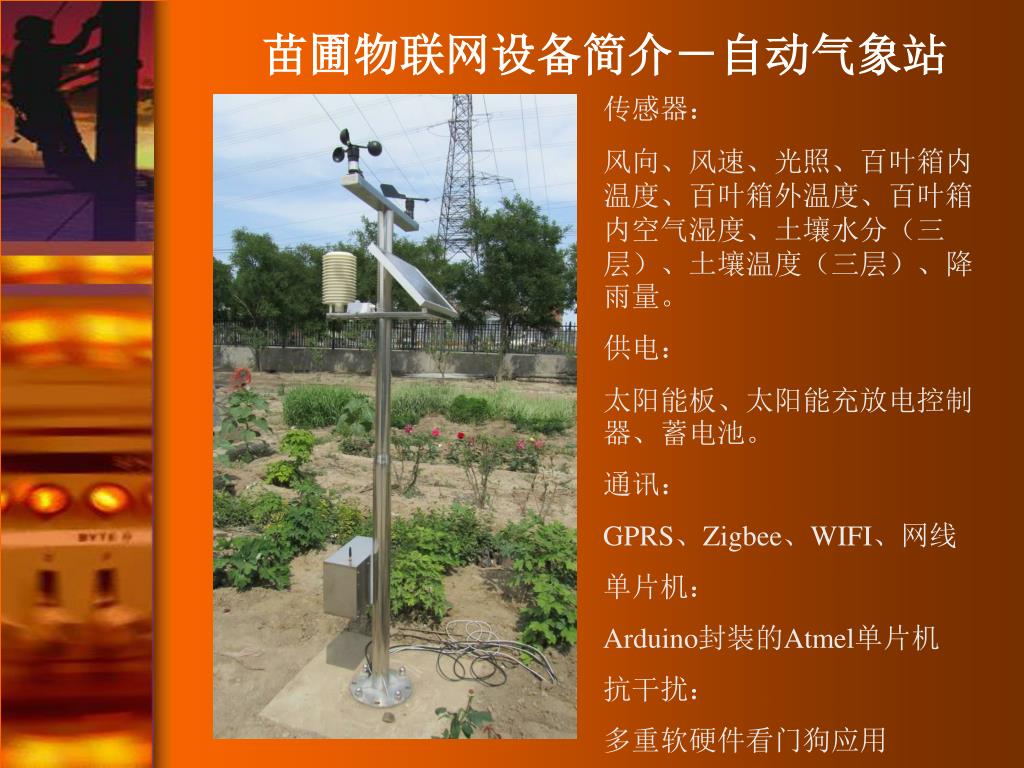

苗圃物联网设备简介－自动气象站 传感器：风向、风速、光照、百叶箱内温度、百叶箱外温度、百叶箱内空气湿度、土壤水分（三层）、土壤温度（三层）、降雨量。供电：太阳能板、太阳能充放电控制器、蓄电池。通讯： GPRS、Zigbee、WIFI、网线单片机： Arduino封装的Atmel单片机抗干扰：多重软硬件看门狗应用

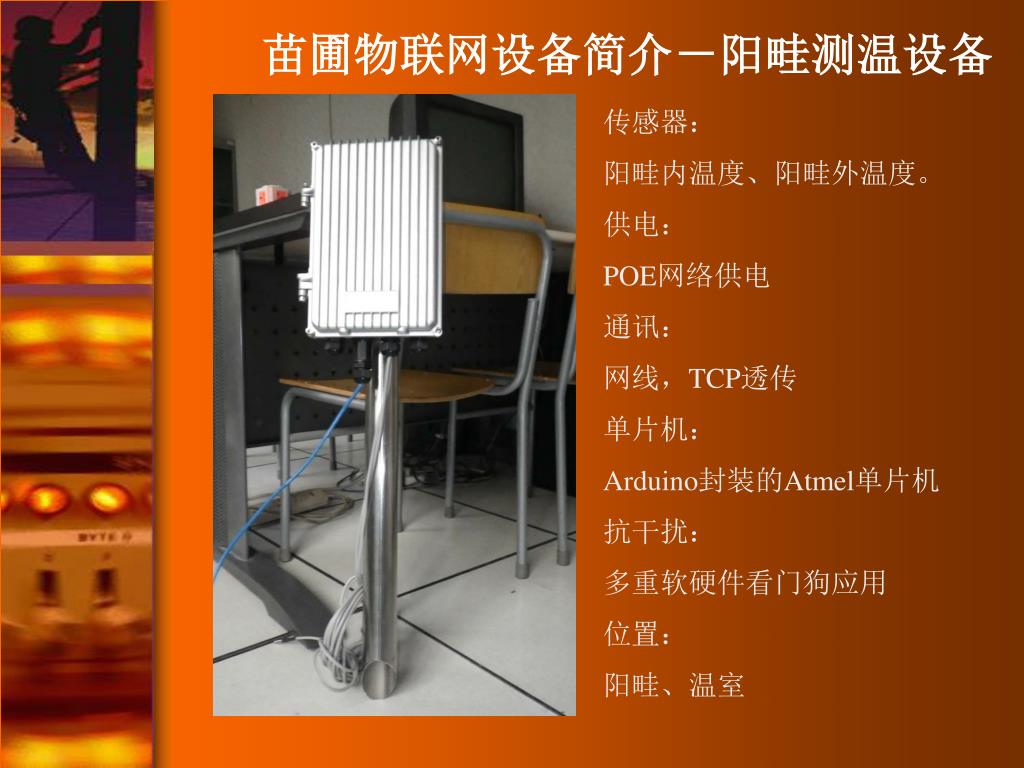

苗圃物联网设备简介－阳畦测温设备 传感器：阳畦内温度、阳畦外温度。供电： POE网络供电通讯：网线，TCP透传单片机： Arduino封装的Atmel单片机抗干扰：多重软硬件看门狗应用位置：阳畦、温室

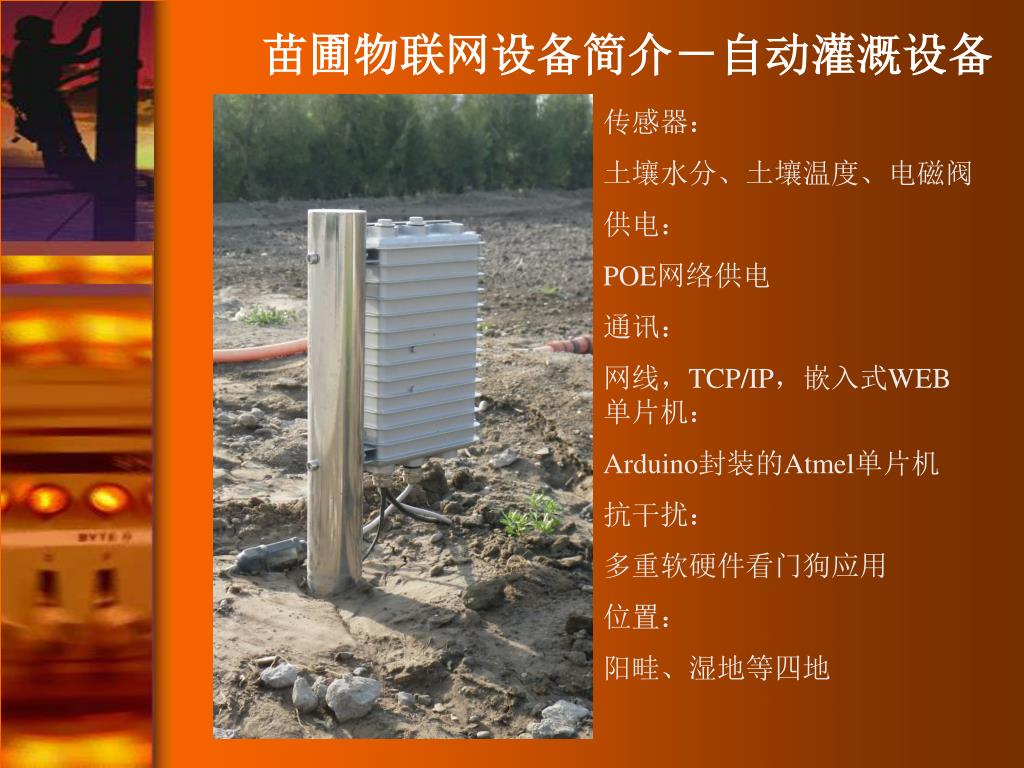

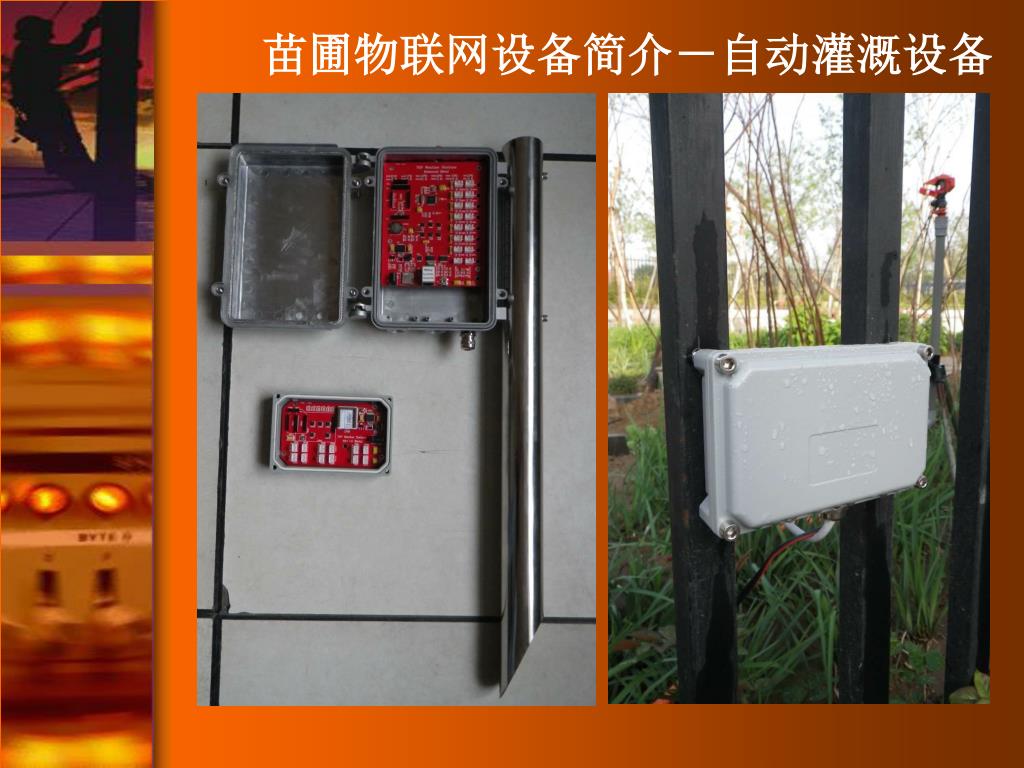

苗圃物联网设备简介－自动灌溉设备 传感器：土壤水分、土壤温度、电磁阀供电： POE网络供电通讯：网线，TCP/IP，嵌入式WEB单片机： Arduino封装的Atmel单片机抗干扰：多重软硬件看门狗应用位置：阳畦、湿地等四地

苗圃物联网设备简介－自动灌溉设备

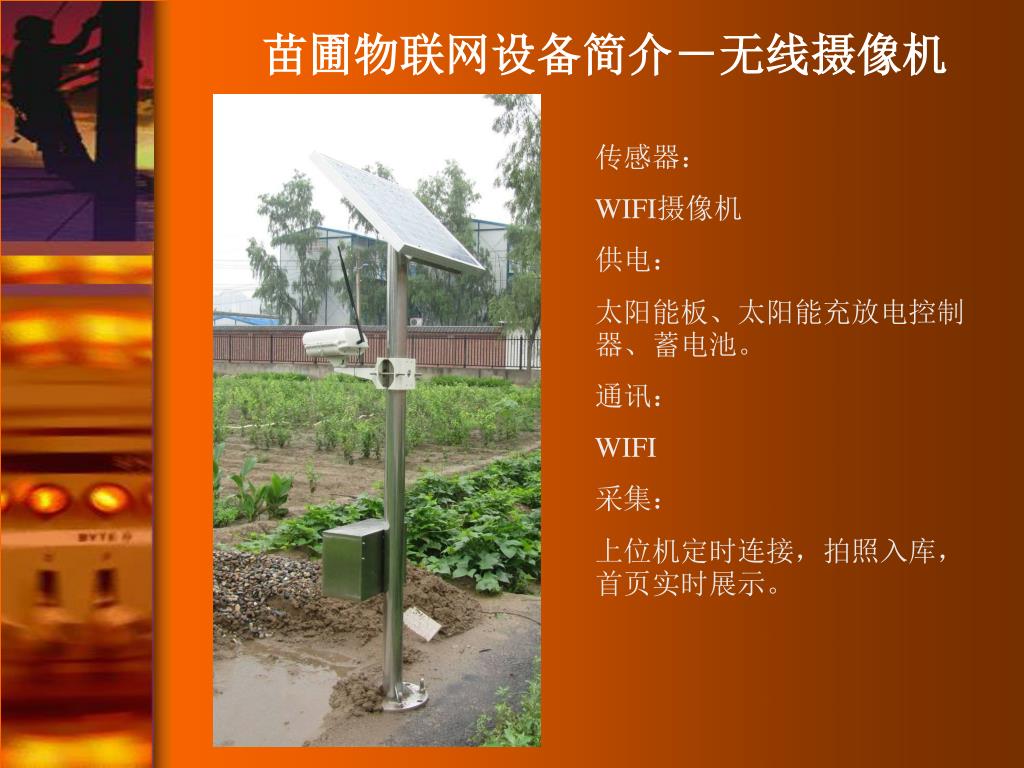

苗圃物联网设备简介－无线摄像机 传感器： WIFI摄像机供电：太阳能板、太阳能充放电控制器、蓄电池。通讯： WIFI 采集：上位机定时连接，拍照入库，首页实时展示。

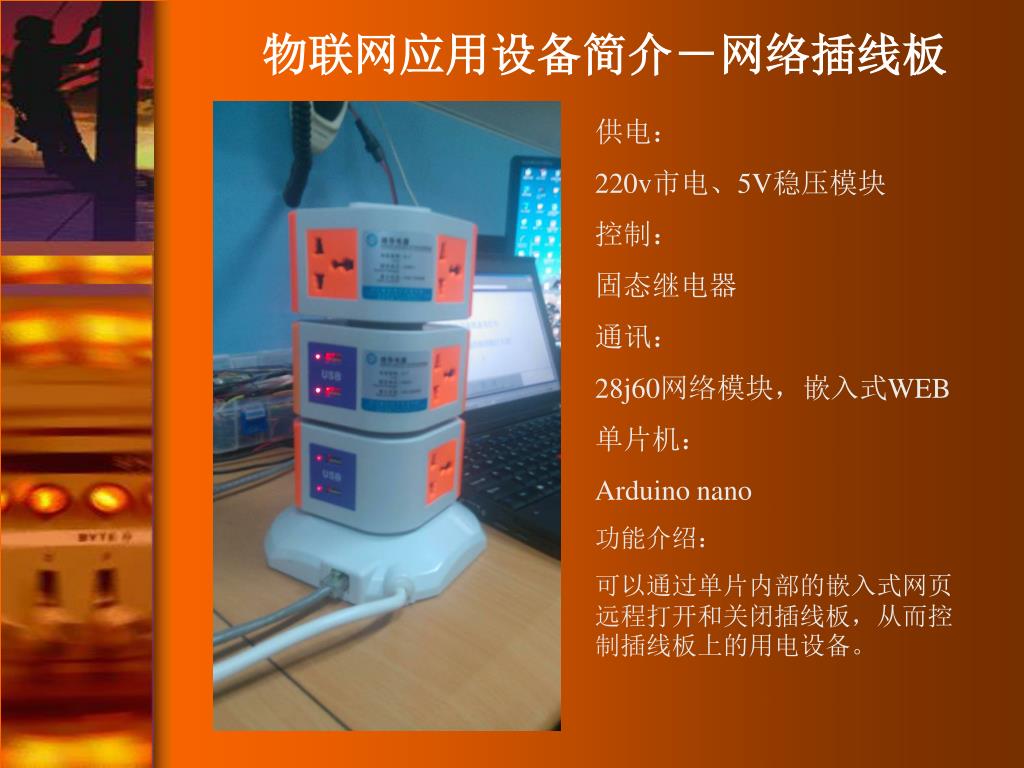

物联网应用设备简介－网络插线板 供电： 220v市电、5V稳压模块控制：固态继电器通讯： 28j60网络模块，嵌入式WEB 单片机： Arduino nano 功能介绍：可以通过单片内部的嵌入式网页远程打开和关闭插线板，从而控制插线板上的用电设备。

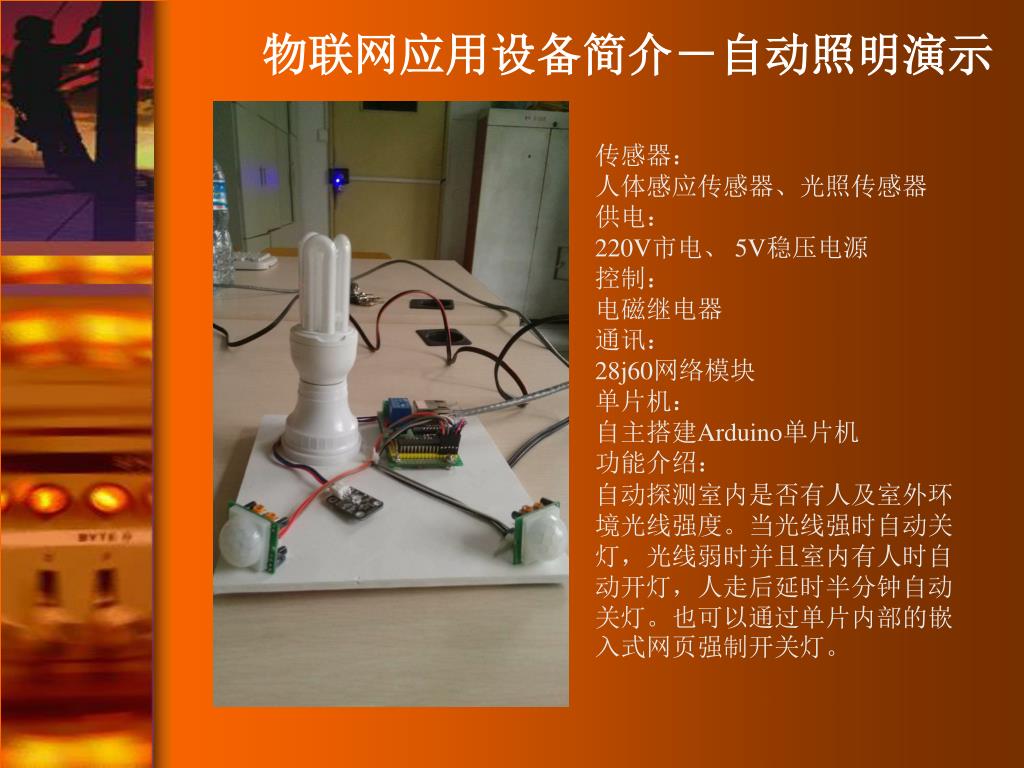

物联网应用设备简介－自动照明演示 传感器：人体感应传感器、光照传感器供电： 220V市电、 5V稳压电源控制：电磁继电器通讯： 28j60网络模块单片机：自主搭建Arduino单片机功能介绍：自动探测室内是否有人及室外环境光线强度。当光线强时自动关灯，光线弱时并且室内有人时自动开灯，人走后延时半分钟自动关灯。也可以通过单片内部的嵌入式网页强制开关灯。

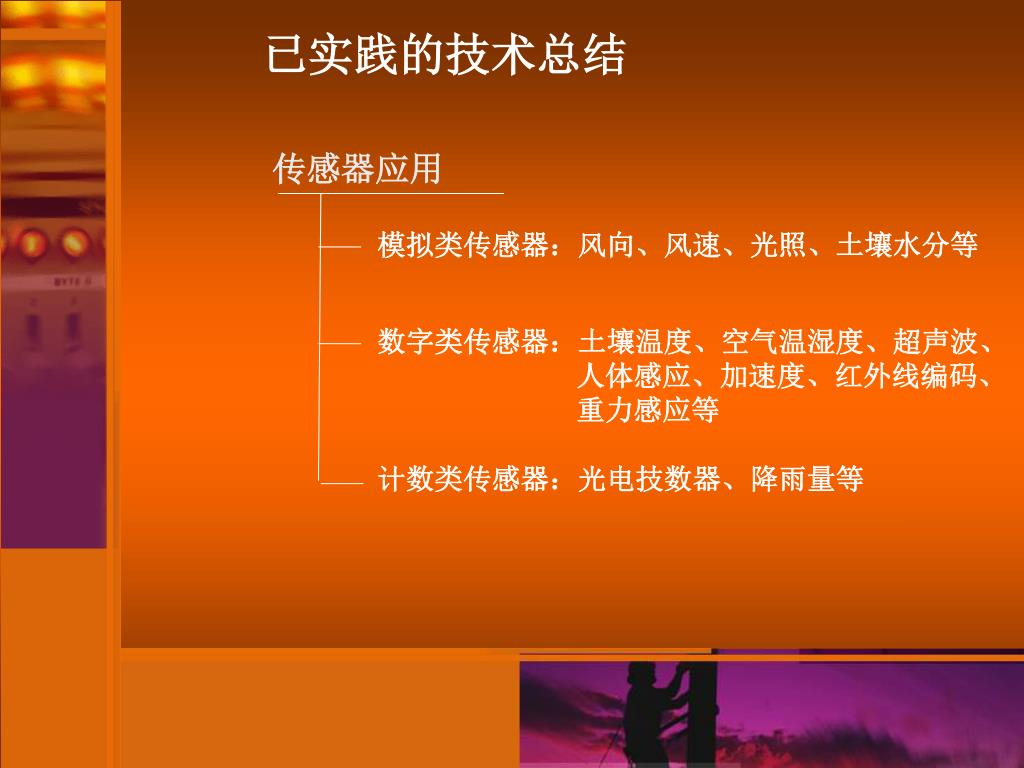

已实践的技术总结 传感器应用模拟类传感器：风向、风速、光照、土壤水分等数字类传感器：土壤温度、空气温湿度、超声波、人体感应、加速度、红外线编码、重力感应等计数类传感器：光电技数器、降雨量等

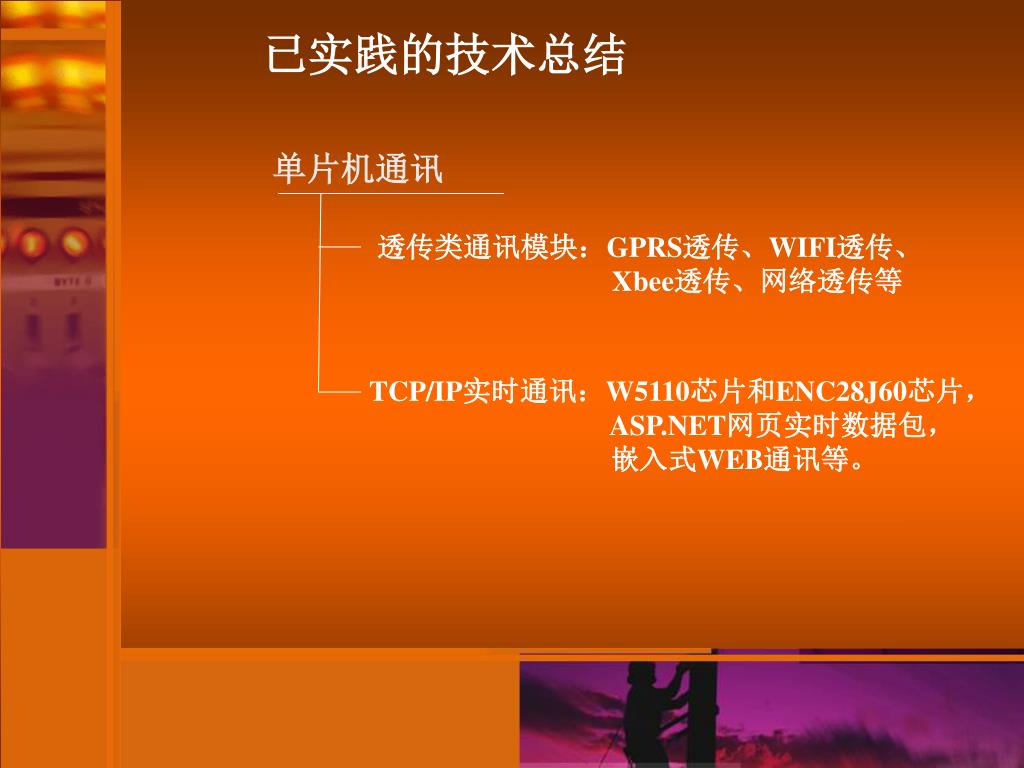

已实践的技术总结 单片机通讯透传类通讯模块：GPRS透传、WIFI透传、 Xbee透传、网络透传等 TCP/IP实时通讯：W5110芯片和ENC28J60芯片， ASP.NET网页实时数据包，嵌入式WEB通讯等。

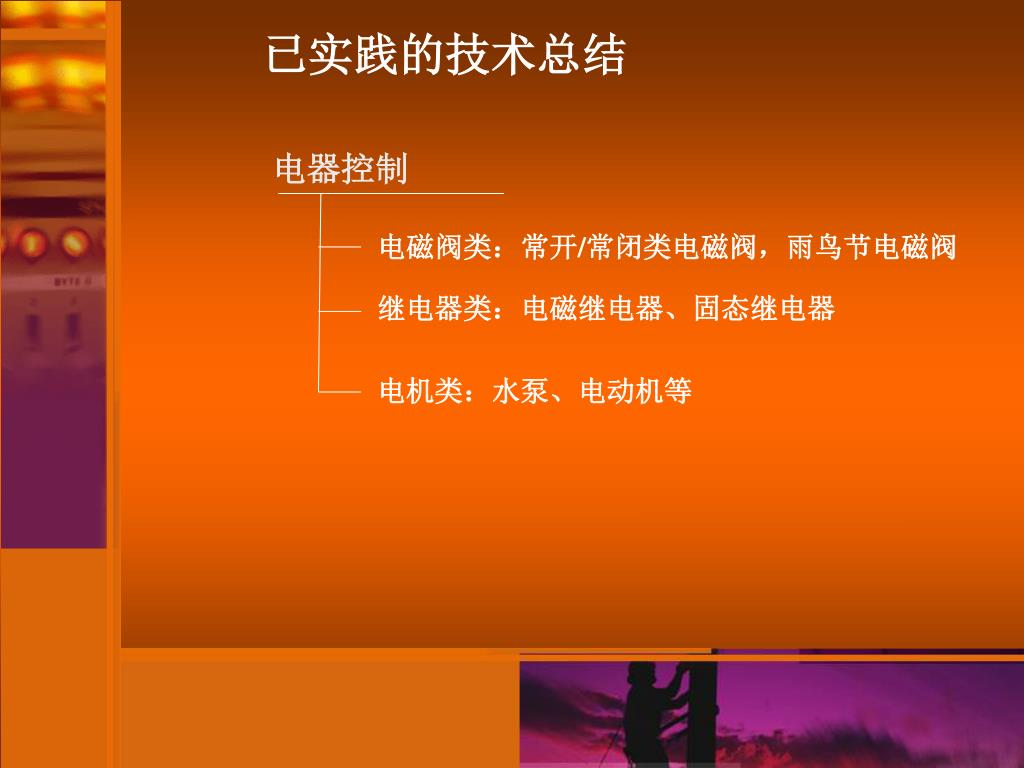

已实践的技术总结 电器控制电磁阀类：常开/常闭类电磁阀，雨鸟节电磁阀继电器类：电磁继电器、固态继电器电机类：水泵、电动机等

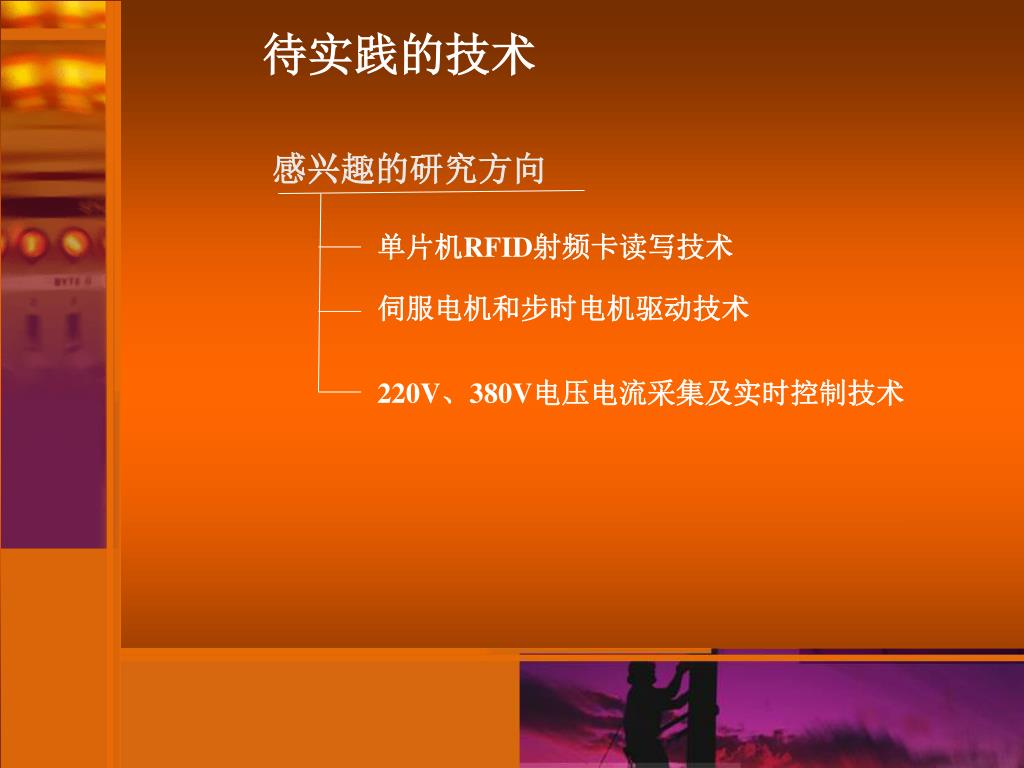

待实践的技术 感兴趣的研究方向单片机RFID射频卡读写技术伺服电机和步时电机驱动技术 220V、380V电压电流采集及实时控制技术

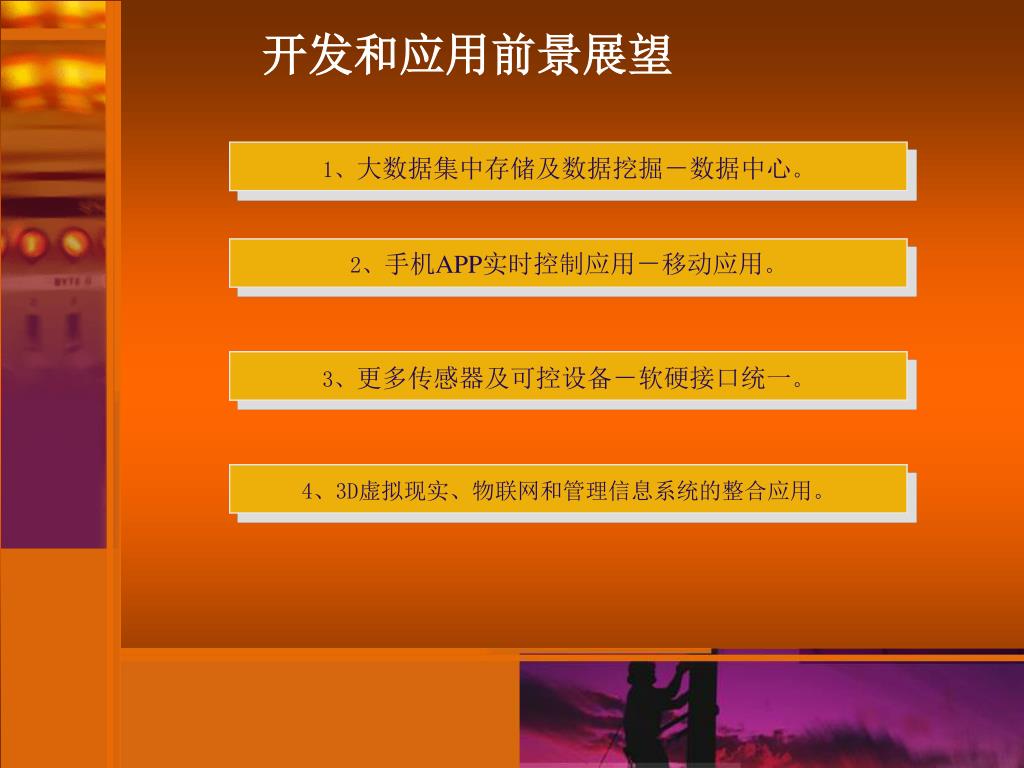

开发和应用前景展望 1、大数据集中存储及数据挖掘－数据中心。 2、手机APP实时控制应用－移动应用。 3、更多传感器及可控设备－软硬接口统一。 4、3D虚拟现实、物联网和管理信息系统的整合应用。

谢谢!
