第 2 章 轴向拉伸与压缩

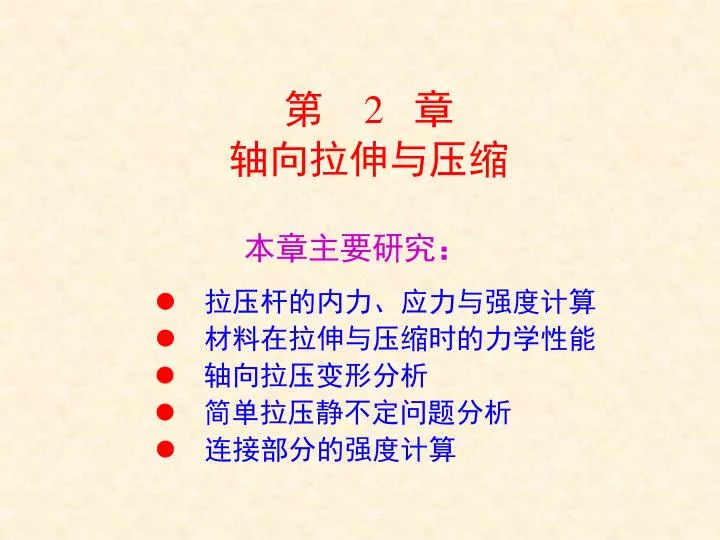

第 2 章 轴向拉伸与压缩. 本章主要研究 ：  拉压杆的内力、应力与强度计算  材料在拉伸与压缩时的力学性能  轴向拉压变形 分析  简单拉压静不定问题 分析  连接部分的强度计算. §1 引言 §2 轴力与轴力图 §3 拉压杆的应力与圣维南原理 §4 材料在拉伸与压缩时的力学性能 §5 应力集中概念 §6 许用应力与强度条件 §7 胡克定律与拉压杆的变形 §8 简单拉压静不定问题 §9 连接部分的强度计算. § 1 引 言.  轴向拉压 实例  轴向拉压 及其特点.

abdul-waller
Download Presentation

第 2 章 轴向拉伸与压缩

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第 2 章轴向拉伸与压缩 本章主要研究：  拉压杆的内力、应力与强度计算  材料在拉伸与压缩时的力学性能  轴向拉压变形分析 简单拉压静不定问题分析  连接部分的强度计算

  2. §1引言 §2轴力与轴力图 §3拉压杆的应力与圣维南原理 §4材料在拉伸与压缩时的力学性能 §5 应力集中概念 §6 许用应力与强度条件 §7胡克定律与拉压杆的变形 §8简单拉压静不定问题 §9 连接部分的强度计算

  3. §1引 言  轴向拉压实例  轴向拉压及其特点

  4.  轴向拉压实例 火车车轮之间的连杆 火车车轮之间的连杆 火车车轮之间的连杆 火车车轮之间的连杆 火车车轮之间的连杆 火车车轮之间的连杆

  5.  轴向拉压及其特点 外力特征：外力或其合力作用线沿杆件轴线 变形特征：轴向伸长或缩短，轴线仍为直线 轴向拉压:以轴向伸长或缩短为主要特征的变形形式 拉 压 杆:以轴向拉压为主要变形的杆件

  6. §2 轴力与轴力图  轴力  轴力计算  轴力图  例题

  7.  轴 力 轴力定义：通过横截面形心并沿杆件轴线的内力 符号规定：拉力为正,压力为负

  8.  轴力计算 试分析杆的轴力 （F1=F，F2=2F） 要点：逐段分析轴力；设正法求轴力

  9. 外力分析 内力分析 轴力计算步骤: 1.由平衡方程计算约束反力;2.在需求轴力截面处,假想地将杆切开并取任一段为研究对象;3.对研究对象画受力图,包括外力及内力,并将内力朝正方向假设;4.由平衡方程求出未知轴力. 外力分析 内力分析

  10.  轴力图 以横坐标 x表示横截面位置，以纵坐标 FN表示轴力，绘制轴力沿杆轴的变化曲线。 表示轴力沿杆轴变化情况的图线（即FN--x 图 ）,称为轴力图

  11. 8kN 5kN 3kN + – 轴力图的特点：突变值 = 集中载荷 轴力(图)的简便求法： 自左向右: 遇到向左的P， 轴力FN增量为正； 遇到向右的P ， 轴力FN增量为负。 轴力=截面一边所有外力的代数和 外力指向截面为负，远离为正。 或 5kN 8kN 3kN

  12.  例题 拉伸与压缩 例 题 1 求图示阶梯轴各段内的轴力，并画轴力图。 解： (1)求约束反力 假设约束反力方向如图所示，由平衡方程 ΣX=0， -F-18+8+6= 0 F=-4 kN (与假设方向相反）

  13.  例题 拉伸与压缩 例 题 1 （2）分段求内力 1-1截面： ΣX=0，-F+N1= 0，N1=F=-4(kN) 2-2截面： ΣX=0，-F-18+N2= 0， N2=F+18=14 (kN) 3-3截面： ΣX=0，-N3+6= 0， N3=6 (kN)

  14.  例题 拉伸与压缩 例 题 1 (3) 画轴力图 N1=-4(kN) N2=14 (kN) N3=6 (kN) • 轴力N1对应AB段 • 轴力N2对应BD段 • 轴力N3对应DE段 轴力图从0开始，最后回到0 在轴力突变处有外力作用

  15.  例 题 例 2-2 等直杆BC , 横截面面积为A , 材料密度为r ,画杆的轴力图，求最大轴力 解：1. 轴力计算 2. 轴力图与最大轴力 轴力图为直线

  16. §3 拉压杆的应力与圣维南原理 拉压杆横截面上的应力  拉压杆斜截面上的应力  圣维南原理  例题

  17. 拉压杆横截面上的应力 1.试验观察  横线仍为直线  仍垂直于杆轴  横线间距增大

  18. 2. 假设 变形后,横截面仍保持平面,仍与杆轴垂直,仅沿杆轴相对平移–拉压平面假设 3.正应力公式 横截面上各点处仅存在正应力，并沿横截面均匀分布 公式得到试验证实

  19.  例题 拉伸与压缩 例 题 3 已知AC段横截面面积 A1=7(cm2)，CE段横截面面积 A2=4(cm2)，求图示阶梯轴各段内的应力。 由轴力图可知轴上有四种不同的应力 解： 或

  20.  例题 拉伸与压缩 例 题 3 以上结果可知：CD段上的应力最大，破坏会出现在该段中。 在应力计算时，力的单位用（N），长度单位用（mm），则得到的应力单位为（Mpa）。

  21. 拉压杆斜截面上的应力 1. 斜截面应力分布 横截面间 的纤维变 形相同 斜截面上 的应力均 匀分布 横截面上 的正应力 均匀分布 斜截面间 的纤维变 形相同

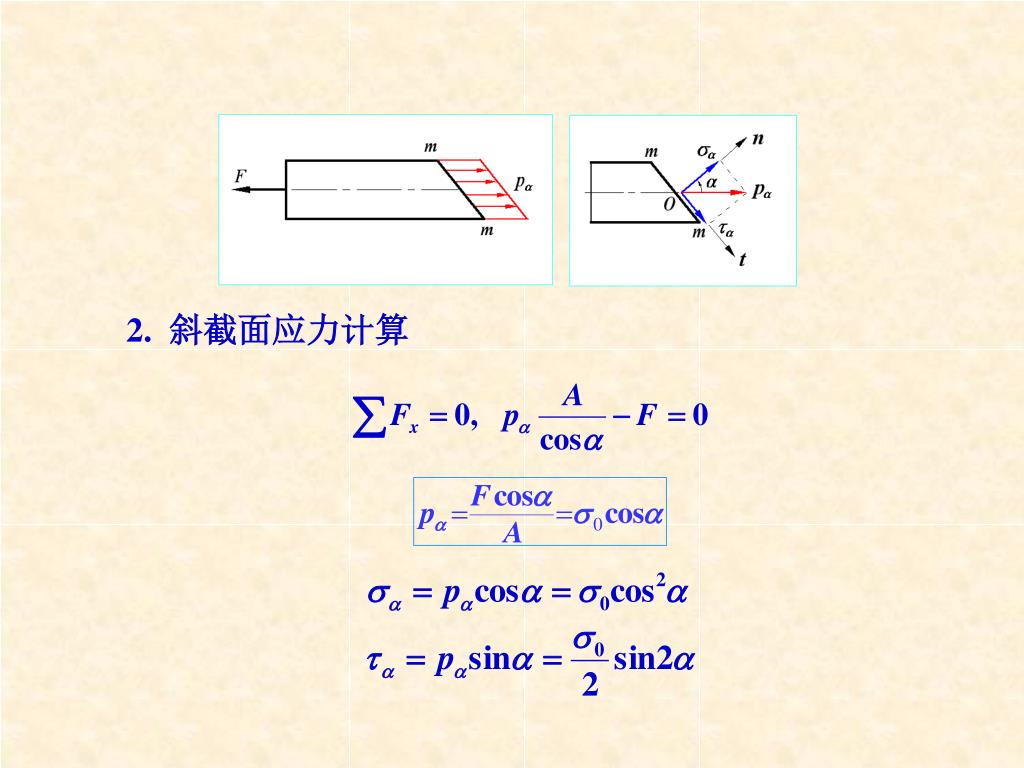

  22. 2. 斜截面应力计算

  23. 3. 最大应力分析  最大正应力发生在杆件横截面上，其值为s0  最大切应力发生在杆件45°斜截面上, 其值为s0/2 4. 正负符号规定 a：以x轴为始边，逆时针转向者为正 t ：斜截面外法线On沿顺时针方向旋转90，与 该方向同向之切应力为正

  24. 圣维南原理 杆端应力分布

  25. 应力非均布区 应力非均布区 应力均布区 圣维南原理 力作用于杆端的分布方式，只影响杆端局部范围的应力分布，影响区约距杆端1~2 倍杆的横向尺寸 杆端镶入底座，横向变形受阻，应力非均匀分布

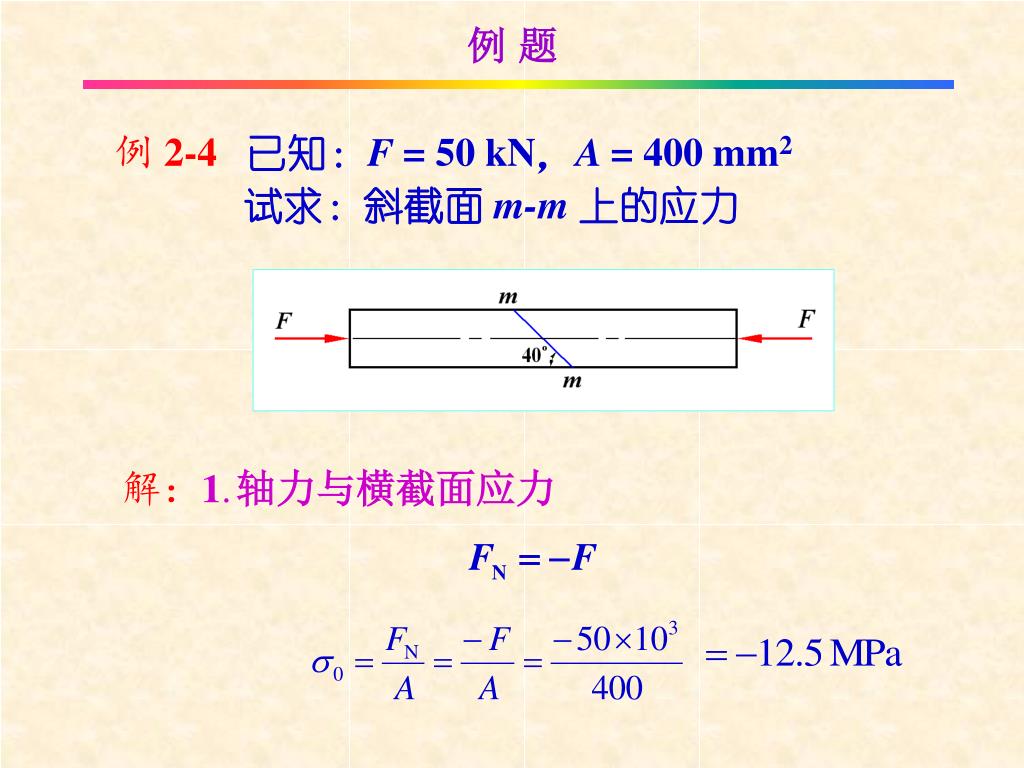

  26. 例 题 例 2-4已知：F = 50 kN，A = 400 mm2 试求：斜截面 m-m 上的应力 解：1.轴力与横截面应力

  27. 2. 斜截面m-m上的应力

  28. 例 2-5以加速度 a 向上起吊直杆, 分析杆的轴力，并求最大正应力。横截面面积为A, 材料密度为r。 解：1. 外力分析 重力＋ 惯性力(达朗贝尔原理) 2. 轴力与应力分析

  29. §4材料在拉伸与压缩时的力学性能  拉伸试验与应力－应变图  低碳钢的拉伸力学性能  其它材料的拉伸力学性能  材料压缩时的力学性能 温度对力学性能的影响

  30.  拉伸试验与应力－应变图 拉伸标准试样 GB/T 228-2002《金属材料室温拉伸试验方法》

  31. 拉伸试验 试验装置

  32. 例—拉伸破坏试验

  33. 拉伸试验与应力－应变图 应力－应变图

  34. 滑移线  低碳钢的拉伸力学性能 加载过程与力学特性 低碳钢Q235

  35. 滑移线 缩颈与断裂

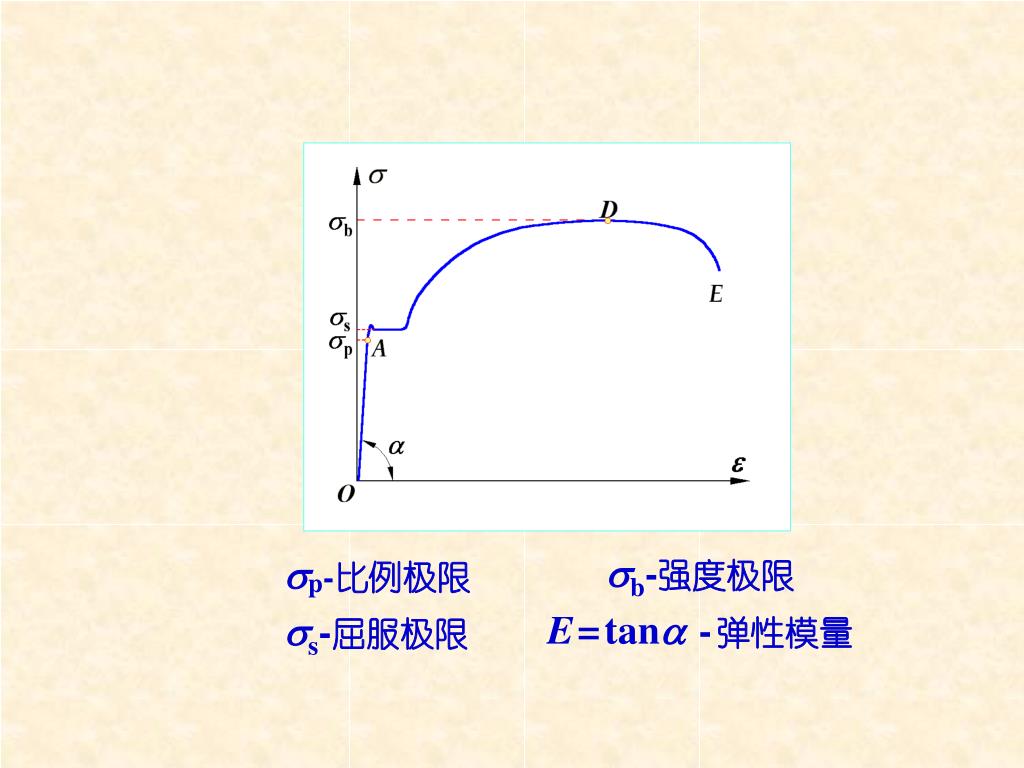

  36. sb-强度极限 E=tana-弹性模量 sp-比例极限 ss-屈服极限

  37. 卸载与再加载规律 ep－塑性应变 ee －弹性应变 se－弹性极限 冷作硬化：由于预加塑性变形, 使se或sp 提高的现象

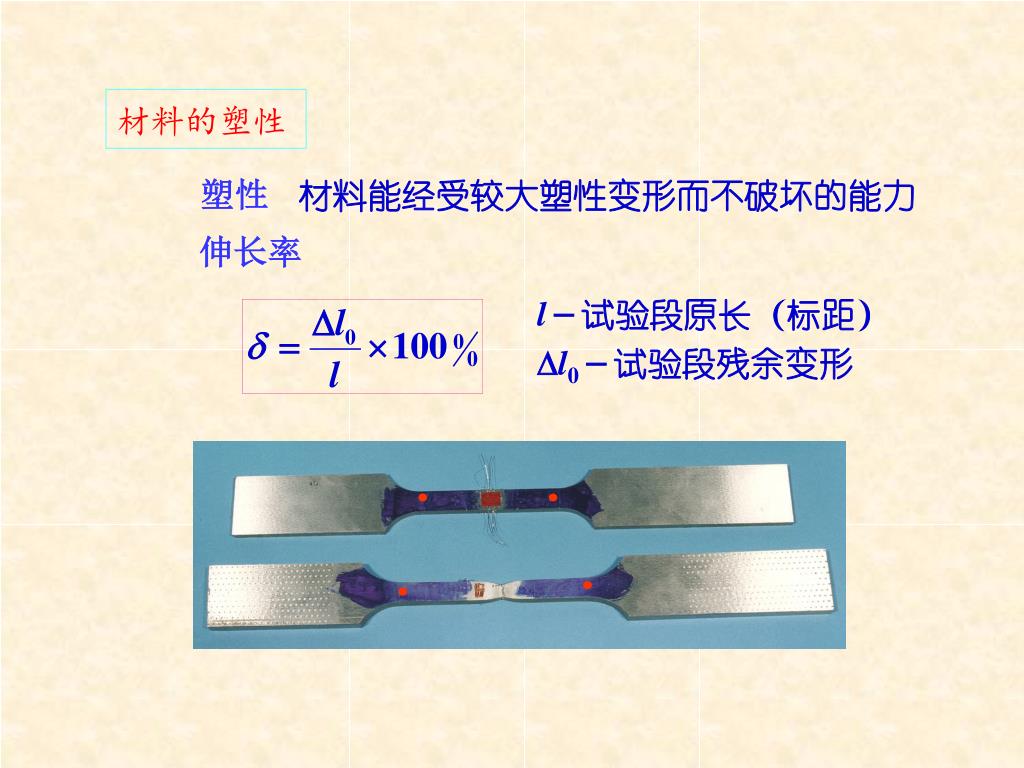

  38. 材料的塑性 塑性材料能经受较大塑性变形而不破坏的能力 伸长率 l－试验段原长（标距） Dl0－试验段残余变形

  39. 断面收缩率 A－试验段横截面原面积 A1－断口的横截面面积 塑性与脆性材料 塑性材料： d≥ 5 % 例如结构钢与硬铝等 脆性材料： d<5 % 例如灰口铸铁与陶瓷等

  40. 30铬锰硅钢 50钢 s /MPa 硬铝 e /%  其它材料的拉伸力学性能 塑性金属材料拉伸 s 0.2－名义屈服极限

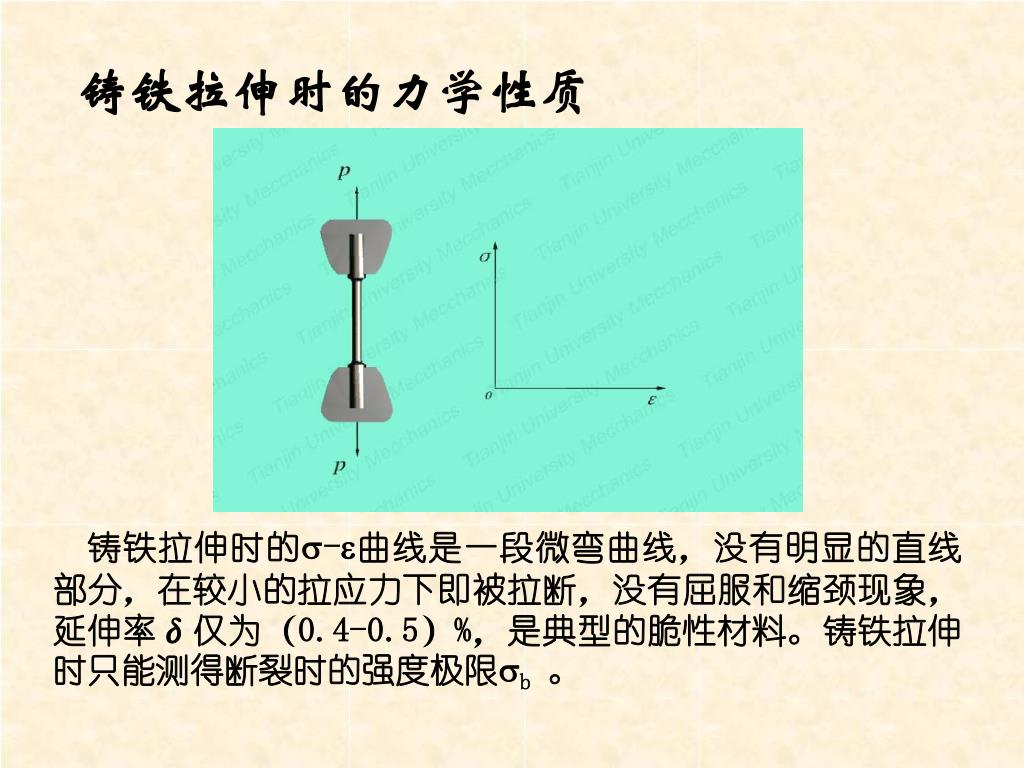

  41. 铸铁拉伸时的力学性质 铸铁拉伸时的-曲线是一段微弯曲线，没有明显的直线部分，在较小的拉应力下即被拉断，没有屈服和缩颈现象，延伸率δ仅为（0.4-0.5）%，是典型的脆性材料。铸铁拉伸时只能测得断裂时的强度极限b。

  42. 灰口铸铁拉伸 断口与轴线垂直

  43. 纤维增强复合材料拉伸 碳纤维/环氧树脂基体  各向异性  线弹性  脆性材料

  44. 低碳钢压缩试验

  45.  材料压缩时的力学性能 低碳钢压缩 愈压愈扁

  46. 铸铁压缩时的力学性质 铸铁压缩时的-曲线与拉伸时相似，同样不存在屈服现象，而破坏断口与轴线大致成45o倾角，表明其破坏与最大切应力有关。压缩时的强度极限是拉伸时的4～5倍，说明铸铁的抗压强度远高于抗拉强度，因此铸铁常用作受压构件的材料。

  47. 灰口铸铁压缩 (sb)c= 3~4 (sb)t 断口与轴线约成45o

  48.  温度对力学性能的影响 材料强度、弹性常数随温度变化的关系 硬铝 中炭钢

  49. §5应力集中概念  应力集中与应力集中因数  交变应力与材料疲劳概念  应力集中对构件强度的影响

  50.  应力集中与应力集中因数 应力集中 由于截面急剧变化引起应力局部增大现象－应力集中
