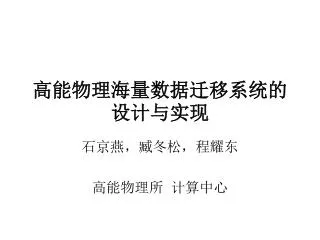

  1. 高能物理海量数据迁移系统的设计与实现 石京燕，臧冬松，程耀东 高能物理所 计算中心

  2. 大纲 • 背景与需求 • 迁移系统设计与实现 • 下一步工作

  3. 数据迁移需求 • 数据密集型计算需要处理海量数据 • BESIII实验数据：4PB • 存储介质：磁盘，磁带 • 大规模数据迁移需求： 磁盘 磁带库 • 本系统应用对象：针对同站点BES数据迁移

  4. BES数据分层存储结构

  5. BES数据分层存储结构（续） • 登录结点服务器，提供用户登录连接、调试程序及提交作业。 • 用户提交的作业被批作业管理系统送到后端的计算结点上运行。 • 所有作业通过对共享文件系统的访问进行数据读写操作。 • 存储采用三级目录结构，计算结点本地硬盘—挂载在文件服务器上的磁盘阵列 – 磁带库。 • 较高的性价比。

  6. 迁移系统体系结构

  7. 体系结构说明 • 用户接口接收用户迁移任务发送给数据传输控制器。 • 数据传输控制器分析迁移任务内容，将迁移任务包装成传输作业提交给数据传输服务器 • 数据传输服务器将传输作业分配到各个传输节点上运行 • 传输节点连接磁盘阵列和磁带库，完成二者之间的数据复制，迁移。 • 数据库用于存放数据传输作业具体信息，并实时更新作业运行状态。

  8. 用户接口 • 命令行 • 网页

  9. 传输任务控制器 • 分析传输任务 • 整理迁移文件 • 包装传输作业

  10. 传输任务控制器（续） • 实现方法 • 磁带库 磁盘 • 对磁带文件根据磁带位置进行排序 • 保证抓取，翻转磁带等机械动作用时最少 • 磁盘 磁带库 • 磁盘数据文件磁盘缓冲池磁带 • 计算传输文件大小及个数，判断磁盘缓冲池状态 • 保证磁盘缓冲池有足免的空余空间 • 传输任务分割 • 根据磁带库实际情况将任务分割成多个作业并行进行

  11. 传输服务器 • 专用的批作业管理系统 • 接收从传输任控制器提交的传输作业 • 将作业调度到传输节点进行传输

  12. 数据服务器 • 用于存放传输作业信息 • 提供用户查询作业状态 • 作业状态实时进行更新

  13. 系统实现 • 数据库管理软件：二次开发的CASTOR I • 数据传输服务器：TORQUE 2.4.1 • 设置两个传输对列：ToCator, FromCastor • 数据库软件：MySQL 4.1.2 • 两个数据表： • 用户数据传输任务信息（用户提交） • 用户数据传输作业信息（传输任务控制器生成）

  14. 系统实现（续） • 传输节点： • 万兆网卡 • Castor客户端 • 磁盘阵列客户端 • 数据传输控制器 • 功能模块：Python语言编写 • 作业状态更新模块：C语言编写 • 作业状态周期更新：crontab

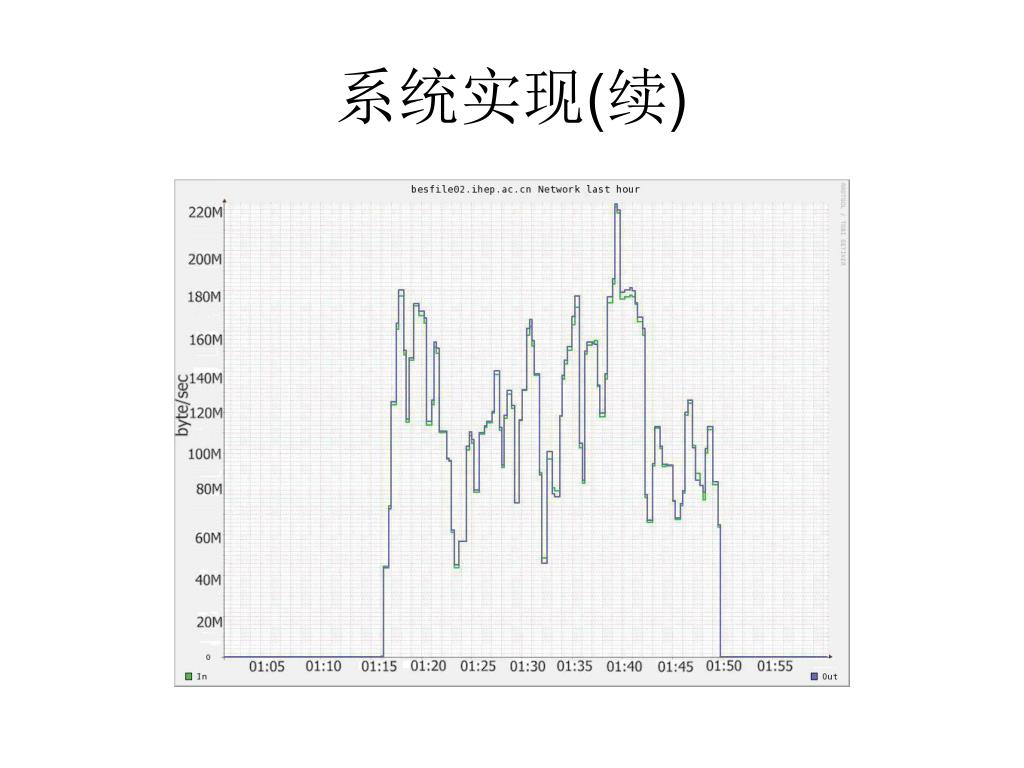

  15. 系统实现(续)

  16. 下一步工作 • 性能调优 • 根据数据文件所在磁带进行数据作业拆分 • 将磁盘阵列直接挂载到磁带库服务器直接进行复制

  17. 问题？

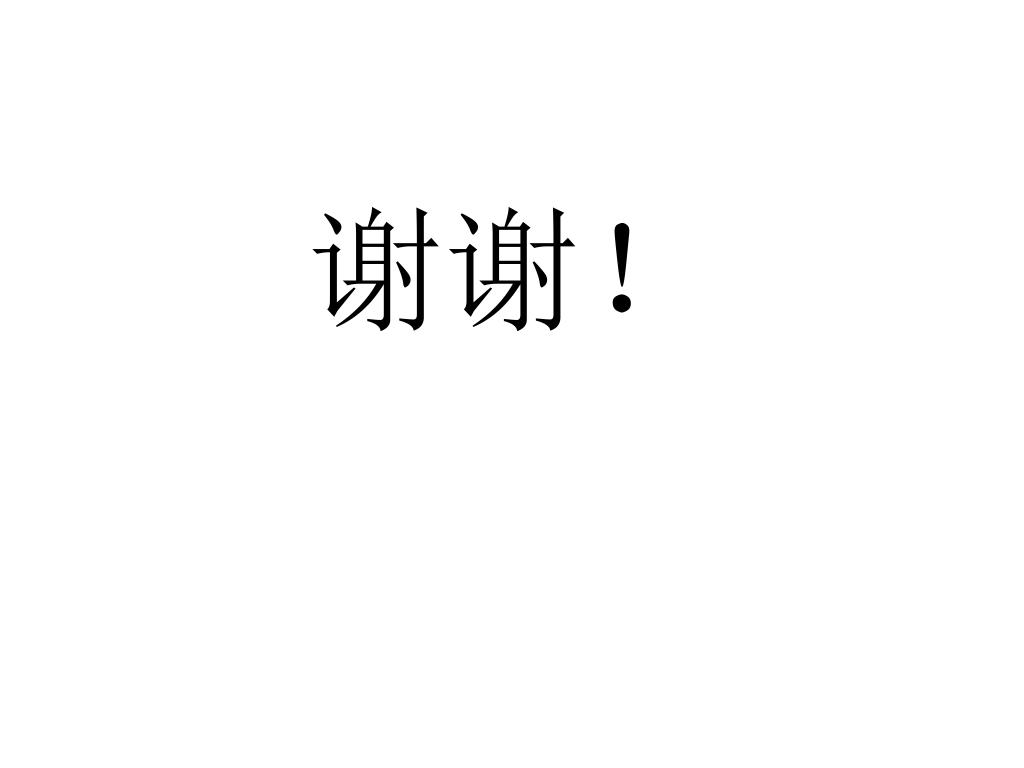

  18. 谢谢！
