  1. 视频会议培训 神州数码应用网络部

  2. 基础知识

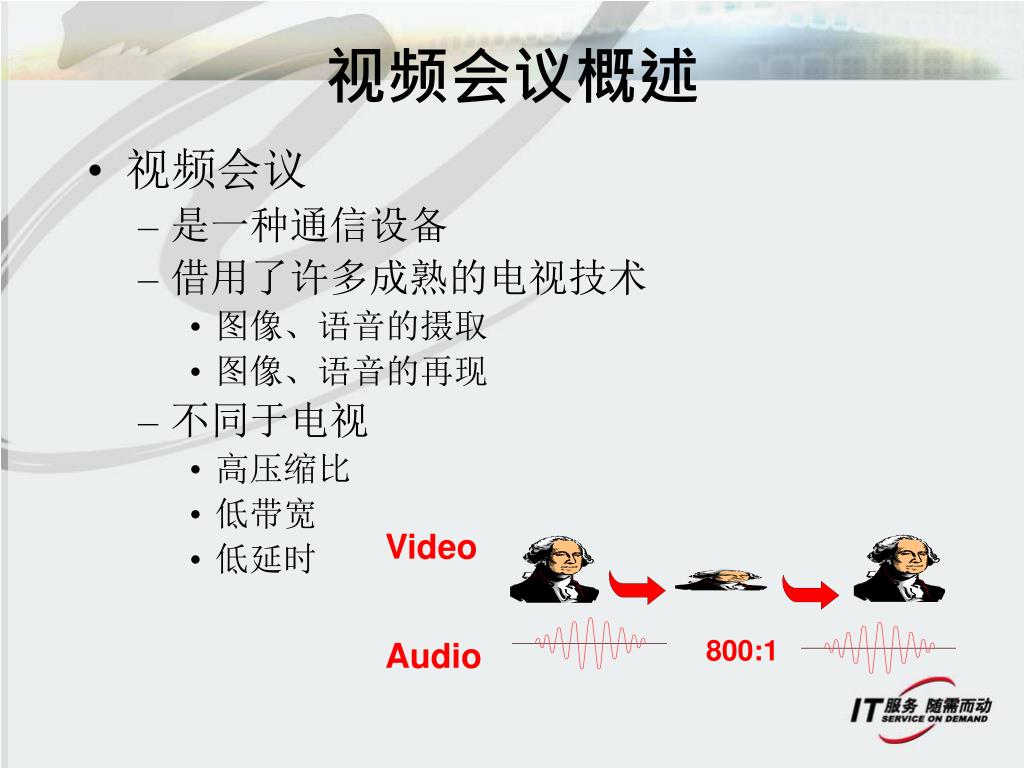

  3. Video Audio 800:1 视频会议概述 • 视频会议 • 是一种通信设备 • 借用了许多成熟的电视技术 • 图像、语音的摄取 • 图像、语音的再现 • 不同于电视 • 高压缩比 • 低带宽 • 低延时

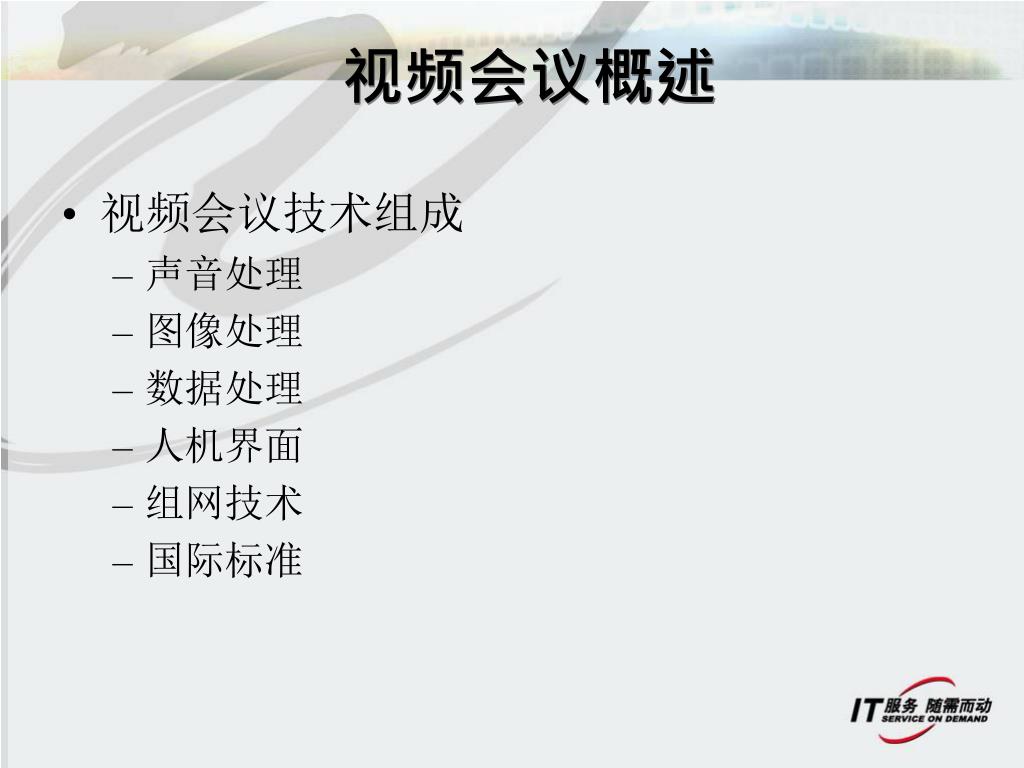

  4. 视频会议概述 • 视频会议技术组成 • 声音处理 • 图像处理 • 数据处理 • 人机界面 • 组网技术 • 国际标准

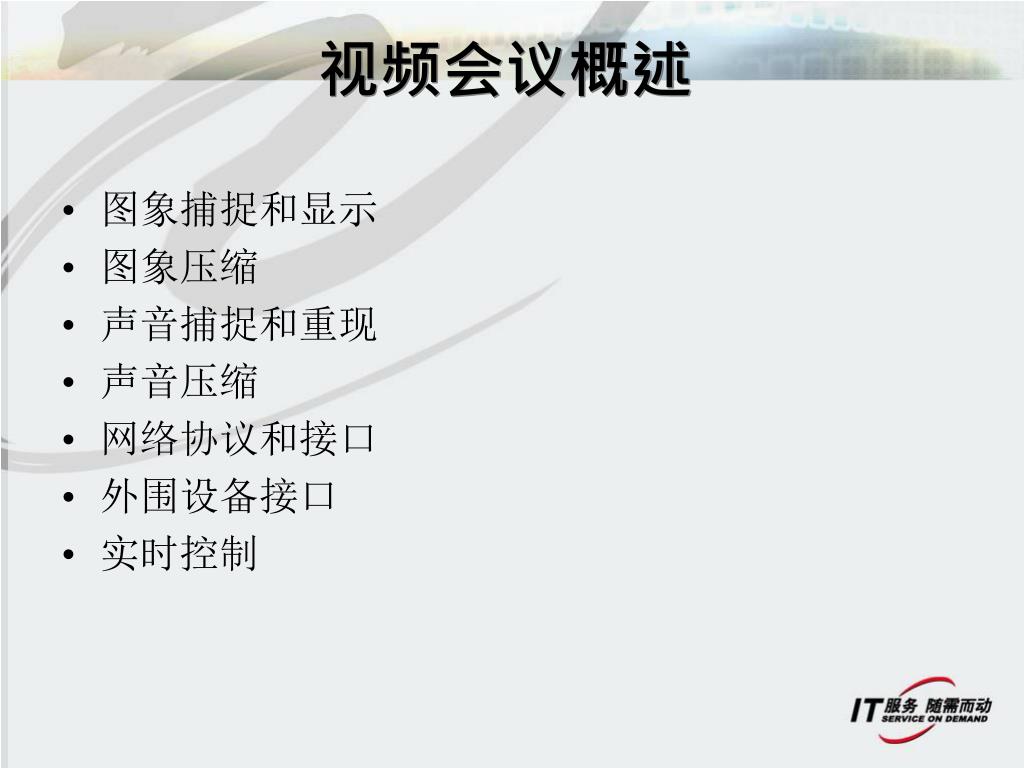

  5. 视频会议概述 • 图象捕捉和显示 • 图象压缩 • 声音捕捉和重现 • 声音压缩 • 网络协议和接口 • 外围设备接口 • 实时控制

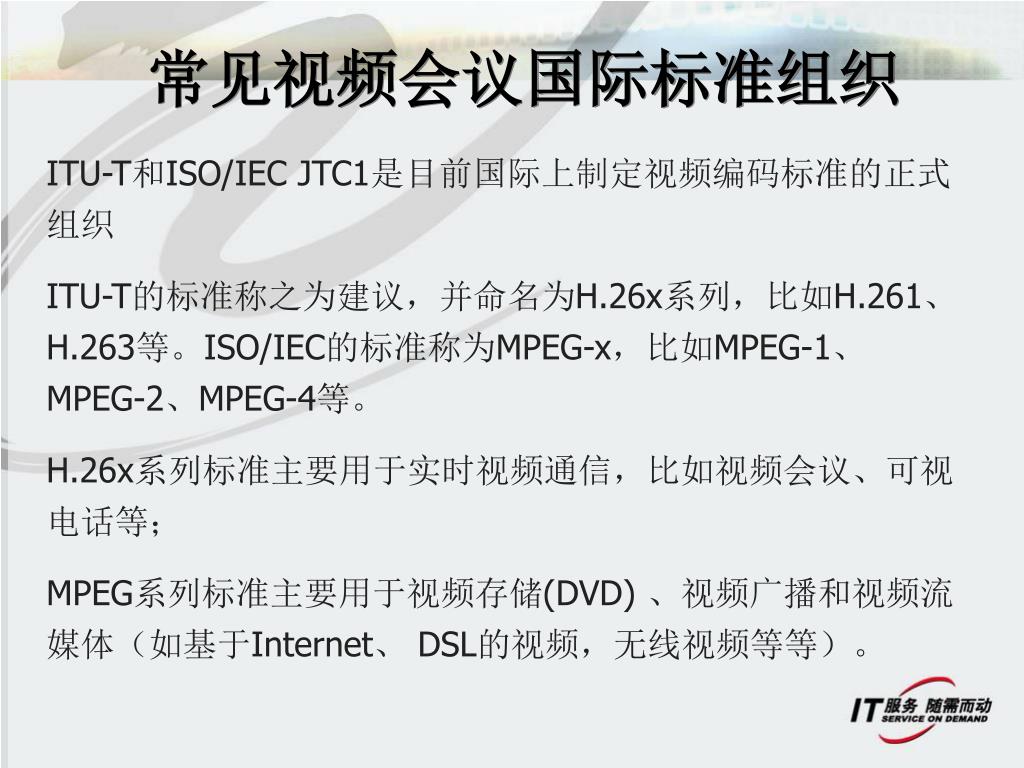

  6. 常见视频会议国际标准组织 ITU-T和ISO/IEC JTC1是目前国际上制定视频编码标准的正式组织 ITU-T的标准称之为建议，并命名为H.26x系列，比如H.261、H.263等。ISO/IEC的标准称为MPEG-x，比如MPEG-1、MPEG-2、MPEG-4等。 H.26x系列标准主要用于实时视频通信，比如视频会议、可视电话等； MPEG系列标准主要用于视频存储(DVD) 、视频广播和视频流媒体（如基于Internet、 DSL的视频，无线视频等等）。

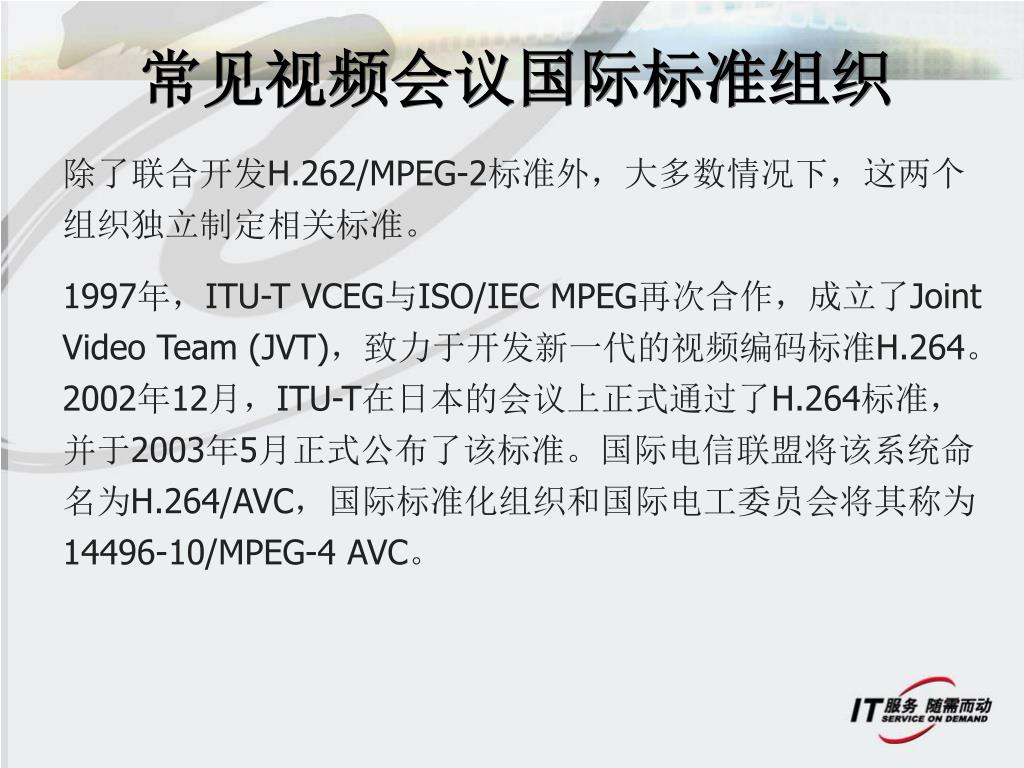

  7. 常见视频会议国际标准组织 除了联合开发H.262/MPEG-2标准外，大多数情况下，这两个组织独立制定相关标准。 1997年，ITU-T VCEG与ISO/IEC MPEG再次合作，成立了Joint Video Team (JVT)，致力于开发新一代的视频编码标准H.264。2002年12月，ITU-T在日本的会议上正式通过了H.264标准，并于2003年5月正式公布了该标准。国际电信联盟将该系统命名为H.264/AVC，国际标准化组织和国际电工委员会将其称为14496-10/MPEG-4 AVC。

  8. 常见视频会议国际标准 • 视频会议国际标准现状 • H.320 - 1990年通过 适用于ISDN、E1等网络 • H.323 - 1996年通过 适用于IP网

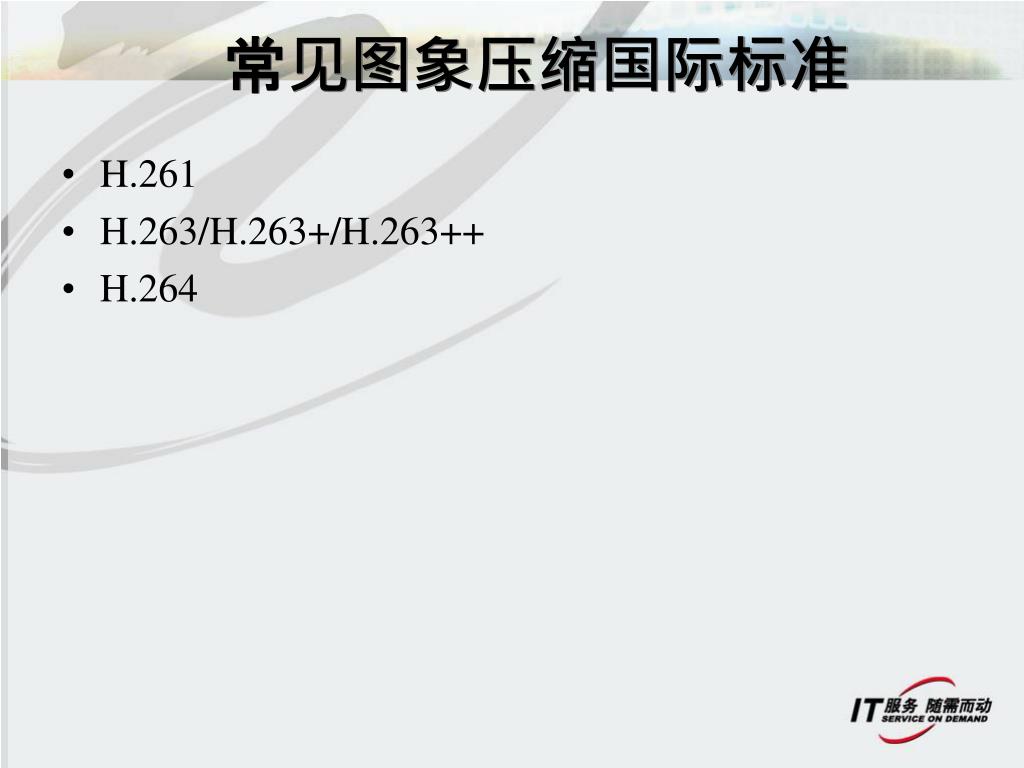

  9. 常见图象压缩国际标准 • H.261 • H.263/H.263+/H.263++ • H.264

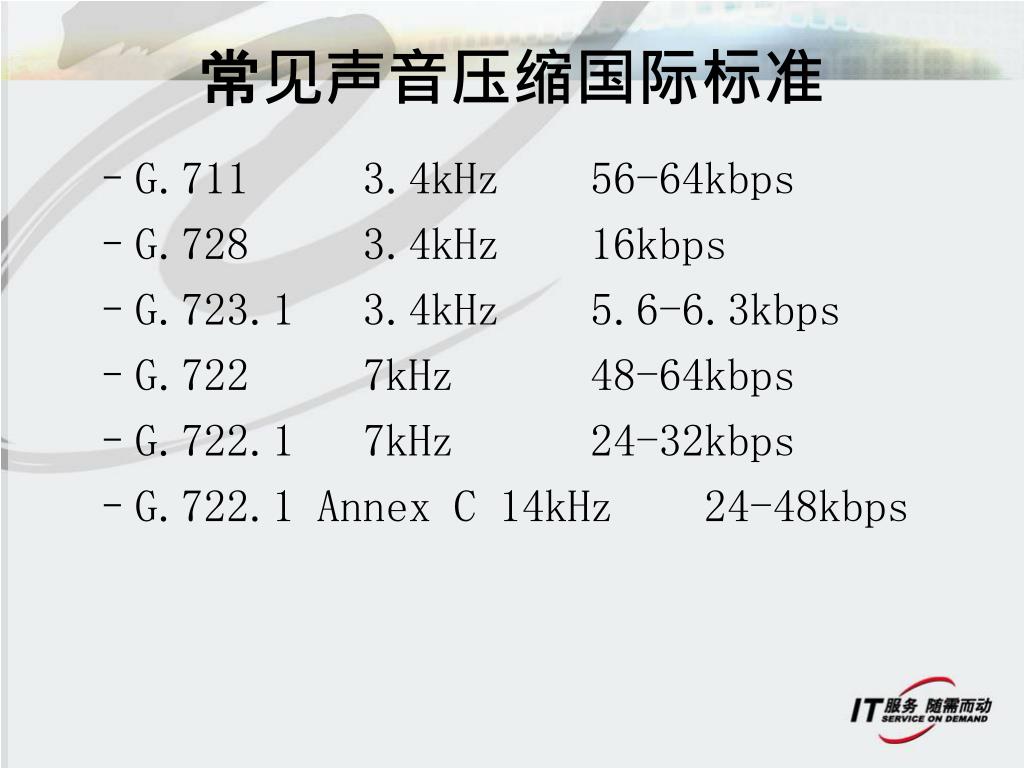

  10. 常见声音压缩国际标准 • G.7113.4kHz56-64kbps • G.7283.4kHz16kbps • G.723.13.4kHz5.6-6.3kbps • G.7227kHz48-64kbps • G.722.17kHz24-32kbps • G.722.1 Annex C 14kHz24-48kbps

  11. 常见数据共享国际标准 • T.120：多媒体会议的数据协议 • H.239：双流标准

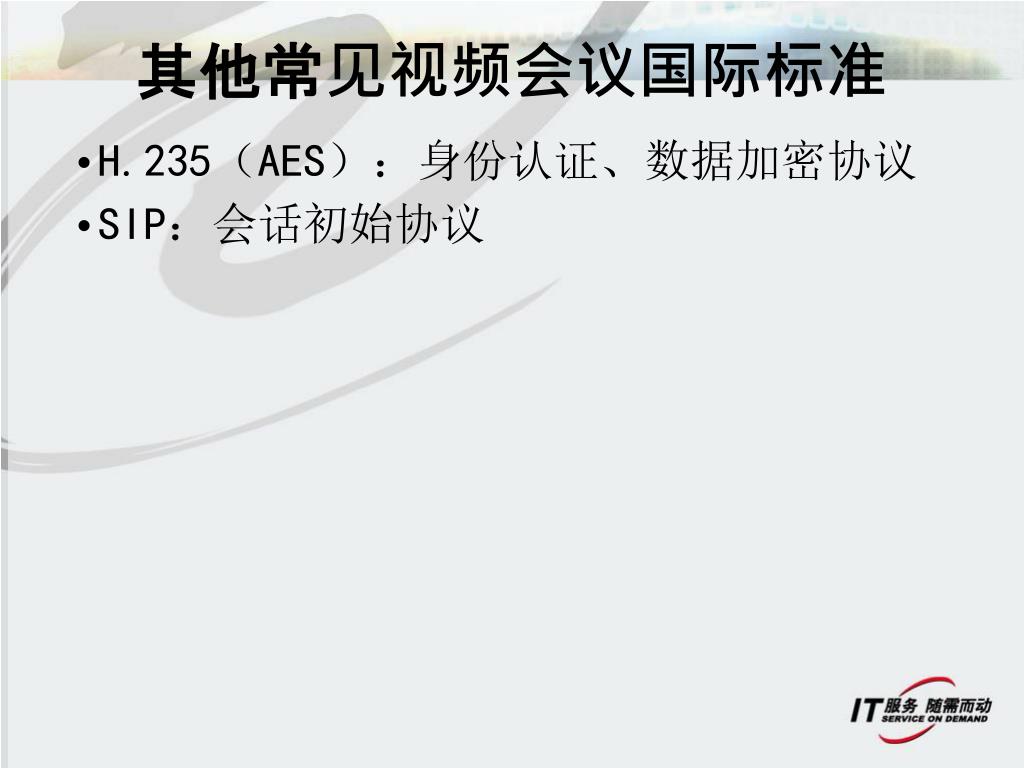

  12. 其他常见视频会议国际标准 • H.235（AES）：身份认证、数据加密协议 • SIP：会话初始协议

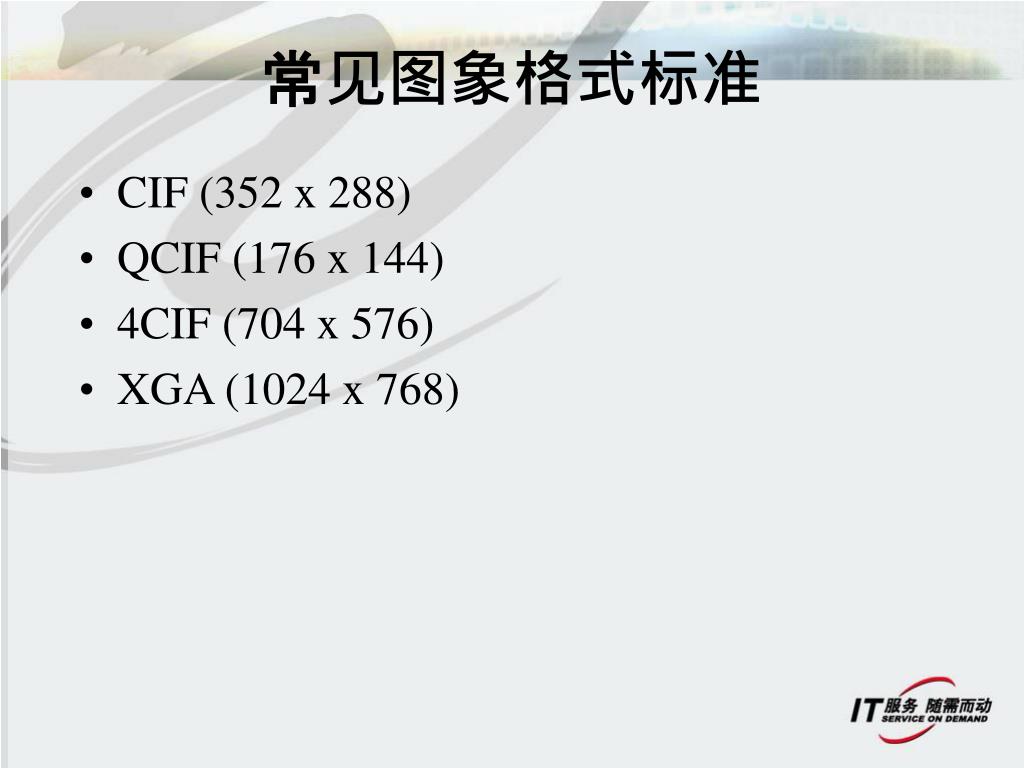

  13. 常见图象格式标准 • CIF (352 x 288) • QCIF (176 x 144) • 4CIF (704 x 576) • XGA (1024 x 768)

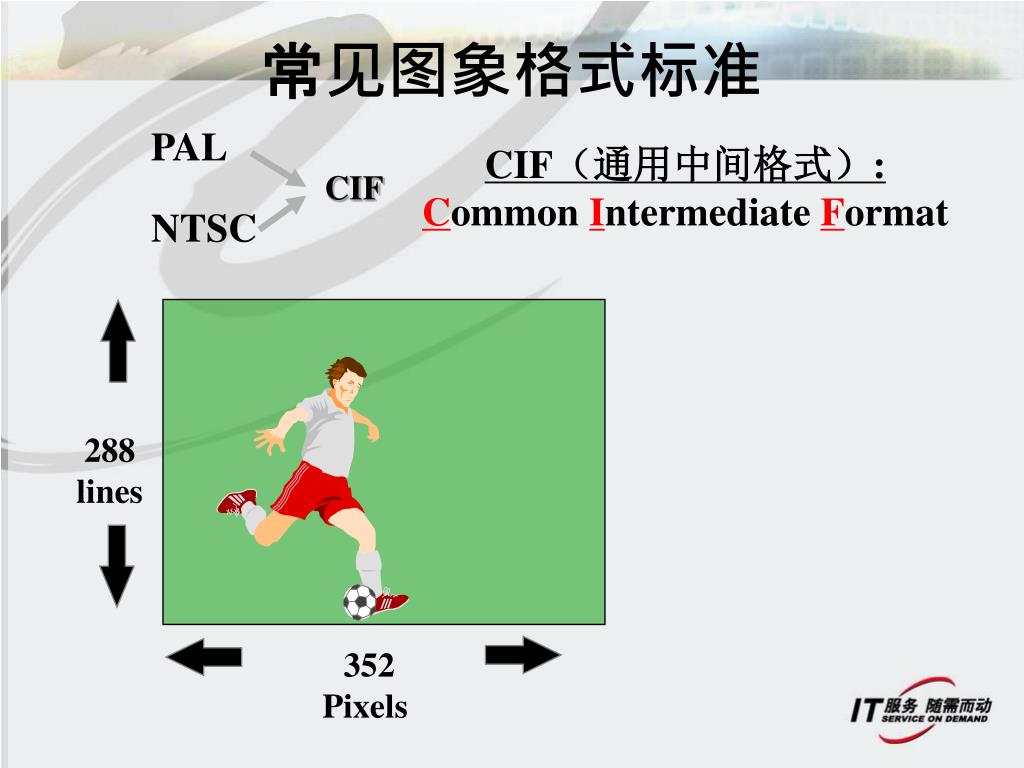

  14. 常见图象格式标准 CIF（通用中间格式）: Common Intermediate Format CIF PAL NTSC 288 lines 352 Pixels

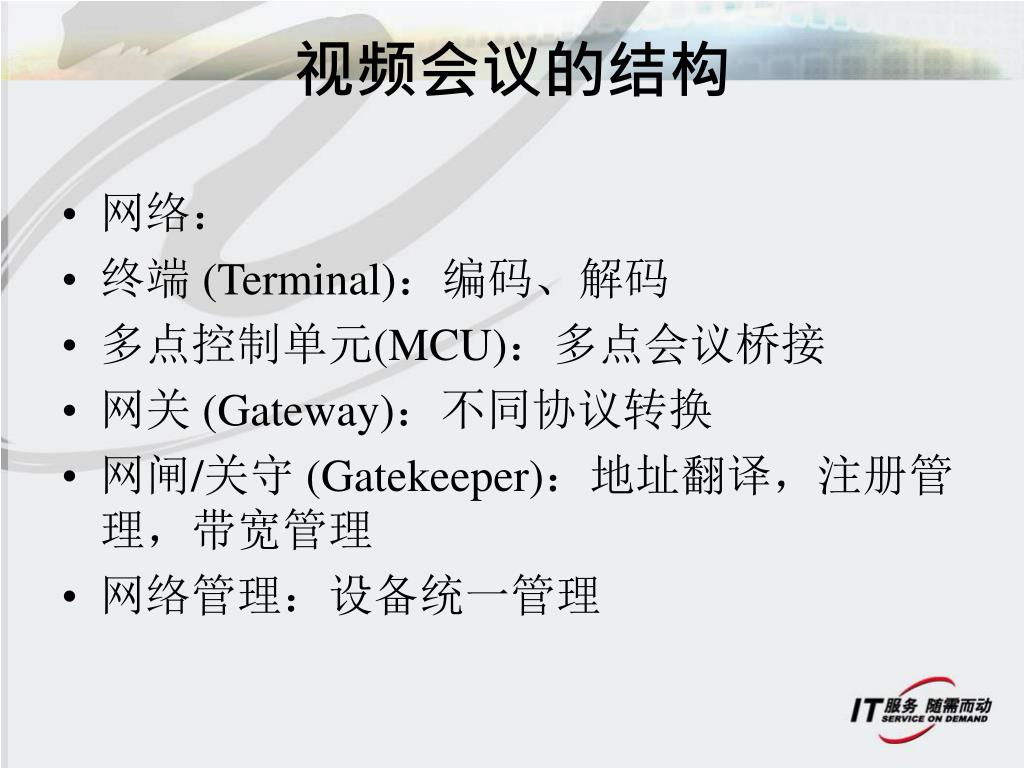

  15. 视频会议的结构 • 网络： • 终端 (Terminal)：编码、解码 • 多点控制单元(MCU)：多点会议桥接 • 网关 (Gateway)：不同协议转换 • 网闸/关守 (Gatekeeper)：地址翻译，注册管理，带宽管理 • 网络管理：设备统一管理

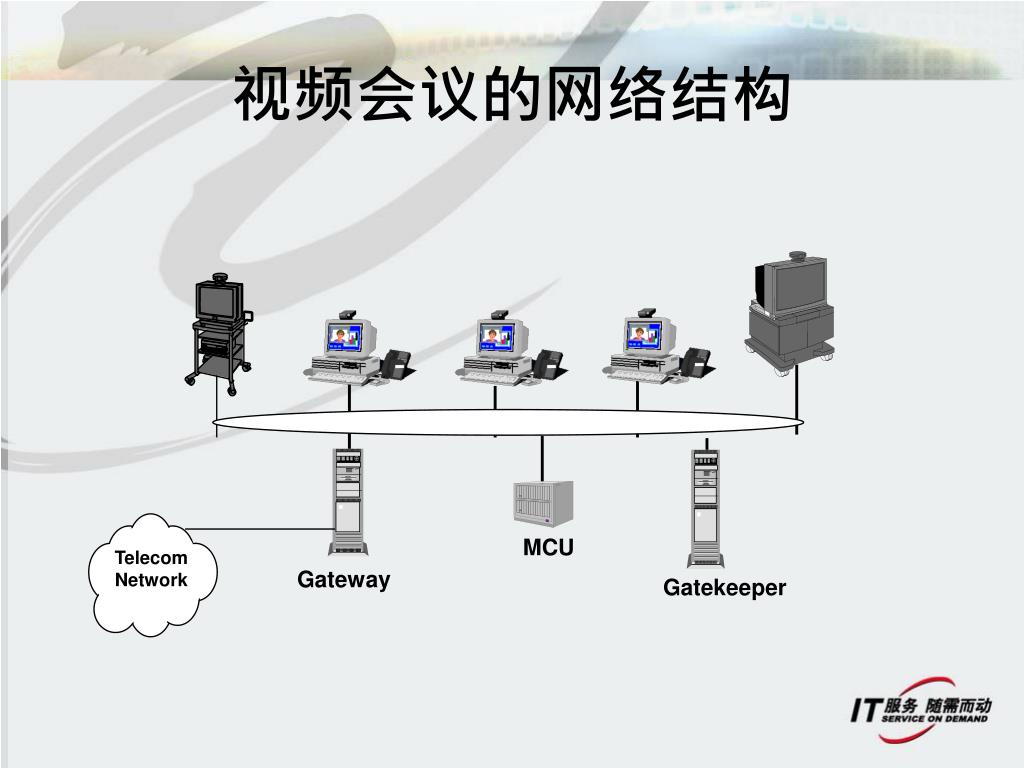

  16. Telecom Network 视频会议的网络结构 MCU Gateway Gatekeeper

  17. POLYCOM

  18. Corporate Headquarters – Pleasanton, CA Corporate Headquarters – Pleasanton, CA Corporate Headquarters – Pleasanton, CA Corporate Headquarters – Pleasanton, CA Oslo Calgary Monmouth Monmouth Monmouth Amsterdam Amsterdam Vancouver Vancouver London Vancouver London London Ottawa Munich Boston Toronto Paris Boston Zurich Boston Beijing Denver Silicon Valley Silicon Valley Silicon Valley Madrid Silicon Valley Chicago New York Seoul Atlanta Washington D.C. Atlanta Tel Aviv Los Angeles Tel Aviv Shanghai Atlanta Tokyo Austin Tel Aviv Austin Austin Dongguan Guangzhou New Dehli Mexico City Hong Kong Bangkok Bangkok Mumbai Bangkok Singapore Lima Sao Paulo Santiago Sydney Corporate Headquarters Corporate Headquarters Corporate Headquarters Buenos Aires Melbourne Research & Development Research & Development Research & Development Corporate Headquarters Manufacturing & Logistics Manufacturing & Logistics Manufacturing & Logistics Research & Development Sales & Support Sales & Support Sales & Support Manufacturing & Logistics Sales & Support 全球最大的多媒体通信专业厂商

  19. 市场总量 骨干网项目 宝利通—行业龙头

  20. 能源集团 金融集团 电信运营商 IT企业和零售行业 政府 教育 企业集团 用户是谁？

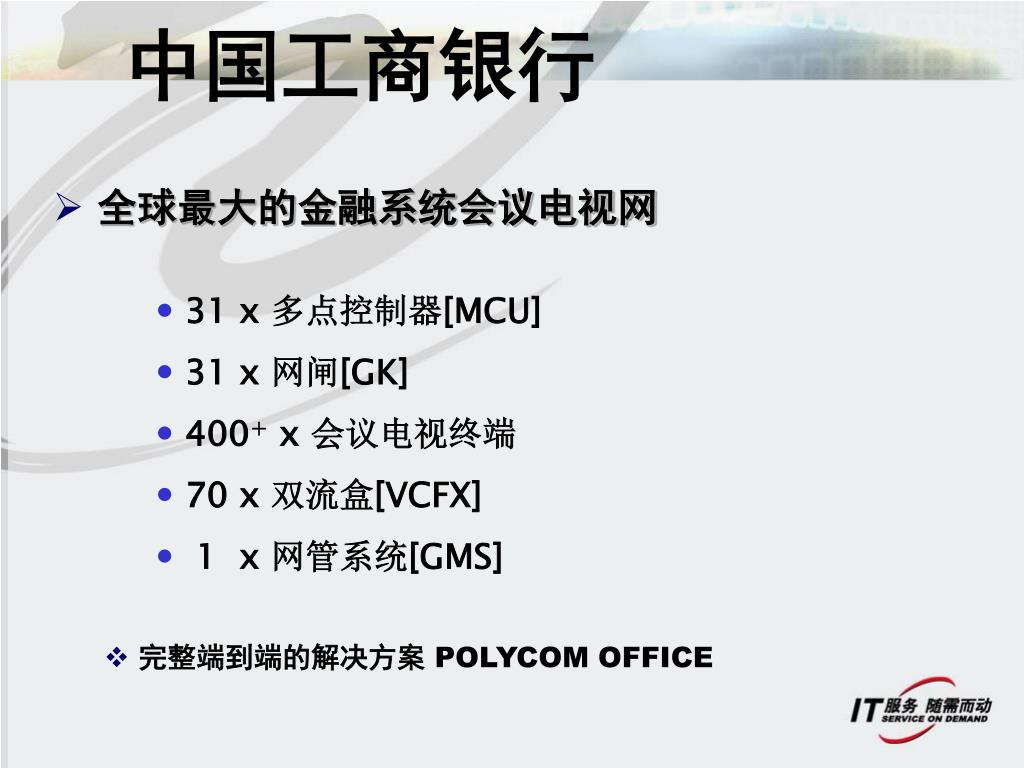

  21. 中国工商银行 • 全球最大的金融系统会议电视网 • 31 x 多点控制器[MCU] • 31 x 网闸[GK] • 400+ x 会议电视终端 • 70 x 双流盒[VCFX] • 1 x 网管系统[GMS] • 完整端到端的解决方案POLYCOM OFFICE

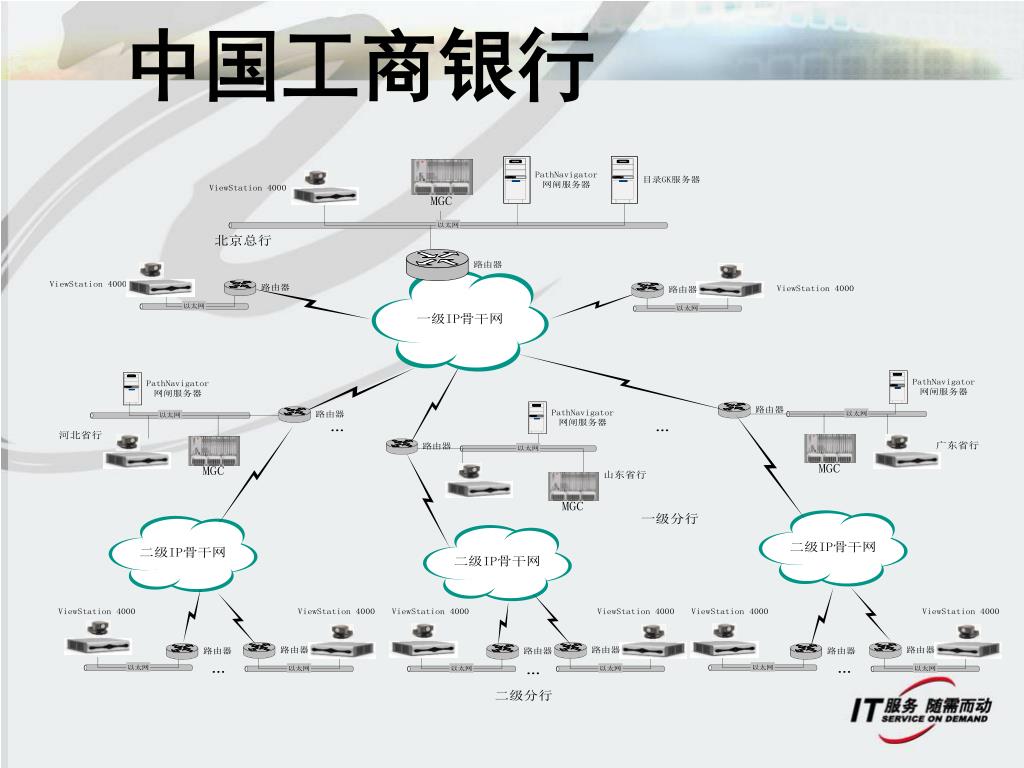

  22. 中国工商银行

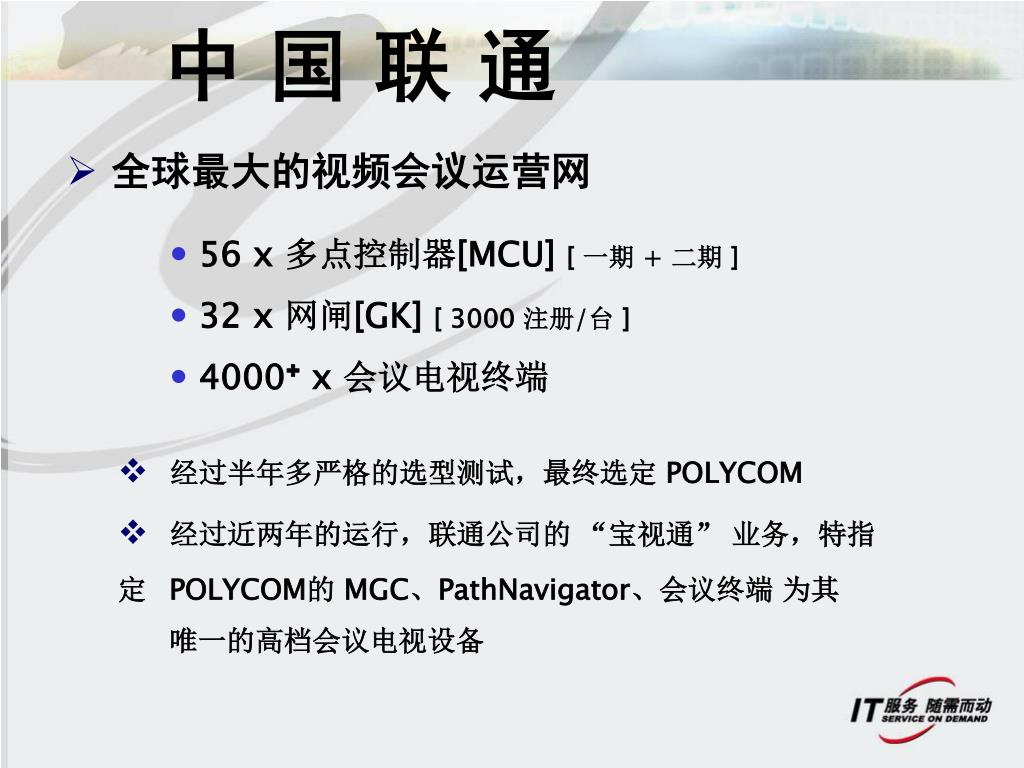

  23. 中 国 联 通 • 全球最大的视频会议运营网 • 56 x 多点控制器[MCU] [ 一期 + 二期 ] • 32 x 网闸[GK] [ 3000 注册/台 ] • 4000+ x 会议电视终端 • 经过半年多严格的选型测试，最终选定 POLYCOM • 经过近两年的运行，联通公司的 “宝视通” 业务，特指定 POLYCOM的 MGC、PathNavigator、会议终端 为其 唯一的高档会议电视设备

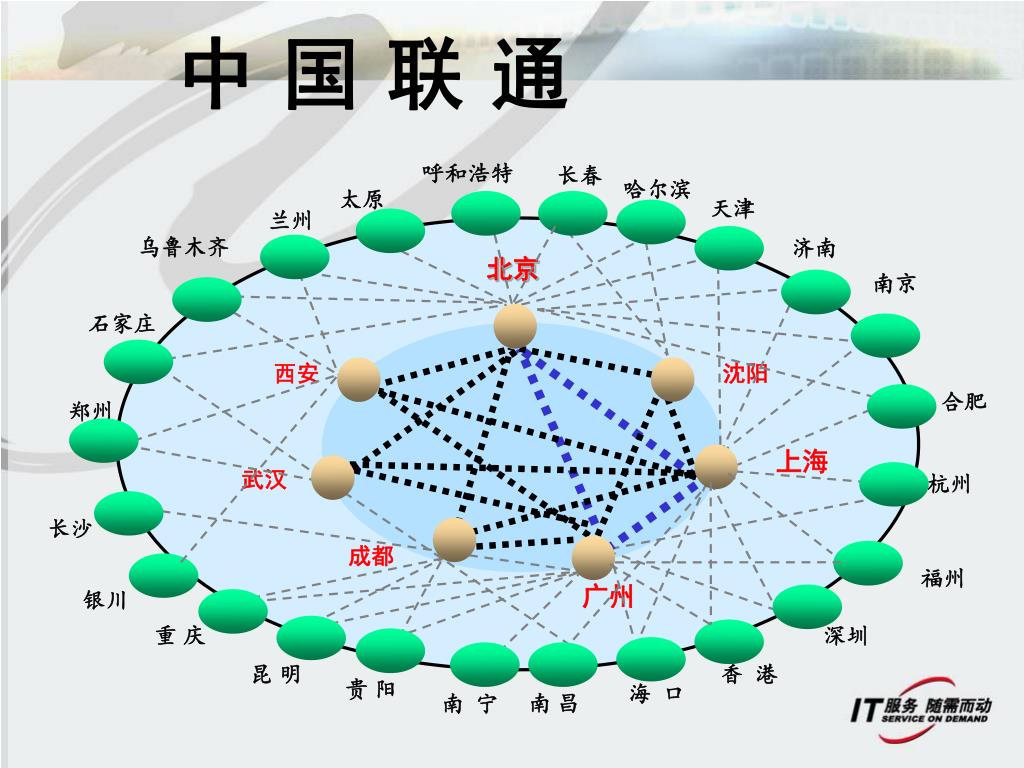

  24. 呼和浩特 长春 哈尔滨 太原 天津 兰州 乌鲁木齐 济南 北京 南京 石家庄 西安 沈阳 合肥 郑州 上海 武汉 杭州 长沙 成都 福州 广州 银川 深圳 重 庆 昆 明 香 港 贵 阳 海 口 南 昌 南 宁 中 国 联 通

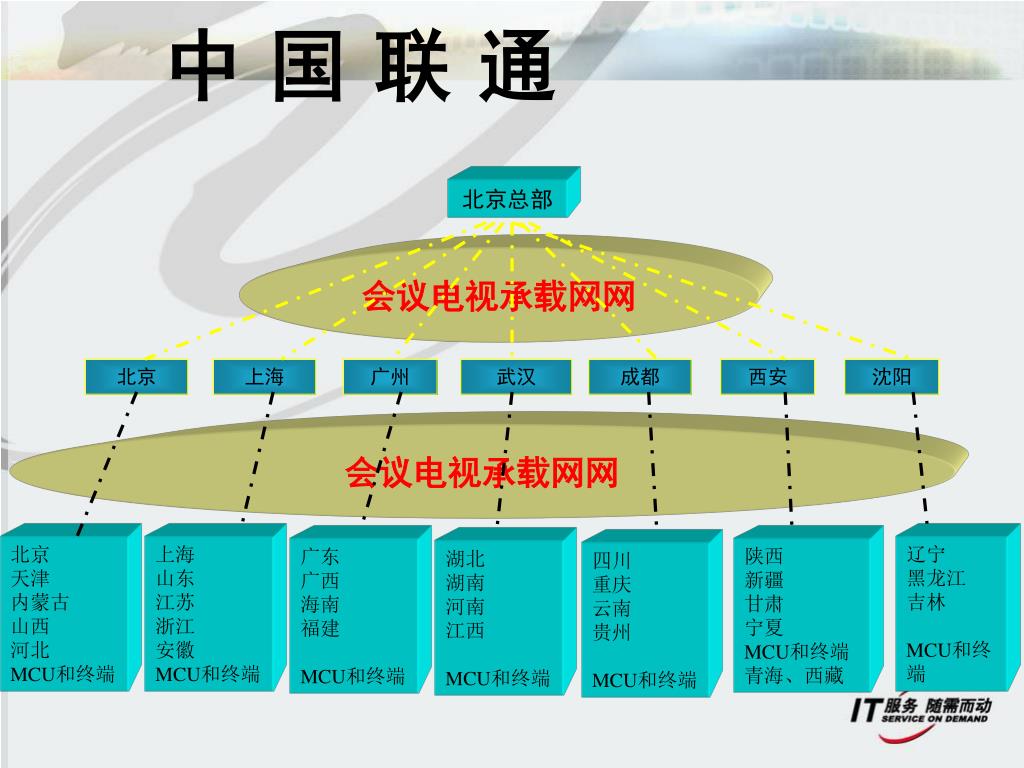

  25. 北京总部 会议电视承载网网 北京 上海 广州 武汉 成都 西安 沈阳 会议电视承载网网 辽宁 黑龙江 吉林 MCU和终端 北京 天津 内蒙古 山西 河北 MCU和终端 上海 山东 江苏 浙江 安徽 MCU和终端 陕西 新疆 甘肃 宁夏 MCU和终端青海、西藏 广东 广西 海南 福建 MCU和终端 湖北 湖南 河南 江西 MCU和终端 四川 重庆 云南 贵州 MCU和终端 中 国 联 通

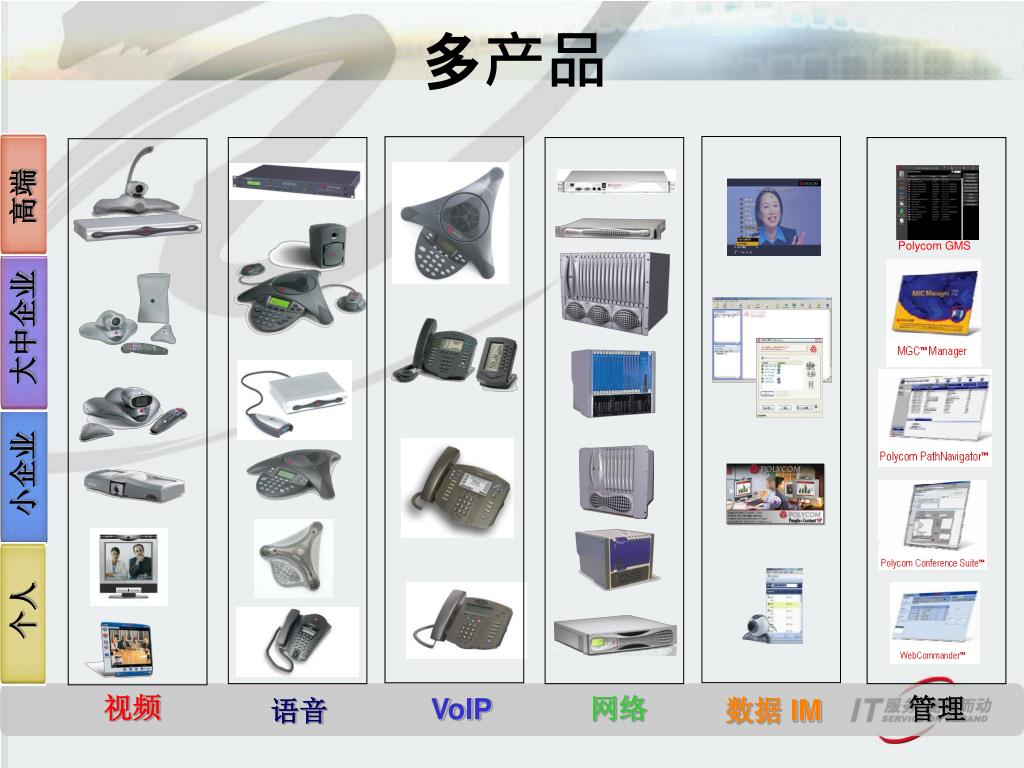

  26. Polycom GMS 视频 网络 管理 VoIP 数据 IM 语音 多产品 高端 大中企业 小企业 个人

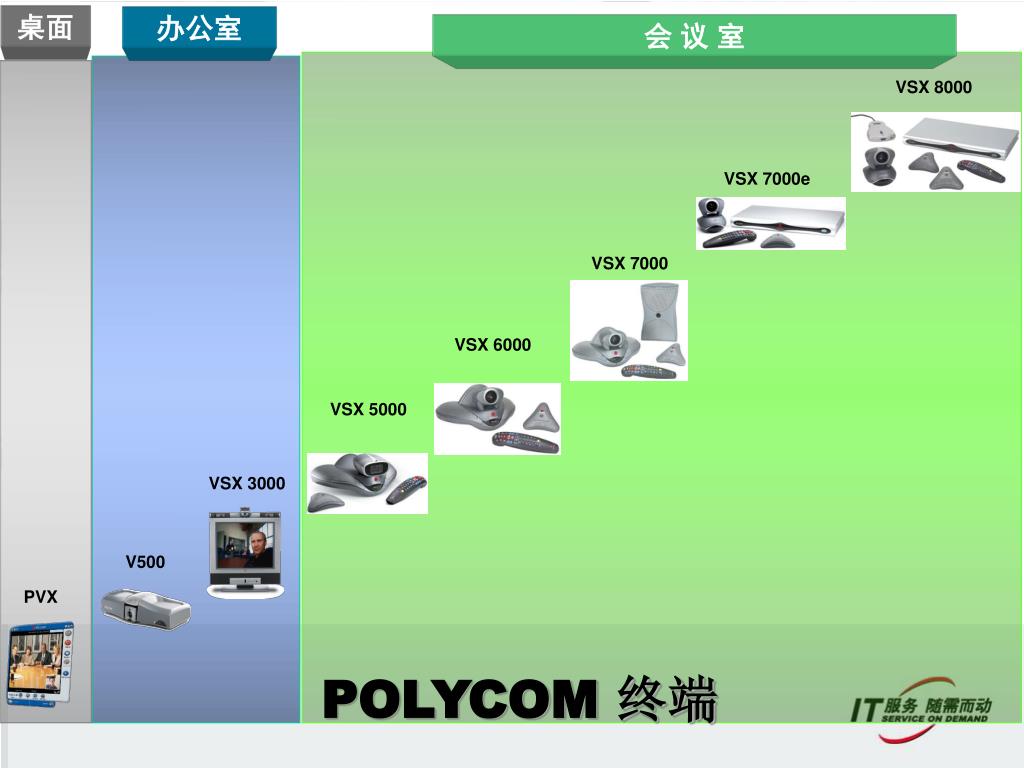

  27. VSX 8000 VSX 7000e VSX 7000 VSX 6000 VSX 5000 VSX 3000 V500 PVX 桌面 办公室 会 议 室 视频产品一览 POLYCOM 终端

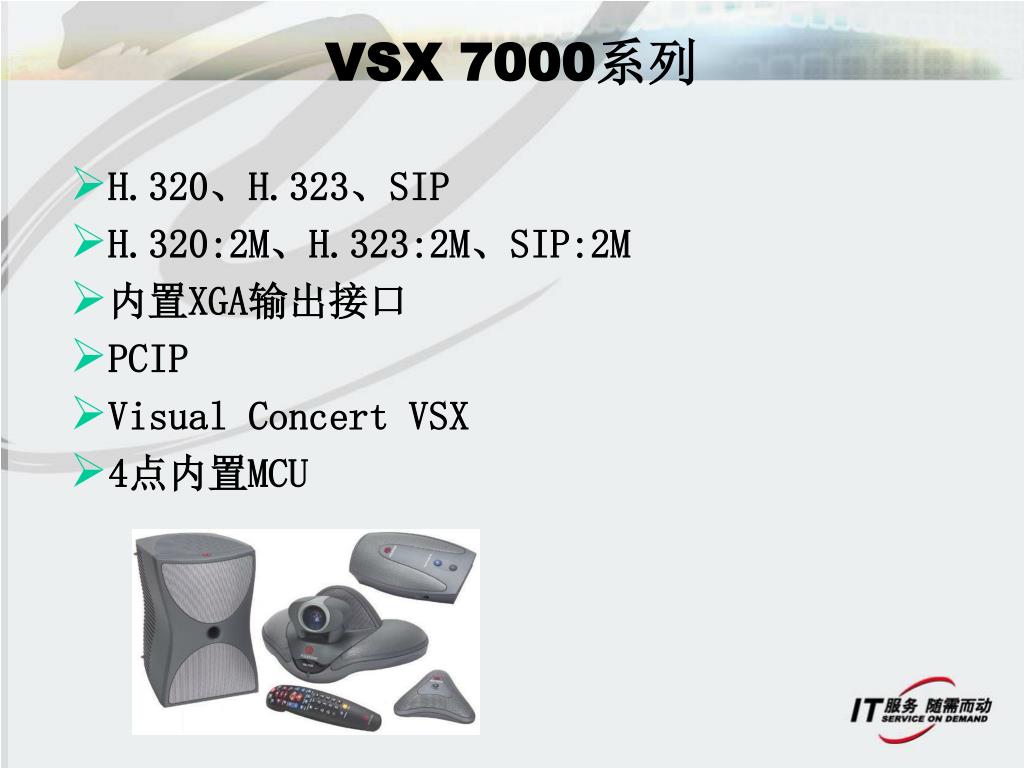

  28. VSX 7000系列 • H.320、H.323、SIP • H.320:2M、H.323:2M、SIP:2M • 内置XGA输出接口 • PCIP • Visual Concert VSX • 4点内置MCU

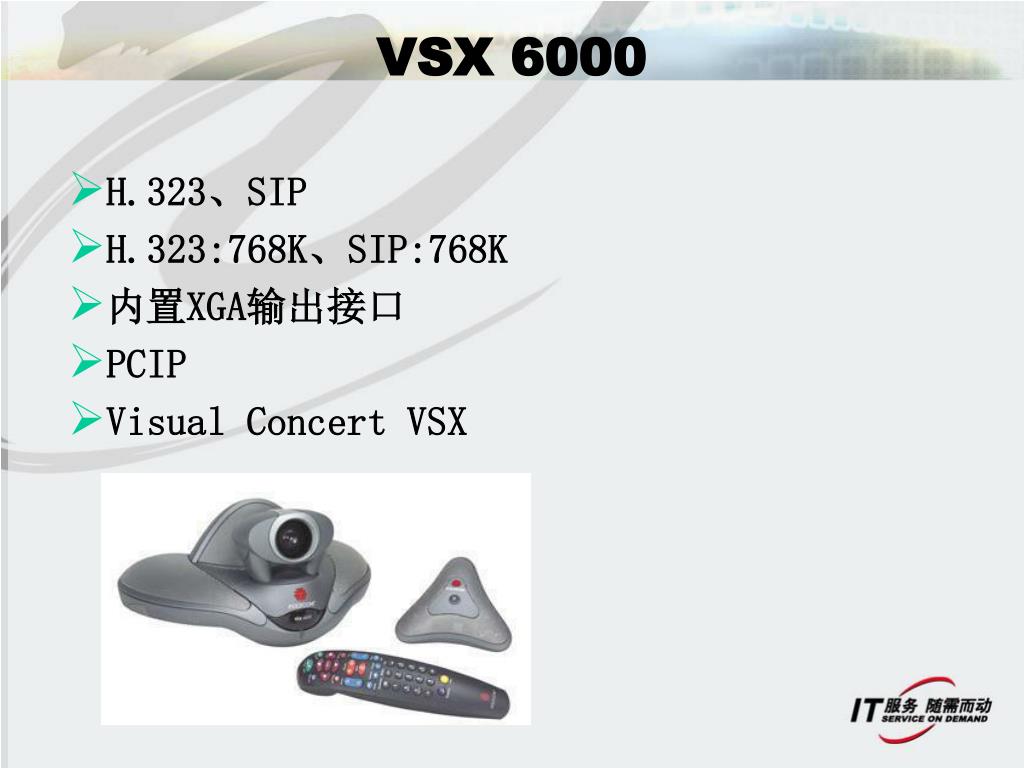

  29. VSX 6000 • H.323、SIP • H.323:768K、SIP:768K • 内置XGA输出接口 • PCIP • Visual Concert VSX

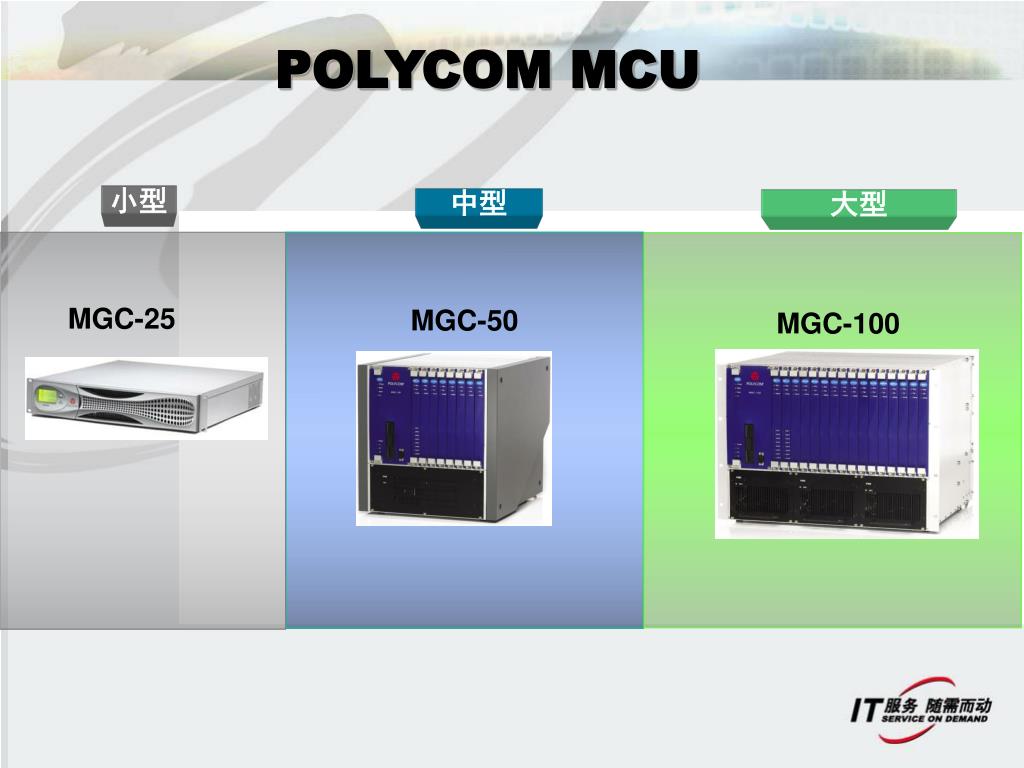

  30. MGC-25 MGC-50 MGC-100 POLYCOM MCU 小型 中型 大型

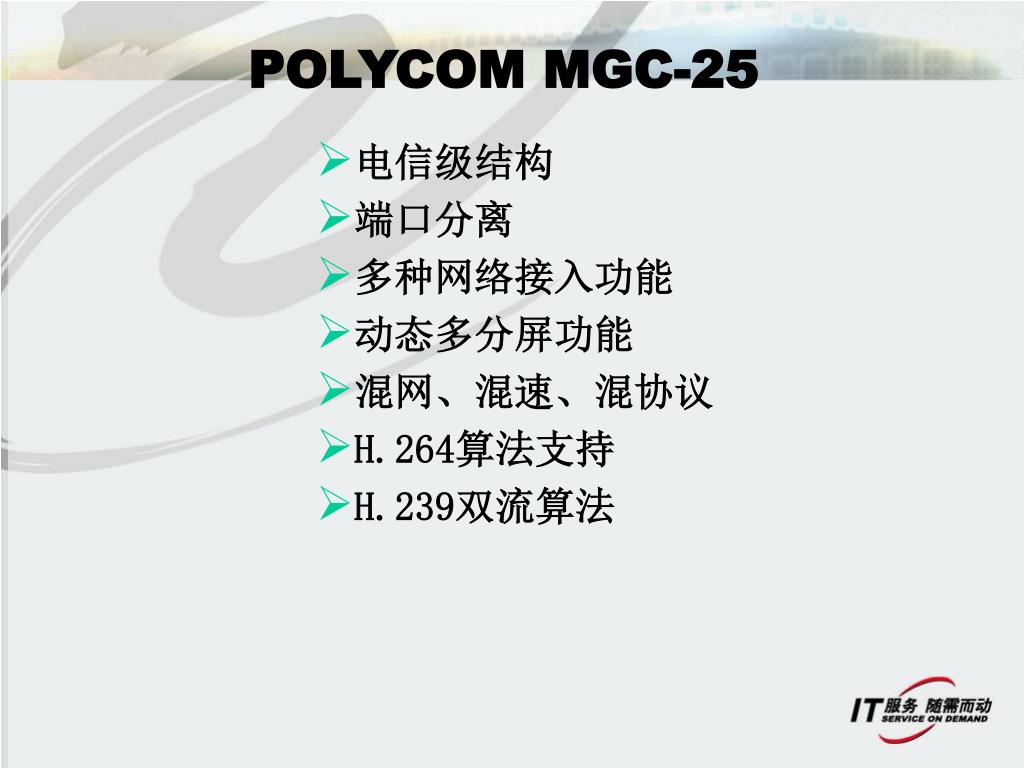

  31. POLYCOM MGC-25 • 电信级结构 • 端口分离 • 多种网络接入功能 • 动态多分屏功能 • 混网、混速、混协议 • H.264算法支持 • H.239双流算法

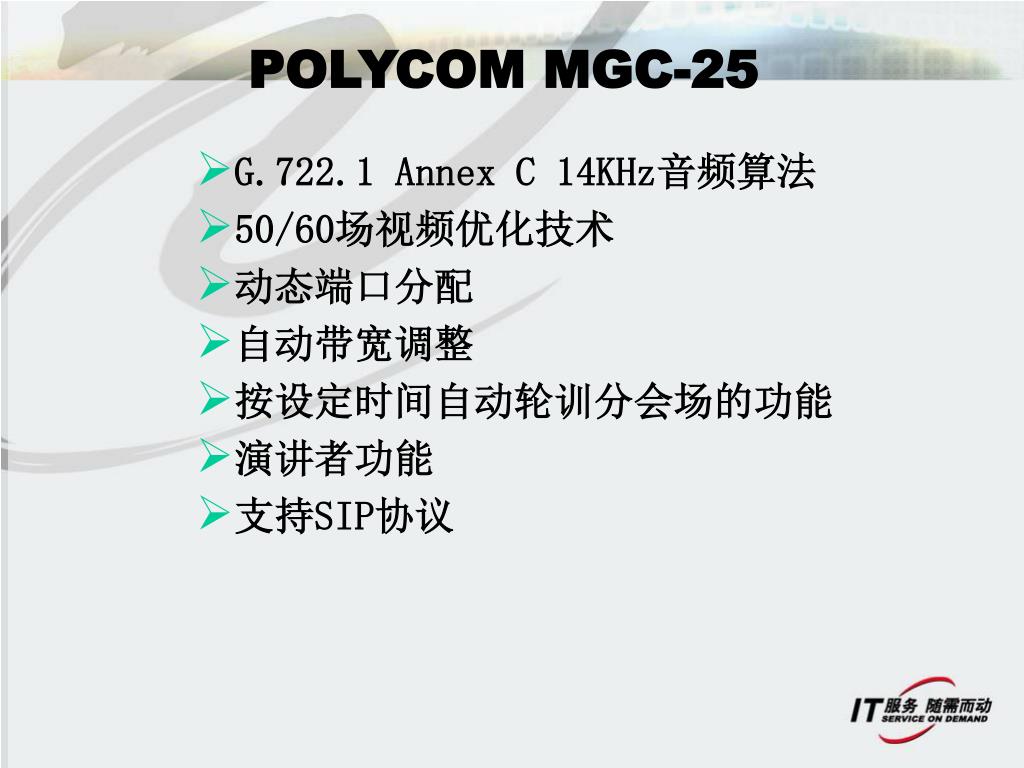

  32. POLYCOM MGC-25 • G.722.1 Annex C 14KHz音频算法 • 50/60场视频优化技术 • 动态端口分配 • 自动带宽调整 • 按设定时间自动轮训分会场的功能 • 演讲者功能 • 支持SIP协议

  33. 谢谢
