1. Презентация электронных таймеров серии CT

2. 3 серии продукции CT-S, CT-E и CT-D D серия E серия S серия Новинка 17.5mm 22.5mm 22.5mm

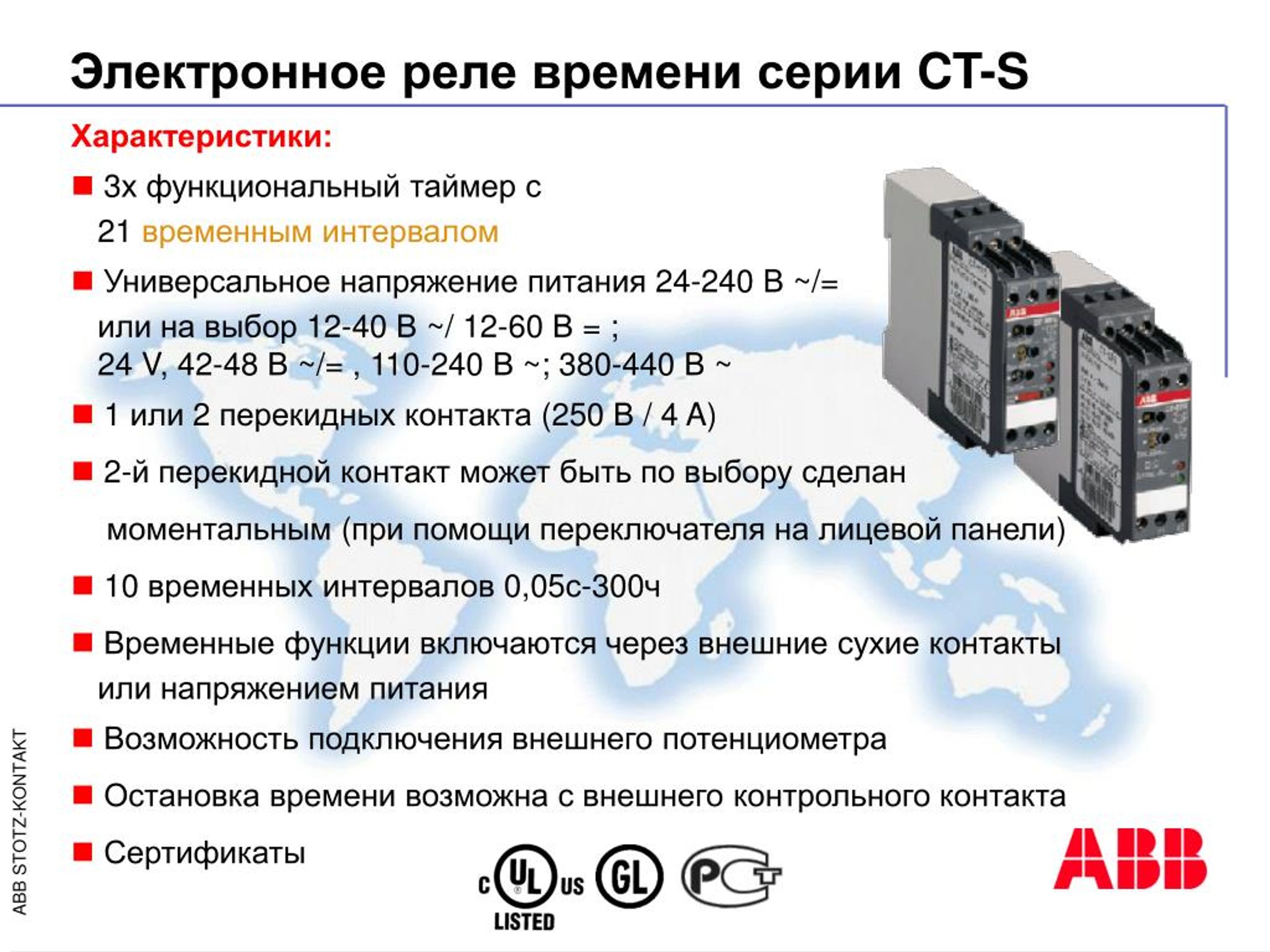

3. Электронное реле времени серии CT-S Характеристики:  3хфункциональный таймерс 21 временным интервалом Универсальное напряжение питания 24-240 В~/= илина выбор 12-40 В~/ 12-60 В = ; 24 V, 42-48 В~/= , 110-240 В~; 380-440 В~  1 или 2 перекидных контакта (250 В / 4 A)  2-йперекидной контактможет быть по выбору сделан моментальным (при помощи переключателя на лицевой панели)  10 временных интервалов 0,05с-300ч Временные функции включаются через внешние сухие контакты или напряжением питания Возможность подключения внешнего потенциометра Остановка времени возможна с внешнего контрольного контакта Сертификаты

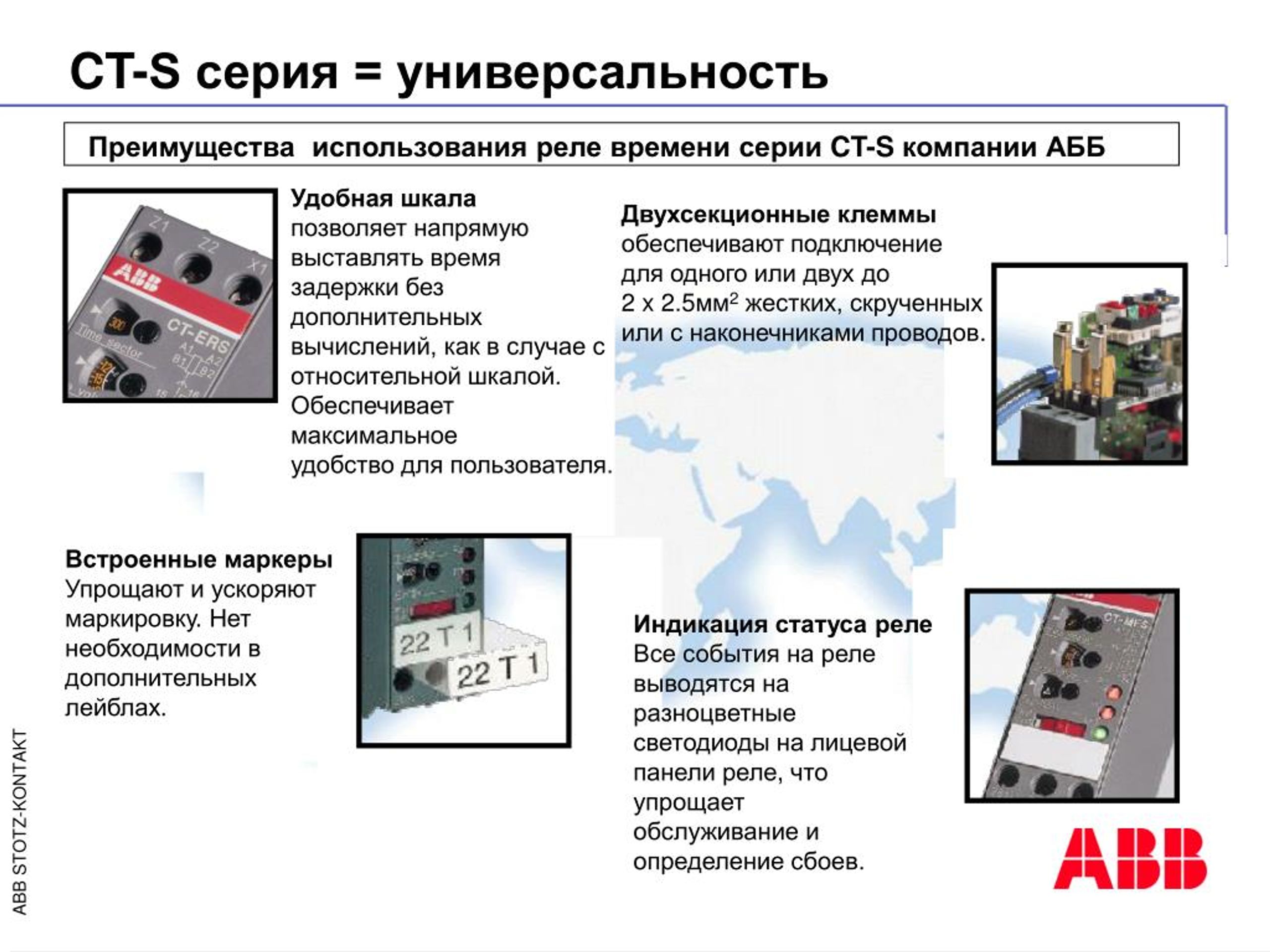

4. CT-S серия = универсальность Преимущества использования реле времени серии CT-S компании АББ Удобная шкала позволяет напрямую выставлять время задержки без дополнительных вычислений,как в случае с относительной шкалой. Обеспечивает максимальное удобство для пользователя. Двухсекционные клеммы обеспечивают подключение для одного или двух до 2 x 2.5мм2жестких, скрученных или с наконечниками проводов. Встроенные маркеры Упрощают и ускоряют маркировку. Нет необходимости в дополнительных лейблах. Индикация статуса реле Все события на реле выводятся на разноцветные светодиоды на лицевой панели реле, что упрощает обслуживание и определение сбоев.

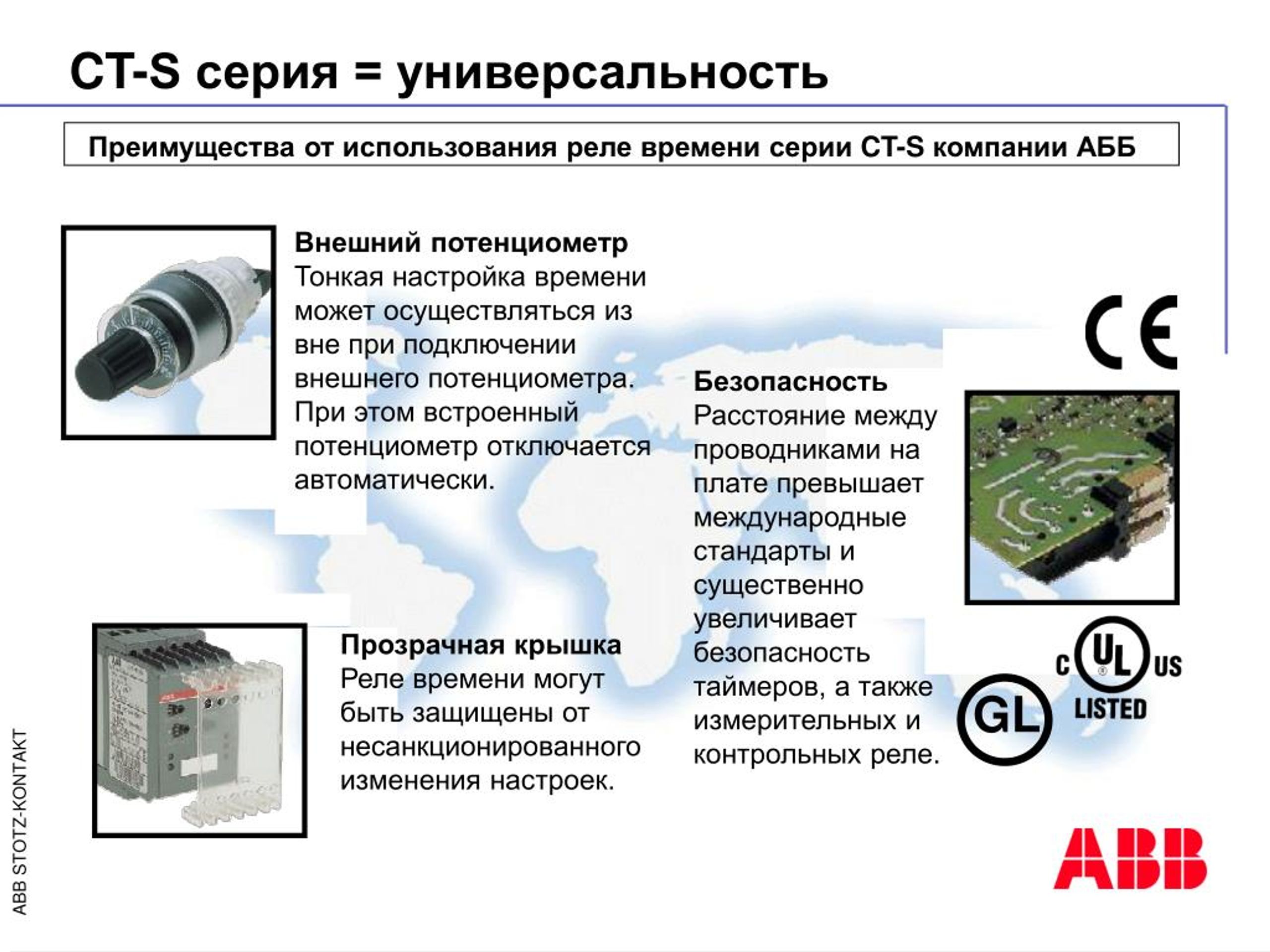

5. CT-S серия = универсальность Преимущества от использования реле времени серии CT-S компании АББ Внешний потенциометр Тонкая настройка времени может осуществляться из вне при подключении внешнего потенциометра. При этом встроенный потенциометр отключается автоматически. Безопасность Расстояние между проводниками на плате превышает международные стандарты и существенно увеличивает безопасность таймеров, а также измерительных и контрольных реле. Прозрачная крышка Реле времени могут быть защищены от несанкционированного изменения настроек. GL

6. CT-S серия – настройка времени Белая шкала Желтая шкала Выбор шкалы задержки Диапазон времени 1 с3 c 10 с30 c 100 с300 c 30 мин 300 мин 30 ч 300 ч CT-S серия имеет 10 диапазонов времениот 0.05 с до 300 ч На шкале показано максимальное значение диапазона. Тонкая настройка времени Удобная шкалапозволяет напрямую выставлятьвремя задержки без дополнительных расчетов. Время 0,05...1 c 0,15...3 c 0,5...10 c 1,5...30 c 5...100 c 15...300 c 1,5...30 мин 15...300 мин 1,5...30 ч 15...300 ч

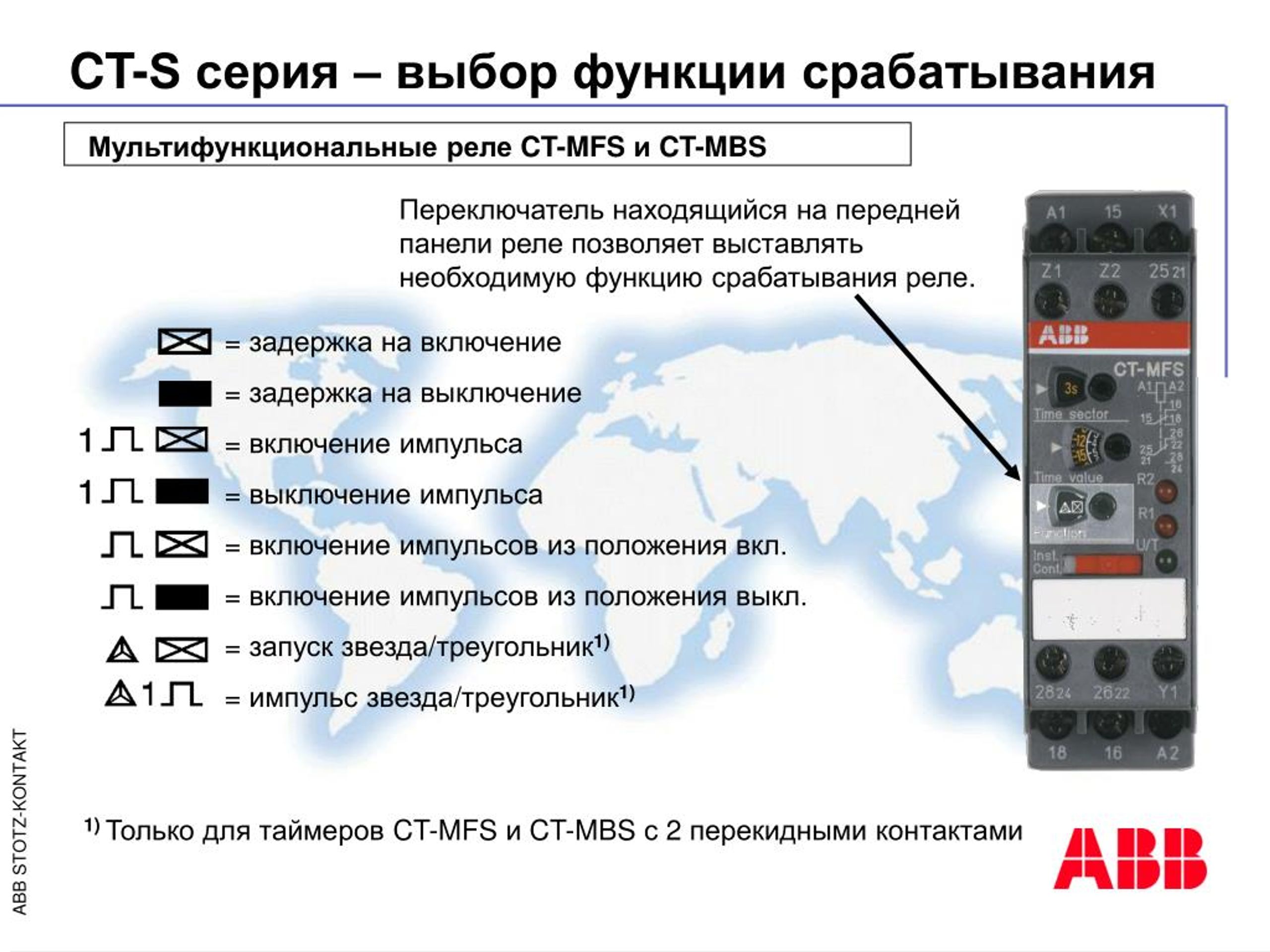

7. CT-S серия – выбор функции срабатывания Мультифункциональные реле CT-MFS и CT-MBS Переключатель находящийся на передней панели реле позволяет выставлять необходимуюфункцию срабатывания реле. = задержка на включение = задержка на выключение = включение импульса = выключение импульса = включение импульсов из положения вкл. = включение импульсов из положения выкл. = запуск звезда/треугольник1) = импульс звезда/треугольник1) 1) Только для таймеров CT-MFS и CT-MBS с 2 перекидными контактами

8. CT-S серия – моментальные контакты Выбор моментального срабатывания контактовтаймера CT-S Красный переключатель на передней панели таймера используется для выбораперекидного контакта №2 моментальным или с задержкой синхронизированным сперекидным контактом №1. влево = моментальный контакт вправо = с задержкой Функция встроена во все таймеры CT-S серии оборудованные двумя перекидными контактами.

9. R2:2-й таймер, красный LED горит если контакт 25-28 закрыт, прибор работает. R1:1-й таймер, красный LED горит если контакт 15-18 закрыт, прибор работает. U/T:зеленый LED горит постоянно, если есть напряжение питания. Мигает во время отсчета времени CT-S серия – Индикатор состояния таймера Индикация состояния таймера с использованием светодиодов (LEDs) 3 LEDs расположенные на передней панели показывают все стадии работы таймера в настоящем времени, что упрощает эксплуатацию иобнаружение неисправностей.

10. CT-S серия – маркировка на передней панели Диаграмма контактов Схема работы перекидных контактов и подключение питания представлена на лицевой панели, что упрощает подключение таймера. 15-16/18: маркировка 1-го перекидного контакта 25-26/28:маркировка 2-го перекидного контакта (с задержкой срабатывания) 21-22/24:маркировка 2-го перекидного контакта (моментального срабатывания) 15, 25(21) = обычные контакты 16, 26(22) = нормально закрытые контакты 28, 28(24) = нормально открытые контакты

11. CT-S серия – маркировка терминалов Подключение контрольных контактов CT-S серия может контролироваться с внешних контактов. Y1-Z2: внешний запуск таймера путем открытия ”сухих” контактов X1-Z2:остановка таймера путем закрытияконтактов, таймер запускается сновапри открытии контактов с сохраненного значения Z1-Z2:внешняя тонкая настройка времени путем подключения 50 кОм потенциометра. Внутренний порт автоматически отключается вне зависимости от его положения. Напряжение питания A1-A2: 24-240 В ~/= (CT-MFS, CT-ARS) A1-A2: 110-240 В ~ A2-B1: 24 В ~/= A2-B2: 42-48 В ~/=

12. Электронное реле времени серии CT-E Характеристики:  2 функции - (24-240 В ~/=) и 12 единичных функций Одно или двух диапазонное напр. питания 24 В ~/=, 110-130 В ~; 220-240 В ~ Контакты: 1 перекидной (250 В / 4 A) или полупроводниковый (тиристор 0,8 A) Одно-функциональные устройства содним интервалом времени 0.1-10с; 0.3-30с; 3-300с; 0.3-30мин. Мульти-функциональное устройствос 8 интервалами времениот 0.05с-100ч Международные сертификаты

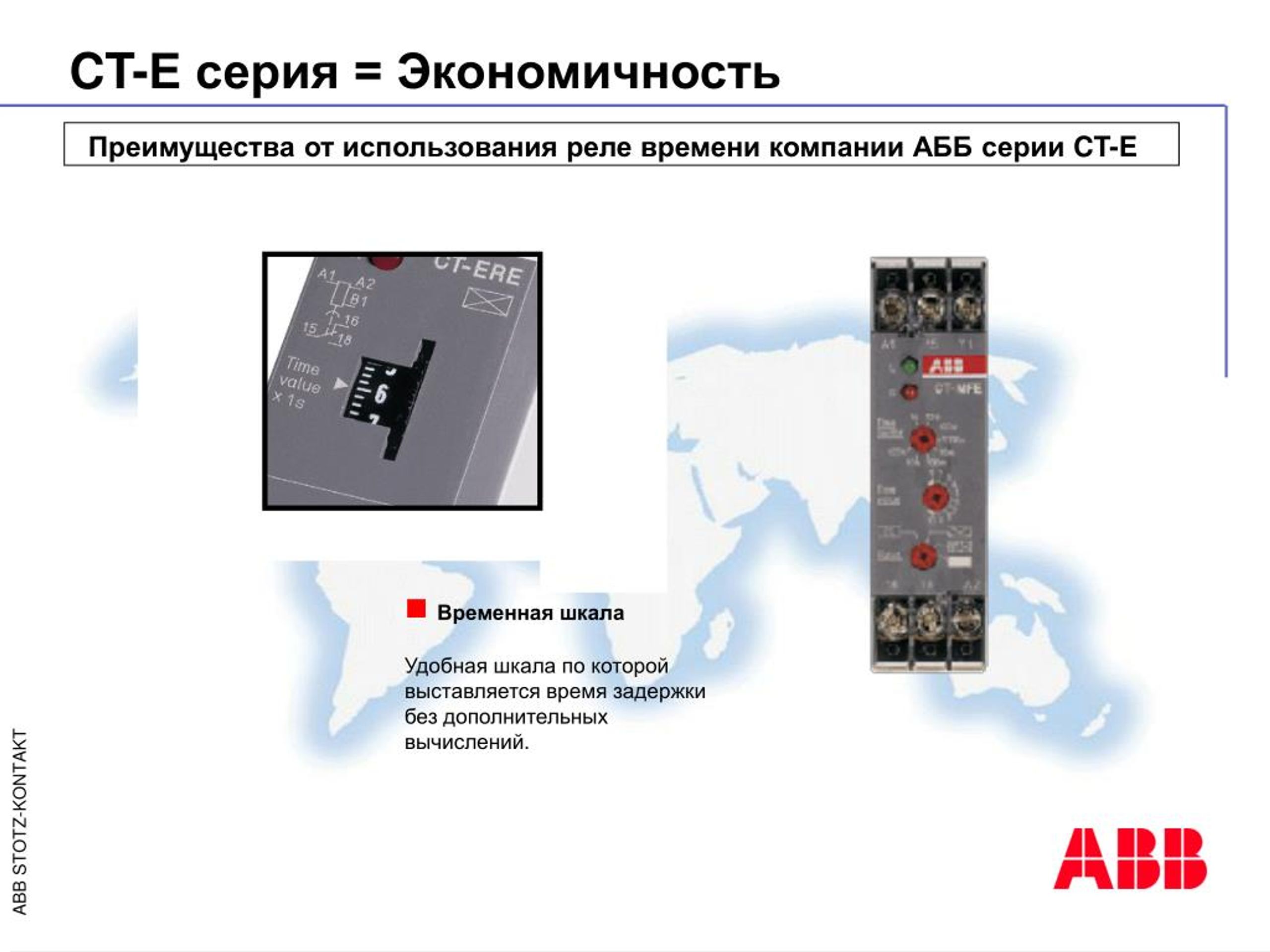

13. CT-E серия = Экономичность Преимущества от использования реле времени компании АББ серии CT-E Временная шкала Удобная шкала по которой выставляется время задержки без дополнительных вычислений.

14. Компактное электронное реле времени серии CT-D Характеристики:  1 функциональное и 5 функциональное Диапазоны напр. питания A1-A2 24-240 В ~ / 24-48 В= Один перекидной контакт (250 В / 8 A)  7 временных интервалов 0,05с-100ч Параллельная нагрузка на контрольныеконтакты Международные сертификаты

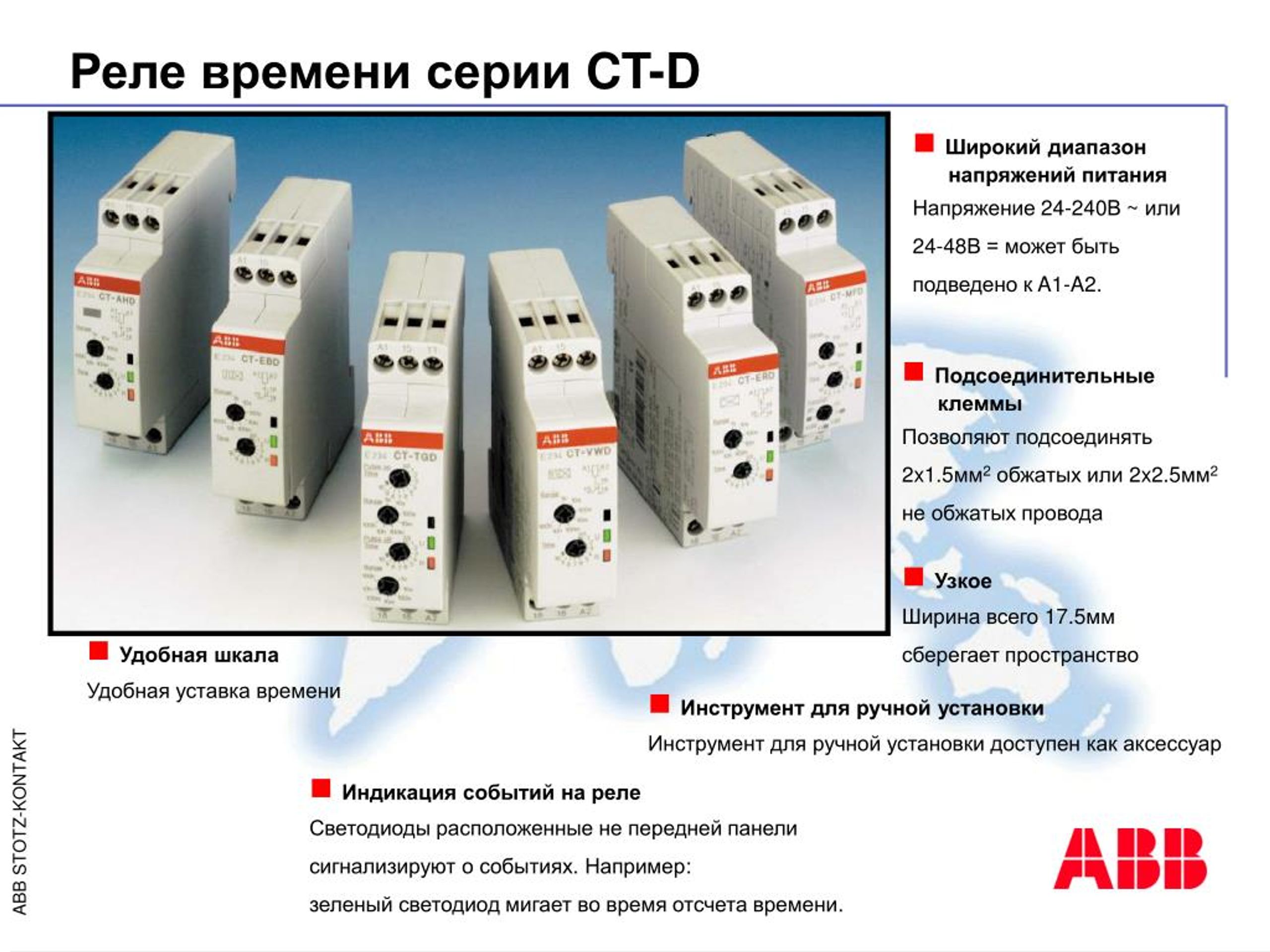

15. Реле времени серии CT-D Широкий диапазон напряжений питания Напряжение 24-240В ~ или 24-48В =может быть подведено к A1-A2. Подсоединительные клеммы Позволяют подсоединять 2x1.5мм2обжатых или 2x2.5мм2 не обжатых провода Узкое Ширина всего 17.5мм сберегает пространство Удобная шкала Удобная уставка времени Инструмент для ручной установки Инструмент для ручной установки доступен как аксессуар Индикация событий на реле Светодиоды расположенные не передней панели сигнализируют о событиях. Например: зеленый светодиод мигает во время отсчета времени.
