Presentation Transcript

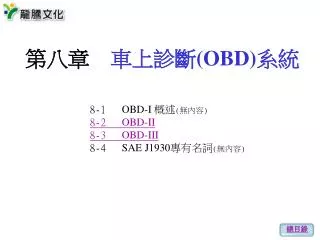

slide1

總目錄

第八章 車上診斷(OBD)系統

8-1 OBD-I 概述(無內容)

8-2 OBD-II

8-3 OBD-III

8-4 SAE J1930專有名詞(無內容)

slide2

統一故障代碼標準:

OBD-II 故障代碼由一個字母及4個數字組成,例如FORD車系的故障碼如下:

P

0

3

0

1

代表原廠定義的故障項目

代表SAE定義的故障範圍

代表測試系統

代表故障碼由SAE(或汽車製造廠)所定義

(1)英文字母:代表測試系統

B(Body):車身碼

C(Chassis):底盤碼

P(Power Train):動力傳動碼

U:網路碼。

節目錄

有下一頁

8-2 OBD-II

slide3

節目錄

8-2 OBD-II

(2)第 1 個數字:

0:由SAE所定義

1:由汽車製造廠所定義。

(3)第 2 個數字:代表故障的範圍

1:汽油與空氣計量控制

2:汽油與空氣計量控制,僅噴油嘴電路

3:點火系統或不點火

4:排放控制

5:車速控制及怠速控制系統

6:PCM與輸出電路

7:變速箱

8:與動力傳動不相關。

(4)第 3、4 個數字:代表原廠定義的故障項目。

slide4

節目錄

8-3 OBD-III

1. CARB從1994年起便開始進行OBD-III測試規劃。

2. OBD-III計劃主要在縮短由OBD-II系統偵測出排放

廢氣故障後到車輛進廠維修間的時間延遲。

3. OBD-III計劃需要下列新科技產品配合實施:

(1)路邊讀送系統。

(2)衛星系統。
