  1. Bahan AjarInstalasi Penerangan B.A

  2. Daftar isi Definisi Ketentuan rancangan • Gambarsituasidan instalasi • Rekapitulasi <<

  3. definisi • Buku PUIL ( PeraturanUmumInstalasiListrik ) adalahsuatuperaturanygsudahmenjadikeputusanpemerintah, ygberisiPeraturanPemasanganInstalasiListrikdengantujuanuntukmemberipetunjukpengaturan, ditinjaudarisegikeamanan, keindahandanketertiban.

  4. 4.1.2 Ketentuanrancanganinstalasilistrik • 4.1.2.1 Rancanganinstalasilistrikialahberkasgambarrancangandanuraianteknik yang digunakansebagaipedomanuntukmelaksanakanpemasangansuatuinstalasilistrik • 4.1.2.2 Rancanganinstalasilistrikharusdibuatdenganjelas, sertamudahdibacadandipahamiolehparateknisilistrik. untukituharusdiikutiketentuandanstandar yang berlaku

  5. Gambar.. • Gambarsituasi • Untukmenyatakanletakbangunan, dimanainstalasinyaakandipasangsertarencanapenyambungannyadenganjaringan PLN • Gambarinstalasi • Rencanapenempatansemuaperalatanlistrik yang akandipasangdansaranapelayanannya

  6. Rekapitulasi.. • Rekapitulasi material danharga • Rekapitulasidayaatauskemabaganarus • Rekapitulasitenagadanbiaya

  7. Kawat/kabelpenghantar • Jenisdantipesuatukabelditentukanoleh : • - bahankonduktornya. • - bahanisolatornya. • - teknikpembuatannya. • - susunan lapis demi lapis isolatornya. • - ketebalanisolatornya • Contoh: • Kabel NYA : penghantarterdiridarisatuuratdengankonduktortembagaberisolasiplastik ( PVC ). • Kabel NYAF : seperti NYA, tetapikonduktornyaterdiridarikawathalus, danlemas • NYM : penghantarygterdiridarisatuuratataulebihberisolasidanselubungnyadari plastic >>

  8. lanjutan • PIPA • Pipaygdigunakanuntukpemasanganinstalasiadalahpipaplastik ( PVC ) denganukuraninciyaitu 5/8 “ danygterbesar 2 “ • TULE • Tule digunakanuntukmenutupkeduaujungpipa agar kabeltidaktergorespadawaktumemasukkan/memasangkabel. >>

  9. Lanjutan.. • KLEM. • Klemdigunakanuntukmemasangpipapadapapan/kayuataudindingtembok, ukurannyasamadenganukuranpipa.Jenisnya PVC danseng • ROL ISOLATOR • Rol isolator ialahbahanisolasiygdipakaiuntukmeletakkankabeldandiikatsupayatidakterhubungsingkatjikaterjadikerusakanpadaisolatornya. Bahanrol isolator terbuatdari PVC atauporselin. >>

  10. lanjutan • LASDOP • Lasdopdigunakanuntukmenutupsambungankabel agar tidakhubungsingkat, terbuatdari PVC atauporselin. • SOCK • Sock digunakanuntukmenyambungpipalurus. Ukurannyasamadenganpipaygdipakai, terbuatdari PVC. >>

  11. Lanjutan.. • BOCHT • Bochtdigunakanuntukmenyambungpipaygmembentukbelokansiku-siku, terbuatdari PVC. • KOTAK SAMBUNG • Kotaksambungdigunakanuntuktempatpencabanganpipa. >>

  12. Lanjutan.. • Stop kontakdenganarde • Stop kontakdenganardemerupakan stop kontakygumumnyadigunakanuntuksambunganinstalasibertegangan 220 V. • Pada stop kontakiniada 3 titiksambungan, yaitu : • 1. satutitiksambunganuntukfasa. • 2. satutitiksambunganuntuknetral/nol. • 3. satutitiksambunganuntukpentanahan >>

  13. Lanjutan.. • SAKLAR • Sakelardigunakanuntukmemutusdanmenghubungkanrangkaianlistrik. • Saklarharusmemenuhipersyaratan PUIL , yaitu : • a. harusdapatdilayanisecaraamantanpamemerlukanalat bantu. • b. jumlahnyaharussedemikianrupasehinggasemuapekerjaanpelayanan, • pemeliharaandanperbaikanpadainstalasidptdilakukukandgnaman. >>

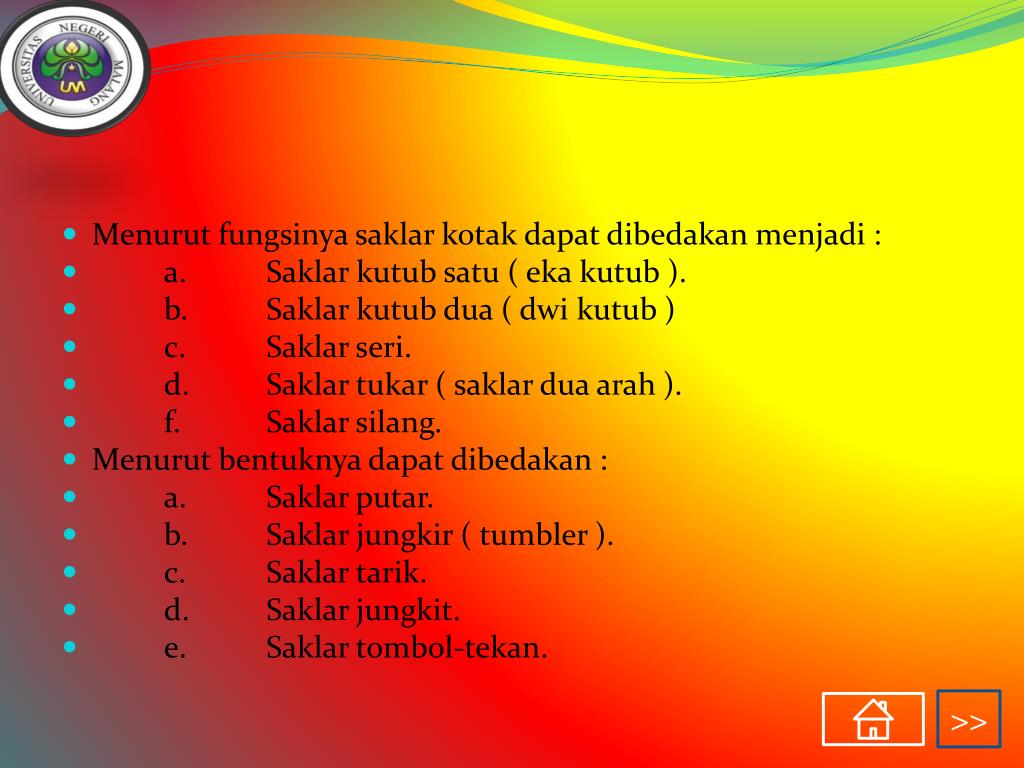

  14. Menurutfungsinyasaklarkotakdapatdibedakanmenjadi : • a. Saklarkutubsatu ( ekakutub ). • b. Saklarkutubdua ( dwikutub ) • c. Saklarseri. • d. Saklartukar ( saklarduaarah ). • f. Saklarsilang. • Menurutbentuknyadapatdibedakan : • a. Saklarputar. • b. Saklarjungkir ( tumbler ). • c. Saklartarik. • d. Saklarjungkit. • e. Saklartombol-tekan. >>

  15. Lanjutan.. • Saklartumpuk. • Saklartumpukialahsuatusaklarputarjenistertutup. Saklarinimempunyaikemampuanhantararus : 16, 25, 63, 100, 200, 350, 630 Ampere. • -. Saklarsandung. • Saklarsandungterdiridarisebuahporosygdapatberputar, dansatuataulebihdarisatupiringanberlekuk-lekukygdigunakanuntukalatpeleyanan • - . Saklartuas • Saklartuasmemilikipisau-pisauygdapatberputarpadasalahsatuujungnya. Setelahsaklarnyadihubungkanpisau-pisauinidijepitantarapegas-pegaskuat • - . Saklargiling. • Saklargilinginimempunyaititikputarbagian-bagianygbergerakberadaditengah >>

  16. Lanjutan.. • PENGAMAN • Arusygmengalirdlmsuatupenghantarmenimbulkanpanas. Agar suhupenghantarnyatidaknaikterus, makaarusnyaharusdibatasi agar aman. Untukmengamankanhantaranataualatdigunakanpengamanygdisebutpengamanlebur. Pengamanleburhrsmemutuskanrangkaianygdiamankanjikaarusnyasemakinmeningkat. Bagiandaripengamanmemutuskanrangkaiandisebut patron lebur. >>

  17. Kodewarnapatrunlebur : • - Merahmuda : 2 Amp • - Coklat : 4 Amp • - Hijau : 6 Amp • - Merah : 10 Amp • -Abu-abu : 16 Amp • - Biru : 20 Amp • -Kuning : 25 Amp • -Hitam : 35 Amp • - Putih : 50 Amp • -Warnatembaga : 65 Amp. >>

  18. Lanjutan.. • PERLENGKAPAN HUBUNG BAGI ( PHB ) Papanhubungbagiharusdibuatdaribahanygtidakdapatterbakar, tahanlembabdankuat ( aluminium, ebonit ). >>
