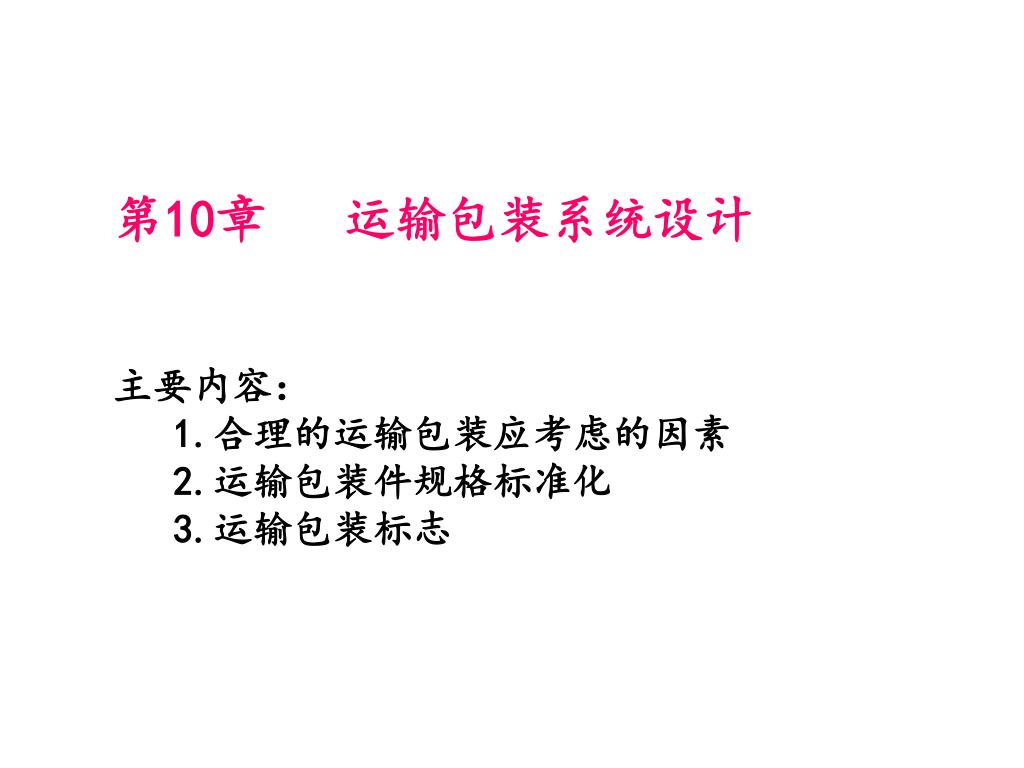

第10章 运输包装系统设计 主要内容： 1.合理的运输包装应考虑的因素 2.运输包装件规格标准化 3.运输包装标志

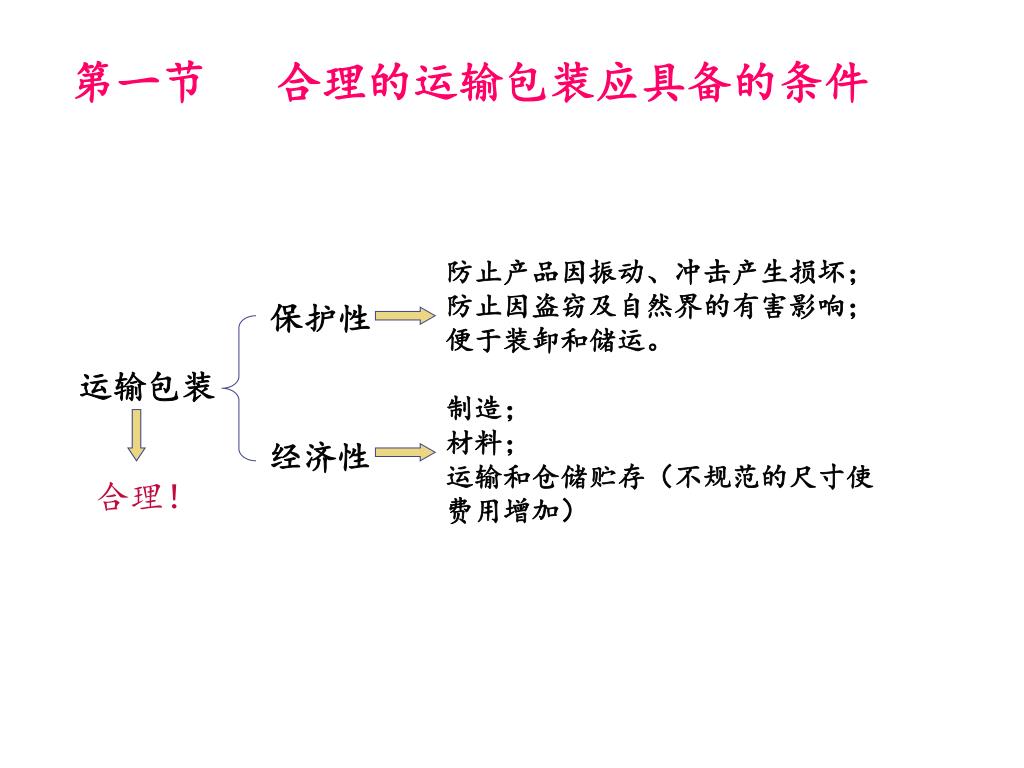

第一节 合理的运输包装应具备的条件 防止产品因振动、冲击产生损坏； 防止因盗窃及自然界的有害影响； 便于装卸和储运。 保护性 运输包装 制造； 材料； 运输和仓储贮存（不规范的尺寸使费用增加） 经济性 合理！

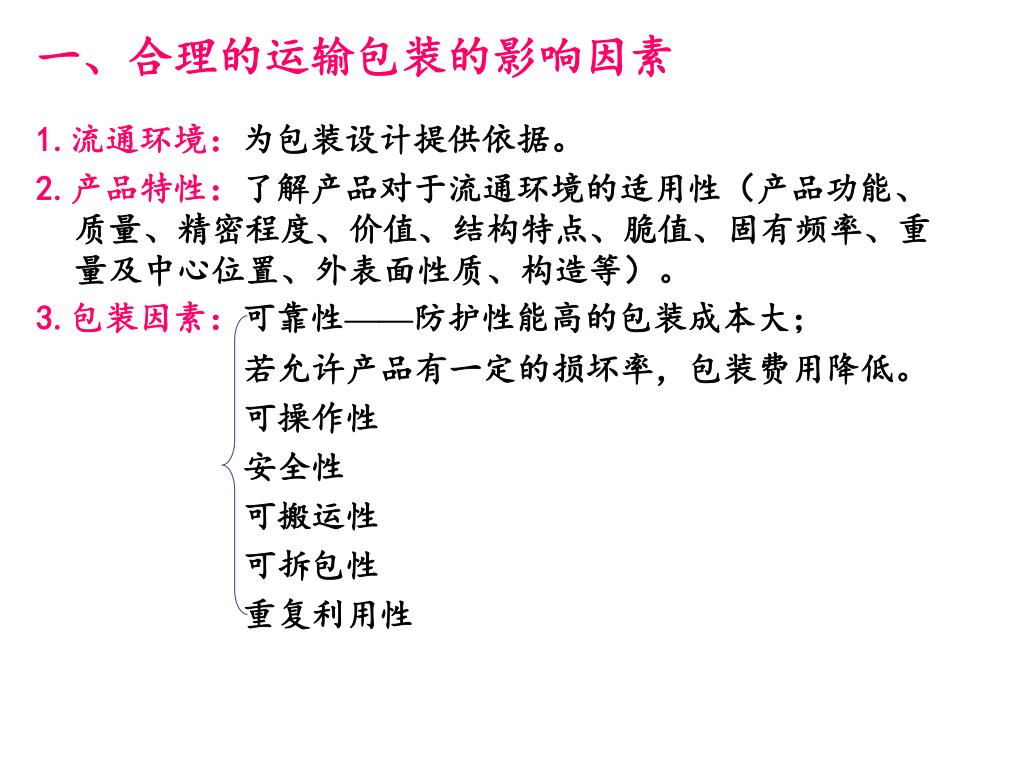

一、合理的运输包装的影响因素 1.流通环境：为包装设计提供依据。 2.产品特性：了解产品对于流通环境的适用性（产品功能、质量、精密程度、价值、结构特点、脆值、固有频率、重量及中心位置、外表面性质、构造等）。 3.包装因素：可靠性——防护性能高的包装成本大； 若允许产品有一定的损坏率，包装费用降低。 可操作性 安全性 可搬运性 可拆包性 重复利用性

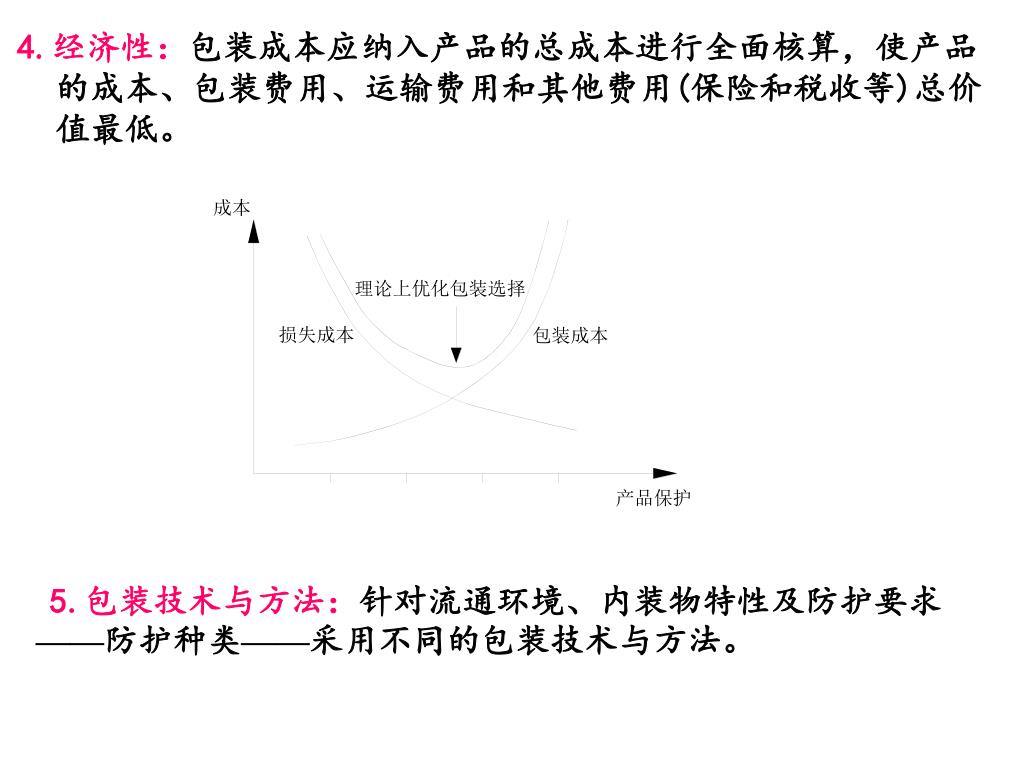

4.经济性：包装成本应纳入产品的总成本进行全面核算，使产品的成本、包装费用、运输费用和其他费用(保险和税收等)总价值最低。4.经济性：包装成本应纳入产品的总成本进行全面核算，使产品的成本、包装费用、运输费用和其他费用(保险和税收等)总价值最低。 5.包装技术与方法：针对流通环境、内装物特性及防护要求 ——防护种类——采用不同的包装技术与方法。

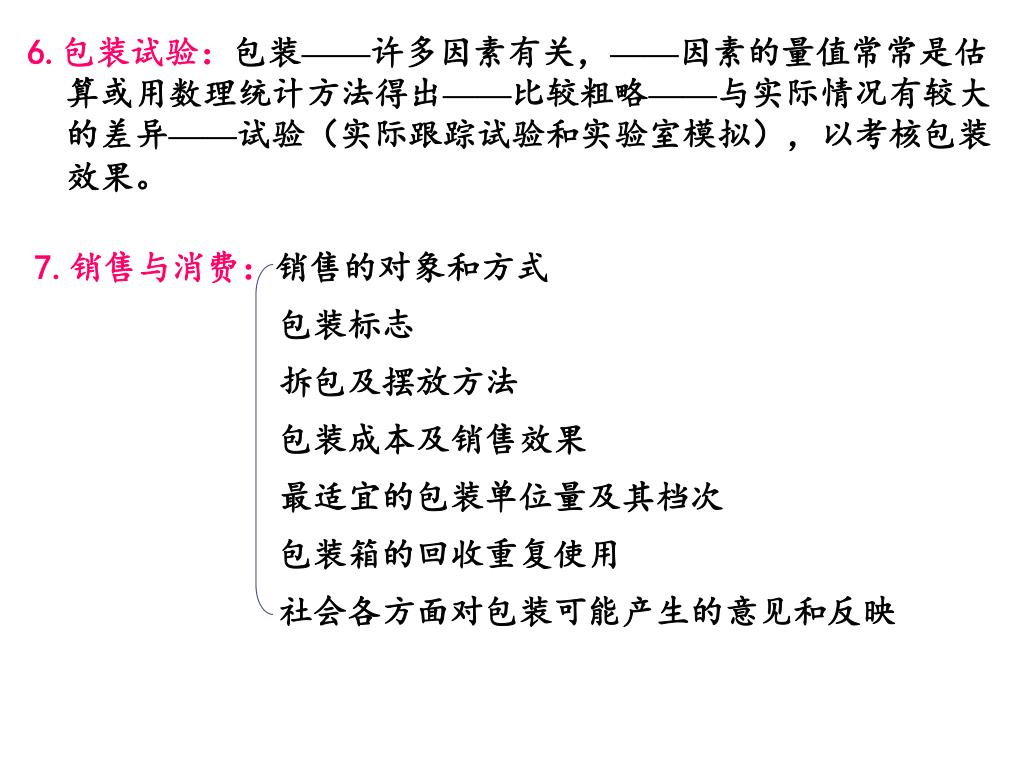

6.包装试验：包装——许多因素有关，——因素的量值常常是估算或用数理统计方法得出——比较粗略——与实际情况有较大的差异——试验（实际跟踪试验和实验室模拟），以考核包装效果。6.包装试验：包装——许多因素有关，——因素的量值常常是估算或用数理统计方法得出——比较粗略——与实际情况有较大的差异——试验（实际跟踪试验和实验室模拟），以考核包装效果。 7.销售与消费：销售的对象和方式 包装标志 拆包及摆放方法 包装成本及销售效果 最适宜的包装单位量及其档次 包装箱的回收重复使用 社会各方面对包装可能产生的意见和反映
二、合理的运输包装应满足的条件 1.发挥经济的功能：过度包装和欠缺包装； 2.协调与制造工序的联系：包装工序也应尽可能实现自动化，与产品生产同步作业，流水生产； 3.便于装卸：人、机械的装卸； 4.便于收货人的取出内装物——开启的标志 5.便于废弃处理——废弃物的成本标志，特别是塑料。 美国SPI工业协会塑料容器材料代码

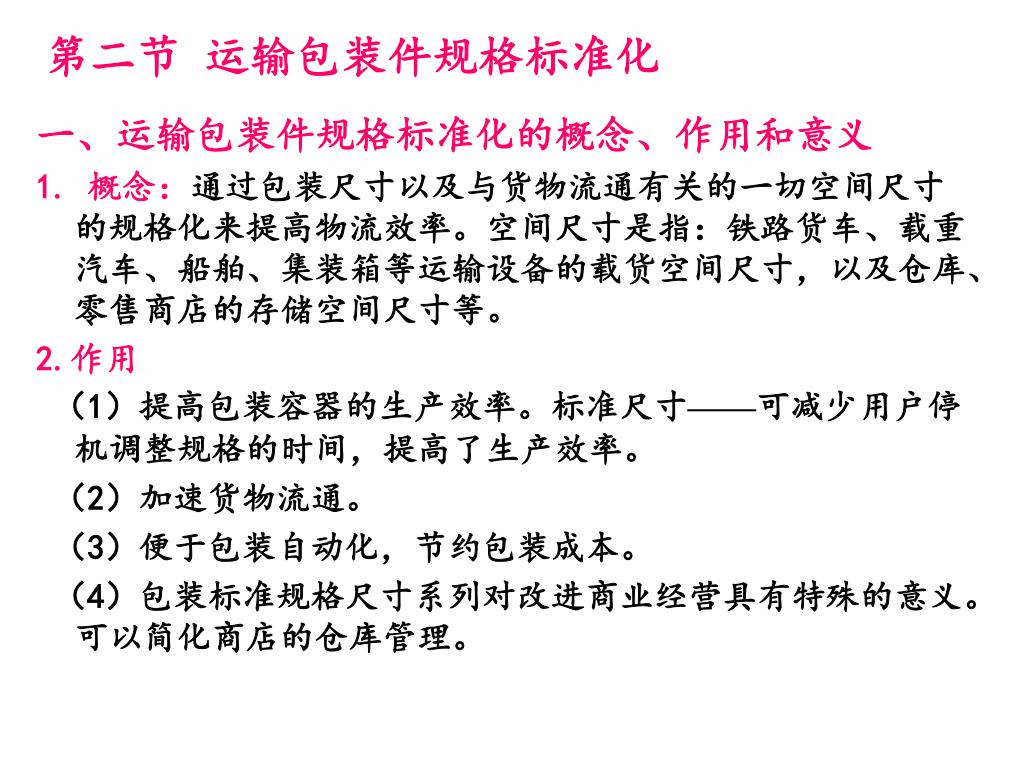

第二节 运输包装件规格标准化 一、运输包装件规格标准化的概念、作用和意义 1. 概念：通过包装尺寸以及与货物流通有关的一切空间尺寸的规格化来提高物流效率。空间尺寸是指：铁路货车、载重汽车、船舶、集装箱等运输设备的载货空间尺寸，以及仓库、零售商店的存储空间尺寸等。 2.作用 （1）提高包装容器的生产效率。标准尺寸——可减少用户停机调整规格的时间，提高了生产效率。 （2）加速货物流通。 （3）便于包装自动化，节约包装成本。 （4）包装标准规格尺寸系列对改进商业经营具有特殊的意义。可以简化商店的仓库管理。

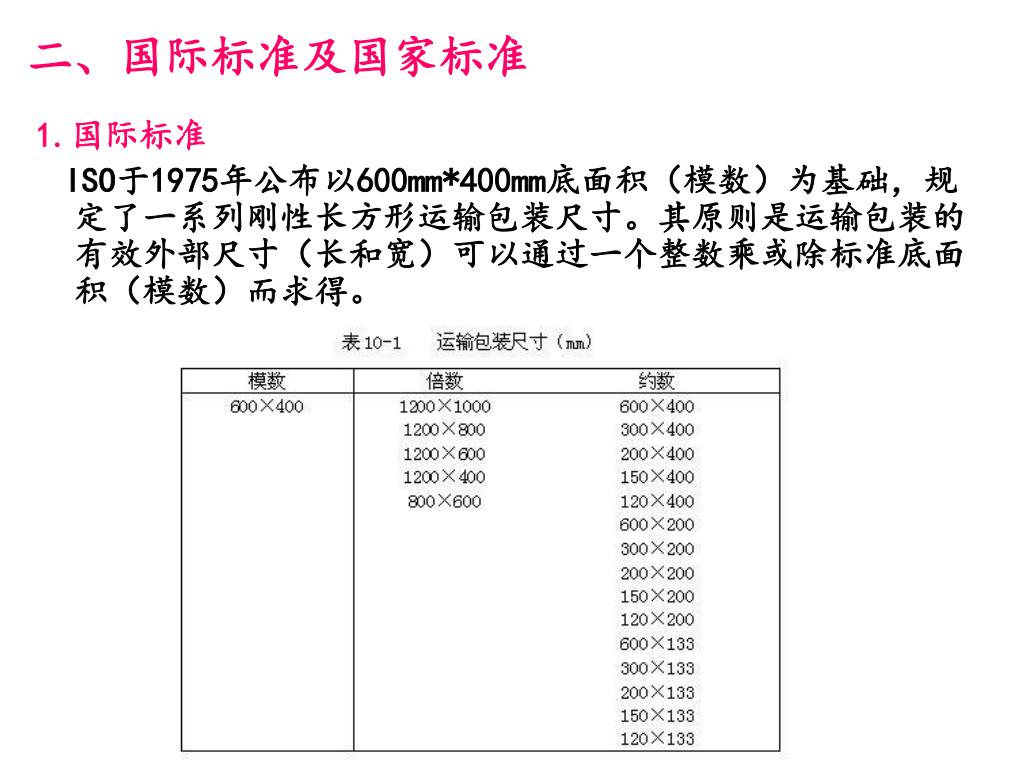

二、国际标准及国家标准 1.国际标准 ISO于1975年公布以600mm*400mm底面积（模数）为基础，规定了一系列刚性长方形运输包装尺寸。其原则是运输包装的有效外部尺寸（长和宽）可以通过一个整数乘或除标准底面积（模数）而求得。
图（a）为块状垛，承载力大，但货箱之间没有联系，容易倒塌；图（a）为块状垛，承载力大，但货箱之间没有联系，容易倒塌； 图（b）为砖状垛，堆码后不易倒塌。承载能力差； 图（c）为交叉码垛，与块状垛的形式和作用相同，适合码成正方形垛； 图（d）为塞孔码垛，两层之间有交叉，不易倒塌，而且便于码成正方形垛。

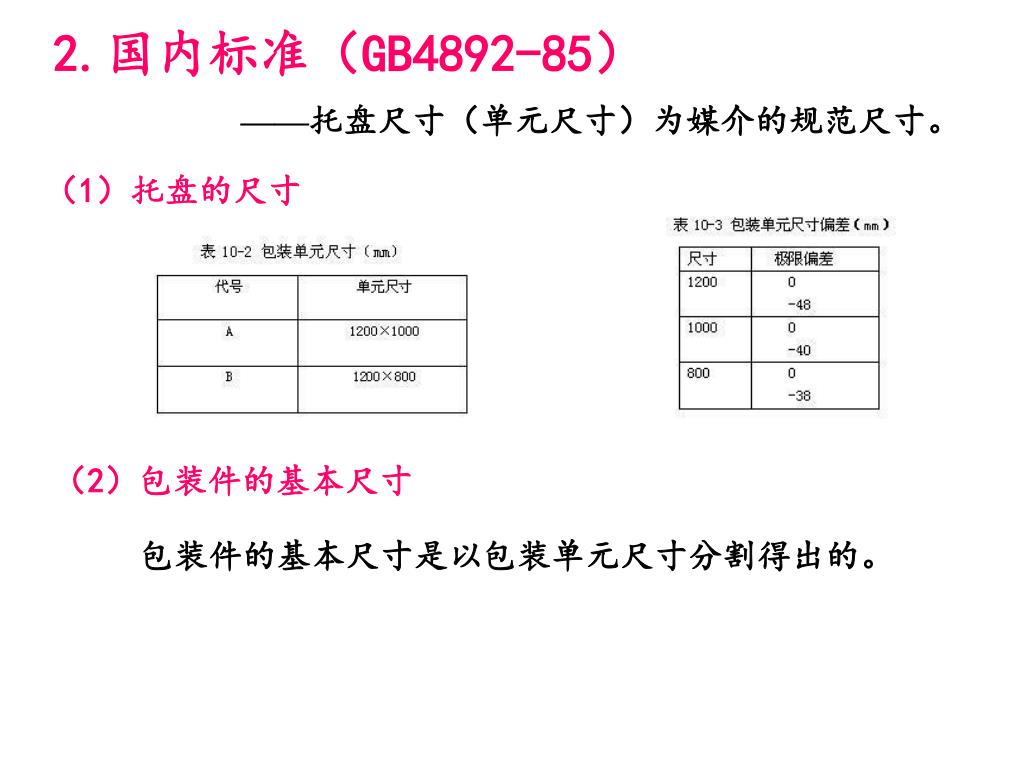

2.国内标准（GB4892-85） ——托盘尺寸（单元尺寸）为媒介的规范尺寸。 （1）托盘的尺寸 （2）包装件的基本尺寸 包装件的基本尺寸是以包装单元尺寸分割得出的。

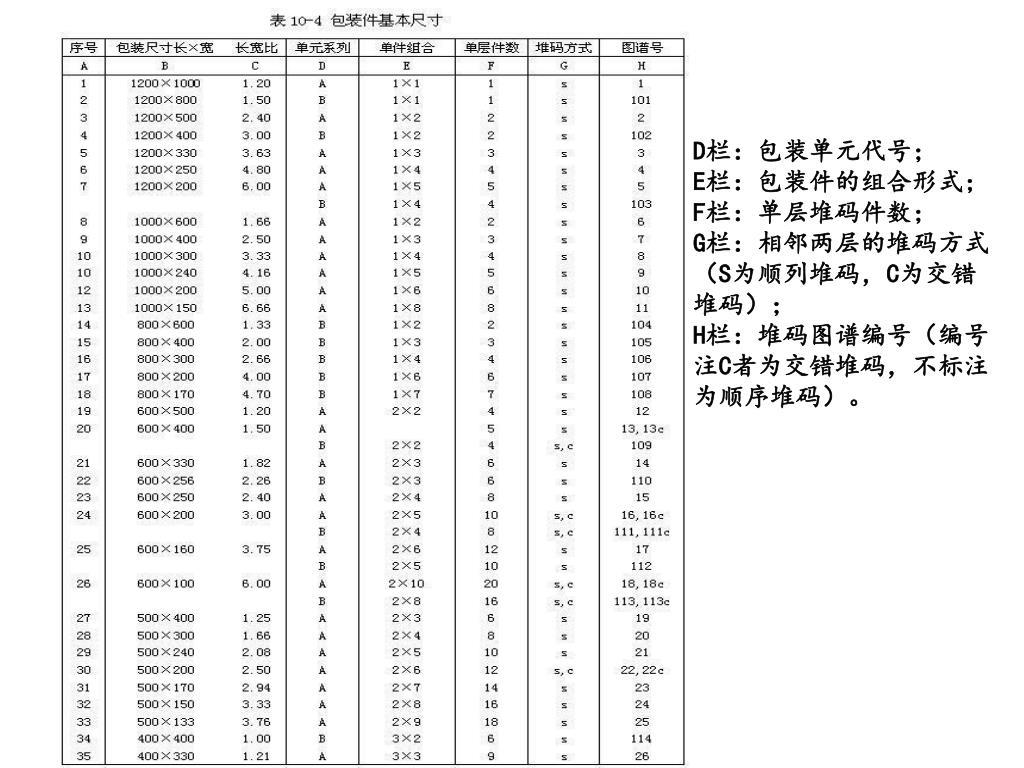

D栏：包装单元代号； E栏：包装件的组合形式； F栏：单层堆码件数； G栏：相邻两层的堆码方式（S为顺列堆码，C为交错堆码）； H栏：堆码图谱编号（编号注C者为交错堆码，不标注为顺序堆码）。

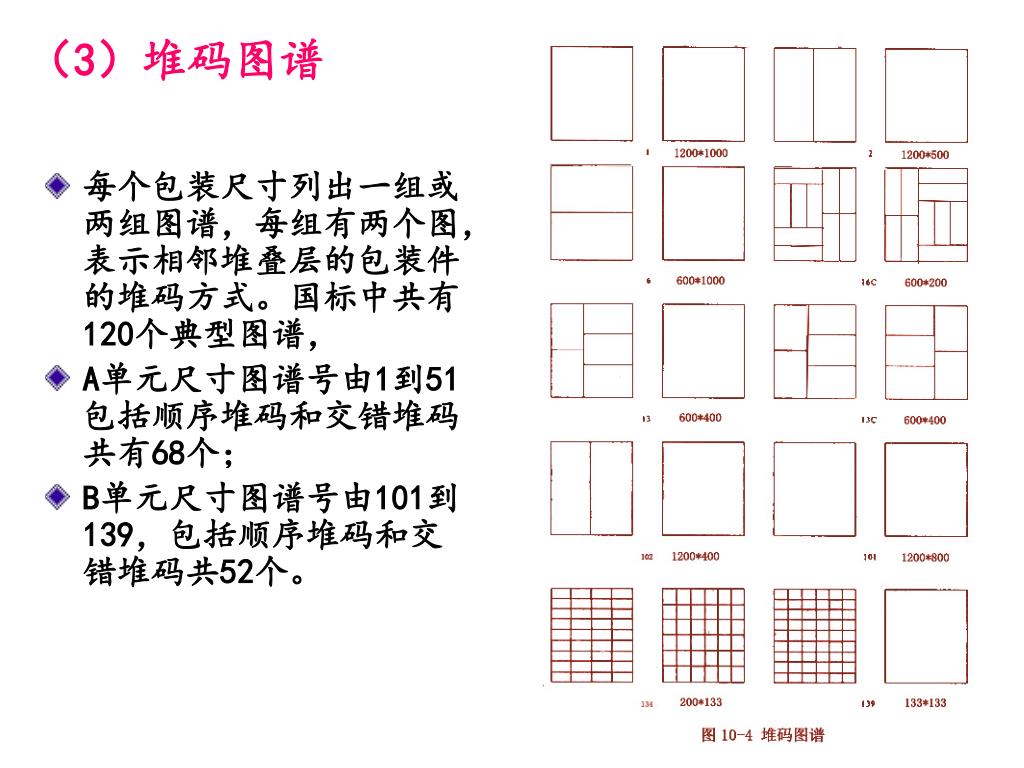

（3）堆码图谱 • 每个包装尺寸列出一组或两组图谱，每组有两个图，表示相邻堆叠层的包装件的堆码方式。国标中共有120个典型图谱， • A单元尺寸图谱号由1到51包括顺序堆码和交错堆码共有68个； • B单元尺寸图谱号由101到139，包括顺序堆码和交错堆码共52个。

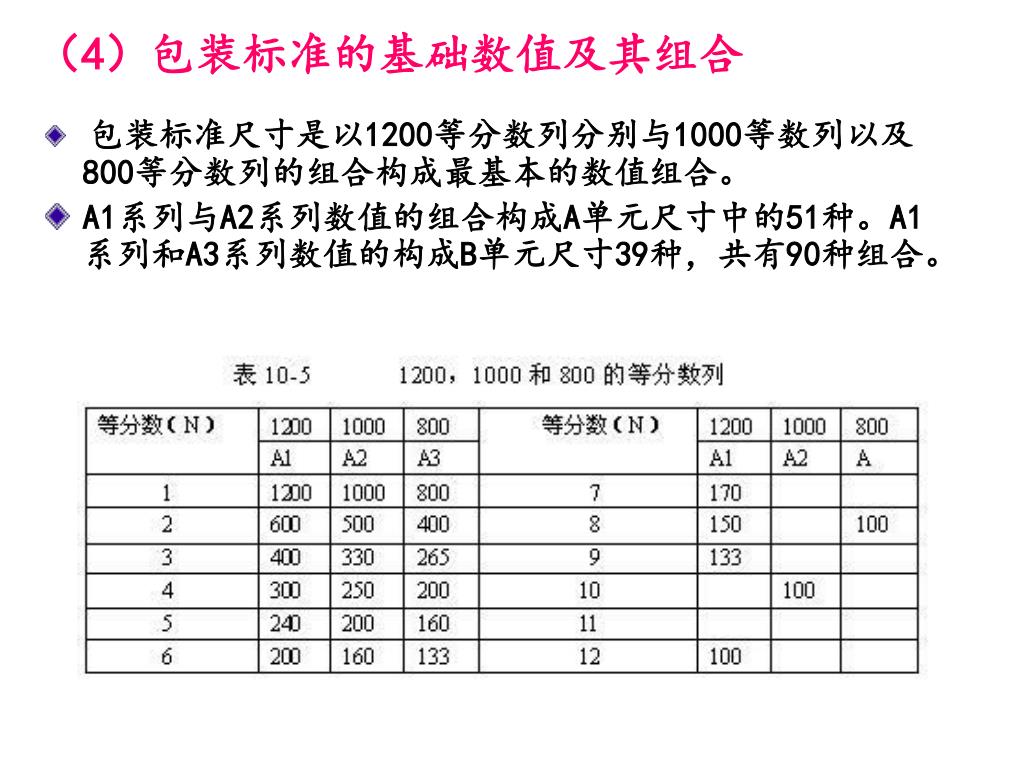

（4）包装标准的基础数值及其组合 • 包装标准尺寸是以1200等分数列分别与1000等数列以及800等分数列的组合构成最基本的数值组合。 • A1系列与A2系列数值的组合构成A单元尺寸中的51种。A1系列和A3系列数值的构成B单元尺寸39种，共有90种组合。

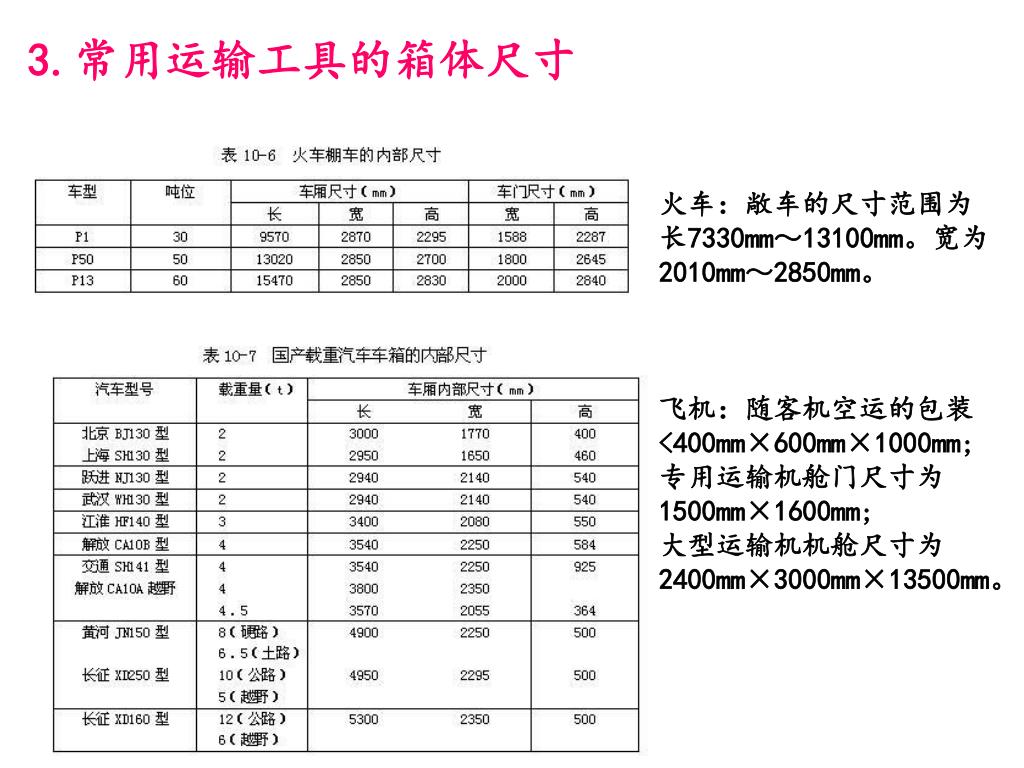

3.常用运输工具的箱体尺寸 火车：敞车的尺寸范围为长7330mm～13100mm。宽为2010mm～2850mm。 飞机：随客机空运的包装<400mm×600mm×1000mm;专用运输机舱门尺寸为1500mm×1600mm; 大型运输机机舱尺寸为2400mm×3000mm×13500mm。

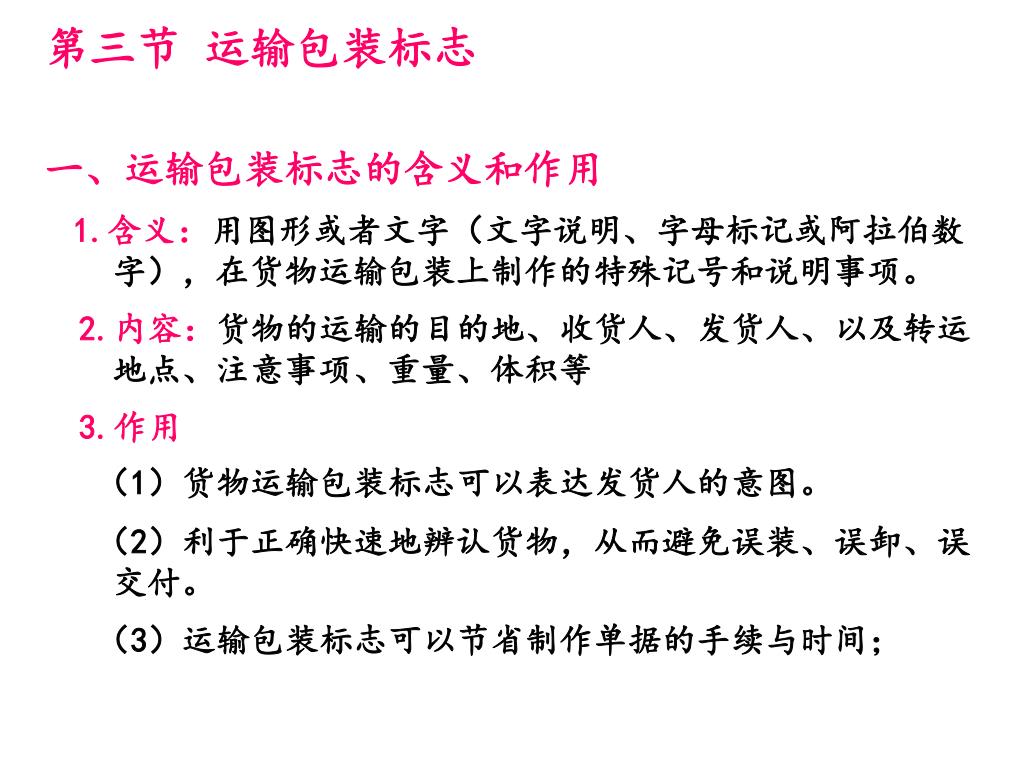

第三节 运输包装标志 一、运输包装标志的含义和作用 1.含义：用图形或者文字（文字说明、字母标记或阿拉伯数字），在货物运输包装上制作的特殊记号和说明事项。 2.内容：货物的运输的目的地、收货人、发货人、以及转运地点、注意事项、重量、体积等 3.作用 （1）货物运输包装标志可以表达发货人的意图。 （2）利于正确快速地辨认货物，从而避免误装、误卸、误交付。 （3）运输包装标志可以节省制作单据的手续与时间；

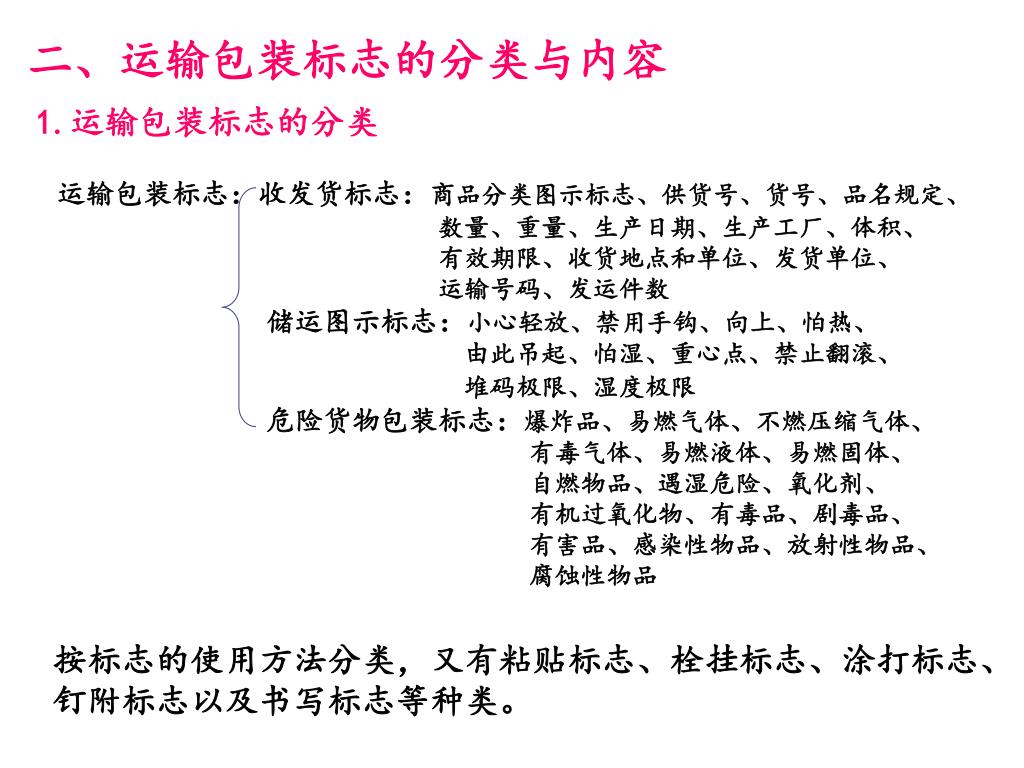

二、运输包装标志的分类与内容 运输包装标志：收发货标志：商品分类图示标志、供货号、货号、品名规定、 数量、重量、生产日期、生产工厂、体积、 有效期限、收货地点和单位、发货单位、 运输号码、发运件数 储运图示标志：小心轻放、禁用手钩、向上、怕热、 由此吊起、怕湿、重心点、禁止翻滚、 堆码极限、湿度极限 危险货物包装标志：爆炸品、易燃气体、不燃压缩气体、 有毒气体、易燃液体、易燃固体、 自燃物品、遇湿危险、氧化剂、 有机过氧化物、有毒品、剧毒品、 有害品、感染性物品、放射性物品、 腐蚀性物品 1.运输包装标志的分类 按标志的使用方法分类，又有粘贴标志、栓挂标志、涂打标志、钉附标志以及书写标志等种类。

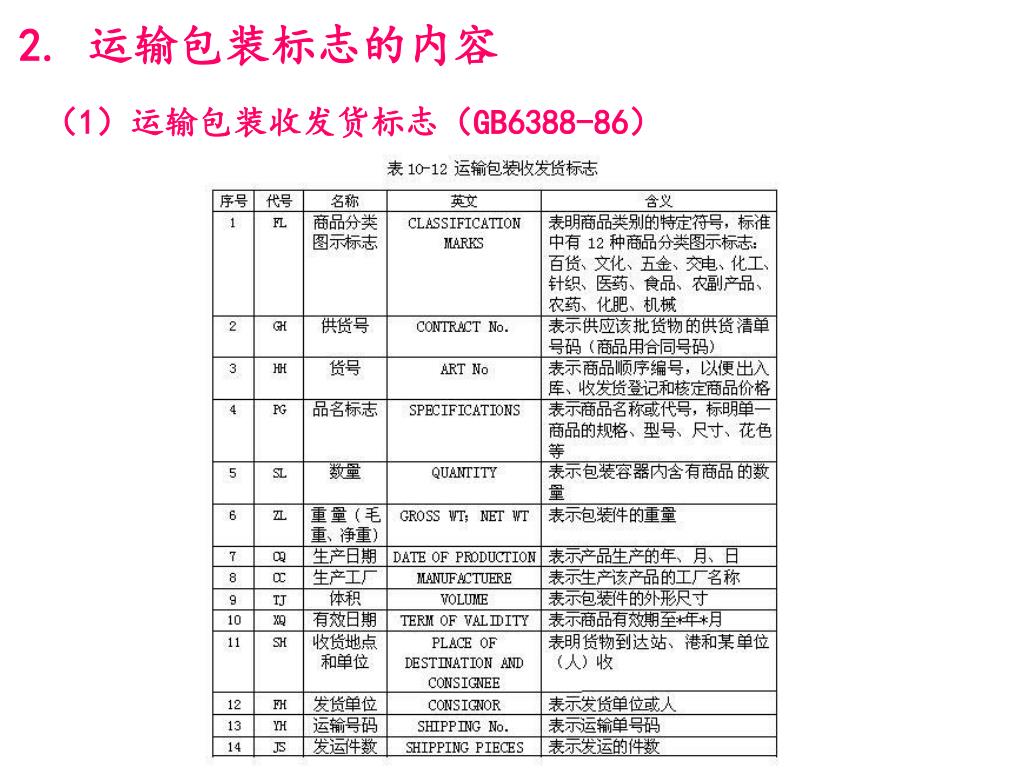

2. 运输包装标志的内容 （1）运输包装收发货标志（GB6388-86）
用圆弧、多边形及它们的组合图形将特征文字包起来，最后用四边形围起。用圆弧、多边形及它们的组合图形将特征文字包起来，最后用四边形围起。
（2）储运图示标志GB191-85 白纸印黑字 白纸印黑字 白纸印黑字 白纸印黑字 白纸印黑字 白纸印黑字（所有标志相同）

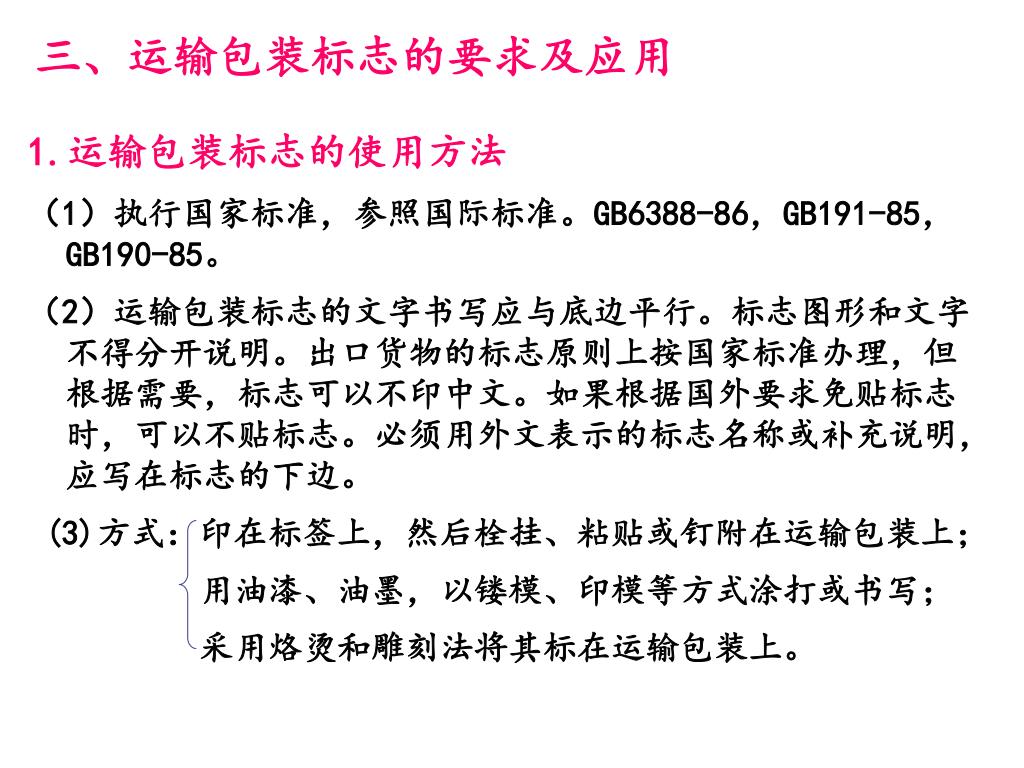

三、运输包装标志的要求及应用 1.运输包装标志的使用方法 （1）执行国家标准，参照国际标准。GB6388-86，GB191-85，GB190-85。 （2）运输包装标志的文字书写应与底边平行。标志图形和文字不得分开说明。出口货物的标志原则上按国家标准办理，但根据需要，标志可以不印中文。如果根据国外要求免贴标志时，可以不贴标志。必须用外文表示的标志名称或补充说明，应写在标志的下边。 (3)方式：印在标签上，然后栓挂、粘贴或钉附在运输包装上； 用油漆、油墨，以镂模、印模等方式涂打或书写； 采用烙烫和雕刻法将其标在运输包装上。
（4）数量与位置： ◆“包装储运图示标志”、“危险货物包装标志”拴挂、粘贴标签以及涂打、书写标志应标在显而易见的位置，包装容器形状不同位置不同。 箱型包装：包装的两端或两侧的左上方； 袋、捆包装：明显的一面； 桶形包装：应位于桶盖或桶身的四周。 ◆ 包装储运图示标志的“由此吊起”、“重心点”、“由此开启”应根据要求涂打、粘贴或钉附在运输包装的实际位置。 ◆ 收发货标志的位置，国标的要求如下： ①六面体包装件的分类图示标志位置。按GB3538-83《运输包装件各部位的标志方法》规定，放在包装件的5、6两面的左上角； ②袋类包装件的分类图示标志放在两大面的左上角； ③桶类包装件的分类标志放在左上方； ④筐、篓捆扎件等栓挂收发货标志，应栓挂在包装件的两端；革包、麻袋栓挂式收发货标志应栓挂在包装件的两上角；
2.对运输包装的要求 （1）标志要正确、明显、牢固。图案要清楚、文字要精炼，字迹要清晰，易于辨认，便于制作。字体要求，中文用仿宋体字，代号用汉语拼音大写字母，数码用阿拉伯数码，英文用大写字母。 （2）包装标志颜色要求 • “包装储运图示标志”都要求以白色为底，标以黑色的图案或文字说明 •“危险货物包装标志” 的颜色各不相同； • 运输包装收发货标志的颜色要求： ①纸箱、纸袋、塑料袋、钙塑箱类别以表10-9规定的颜色用单色印刷； ②麻袋、布袋用绿色或黑色印刷，木箱、木桶不分类别，一律用黑色印刷。铁桶可用黑、红、绿、蓝任一底色印白字，灰底印黑字。表内未包括的其他商品，包装标志的颜色按其属性归类。 • 制作标志的颜料，应具有耐潮、耐晒、耐摩擦和不溶于水的性能，不易发生脱落、退色或模糊不清的现象。

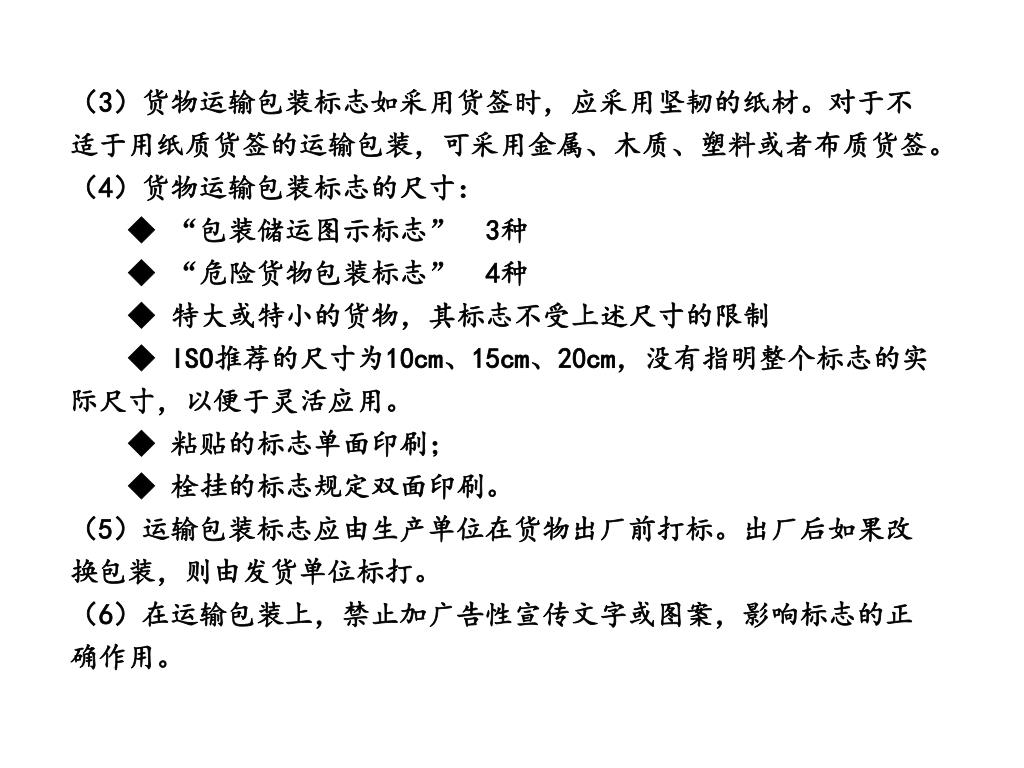

（3）货物运输包装标志如采用货签时，应采用坚韧的纸材。对于不适于用纸质货签的运输包装，可采用金属、木质、塑料或者布质货签。（4）货物运输包装标志的尺寸： ◆ “包装储运图示标志” 3种 ◆ “危险货物包装标志” 4种 ◆ 特大或特小的货物，其标志不受上述尺寸的限制 ◆ ISO推荐的尺寸为10cm、15cm、20cm，没有指明整个标志的实际尺寸，以便于灵活应用。 ◆ 粘贴的标志单面印刷； ◆ 栓挂的标志规定双面印刷。（5）运输包装标志应由生产单位在货物出厂前打标。出厂后如果改换包装，则由发货单位标打。（6）在运输包装上，禁止加广告性宣传文字或图案，影响标志的正确作用。
