LE BUS PCI 5 ième partie: Les transactions particulières Sommaire - Repère

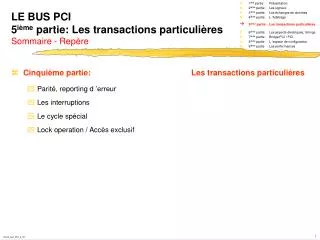

1. LE BUS PCI5ième partie: Les transactions particulières Sommaire - Repère • Cinquième partie:Les transactions particulières • Parité, reporting d ’erreur • Les interruptions • Le cycle spécial • Lock operation / Accès exclusif Cours_bus_PCI_4_02

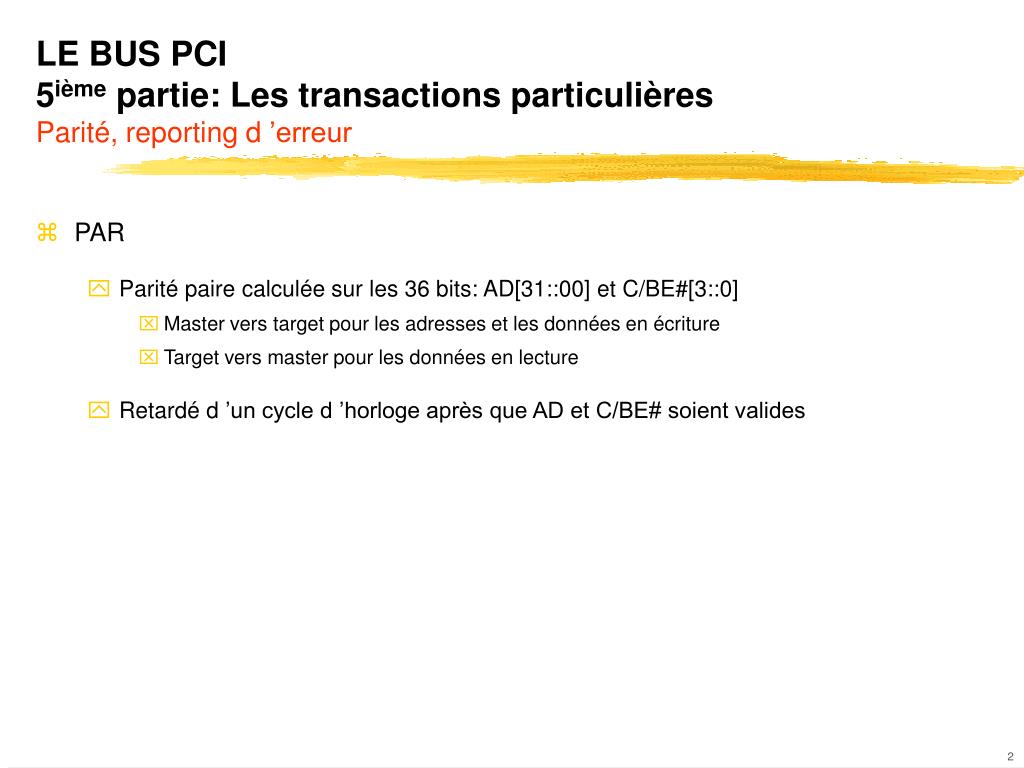

2. LE BUS PCI5ième partie: Les transactions particulièresParité, reporting d ’erreur • PAR • Parité paire calculée sur les 36 bits: AD[31::00] et C/BE#[3::0] • Master vers target pour les adresses et les données en écriture • Target vers master pour les données en lecture • Retardé d ’un cycle d ’horloge après que AD et C/BE# soient valides

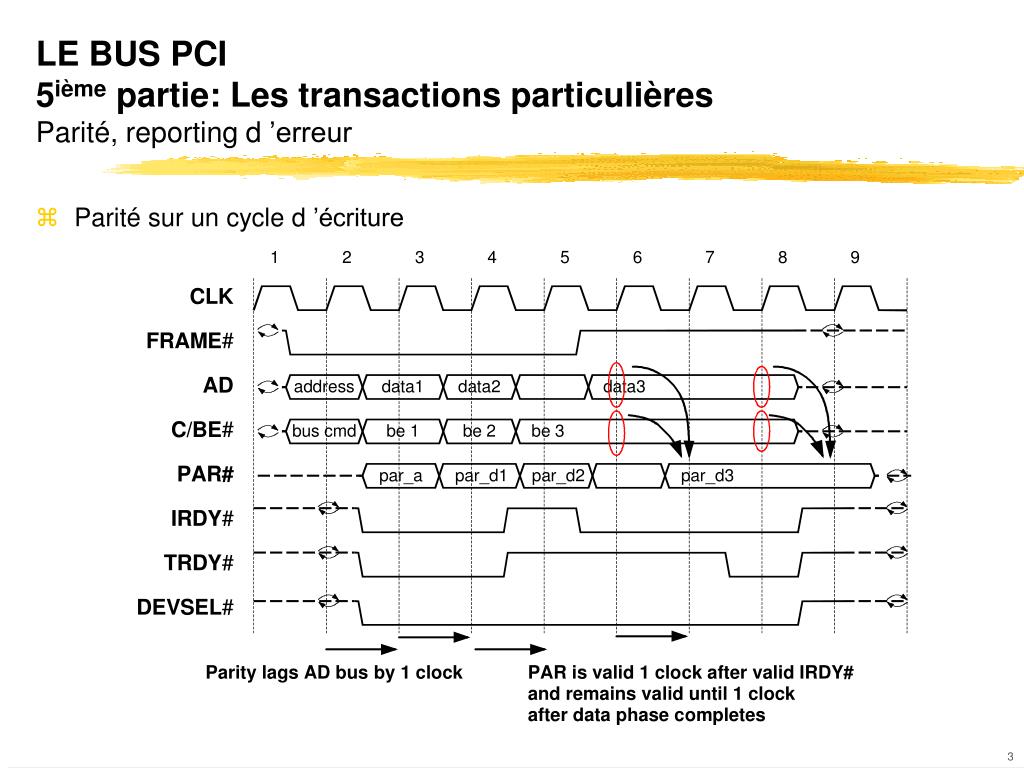

3. LE BUS PCI5ième partie: Les transactions particulièresParité, reporting d ’erreur • Parité sur un cycle d ’écriture

4. LE BUS PCI5ième partie: Les transactions particulièresParité, reporting d ’erreur • Parité sur un cycle de lecture

5. LE BUS PCI5ième partie: Les transactions particulièresParité, reporting d ’erreur • Signaux supplémentaires • PERR# • Utilisé pour signaler une erreur de parité sur une donnée • Forcé par l ’agent qui reçoit la donnée • En retard sur PAR d ’un cycle d ’horloge • SERR# • Utilisé pour signaler une erreur de parité sur une adresse • Utilisé pour signaliser une erreur non récupérable • Entraîne un « crash » système • N ’a pas nécessairement une relation avec une opération sur le bus

6. LE BUS PCI5ième partie: Les transactions particulièresLes interruptions • Les Interruptions sont actives sur des niveaux (et non pas des fronts) bas • Les lignes INT# sont partagées • La plupart des configurations PCI ne requiert qu ’une seule interruption: Utiliser, dans ce cas, INTA# • La gestion des interruptions n ’est pas précisée dans la norme PCI

7. LE BUS PCI5ième partie: Les transactions particulièresLes interruptions

8. LE BUS PCI5ième partie: Les transactions particulièresLe cycle spécial • Commande utilisée quand le maître désire envoyer un message à plusieurs cibles • Type indiqué par le contenu AD[15:0]

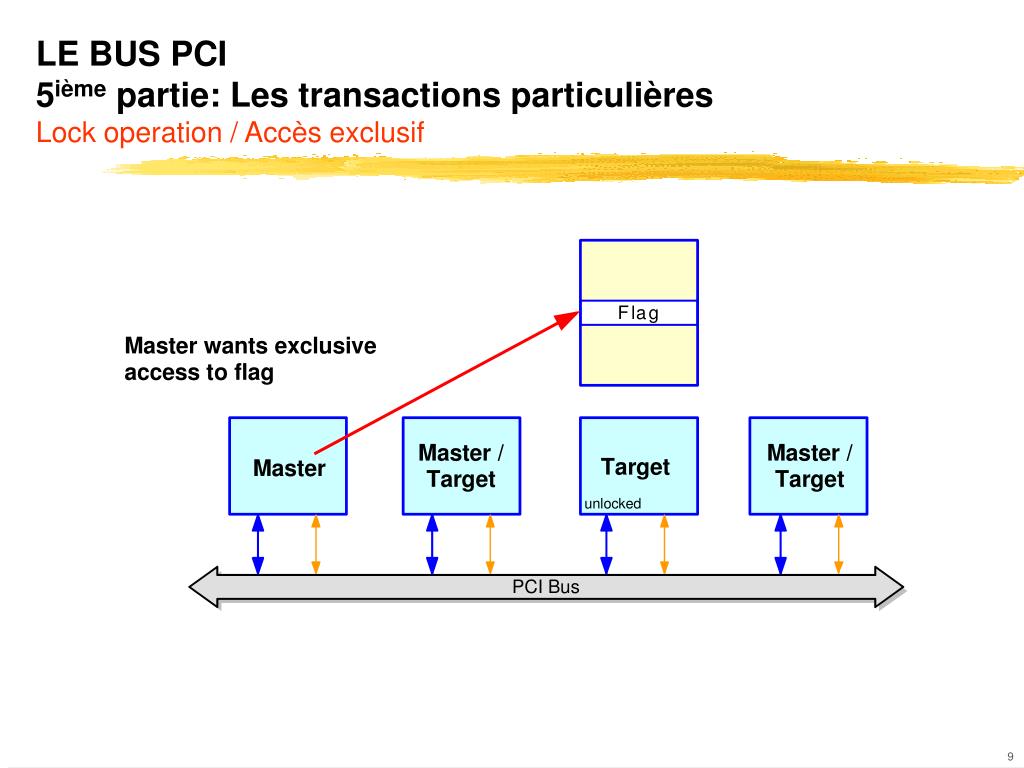

9. LE BUS PCI5ième partie: Les transactions particulièresLock operation/ Accès exclusif

10. LE BUS PCI5ième partie: Les transactions particulièresLock operation / Accès exclusif

11. LE BUS PCI5ième partie: Les transactions particulièresLock operation / Accès exclusif

12. LE BUS PCI5ième partie: Les transactions particulièresLock operation / Accès exclusif

13. LE BUS PCI5ième partie: Les transactions particulièresLock operation / Accès exclusif

14. LE BUS PCI5ième partie: Les transactions particulièresLock operation / Accès exclusif

15. LE BUS PCI5ième partie: Les transactions particulièresLock operation / Accès exclusif

16. LE BUS PCI5ième partie: Les transactions particulièresLock operation / Accès exclusif

17. LE BUS PCI5ième partie: Les transactions particulièresLock operation / Accès exclusif

18. LE BUS PCI5ième partie: Les transactions particulièresLock operation / Accès exclusif

19. LE BUS PCI5ième partie: Les transactions particulièresLock operation / Accès exclusif

20. LE BUS PCI5ième partie: Les transactions particulièresLock operation / Accès exclusif • Seul le Master à l ’origine d ’un verrouillage d ’une Target peut y accéder • Le master ne peut accéder à aucun autre agent • Une Target verrouillée doit garantir que sa ressource concernée est effectivement verrouillée • La norme n ’impose à la Target que de verrouiller seulement 16 Octets alignés • La Target peut accepter des accès en dehors de sa ressource verrouillée • Il n ’est possible de verrouiller qu ’une seule Target à la fois
