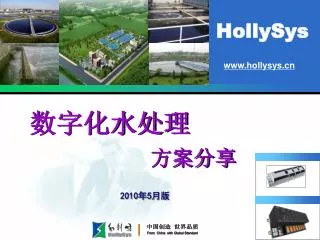

数字化水处理

方案分享

2010年5月版


4253337

1. 公司介绍

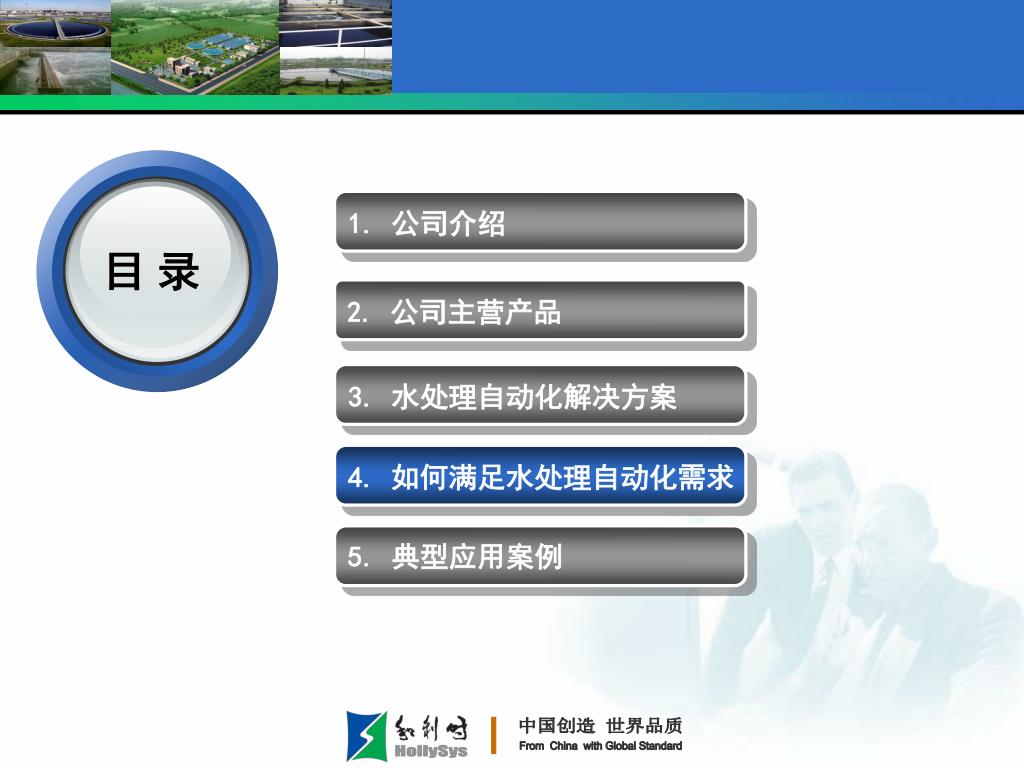

目 录

2. 公司主营产品

3. 水处理自动化解决方案

4. 如何满足水处理自动化需求

5. 典型应用案例


4253337

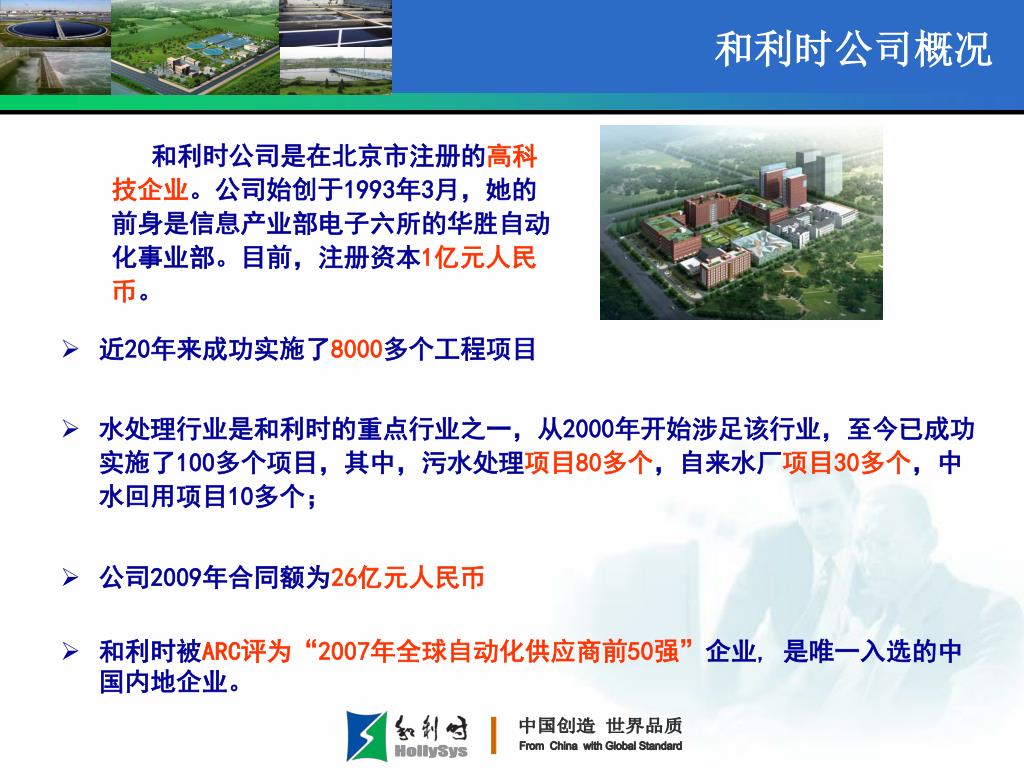

和利时公司概况

和利时公司是在北京市注册的高科技企业。公司始创于1993年3月,她的前身是信息产业部电子六所的华胜自动化事业部。目前,注册资本1亿元人民币。

  • 近20年来成功实施了8000多个工程项目

  • 水处理行业是和利时的重点行业之一,从2000年开始涉足该行业,至今已成功 实施了100多个项目,其中,污水处理项目80多个,自来水厂项目30多个,中水回用项目10多个;

  • 公司2009年合同额为26亿元人民币

  • 和利时被ARC评为“2007年全球自动化供应商前50强”企业, 是唯一入选的中国内地企业。


4253337

1. 公司介绍

目 录

2. 公司主营产品

3. 水处理自动化解决方案

4. 如何满足水处理自动化需求

5. 典型应用案例


Lk plc
LK大型PLC

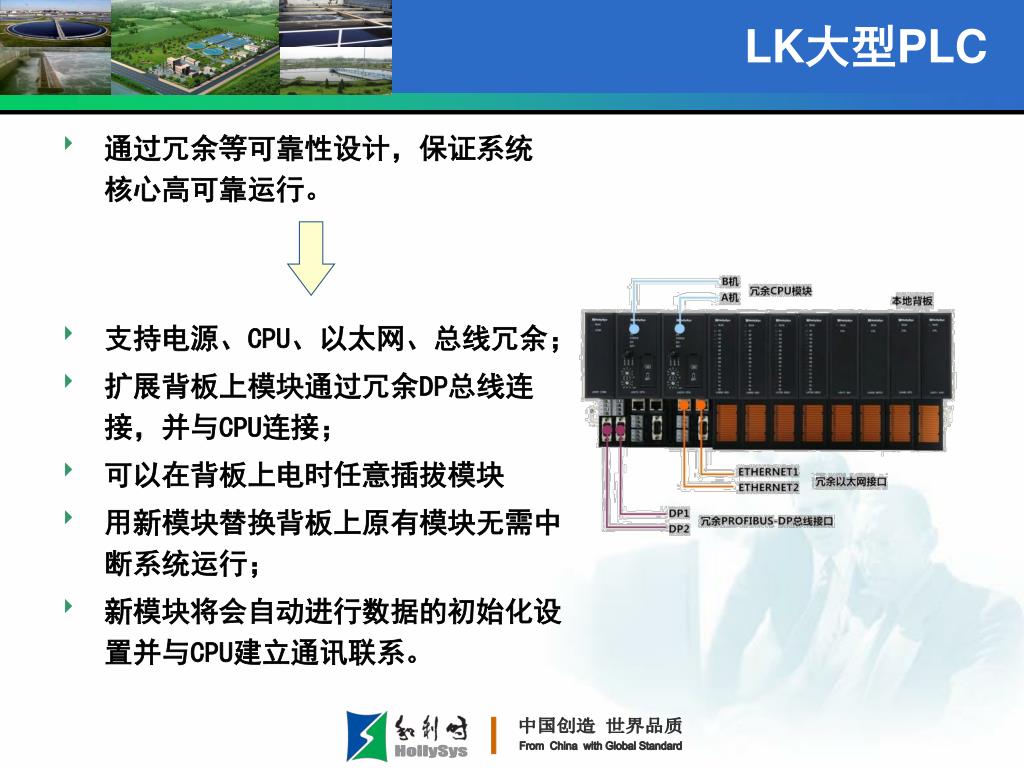

  • 通过冗余等可靠性设计,保证系统核心高可靠运行。

  • 支持电源、CPU、以太网、总线冗余;

  • 扩展背板上模块通过冗余DP总线连接,并与CPU连接;

  • 可以在背板上电时任意插拔模块

  • 用新模块替换背板上原有模块无需中断系统运行;

  • 新模块将会自动进行数据的初始化设置并与CPU建立通讯联系。


4253337

1. 公司介绍

目 录

2. 公司主营产品

3. 水处理自动化解决方案

4. 如何满足水处理自动化需求

5. 典型应用案例


4253337

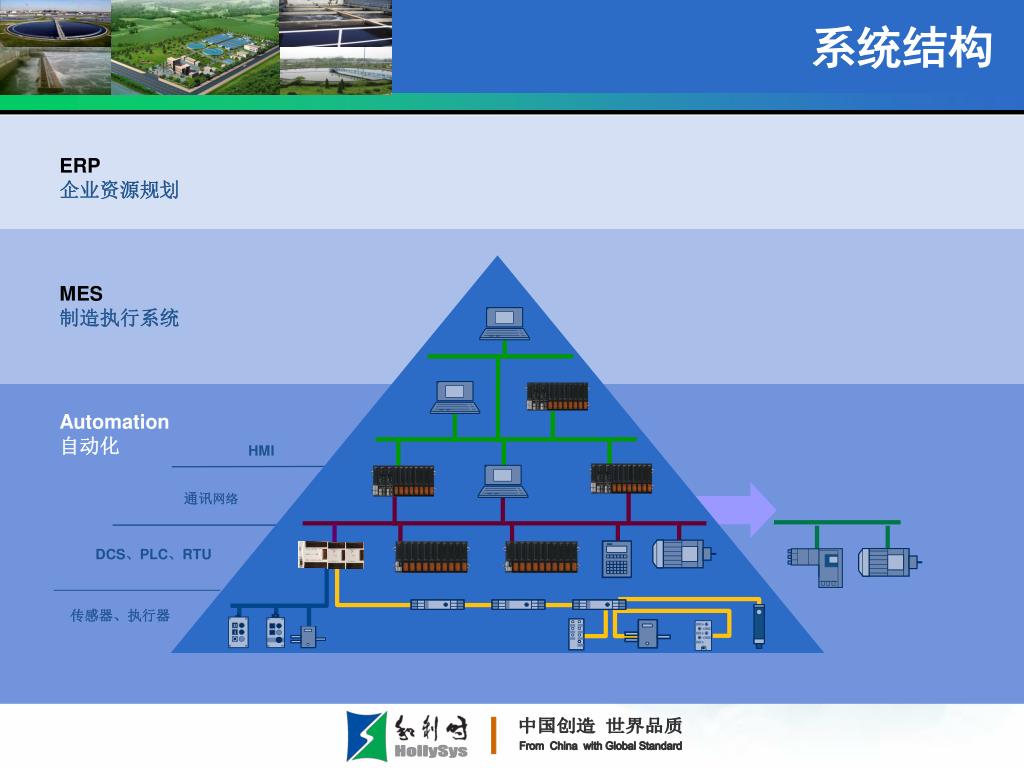

系统结构

ERP企业资源规划

MES制造执行系统

Automation

自动化

HMI

通讯网络

TIA

DCS、PLC、RTU

传感器、执行器


4253337

通信层

控制层

设备层

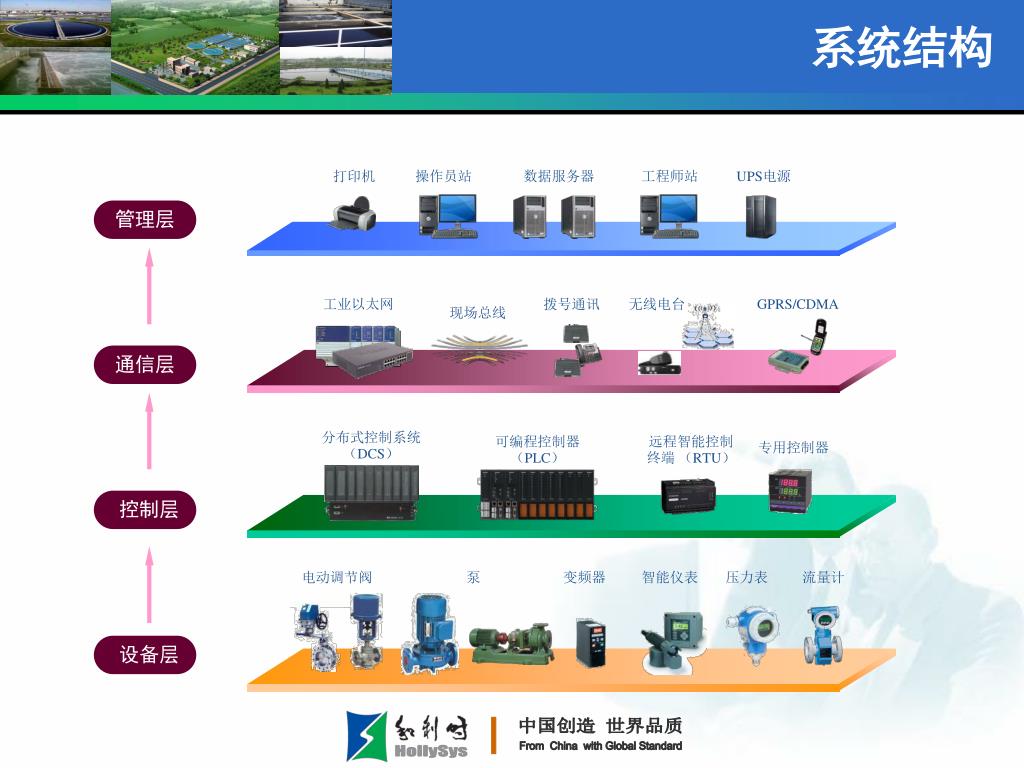

系统结构

打印机

操作员站

数据服务器

工程师站

UPS电源

管理层

工业以太网

拨号通讯

无线电台

GPRS/CDMA

现场总线

分布式控制系统(DCS)

可编程控制器(PLC)

远程智能控制终端 (RTU)

专用控制器

电动调节阀

变频器

智能仪表

压力表

流量计


4253337

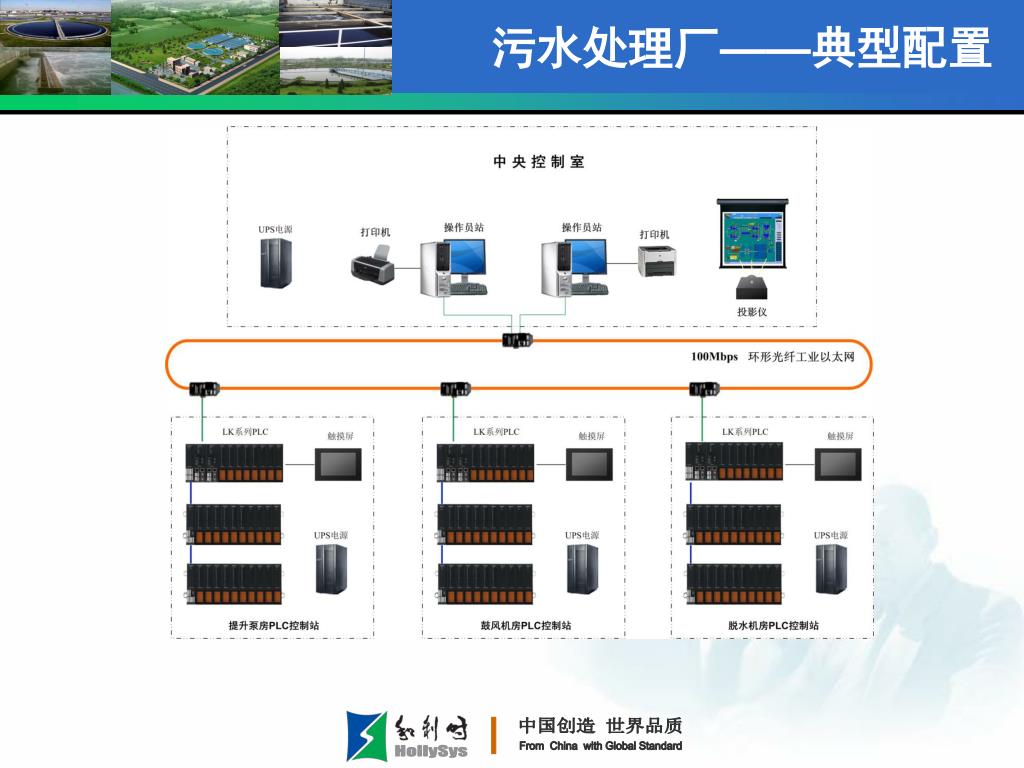

污水处理厂——典型配置


4253337

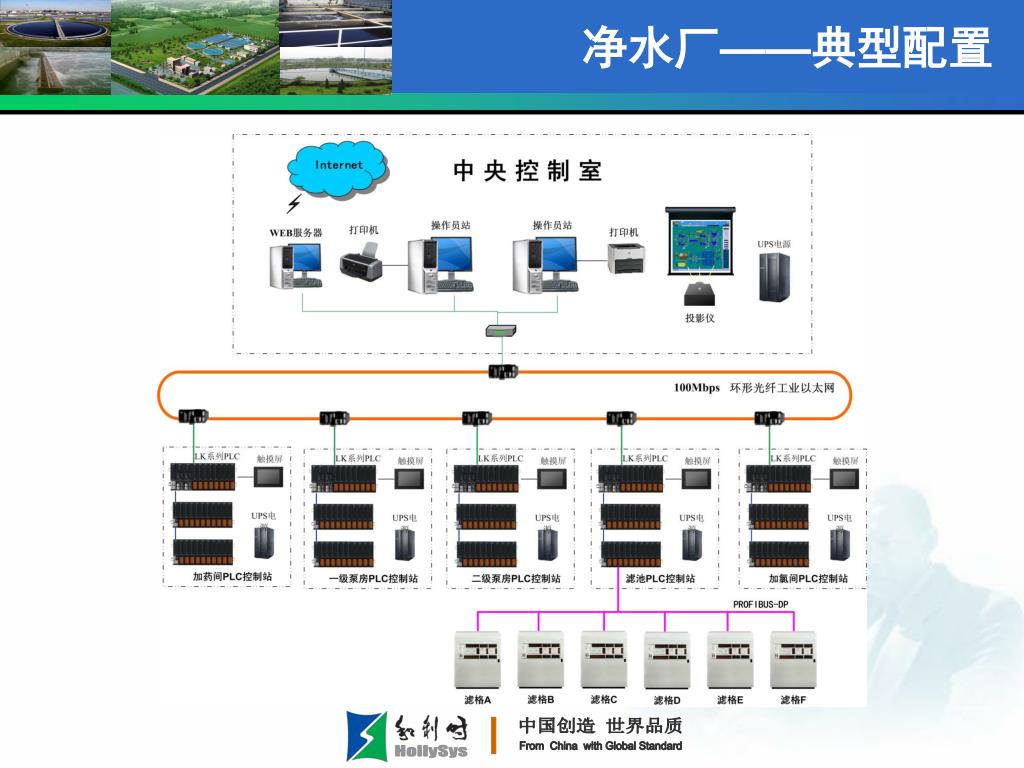

净水厂——典型配置


4253337

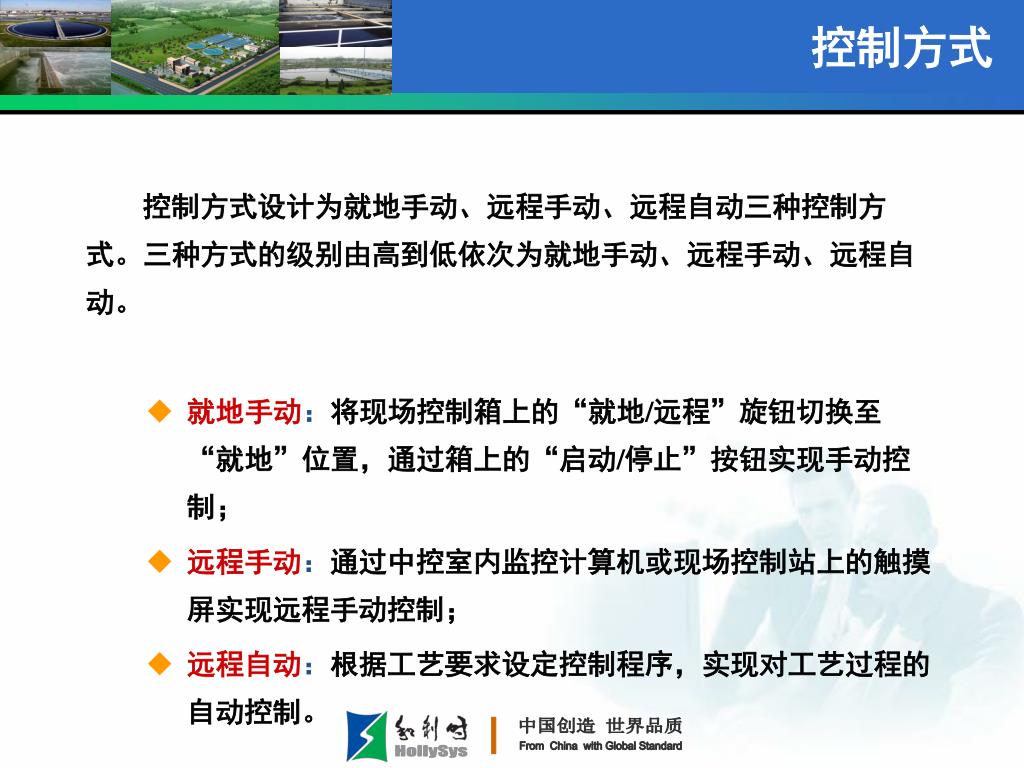

控制方式

控制方式设计为就地手动、远程手动、远程自动三种控制方式。三种方式的级别由高到低依次为就地手动、远程手动、远程自动。

  • 就地手动:将现场控制箱上的“就地/远程”旋钮切换至“就地”位置,通过箱上的“启动/停止”按钮实现手动控制;

  • 远程手动:通过中控室内监控计算机或现场控制站上的触摸屏实现远程手动控制;

  • 远程自动:根据工艺要求设定控制程序,实现对工艺过程的自动控制。


4253337

系统功能

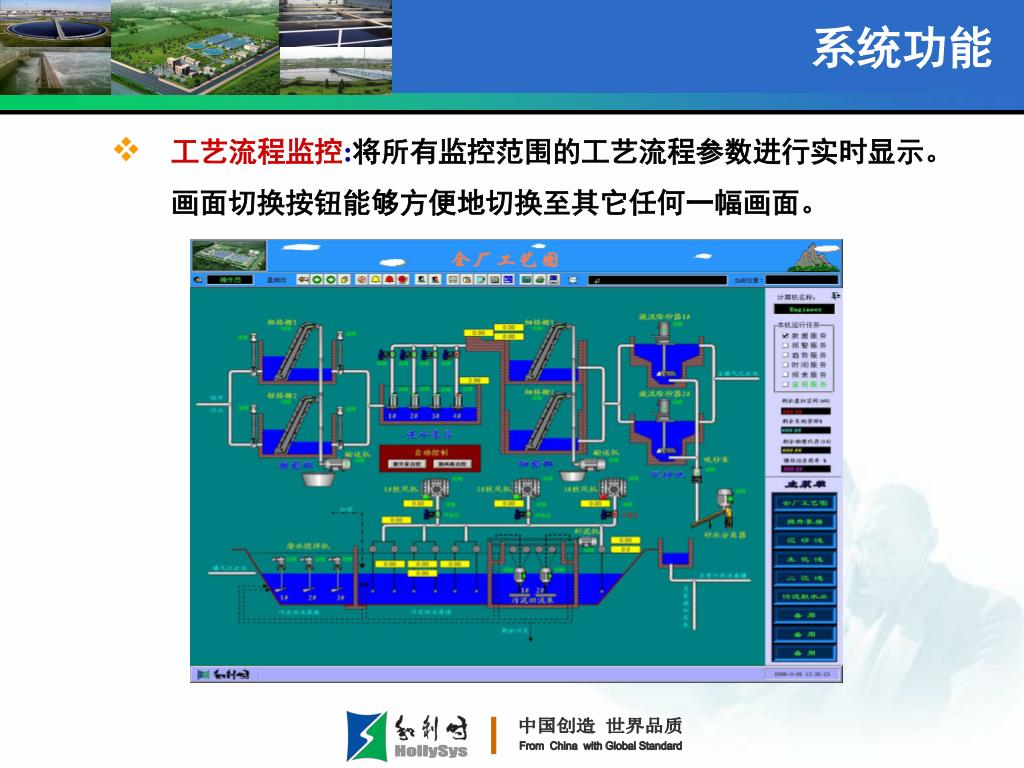

  • 工艺流程监控:将所有监控范围的工艺流程参数进行实时显示。画面切换按钮能够方便地切换至其它任何一幅画面。


4253337

系统功能

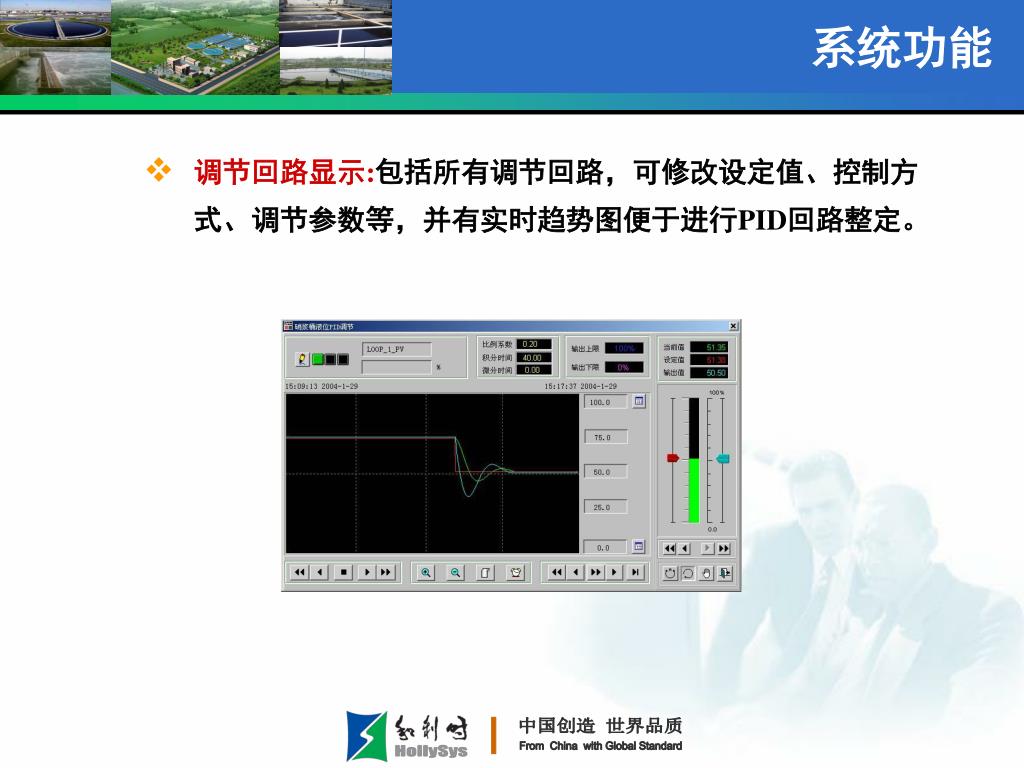

  • 调节回路显示:包括所有调节回路,可修改设定值、控制方式、调节参数等,并有实时趋势图便于进行PID回路整定。


4253337

系统功能

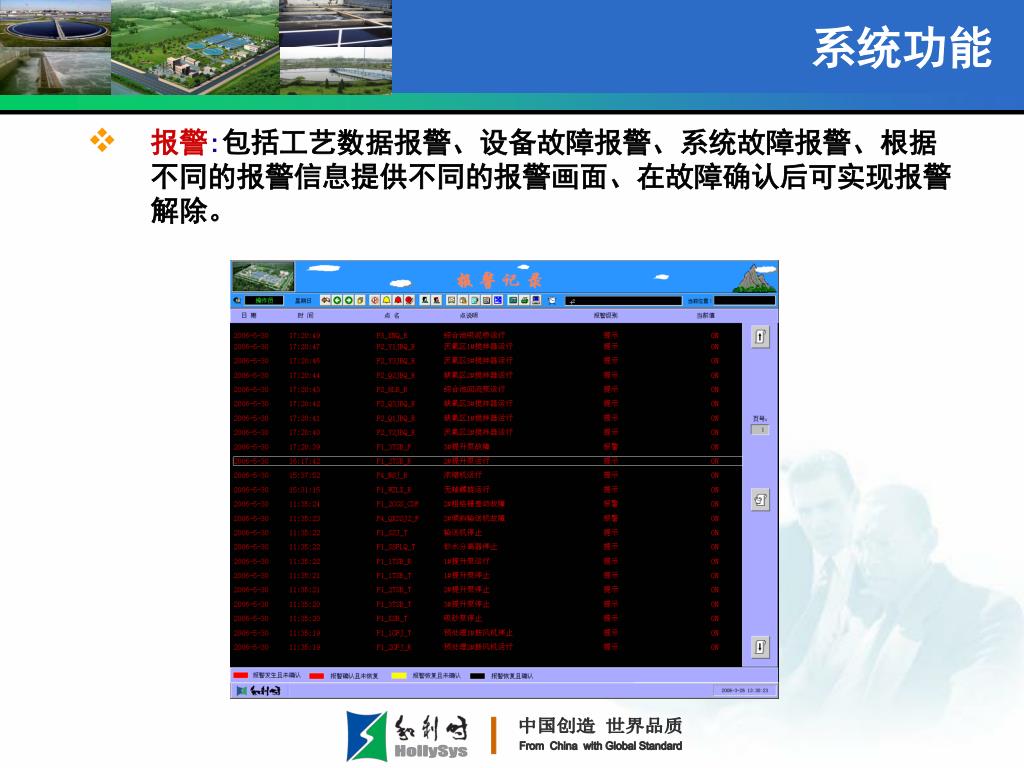

  • 报警:包括工艺数据报警、设备故障报警、系统故障报警、根据不同的报警信息提供不同的报警画面、在故障确认后可实现报警解除。


4253337

系统功能

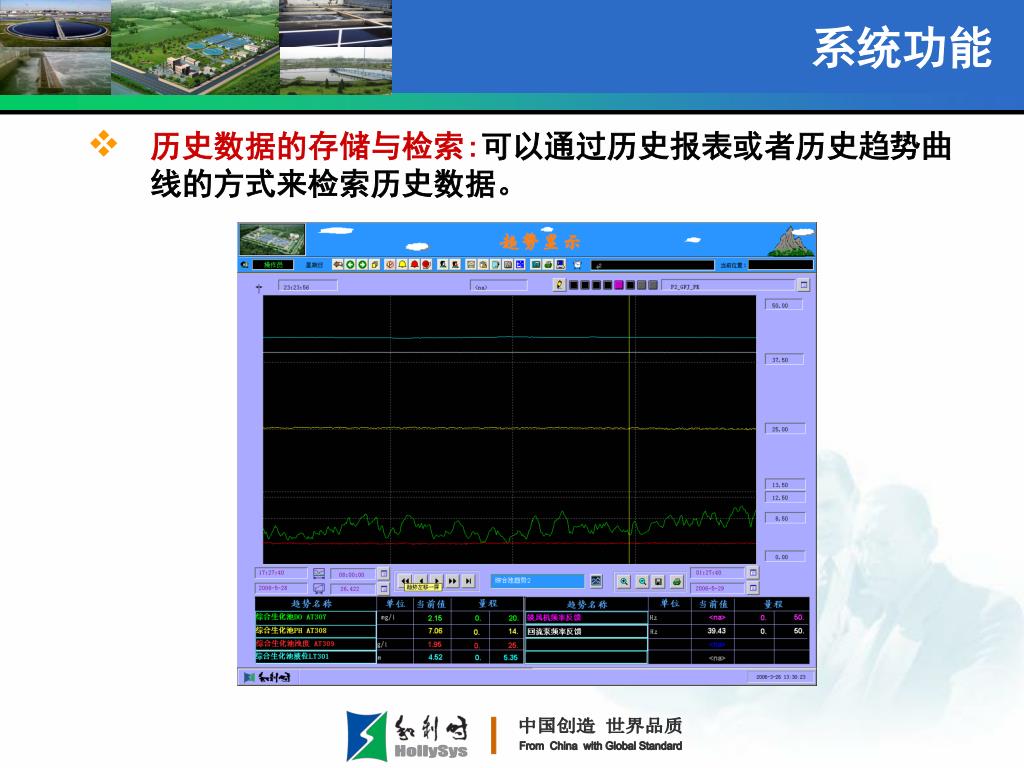

  • 历史数据的存储与检索:可以通过历史报表或者历史趋势曲线的方式来检索历史数据。


4253337

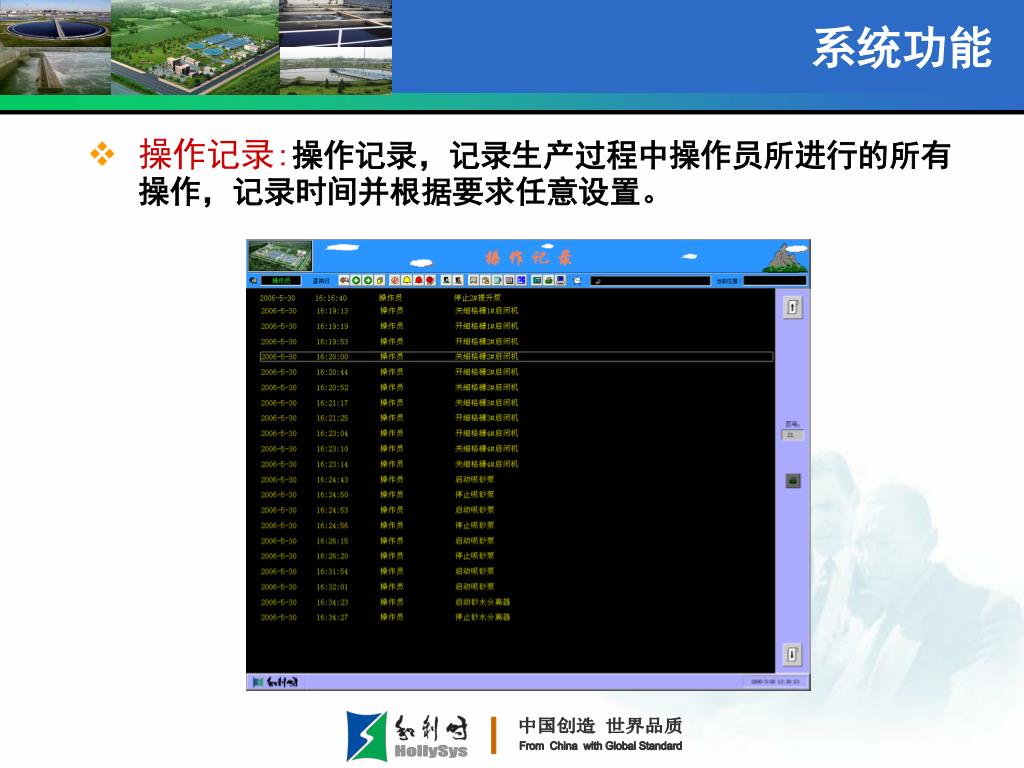

系统功能

  • 操作记录:操作记录,记录生产过程中操作员所进行的所有操作,记录时间并根据要求任意设置。


4253337

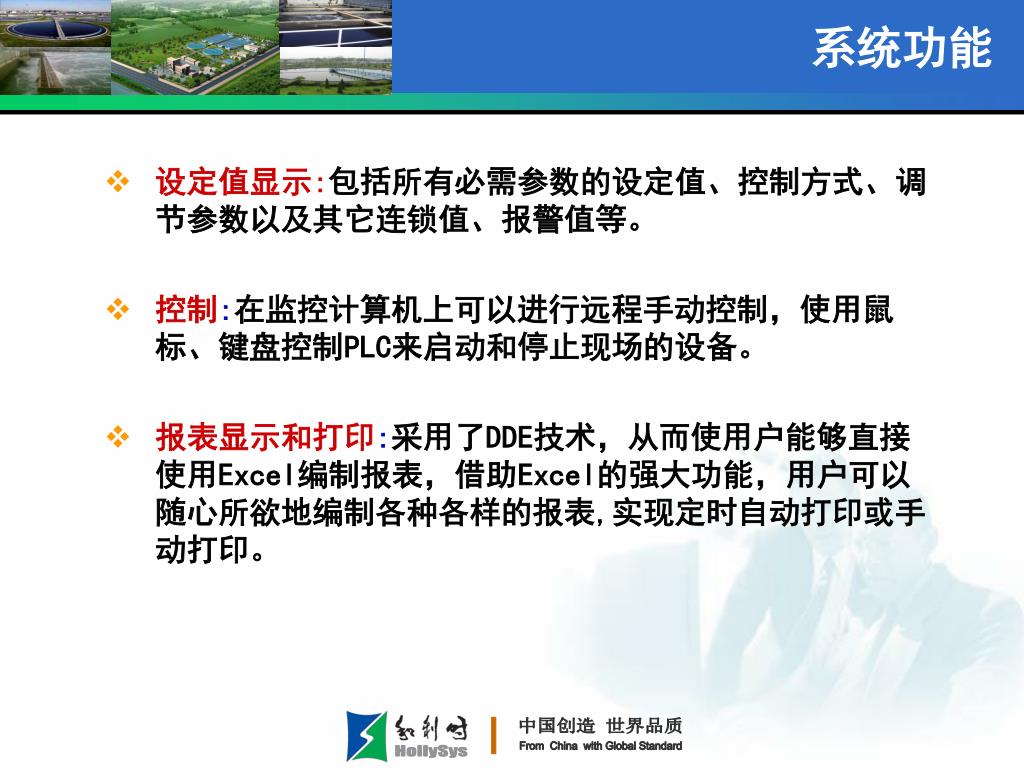

系统功能

  • 设定值显示:包括所有必需参数的设定值、控制方式、调节参数以及其它连锁值、报警值等。

  • 控制:在监控计算机上可以进行远程手动控制,使用鼠标、键盘控制PLC来启动和停止现场的设备。

  • 报表显示和打印:采用了DDE技术,从而使用户能够直接使用Excel编制报表,借助Excel的强大功能,用户可以随心所欲地编制各种各样的报表,实现定时自动打印或手动打印。


4253337

1. 公司介绍

目 录

2. 公司主营产品

3. 水处理自动化解决方案

4. 如何满足水处理自动化需求

5. 典型应用案例


4253337

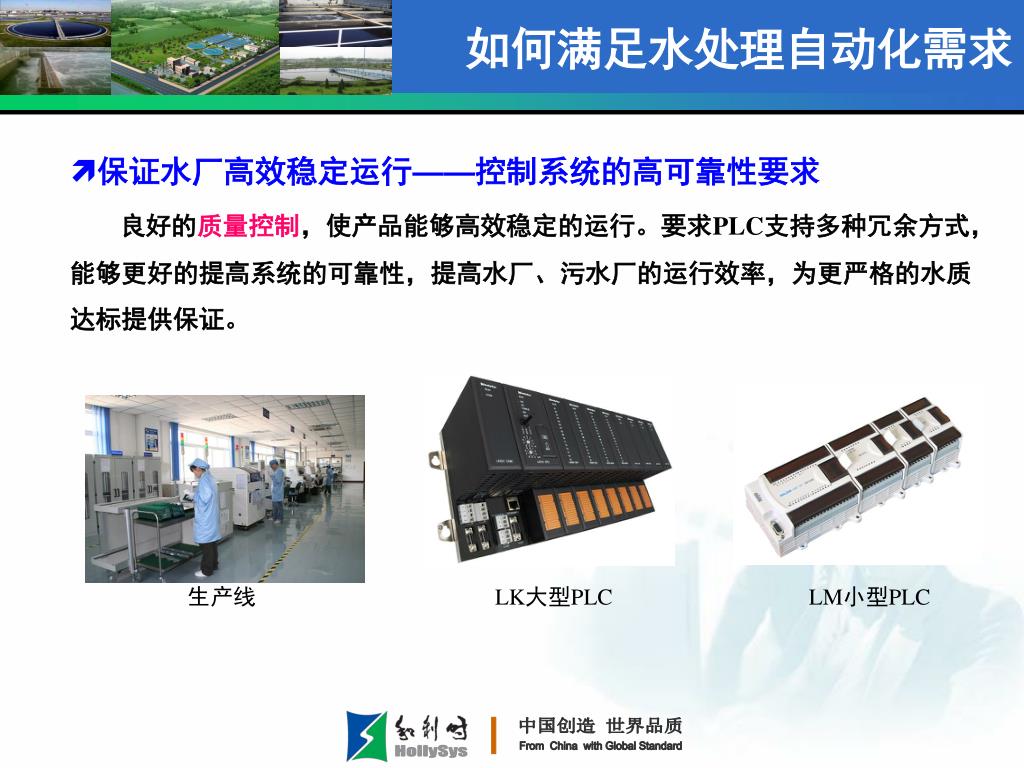

如何满足水处理自动化需求

  • 保证水厂高效稳定运行——控制系统的高可靠性要求

  • 良好的质量控制,使产品能够高效稳定的运行。要求PLC支持多种冗余方式,能够更好的提高系统的可靠性,提高水厂、污水厂的运行效率,为更严格的水质达标提供保证。

生产线

LK大型PLC

LM小型PLC


4253337
如何满足水处理自动化需求

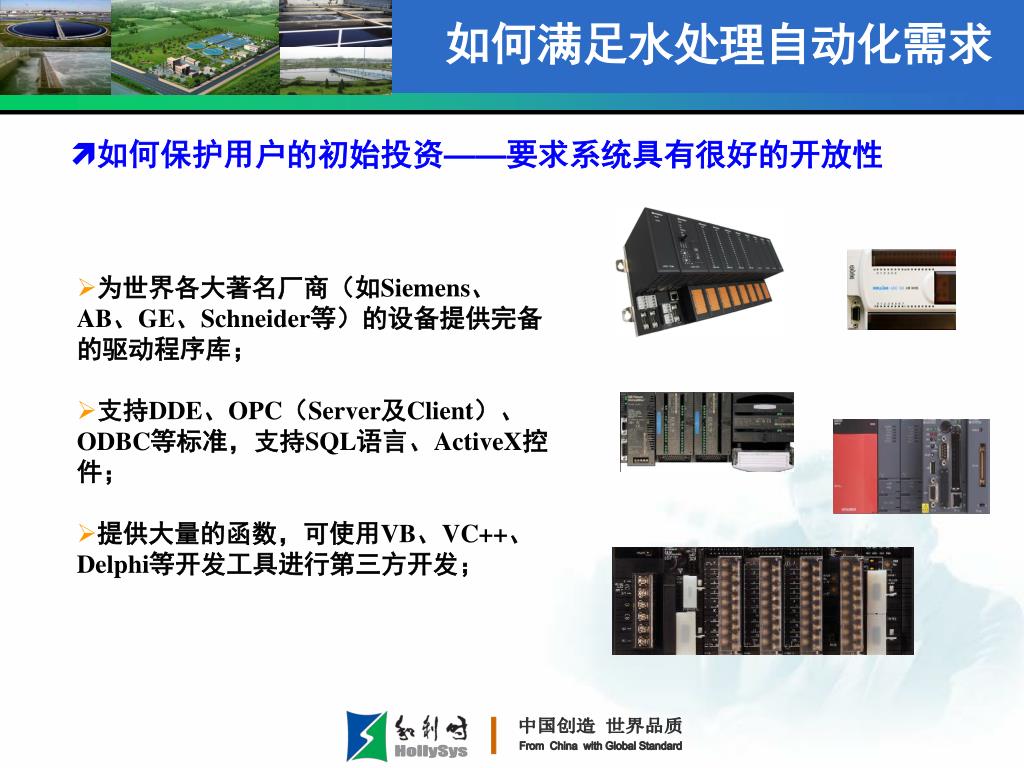

  • 如何保护用户的初始投资——要求系统具有很好的开放性

  • 为世界各大著名厂商(如Siemens、AB、GE、Schneider等)的设备提供完备的驱动程序库;

  • 支持DDE、OPC(Server及Client)、ODBC等标准,支持SQL语言、ActiveX控件;

  • 提供大量的函数,可使用VB、VC++、Delphi等开发工具进行第三方开发;


4253337
如何满足水处理自动化需求

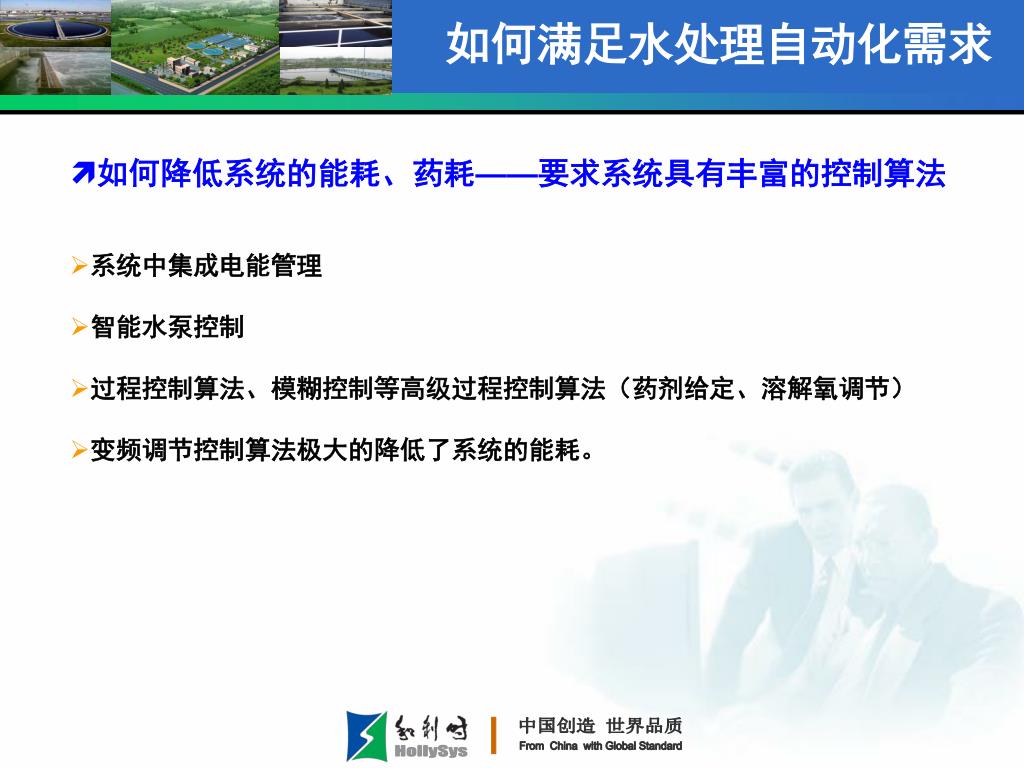

  • 如何降低系统的能耗、药耗——要求系统具有丰富的控制算法

  • 系统中集成电能管理

  • 智能水泵控制

  • 过程控制算法、模糊控制等高级过程控制算法(药剂给定、溶解氧调节)

  • 变频调节控制算法极大的降低了系统的能耗。


4253337

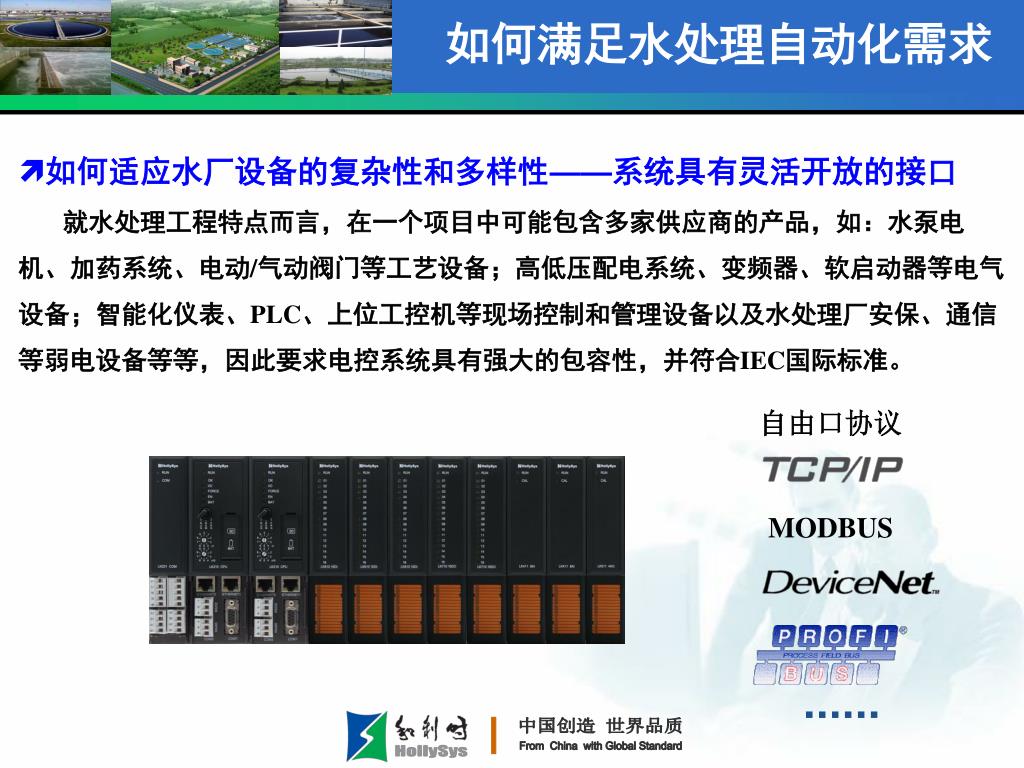

如何满足水处理自动化需求

  • 如何适应水厂设备的复杂性和多样性——系统具有灵活开放的接口

  • 就水处理工程特点而言,在一个项目中可能包含多家供应商的产品,如:水泵电机、加药系统、电动/气动阀门等工艺设备;高低压配电系统、变频器、软启动器等电气设备;智能化仪表、PLC、上位工控机等现场控制和管理设备以及水处理厂安保、通信等弱电设备等等,因此要求电控系统具有强大的包容性,并符合IEC国际标准。

自由口协议

MODBUS


4253337

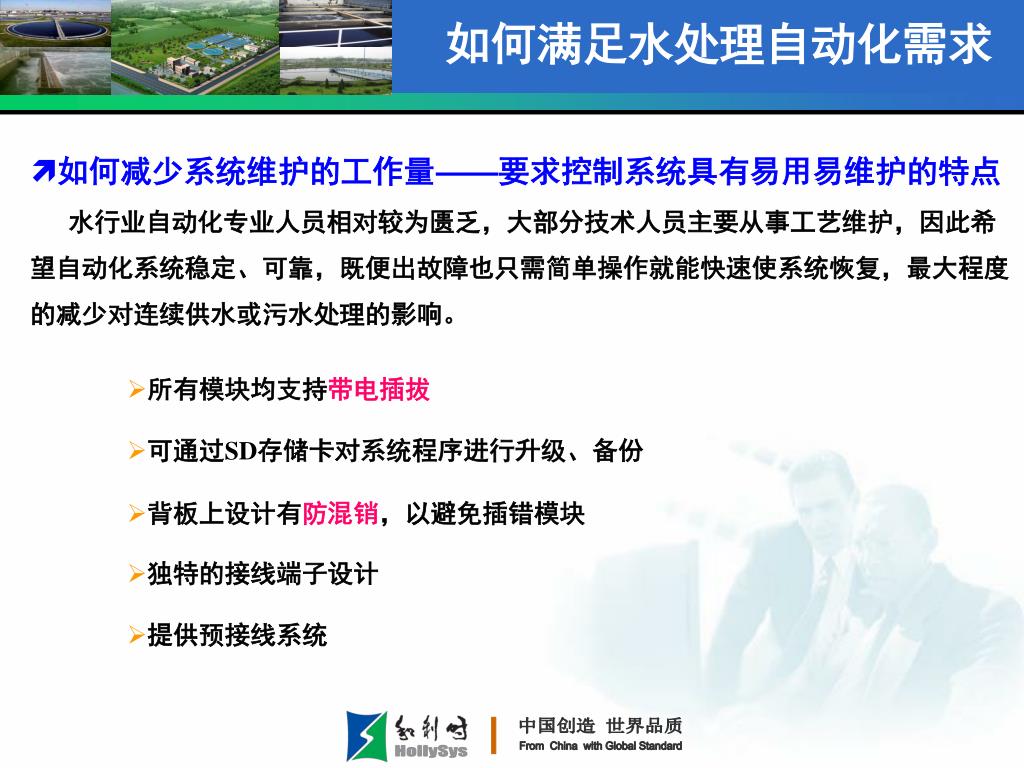

如何满足水处理自动化需求

  • 如何减少系统维护的工作量——要求控制系统具有易用易维护的特点

    水行业自动化专业人员相对较为匮乏,大部分技术人员主要从事工艺维护,因此希望自动化系统稳定、可靠,既便出故障也只需简单操作就能快速使系统恢复,最大程度的减少对连续供水或污水处理的影响。

  • 所有模块均支持带电插拔

  • 可通过SD存储卡对系统程序进行升级、备份

  • 背板上设计有防混销,以避免插错模块

  • 独特的接线端子设计

  • 提供预接线系统


4253337

1. 公司介绍

目 录

2. 公司主营产品

3. 水处理自动化解决方案

4. 如何满足水处理自动化需求

5. 典型应用案例


4253337

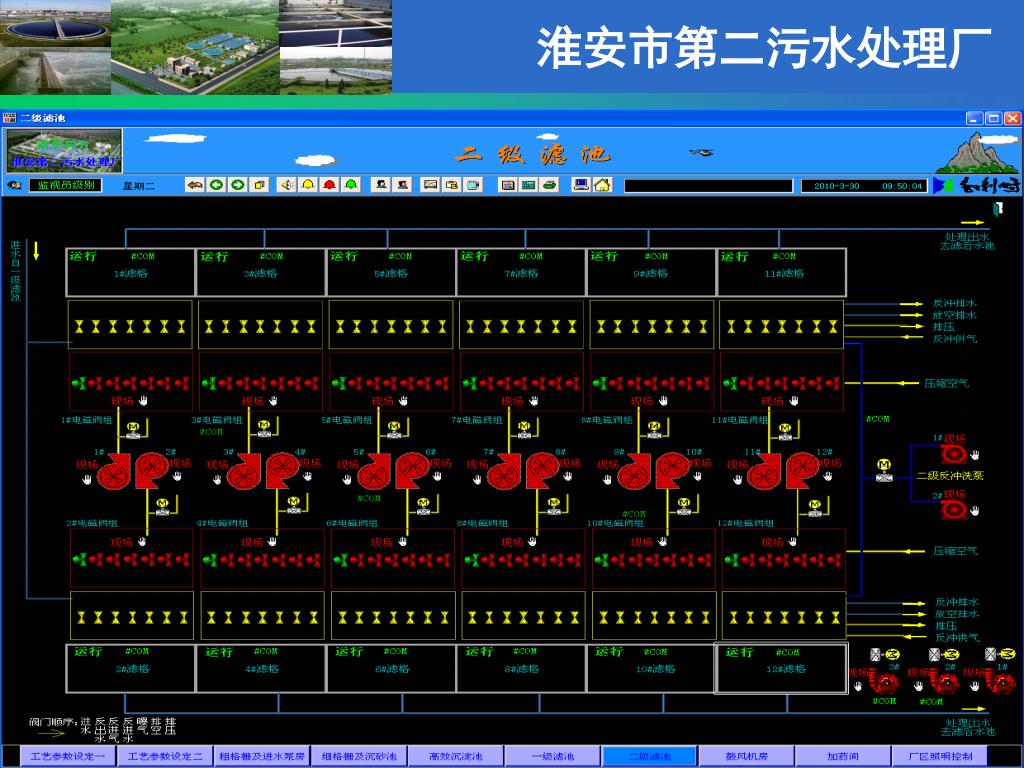

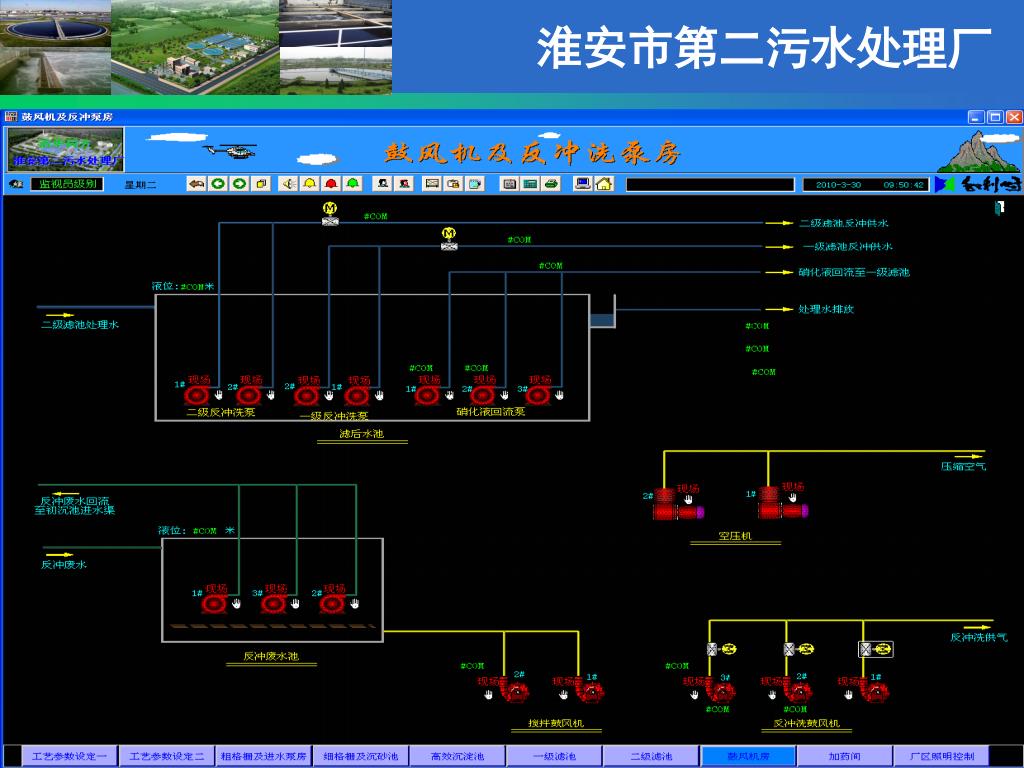

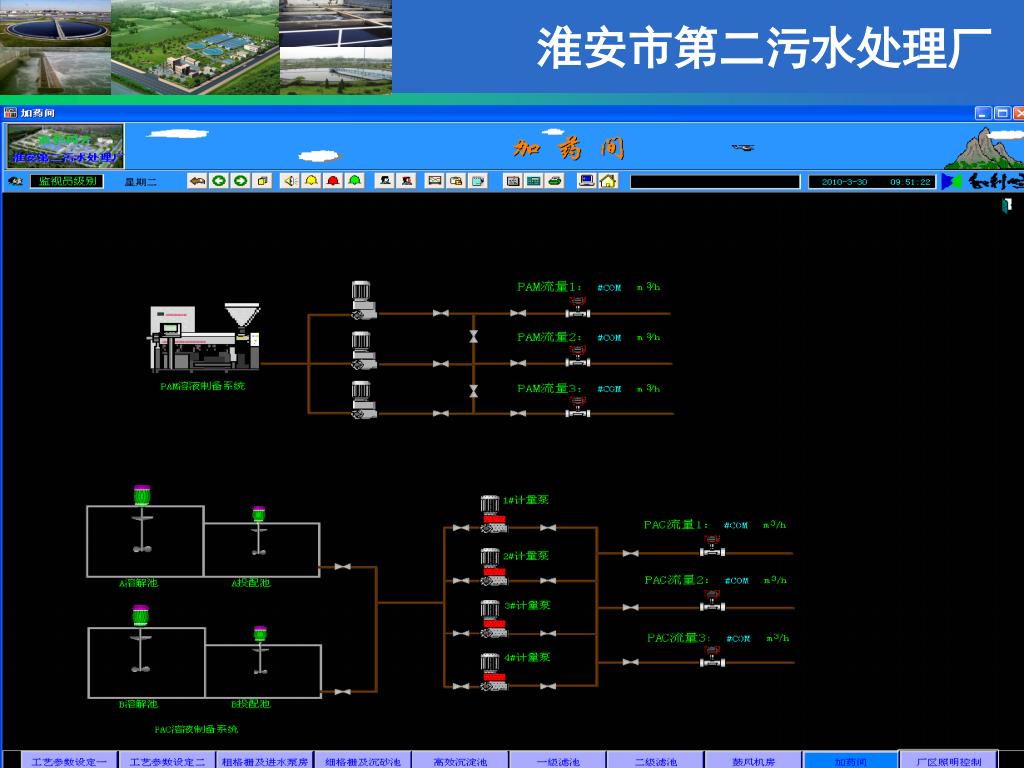

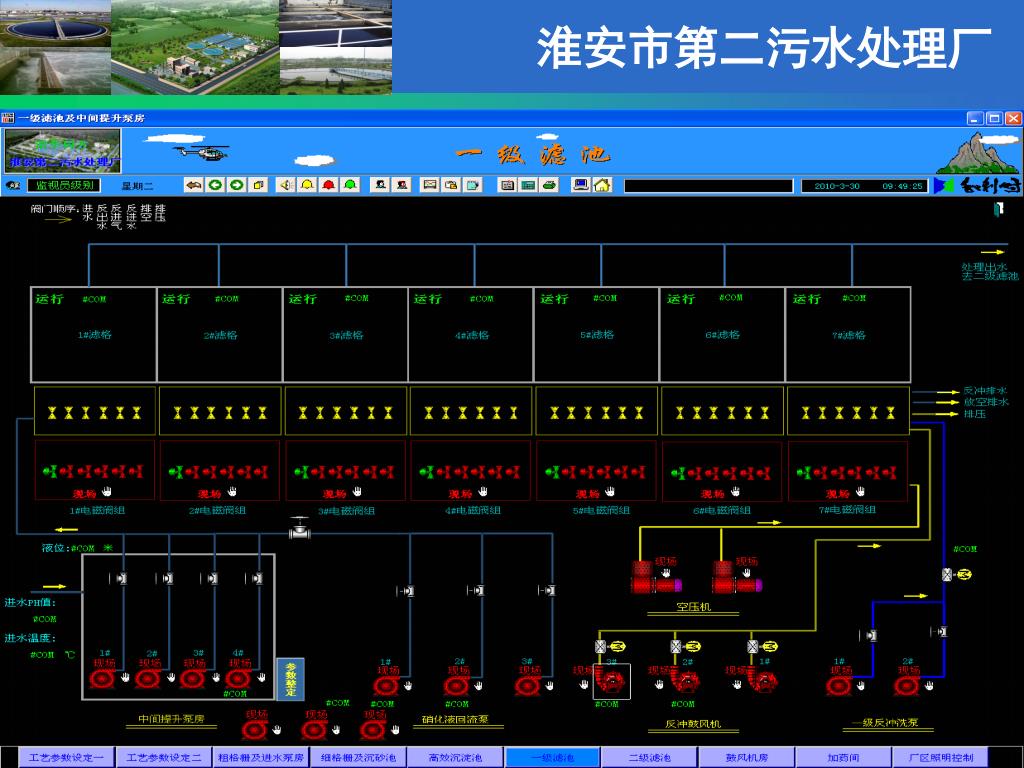

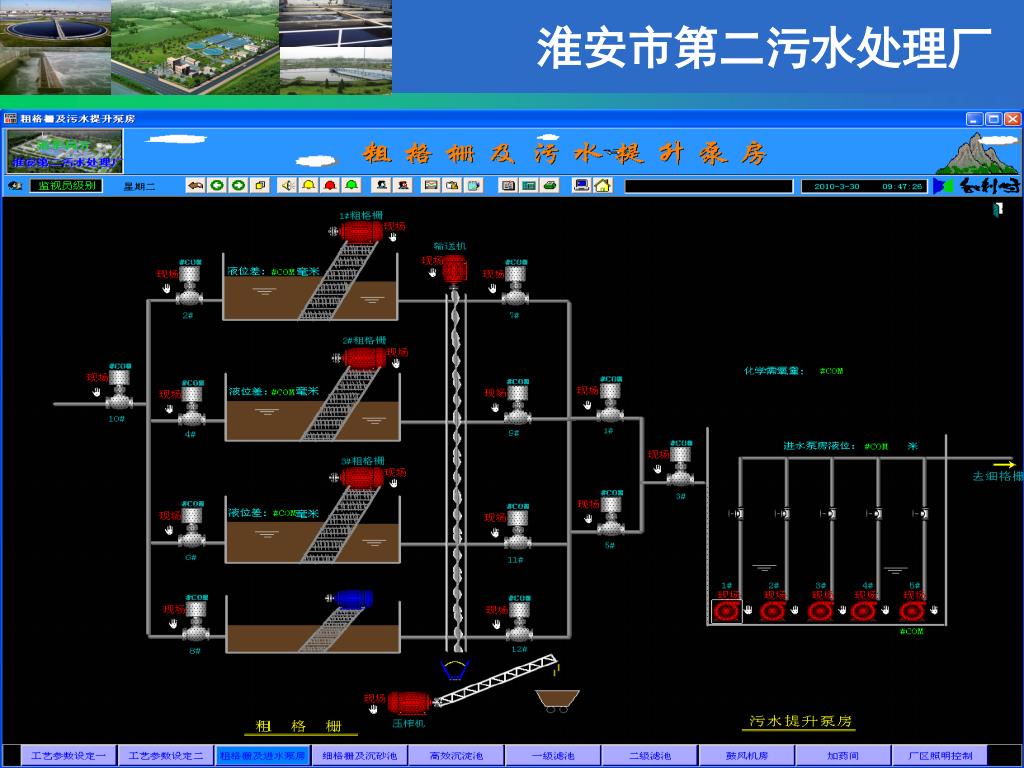

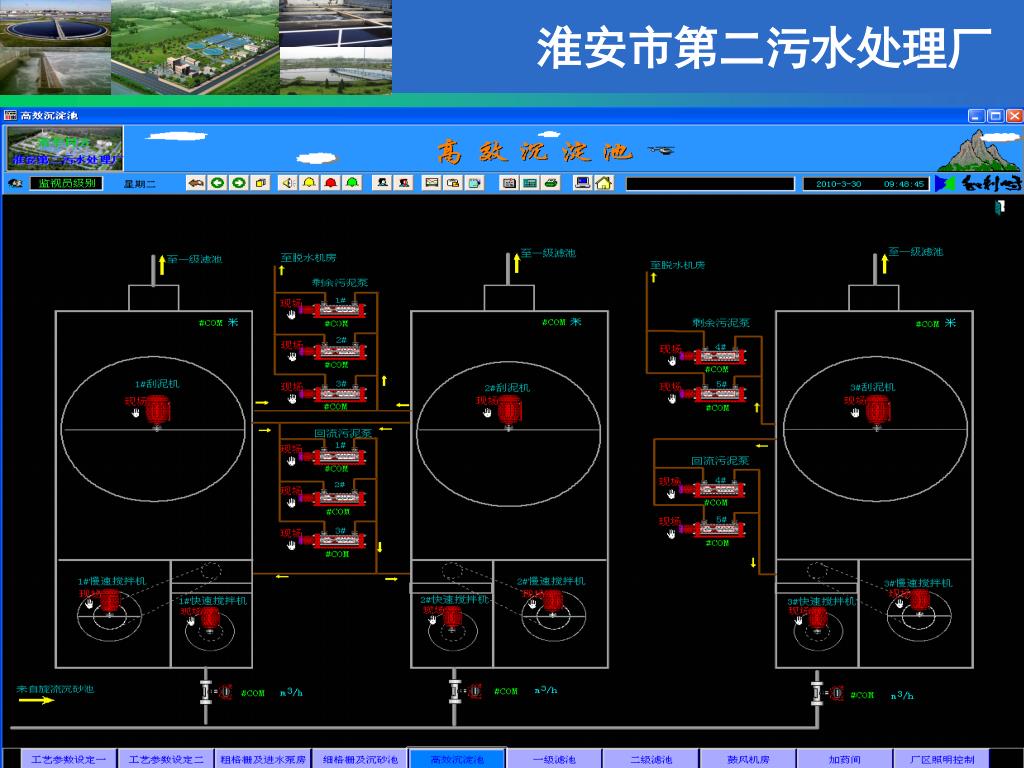

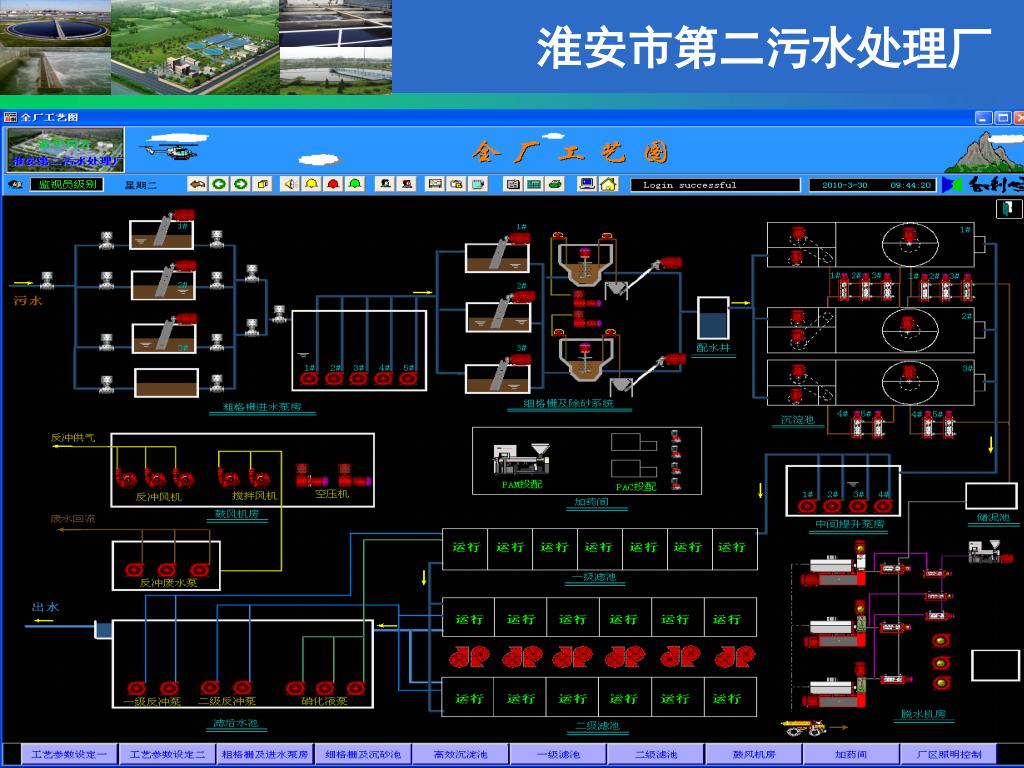

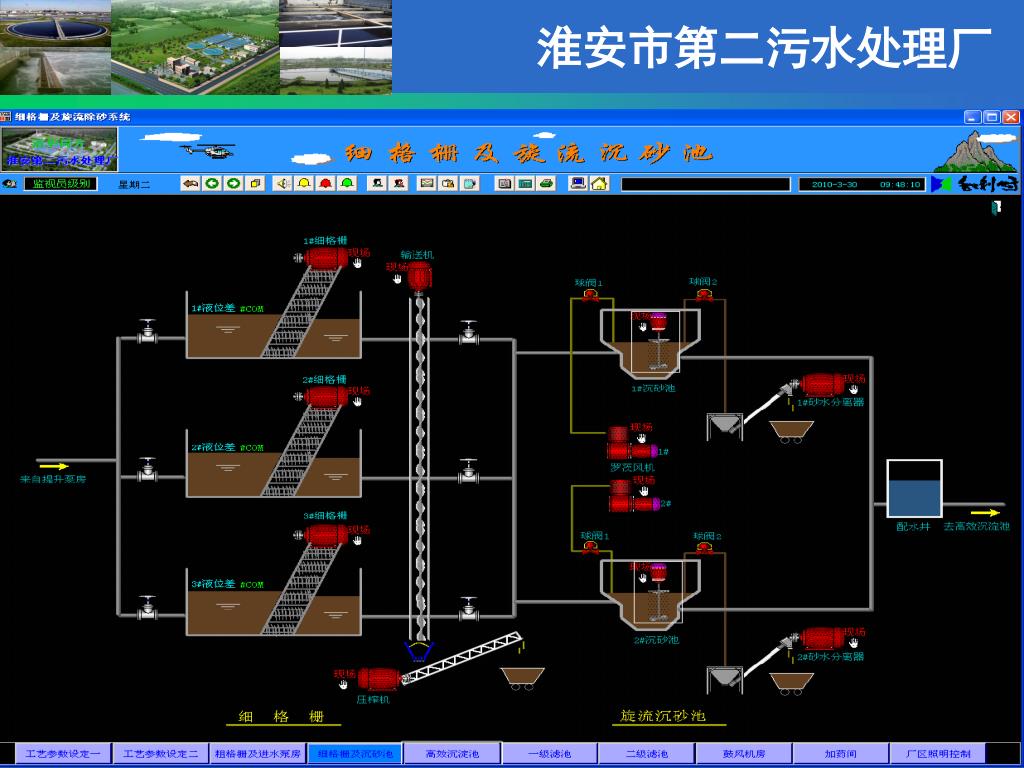

淮安市第二污水处理厂

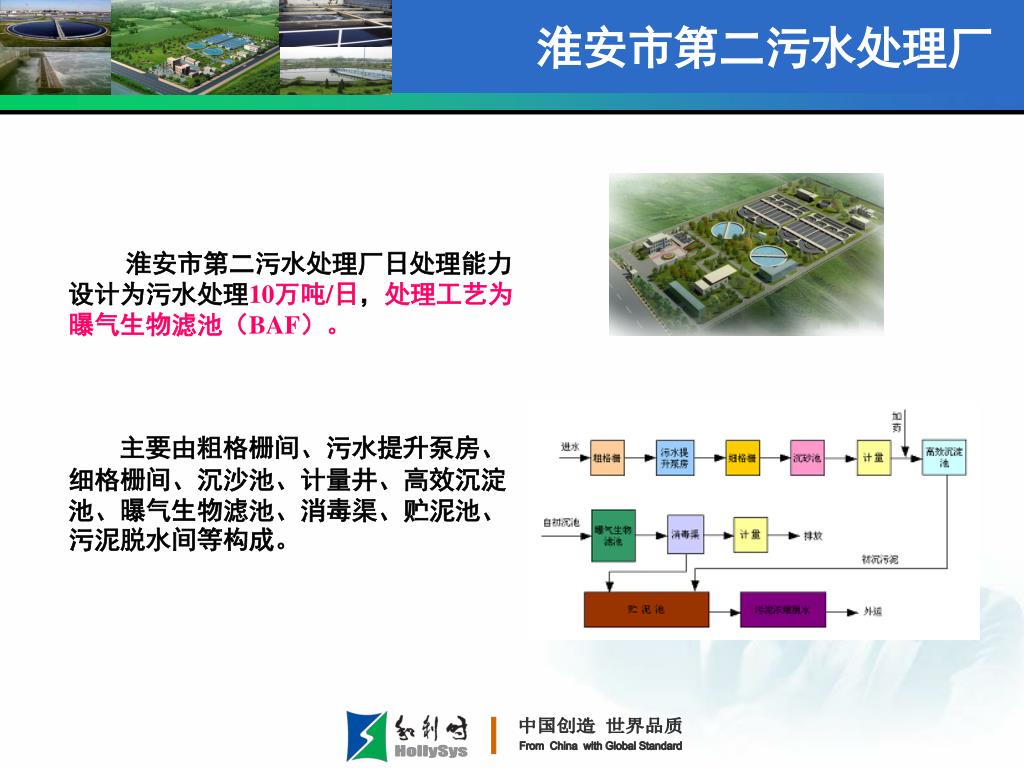

淮安市第二污水处理厂日处理能力设计为污水处理10万吨/日,处理工艺为曝气生物滤池(BAF)。

主要由粗格栅间、污水提升泵房、细格栅间、沉沙池、计量井、高效沉淀池、曝气生物滤池、消毒渠、贮泥池、污泥脱水间等构成。










4253337

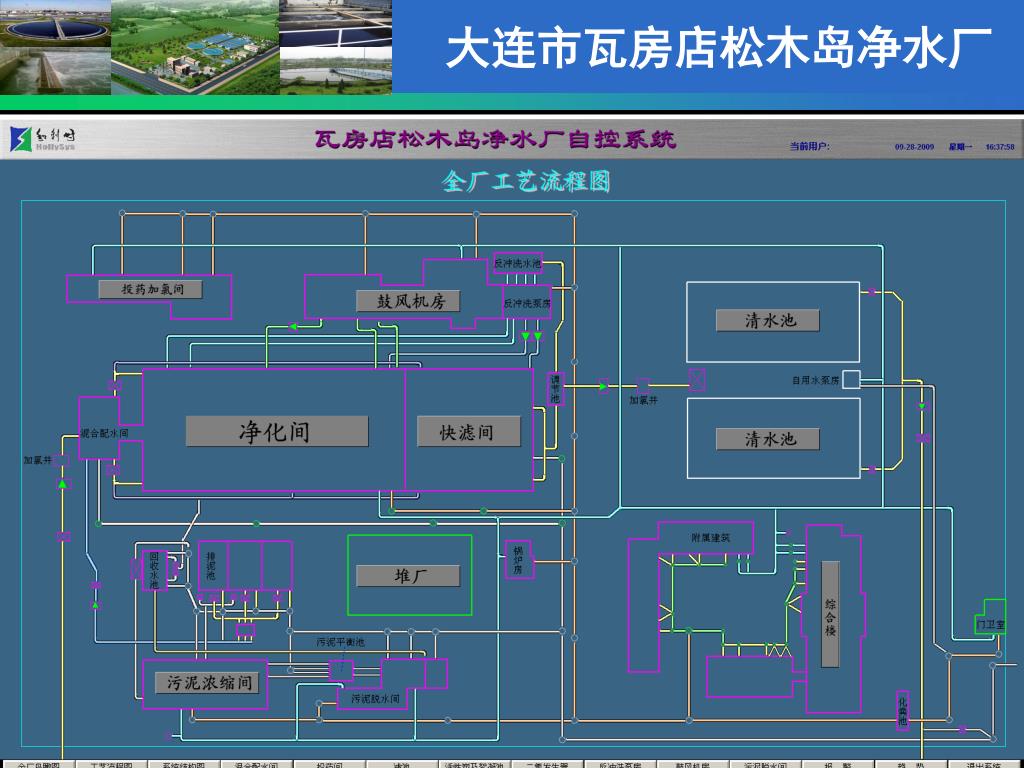

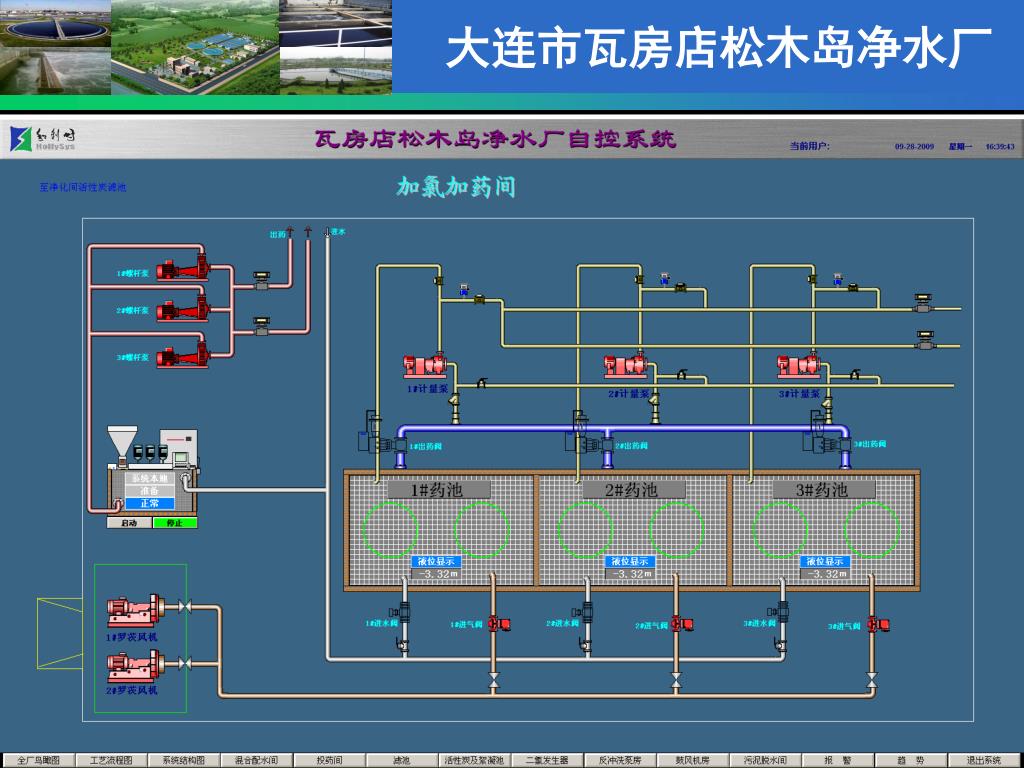

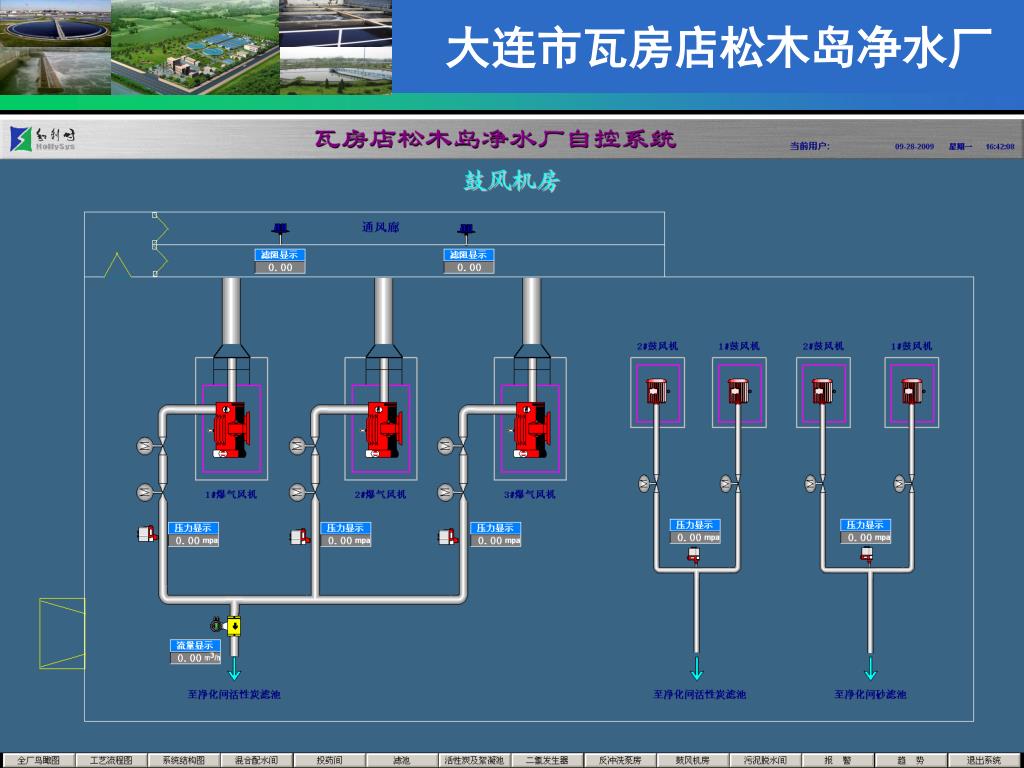

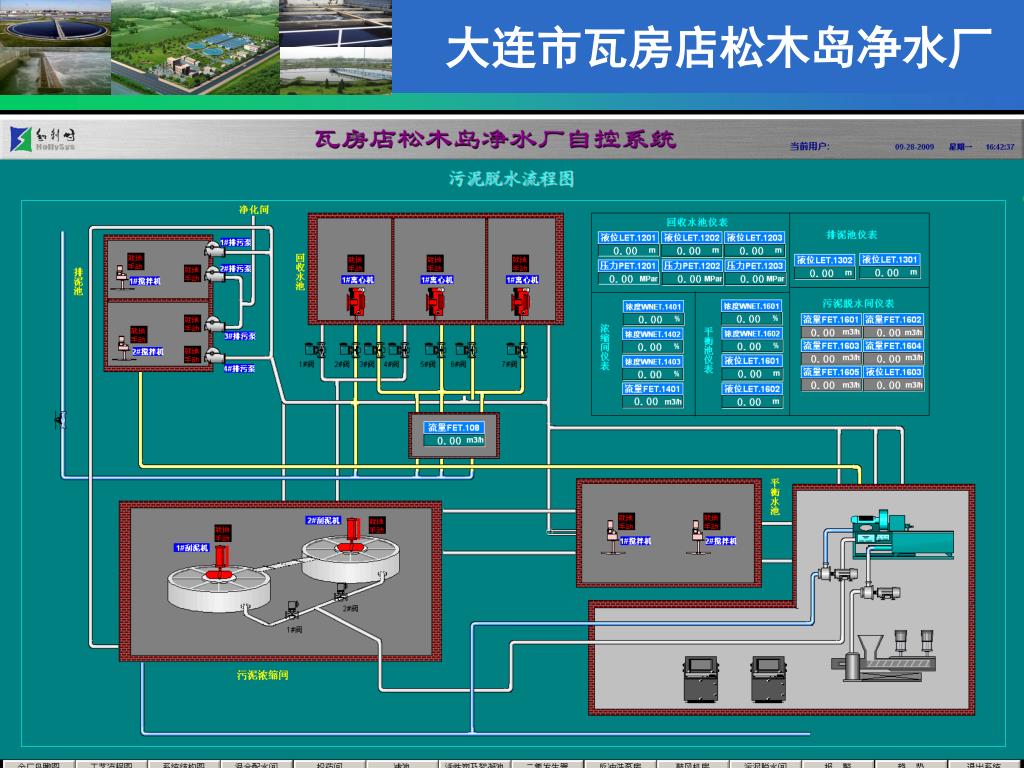

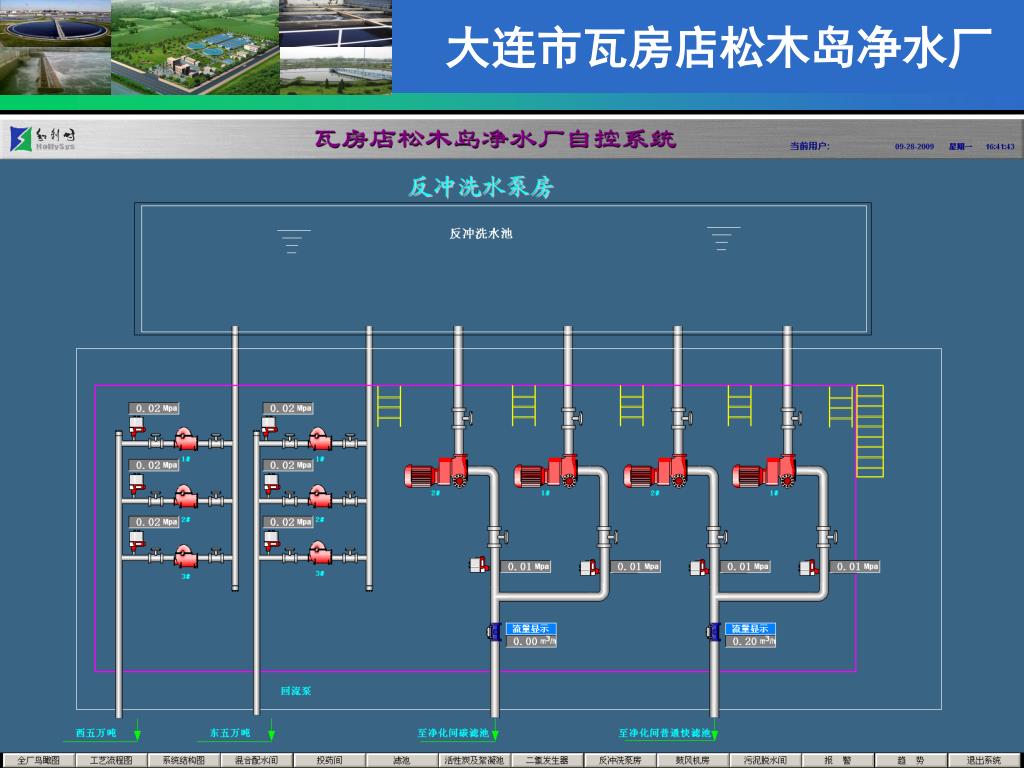

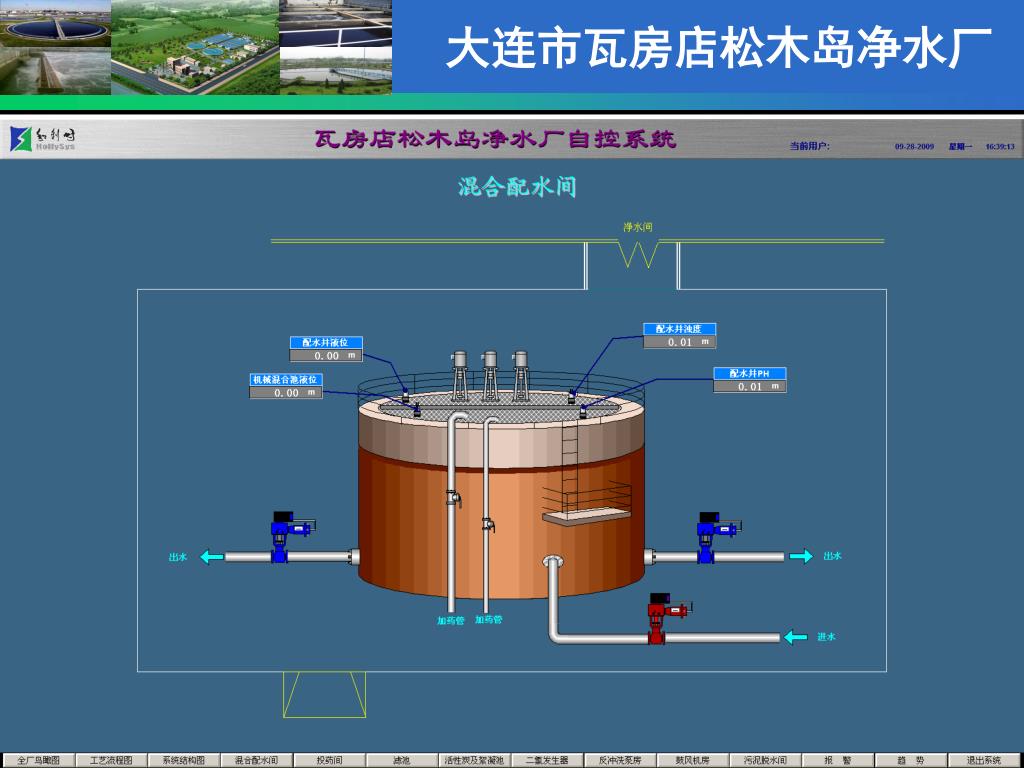

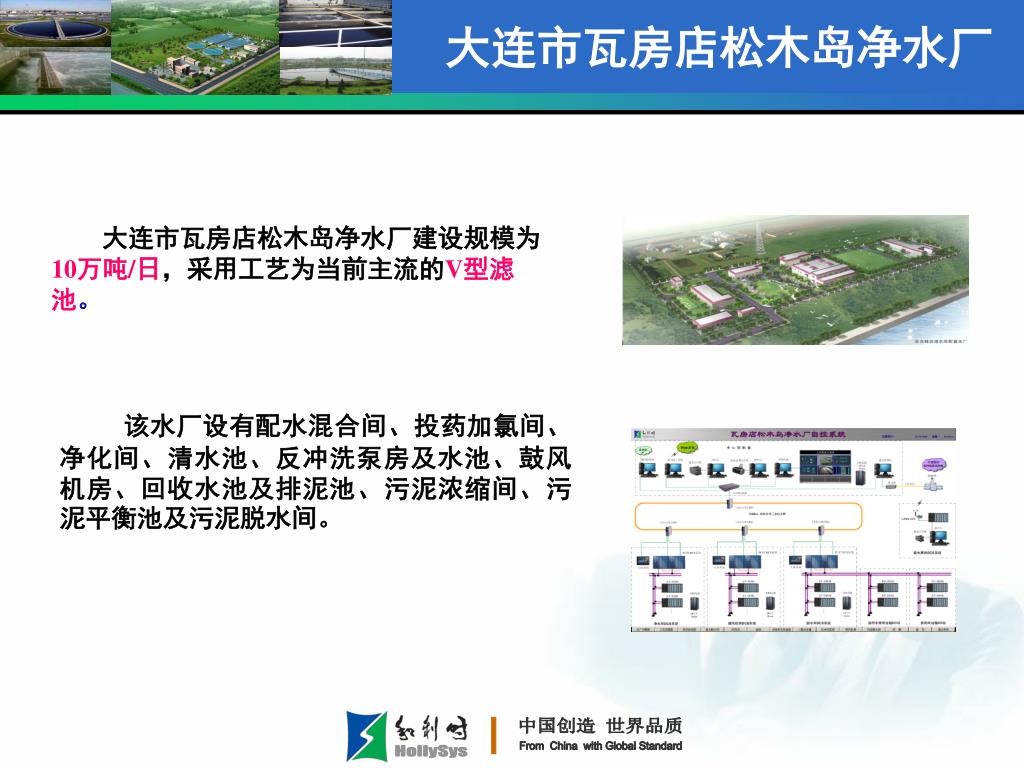

大连市瓦房店松木岛净水厂

大连市瓦房店松木岛净水厂建设规模为10万吨/日,采用工艺为当前主流的V型滤池。

该水厂设有配水混合间、投药加氯间、净化间、清水池、反冲洗泵房及水池、鼓风机房、回收水池及排泥池、污泥浓缩间、污泥平衡池及污泥脱水间。








4253337

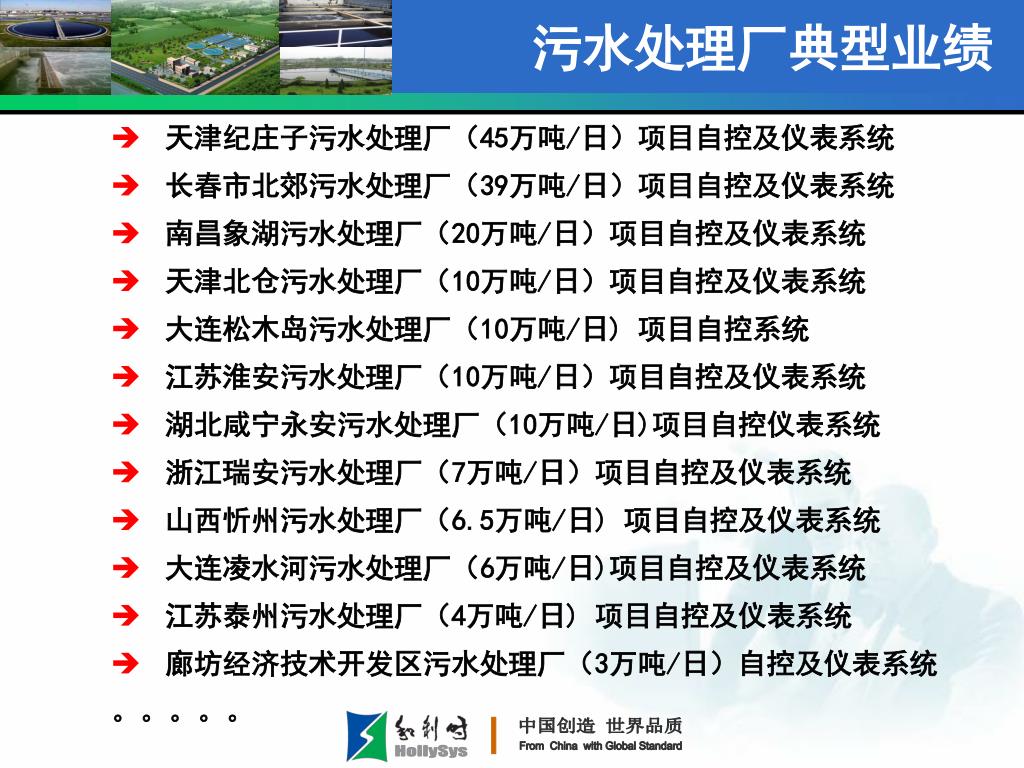

污水处理厂典型业绩

  • 天津纪庄子污水处理厂(45万吨/日)项目自控及仪表系统

  • 长春市北郊污水处理厂(39万吨/日)项目自控及仪表系统

  • 南昌象湖污水处理厂(20万吨/日)项目自控及仪表系统

  • 天津北仓污水处理厂(10万吨/日)项目自控及仪表系统

  • 大连松木岛污水处理厂(10万吨/日) 项目自控系统

  • 江苏淮安污水处理厂(10万吨/日)项目自控及仪表系统

  • 湖北咸宁永安污水处理厂(10万吨/日)项目自控仪表系统

  • 浙江瑞安污水处理厂(7万吨/日)项目自控及仪表系统

  • 山西忻州污水处理厂(6.5万吨/日) 项目自控及仪表系统

  • 大连凌水河污水处理厂(6万吨/日)项目自控及仪表系统

  • 江苏泰州污水处理厂(4万吨/日) 项目自控及仪表系统

  • 廊坊经济技术开发区污水处理厂(3万吨/日)自控及仪表系统

    。。。。。


4253337

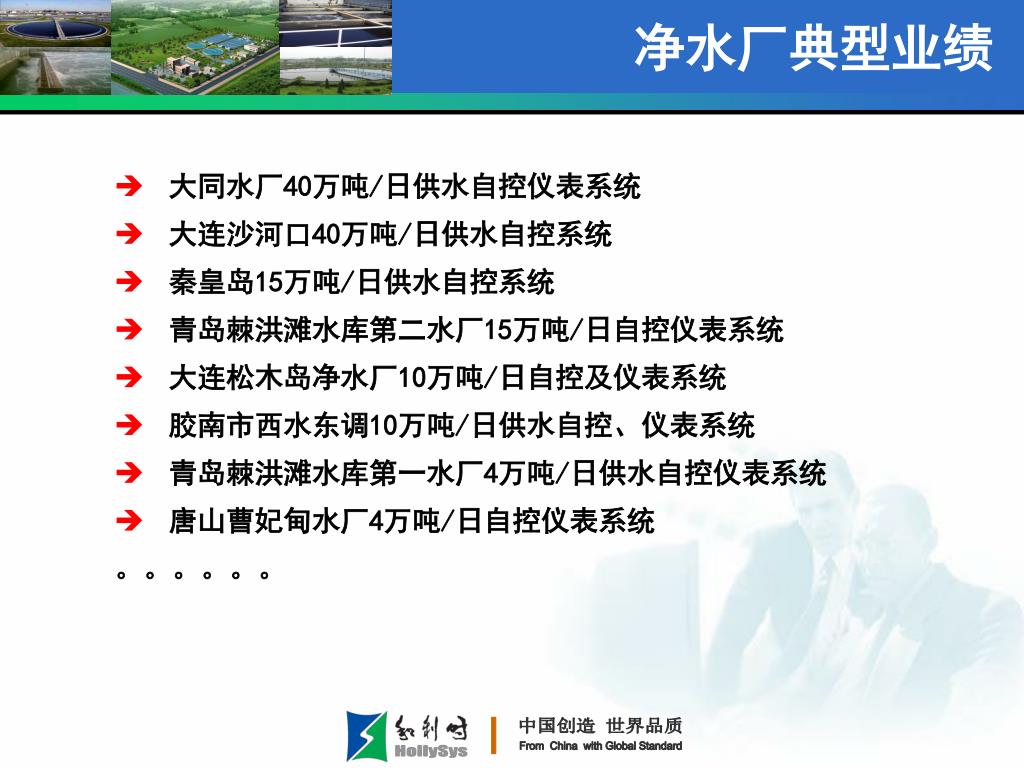

净水厂典型业绩

  • 大同水厂40万吨/日供水自控仪表系统

  • 大连沙河口40万吨/日供水自控系统

  • 秦皇岛15万吨/日供水自控系统

  • 青岛棘洪滩水库第二水厂15万吨/日自控仪表系统

  • 大连松木岛净水厂10万吨/日自控及仪表系统

  • 胶南市西水东调10万吨/日供水自控、仪表系统

  • 青岛棘洪滩水库第一水厂4万吨/日供水自控仪表系统

  • 唐山曹妃甸水厂4万吨/日自控仪表系统

    。。。。。。


4253337
欢迎提问!

感谢您对和利时一如既往的关注和支持!

欢迎您到和利时参观、指导!

  • 产品支持热线: 400-811-1999

  • 网站服务www.hollysys.cn

    • 专人维护、回复

    • 产品信息、培训信息、资料下载

    • 技术支持邮箱:PLC@hollysys.com

北京和利时自动化驱动技术有限公司

BEIJING HOLLYSYS AUTOMATION&DRIVE CO.,LTD
