xml p t pourri

Arnaud Sahuguet

University of Pennsylvania – Tropea Inc.

Penn DatabaseResearch Group

au menu
Au Menu
  • XML aujourd’hui
  • Les DTDs : une mauvaise bonne idée
  • La relève : XML-Schema et le Schematron
  • La boîte à outils XML
    • W4F
  • Avertissement 1: cet exposé est un survol qui ne prétend pas entrer dans les détails. L’auditeur est renvoyé aux documents de référence pour de plus amples informations.
  • Avertissement 2 : les opinions présentées dans cet exposé n’engagent que leur auteur.
xml aujourd hui
XML Aujourd’hui
  • XML est utilise pour
    • Messages (XML-RPC)
    • Contenu textuel (HTML, WML)
    • Données (FinXML, BioML)
    • Documents (DocBook)
    • Sérialisation de composants logiciels (Java Beans)
    • recettes de cuisines

Bref, tout et n’importe quoi!

xml pour pallier les carences html
XML pour pallier les carences HTML
  • En utilisant XML, les fournisseurs de contenu peuvent distinguer fond et forme.

Contenu XML

XSL

HTML(Web-TV)

Wireless Markup Language

HTML (accessiblity)

HTML

http://www.wapforum.org/docs/technical/wml-30-apr-98.pdf

xml rpc
XML-RPC
  • XML-RPC est un protocole RPC qui fonctionne au-dessus de TCP-IP (alternative à CORBA)
    • Un message XML-RPC is une requête HTTP POST. Le corps de la requête est écrit en XML. La procédure est exécuteé sur le serveur et le résultat est renvoyé sous forme XML.
    • Les paramètres peuvent être des scalaires, des chaînes de caractères, des nombres, des dates, etc.; il peut s’agir aussi de structures plus complexes (tuple, liste, etc.).
    • XML-RPC hérite de tous les avantages liés à HTTP tels que SSL.
xml rpc un aper u
XML-RPC : un aperçu

POST /RPC2 HTTP/1.0

User-Agent: Frontier/5.1.2 (WinNT)

Host: betty.userland.com

Content-Type: text/xml

Content-length: 181

examples.getStateName

41

HTTP/1.1 200 OK

Connection: close

Content-Length: 158

Content-Type: text/xml

Date: Fri, 17 Jul 1998 19:55:08 GMT

Server: UserLand Frontier/5.1.2-WinNT

South Dakota

les p tites annonces la sauce xml
Les p’tites annonces à la sauce XML
  • But: “établir un standard qui permette aux annonceurs de fournir et aux éditeurs de partager et structurer de l’information qui puisse être publiée sous un format qui soit indépendent du medium.”
  • Avantages
    • format indépendent
    • terminologie unique
  • Dans ce cas, la DTD est utilisée comme une ontologie. En voici un aperçu :
les p tites annonces la dtd

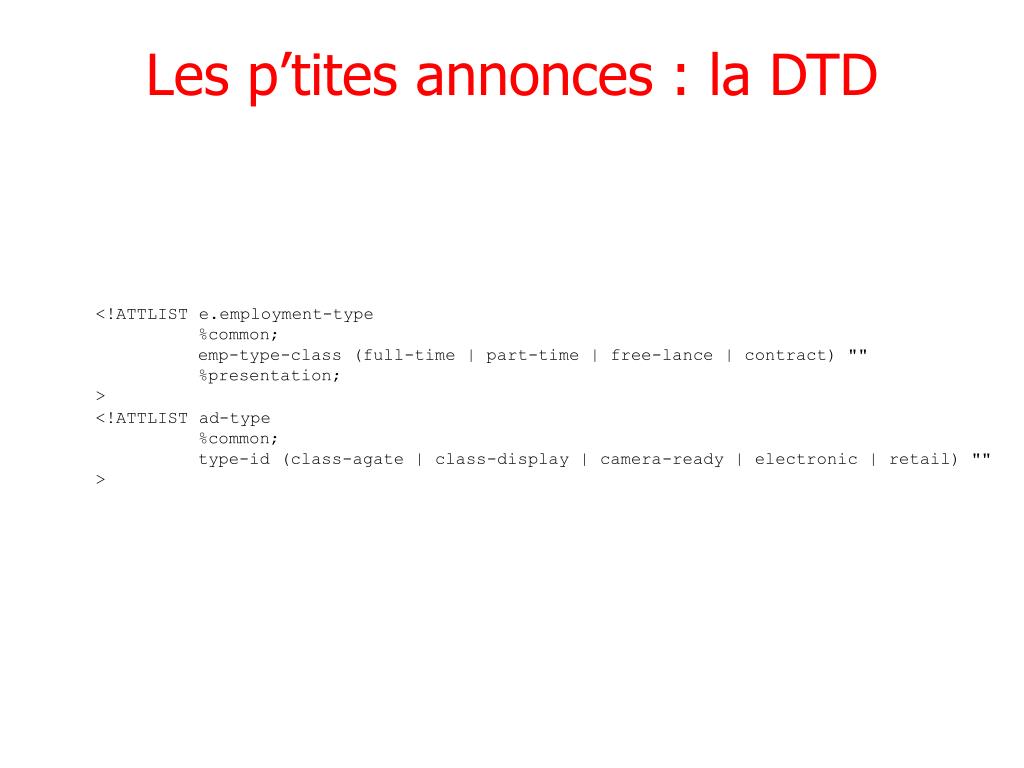

Les p’tites annonces : la DTD

%common;

emp-type-class (full-time | part-time | free-lance | contract) ""

%presentation;

>

%common;

type-id (class-agate | class-display | camera-ready | electronic | retail) ""

>

d autres applications int ressantes
D’autres applications intéressantes
  • EDI
  • E-commerce
  • Informatique Médicale (Electronic Patient Record)
  • Signature de documents XML (cryptographie)
  • XML et Java beans
    • XML utilisé pour la sérialisation de composants Java
    • beans insérés dans des documents XML (contenu dynamique, réactif)
  • J’en passe, et des meilleures ...
beacoup de bruit pour rien
Beacoup de bruit pour rien ?
  • XML est l’ASCII du 21ème siècle
    • Facile à lire et à comprendre pour l’humain
    • Facile à lire pour la machine
    • Souplesse de structure
  • Un parseur unique pour tous les documents XML
  • Mais XML, c’est peut-être aussi une sémantique ?

“XML = HTML with an attitude”

qu est ce qu une dtd iso 8879
Qu’est-ce qu’une DTD[ISO 8879]

A document type definition specifies:

  • the generic identifiers (GIs) of elements that are permissible in a document of this type
  • for each GI, the possible attributes, their range of values and defaults
  • for each GI, the structure of its contents, including:
    • which element can occur and in what order
    • whether text characters can occur
    • whether non character data can occur
  • The purpose of a DTD is to permit to determine whether the mark-up for an individual document is correct and also to supply markup that is missing, because it can be inferred unambiguously from other mark-up present.
en gros a veut dire
En gros ça veut dire ...

… que le but d’une DTD est double :

  • permettre la validation d’un document
  • aider un parseur à parser un document

Je ne suis pas sûr que ce soit ce qui nous intéresse.

dtd suite
DTD (suite)
  • A DTD contient
    • des déclarations délements
    • des déclarations d’attributes
    • des entity references
    • des entity parameters
    • des notations
    • des processing instruction ()
  • Elements sont définis via des content-model [?+*,]
  • Attributes peuvent être CDATA, NMTOKEN
  • Attributes sont facultatifs ou obligatoires (IMPLIED,FIXED)
un petit exemple
Un petit exemple

"id ID #IMPLIED added CDATA #IMPLIED

%local.node.att;">

"href CDATA #REQUIRED

visited CDATA #IMPLIED

modified CDATA #IMPLIED

%local.url.att;">

"bookmark|folder|alias|separator

%local.nodes.mix;">

%node.att;

version CDATA #FIXED "1.0">

owner CDATA #REQUIRED>

%node.att;

folded (yes|no) #FIXED 'yes' >

%node.att;

%url.att;>

ref IDREF #REQUIRED>

dtds le sondage

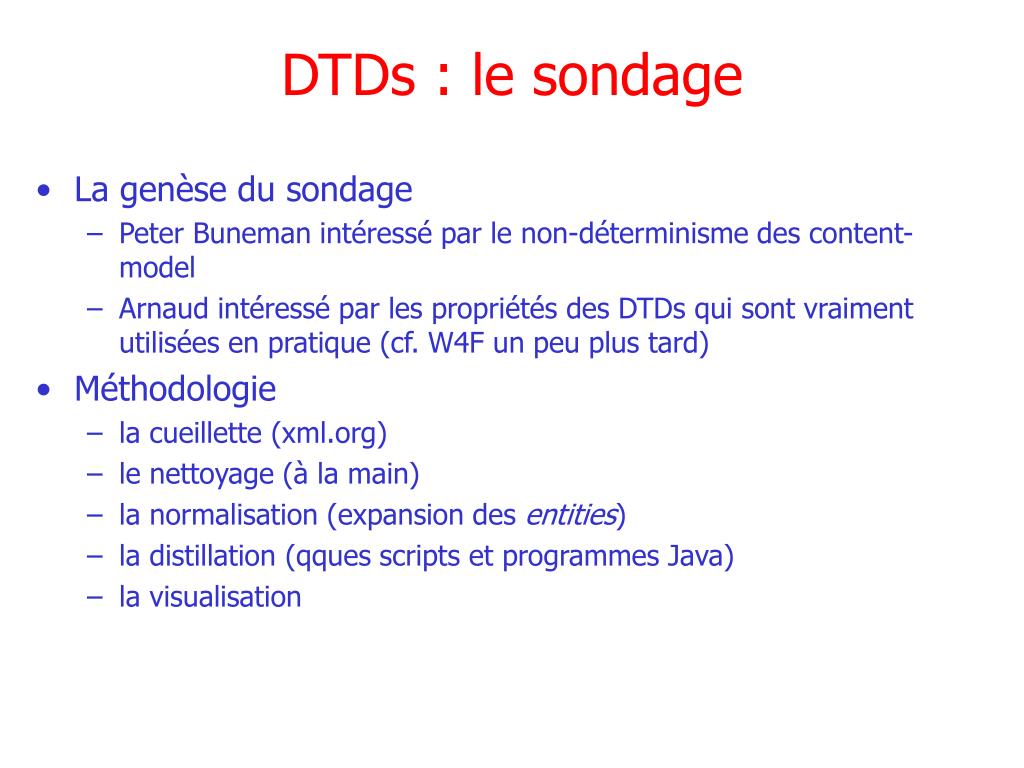

DTDs : le sondage
  • La genèse du sondage
    • Peter Buneman intéressé par le non-déterminisme des content-model
    • Arnaud intéressé par les propriétés des DTDs qui sont vraiment utilisées en pratique (cf. W4F un peu plus tard)
  • Méthodologie
    • la cueillette (xml.org)
    • le nettoyage (à la main)
    • la normalisation (expansion des entities)
    • la distillation (qques scripts et programmes Java)
    • la visualisation
1 dtds souvent incorrectes
1. DTDs souvent incorrectes
  • La majorité des DTDs sont incorrectes
    • elements qui manquent
    • erreurs de syntaxe
    • incompatibilté dans la déclaration des attributes

Cést apparemment du au fait que : (1) les gens ne comprennent pas les DTDs et (2) le standard est flou sur ce qui est obligatoire et ce qui ne l’est pas.

Mais si les DTDs sont incorrectes, cela vaut-il la peine de valider les documents ?

  • Une DTD n’est pas toujours représentée par un graphe connexe : racines multiples, utilisation de ANY
2 dtds le syst me d
2. DTDs : le système D
  • Codage des tuples :
    • est souvent représenté par (a|b|c)*, du fait de l’absence de l’opérateur &
    • La syntaxe correcte :
      • SGML: ( a & b & c )
      • XML: (a,b,c) | (a,c,b) | (b,c,a) | (b,a,c) | (c,b,a) | (c,a,b)
  • Héritage :
    • Abus de l’opérateur |
    • Parameter entities pour représenter la notion d’héritage (syntactique)
3 dtds la mauvaise graisse
3. DTDs : la mauvaise graisse
  • Attribut comme NMTOKEN
  • IDREF
  • Notations
  • Processing instructions

Personne ne les utilise parce que

personne ne comprend à quoi ils servent.

dtds zoom
DTDs : zoom
  • FinXML DTD
dtds ce qui ne va pas
DTDs : ce qui ne va pas
  • trop orientées document
    • DTDs créées à l’origine pour le traitement de texte
  • trop simples et trop compliquées à la fois
  • trop limitées pour représenter des structures complexes
  • aucun typage pour IDREF
  • pas de notion de tuple
  • pas de notion de typage, de sous-typage et d’héritage
  • ambiguité au niveau des content-models
  • trop de façon différentes de représenter la même chose
  • noms globaux et pas locaux
  • pas de mécanismes pour gérer les versions, permettre l’extension et l’évolution
les questions auxquellles le sondage ne peut pas r pondre
Les questions auxquellles le sondage ne peut pas répondre
  • Les gens utilisent-ils les DTDs ?
    • well-formed vs valid documents
  • Comment les DTDs sont-elles instanciées en pratique ?
    • que signifie +, *, etc.
analogie xml langage de programmation
Analogie XML / Langage de programmation

validation

entity reference

entity parameter

ANY

IDREF

DTD

conditional section

key entities

namespace

type-checking

constants

macros

void*

void*

header file

#ifdef

standard library

namespace

Ce qu’il manque : inférence de type, polymorphisme, modules, etc.

analogy xml proglang suite
Analogy XML/ProgLang (suite)

XML Functional Object Oriented

=========================================

| variant, union type abstract class

, record with order ordered inheritance

& record inheritance

? option null

+/* list list

solutions imm diates

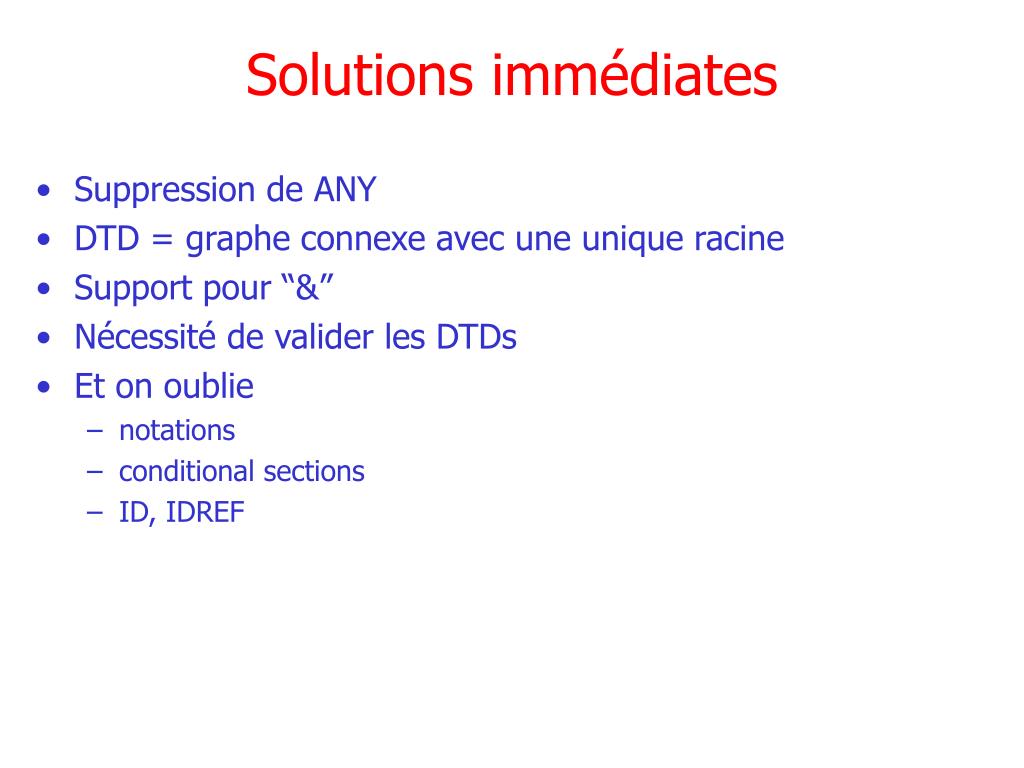

Solutions immédiates
  • Suppression de ANY
  • DTD = graphe connexe avec une unique racine
  • Support pour “&”
  • Nécessité de valider les DTDs
  • Et on oublie
    • notations
    • conditional sections
    • ID, IDREF
wait a minute
Wait a minute
  • Il ne sert à rien de se prendre la tête avec les DTDs puisque de toutes façons, leurs jours sont comptés :
    • la plupart des vendeurs sont DTD-agnostic
    • Microsoft utilise qqchose d’autres
    • de nouveaux standards arrivent, dont le but avoué est de remplacer les DTDs (XML-Schema par exemple)
cdc pour les nlles dtds
CdC pour les Nlles DTDs
  • validation de documents
  • information structurelle pour stockage optimal sur disque
    • compression par exemple
  • optimisation d’expressions de chemins
  • documentation
  • mécanisme d’extension et de versioning
  • parsing efficace
  • etc.
xml schema
XML Schema
  • le nom est très mal choisi, mais c’est comme ça
  • mission : remplacer les DTDs
  • soutenu par les principaux acteurs
  • décrit la structure d’un document XML via une syntaxe XML
  • plus expressif que les DTDs
    • types atomiques (entier, chaine, date, caractère, etc.)
    • sémantique plus précise que le content-model
    • mécanisme pour restreindre et étendre les schemas
    • représentation de constraintes (key et foreign key)
  • la version finale de 1.0 devrait être disponible à l’heure où je vous parle.
xml schema29
XML Schema
  • Comme pour les DTDs, il sera intéressant de voir comment et pour quoi ils sont utilisés.
  • XML-Schema = data-types + schema
  • XML Schema met l’accent sur le fait que XML va être utilisé pour transmettre des données entre programmes. Plus de place pour l’être humain.
  • Danger : mettre trop d’information dans le Schema
  • Quelques aspects très intéressants :
    • dérivation de type
    • restriction de type (pb de subsumption d’expressions régulières)
    • contraintes
xml schema30
XML Schema
  • Contraintes
    • key + foreign-key pour la version 1.0
    • des contraintes plus générales (inclusion, etc.) à l’avenir
    • les contraintes sont exprimées par des expressions de chemin XPath
    • qques problèmes intéressants de décidabilité
xml schema un exemple
XML-Schema : un exemple
  • Pour plus de détails, www.w3c.org
une autre approche
Une autre approche
  • XML Schema et DTDs sont plutôt top-down : un document XML se décrit en partant de la racine.Le problème est qu’il faut définir la structure de tous les composants du document
  • Dans certains cas, il est plus simple de définir une structure locale, avec une approche bottom-up.Un bon moyen est de définir des contraintes sur la structure du document.
schematron rick jelliffe
Schematron (Rick Jelliffe)
  • Principe: encoder la structure en utilisant des contraintes de chemin sur l’arbre du document (via XPath)
  • On oublie l’approche grammaire et on pense motif d’arbre
  • Sémantique
    • on trouve un contexte de noeud d’arbre dans le document
    • on vérifie localement les contraintes
  • Détails
    • dans l’ esprit de XSL-T (motifs, règles). Implémentation via XSL-T.
    • repose sur des chemins XPath
  • Avantage
    • la définition d’un “schema” peut être +/- fine (granularité)
    • permet l’évolution du schema
exemple
Exemple

see CDATA #IMPLIED >

Demonstration Patterns for the Schematron Itself

A schema element should contain at least one pattern elements.

A pattern element should contain at least one rule elements.

A pattern element should have an attribute called name.

A rule element should contain at least one assert or report elements.

A rule element should have an attribute called context.

This should be an XPath for selecting nodes to make assertions and reports about.

An assert element should have an attribute called test. This should be an XSLT expression.

A report element should have an attribute called test. This should be an XSLT expression.

exemple suite
Exemple (suite)

Unexpected element(s) found: a schema element

should contain only pattern elements.

A schema element should contain at least one pattern element.

The element phase is only used in the 1.2 DTD

Unexpected element(s) found: A pattern element should contain

only rule elements.

A pattern element should contain at least one rule elements.

A pattern element should have an attribute called name.

Unexpected element(s) found: a rule element should contain only assert and report elements.

A rule elemement should contain at least one

assert or report elements.

A rule element should have an attribute called context.

This should be an XPath for selecting nodes to make assertions and reports about.

The element key is only used in the 1.2 DTD

An assert element should have an attribute called test.

This should be an XSLT expression.

The element name is only used in the 1.1 DTD

A report element should have an attribute called test.

This should be an XSLT expression.

The element name is only used in the 1.1 DTD

schematron vs xml schema
Schematron vs XML-Schema
  • Top-down vs Bottom-up
  • L’approche Schematron permet de définir la structure du document au fur et à mesure -- comme pour stylesheet.On peut faire pareil avec XML-Schema en utilisant les mécanismes de restriction et déxtension.
  • Un inconvénient du Schematron est que les règles sont éparpillées alors que XML-Schema groupe les structures.
  • Le Schematron permet de définir pratiquement n’importe quel type de contraintes (on peut typer les IDREFs par exemple. Laissé en exercice :-)
de quoi a t on besoin
De quoi a-t-on besoin ?
  • Stockage de XML
    • relationnel, oo, représentation canonique, DOM persistent
    • compression (XMILL Penn/AT&T)
  • Langage de requête
    • top/down
    • à base de règles (XSL-T)
    • compatible avec une approche “données” ET une approche “document” (text algebra)
  • Conversion
    • depuis/vers relationnel, oo, html
  • Détection de changement (à la Unix diff)
    • XML-Diff (Penn)
world wide web wrapper factory w4f if you please draw me a wrapper
World Wide Web Wrapper Factory (W4F) : » If you please – Draw me a wrapper...«

»If you please - draw me a wrapper...«

When a mystery is too overpowering, one dare not disobey. Absurd as it might seem to me, a thousand miles from any human habitation and in danger of death, I took out of my pocket a sheet of paper and my fountain-pen. But then I remembered how my studies had been concentrated on geography, history, arithmetic, and grammar, and I told the little chap (a little crossly, too) that I did not know how to draw. He answered me:

»That doesn't matter. Draw me a wrapper...«

Arnaud Sahuguet

Penn Database Research Group, University of Pennsylvania

Fabien Azavant

École Nationale Supérieure des Télécommunications

w4f motivation
W4F : motivation
  • Le Web Oueb est un formidable outil de communication
    • des millions d’utilisateurs (entreprises, ONGs, le Congrès US)
    • coût d’entrées minime
    • publication facile (texte, son, image, video)
    • navigateurs gratuits
  • Mais comment faire pour
    • filtrer des centaines de résultats AltaVista
    • comparer des douzaines de produits sur catalogue
    • aggréger des informations depuis des sources multiples
  • Nouveaux défis
    • automatisaton
    • interopérabilité (Web awareness)
    • application-friendliness
web wrappers
Web “wrappers”
  • Rendre le contenu des sources d’information accessible de façon transparente aux applications, via des wrappers.
  • Un Web wrapper doit:
    • rapatrier l’information
    • extraire l’information
    • structurer and exporter l’information
  • Le problème
    • HTML : la forme, pas le fond
    • HTML : un joyeux bordel
    • Comment offrir une façon élégante et expressive pour extraire de l’information et la transformer en XML ?
  • Faites place à la World Wide Web Wrapper Factory...

The one from the Web, not the one from the specs.

l architecture w4f
Retrievalwizard

Retrieval Agent

NSL

NSL

Mapper

NSL

L’ architecture W4F

Retrieval Rules

WorldWideWeb

Mapping to Java objects

ExtractionWizard

Mappingwizard

HTML page

String

The Java objects can now be used by any Java application.

String[]

Parser

Actor[]

Extraction Rules

Mapping Rules

Mapping to XML

title

NSL

ExtractionEngine

Casablanca

Drama, War, Romance

Humphrey Bogart

Ingrid Bergman

...

genre

NSL

cast

NSL

DOM tree

XML document

le wrapper en entier
Le wrapper en entier

EXTRACTION_RULES

html.body.center.table[i:*]

( .tr[0].td[0].b[0].txt // name

# .tr[0].td[0].b[0]->pcdata[1].txt, match /[(](.*?):/ // trading place

# .tr[0].td[0].b[0]->pcdata[1].txt, match /:(.*?)[)]/ // ticker

# .tr[1].td[0].b[0].txt // last trade

# .tr[1].td[3].pcdata[1].txt // volume

# .tr[1].td[1].txt, match /[(](.*?)[)]/ // change %

# .tr[2].td[0].txt, match /Range(.*)/, split /-/ // Day range

# .tr[3].td[0].txt, match /Range(.*)/, split /-/ // Year range

)

where html.body.center.table[i].tr[0].td[0].getAttr(colspan) = "7";

XML_MAPPING

.Portfolio*.Stock (

.Full_Name^

# .Market^

# .Ticker^

# .Last

# .Volume

# .Change

# .Day_Range ( .Min # .Max )

# .Year_Range ( .Min # .Max )

);

RETRIEVAL_RULESMETHOD: GET;URL: "http://finance.yahoo.com/q?s=AOL+YHOO+IBM+CSCO+LU+EBAY+TXN+EGRP+NOK&d=t";

notre exp rience avec w4f
Notre expérience avec W4F
  • Des wrappers pour
    • MedLine, Yahoo!, Internet Movie Database, CIA World Factbook, IBM Patent Server, AltaVista, Stock Market Quotes, E-commerce (CDs), etc.
  • Des applications Oueb
    • XML gateways, TV-Agent, French White pages, etc.
  • Intégration d’information
    • wrappers avec K2, le système de médiation de Penn
    • wrappers directement accessibles depuis XML-QL
notre contribution
Notre contribution
  • Points clés
    • spécification entièrement déclarative et concise
    • 3 couches logicielles indépendentes
    • langage de haut niveau pour l’extraction (2 façon de naviguer, conditions, regex, fork)
    • langage de haut niveau pour le mapping
    • composants logiciels prêts à l’emploi, légers (<5Ko)
    • outils visuels pour aider à la création des wrappers
  • Avantages
    • productivité accrue (qques minutes)
    • robuste
    • maintenance facilitée
    • intégration dans d’autres applications Java
slide51
W4F
  • Prototype académique + publications
    • db.cis.upenn.edu/W4F
  • Distribution commerciale
    • www.tropea-inc.com
conclusion
Conclusion
  • XML = cible mouvante
  • L’industrie aura le dernier mot
  • Première vague d’outils XML : pas grand chose de révolutionnaire
  • Seconde vague : à nous de l’inventer
conclusion suite
Conclusion (suite)
  • Les problèmes à regarder de près :
    • conversion de texte structuré vers XML (langage naturel)
    • nettoyage, normalisation de l’information
    • détection de changement (avec de la sémantique)
    • suivi de l’information (remonter à la source)
  • Les trucs à suivre :
    • le saint Graal : “the XML data model”
    • l’optimisation transparente (relationnel, XML, OO, etc.)
    • W3C
ad
