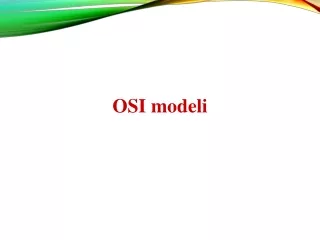

  1. OSI modeli

  2. Mavzular • OSI mos yozuvlar modeli • OSI modelidagi xizmatlar

  3. OSI mos yozuvlar modeli • OSI Reference Model - xalqarostandartlashtirilgantarmoqarxitekturasi. • OSI =Ochiqtizimlarningo'zaroaloqasi: bilanshug'ullanadiochiqtizimlar, ya'niboshqatizimlarbilanaloqaqilishuchunochiqtizimlar. • ISO 7498 da ko'rsatilgan. • Model 7 qatlamdaniborat.

  4. 7 qatlamli OSI modeli Qatlam 7 Ilova qatlami • 1-4 qatlamlar aloqa texnologiyasiga tegishli. • 5-7 qatlamlar foydalanuvchi ilovalariga tegishli. Qatlam 6 Taqdimot qatlami 5-qavat Sessiya qatlami 4-qavat Transport qatlami 3-qavat Tarmoq qatlami Qatlam 2 Ma'lumotlar havolasi qatlami 1-qavat Jismoniy qatlam Aloqa pastki tarmoq chegarasi

  5. 7-qavat: Ilova qatlami • Ilovalar tarmoq xizmatlariga kirish darajasi. • Fayllarni uzatish, ma'lumotlar bazasiga kirish va elektron pochta va boshqalar uchun dasturiy ta'minot ilovalarini bevosita qo'llab-quvvatlaydigan xizmatlarni ifodalaydi.

  6. 6-qavat: Taqdimot qatlami • O'tkazilgan ma'lumotlarni taqdim etish bilan bog'liq • Ilova qatlamidan turli xil ma'lumotlar ko'rinishlarini yagona standart formatga tarjima qiladi • Xavfsiz samarali ma'lumotlarni uzatish uchun xizmatlarni taqdim etish • masalan, ma'lumotlarni shifrlash va ma'lumotlarni siqish.

  7. 5-qavat: Sessiya qatlami • Turli xil kompyuterlardagi ikkita ilovaga seans o'rnatish, foydalanish va tugatish imkonini beradi. • masalan, fayllarni uzatish, masofadan kirish • Dialog boshqaruvini o'rnatadi • Qaysi tomon uzatilishini, shuningdek, qachon va qancha vaqt uzatilishini tartibga soladi. • Ijro qiladitoken boshqaruvivasinxronizatsiya.

  8. 4-qavat: Transport qatlami • Uzatish paketlarini boshqaradi • Zarur bo'lganda, uzoq xabarlarni uzatish uchun kichik paketlarga qayta paketlaydi • Asl xabarni olish uchun paketlarni to'g'ri tartibda yig'adi. • Xatolarni aniqlash va tiklash bilan shug'ullanadi. • Qabul qilishdagi transport qatlami paketni yetkazib berishni tasdiqlaydi. • Yo'qolgan paketlarni qayta yuboradi

  9. 3-qavat: Tarmoq qatlami • Quyi tarmoq ichida ma'lumotlarning manzilini/marshrutlashni boshqaradi • Xabarlarga murojaat qiladi va mantiqiy manzillar va nomlarni jismoniy manzillarga tarjima qiladi. • Manbadan maqsad kompyutergacha bo'lgan marshrutni aniqlaydi • Ma'lumotlar paketlarini almashtirish, marshrutlash va tiqilib qolishni nazorat qilish kabi trafik muammolarini boshqaradi. • Marshrut quyidagicha bo'lishi mumkin: • Statik jadvallar asosida • har bir sessiya boshida aniqlanadi • Joriy tarmoq yukini aks ettiruvchi har bir paket uchun alohida belgilanadi.

  10. 2-qavat: Ma'lumotlar havolasi qatlami • Jismoniy qatlamdan xom bitlarni freymlarga to'playdi (ma'lumotlar uchun mantiqiy, tuzilgan paketlar). • Kadrlarning ishonchli uzatilishini ta'minlaydi • Qabul qiluvchi kompyuterdan tasdiqlashni kutadi. • Tasdiq olinmagan kadrlarni qayta uzatadi

  11. 1-qavat: Jismoniy qatlam • Bitlarni bir kompyuterdan ikkinchisiga uzatadi • Jismoniy muhit orqali bitlar oqimining uzatilishini tartibga soladi. • Kabelning tarmoq adapteriga qanday ulanganligi va kabel orqali ma'lumotlarni yuborish uchun qanday uzatish texnikasi qo'llanilishini belgilaydi. kabi masalalar bilan shug'ullanadi • 0 va 1 ta'rifi, masalan, qancha volt 1 ni ifodalaydi va bit qancha davom etadi? • Kanal oddiy yoki dupleksmi? • Ulagichda nechta pin bor va har bir pin qanday vazifani bajaradi?

  12. Internet protokollari va OSI • Internet protokollarida aniq taqdimot va seans qatlamlari mavjud emas • Ma'lumotlar havolasi va tarmoq qatlamlari qayta ishlab chiqilgan Ilova Ilova Taqdimot Sessiya Transport TCP Tarmoq IP Tarmoq interfeysi Ma'lumotlar havolasi Jismoniy Uskuna

  13. OSI modelidagi xizmatlar • OSI modelidaharbirqatlamyuqoridagiqatlamgaxizmatlarnitaqdimetadivaquyiqatlamtomonidantaqdimetilganxizmatlarni "iste'molqiladi". • Qatlamdagifaolelementlarsub'ektlar deb ataladi. • Turlixilmashinalardagibirqavatdagiob'ektlartengdoshlarchaqiriladi.

  14. Qatlamlarni joylashtirish tamoyillari N+1 PDU (N+1) Ob'ekt Xizmat foydalanuvchisi (N+1) Ob'ekt Xizmat foydalanuvchisi N+1 qatlam protokoli N-qatlam xizmati Kirish nuqtasi (SAP) SDU (N) Shaxs Xizmat ko'rsatuvchi provayder (N) Shaxs Xizmat ko'rsatuvchi provayder N-qatlam protokoli N PDU N PDU PDU - Protokol ma'lumotlar birligi SDU - Xizmat ma'lumotlar birligi • N qatlam N+1 qatlamiga xizmat ko'rsatadi

  15. Ulanishlar • Qatlamlartaklifqilishimumkinulanishgayo'naltirilganyokialoqasizxizmatlar. • Telefontizimikabiulanishgayo'naltirilgan. • Pochtatizimikabialoqasiz. • Har birxizmato'zigaxosxususiyatgaegaXizmatsifati(masalan, ishonchliyokiishonchsiz).

  16. Ishonchlilik • Ishonchli xizmatlar hech qachon ma'lumotlarni yo'qotmaydi/buzmaydi. • Ishonchli xizmat ko'proq xarajat qiladi. • Ishonchli xizmat ko'rsatish uchun odatiy dastur fayl uzatishdir. • Ishonchli xizmatga muhtoj bo'lmagan odatiy dastur ovozli trafikdir. • Hamma ilovalar ham ulanishga muhtoj emas.

  17. Mavzular • Xizmat = yuqoridagi qatlam uchun bitta qatlam tomonidan taqdim etilgan primitivlar to'plami. • Xizmat qaysi qatlamni bajarishi mumkinligini belgilaydi (lekin buni qanday qilishini emas). • Protokol = teng ob'ektlar o'rtasidagi ma'lumotlar almashinuvini tartibga soluvchi qoidalar to'plami, ya'ni ramkalar/paketlar formati va ma'nosi. • Xizmat/protokolni ajratish juda muhim.
