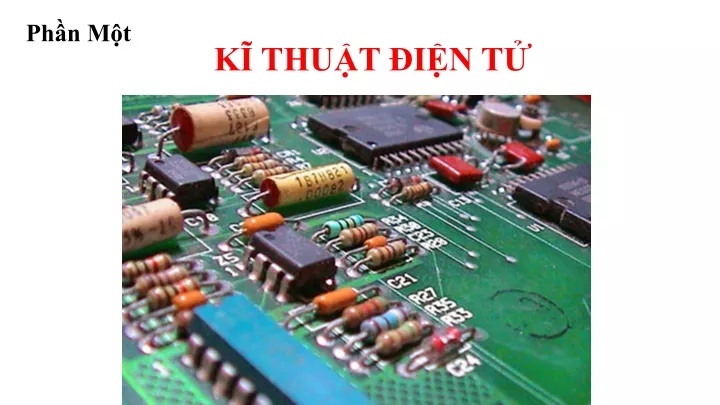

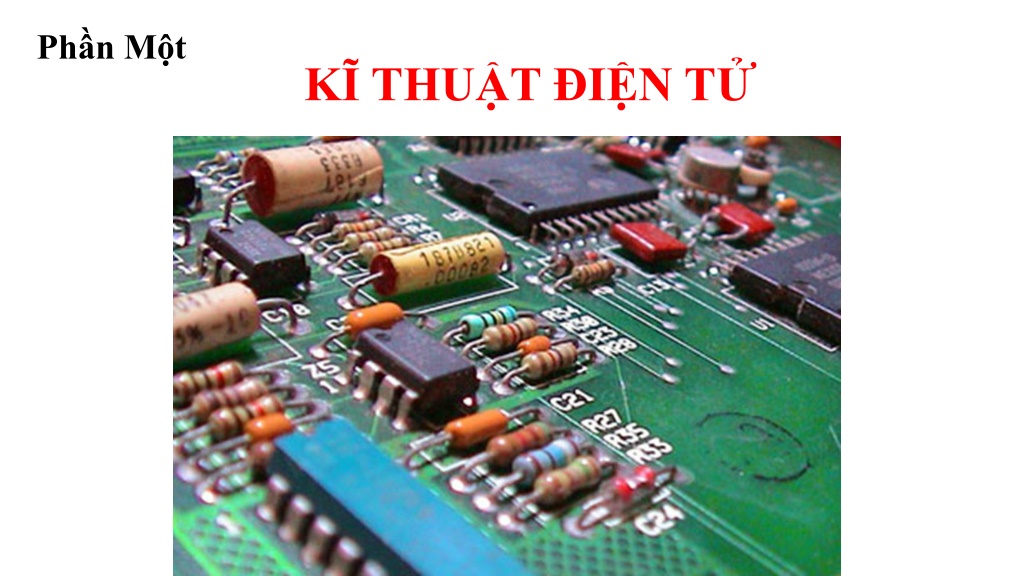

  1. PhầnMột KĨ THUẬT ĐIỆN TỬ

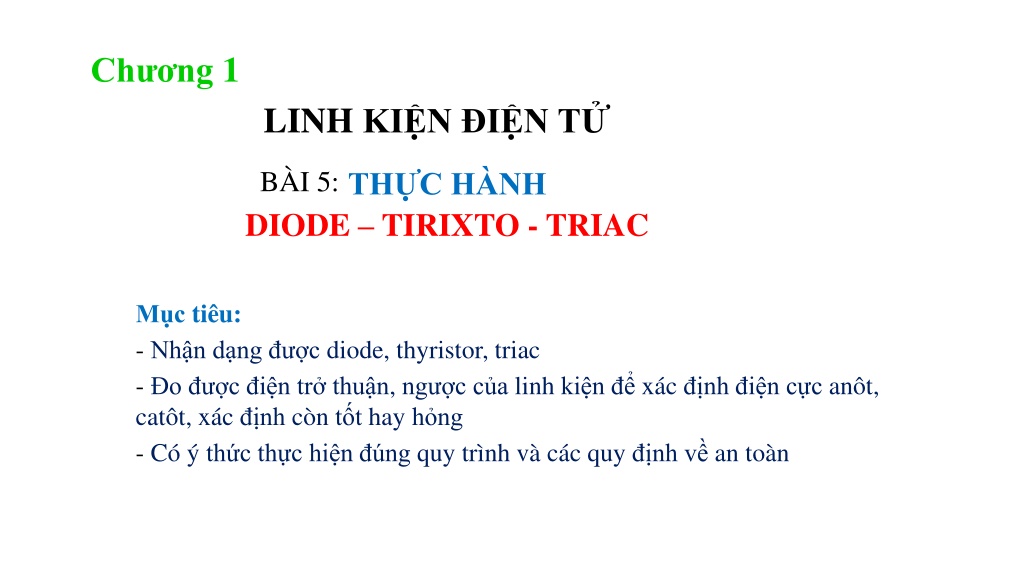

  2. Chương 1 LINH KIỆN ĐIỆN TỬ BÀI 5: THỰC HÀNH DIODE – TIRIXTO - TRIAC • Mụctiêu: • Nhậndạngđược diode, thyristor, triac • Đođượcđiệntrởthuận, ngượccủalinhkiệnđểxácđịnhđiệncựcanôt, catôt, xácđịnhcòntốt hay hỏng • Có ý thứcthựchiệnđúngquytrìnhvàcácquyđịnhvề an toàn

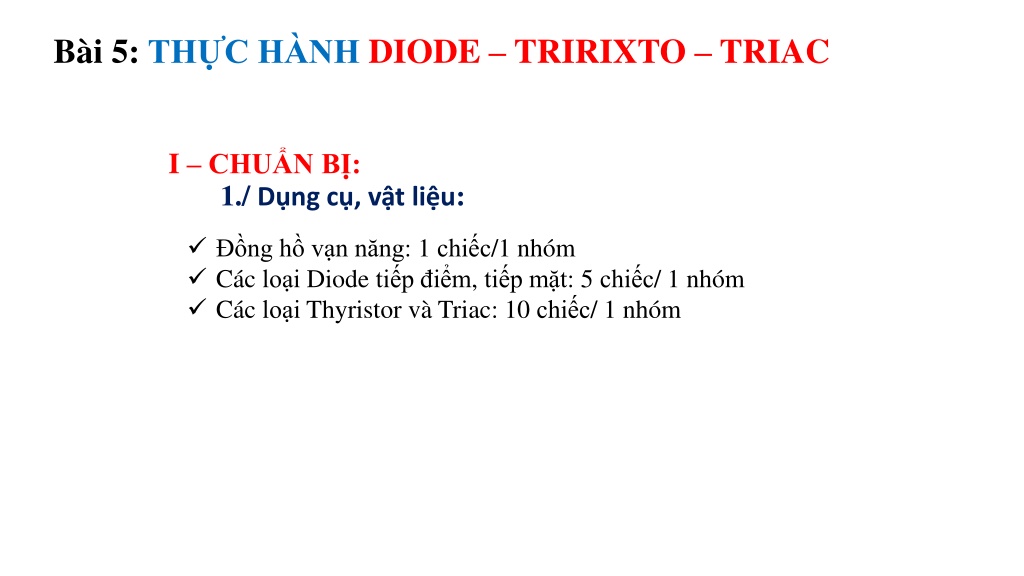

  3. Bài 5:THỰC HÀNH DIODE – TRIRIXTO – TRIAC I – CHUẨN BỊ: 1./ Dụngcụ, vậtliệu: • Đồnghồvạnnăng: 1 chiếc/1 nhóm • Cácloại Diode tiếpđiểm, tiếpmặt: 5 chiếc/ 1 nhóm • CácloạiThyristorvàTriac: 10 chiếc/ 1 nhóm

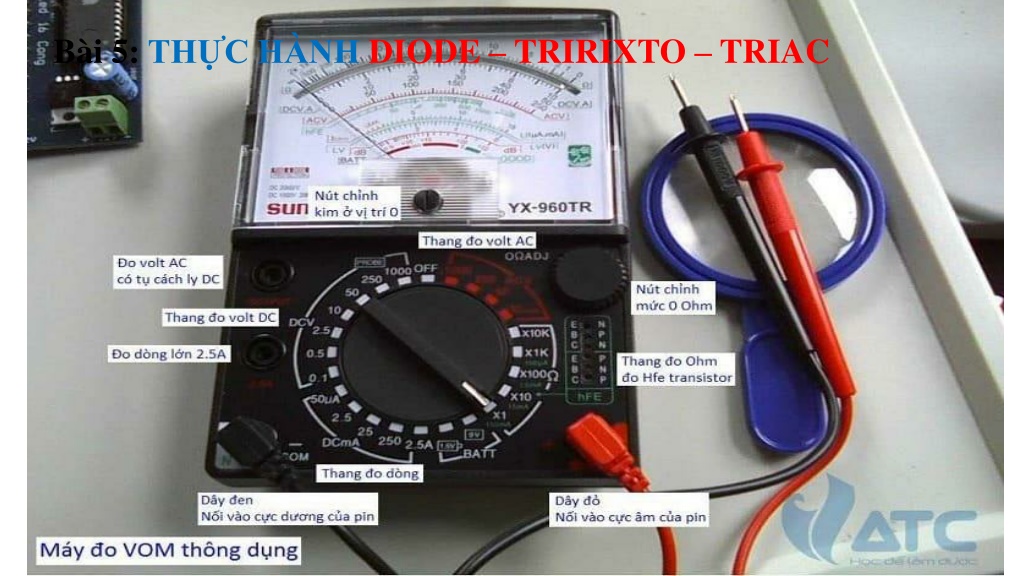

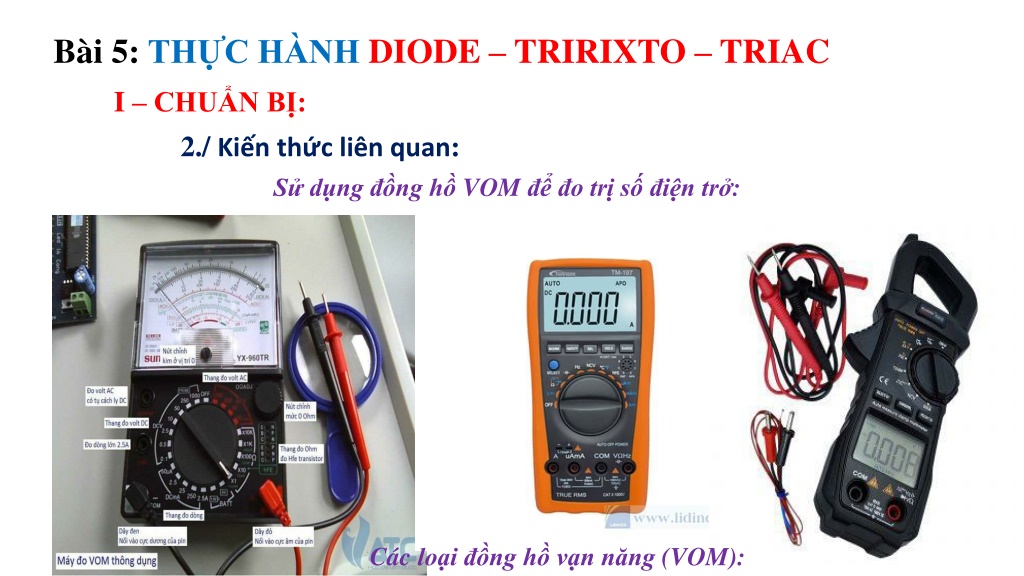

  4. Bài 5:THỰC HÀNH DIODE – TRIRIXTO – TRIAC I – CHUẨN BỊ: 2./ Kiếnthứcliênquan: Sửdụngđồnghồ VOM đểđotrịsốđiệntrở: Cácloạiđồnghồvạnnăng (VOM):

  5. Bài 5:THỰC HÀNH DIODE – TRIRIXTO – TRIAC I – CHUẨN BỊ: 1./ Kiếnthứcliênquan: Sửdụngđồnghồ VOM đểđotrịsốđiệntrở:

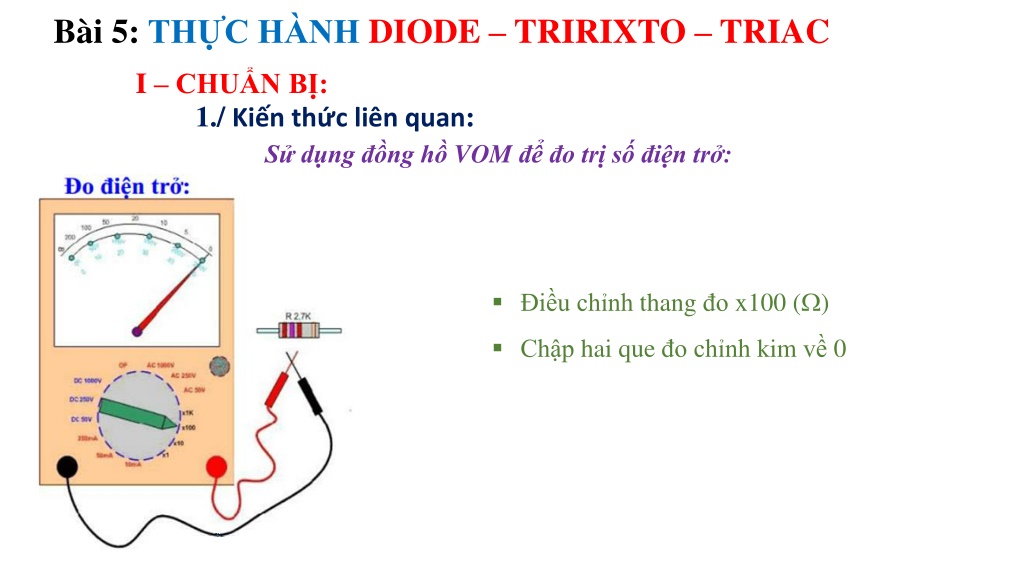

  6. Bài 5:THỰC HÀNH DIODE – TRIRIXTO – TRIAC I – CHUẨN BỊ: 1./ Kiếnthứcliênquan: Sửdụngđồnghồ VOM đểđotrịsốđiệntrở: • Điềuchỉnhthangđo x100 () • Chậphaiqueđochỉnhkimvề 0

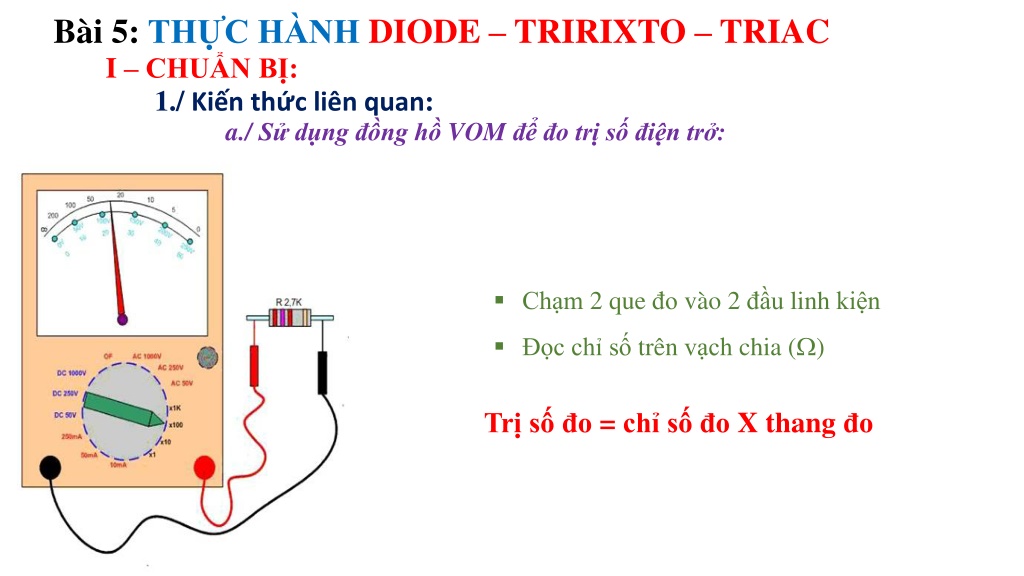

  7. Bài 5:THỰC HÀNH DIODE – TRIRIXTO – TRIAC I – CHUẨN BỊ: 1./ Kiếnthứcliênquan: a./ Sửdụngđồnghồ VOM đểđotrịsốđiệntrở: • Chạm 2 queđovào 2 đầulinhkiện • Đọcchỉsốtrênvạch chia () • Trịsốđo = chỉsốđo X thangđo

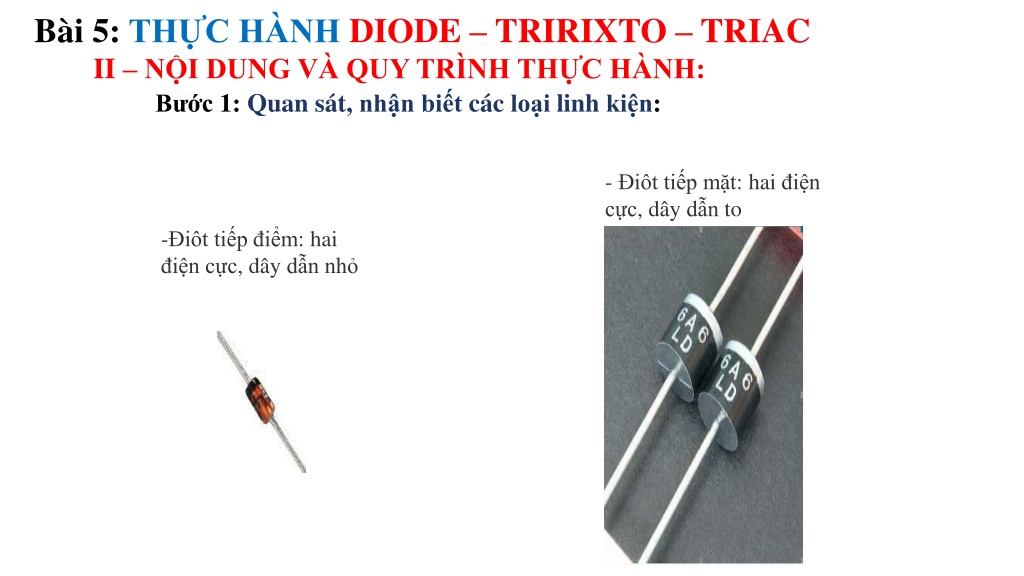

  8. Bài 5:THỰC HÀNH DIODE – TRIRIXTO – TRIAC II – NỘI DUNG VÀ QUY TRÌNH THỰC HÀNH: Bước 1: Quansát, nhậnbiếtcácloạilinhkiện: - Điôttiếpmặt: haiđiệncực, dâydẫn to -Điôttiếpđiểm: haiđiệncực, dâydẫnnhỏ

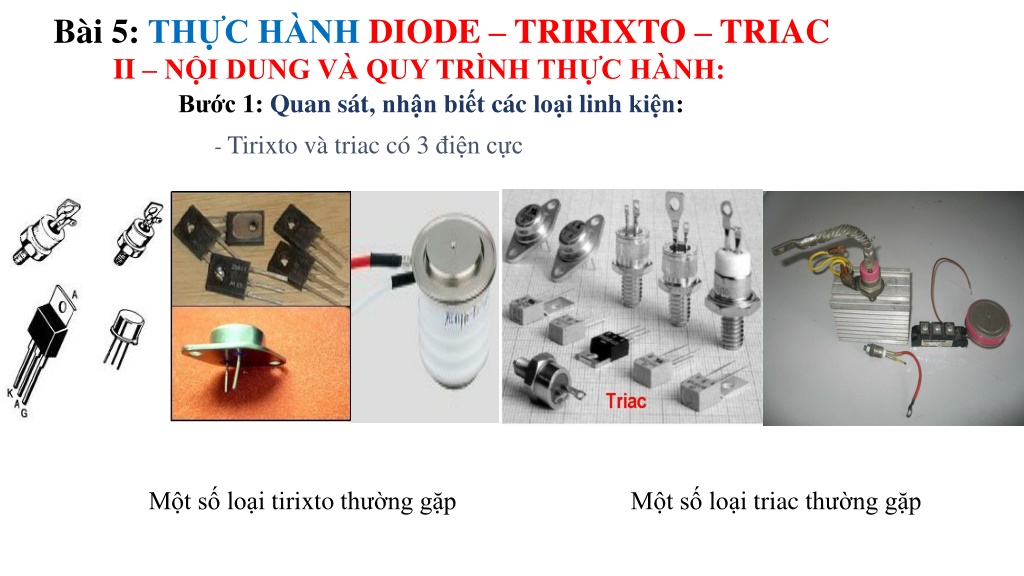

  9. Bài 5:THỰC HÀNH DIODE – TRIRIXTO – TRIAC II – NỘI DUNG VÀ QUY TRÌNH THỰC HÀNH: - Tirixtovàtriaccó 3 điệncực Bước 1: Quansát, nhậnbiếtcácloạilinhkiện: Mộtsốloạitirixtothườnggặp Mộtsốloạitriacthườnggặp

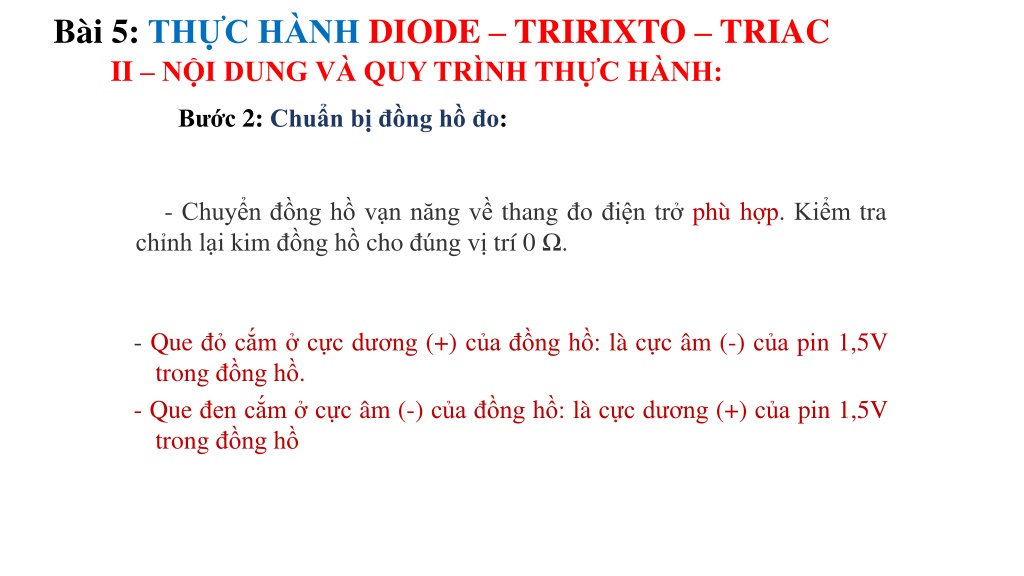

  10. Bài 5:THỰC HÀNH DIODE – TRIRIXTO – TRIAC II – NỘI DUNG VÀ QUY TRÌNH THỰC HÀNH: Bước 2: Chuẩnbịđồnghồđo: - Chuyểnđồnghồvạnnăngvềthangđođiệntrởphùhợp. Kiểmtrachỉnhlạikimđồnghồchođúngvịtrí 0 Ω. - Queđỏcắm ở cựcdương (+) củađồnghồ: làcựcâm (-) của pin 1,5V trongđồnghồ. - Queđencắm ở cựcâm (-) củađồnghồ: làcựcdương (+) của pin 1,5V trongđồnghồ

  11. Bài 5:THỰC HÀNH DIODE – TRIRIXTO – TRIAC II – NỘI DUNG VÀ QUY TRÌNH THỰC HÀNH: a. Diode: X 100Ω Bước 3: Đođiệntrởthuận, điệntrởnghịchcủacáclinhkiện: => Ghikếtquảvàobảng 1, cộtnhậnxét diode tốt hay xấu, cực anode ở đâu?

  12. Bài 5:THỰC HÀNH DIODE – TRIRIXTO – TRIAC II – NỘI DUNG VÀ QUY TRÌNH THỰC HÀNH: b. Tirixto: X 1Ω Bước 3: Đođiệntrởthuận, điệntrởnghịchcủacáclinhkiện:  Ghikếtquảvàobảng 2, cộtnhậnxétghiTirixtodẫnđiện hay khôngdẫnđiện, cựcanôt ở đâu?.

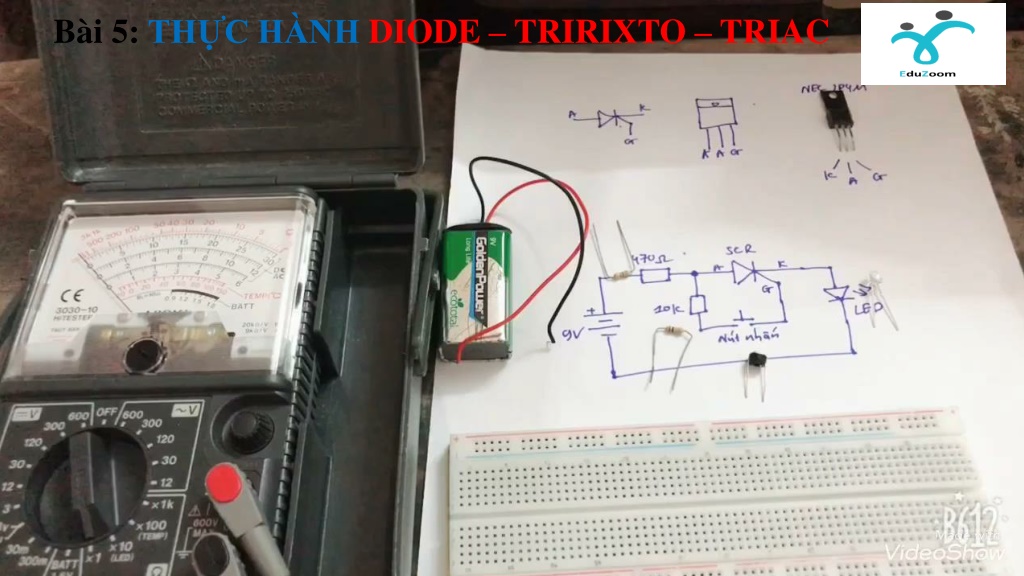

  13. Bài 5:THỰC HÀNH DIODE – TRIRIXTO – TRIAC II – NỘI DUNG VÀ QUY TRÌNH THỰC HÀNH: b. Tirixto: Bước 3: Đođiệntrởthuận, điệntrởnghichcủacáclinhkiện:

  14. Bài 5:THỰC HÀNH DIODE – TRIRIXTO – TRIAC II – NỘI DUNG VÀ QUY TRÌNH THỰC HÀNH: c. Triac: X 1Ω Bước 3: Đođiệntrởthuận, điệntrởnghịchcủacáclinhkiện: => Ghikếtquảvàobảng 3

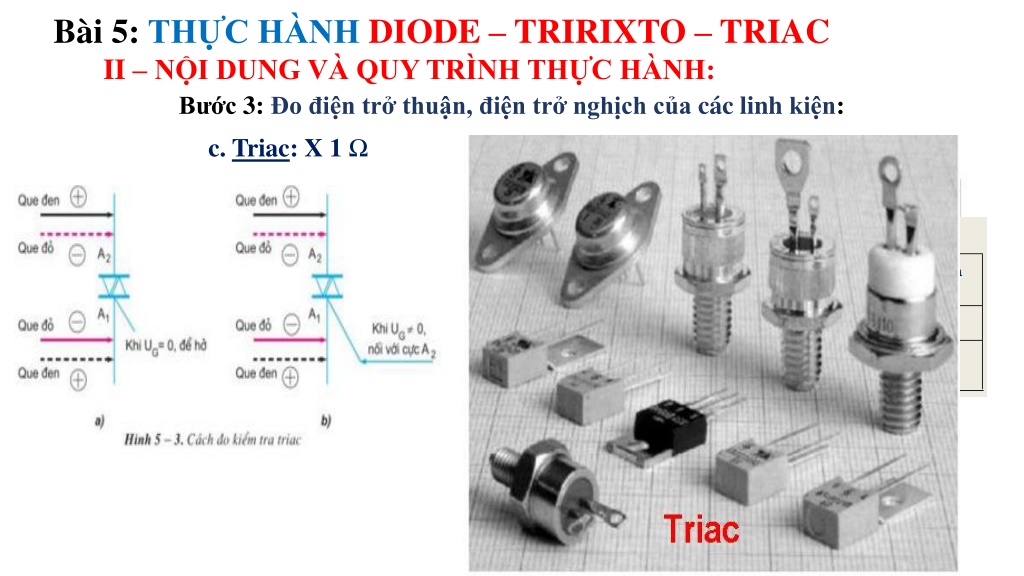

  15. Bài 5:THỰC HÀNH DIODE – TRIRIXTO – TRIAC II – NỘI DUNG VÀ QUY TRÌNH THỰC HÀNH: c. Triac: X 1Ω Bước 3: Đođiệntrởthuận, điệntrởnghichcủacáclinhkiện:

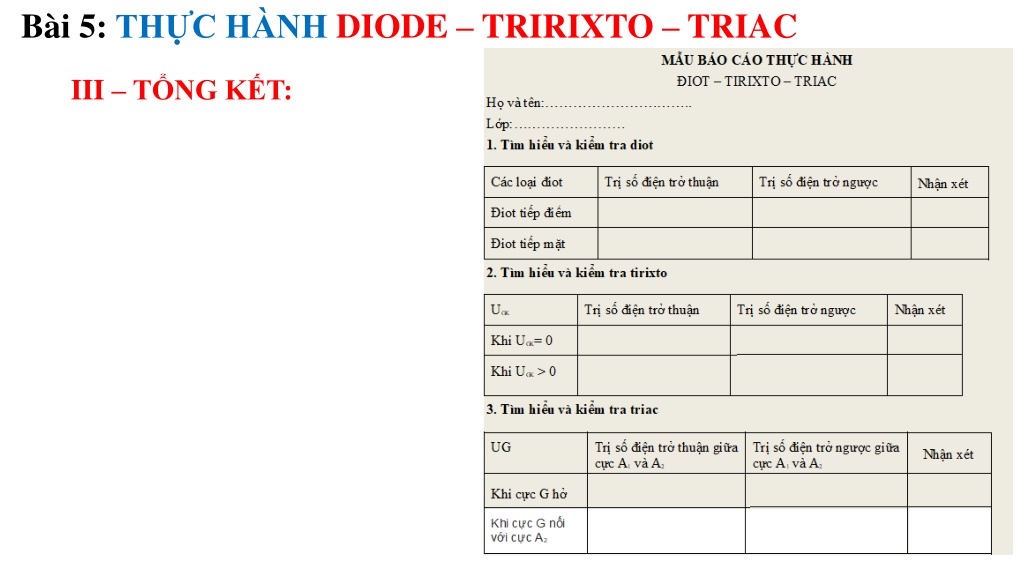

  16. Bài 5:THỰC HÀNH DIODE – TRIRIXTO – TRIAC III – TỔNG KẾT:
