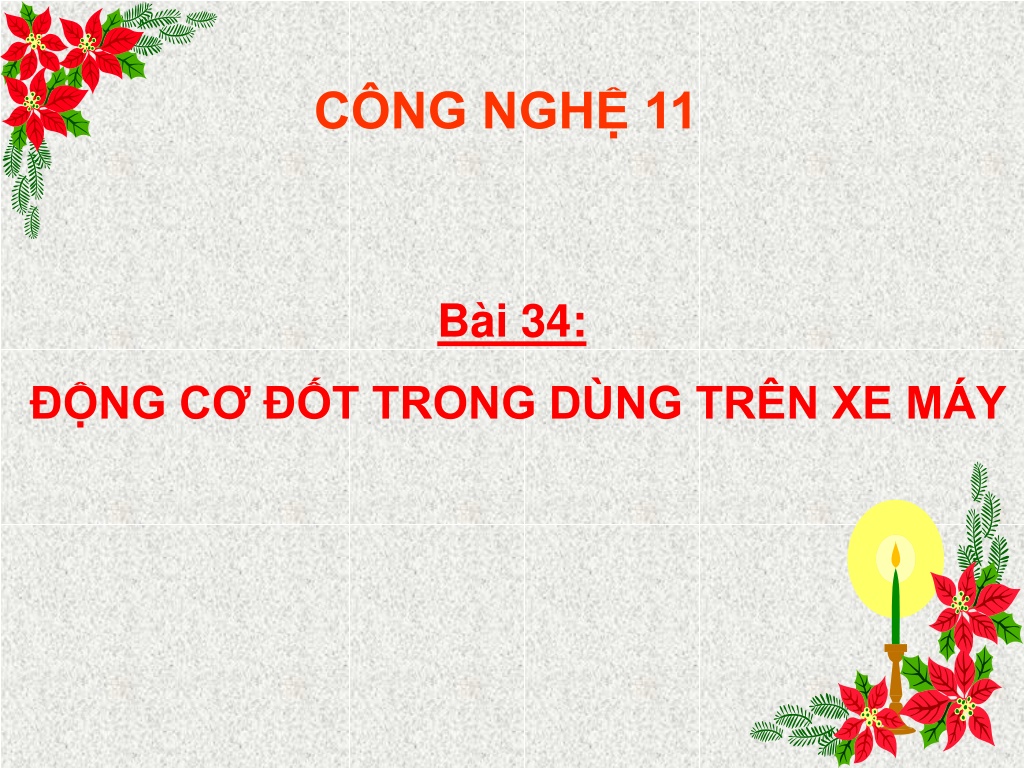

  1. CÔNG NGHỆ 11 Bài 34: ĐỘNG CƠ ĐỐT TRONG DÙNG TRÊN XE MÁY

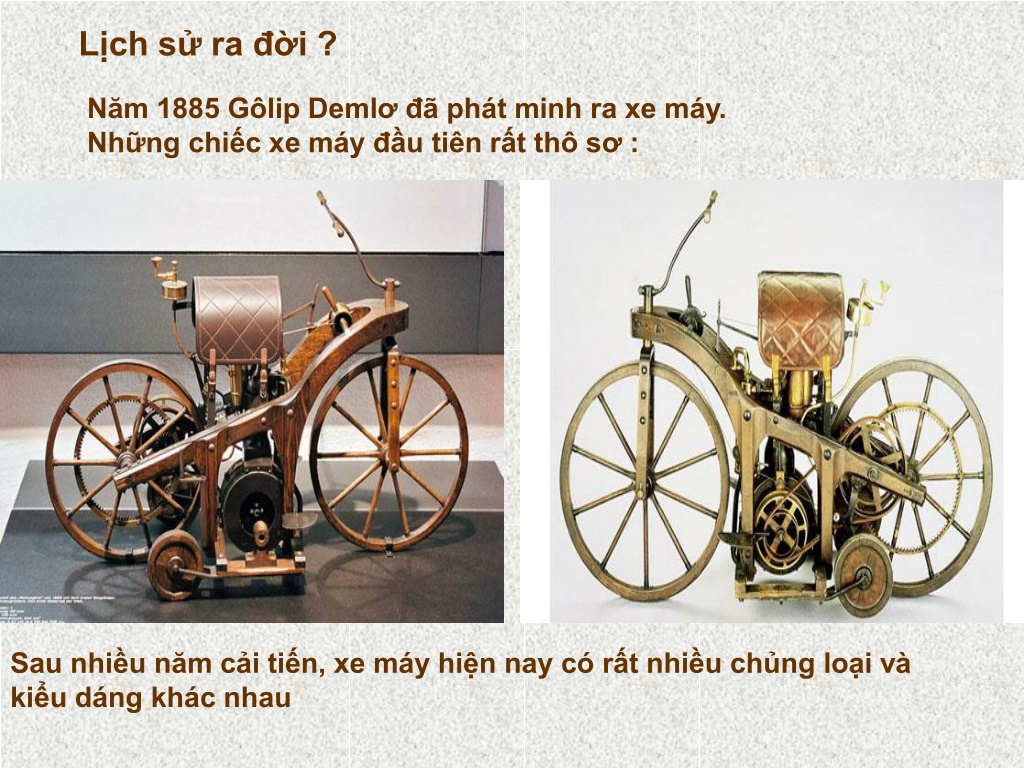

  2. Lịch sử ra đời ? Năm 1885 Gôlip Demlơ đã phát minh ra xe máy. Những chiếc xe máy đầu tiên rất thô sơ : Sau nhiều năm cải tiến, xe máy hiện nay có rất nhiều chủng loại và kiểu dáng khác nhau

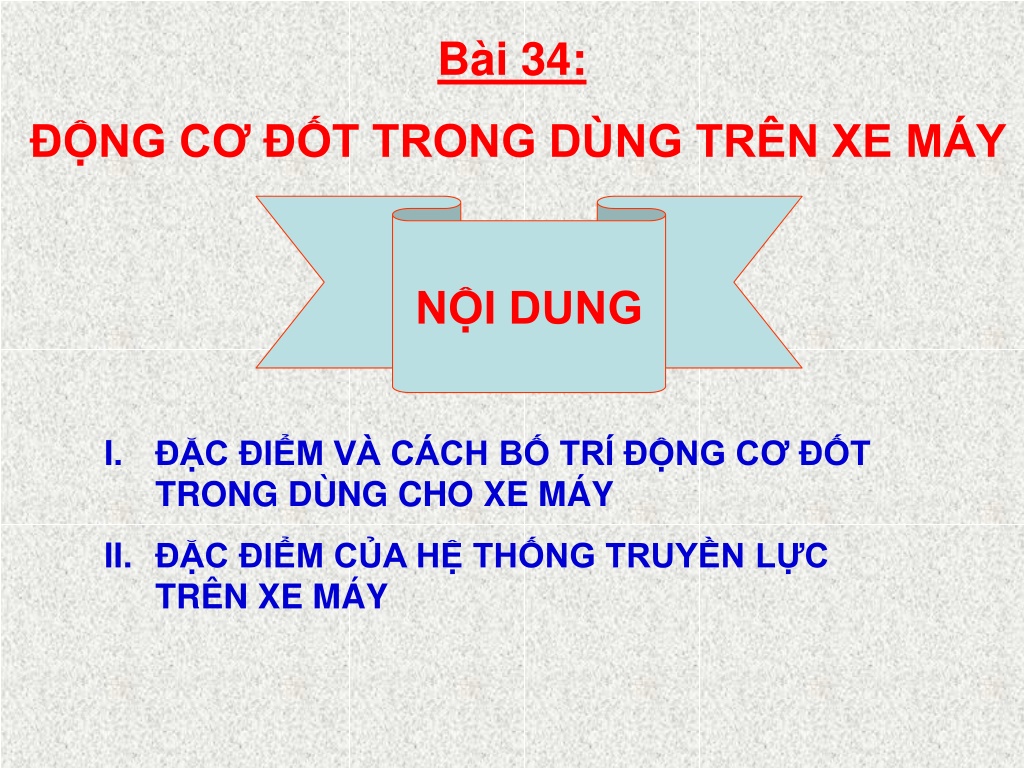

  3. Bài 34: ĐỘNG CƠ ĐỐT TRONG DÙNG TRÊN XE MÁY NỘI DUNG • ĐẶC ĐIỂM VÀ CÁCH BỐ TRÍ ĐỘNG CƠ ĐỐT TRONG DÙNG CHO XE MÁY • ĐẶC ĐIỂM CỦA HỆ THỐNG TRUYỀN LỰC TRÊN XE MÁY

  4. ĐỘNG CƠ ĐỐT TRONG DÙNG CHO XE MÁY I-ĐẶC ĐIỂM VÀ CÁCH BỐ TRÍ ĐCĐT DÙNG CHO XE MÁY 1. ĐẶC ĐIỂM Hãy quan sát và nhận xét đặc điểm của ĐCĐT dùng cho xe máy Em có nhận xét gì về công suất của động cơ trên xe máy ? Động cơ trên xe máy sử dụng nhiên liệu gì? Thuộc loại động cơ nào ? Tốc độ ra sao ? Là động cơ xăng 2 kì và 4 kì cao tốc Có công suất nhỏ

  5. ĐỘNG CƠ ĐỐT TRONG DÙNG CHO XE MÁY I-ĐẶC ĐIỂM VÀ CÁCH BỐ TRÍ ĐCĐT DÙNG CHO XE MÁY 1. ĐẶC ĐIỂM Hãy quan sát và nhận xét đặc điểm của ĐCĐT dùng cho xe máy Cách làm mát trên xe máy như thế nào ? Dựa vào cấu tạo nào để khẳng định điều đó ? Xe máy thường sử dụng cách làm mát động cơ bằng không khí . Trên thân máy và nắp máy có các cánh tản nhiệt Li hợp ,hộp số được đặt ở đâu ? Số lượng xi lanh ít Số lượng xi lanh trên xe máy như thế nào ? Được đặt trong một vỏ chung

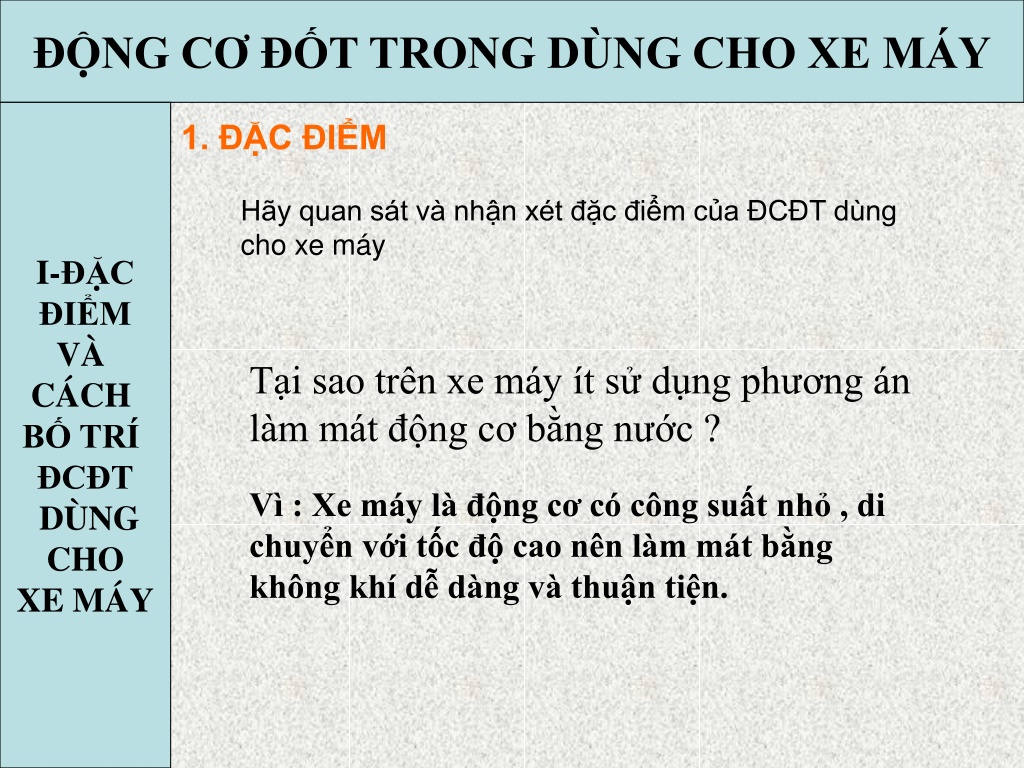

  6. ĐỘNG CƠ ĐỐT TRONG DÙNG CHO XE MÁY I-ĐẶC ĐIỂM VÀ CÁCH BỐ TRÍ ĐCĐT DÙNG CHO XE MÁY 1. ĐẶC ĐIỂM Hãy quan sát và nhận xét đặc điểm của ĐCĐT dùng cho xe máy Tại sao trên xe máy ít sử dụng phương án làm mát động cơ bằng nước ? Vì : Xe máy là động cơ có công suất nhỏ , di chuyển với tốc độ cao nên làm mát bằng không khí dễ dàng và thuận tiện.

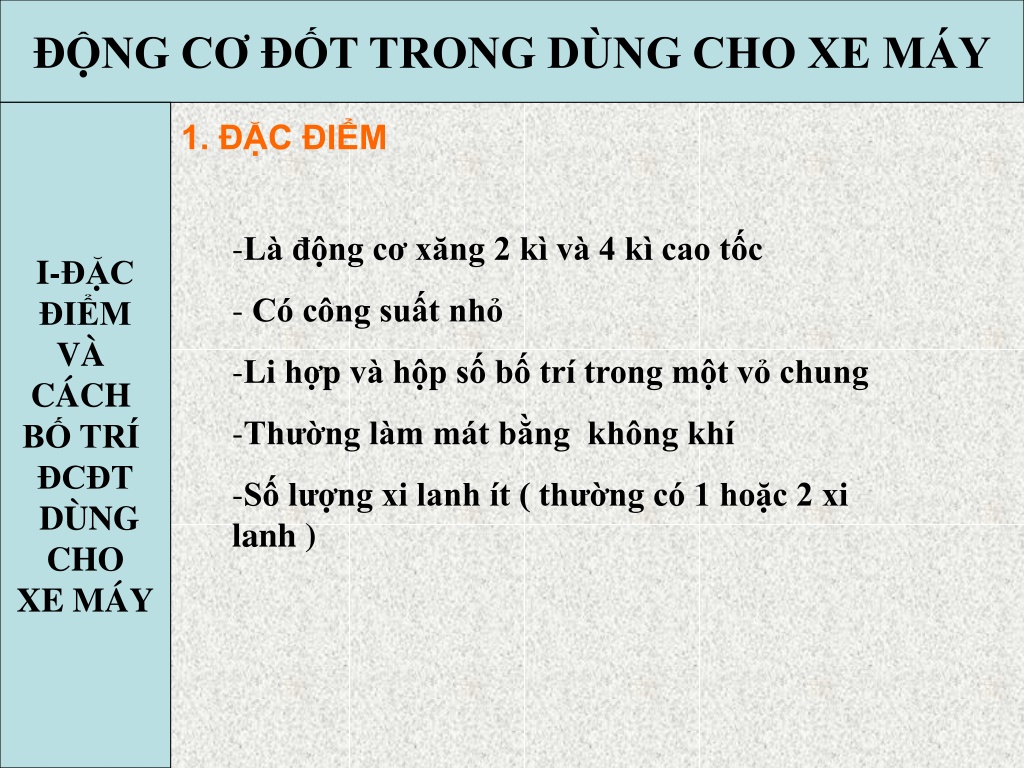

  7. ĐỘNG CƠ ĐỐT TRONG DÙNG CHO XE MÁY I-ĐẶC ĐIỂM VÀ CÁCH BỐ TRÍ ĐCĐT DÙNG CHO XE MÁY 1. ĐẶC ĐIỂM • Là động cơ xăng 2 kì và 4 kì cao tốc • Có công suất nhỏ • Li hợp và hộp số bố trí trong một vỏ chung • Thường làm mát bằng không khí • Số lượng xi lanh ít ( thường có 1 hoặc 2 xi lanh )

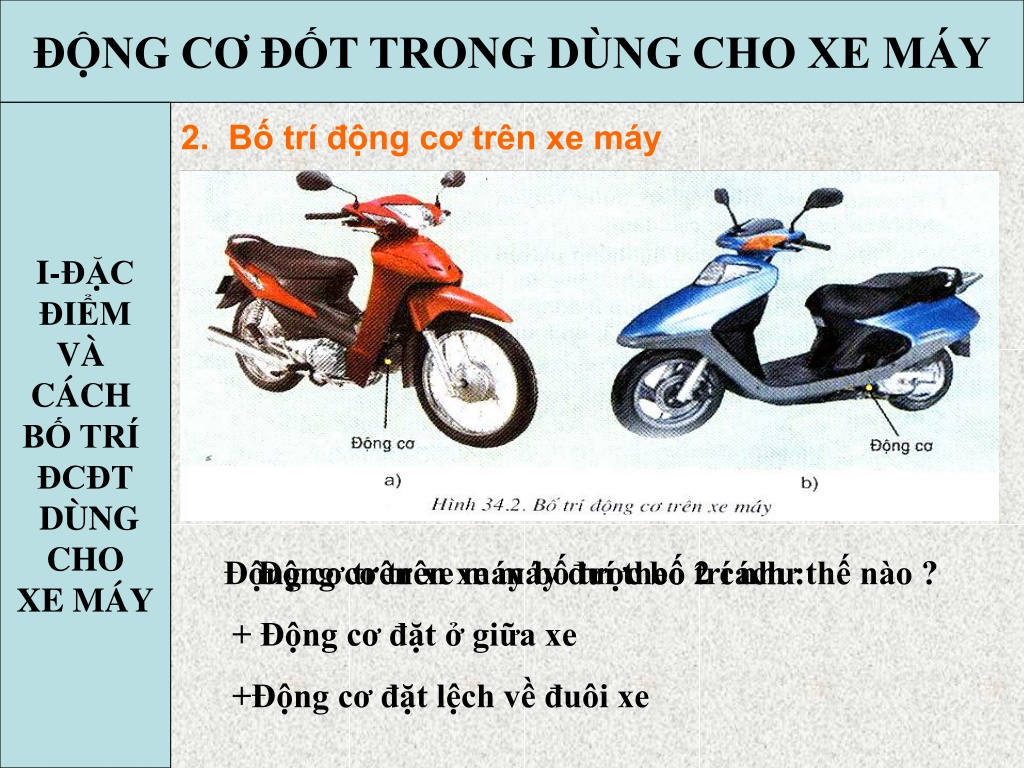

  8. ĐỘNG CƠ ĐỐT TRONG DÙNG CHO XE MÁY I-ĐẶC ĐIỂM VÀ CÁCH BỐ TRÍ ĐCĐT DÙNG CHO XE MÁY 2. Bố trí động cơ trên xe máy Động cơ trên xe máy bố trí theo 2 cách : + Động cơ đặt ở giữa xe +Động cơ đặt lệch về đuôi xe Động cơ trên xe máy được bố trí như thế nào ?

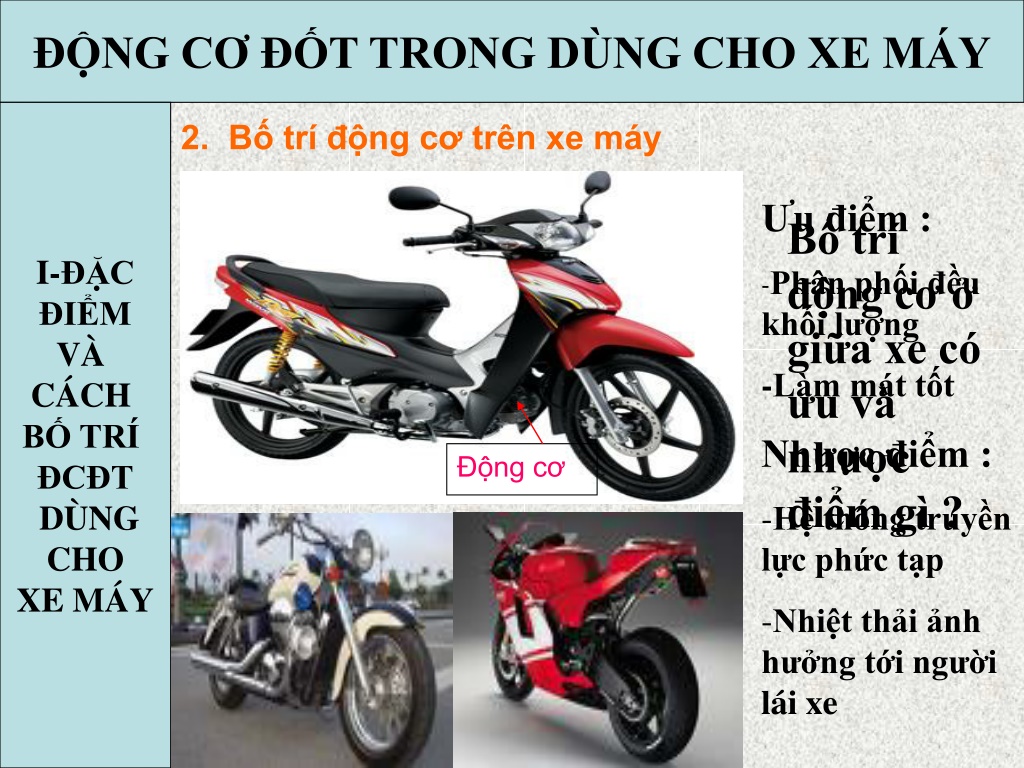

  9. ĐỘNG CƠ ĐỐT TRONG DÙNG CHO XE MÁY Động cơ I-ĐẶC ĐIỂM VÀ CÁCH BỐ TRÍ ĐCĐT DÙNG CHO XE MÁY 2. Bố trí động cơ trên xe máy Ưu điểm : -Phân phối đều khối lượng -Làm mát tốt Nhược điểm : • Hệ thống truyền lực phức tạp • Nhiệt thải ảnh hưởng tới người lái xe Bố trí động cơ ở giữa xe có ưu và nhược điểm gì ?

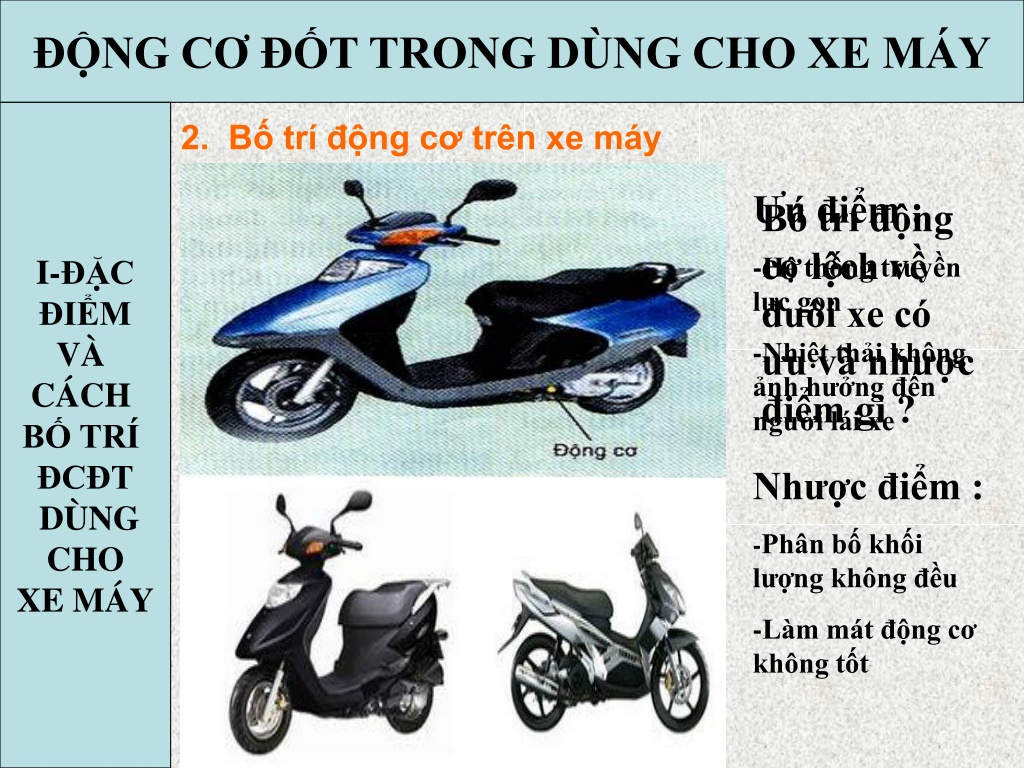

  10. ĐỘNG CƠ ĐỐT TRONG DÙNG CHO XE MÁY I-ĐẶC ĐIỂM VÀ CÁCH BỐ TRÍ ĐCĐT DÙNG CHO XE MÁY 2. Bố trí động cơ trên xe máy Ưu điểm : -Hệ thống truyền lực gọn -Nhiệt thải không ảnh hưởng đến người lái xe Nhược điểm : -Phân bố khối lượng không đều -Làm mát động cơ không tốt Bố trí động cơ lệch về đuôi xe có ưu và nhược điểm gì ?

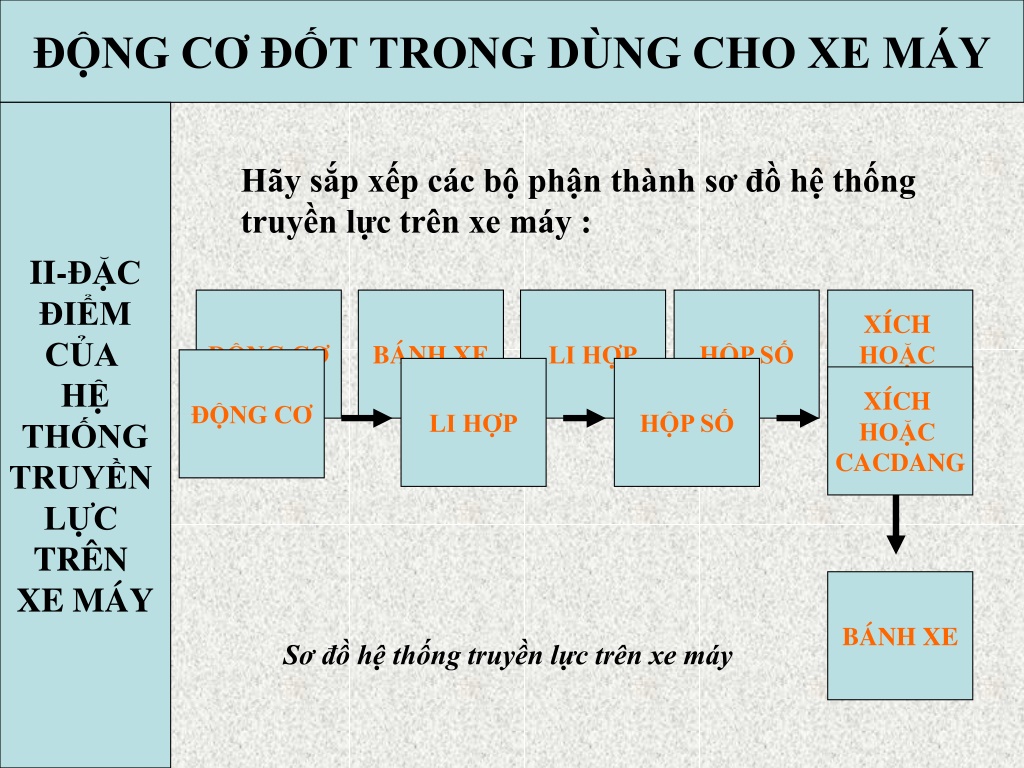

  11. ĐỘNG CƠ ĐỐT TRONG DÙNG CHO XE MÁY II-ĐẶC ĐIỂM CỦA HỆ THỐNG TRUYỀN LỰC TRÊN XE MÁY Hãy sắp xếp các bộ phận thành sơ đồ hệ thống truyền lực trên xe máy : ĐỘNG CƠ BÁNH XE LI HỢP HỘP SỐ XÍCH HOẶC CACDANG ĐỘNG CƠ LI HỢP HỘP SỐ XÍCH HOẶC CACDANG BÁNH XE Sơ đồ hệ thống truyền lực trên xe máy

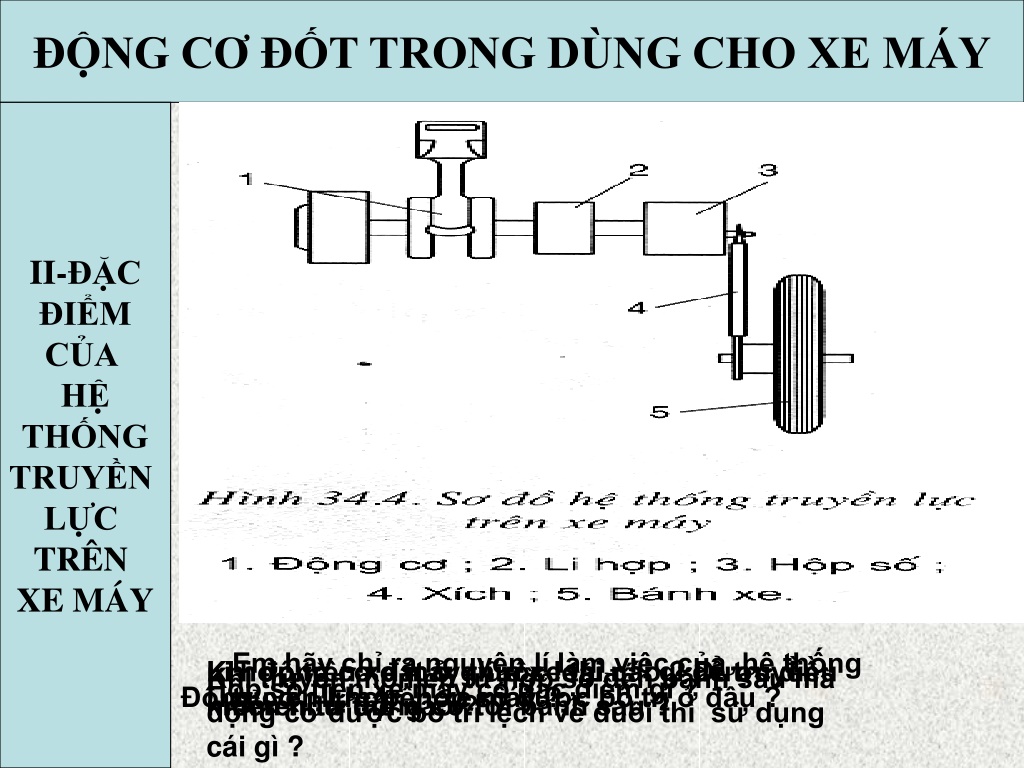

  12. ĐỘNG CƠ ĐỐT TRONG DÙNG CHO XE MÁY II-ĐẶC ĐIỂM CỦA HỆ THỐNG TRUYỀN LỰC TRÊN XE MÁY Em hãy chỉ ra nguyên lí làm việc của hệ thống truyền lực trên xe máy ? Li hợp trên xe máy thuộc loại nào ? Được điều khiển như thế nào ? Khi động cơ đặt ở giữa xe thì cái gì để truyền mômen từ động cơ tới bánh sau ? Khi truyền mômen từ hộp số đến bánh sau mà động cơ được bố trí lệch về đuôi thì sử dụng cái gì ? Hộp số trên xe máy có đặc điểm gì ? Động cơ , li hợp ,hộp số được bố trí ở đâu ?

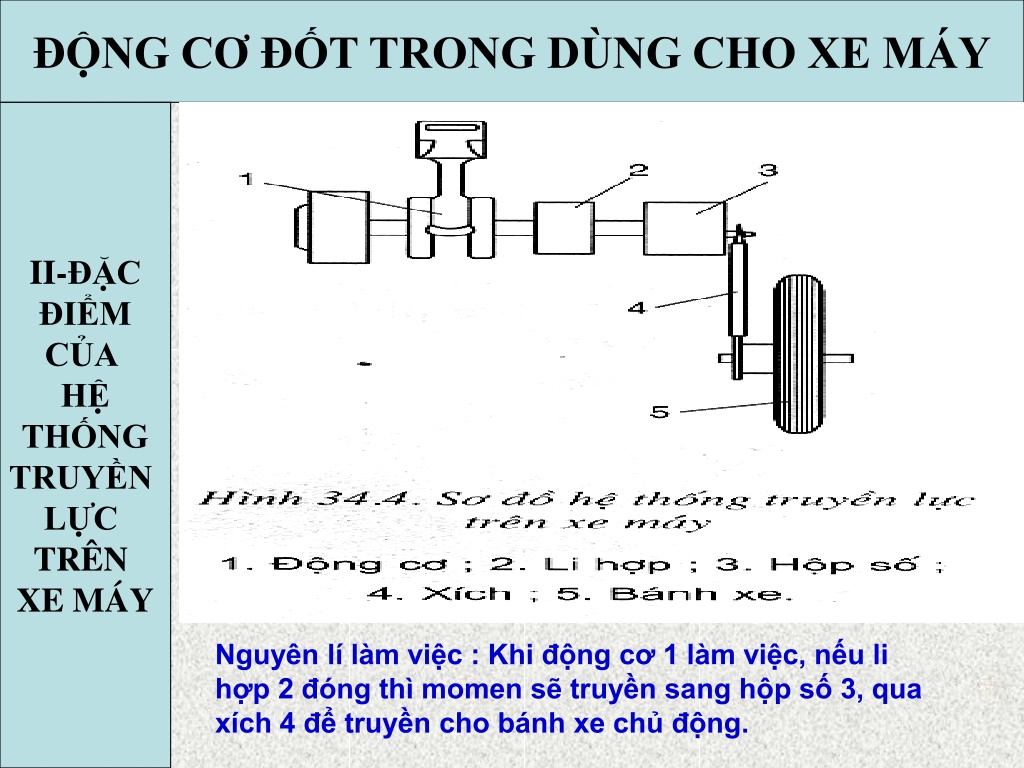

  13. ĐỘNG CƠ ĐỐT TRONG DÙNG CHO XE MÁY II-ĐẶC ĐIỂM CỦA HỆ THỐNG TRUYỀN LỰC TRÊN XE MÁY Nguyên lí làm việc : Khi động cơ 1 làm việc, nếu li hợp 2 đóng thì momen sẽ truyền sang hộp số 3, qua xích 4 để truyền cho bánh xe chủ động.

  14. Hiện nay, số lượng xe máy tham gia giao thông rất nhiều .Trong đó, tai nạn giao thông có liên quan tới xe máy chiếm tỉ lệ rất lớn . Để đảm bảo an toàn cho bạn và người khác thì mỗi chúng ta hãy : NGHIÊM CHỈNH CHẤP HÀNH LUẬT LỆ AN TOÀN GIAO THÔNG

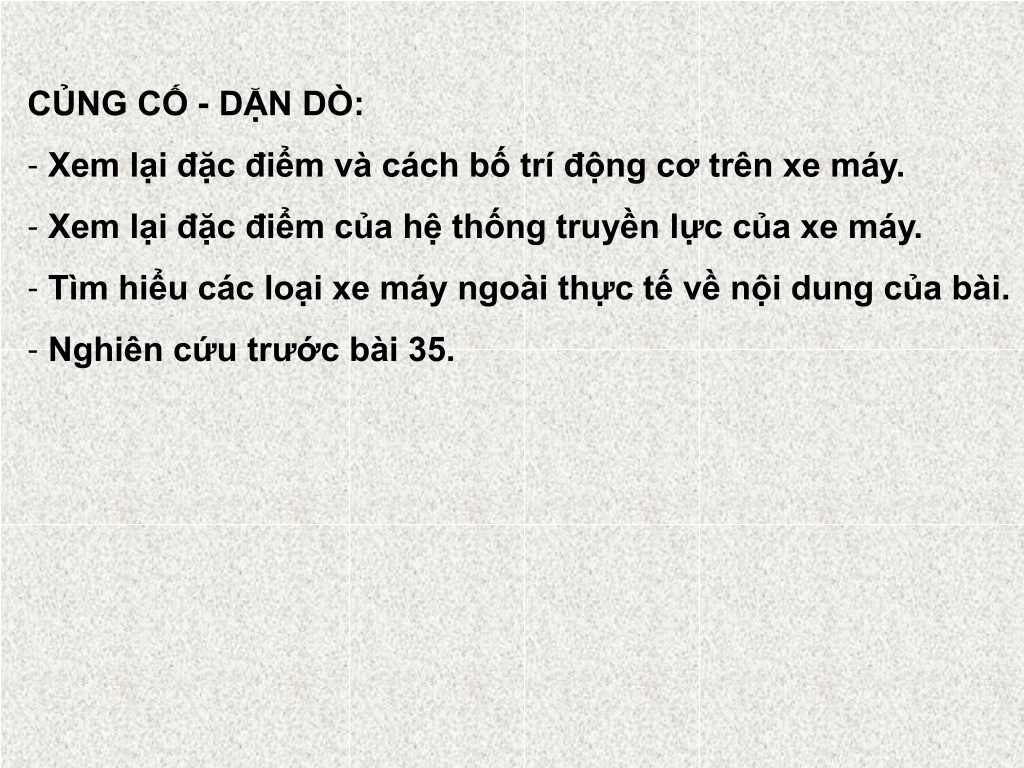

  15. CỦNG CỐ - DẶN DÒ: • Xem lại đặc điểm và cách bố trí động cơ trên xe máy. • Xem lại đặc điểm của hệ thống truyền lực của xe máy. • Tìm hiểu các loại xe máy ngoài thực tế về nội dung của bài. • Nghiên cứu trước bài 35.
