Bài giảng Công nghệ 11 - Bài 32: Khái quát về ứng dụng của động cơ đốt trong

1. Trường THPT Trương Hán Siêu NHIỆT LIỆT CHÀO MỪNG CÁC THẦY CÔ GIÁO VỀ DỰ GIỜ Lớp: 11A Giáo viên:Phạm Thị Huệ

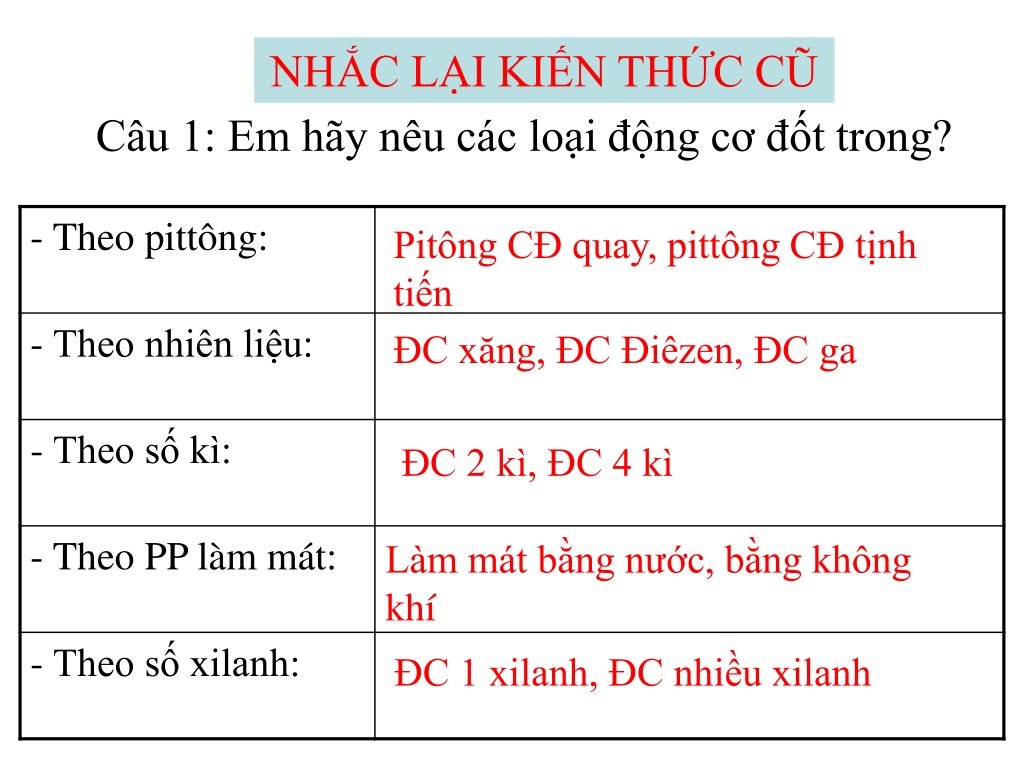

2. NHẮC LẠI KIẾN THỨC CŨ Câu 1: Em hãy nêu các loại động cơ đốt trong? Pitông CĐ quay, pittông CĐ tịnh tiến ĐC xăng, ĐC Điêzen, ĐC ga ĐC 2 kì, ĐC 4 kì Làm mát bằng nước, bằng không khí ĐC 1 xilanh, ĐC nhiều xilanh

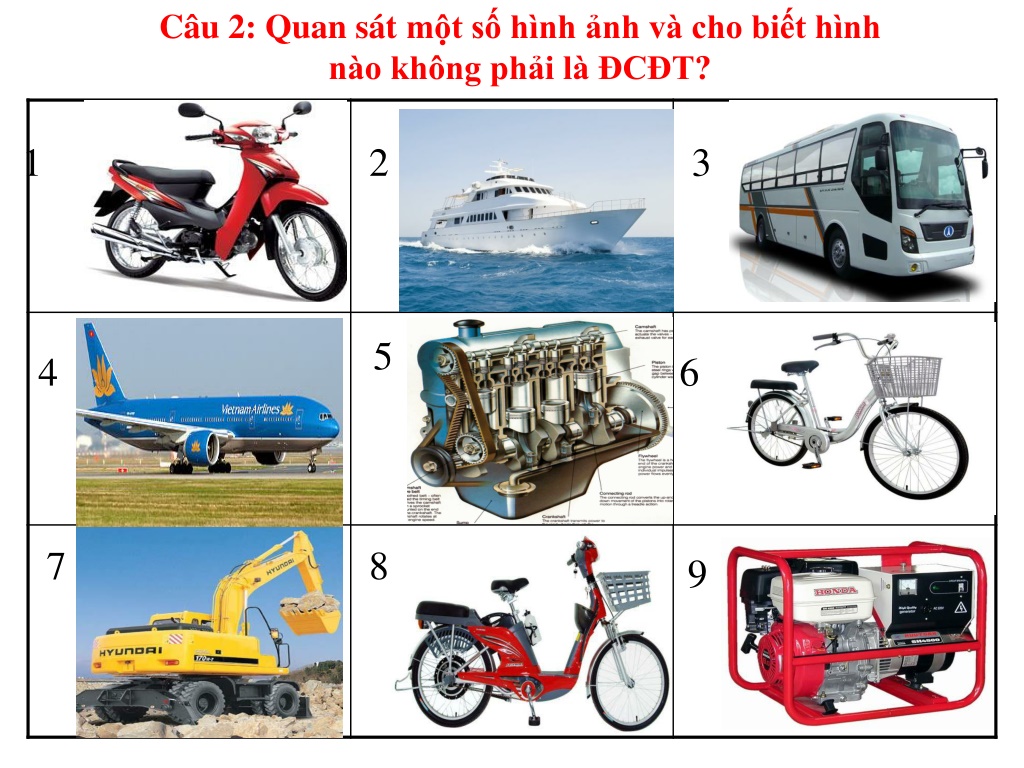

3. Câu 2: Quan sát một số hình ảnh và cho biết hình nào không phải là ĐCĐT? 1 2 3 5 4 6 7 8 9

4. Chương 7: Ứng dụng động cơ đốt trong Tiết 42 -bài 32: Khái quát về ứng dụng của động cơ đốt trong 4

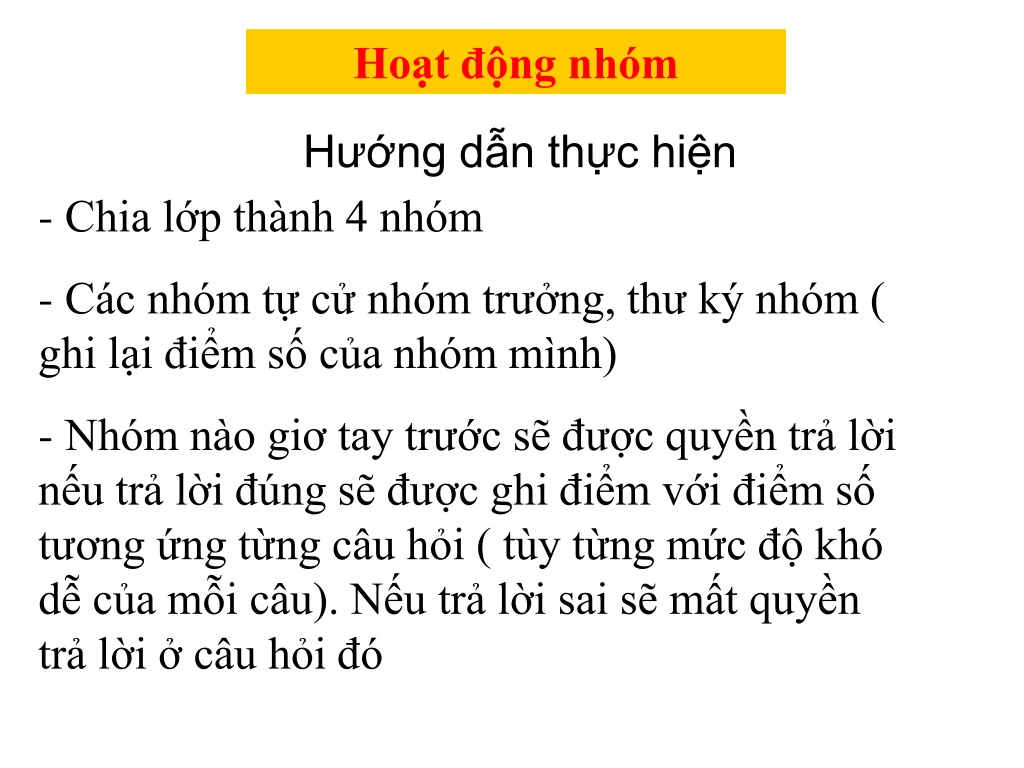

5. Hoạt động nhóm Hướng dẫn thực hiện • Chia lớp thành 4 nhóm • Các nhóm tự cử nhóm trưởng, thư ký nhóm ( ghi lại điểm số của nhóm mình) • Nhóm nào giơ tay trước sẽ được quyền trả lời nếu trả lời đúng sẽ được ghi điểm với điểm số tương ứng từng câu hỏi ( tùy từng mức độ khó dễ của mỗi câu). Nếu trả lời sai sẽ mất quyền trả lời ở câu hỏi đó

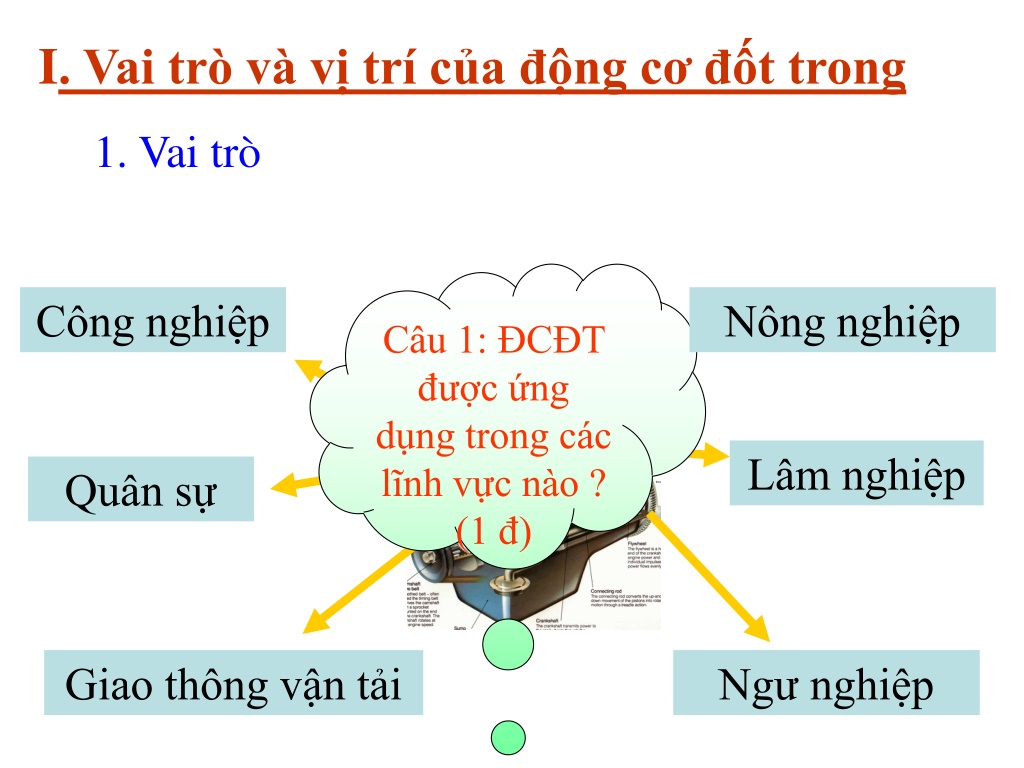

6. I. Vai trò và vị trí của động cơ đốt trong 1. Vai trò Câu 1: ĐCĐT được ứng dụng trong các lĩnh vực nào ? (1 đ) Công nghiệp Nông nghiệp Lâm nghiệp Quân sự Giao thông vận tải Ngư nghiệp

7. Câu 3: Ứng dụng của ĐCĐT trong ngành nào chiếm nhiều nhất? (1đ) Câu 4: Vì sao ĐCĐT được sử dụng rộng rãi nhất trong ngành giao thông vận tải? ( 2đ) Câu 2: Mỗi lĩnh vực lấy 1 VD? (1đ) Công nghiệp Nông nghiệp Lâm nghiệp Quân sự Giao thông vận tải Giao thông vận tải Ngư nghiệp

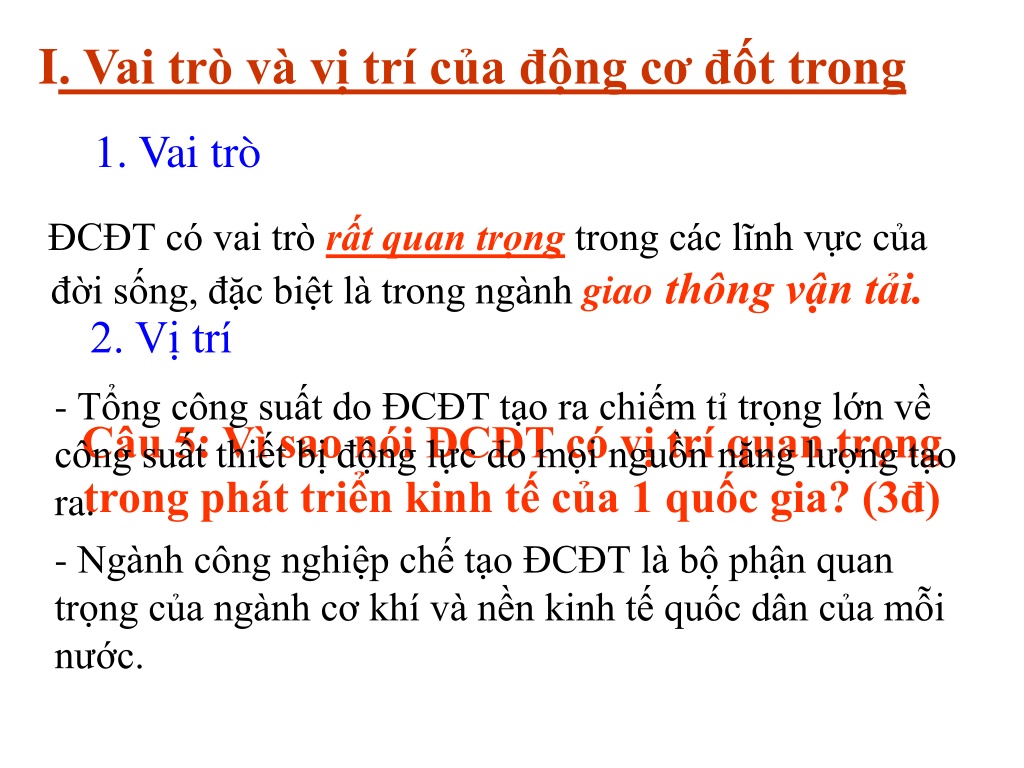

8. I. Vai trò và vị trí của động cơ đốt trong 1. Vai trò ĐCĐT có vai trò rất quan trọng trong các lĩnh vực của đời sống, đặc biệt là trong ngành giao thông vận tải. 2. Vị trí - Tổng công suất do ĐCĐT tạo ra chiếm tỉ trọng lớn về công suất thiết bị động lực do mọi nguồn năng lượng tạo ra. Câu 5: Vì sao nói ĐCĐT có vị trí quan trọng trong phát triển kinh tế của 1 quốc gia? (3đ) - Ngành công nghiệp chế tạo ĐCĐT là bộ phận quan trọng của ngành cơ khí và nền kinh tế quốc dân của mỗi nước.

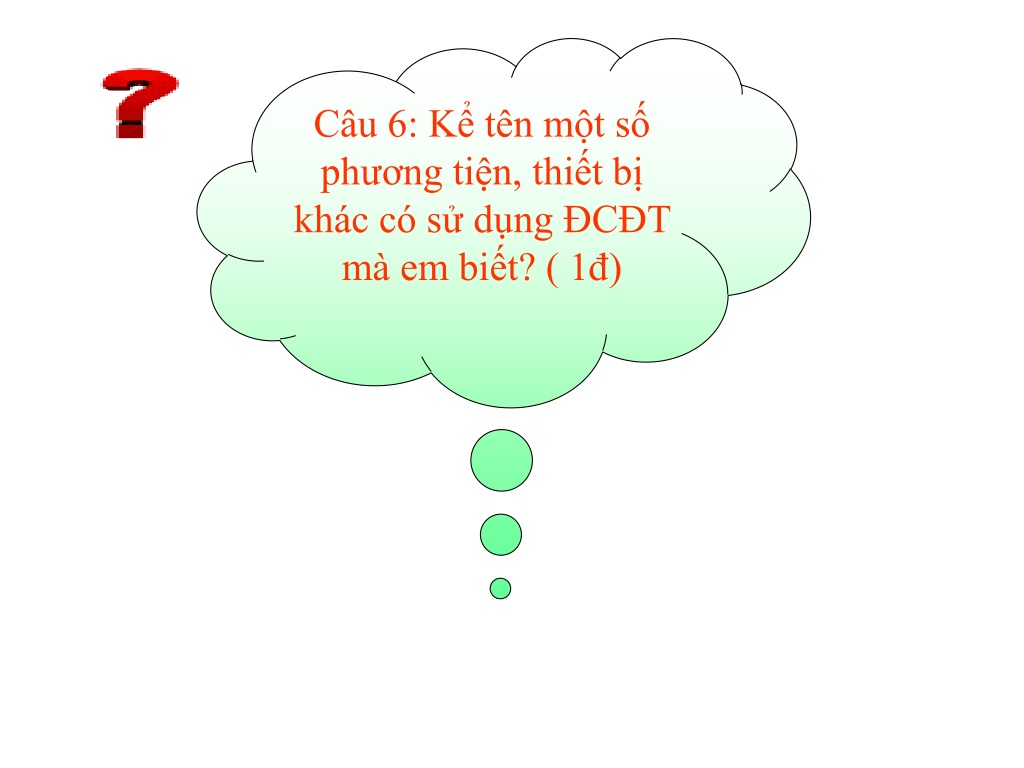

9. Câu 6: Kể tên một số phương tiện, thiết bị khác có sử dụng ĐCĐT mà em biết? ( 1đ)

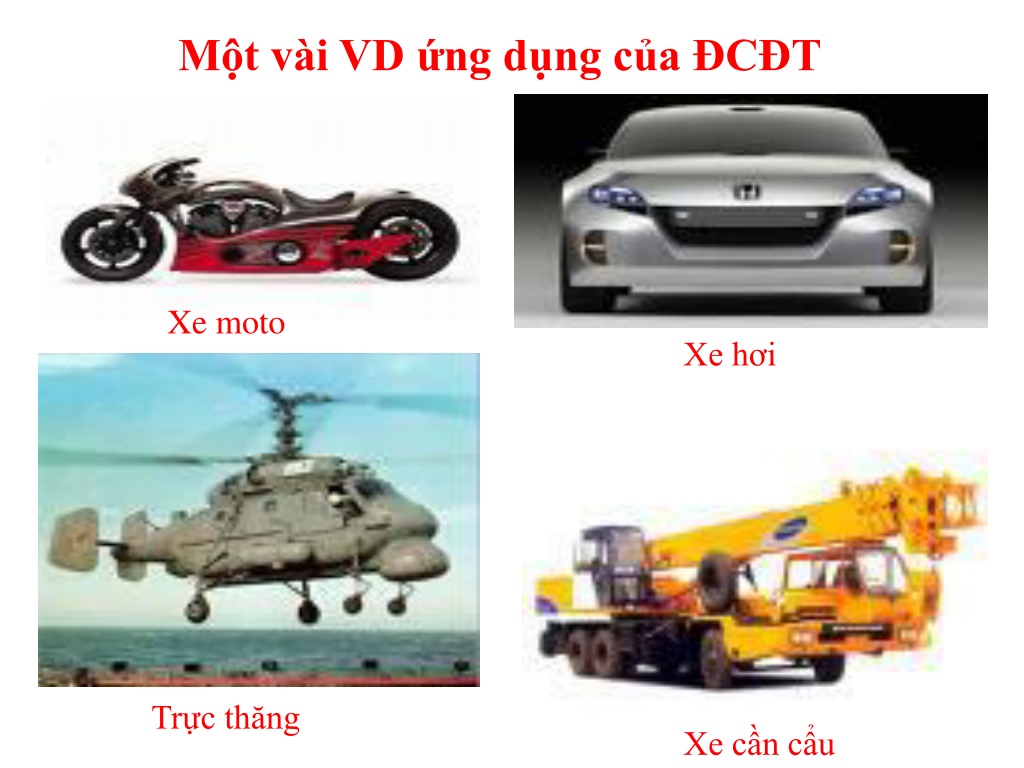

10. Một vài VD ứng dụng của ĐCĐT Xe moto Xe hơi Trực thăng Xe cần cẩu

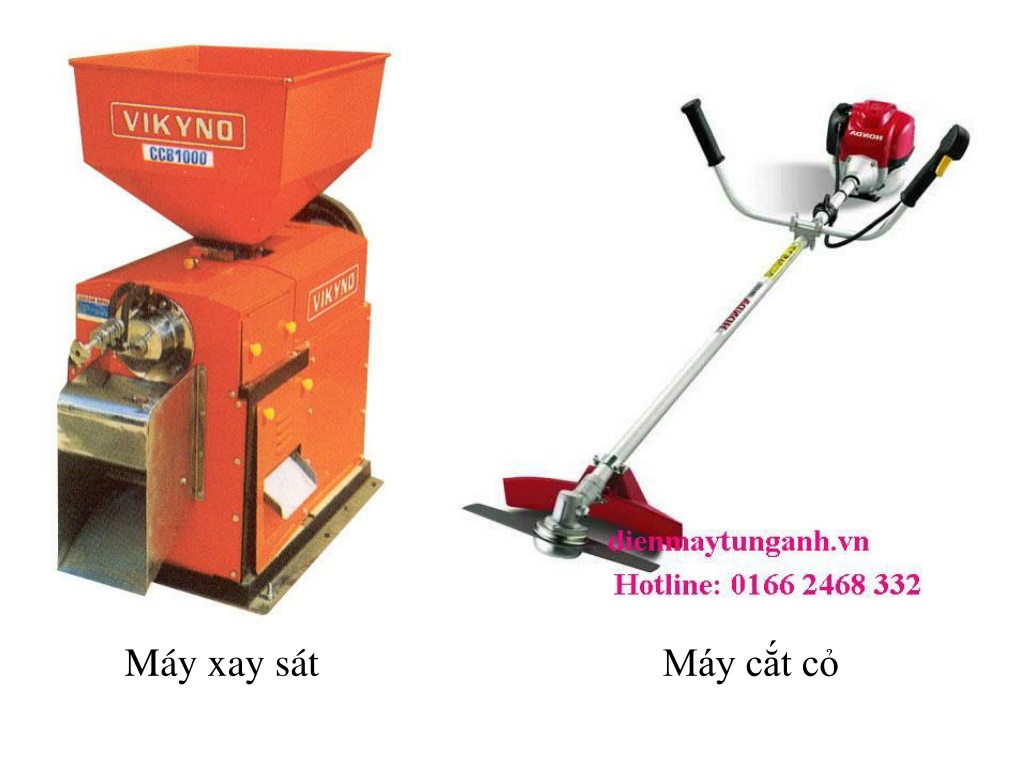

11. Máy xay sát Máy cắt cỏ

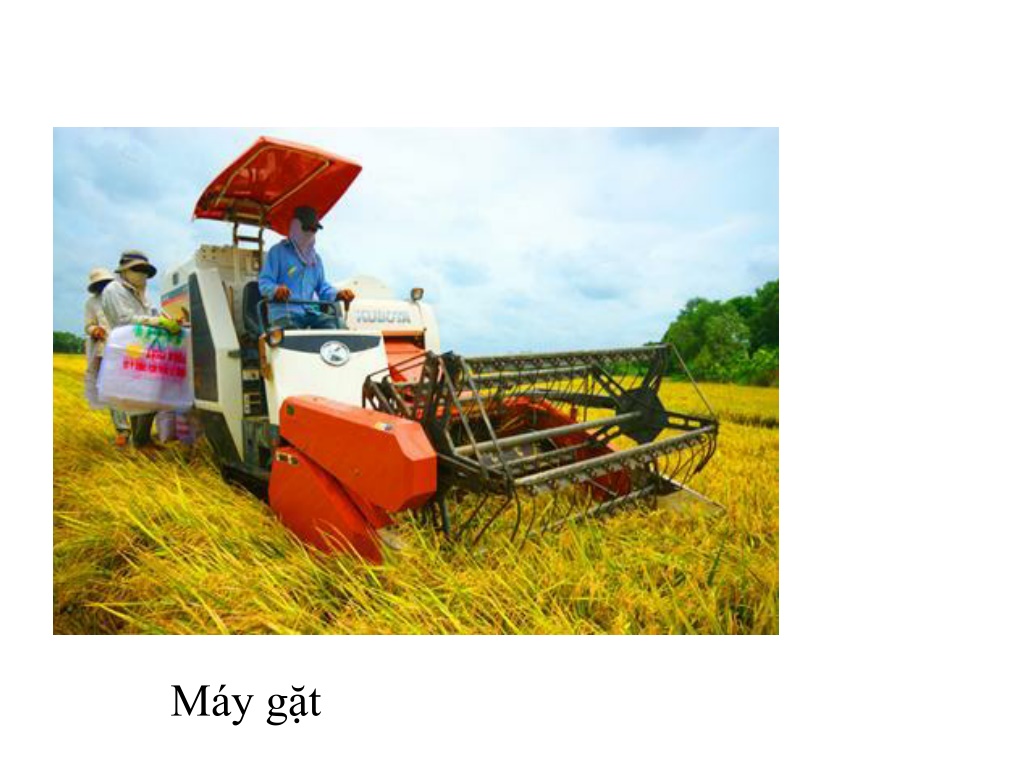

12. Máy gặt

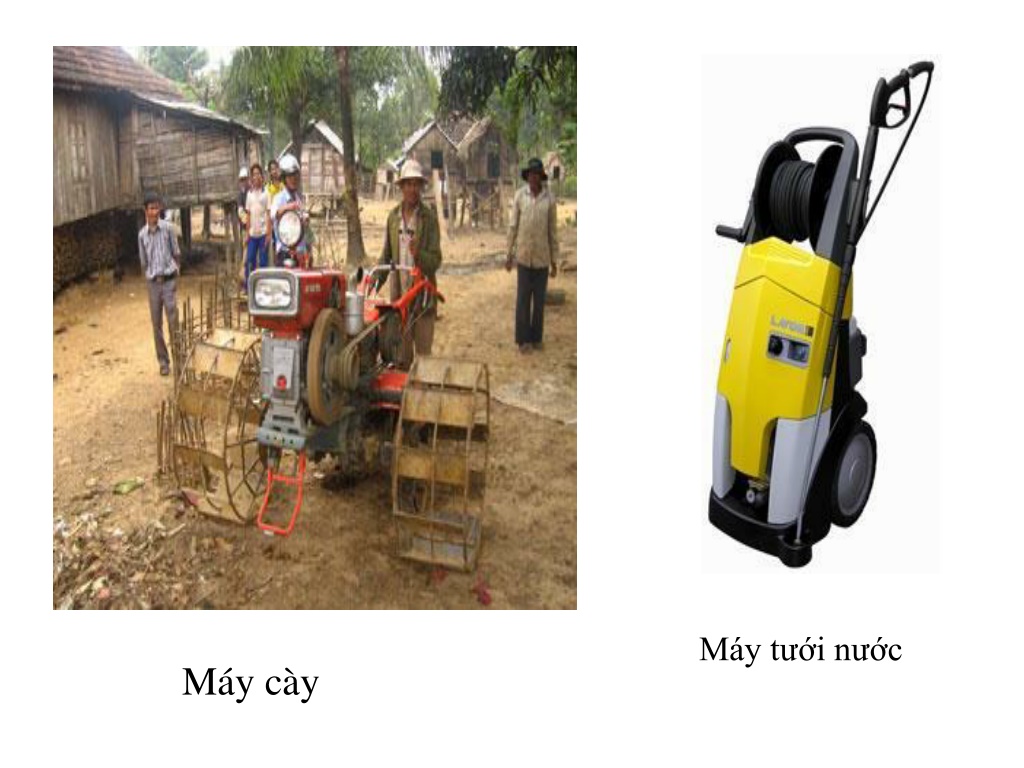

13. Máy tưới nước Máy cày

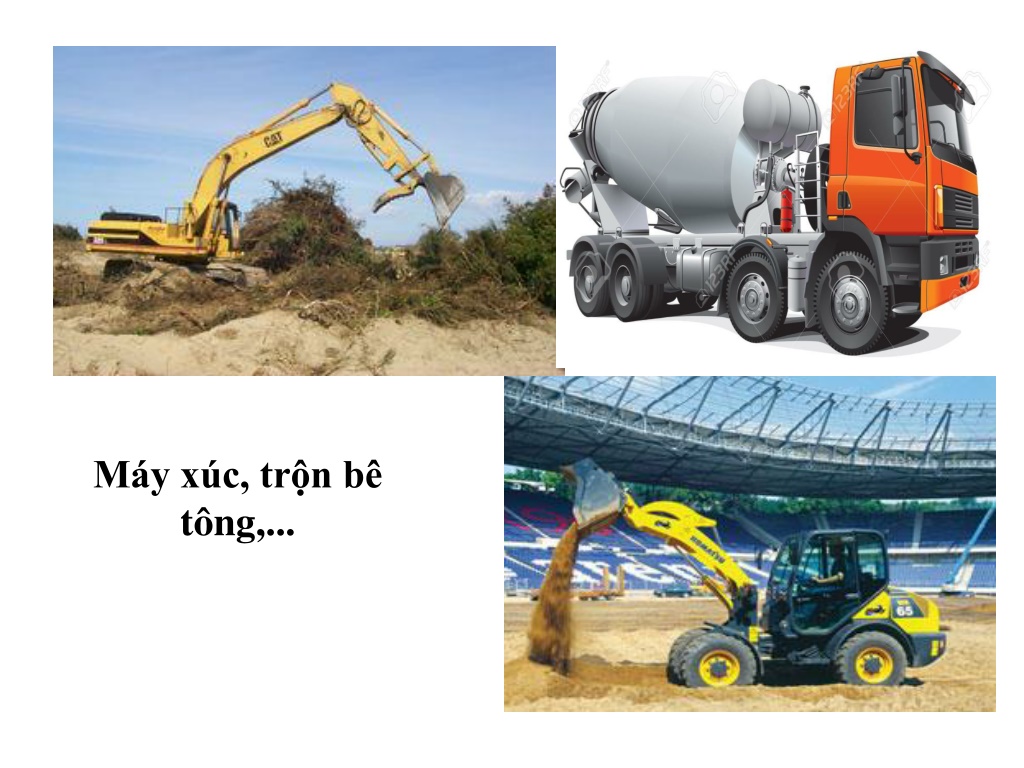

14. Máy xúc, trộn bê tông,...

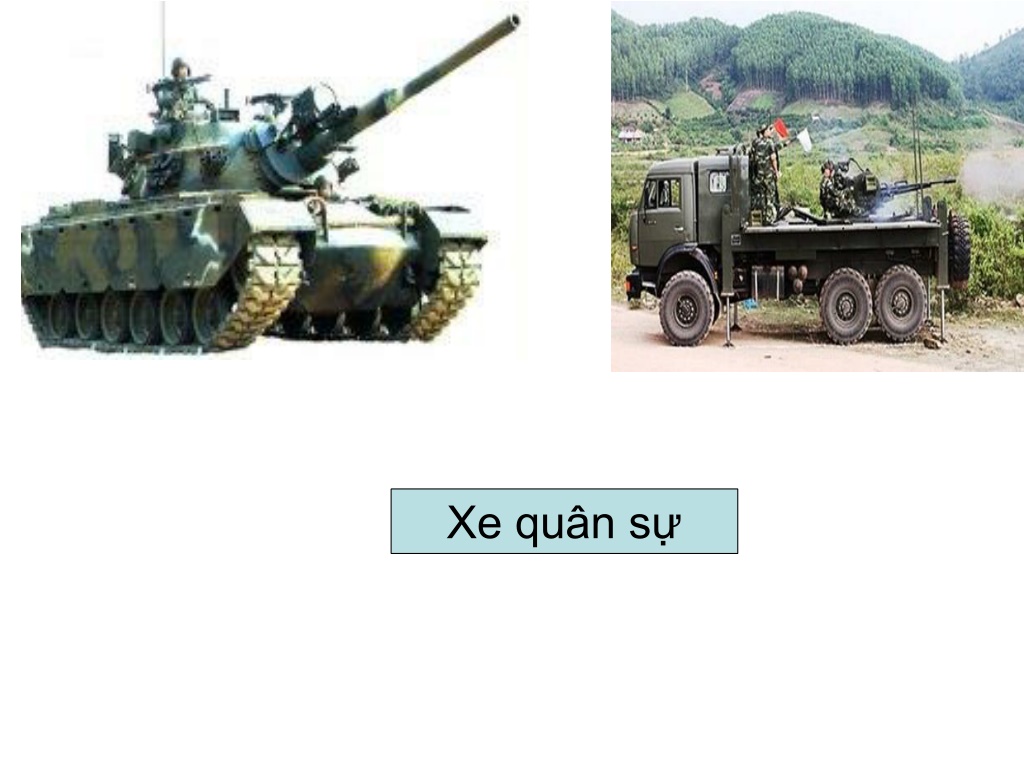

15. Xe quân sự

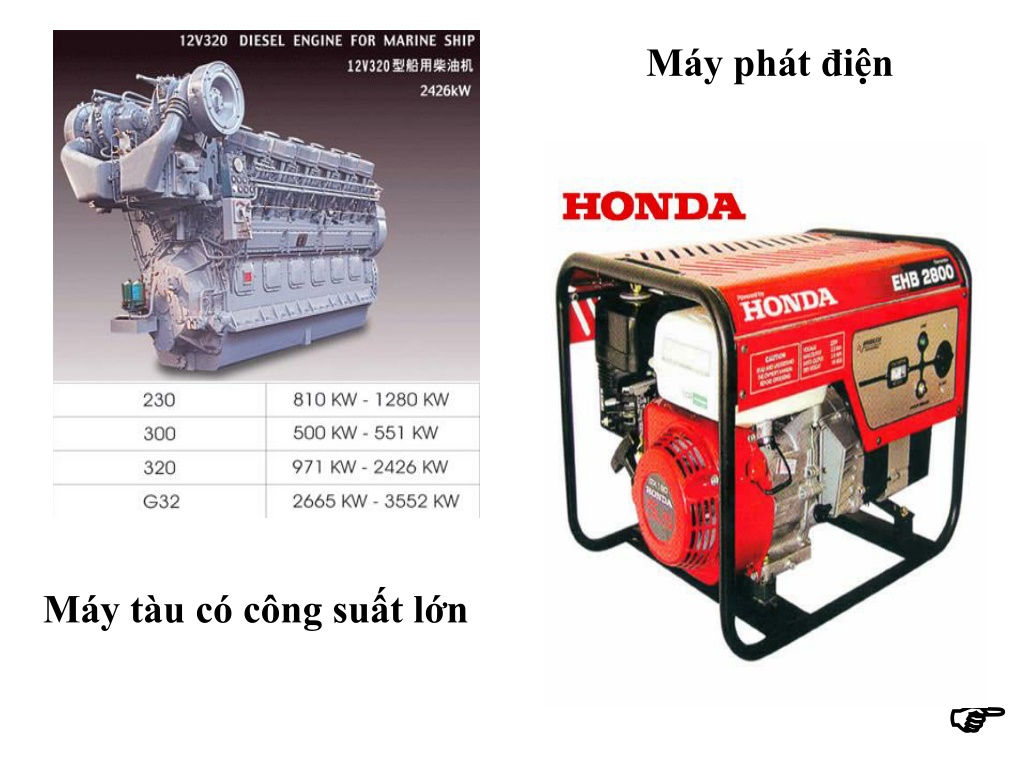

16. Máy phát điện Máy tàu có công suất lớn 

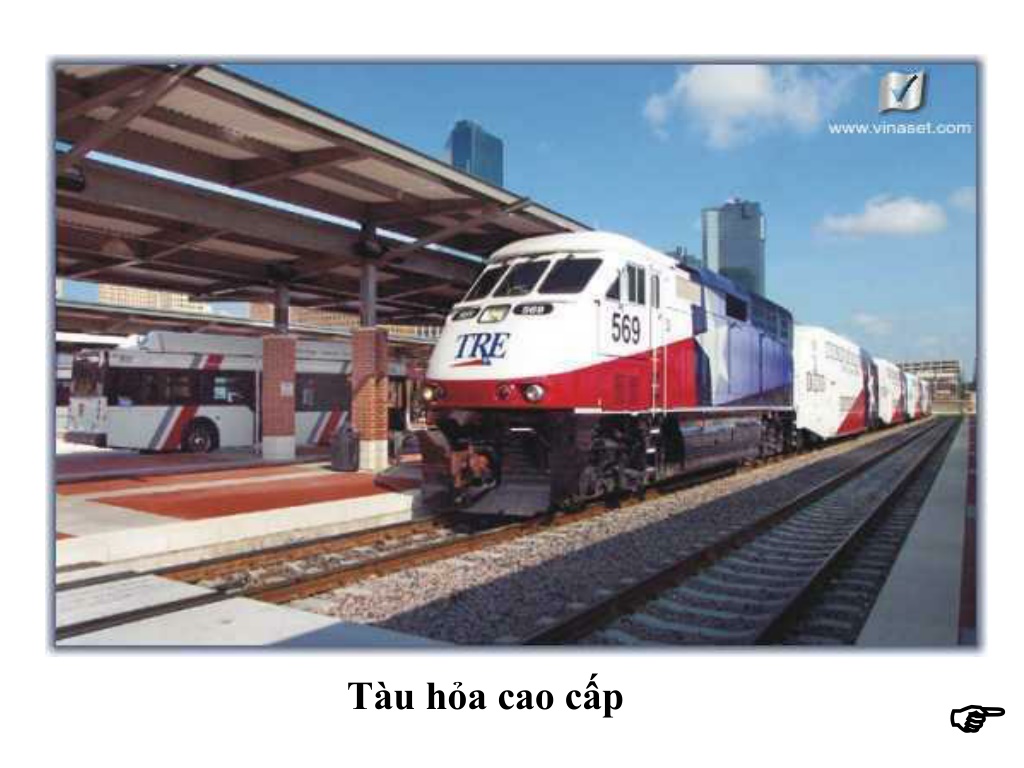

17. Tàu hỏa cao cấp 

18. Tàu du lịch Barefoot-ships tại quần đảo Island 

19. Máy bay Boeing 787 khổng lồ và sang trọng

20. Phi thuyền Discovery Apollo 11 đáp xuống mặt trăng 

21. II. Nguyên tắc chung về ứng dụng động cơ đốt trong 1 2 3 1. Sơ đồ ứng dụng Câu 10: Hệ thống truyền lực có nhiệm vụ gì? ( 1đ) Câu 7: Hãy điền các từ: máy công tác, động cơ đốt trong, hệ thốngtruyền lực thích hợp vào sơ đồ ( 1đ) Câu 8:ĐCĐT thường sử dụng là loại nào?( 1đ) Câu 9: Em hiểu thế nào là máy công tác? ( 1 đ) Động cơ đốt trong ( ĐCĐT) Hệ thống truyền lực ( HTTL) Máy công tác ( MCT)

22. Động cơ đốt trong Hệ thống truyền lực Máy công tác Khớp nối cứng Khớp nối các đăng 1. Sơ đồ ứng dụng 2. Nguyên tắc ứng dụng ĐCĐT • Về tốc độ quay: ( Động cơ và máy công tác) Nối trực tiếp qua khớp nối +Bằng nhau  (VD: Máy phát điện) ,bộtruyền bằng đai Thông quahộp số , xích + Khác nhau (VD: Xe máy, ô tô..) Câu 11: Tốc độ quay của ĐCĐT = Tốc độ quay MCT thì nối với nhau thông qua bộ phận nào? (1đ) Câu 12: Tốc độ quay của ĐCĐT khác Tốc độ quay MCT thì nối với nhau thông qua bộ phận nào? ( 1đ)

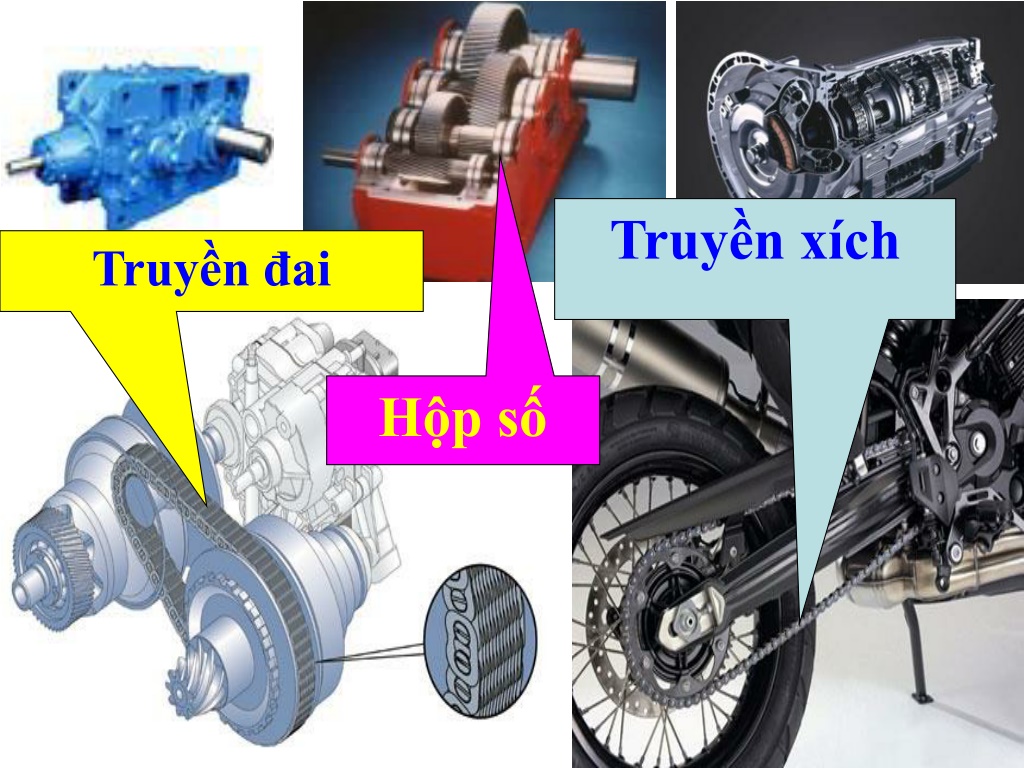

23. Truyền xích Truyền đai Hộp số

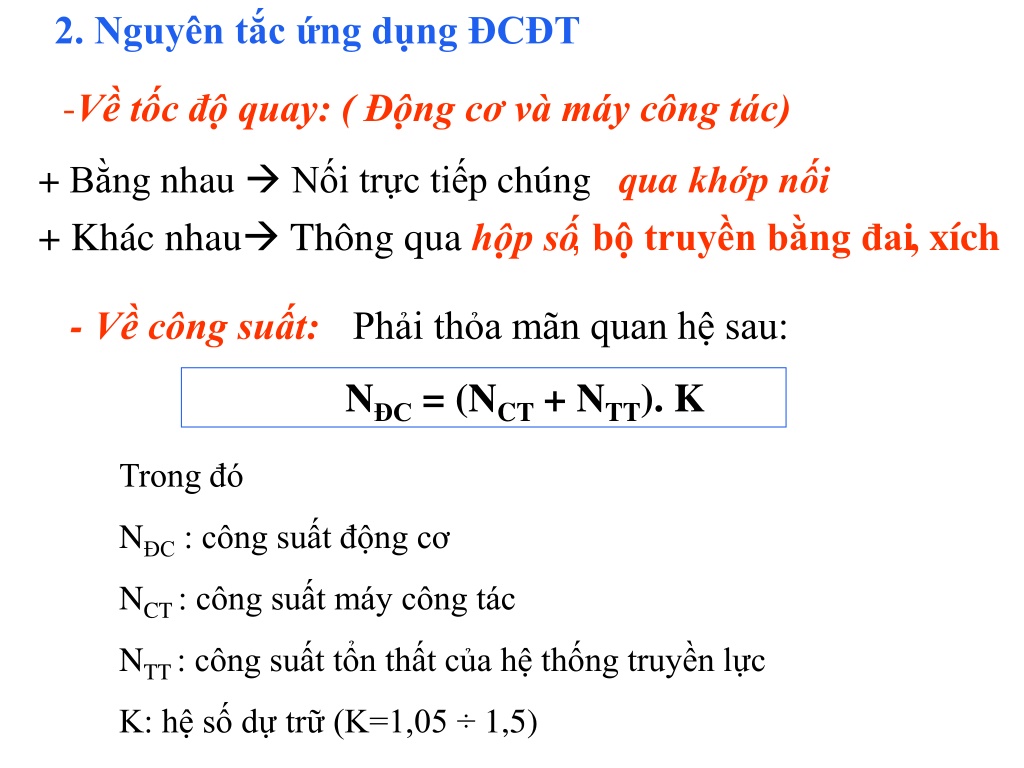

24. 2. Nguyên tắc ứng dụng ĐCĐT • Về tốc độ quay: ( Động cơ và máy công tác) +Bằng nhau  Nối trực tiếp chúng qua khớp nối + Khác nhau Thông quahộp số ,bộ truyền bằng đai , xích - Về công suất: Phải thỏa mãn quan hệ sau: NĐC = (NCT + NTT). K Trong đó NĐC : công suất động cơ NCT : công suất máy công tác NTT : công suất tổn thất của hệ thống truyền lực K: hệ số dự trữ (K=1,05 ÷ 1,5)

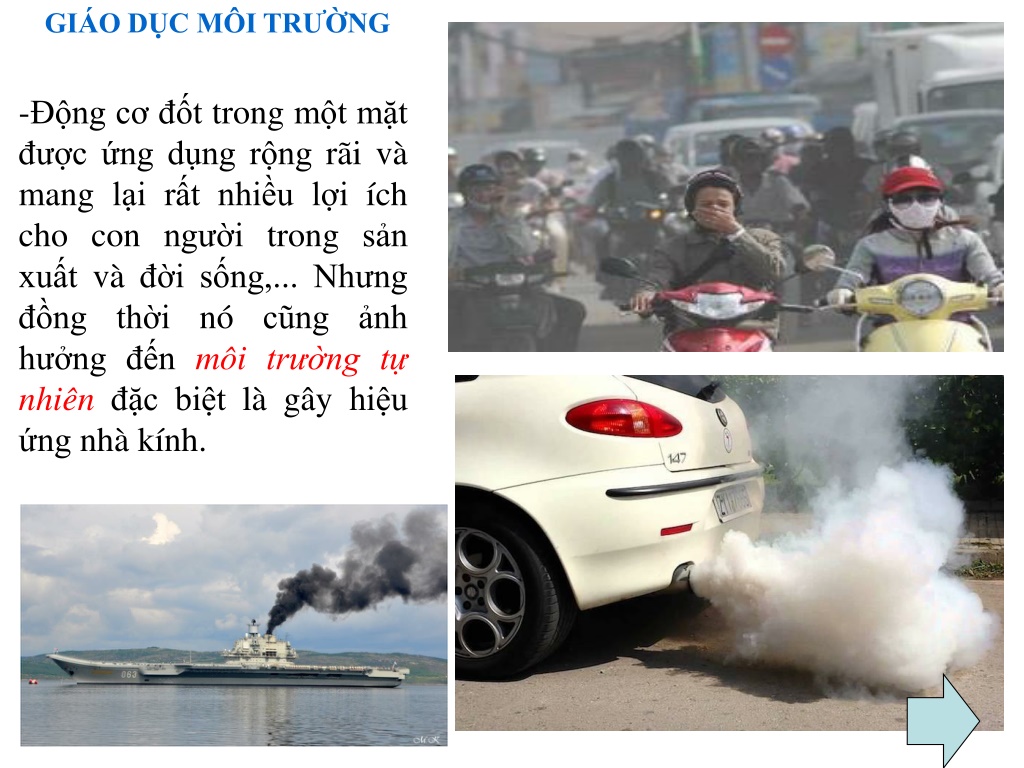

25. Động cơ đốt trong một mặt được ứng dụng rộng rãi và mang lại rất nhiều lợi ích cho con người trong sản xuất và đời sống,... Nhưng đồng thời nó cũng ảnh hưởng đến môi trường tự nhiên đặc biệt là gây hiệu ứng nhà kính. GIÁO DỤC MÔI TRƯỜNG

26. Câu 13: Kể tên các phương tiện sử dụng nhiên liệu thân thiện với môi trường? ( 1đ) Các phương tiện thân thiện với môi trường

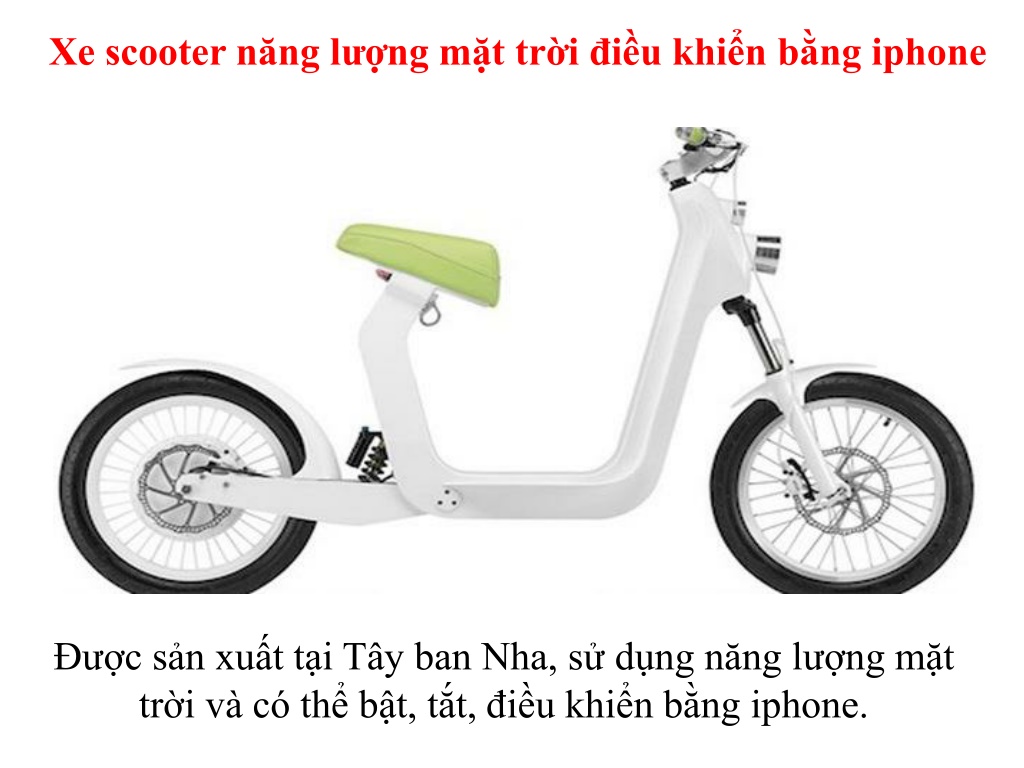

27. Xe scooter năng lượng mặt trời điều khiển bằng iphone Được sản xuất tại Tây ban Nha, sử dụng năng lượng mặt trời và có thể bật, tắt, điều khiển bằng iphone.

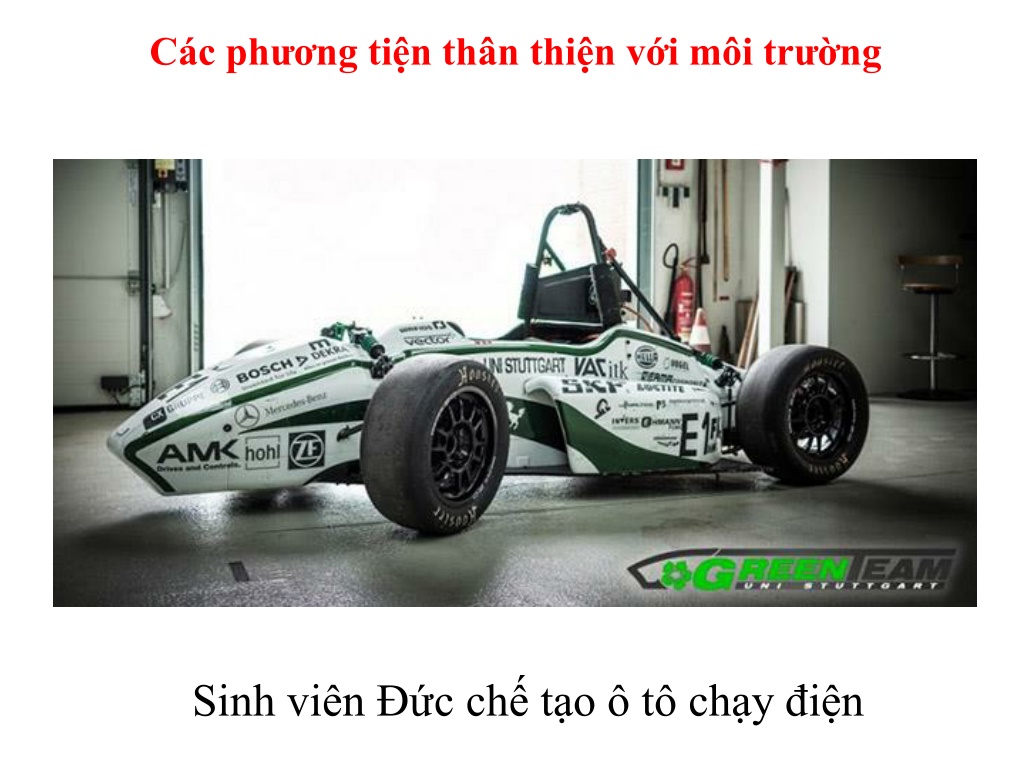

28. Các phương tiện thân thiện với môi trường Sinh viên Đức chế tạo ô tô chạy điện

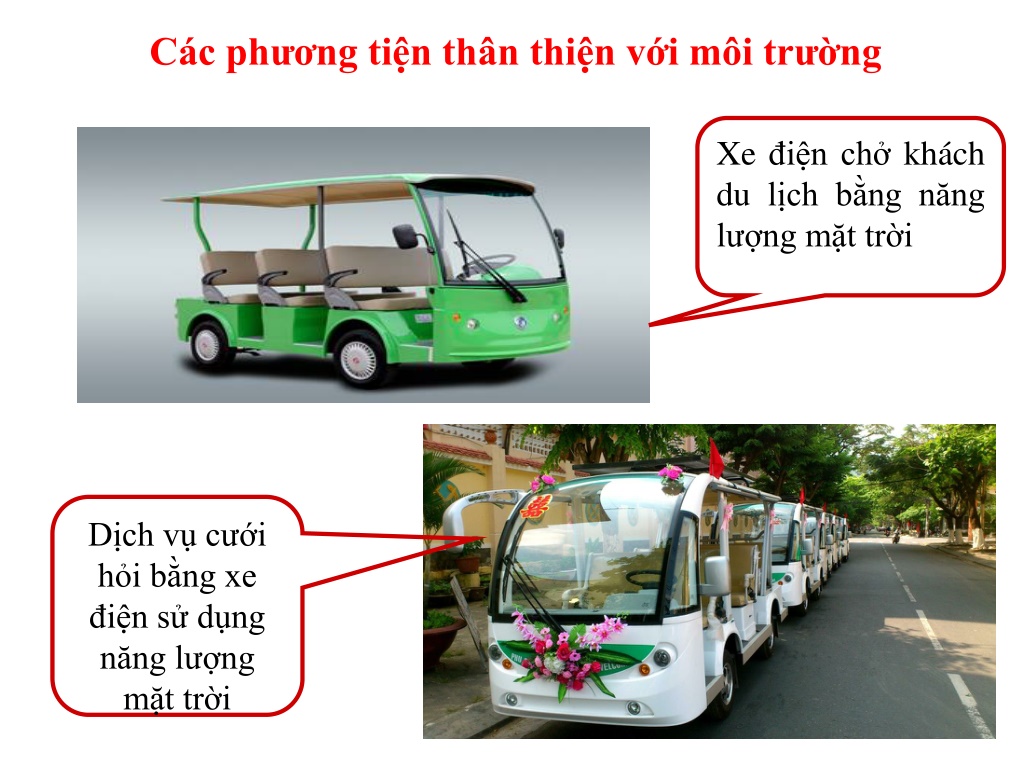

29. Các phương tiện thân thiện với môi trường Xe điện chở khách du lịch bằng năng lượng mặt trời Dịch vụ cưới hỏi bằng xe điện sử dụng năng lượng mặt trời

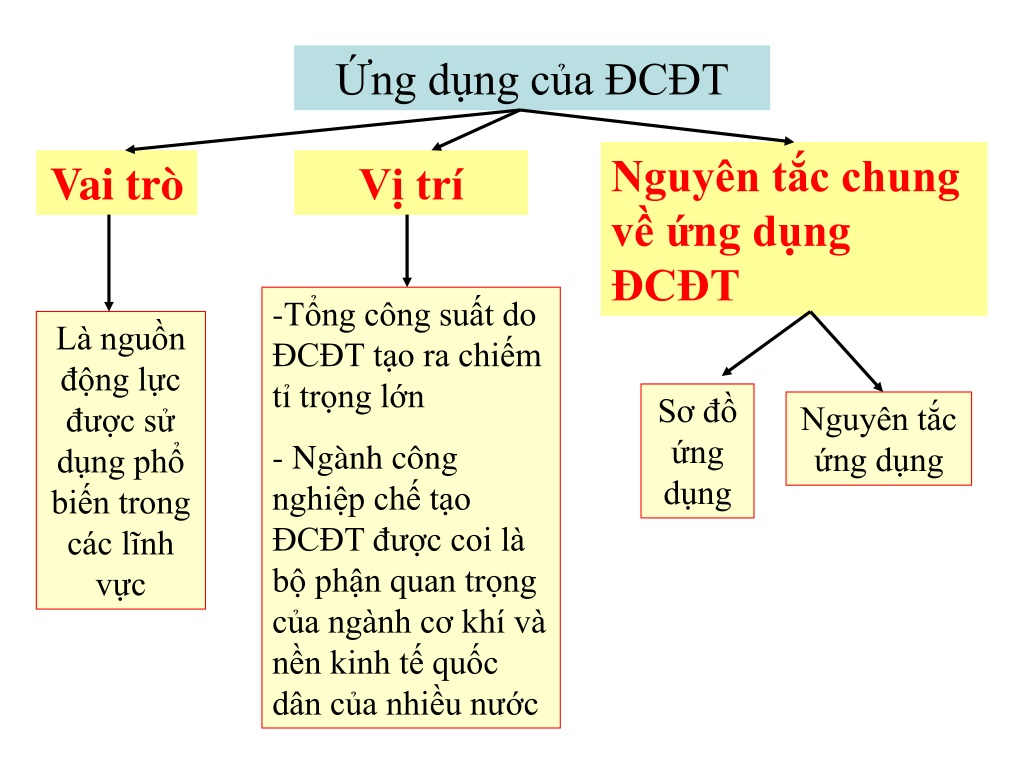

30. Ứng dụng của ĐCĐT Nguyên tắc chung về ứng dụng ĐCĐT Vai trò Vị trí • Tổng công suất do ĐCĐT tạo ra chiếm tỉ trọng lớn • Ngành công nghiệp chế tạo ĐCĐT được coi là bộ phận quan trọng của ngành cơ khí và nền kinh tế quốc dân của nhiều nước Là nguồn động lực được sử dụng phổ biến trong các lĩnh vực Sơ đồ ứng dụng Nguyên tắc ứng dụng

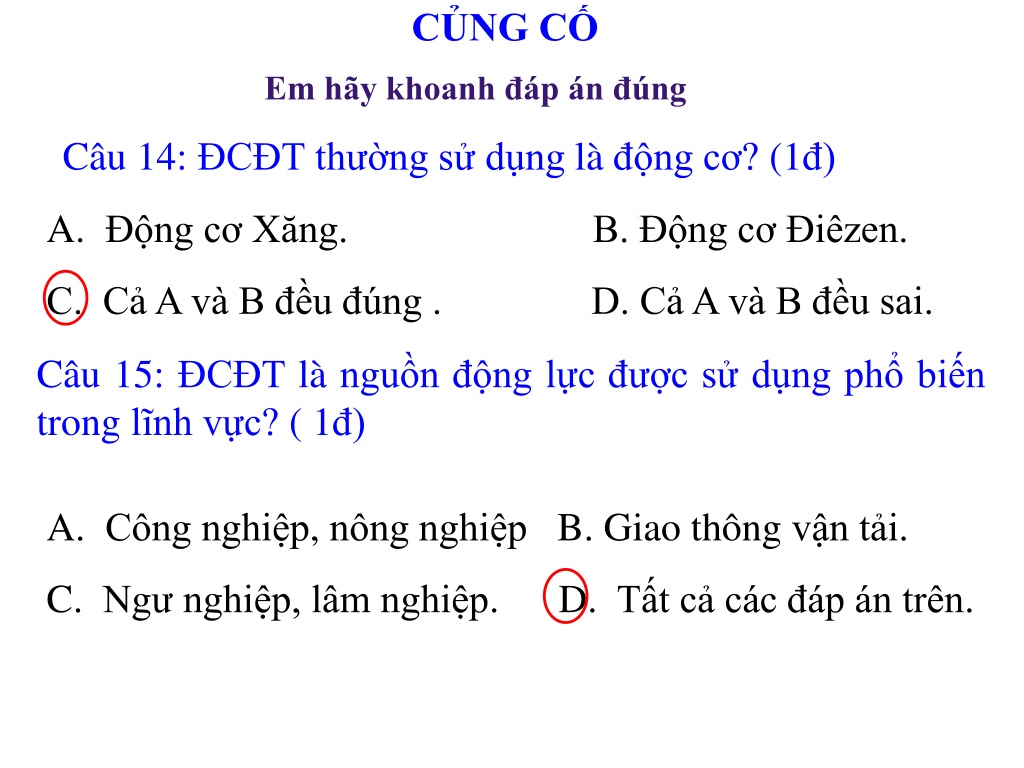

31. CỦNG CỐ Em hãy khoanh đáp án đúng Câu 14: ĐCĐT thường sử dụng là động cơ? (1đ) A. Động cơ Xăng. B. Động cơ Điêzen. C. Cả A và B đều đúng . D. Cả A và B đều sai. Câu 15: ĐCĐT là nguồn động lực được sử dụng phổ biến trong lĩnh vực? ( 1đ) A. Công nghiệp, nông nghiệp B. Giao thông vận tải. C. Ngư nghiệp, lâm nghiệp. D. Tất cả các đáp án trên.

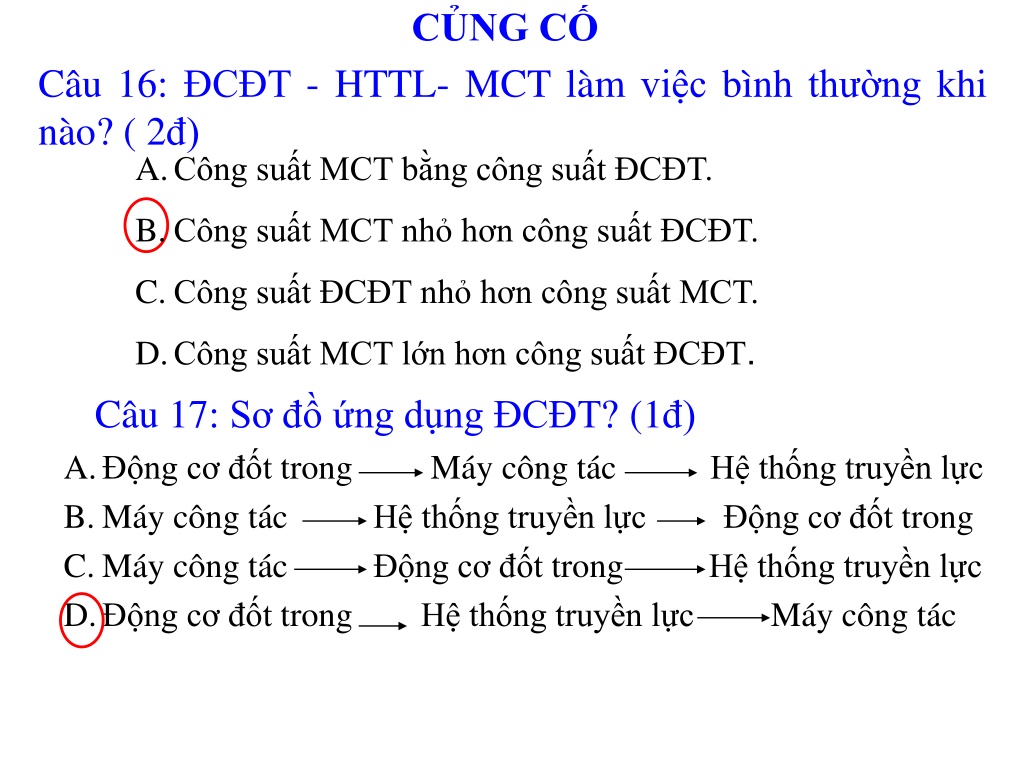

32. CỦNG CỐ Câu 16: ĐCĐT - HTTL- MCT làm việc bình thường khi nào? ( 2đ) • Công suất MCT bằng công suất ĐCĐT. • Công suất MCT nhỏ hơn công suất ĐCĐT. • Công suất ĐCĐT nhỏ hơn công suất MCT. • Công suất MCT lớn hơn công suất ĐCĐT. Câu 17: Sơ đồ ứng dụng ĐCĐT? (1đ) • Động cơ đốt trong Máy công tác Hệ thống truyền lực • Máy công tác Hệ thống truyền lực Động cơ đốt trong • Máy công tác Động cơ đốt trong Hệ thống truyền lực • Động cơ đốt trong Hệ thống truyền lực Máy công tác

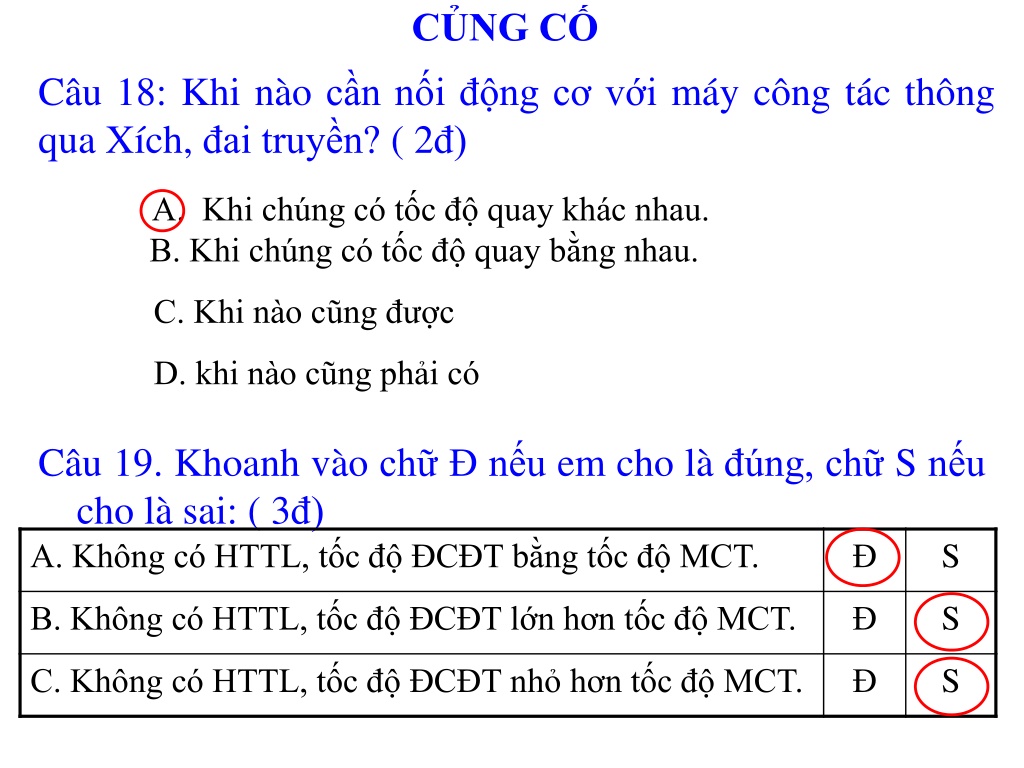

33. CỦNG CỐ Câu 18: Khi nào cần nối động cơ với máy công tác thông qua Xích, đai truyền? ( 2đ) A. Khi chúng có tốc độ quay khác nhau. B. Khi chúng có tốc độ quay bằng nhau. C. Khi nào cũng được D. khi nào cũng phải có Câu 19. Khoanh vào chữ Đ nếu em cho là đúng, chữ S nếu cho là sai: ( 3đ)

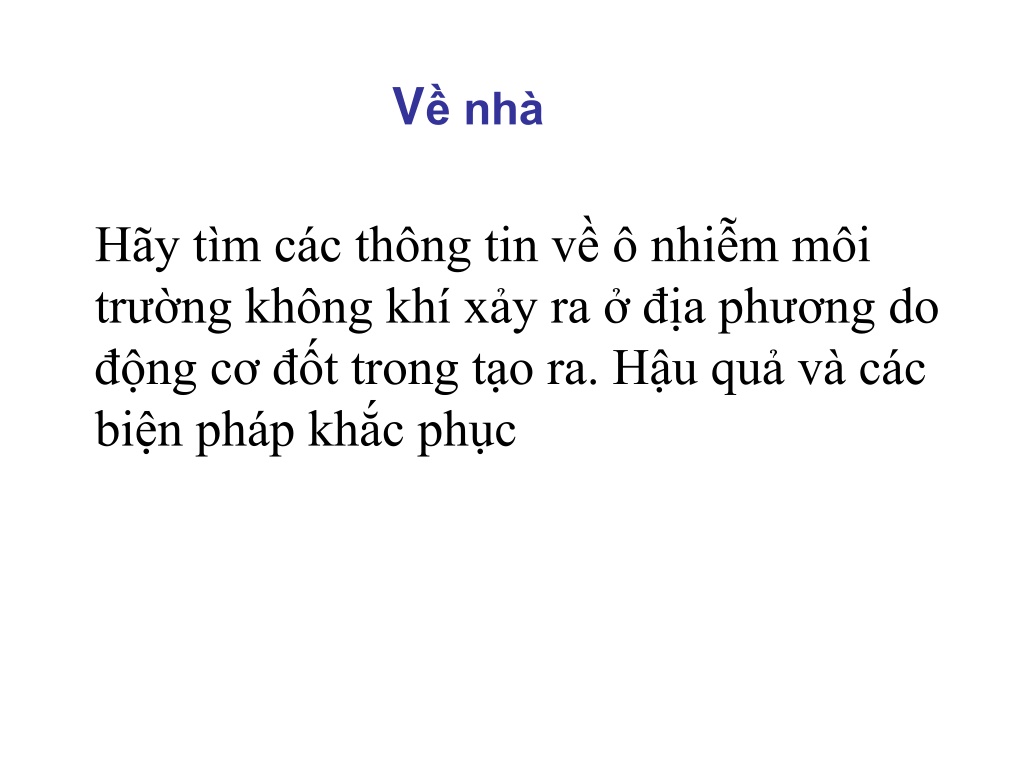

34. Về nhà Hãy tìm các thông tin về ô nhiễm môi trường không khí xảy ra ở địa phương do động cơ đốt trong tạo ra. Hậu quả và các biện pháp khắc phục

35. NÀM Chân thành cảm ơn quý thầy cô và các em!

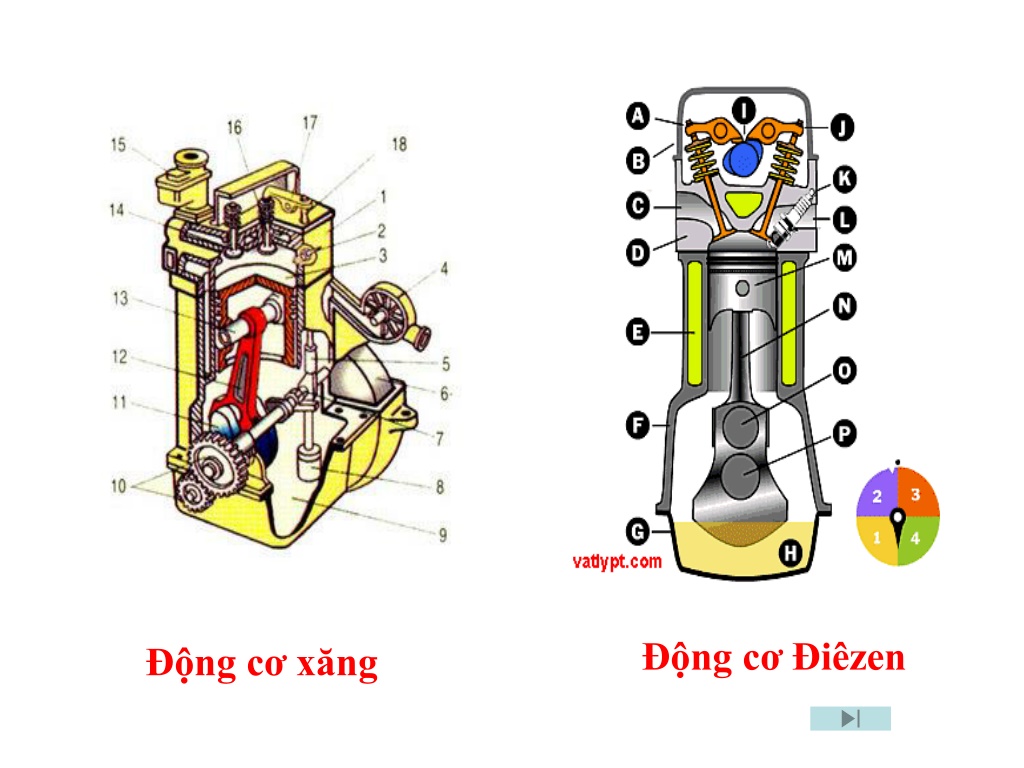

36. Động cơ xăng Động cơ Điêzen

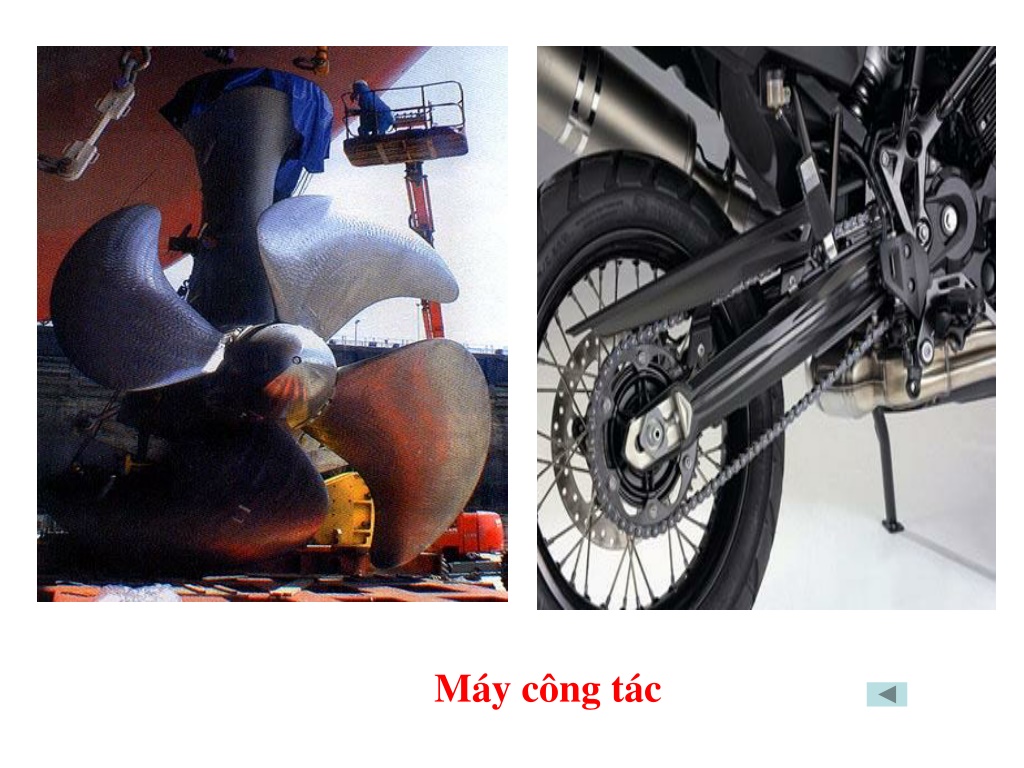

37. Máy công tác
