slide2

Kirjeldus

  • Kasutatakse nii uutel ehitustel kui renoveerimisel
  • Elastne mitmest alumiiniumikihist koosnev struktuur, sisekihtidesse sisestatud kuivõhk
  • Tulemus: tõhus energiasäästlikkus
  • Kerge paigaldada
  • Kasutatakse peaaegu kõikides võimalikes soojusisolatsiooni valdkondades
  • Tõestatud kaasaegne tehnoloogia
  • Aluthermo on aastaajast sõltumata uus mugavusstandard
slide3

Aluthermo kirjeldus

Aluthermo on isolatsioonisüsteem, mis toimib peegeldades. See koosneb kahest kihist, mis on eraldatud tulekindlasse (tuletõkkega) polüetüleenkilesse tihendatud õhumullide kärgstruktuuriga, mis omakorda on mõlemalt poolt kaetud 30-mikroni paksuse puhta alumiiniumfooliumiga, mida on lihvitud ja oksüdeerumise vastaselt töödeldud.

Üle kogu pinna on termokeevituse abil paigaldatud erinevad elemendid. Saadud struktuur on pooljäik.

Õhk mullikilede sees on kuiv ja stabiilne. Seega on kondensvee tekkimine eelnevalt võimatuks muudetud igale Aluthermo süsteemi paksusele soovitatud temperatuurivahemiku piires.

A+D 99% ehtne alumiiniumfoolium, 30 mikroni paksune

B+Ctuletõkkega polüetüleenist mullikile, mis sisaldab kuiva ja stabiilset õhku.

slide4

Aluthermo Quattro kirjeldus

  • Esimene õhuke, mitmeti peegeldav, mitmekihiline isolatsioonisüsteem.
  • Kõik pinnad on termokeevitusega kokku keevitatud.
  • Kaks 30-mikroni paksust väliskihti.
  • Lihvitud ja oksüdeerumisvastase töötlusegaehtne alumiinium, eraldatud kahe tuletõkkega polüetüleenkilesse tihendatud õhumullidega kärgstruktuurkihiga. Kahe täiendava alumiiniumkihiga ning tuletõkkega ja vetthülgava polüetüleenvahuga.
  • Tagab läbipääsmatu tõkke infrapunakiirgusele nii suvel kui talvel.
  • Paigalduse hõlbustamiseks on selle kogu pind termokeevitatud.
slide5

Aluthermo Quattro kirjeldus

  • Saadud struktuur on pooljäik ja koosneb järgmistest järjestikustest kihtidest:
  • ehtne alumiiniumfooliumikiht, paksus 30 mikronit, oksüdeerumisvastase töötlusega
  • tuletõkkega polüetüleeni suletud kuivõhumullide kiht
  • oksüdeerumisvastase töötlusegaehtne alumiiniumfooliumikiht
  • tuletõkkega ja vetthülgav polüetüleenvaht
  • oksüdeerumisvastase töötlusegaehtne alumiiniumfooliumikiht
  • tuletõkkega polüetüleeni suletud kuivõhumullide kiht
  • ehtne alumiiniumfooliumikiht
  • paksus 30 mikronit, oksüdeerumisvastase töötlusega
slide6

Kirjeldus

Tehnilised omadused

slide8

* Vt Aix-La-Chapelle ülikooli uuringut

** Vt Liège’i Ülikooli uuringut

  • Täielikult veekindel, ei mädane
  • Tulekaitseklass M1-A1 vastavalt Ghent’i Ülikooli raportile nr 11869A ja 8744A
  • Mitteallergilisuse ja mittetoksilisuse garantii 10 aastat, mittepainduv
  • Normaalses temperatuurivahemikus kondensvett ei teki
  • Kuivõhumullide kokkupuutumine välisõhuga on välistatud
slide9

Kirjeldus

Kasutusvaldkonnad

slide11

Kirjeldus

Paigaldusmeetodid

slide12

Üldine

Vee- ja õhukindlus

Konvektsioonikadude vähendamiseks miinimumini on väga oluline, et isolatsioon moodustaks suletud süsteemi, mis on tihendatud õhu eest väljastpoolt hoonet.

Aluthermo paigaldatakse kogu konstruktsiooni pinnale.

Aluthermo järjestikuste ribade servad asetatakse eelmiste ribade peale 5 kuni 10 cm ulatuses ning tihendatakse Aluthermo liimteibiga, mille laius on sõltuvalt kasutusest 75 kuni 100 mm.

Kuna Aluthermo isolatsioon on termokeevitatud kogu pinna ulatuses, saab seda igast punktist lõigata. Isolatsiooni lõikamiseks sobib tavaline lõikur.

slide13

Üldine

Vee- ja õhukindlus

Aluthermo liimteip

  • 50 µm paksune alumiinium selle spetsiaalse liimteibi peal tagab ka lõikepunktides optimaalse peegelduse
  • Pinnal ei tohi olla tolmu ega niiskust
  • Pärast liimaine pealekandmist tuleb liimitud koht pühkida kuiva lapiga
slide14

Üldine

Õhuvahe tagamine

Aluthermo täieliku isolatsioonivõime väljatoomiseks, seoses kiirgusest põhjustatud energiavahetusega, soovitame jätta Aluthermo mõlemale poolele vähemalt 2 cm õhuvahe.

Maksimaalse helikindluse saavutamiseks tuleb Aluthermo venitada kõvasti pingule,et vältida kokkupuutepunkte külgnevate pindadega.

slide15

Üldine

Purunemine

Vastupidiselt probleemile, mille puhul katusetalad, sarikad, pärlinid jne lõhuvad isolatsioonimaterjali, on Aluthermo puhul soojussillad välistatud, tagades kompensatsiooni puidu ja kärgstruktuuriga õhumullide vahel.

slide16

Kirjeldus

Katuseisolatsioonina

slide17

Üldised põhimõtted

  • Isoleerimiseks väljastpoolt:
  • rullige isolatsioon horisontaalselt üle sarikate lahti
  • alustage katuse alumisest osast
  • kinnitage ajutiselt sarikate külge 20 mm
  • asetage iga järgneva riba serv 10 cm ulatuses üle eelmise
  • katke üleulatuv osa 100 mm laiuse alumiiniumteibiga
  • Vahe sarikate vahel ei tohi olla suurem kui 60 cm
  • Aluthermo ribad tuleb kõvasti pingule venitada.
slide18

Seejärel tuleb paigaldada latid järgmiselt:

  • Kõigepealt tuleb vähemalt 24 mm paksused ja 4 kuni 5 cm laiused ristlatid kinnitada sarikate peale, räästaste suhtes vertikaalselt, kasutades vähemalt 60 mm pikkusi keerdnaelu või kruvisid.
  • Teiseks asetage latid katuskattematerjali (kivid, tahvlid jne) paigaldamiseks paralleelselt räästastega ning kinnitage ristlattide külge.
  • Kui katusekattematerjali (tsink, teatud tahvliliigid jne) paigaldamiseks on vajalik laudis, tuleb ristlattide kohale kinnitada paralleelselt räästastega puitplaadid.
  • See paigaldusmeetod tagab:
  • vähemalt2 cm laiuse õhuvahe katusekattematerjali ja Aluthermo isolatsiooni vahel
  • kaasaaitamise Aluthermo kiirguspeegeldusele
  • küllaldase ventilatsiooni.
  • Soovitatav on paigaldada katuse ventilatsiooniavad

Aluthermo on vee- ja õhukindel, vajadus katuse sisevoodri ja aurutõkke järele puudub.

Kontrollige enne Aluthermo paigaldamist, et sõrestik on täiesti kuiv.

slide19

Kirjeldus

Paigaldamine katusesoklile

slide20

Selleks et vältida õhu sissepääsu Alutthermo isolatsiooni alt katusesoklis, tuleb see õigesti paigaldada.

  • Rullige esimene kiht lahti paralleelselt räästastega. Aluthermo alumine serv peab ulatuma üle seinaplaadi. Venitage Aluthermo kõvasti pingule ja kinnitage klambritega ajutiselt sarikate külge.
  • Tihendage ülejäänud ühenduskoht õhukindluse tagamiseks alumiiniumteibiga.
  • Seejärel keerake isolatsioon alla räästarenni külge, kasutades tavalist katusevoodrit, mis on kinnitatud Aluthermo isolatsiooni külge spetsiaalse alumiiniumteibiga.
slide21

Kirjeldus

Paigaldamine katuseharjale

slide23

Kirjeldus

Paigaldamine katuseviilule

slide24

Kinnitage Aluthermo isolatsioon ajutiselt klambritega viimase sarika külge. Kinnitage viilule latt (ristlatt) täieliku õhukindluse tagamiseks.

slide25

Kirjeldus

Külgseina külge ühendamine

slide26

Asetage Aluthermo kohale nii, et seda saab umbes 5 cm üles keerata.

  • Kinnitage Aluthermo klambritega esimese sarika külge ja suruge see ristlattide abil seina vastu.
slide27

Kirjeldus

Katuseaken

slide28

Järgige akna tootja nõuandeid.

  • Joonistage akna piirjooned Aluthermo peale ning seejärel lõigake Aluthermo sisse piki 2 diagonaali ava.
  • Keerake Aluthermo serv tagasi ja paigaldage aken.
  • Kinnitage Aluthermo puitraami külge.
  • Keerake see raami ülemisest servast 5 cm kaugusel üles.
  • Lõigake liigne isolatsioon ära.
  • Kinnitage servad ja nurgad spetsiaalse alumiiniumteibiga.
slide29

Kirjeldus

Ühenduskohad ventilatsiooniavade, antennide jne juures

slide30

Joonistage avause asukoht

  • Lõigake Aluthermo sissepiki 2 diagonaali ava
  • Keerake Aluthermo serv üles
  • Kinnitage servad alumiiniumteibiga
slide31

Kirjeldus

Ühendamine korstna külge

slide32

Kui korstna välistemperatuur jõuab temperatuurini 90°C või ületab seda, ei tohi Aluthermo isolatsiooni paigaldada korstnale lähemale kui 20 cm.

Ülejäänud vahe võib täita tulekindla isolatsioonimaterjaliga (Prantsusmaa kategooria „MO“)

slide33

Kirjeldus

Katuse isoleerimine väljastpoolt, kui latid on osa katmata talaga sisekujundusest

slide34

Ehitage lattidest raam laudise peale, et tagada õhuvahe Aluthermo ja laudise vahel.

Raami moodustavad risti paigaldatud latid:

  • Alustage soojustatava pinna alumisest servast.
  • Sel tasandil kinnitage paralleelselt räästastega aluslatt, mis on sama kõrge nagu vertikaalsed ristlatid.
  • Seejärel kinnitage naeltega 30 mm kõrgused ja 50 mm laiused ristlatid läbi laudise sarikate külge.
slide35

Rullige Aluthermo isolatsioonimaterjal horisontaalselt lahti, paralleelselt räästastega, vertikaalsed ristlatid üle nende.

  • Kinnitage Aluthermo alumine serv klambritega aluslati vertikaalse külje külge, klambrite vahe peab olema 5 cm.
  • Kinnitage see ühenduskoht alumiiniumteibiga.
  • Paigaldage teised Aluthermo isolatsiooni ribad, asetades iga järgneva riba serva 10 cm ulatuses üle eelmise.
  • Kinnitage ülekate alumiiniumteibiga.
  • Kinnitage teine kiht vertikaalseid ristlatte olemasoleva alusraami külge.
  • Seejärel horisontaallatid katusekattematerjali paigaldamiseks.
slide36

Kirjeldus

Katuse isoleerimine seestpoolt

slide37

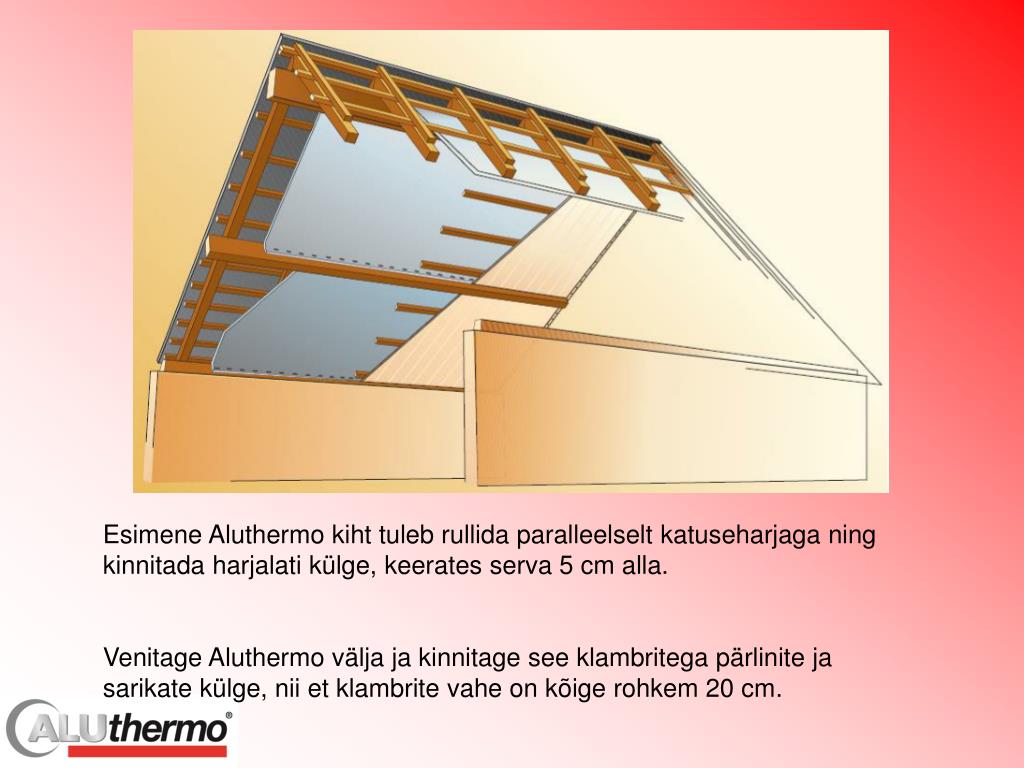

Esimene Aluthermo kiht tuleb rullida paralleelselt katuseharjaga ning kinnitada harjalati külge, keerates serva 5 cm alla.

Venitage Aluthermo välja ja kinnitage see klambritega pärlinite ja sarikate külge, nii et klambrite vahe on kõige rohkem 20 cm.

slide38

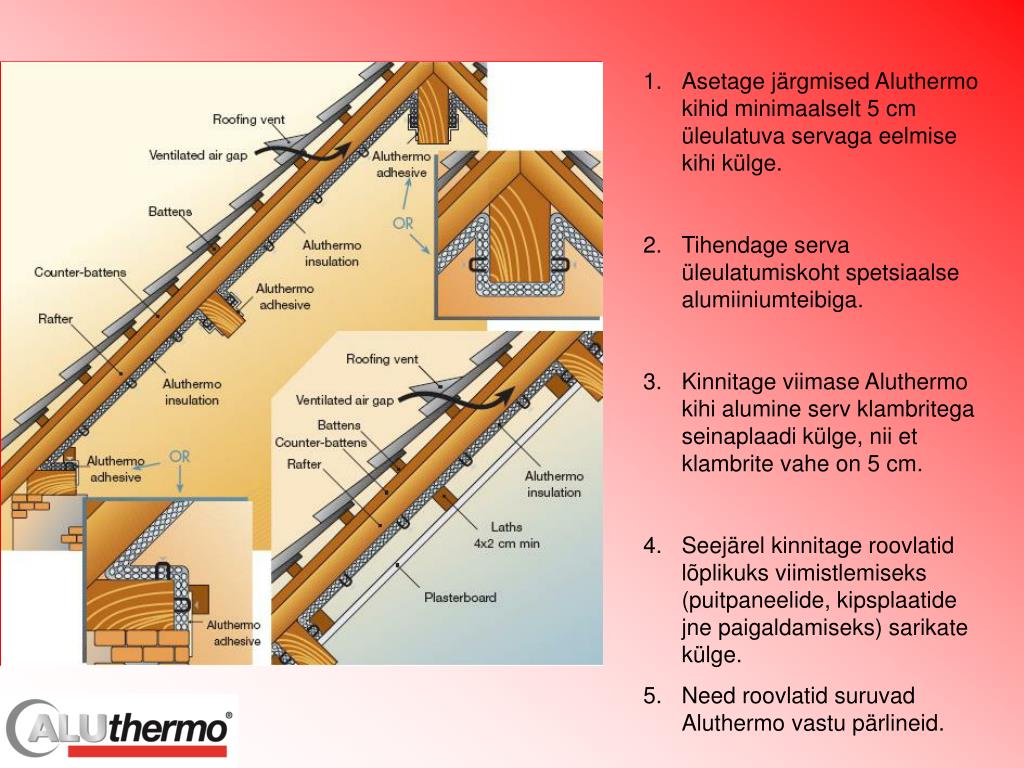

Asetage järgmised Aluthermo kihid minimaalselt 5 cm üleulatuva servaga eelmise kihi külge.

  • Tihendage serva üleulatumiskoht spetsiaalse alumiiniumteibiga.
  • Kinnitage viimase Aluthermo kihi alumine serv klambritega seinaplaadi külge, nii et klambrite vahe on 5 cm.
  • Seejärel kinnitage roovlatid lõplikuks viimistlemiseks (puitpaneelide, kipsplaatide jne paigaldamiseks) sarikate külge.
  • Need roovlatid suruvad Aluthermo vastu pärlineid.
slide39

Kirjeldus

Paigaldamine välisseintele ja välisvoodrile

slide40

Kinnitage 30 cm paksuste ja 5 cm laiuste roovlattide sõrestik soojustatava seina külge. Rullige Aluthermo isolatsioon horisontaalselt üle selle sõrestiku, asetades iga järgneva riba vähemalt 5 cm ulatuses üle eelmise.

  • Tihendage ülekate ja ühenduskohad spetsiaalse alumiiniumteibiga.

3. Kinnitage Aluthermo isolatsioon ajutiselt klambritega selle puitsõrestiku külge.

4. Sõrestiku vertikaalsete roovlattide vahe peab olema umbes 60 cm.

  • 5. Välimised roovlatid tuleb asetada isoleeritava pinna horisontaal- ja vertikaalservadega ühes tasapinnas.
  • See raamistik tagab stabiilse õhuvahe Aluthermo isolatsioonimaterjali ja isoleeritava seina vahel.
  • Seejärel kinnitage vastupidised roovlatid sõrestiku külge lõpliku metallist või puidust välisvoodri jaoks.
  • Kui välisvoodri materjaliks on (kivi)tahvel, kinnitage tahvelvoodri roovlatid ristipidiste roovlattide külge.
slide41

Kirjeldus

Siseseina isoleerimine

slide42

Võib lahti rullida ja paigaldada horisontaalselt ja vertikaalselt.

  • Asetades iga järgneva riba minimaalselt 5 cm ulatuses üle eelmise riba, paigaldage isolatsioon soojustatava seina külge, millele on eelnevalt seatud 30 mm paksustest ja 50 cm laiustest roovlattidest sõrestik.
  • Tihendage üle asetatud servad ja ühendused spetsiaalse Aluthermo tarnitava alumiiniumteibiga.
  • Kinnitage see ajutiselt klambrite abil puitsõrestiku külge.
  • Sõrestiku vertikaalsete roovlattide vahe peab olema umbes 60 cm.
  • Äärmised roovlatid tuleb paigaldada tasaselt isoleeritava pinna horisontaal- ja vertikaalservadega.
  • Selline sõrestik tagab stabiilse õhuvahe Aluthermo isolatsiooni ja isoleeritava seina vahel.
  • Seejärel kinnitage siseviimistlusmaterjalide (kipsplaat, puitpaneelid jne) jaoks sõrestiku külge ristipidised roovlatid.
slide43

Kirjeldus

Betoonlae isoleerimine

slide45

Kirjeldus

Paigaldamine puidust või puitlaastplaadist põranda alla

slide46

Rullige Aluthermo isolatsioon lahti ja kinnitage klambritega puitsõrestiku külge, tihendades üksteisest üle paigaldatud servad alumiiniumteibiga.

  • Kinnitage min. 3 cm paksused ja 5 cm laiused roovlatid kruvide abil puidust põrandatalade külge.
  • Kinnitage puidust või puitlaastplaadist põrandakate nende roovlattide peale.
  • Kui puitpõrand paigaldatakse betoonalusele, mitte puitsõrestikule, tuleb isolatsioon asetada eelnevalt betoonile paigaldatud, maksimaalselt 60 cm vahedega asetatud roovlattide külge, tihendades üksteisest üle paigaldatud servad alumiiniumteibiga.
  • Seejärel kinnitage kruvide abil 3 cm paksused ja 5 cm laiused roovlatid selle alusroovitise külge.
  • Seejärel saab puidust või puitlaastplaadist põranda paigaldada nende roovlattide külge.
slide47

Kirjeldus

Isolatsioon ujuvpõranda all

slide48

Kontrollige, et struktuurpõrand on puhas ja sile. Vajaduse korral paigaldage enne Aluthermo kohaleasetamist plastvahu kiht.

  • Laotage Aluthermo laiali ilma seda külgnevatele seintele üles keeramata.
  • Ärge asetage Aluthermo järgnevate kihtide servi üle eelmiste, vaid serv vastu serva, tihendades ühenduskohad alumiiniumteibiga.
  • Seejärel paigaldage enne ujuvpõrandat puitlaastplaat.
slide49

Kirjeldus

Isolatsioon tasanduskihi all

slide50

Kontrollige, et struktuurpõrand on puhas ja sile. Vajaduse korral paigaldage enne Aluthermo kohaleasetamist plastvahu kiht.

  • Laotage Aluthermo laiali ilma seda külgnevatele seintele üles keeramata.
  • Ärge asetage Aluthermo järgnevate kihtide servi üle eelmiste, vaid serv vastu serva, tihendades ühenduskohad alumiiniumteibiga.
  • Enne võrgu paigaldamist ja tasanduskihi valamist tuleb Aluthermo kihi peale kindlasti paigaldada plastkiht.
slide51

Kirjeldus

Paigaldamine koos põrandaküttega

slide52

Kontrollige, et struktuurpõrand on puhas ja sile. Vajaduse korral paigaldage enne Aluthermi kihti plastvahu kiht.

  • Laotage Aluthermo laiali, keerates servad külgnevate seinte peale.
  • Ärge asetage iga järgneva Aluthermo riba serva üle eelmise, vaid serv vastu serva, tihendades ühenduskohad alumiiniumteibiga.
  • Enne võrku ühendatavate soojaveetorude paigaldamist tuleb vastavalt tootja spetsifikatsioonidele Aluthermo peale asetada plastkiht (joonisel on näidatud viirutatult).
  • Seejärel paigaldage tasanduskiht.
