E408 Cours Tension Parallèle

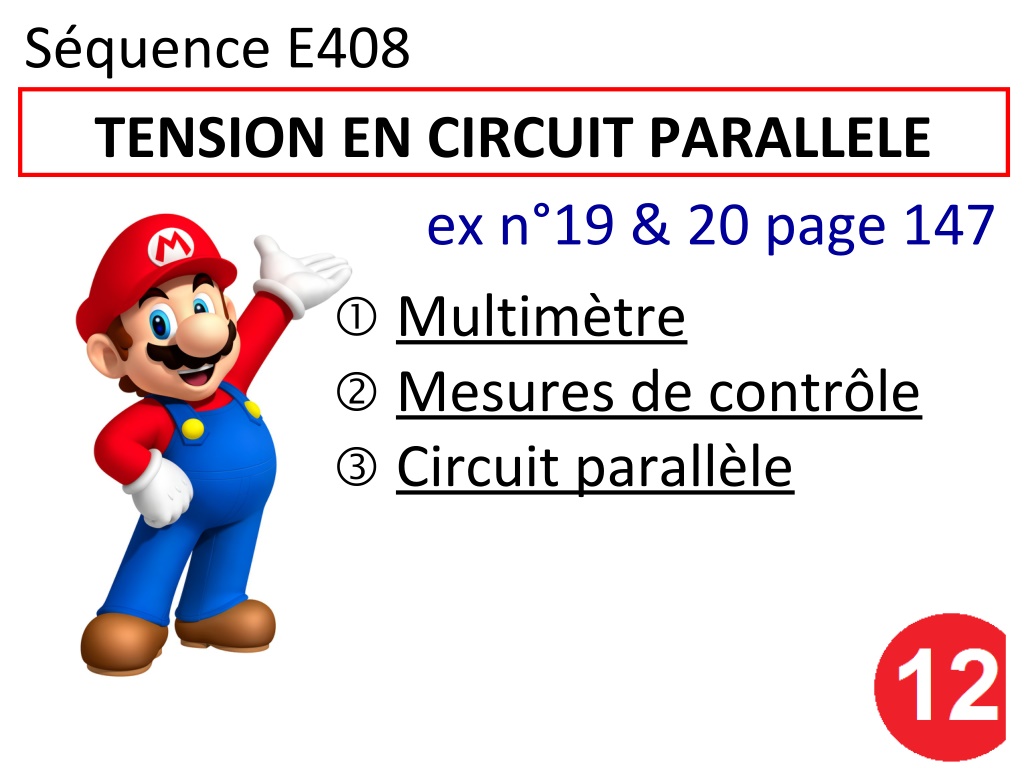

2. Séquence E408 TENSION EN CIRCUIT PARALLELE ex n°19 & 20 page 147 Multimètre Mesures de contrôle Circuit parallèle

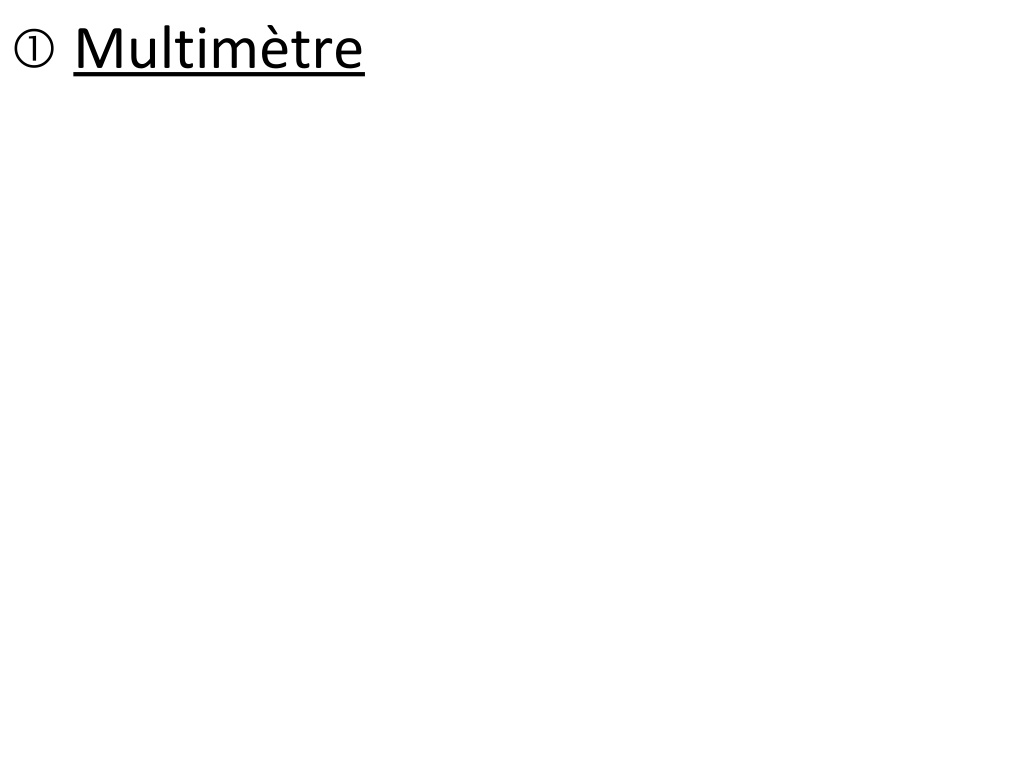

3. Multimètre

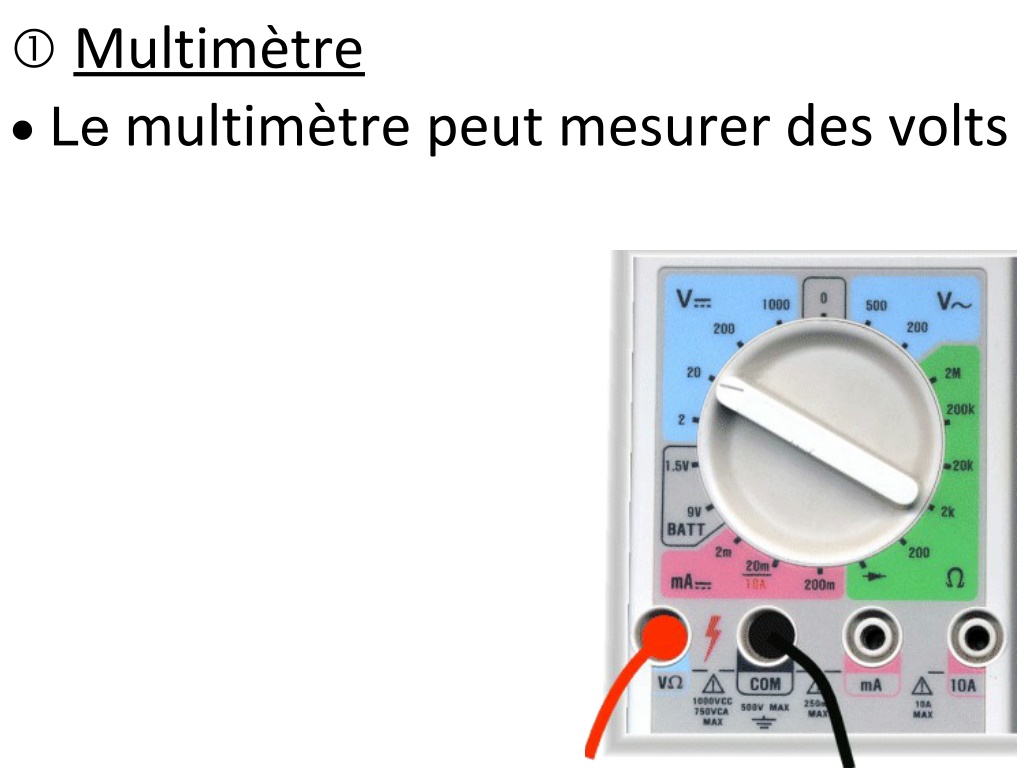

4. Multimètre  Le multimètre peut mesurer des volts

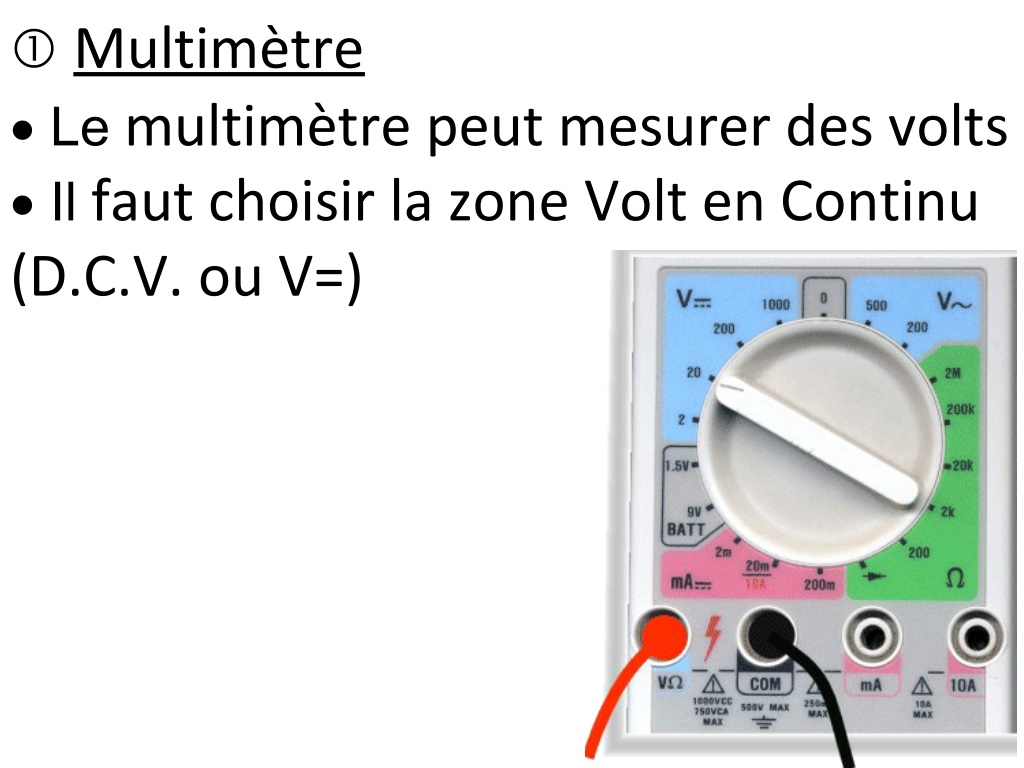

5. Multimètre  Le multimètre peut mesurer des volts  Il faut choisir la zone Volt en Continu (D.C.V. ou V=)

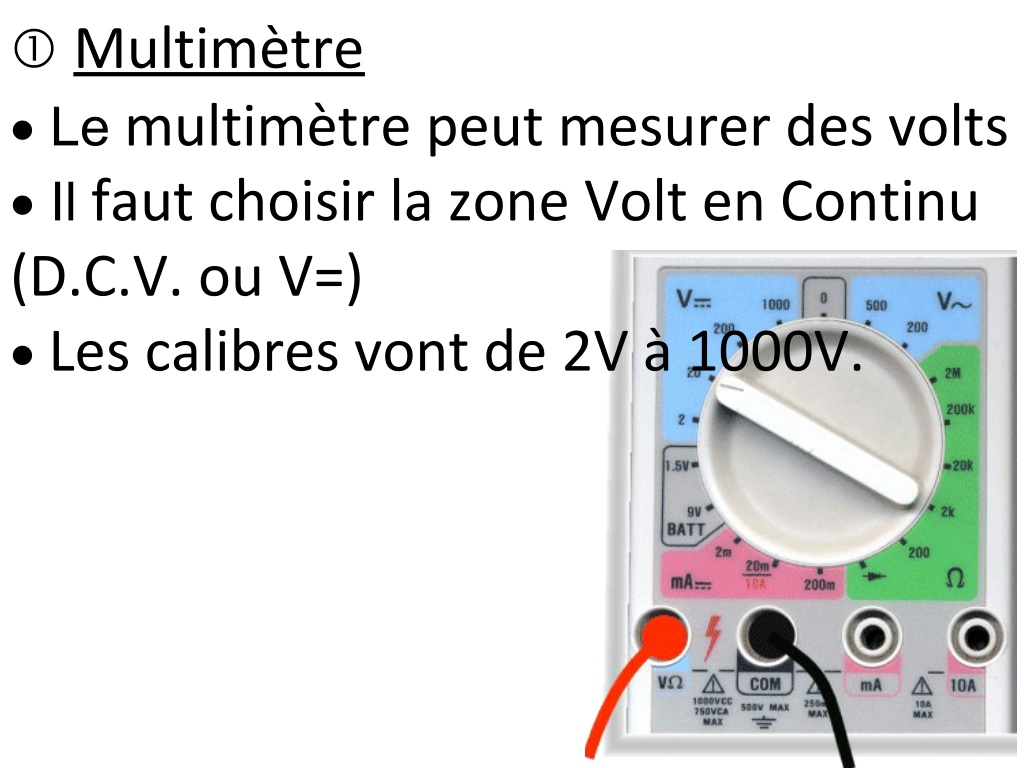

6. Multimètre  Le multimètre peut mesurer des volts  Il faut choisir la zone Volt en Continu (D.C.V. ou V=)  Les calibres vont de 2V à 1000V.

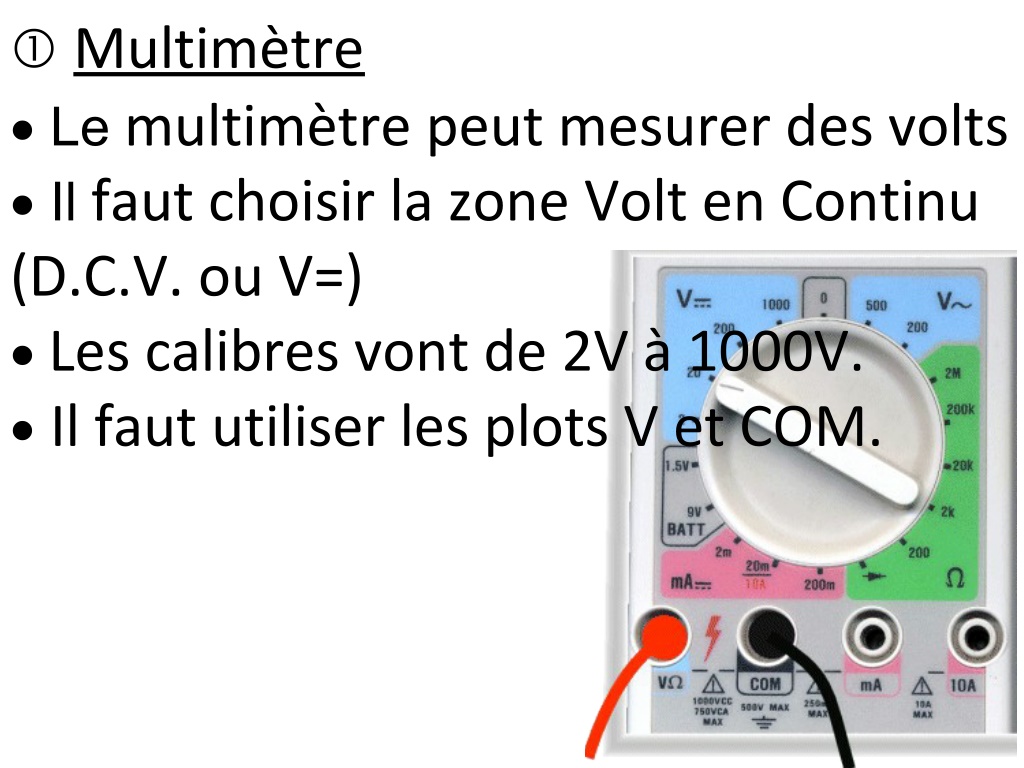

7. Multimètre  Le multimètre peut mesurer des volts  Il faut choisir la zone Volt en Continu (D.C.V. ou V=)  Les calibres vont de 2V à 1000V. Il faut utiliser les plots V et COM.

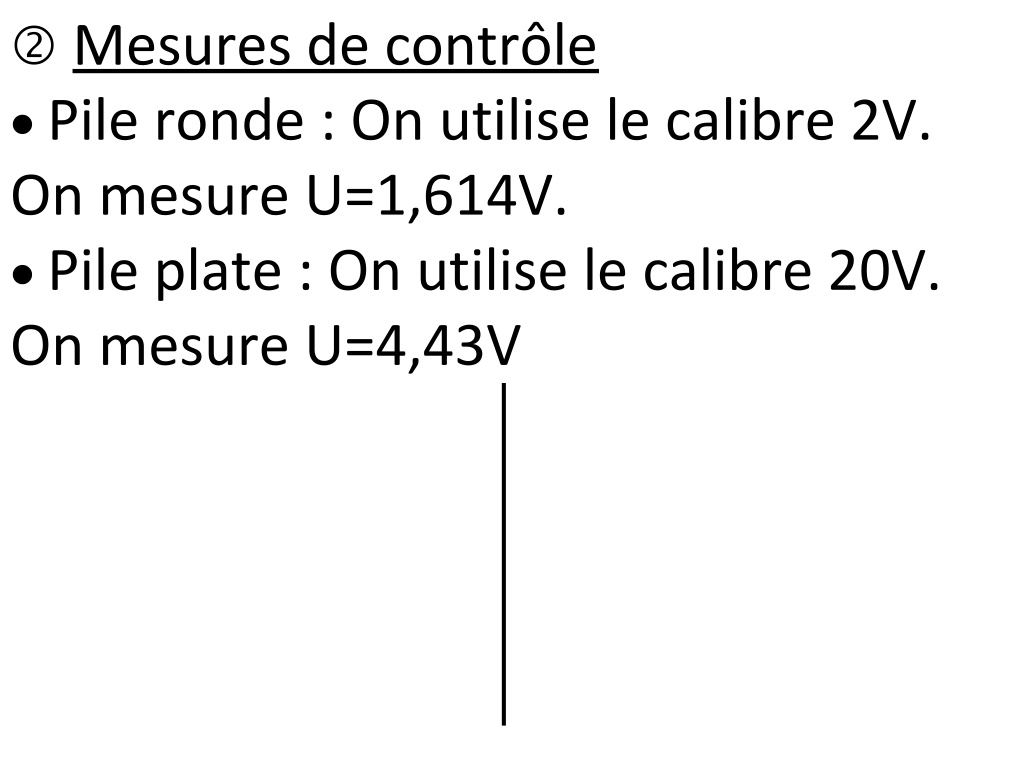

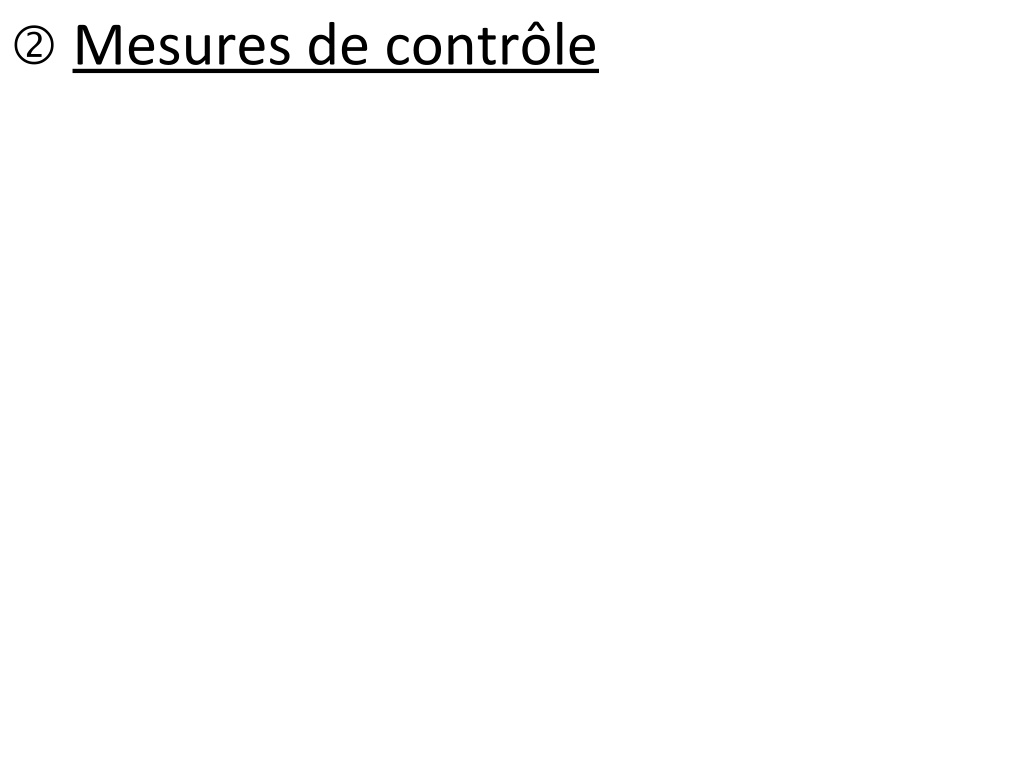

8.  Mesures de contrôle

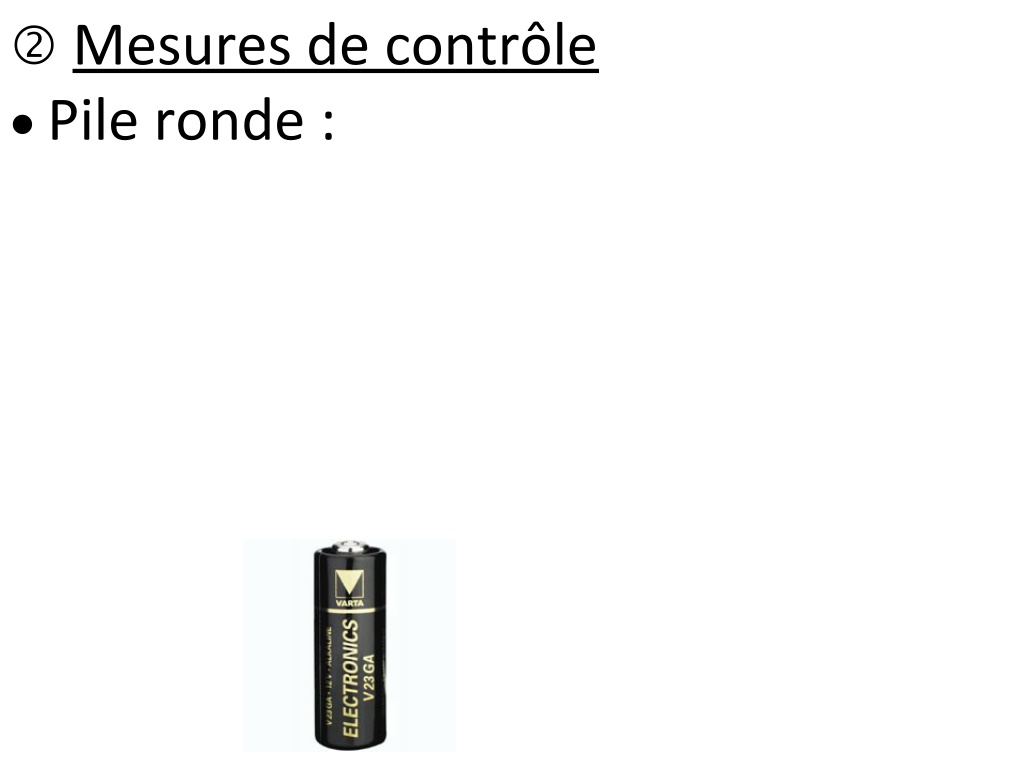

9.  Mesures de contrôle Pile ronde :

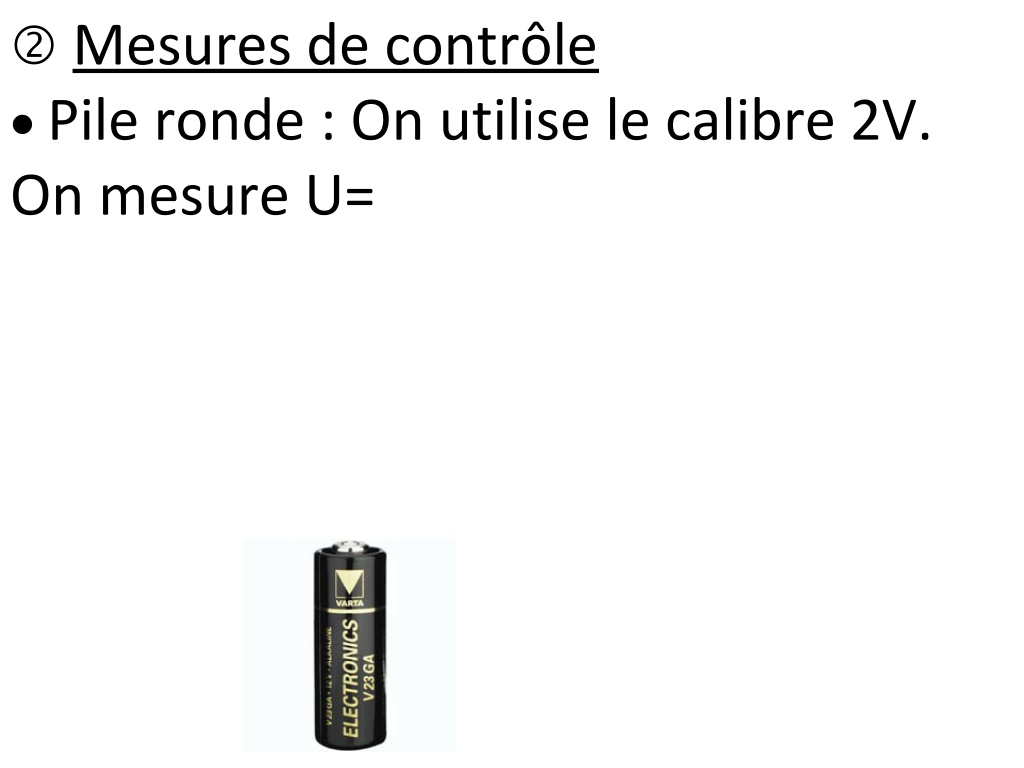

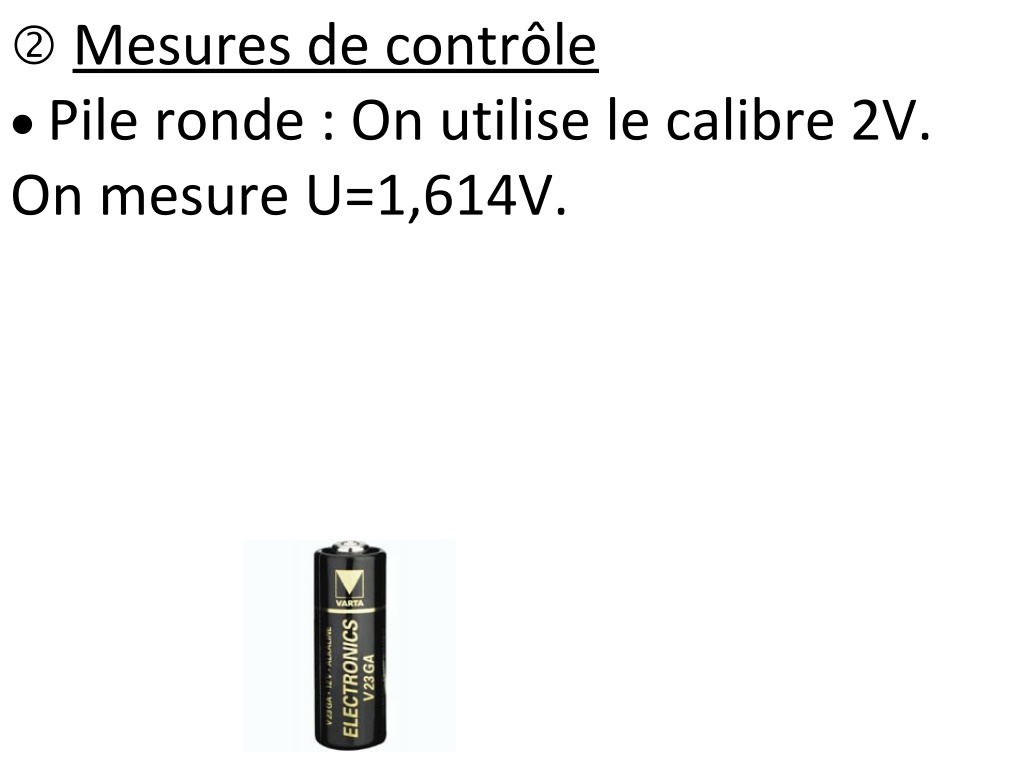

10.  Mesures de contrôle Pile ronde : On utilise le calibre 2V. On mesure U=

11.  Mesures de contrôle Pile ronde : On utilise le calibre 2V. On mesure U=1,614V.

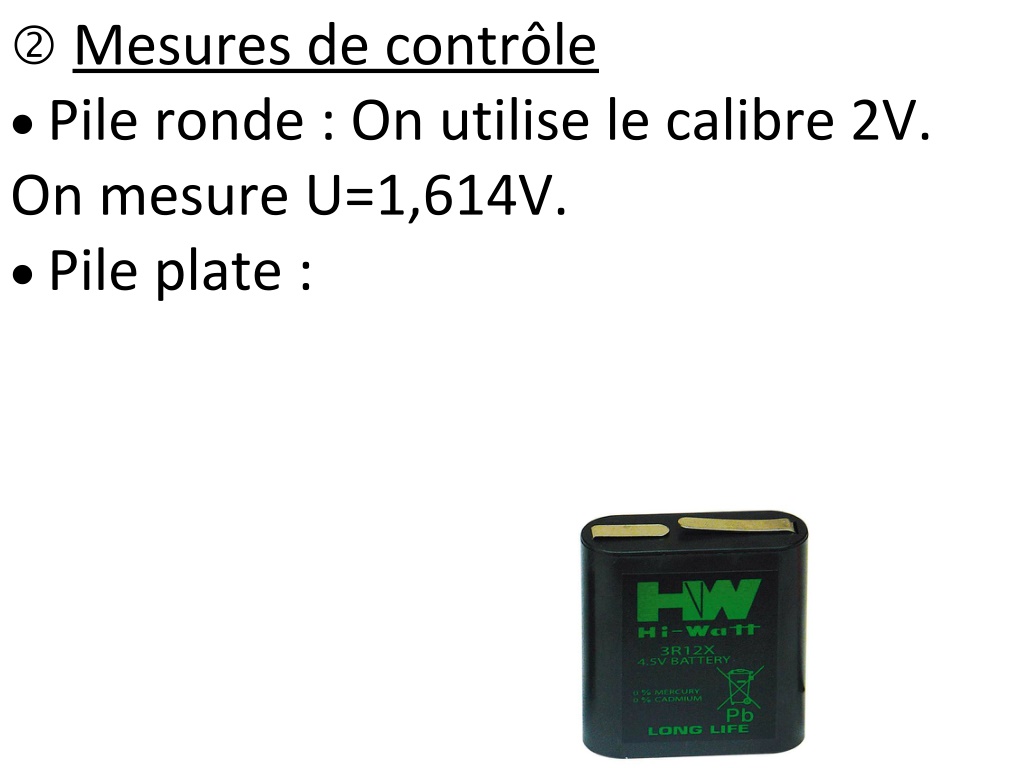

12.  Mesures de contrôle Pile ronde : On utilise le calibre 2V. On mesure U=1,614V. Pile plate :

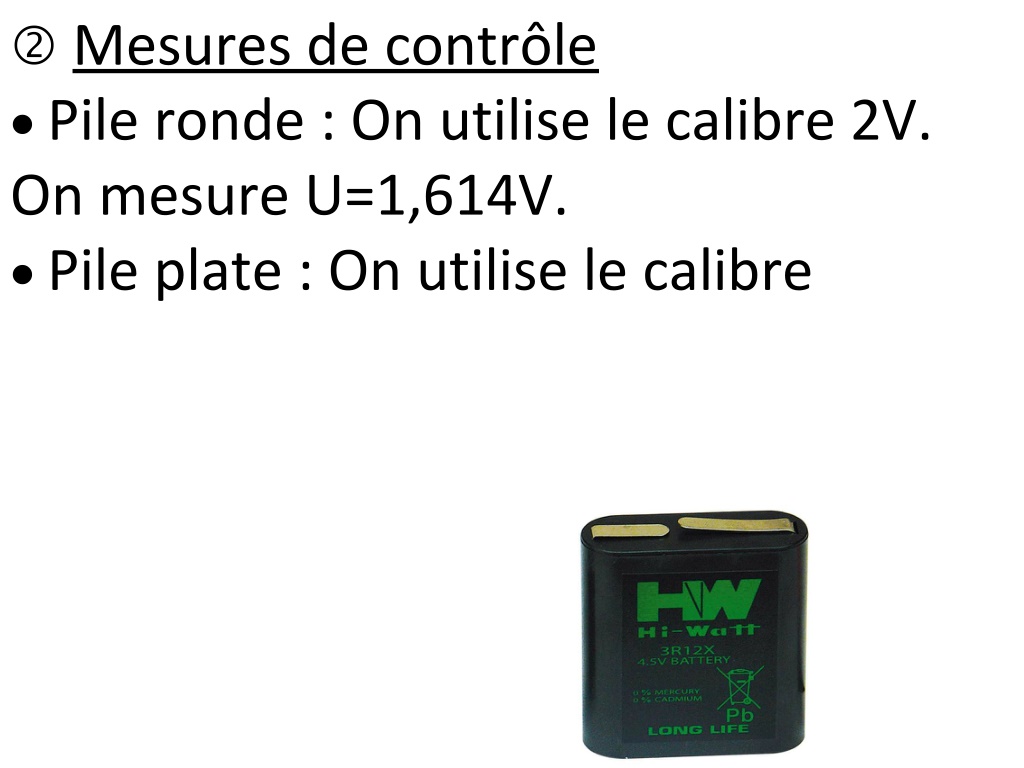

13.  Mesures de contrôle Pile ronde : On utilise le calibre 2V. On mesure U=1,614V. Pile plate : On utilise le calibre

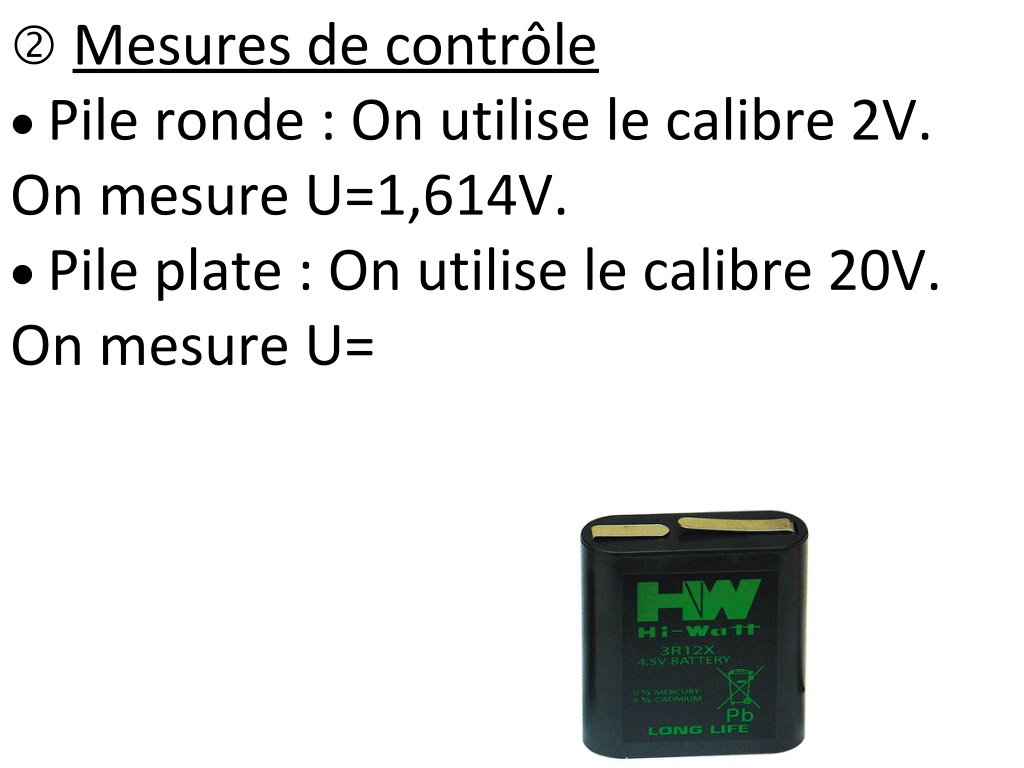

14.  Mesures de contrôle Pile ronde : On utilise le calibre 2V. On mesure U=1,614V. Pile plate : On utilise le calibre 20V. On mesure U=

15.  Mesures de contrôle Pile ronde : On utilise le calibre 2V. On mesure U=1,614V. Pile plate : On utilise le calibre 20V. On mesure U=4,43V.

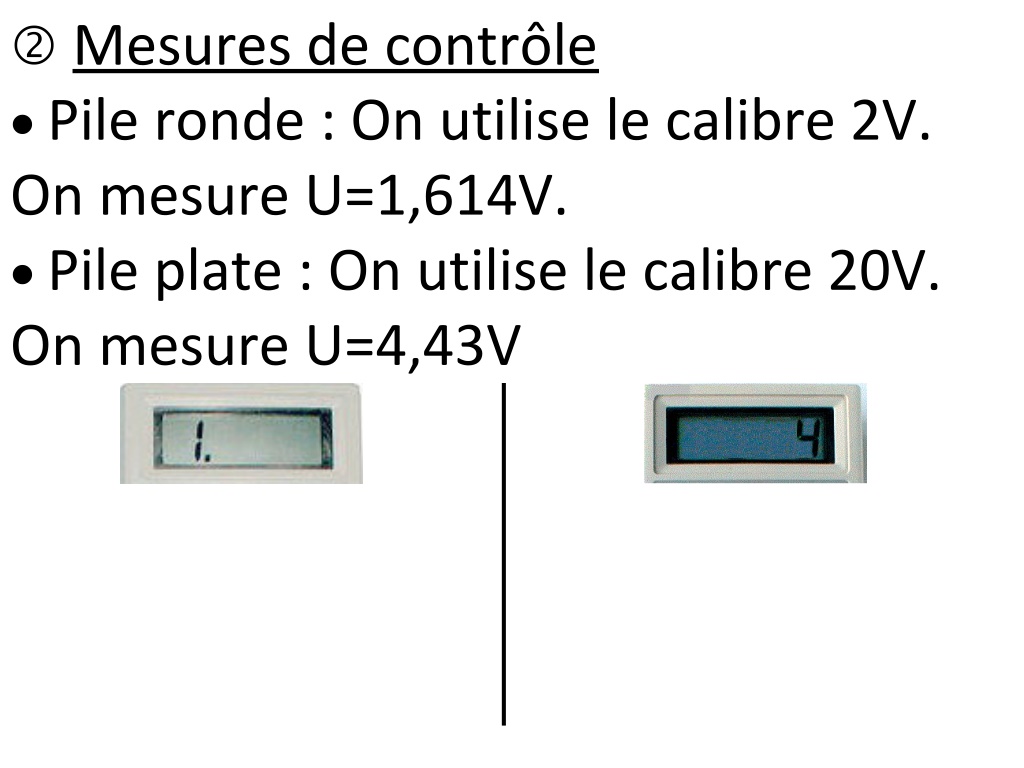

16.  Mesures de contrôle Pile ronde : On utilise le calibre 2V. On mesure U=1,614V. Pile plate : On utilise le calibre 20V. On mesure U=4,43V

17.  Mesures de contrôle Pile ronde : On utilise le calibre 2V. On mesure U=1,614V. Pile plate : On utilise le calibre 20V. On mesure U=4,43V

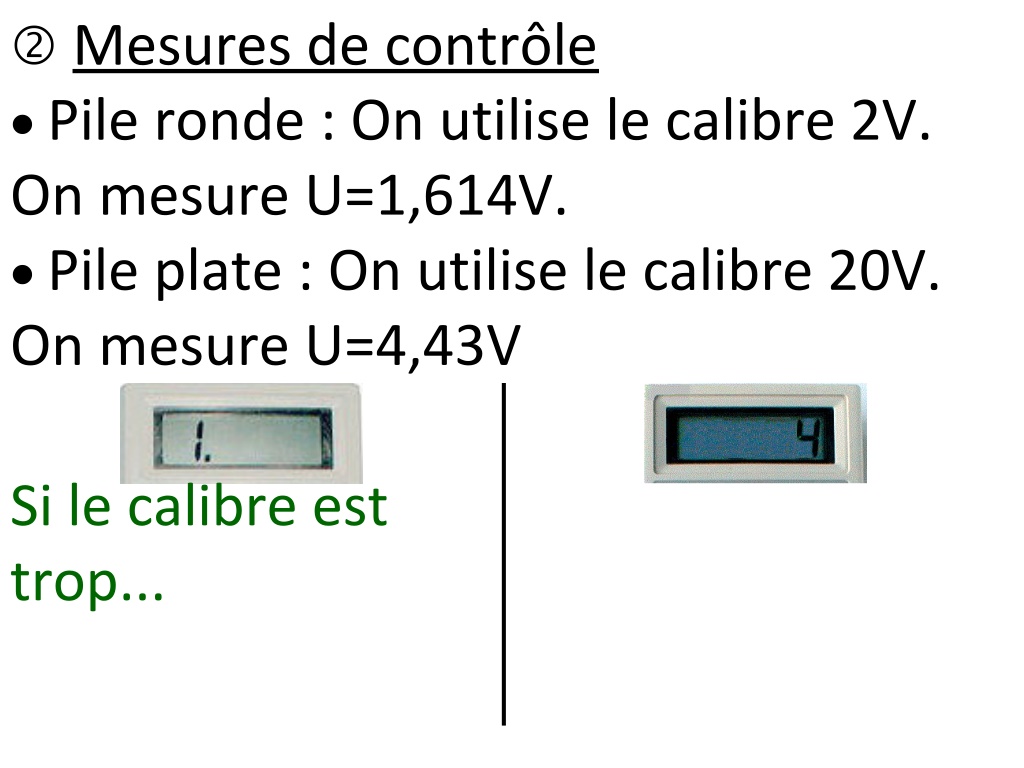

18.  Mesures de contrôle Pile ronde : On utilise le calibre 2V. On mesure U=1,614V. Pile plate : On utilise le calibre 20V. On mesure U=4,43V Si le calibre est trop...

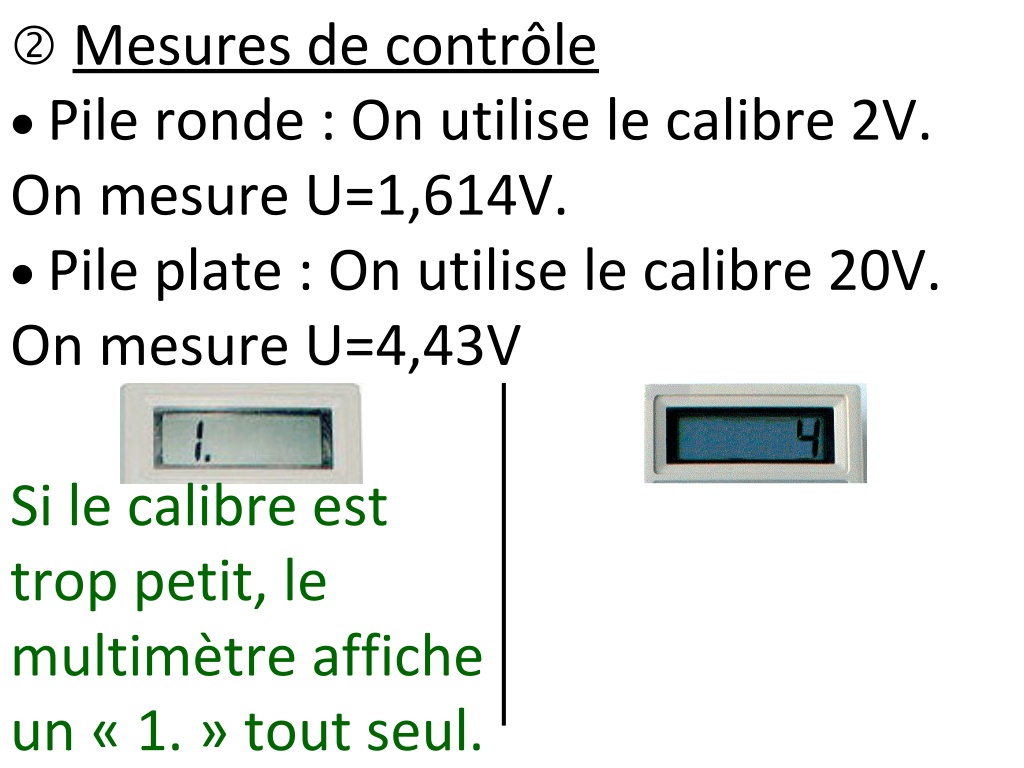

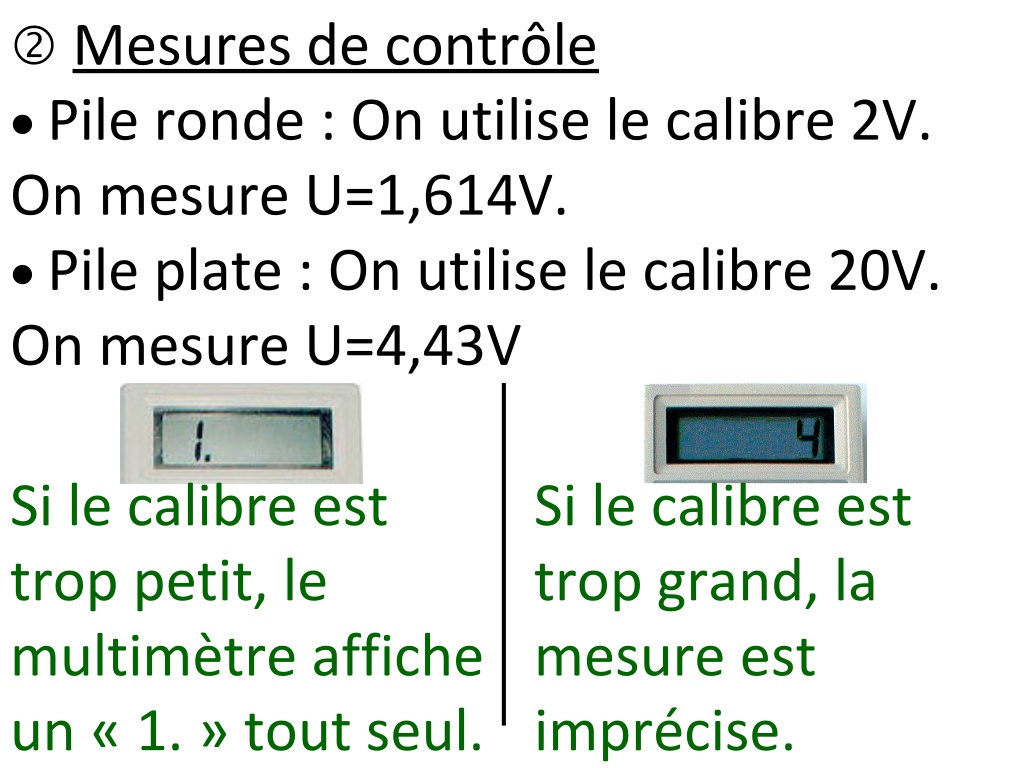

19.  Mesures de contrôle Pile ronde : On utilise le calibre 2V. On mesure U=1,614V. Pile plate : On utilise le calibre 20V. On mesure U=4,43V Si le calibre est trop petit, le multimètre affiche un « 1. » tout seul.

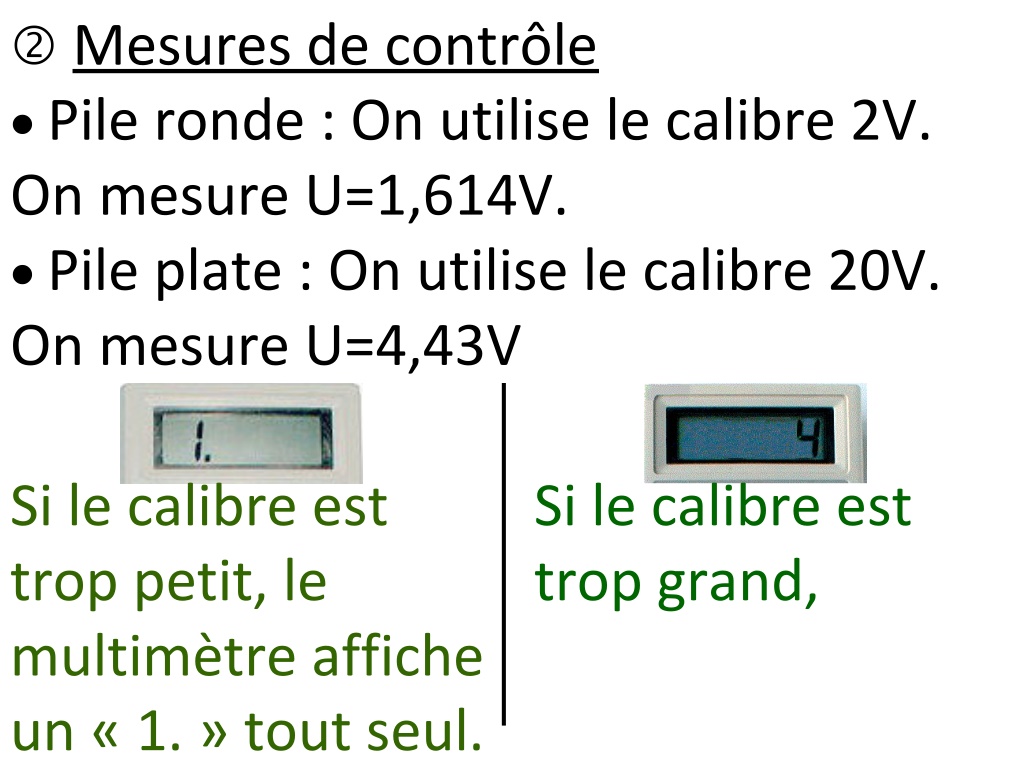

20.  Mesures de contrôle Pile ronde : On utilise le calibre 2V. On mesure U=1,614V. Pile plate : On utilise le calibre 20V. On mesure U=4,43V Si le calibre est trop petit, le multimètre affiche un « 1. » tout seul. Si le calibre est trop grand,

21.  Mesures de contrôle Pile ronde : On utilise le calibre 2V. On mesure U=1,614V. Pile plate : On utilise le calibre 20V. On mesure U=4,43V Si le calibre est trop petit, le multimètre affiche un « 1. » tout seul. Si le calibre est trop grand, la mesure est imprécise.

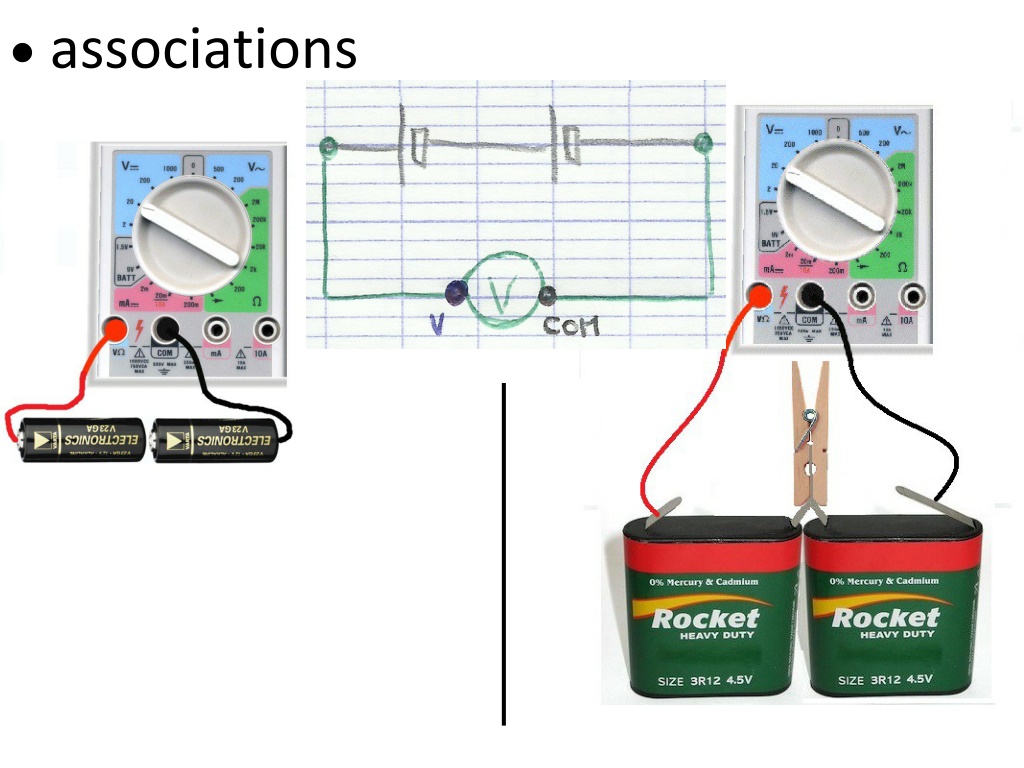

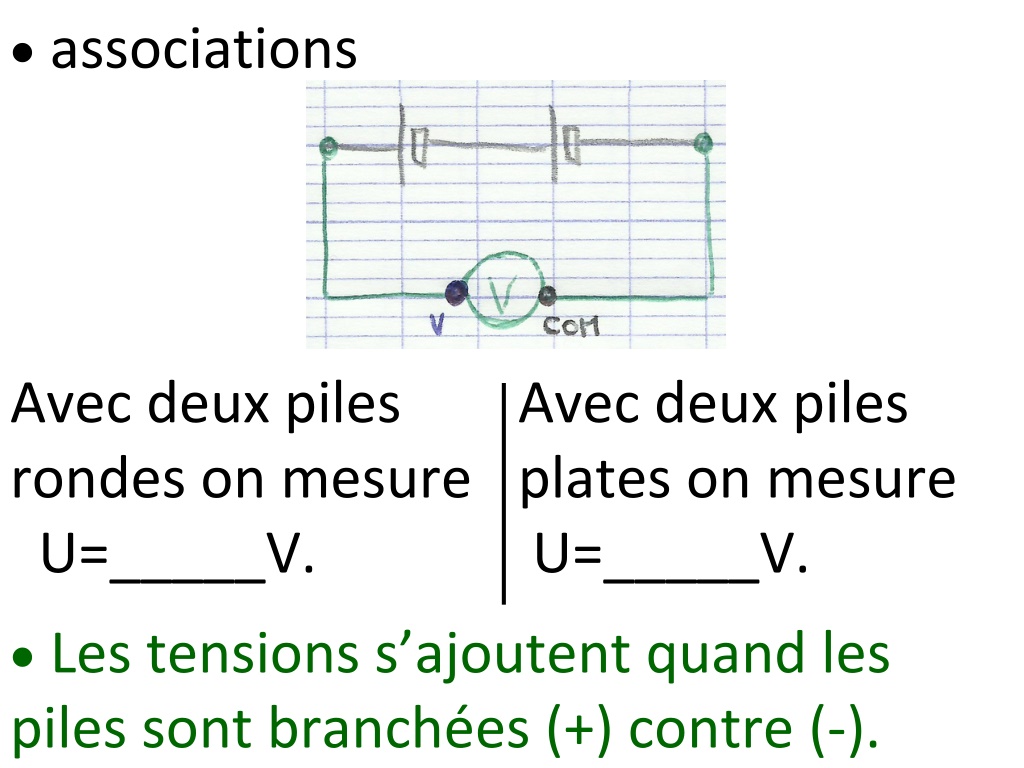

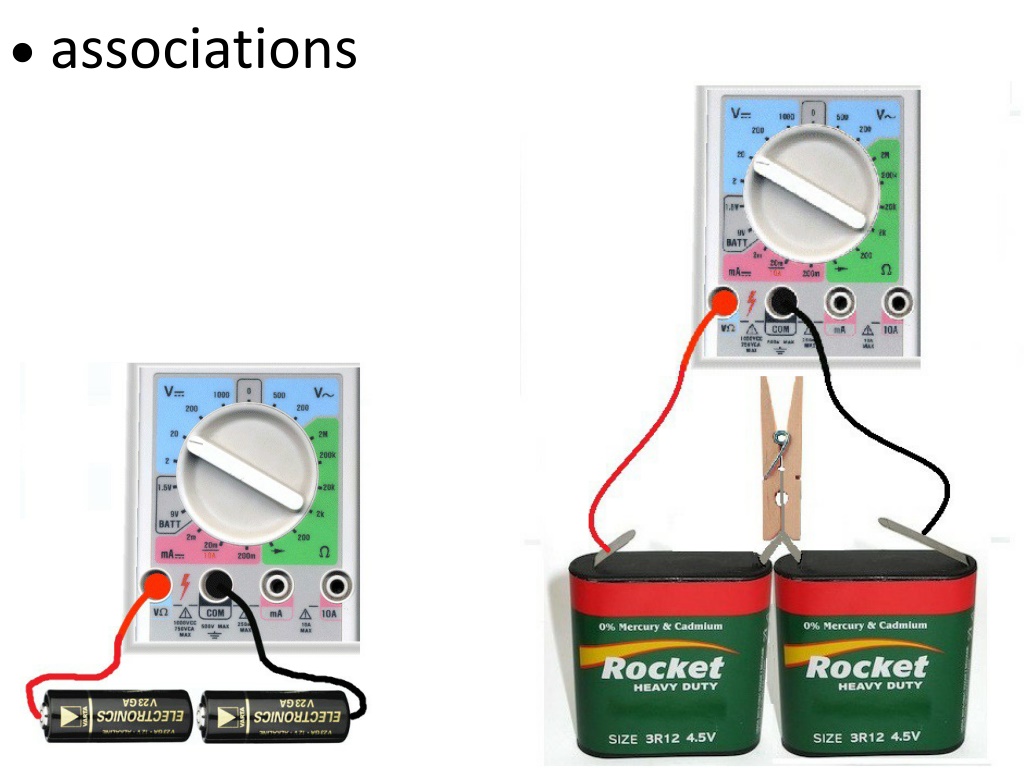

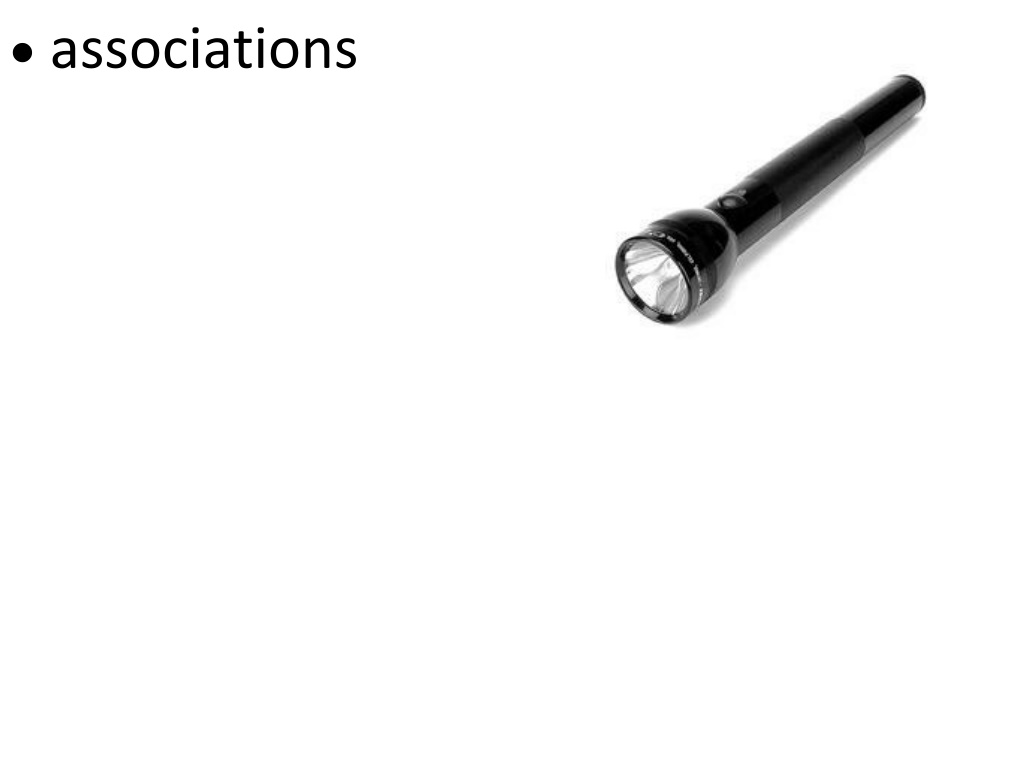

22. associations

23. associations

24. associations

25. associations

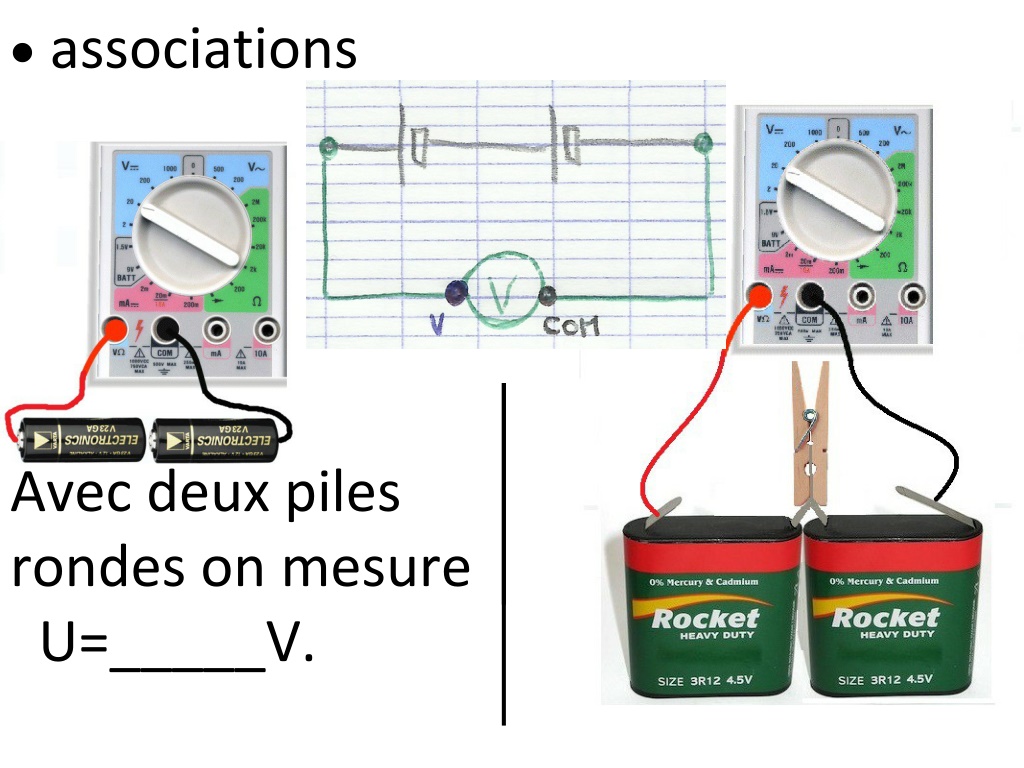

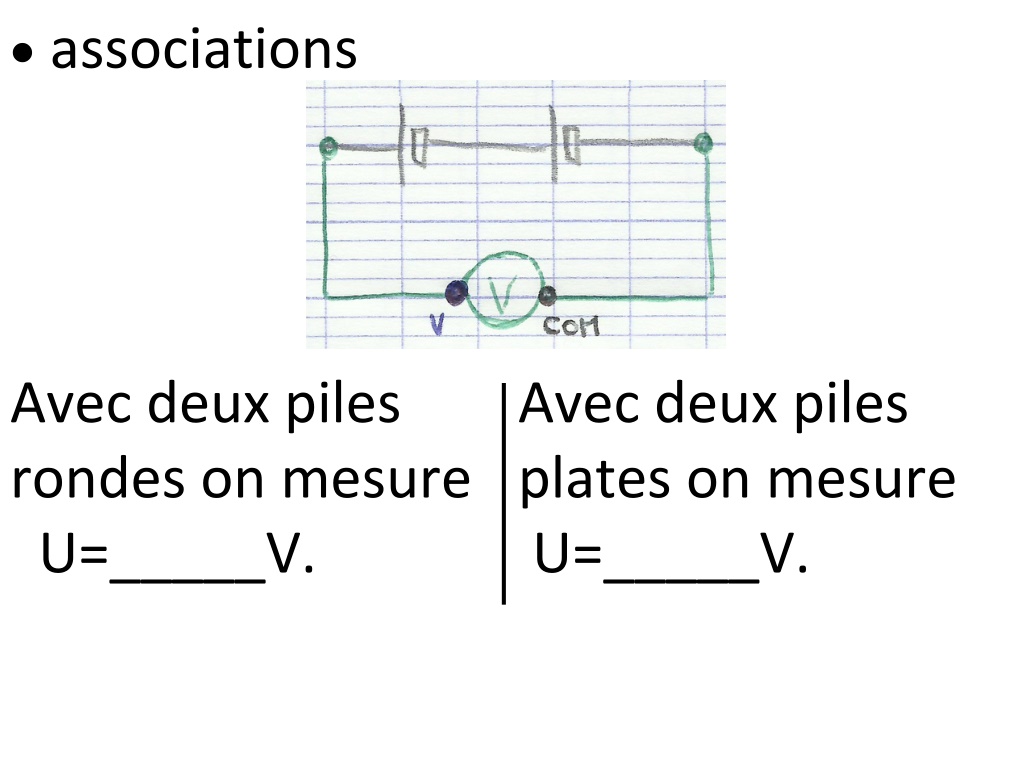

26. associations Avec deux piles rondes on mesure U=_____V.

27. associations Avec deux piles rondes on mesure U=_____V. Avec deux piles plates on mesure U=_____V.

28. associations Avec deux piles rondes on mesure U=_____V. Avec deux piles plates on mesure U=_____V. Les tensions s’ajoutent quand les piles sont branchées (+) contre (-).

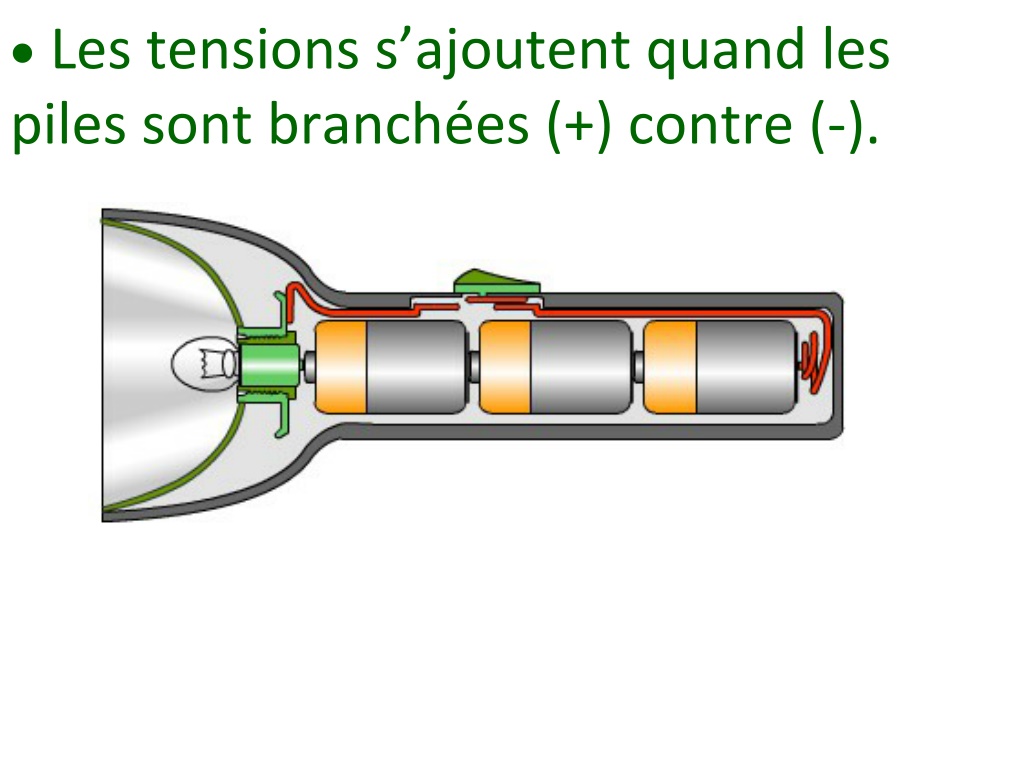

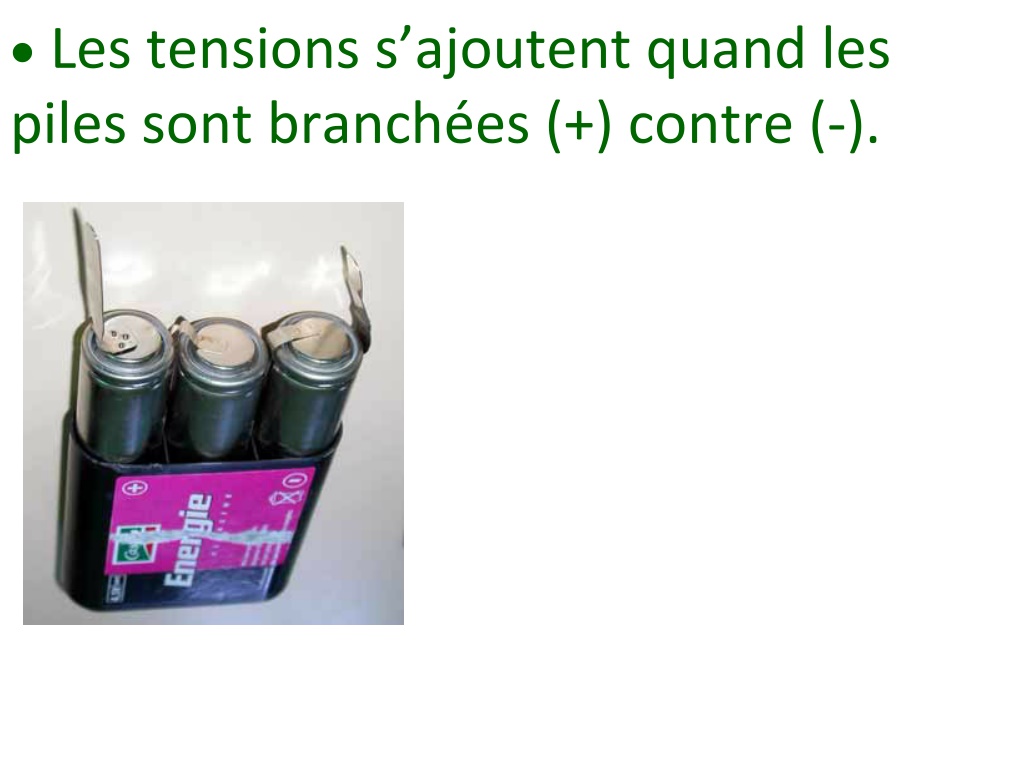

29. Les tensions s’ajoutent quand les piles sont branchées (+) contre (-).

30. Les tensions s’ajoutent quand les piles sont branchées (+) contre (-).

31. Les tensions s’ajoutent quand les piles sont branchées (+) contre (-).

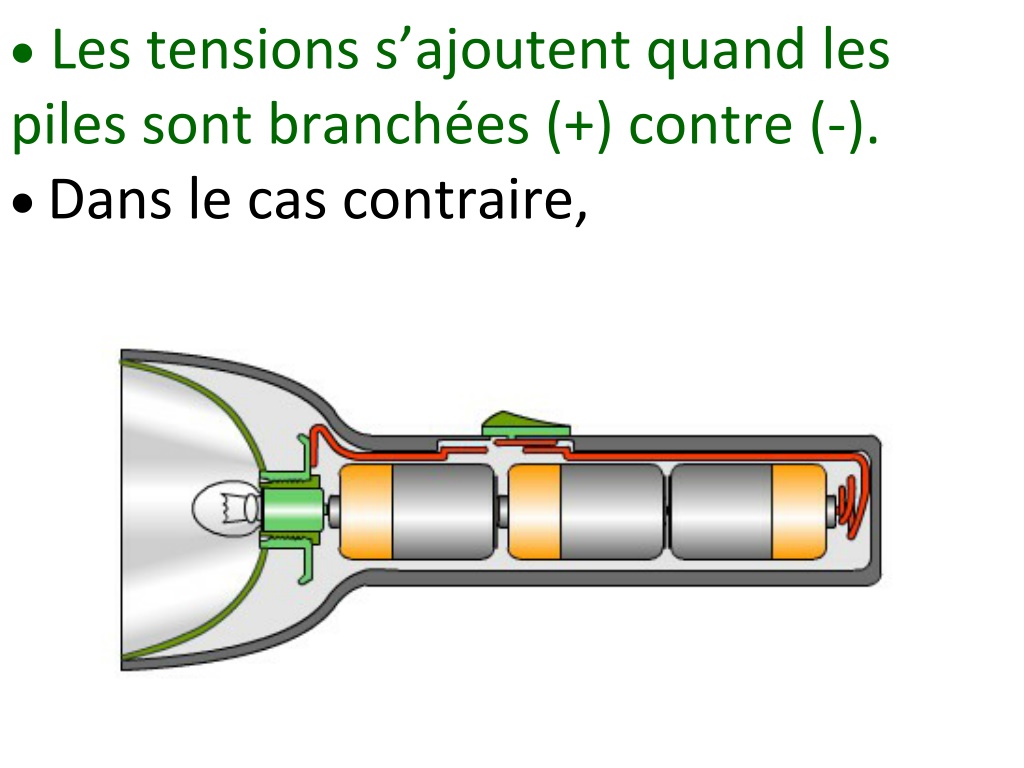

32. Les tensions s’ajoutent quand les piles sont branchées (+) contre (-). Dans le cas contraire,

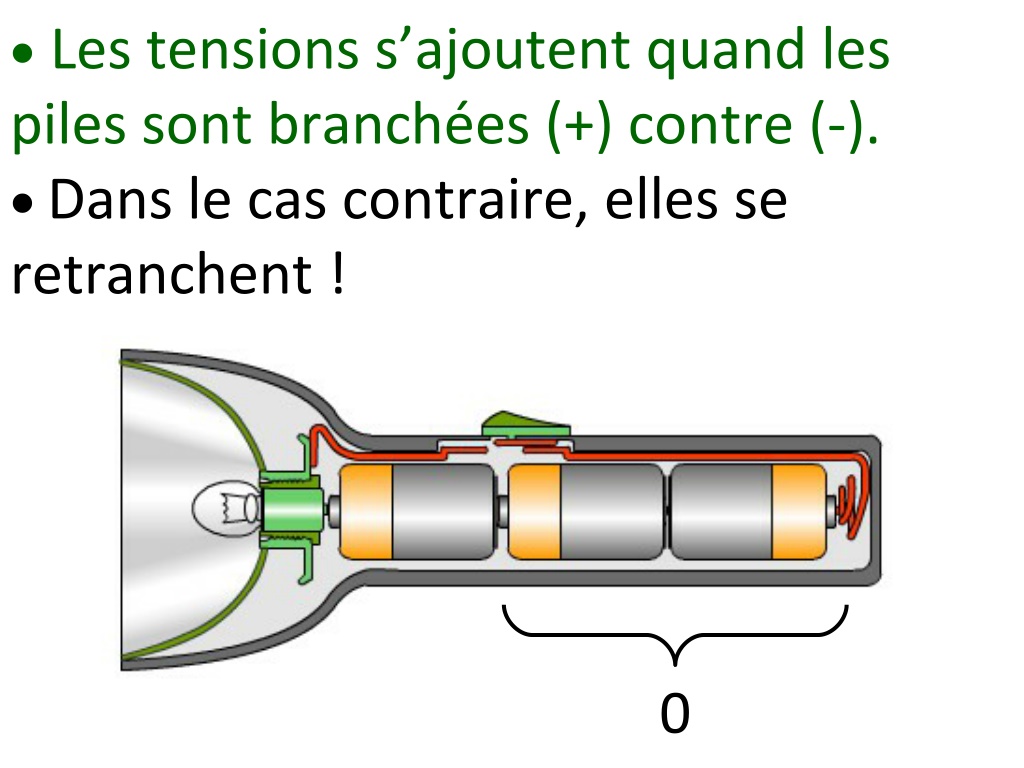

33. Les tensions s’ajoutent quand les piles sont branchées (+) contre (-). Dans le cas contraire, elles se retranchent ! 0

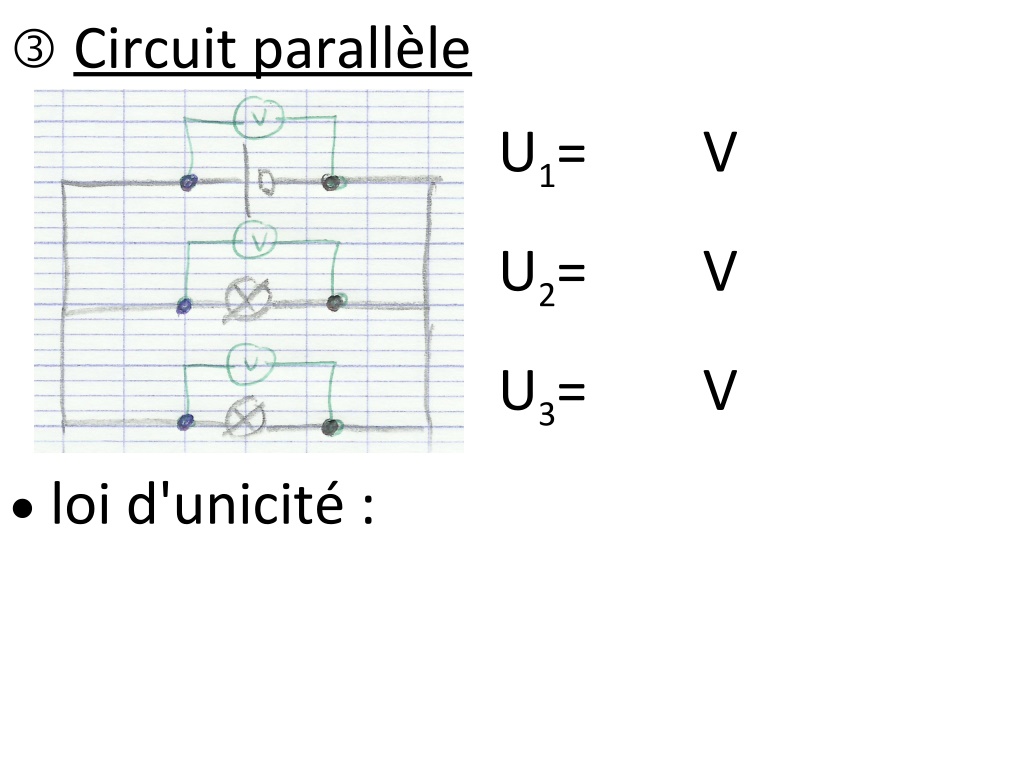

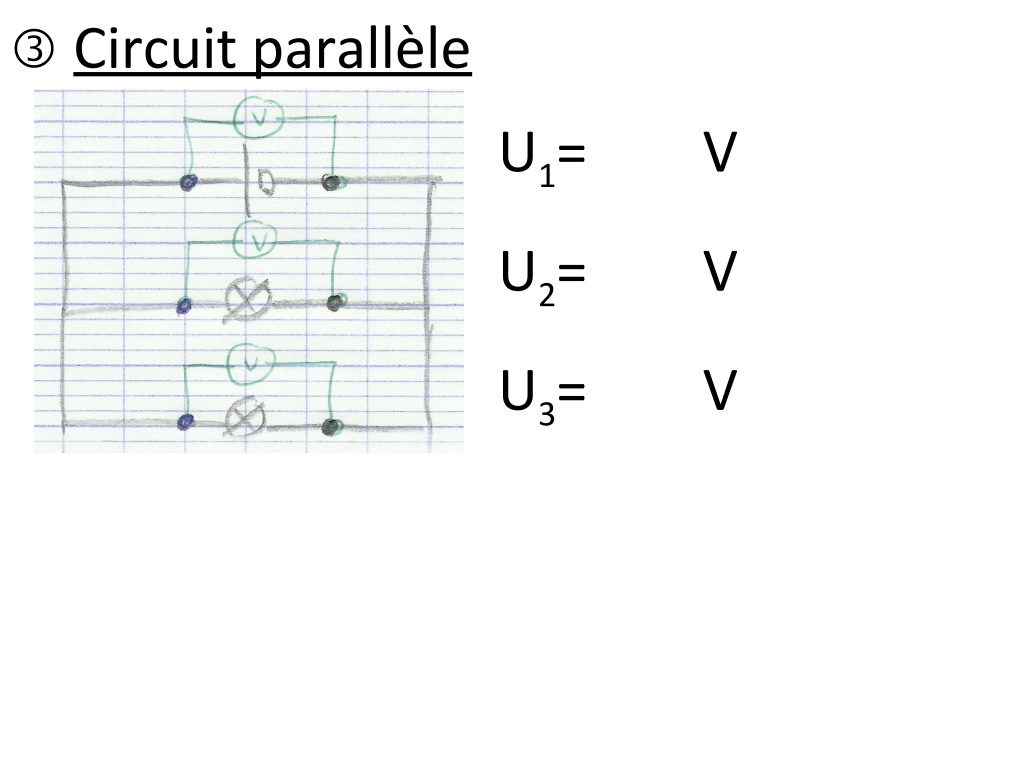

34. Circuit parallèle

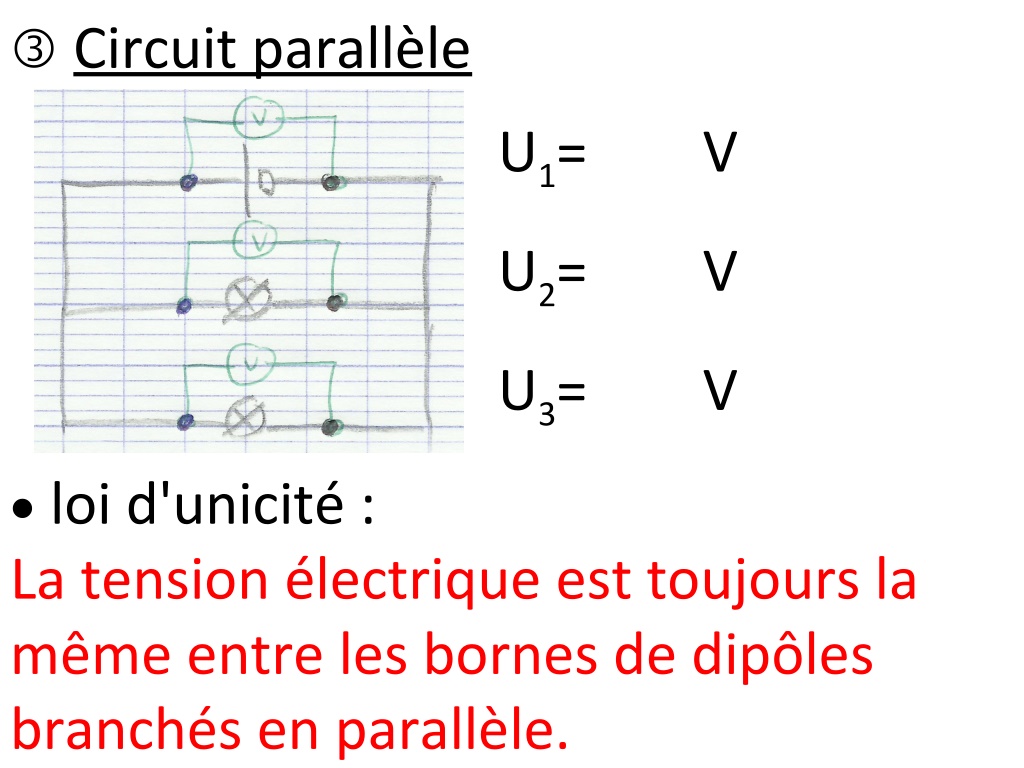

35. Circuit parallèle U1= V U2= V U3= V

36. Circuit parallèle U1= V U2= V U3= V loi d'unicité :

37. Circuit parallèle U1= V U2= V U3= V loi d'unicité : La tension électrique est toujours la même entre les bornes de dipôles branchés en parallèle.
