Presentation Transcript
nanotechnologie

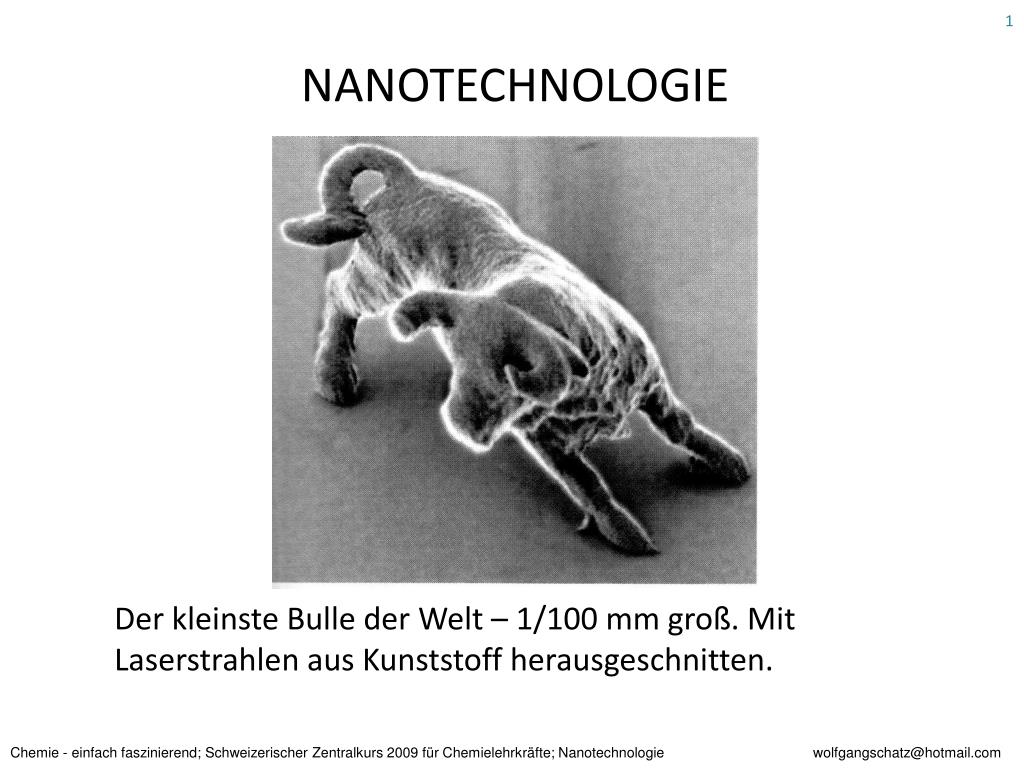

NANOTECHNOLOGIE

Der kleinste Bulle der Welt – 1/100 mm groß. Mit Laserstrahlen aus Kunststoff herausgeschnitten.

Chemie - einfach faszinierend; Schweizerischer Zentralkurs 2009 für Chemielehrkräfte; Nanotechnologie wolfgangschatz@hotmail.com

nanotechnologie1

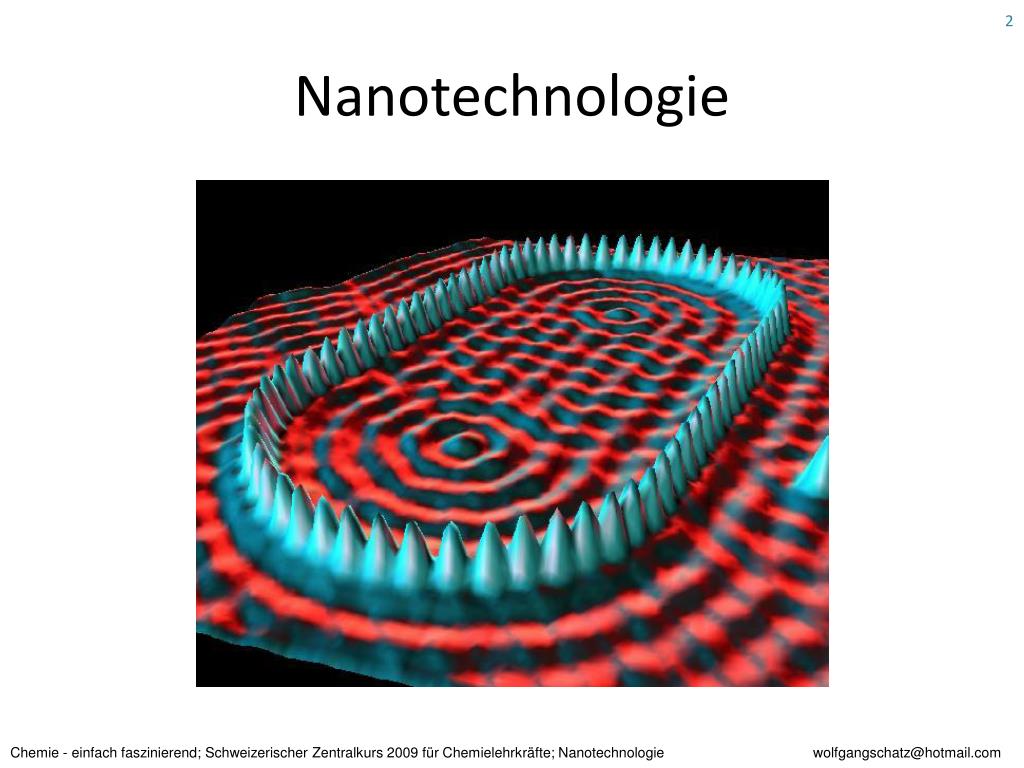

Nanotechnologie

Chemie - einfach faszinierend; Schweizerischer Zentralkurs 2009 für Chemielehrkräfte; Nanotechnologie wolfgangschatz@hotmail.com

nanotechnologie2
Nanotechnologie

„Nanotechnologie wird unser Leben verändern wie die Mikrotechnologie im 20. Jahrhundert“(Prof. Dr. Heinrich Rohrer, Nobelpreis für Physik 1986, Miterfinder des Rastertunnel-Mikroskops, anlässlich der Nanofair 2003 in St. Gallen)

Chemie - einfach faszinierend; Schweizerischer Zentralkurs 2009 für Chemielehrkräfte; Nanotechnologie wolfgangschatz@hotmail.com

richard feynman

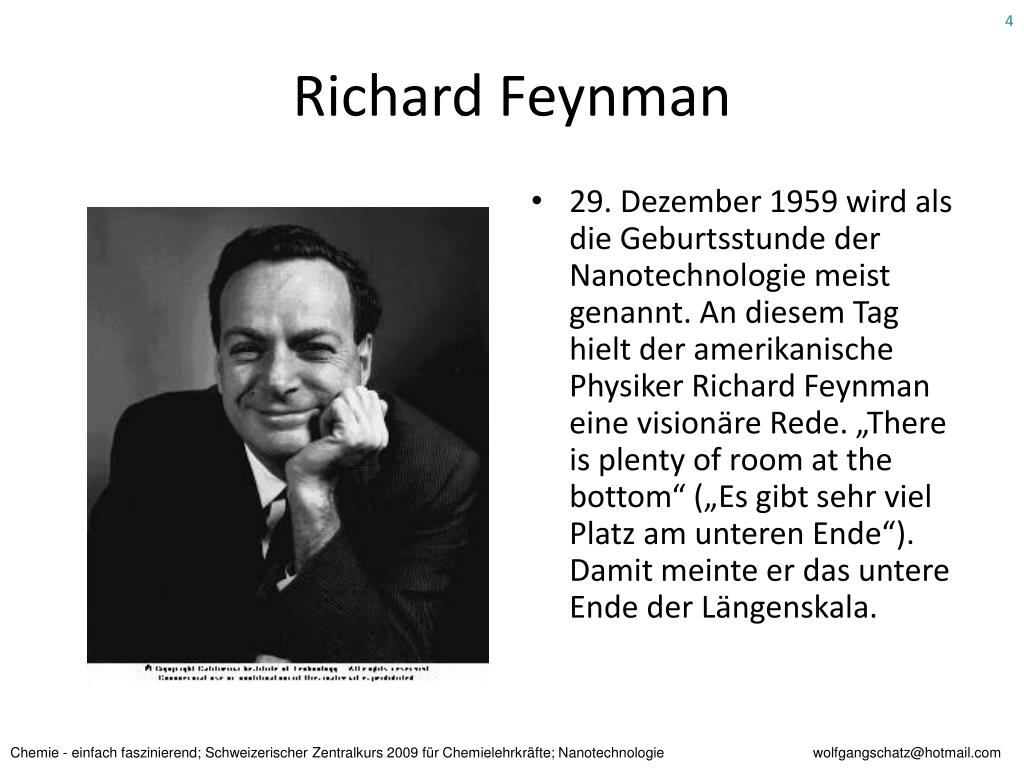

Richard Feynman
  • 29. Dezember 1959 wird als die Geburtsstunde der Nanotechnologie meist genannt. An diesem Tag hielt der amerikanische Physiker Richard Feynman eine visionäre Rede. „There is plenty of room at the bottom“ („Es gibt sehr viel Platz am unteren Ende“). Damit meinte er das untere Ende der Längenskala.

Chemie - einfach faszinierend; Schweizerischer Zentralkurs 2009 für Chemielehrkräfte; Nanotechnologie wolfgangschatz@hotmail.com

slide5

1m

10-1m

10-2m (= 1cm)

10-3m (= 1mm)

10-4m

10-5m

10-6m (= 1µm)

10-7m (= 100nm)

10-8m

10-9m (= 1nm)

10-10m

Ameise mit Zahnrad (1 mm)

Menschliches Haar (80 µm)

Menschliche Zelle(10 µm)

Herpes Virus(100 nm)

Linienbreite ca.10 nm

100 nm

90 nm

80 nm

70 nm

60 nm

50 nm

40 nm

30 nm

20 nm

10 nm

1 nm

DNABreite ca. 2 nm

Atom-Mann aus CO2jede Kugel 0,5 nm (IBM)

Kohlenstoff-Nanoröhrchen (Ø 20 nm)

Hämatit (Fe2O3) (70 nm)

Vom Meter zum Nanometer

0,7nm

30cm

Chemie - einfach faszinierend; Schweizerischer Zentralkurs 2009 für Chemielehrkräfte; Nanotechnologie wolfgangschatz@hotmail.com

definition nanotechnologie

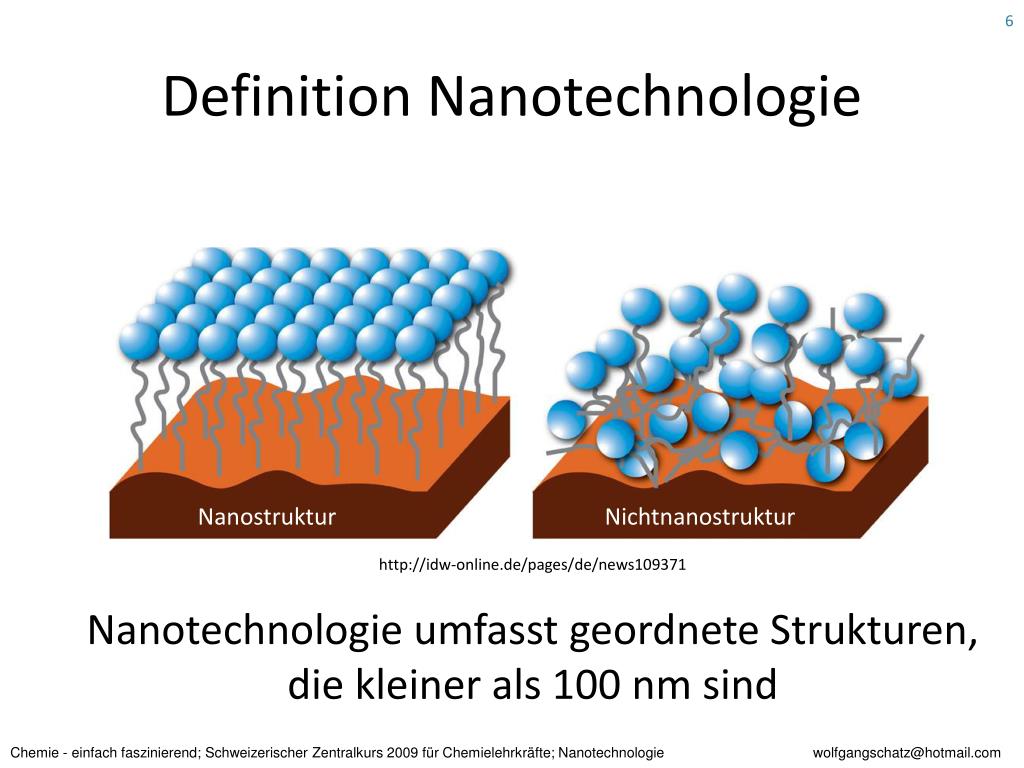

Definition Nanotechnologie

Nanostruktur

Nichtnanostruktur

http://idw-online.de/pages/de/news109371

Nanotechnologie umfasst geordnete Strukturen, die kleiner als 100 nm sind

Chemie - einfach faszinierend; Schweizerischer Zentralkurs 2009 für Chemielehrkräfte; Nanotechnologie wolfgangschatz@hotmail.com

gestalten mit atomen

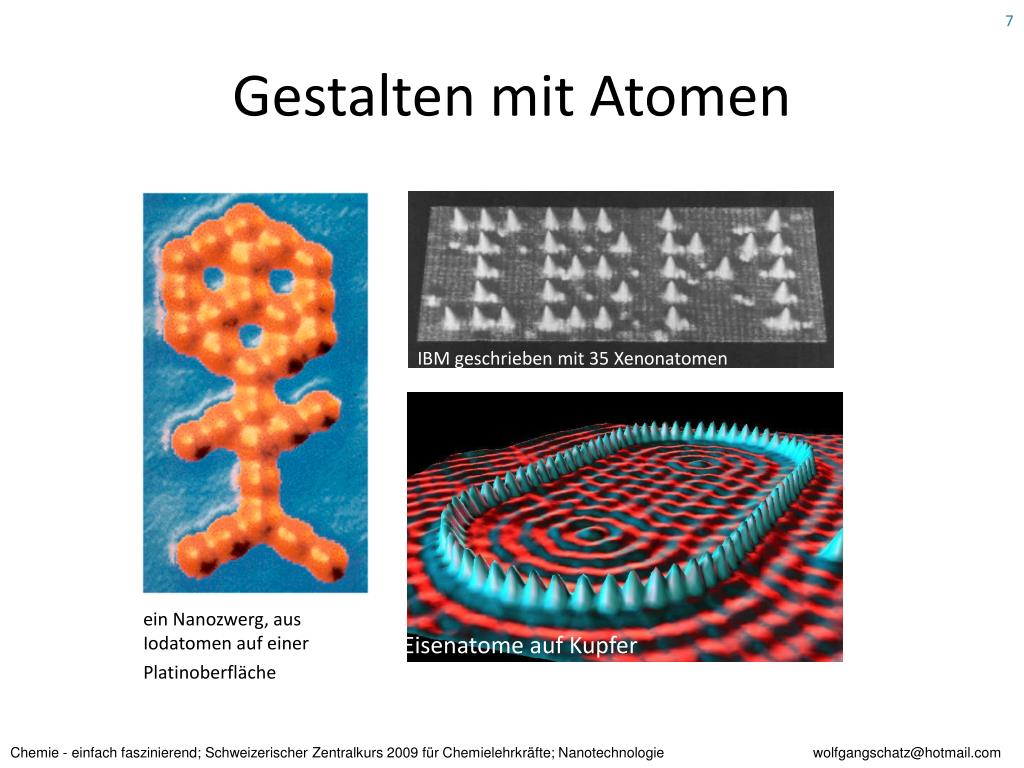

Gestalten mit Atomen

IBM geschrieben mit 35 Xenonatomen

ein Nanozwerg, aus Iodatomen auf einer Platinoberfläche

Eisenatome auf Kupfer

Chemie - einfach faszinierend; Schweizerischer Zentralkurs 2009 für Chemielehrkräfte; Nanotechnologie wolfgangschatz@hotmail.com

wie funktioniert s
Wie funktioniert`s

Rastertunnelmikroskop

Rasterkraftmikroskop

Chemie - einfach faszinierend; Schweizerischer Zentralkurs 2009 für Chemielehrkräfte; Nanotechnologie wolfgangschatz@hotmail.com

das kleinste loch der welt

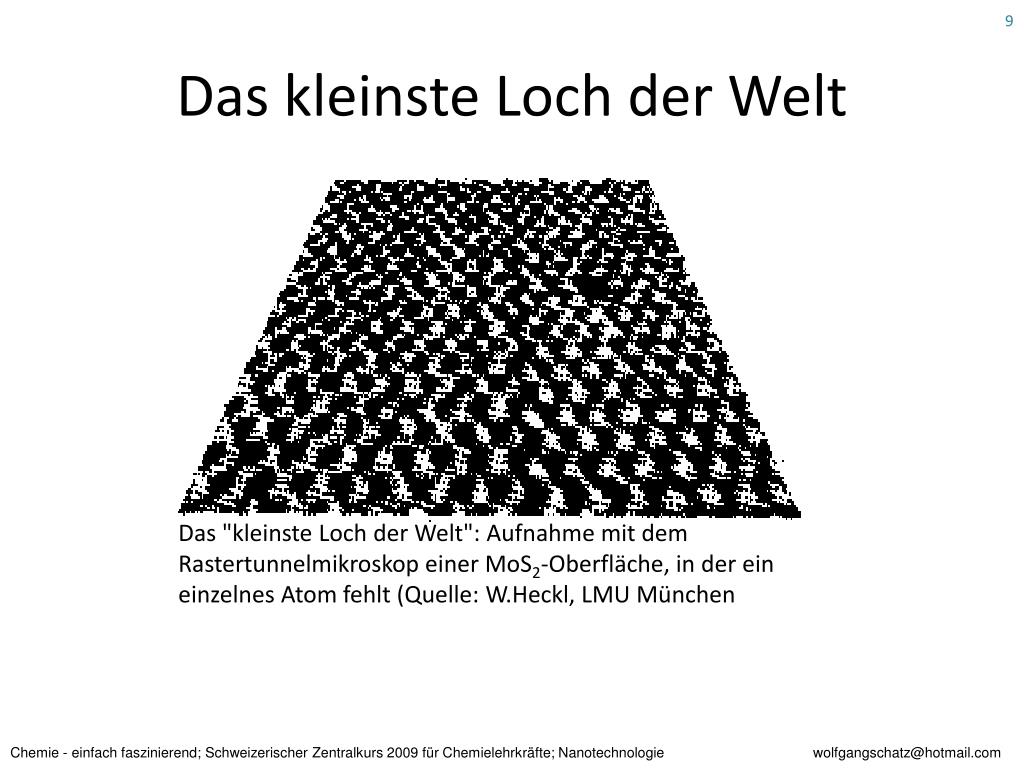

Das kleinste Loch der Welt

Das "kleinste Loch der Welt": Aufnahme mit dem Rastertunnelmikroskop einer MoS2-Oberfläche, in der ein einzelnes Atom fehlt (Quelle: W.Heckl, LMU München

Chemie - einfach faszinierend; Schweizerischer Zentralkurs 2009 für Chemielehrkräfte; Nanotechnologie wolfgangschatz@hotmail.com

fabrikationsmethode
Fabrikationsmethode

Bottum up

Top down

Chemie - einfach faszinierend; Schweizerischer Zentralkurs 2009 für Chemielehrkräfte; Nanotechnologie wolfgangschatz@hotmail.com

vergleich f r nanotechnologie

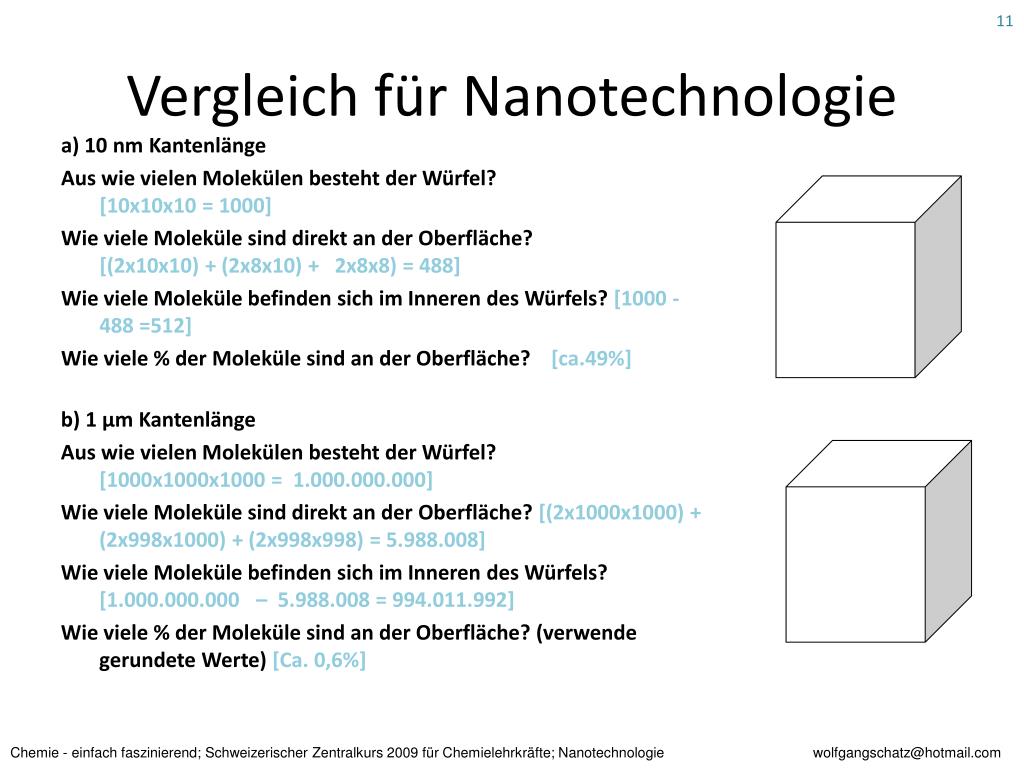

Vergleich für Nanotechnologie

a) 10 nm Kantenlänge

Aus wie vielen Molekülen besteht der Würfel? [10x10x10 = 1000]]

Wie viele Moleküle sind direkt an der Oberfläche? [(2x10x10) + (2x8x10) + 2x8x8) = 488]

Wie viele Moleküle befinden sich im Inneren des Würfels? [1000 -488 =512]

Wie viele % der Moleküle sind an der Oberfläche? [[[ca.49%]

b) 1 µm Kantenlänge

Aus wie vielen Molekülen besteht der Würfel? [1000x1000x1000 = 1.000.000.000]

Wie viele Moleküle sind direkt an der Oberfläche? [(2x1000x1000) + (2x998x1000) + (2x998x998) = 5.988.008]

Wie viele Moleküle befinden sich im Inneren des Würfels? [1.000.000.000 – 5.988.008 = 994.011.992]

Wie viele % der Moleküle sind an der Oberfläche? (verwendegerundete Werte) [Ca. 0,6%]

Chemie - einfach faszinierend; Schweizerischer Zentralkurs 2009 für Chemielehrkräfte; Nanotechnologie wolfgangschatz@hotmail.com

nanotechnologie in der literatur

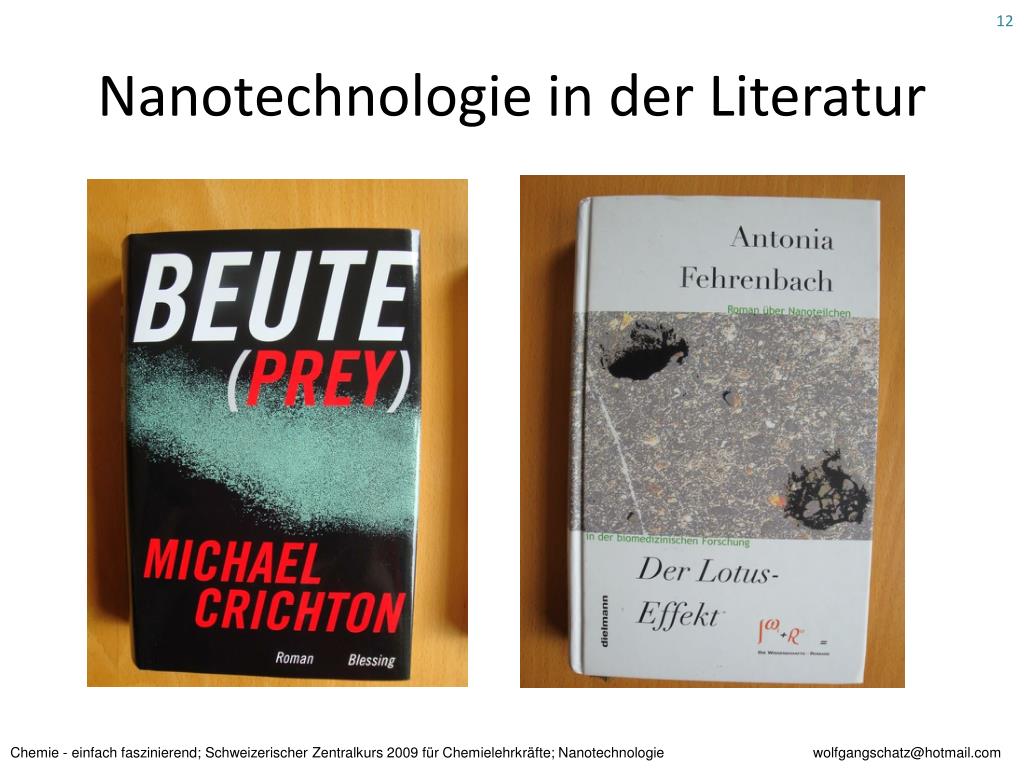

Nanotechnologie in der Literatur
