  1. Концепция 2-омного динамика JBL GTO Часто задаваемые вопросы JBL Car Audio 2006

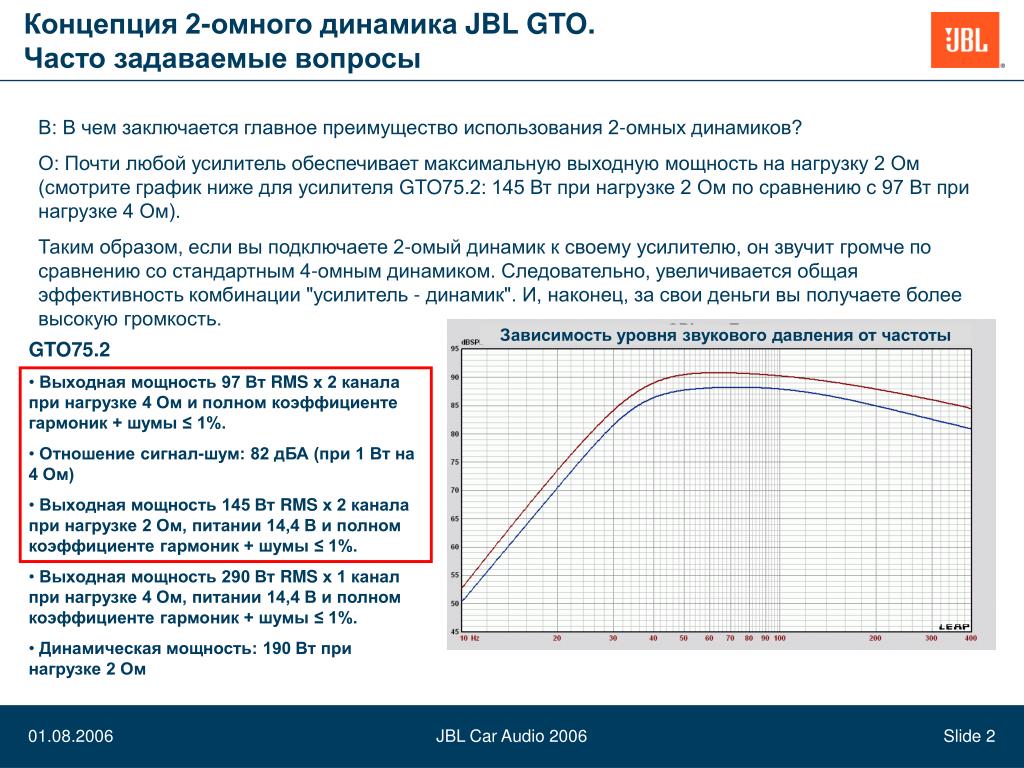

  2. Концепция 2-омного динамика JBL GTO.Часто задаваемые вопросы В: В чем заключается главное преимущество использования 2-омных динамиков? О: Почти любой усилитель обеспечивает максимальную выходную мощность на нагрузку 2 Ом (смотрите график ниже для усилителя GTO75.2: 145 Вт при нагрузке 2 Ом по сравнению с 97 Вт при нагрузке 4 Ом). Таким образом, если вы подключаете 2-омый динамик к своему усилителю, он звучит громче по сравнению со стандартным 4-омным динамиком. Следовательно, увеличивается общая эффективность комбинации "усилитель - динамик". И, наконец, за свои деньги вы получаете более высокую громкость. Зависимость уровня звукового давления от частоты • GTO75.2 • Выходная мощность 97 Вт RMS х 2 канала при нагрузке 4 Ом и полном коэффициенте гармоник + шумы ≤ 1%. • Отношение сигнал-шум: 82 дБА (при 1 Вт на 4 Ом) • Выходная мощность 145 Вт RMS х 2 канала при нагрузке 2 Ом, питании 14,4 В и полном коэффициенте гармоник + шумы ≤ 1%. • Выходная мощность 290 Вт RMS х 1 канал при нагрузке 4 Ом, питании 14,4 В и полном коэффициенте гармоник + шумы ≤ 1%. • Динамическая мощность: 190 Вт при нагрузке 2 Ом JBL Car Audio 2006

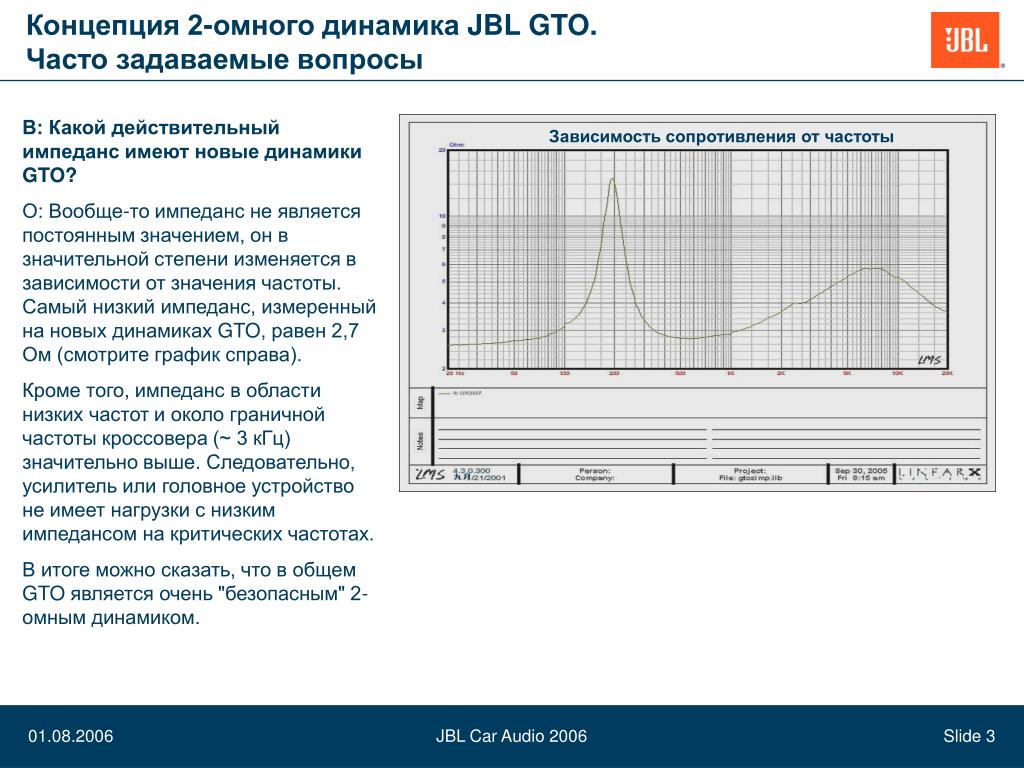

  3. Концепция 2-омного динамика JBL GTO.Часто задаваемые вопросы В: Какой действительный импеданс имеют новые динамики GTO? О: Вообще-то импеданс не является постоянным значением, он в значительной степени изменяется в зависимости от значения частоты. Самый низкий импеданс, измеренный на новых динамиках GTO, равен 2,7 Ом (смотрите график справа). Кроме того, импеданс в области низких частот и около граничной частоты кроссовера (~ 3 кГц) значительно выше. Следовательно, усилитель или головное устройство не имеет нагрузки с низким импедансом на критических частотах. В итоге можно сказать, что в общем GTO является очень "безопасным" 2-омным динамиком. Зависимость сопротивления от частоты JBL Car Audio 2006

  4. Концепция 2-омного динамика JBL GTO.Часто задаваемые вопросы В: Нужны ли мне дополнительные усилители для 2-омных динамиков GTO? О: Не обязательно. Использование 2-омных динамиков позволяет повысить максимальную выходную мощность, которую вы можете получить от своего головного устройства. Благодаря своей высокой чувствительности именно 2-омные динамики наилучшим образом подходят для прямого подключения к головному устройству. Ниже показана частотная характеристика динамика JBL GTO937. График не только демонстрирует плоскую частотную характеристику, но и отражает высокую эффективность акустической системы. Преимущества динамиков с низким полным сопротивлением являются основной причиной, почему современные штатные звуковоспроизводящие системы (например, Harman Kardon или BOSE) работают с 2-омными динамиками. Зависимость уровня звукового давления от частоты JBL Car Audio 2006

  5. Концепция 2-омного динамика JBL GTO.Часто задаваемые вопросы В: Повысится ли уровень искажений моего головного устройства при подключении 2-омного динамика? О: Нет. В большинстве случаев микросхемы интегрального усилителя головного устройства выдают на нагрузку 2 Ом мощность даже с меньшим уровнем искажений. Ниже показан график искажений достаточно простого головного устройства Pioneer для 2-омных и 4-омных динамиков. При выходной мощности 20 Вт уровень искажений для 2 Ом остается ниже 0,2%, в то время как для 4 Ом уровень искажений уже достигает 3%! Зависимость полного коэффициента гармоник + шумы от выходной мощности при подключении динамика Kappa к модели Pioneer DEH1600. 4-омный динамик 2-омный динамик JBL Car Audio 2006

  6. Концепция 2-омного динамика JBL GTO.Часто задаваемые вопросы В: Что можно сказать о выделении тепла? О: Фактом является то, что усилитель или головное устройство нагреваются больше в случае подключения к нагрузке 2 Ом. Выделение тепла пропорционально выходной мощности усилителя. Большая мощность = больше тепла! Обычно штатные головные устройства оборудуются очень надежной схемой тепловой защиты. Нам не удалось повредить ни одного штатного головного устройства подключением 2-омной нагрузки. Более того, предлагаемые на рынке головные устройства уже предназначены для работы с нагрузкой 2 Ом, потому что многие штатные акустические системы, устанавливаемые в автомобили на заводе, имеют импеданс 2 Ом. Имейте в виду, что предлагаемые на рынке более дорогие головные устройства имеют большое число специальных функций, таких как процессоры DSP, большие цветные дисплеи, приводы DVD и т.п. Все это при работе выделяет тепло. Поэтому головное устройство нагревается само по себе, а не только потому, что к нему подключены 2-омные динамики. Достаточно часто в таких головных устройствах имеются специальные вентиляторы для улучшения теплоотдачи. Во всяком случае, при длительной работе с высокой выходной мощностью очень немногие штатные и предлагаемые на рынке головные устройства переходят в состояние тепловой защиты. Температура (°C) 2-омный динамик 4-омный динамик Часы Тепловое тестирование при 2-омной и 4-омной нагрузке (головное устройство работает с полной мощностью, используются все каналы) JBL Car Audio 2006

  7. Концепция 2-омного динамика JBL GTO.Часто задаваемые вопросы В: Могу ли я подключить свои 2-омные динамики к широкополосному усилителю по мостовой схеме? О: В зависимости от обстоятельств. В спецификациях вашего усилителя должно быть указано "стабильная работа на нагрузку 1 Ом" в стереофоническом режиме или "стабильная работа на нагрузку 2 Ом" при подключении по мостовой схеме. Обычно технические характеристики любого усилителя включают в себя только минимальный импеданс в стереофоническом режиме (на рисунке ниже показаны характеристики для JBL Px300.4 и Px600.2 – оба динамика стабильно работают на нагрузку 2 Ом в стереофоническом режиме). Когда вы подключаете свой усилитель по мостовой схеме на нагрузку 2 Ом, каждый канал "видит" только половину импеданса, в результате чего каждый канал будет нагружен сопротивлением 1 Ом. Большинство современных широкополосных усилителей стабильно работают только на нагрузку 2 Ом в стереофоническом режиме. Впрочем, это не является определяющим, так как у предлагаемых на рынке усилителей стереофоническая выходная мощность обычно превышает 50 Вт (RMS) на канал. Таким образом, в большинстве случаев для использования динамиков GTO не нужно подключать усилители по мостовой схеме. JBL Car Audio 2006
