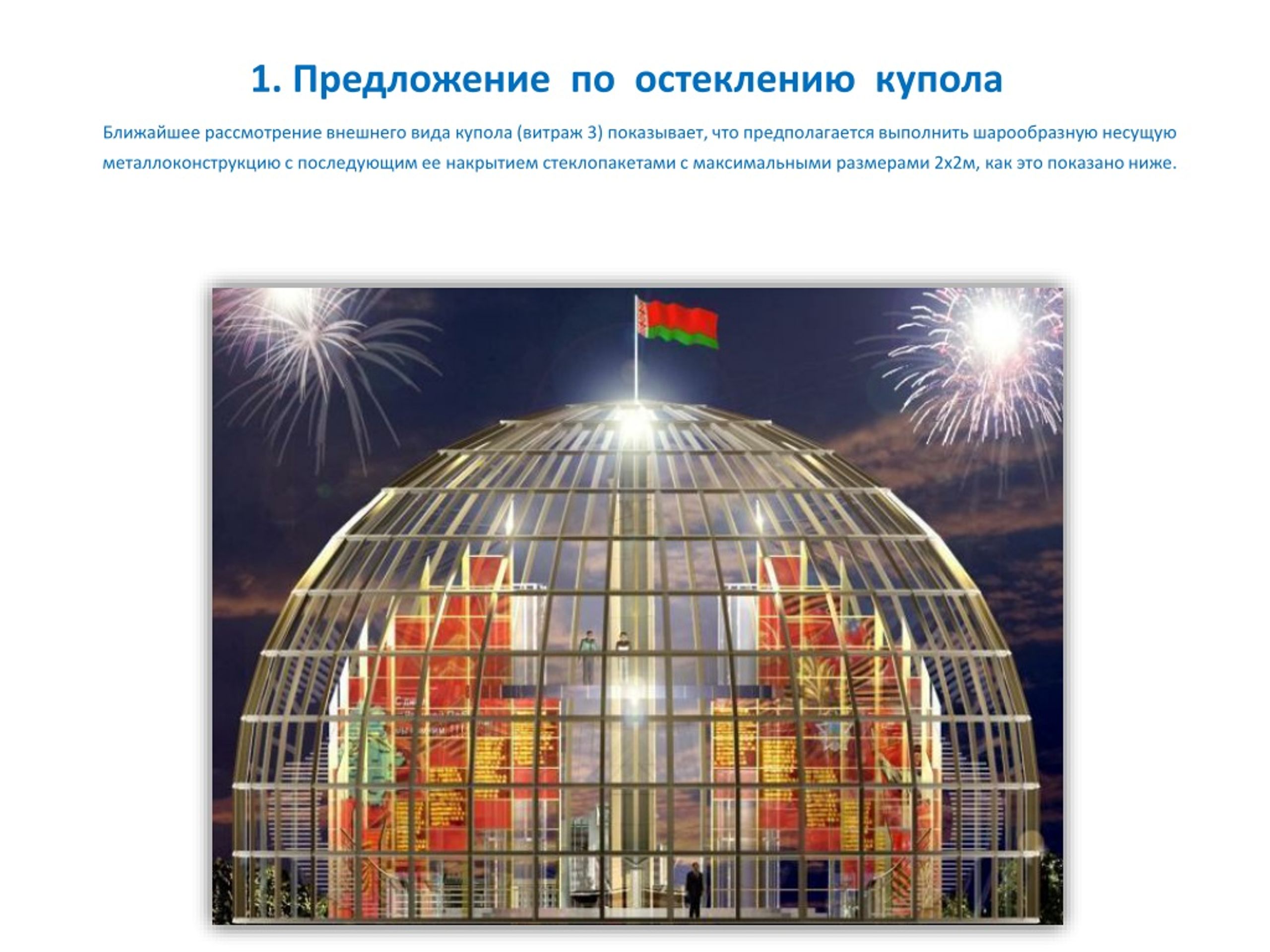

1. 1. Предложение по остеклению купола Ближайшее рассмотрение внешнего вида купола (витраж 3) показывает, что предполагается выполнить шарообразную несущую металлоконструкцию с последующим ее накрытием стеклопакетами с максимальными размерами 2х2м, как это показано ниже.

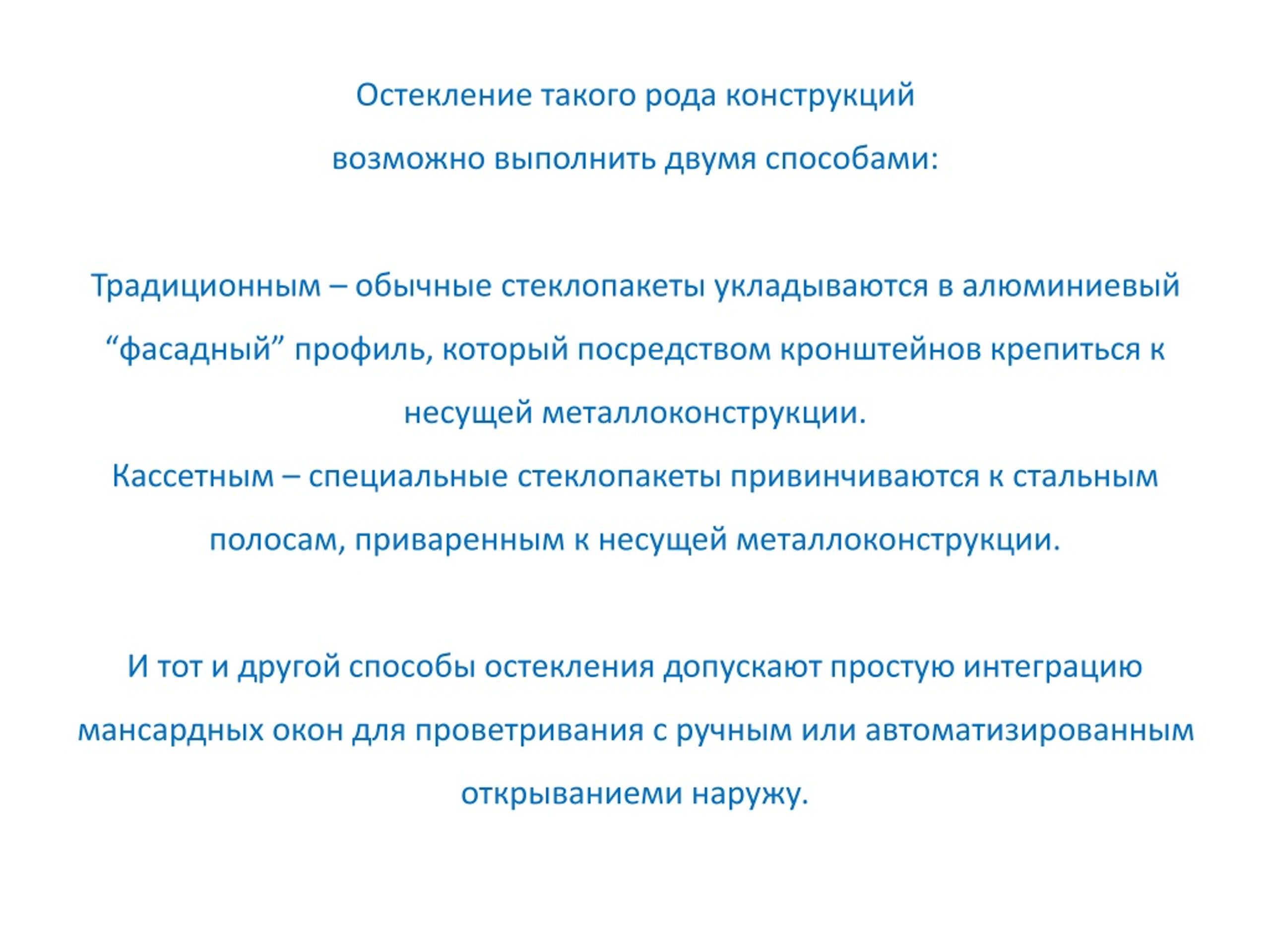

2. Остекление такого рода конструкций возможно выполнить двумя способами:Традиционным – обычные стеклопакеты укладываются в алюминиевый “фасадный” профиль, который посредством кронштейнов крепиться к несущей металлоконструкции.Кассетным – специальные стеклопакеты привинчиваются к стальным полосам, приваренным к несущей металлоконструкции.И тот и другой способы остекления допускают простую интеграцию мансардных окон для проветривания с ручным или автоматизированным открываниеми наружу.

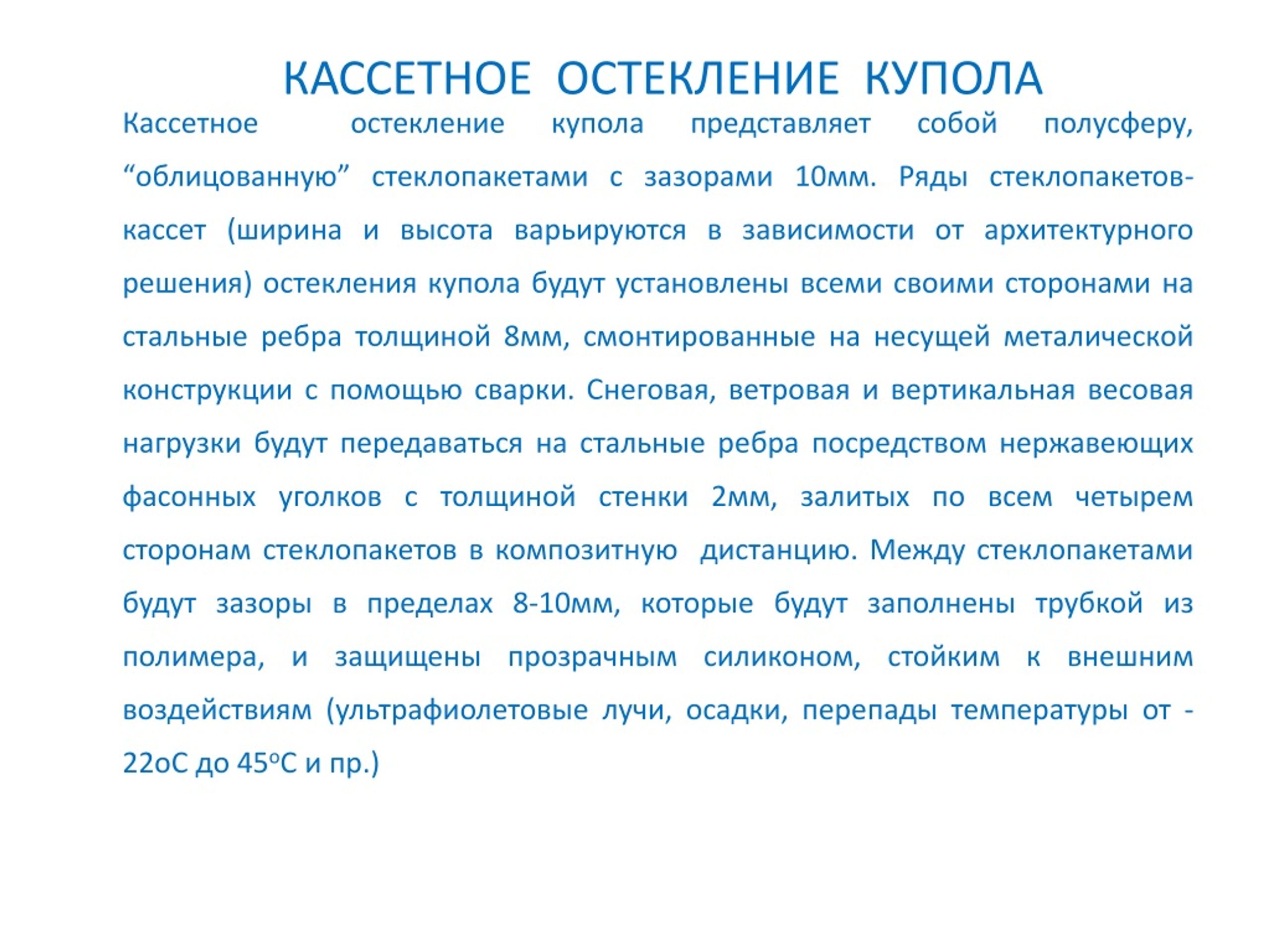

6. Кассетное остекление купола представляет собой полусферу, “облицованную” стеклопакетами с зазорами 10мм. Ряды стеклопакетов-кассет (ширина и высота варьируются в зависимости от архитектурного решения) остекления купола будут установлены всеми своими сторонами на стальные ребра толщиной 8мм, смонтированные на несущей металической конструкции с помощью сварки. Снеговая, ветровая и вертикальная весовая нагрузки будут передаваться на стальные ребра посредством нержавеющих фасонных уголков с толщиной стенки 2мм, залитых по всем четырем сторонам стеклопакетов в композитную дистанцию. Между стеклопакетами будут зазоры в пределах 8-10мм, которые будут заполнены трубкой из полимера, и защищены прозрачным силиконом, стойким к внешним воздействиям (ультрафиолетовые лучи, осадки, перепады температуры от -22оС до 45оС и пр.) Кассетное остекление купола
