Presentation Transcript

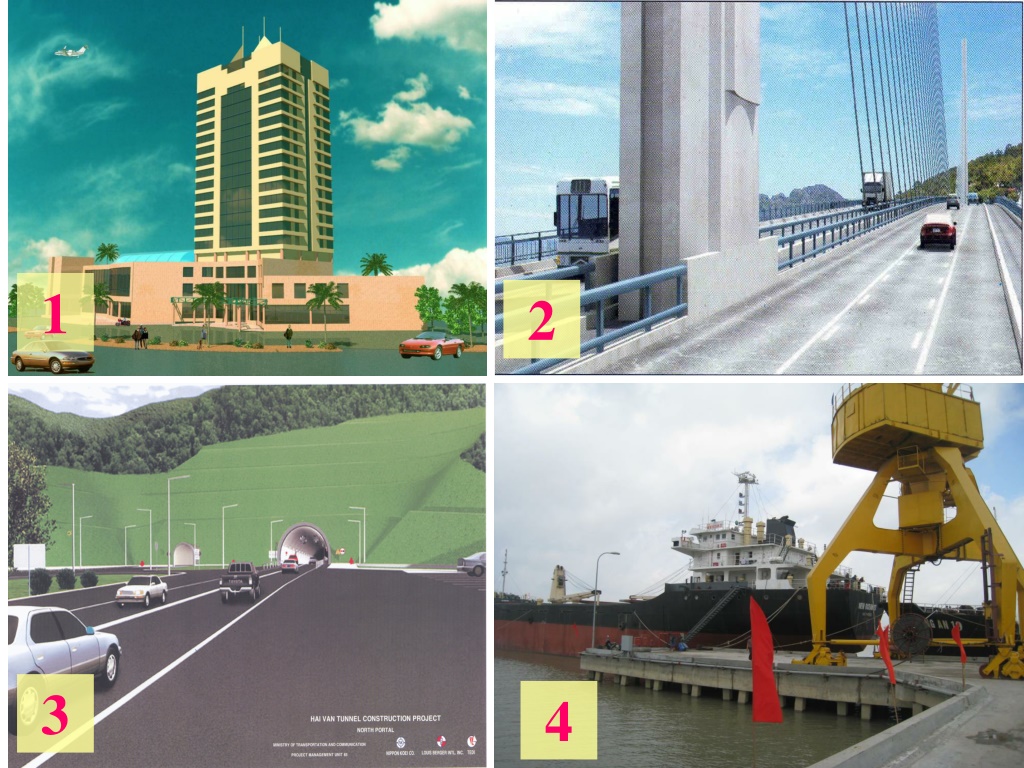

  1. 1 2 3 4

  2. Quan sát cho cô biết đây thuộc loại bản vẽ kĩ thuật nào?

  3. TIẾT 16 – BÀI 11 B¶n vÏ x©y dùng

  4. I. Khái niệm chung 1) Khái niệm về bản vẽ xây dựng Bản vẽ xây dựng bao gồm bản vẽ các công trình xây dựng như: nhà cửa, cầu đường, bến cảng... 2) Khái niệm bản vẽ nhà Bản vẽ nhà là bản vẽ thể hiện hình dạng, kích thước và cấu tạo của ngôi nhà.

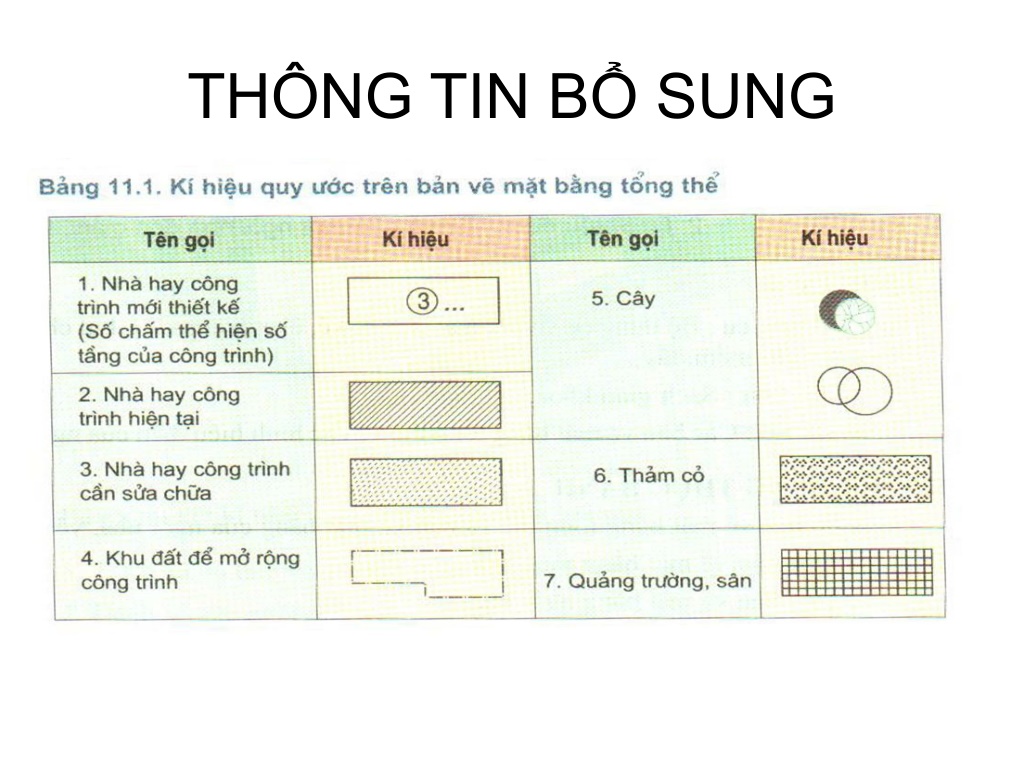

  5. THÔNG TIN BỔ SUNG

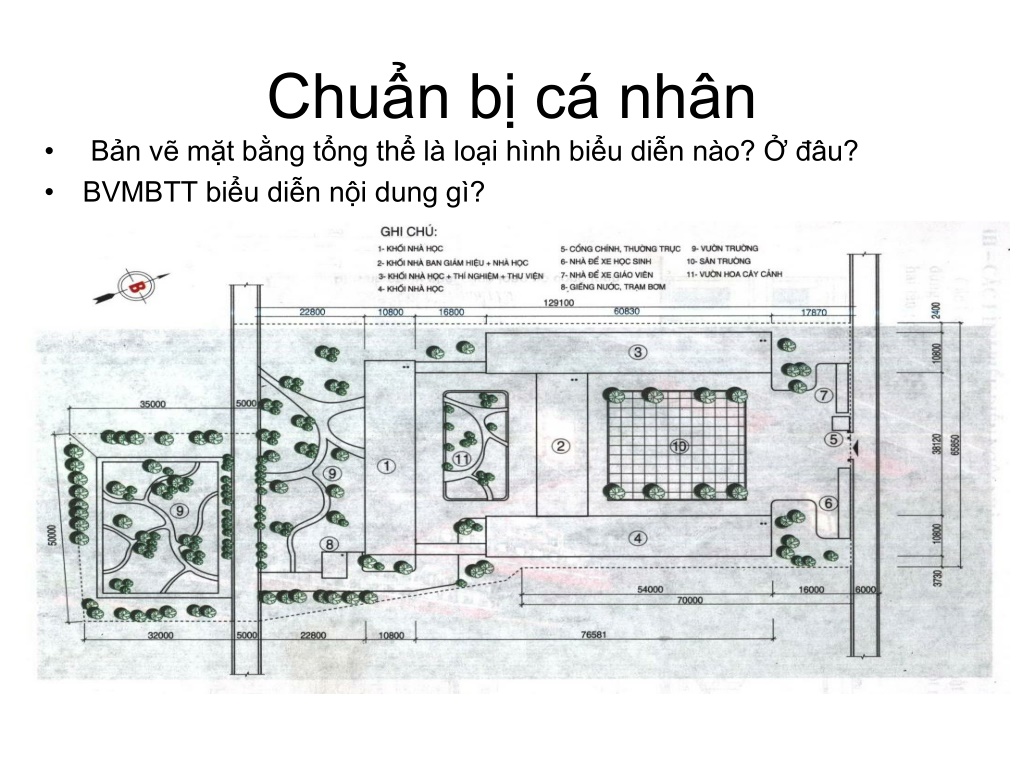

  6. Chuẩn bị cá nhân • Bản vẽ mặt bằng tổng thể là loại hình biểu diễn nào? Ở đâu? • BVMBTT biểu diễn nội dung gì?

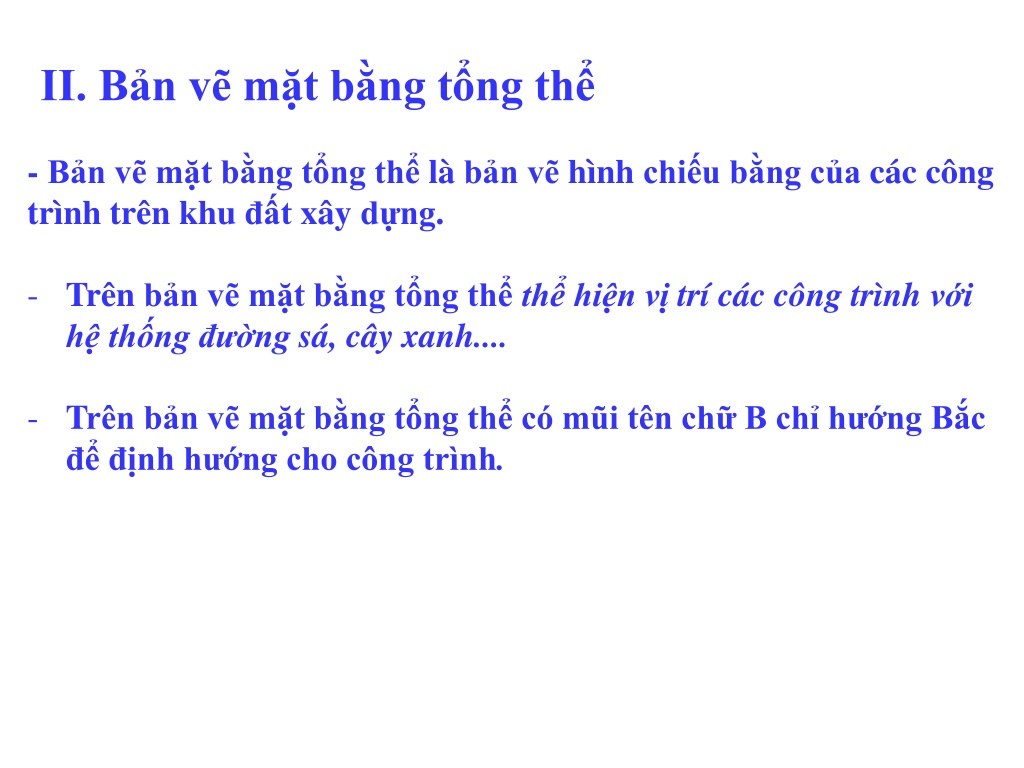

  7. II. Bản vẽ mặt bằng tổng thể - Bảnvẽmặtbằngtổngthểlàbảnvẽhìnhchiếubằngcủacáccôngtrìnhtrênkhuđấtxâydựng. • Trênbảnvẽmặtbằngtổngthểthểhiệnvịtrícáccôngtrìnhvớihệthốngđườngsá, câyxanh.... • Trên bản vẽ mặt bằng tổng thể có mũi tên chữ B chỉ hướng Bắc để định hướng cho công trình.

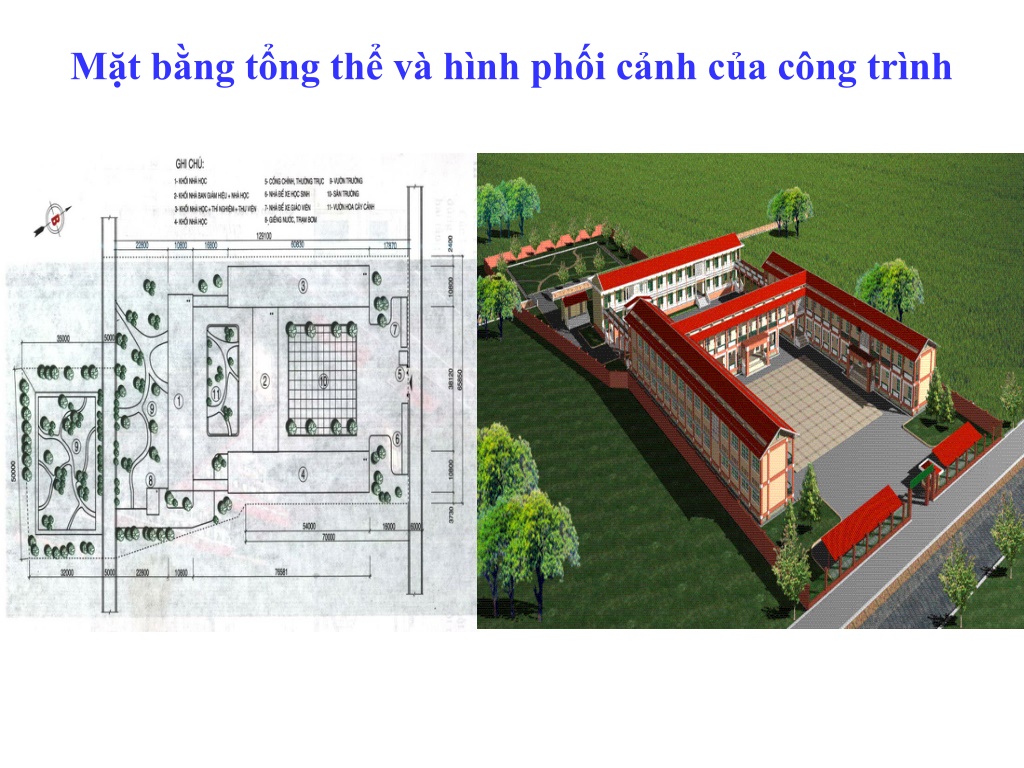

  8. Mặt bằng tổng thể và hình phối cảnh của công trình

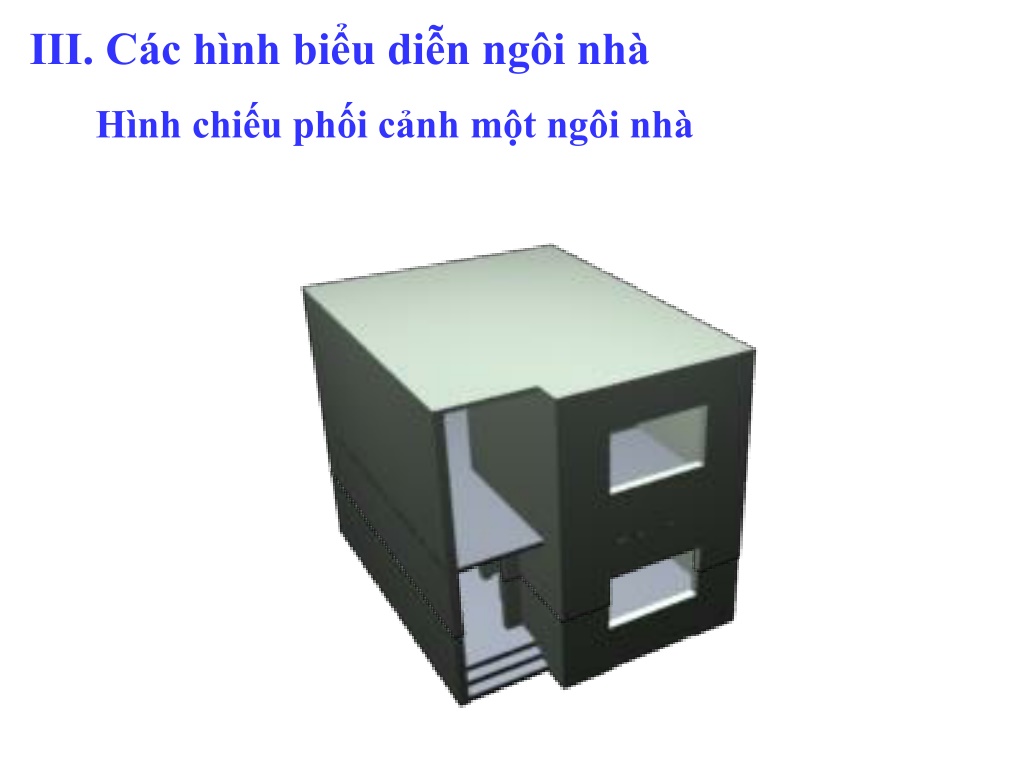

  9. III. Các hình biểu diễn ngôi nhà Hình chiếu phối cảnh một ngôi nhà

  10. CÁCH XÂY DỰNG CÁC BẢN VẼ NHÀ MÆt ®øng H×nh c¾t A-A MÆt b»ng tÇng 1 MÆt b»ng tÇng 2

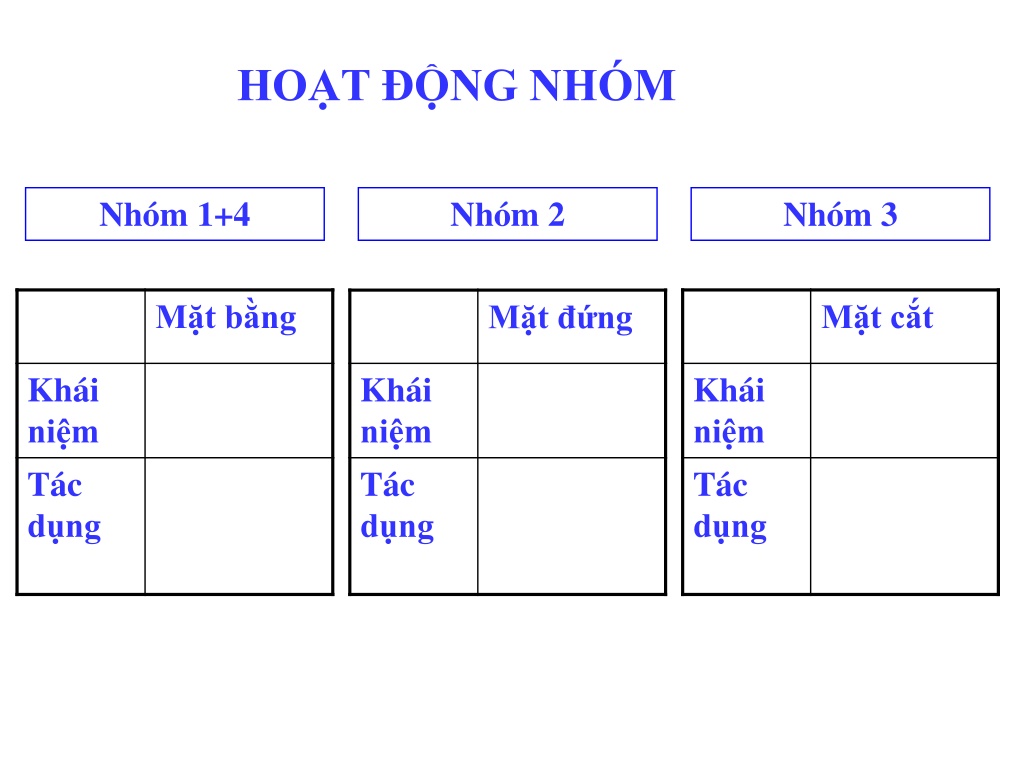

  11. HOẠT ĐỘNG NHÓM Nhóm 1+4 Nhóm 2 Nhóm 3

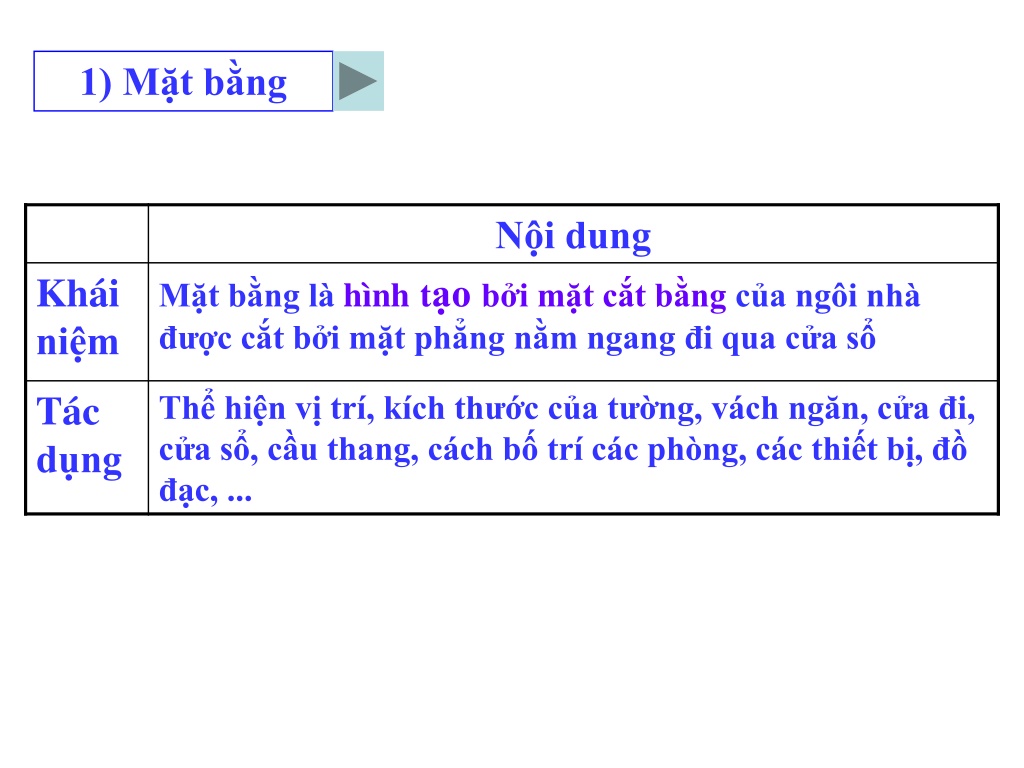

  12. 1) Mặt bằng

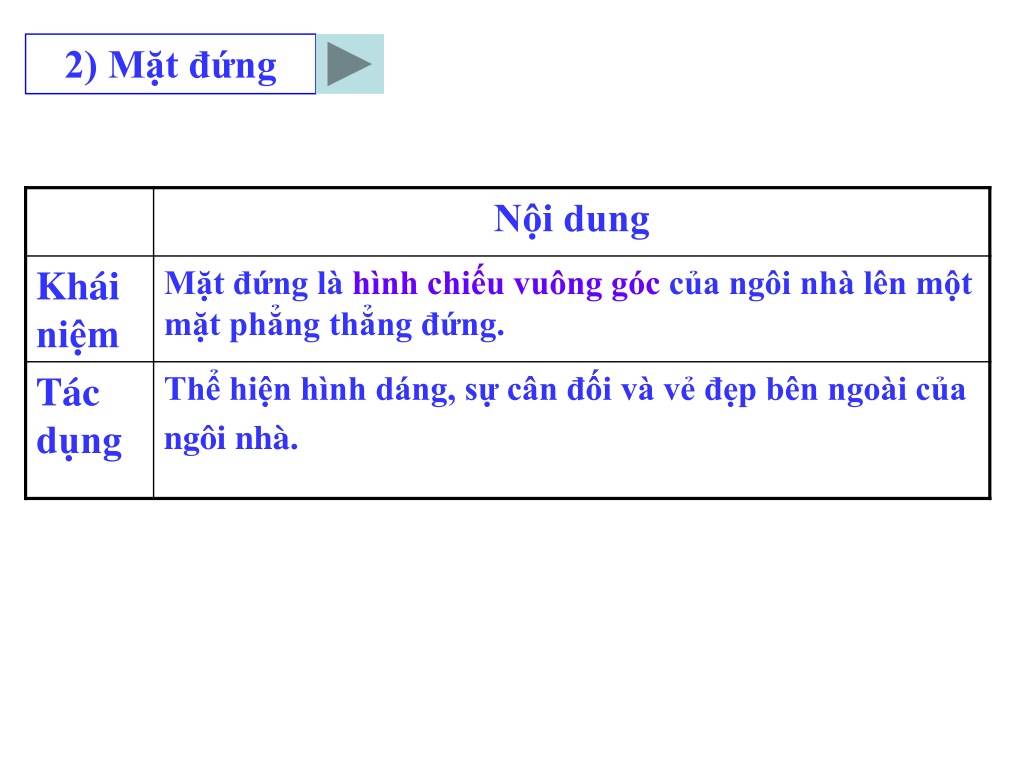

  13. 2) Mặt đứng

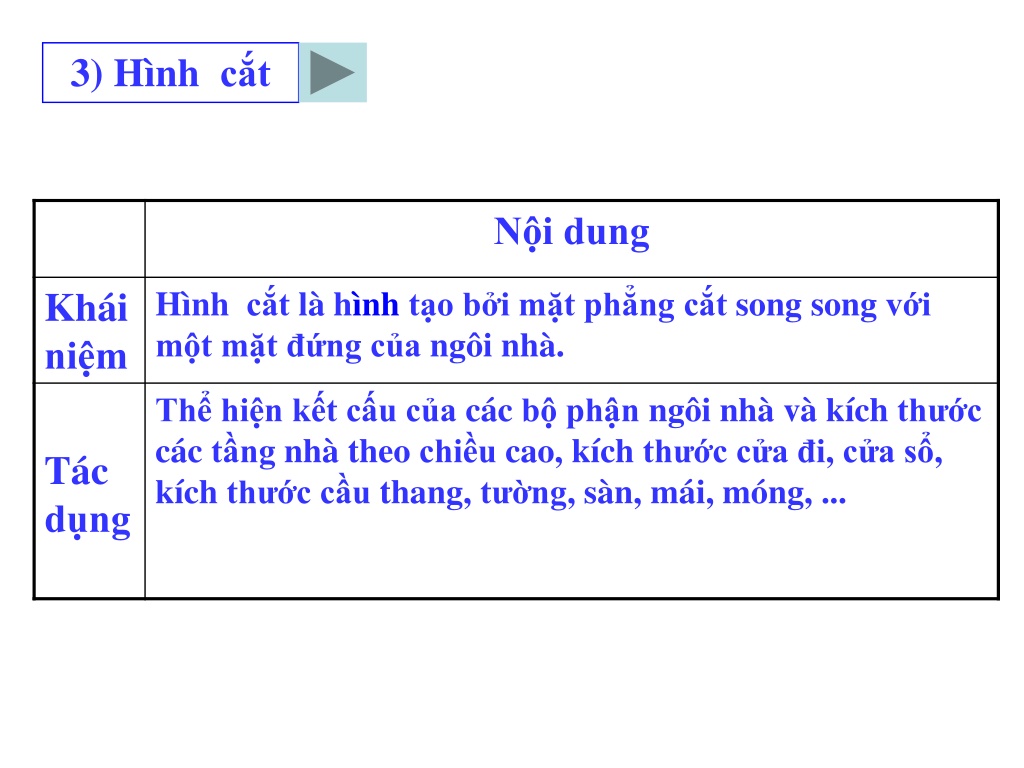

  14. 3) Hình cắt

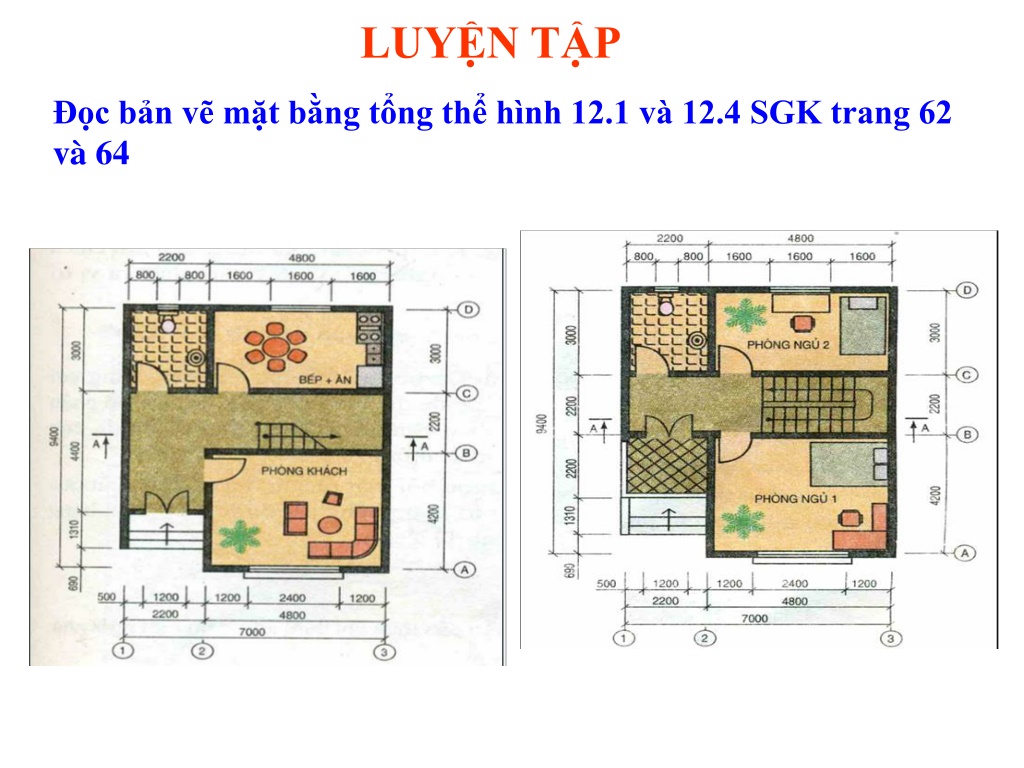

  15. LUYỆN TẬP Đọc bản vẽ mặt bằng tổng thể hình 12.1 và 12.4 SGK trang 62 và 64

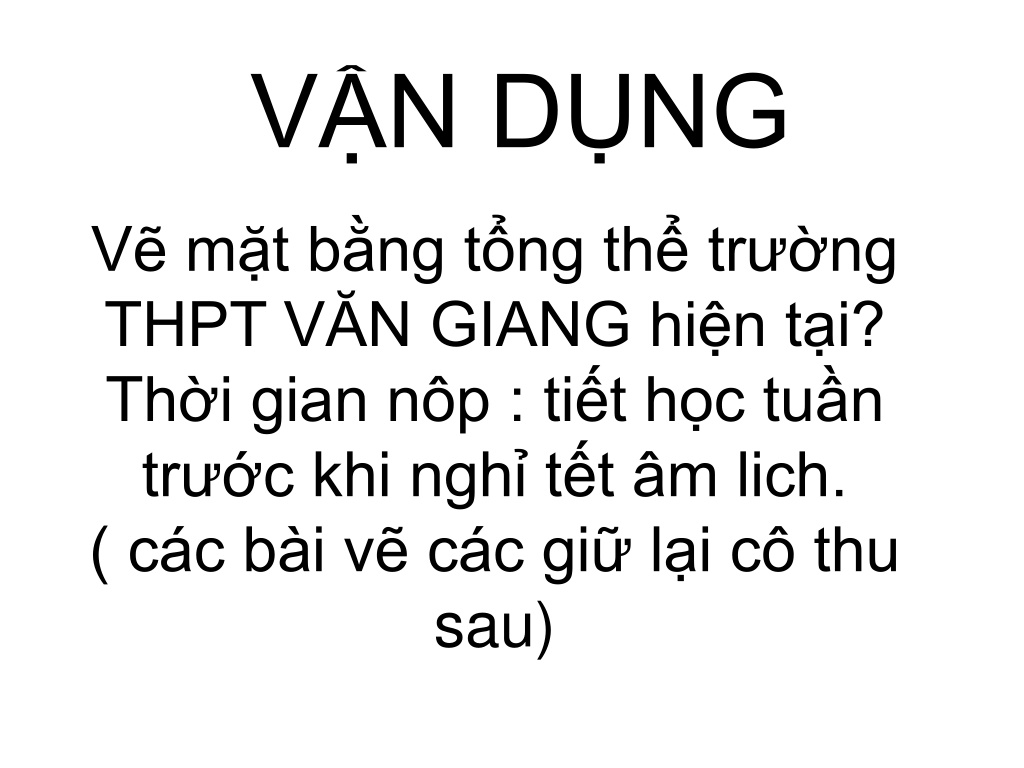

  16. VẬN DỤNG Vẽ mặt bằng tổng thể trường THPT VĂN GIANG hiện tại? Thời gian nôp : tiết học tuần trước khi nghỉ tết âm lich. ( các bài vẽ các giữ lại cô thu sau)
