Presentation Transcript
slide1

名称:

名称:

RTTY装置

PSK31装置

方式:

方式:

ABPSK、AQPSK

AFSK

通信速度:

通信速度:

31.25ボー

45.5ボー

符号構成:

符号構成:

BAUDOTコード方式

PSK31方式

周波数偏移:

周波数偏移:

無し

±85Hz

副搬送波周波数:

副搬送波周波数:

50~2800Hz

2210Hz

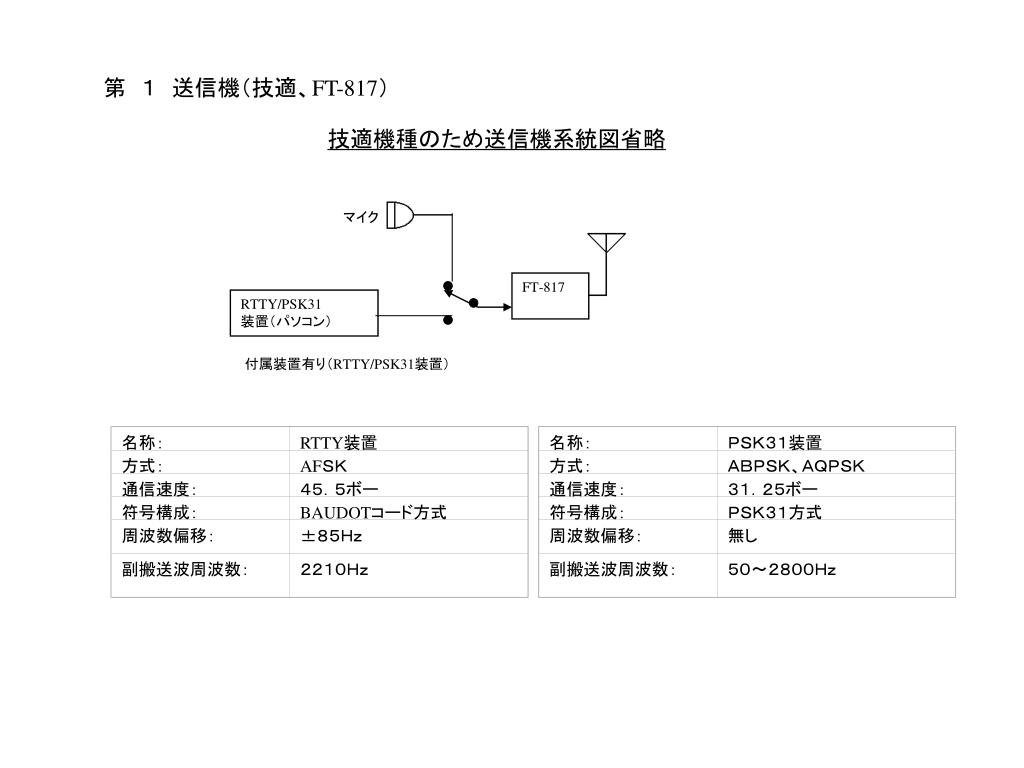

第 1 送信機(技適、FT-817)

技適機種のため送信機系統図省略

マイク

FT-817

RTTY/PSK31

装置(パソコン)

付属装置有り(RTTY/PSK31装置)

slide2

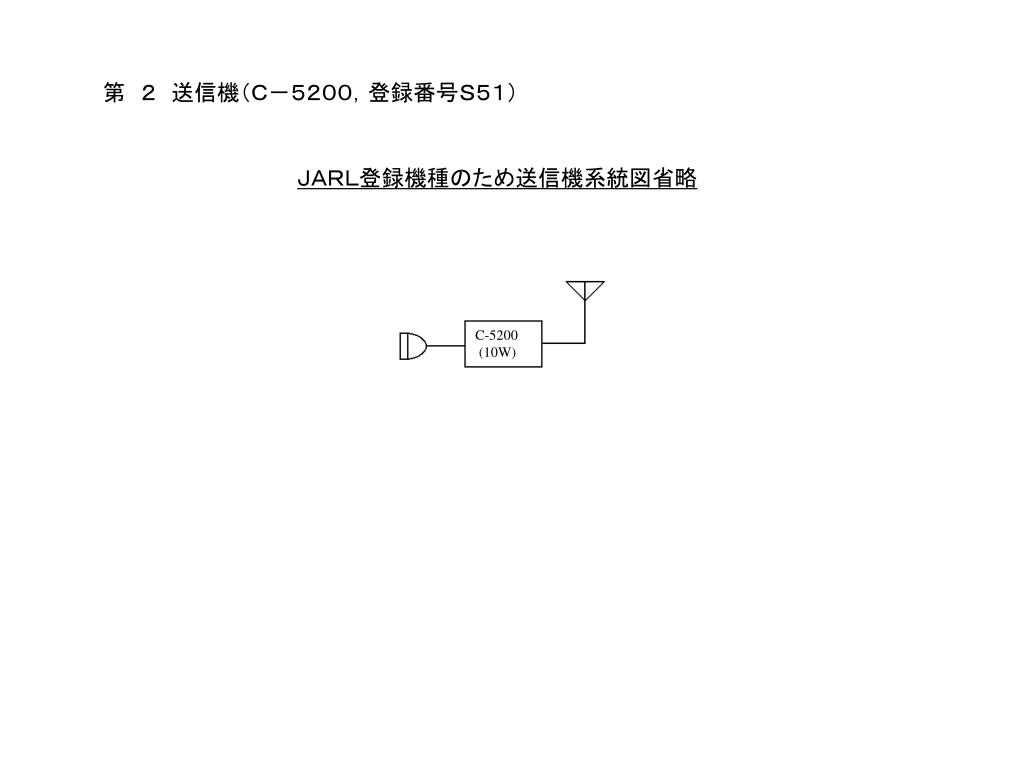

第 2 送信機(C-5200,登録番号S51)第 2 送信機(C-5200,登録番号S51)

JARL登録機種のため送信機系統図省略

C-5200

(10W)

slide3

名称:

名称:

PSK31装置

RTTY装置

方式:

方式:

ABPSK、AQPSK

AFSK

通信速度:

通信速度:

31.25ボー

45.5ボー

符号構成:

符号構成:

BAUDOTコード方式

PSK31方式

周波数偏移:

周波数偏移:

無し

±85Hz

副搬送波周波数:

副搬送波周波数:

2210Hz

50~2800Hz

第 4 送信機(FT-1011(50W), 登録番号A056M)

JARL登録機種のため送信機系統図省略

マイク

FT-1011

(50W)

RTTY/PSK31

装置(パソコン)

付属装置有り(RTTY/PSK31装置)

slide4

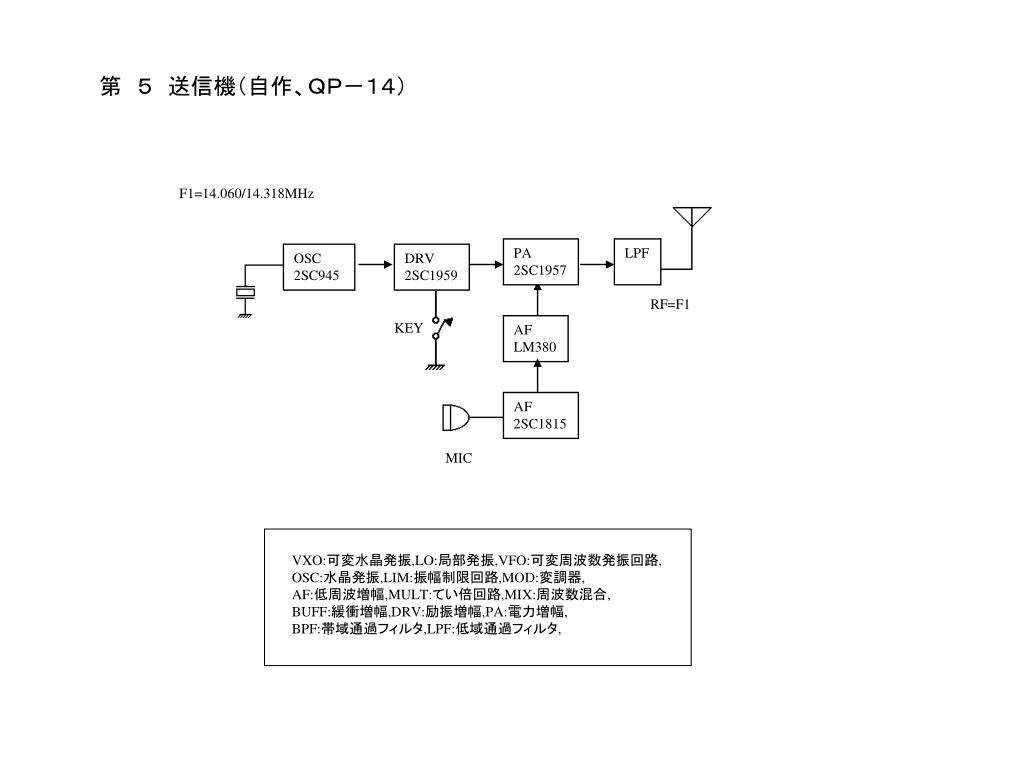

第 5 送信機(自作、QP-14)

F1=14.060/14.318MHz

PA

2SC1957

LPF

OSC

2SC945

DRV

2SC1959

RF=F1

KEY

AF

LM380

AF

2SC1815

MIC

VXO:可変水晶発振,LO:局部発振,VFO:可変周波数発振回路,

OSC:水晶発振,LIM:振幅制限回路,MOD:変調器,

AF:低周波増幅,MULT:てい倍回路,MIX:周波数混合,

BUFF:緩衝増幅,DRV:励振増幅,PA:電力増幅,

BPF:帯域通過フィルタ,LPF:低域通過フィルタ,

slide5

第 6 送信機(自作、TX-502)

F=50.620MHz

OSC

2SC1815

PA

2SC1815

LPF

RF=50.620MHz

AF

LM386

MIC

VXO:可変水晶発振,LO:局部発振,VFO:可変周波数発振回路,

OSC:水晶発振,LIM:振幅制限回路,MOD:変調器,

AF:低周波増幅,MULT:てい倍回路,MIX:周波数混合,

BUFF:緩衝増幅,DRV:励振増幅,PA:電力増幅,

BPF:帯域通過フィルタ,LPF:低域通過フィルタ,

CFIL:セラミックフィルタ

slide6

LPF

VXO:可変水晶発振,LO:局部発振,VFO:可変周波数発振回路,

OSC:水晶発振,LIM:振幅制限回路,MOD:変調器,

AF:低周波増幅,MULT:てい倍回路,MIX:周波数混合,

BUFF:緩衝増幅,DRV:励振増幅,PA:電力増幅,

BPF:帯域通過フィルタ,LPF:低域通過フィルタ,

CFIL:セラミックフィルタ

第 7 送信機(自作、TX-505)

F=16.873MHz

VXO

2SK241

MULT ×3

2SK241

BUFF

2SC1815

DRV

2SC1815

PA

2SC1384

RF = 50.620 MHz

AF

2SC1815

AF

LM386

MIC

slide7

第 8 送信機(自作、TX-502-7)

F=7.0445MHz

OSC

2SC1815

PA

2SC1815

LPF

RF=7.0445MHz

AF

LM386

MIC

VXO:可変水晶発振,LO:局部発振,VFO:可変周波数発振回路,

OSC:水晶発振,LIM:振幅制限回路,MOD:変調器,

AF:低周波増幅,MULT:てい倍回路,MIX:周波数混合,

BUFF:緩衝増幅,DRV:励振増幅,PA:電力増幅,

BPF:帯域通過フィルタ,LPF:低域通過フィルタ,

CFIL:セラミックフィルタ

slide8

第 9 送信機(自作、QP-7)

F1=7.003/7.040MHz

PA

2SC1957

LPF

OSC

2SC945

DRV

2SC1959

RF=F1

KEY

VXO:可変水晶発振,LO:局部発振,VFO:可変周波数発振回路,

OSC:水晶発振,LIM:振幅制限回路,MOD:変調器,

AF:低周波増幅,MULT:てい倍回路,MIX:周波数混合,

BUFF:緩衝増幅,DRV:励振増幅,PA:電力増幅,

BPF:帯域通過フィルタ,LPF:低域通過フィルタ,

slide9

第 10 送信機(自作、RM-40)

F1=7.003/7.040MHz

LPF

OSC

2N4401

DRV

2N4401

PA

2N2222A

RF=F1

KEY

VXO:可変水晶発振,LO:局部発振,VFO:可変周波数発振回路,

OSC:水晶発振,LIM:振幅制限回路,MOD:変調器,

AF:低周波増幅,MULT:てい倍回路,MIX:周波数混合,

BUFF:緩衝増幅,DRV:励振増幅,PA:電力増幅,

BPF:帯域通過フィルタ,LPF:低域通過フィルタ,

slide10

第 11 送信機(自作、QP-7)

F1=7.025MHz

PA

2SC1957

LPF

VXO

2SC945

DRV

2SC1959

RF=F1

KEY

VXO:可変水晶発振,LO:局部発振,VFO:可変周波数発振回路,

OSC:水晶発振,LIM:振幅制限回路,MOD:変調器,

AF:低周波増幅,MULT:てい倍回路,MIX:周波数混合,

BUFF:緩衝増幅,DRV:励振増幅,PA:電力増幅,

BPF:帯域通過フィルタ,LPF:低域通過フィルタ,
