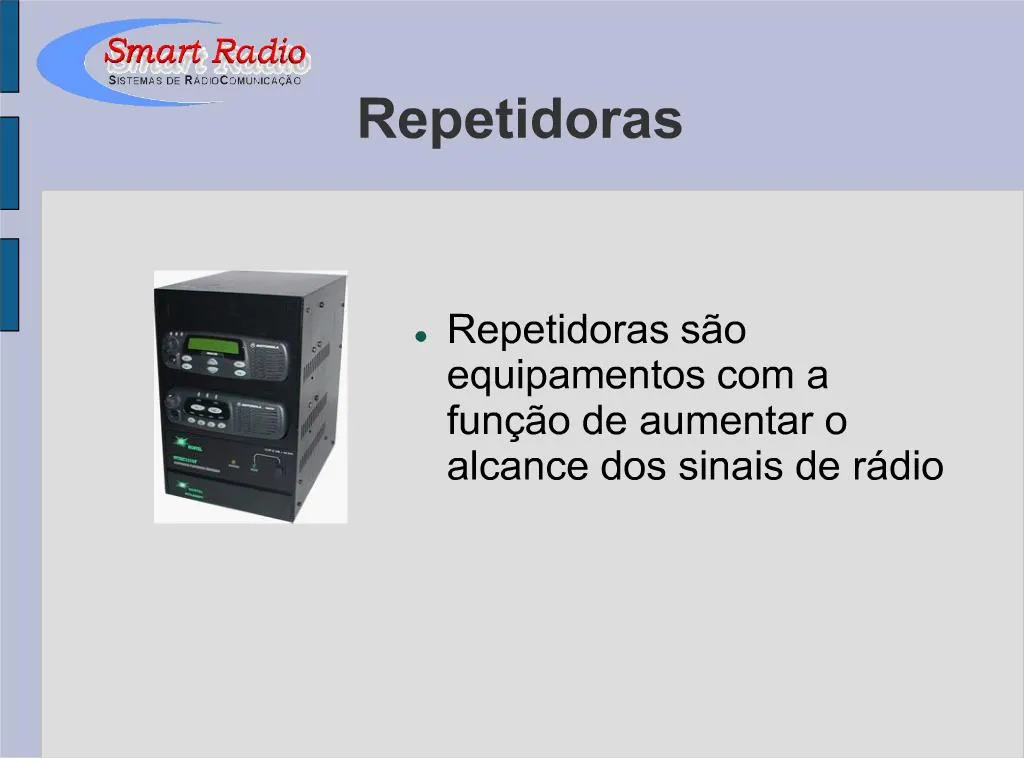

    1. Repetidoras Repetidoras são equipamentos com a função de aumentar o alcance dos sinais de rádio

    3. Repetidoras Basicamente cada repetidora é composta por: 2 Rádios Fonte de Alimentação Duplexador Gabinete Controladora

    4. Repetidoras Abaixo vemos diagrama em blocos com o caminho dos sinais

    5. Repetidoras Para Funcionamento adequado os rádios precisam ser programados para: Enviar tipo de áudio correto: Silenciado e de- enfatizado ou Não silenciado e plano Aceitar comando de Ptt (transmissão)? Sinalizar para a interface quando estão recebendo

    6. Repetidoras Tipos de áudio 1.Silenciado RX e de- enfatizado Usado com a controladora R2100 Advance O rádio receptor envia para a controladora áudio equalizado, sem ruído quando não está recebendo e também sem o subtom Já o transmissor neste modo deve transmitir pela entrada de microfone (pino 2 do conector de acessórios) onde também equalizará o áudio

    7. Repetidoras Tipos de áudio 2. Não silenciado e plano Usado com a controladora COM2300 O rádio receptor envia para a controladora áudio plano, com ruído quando não está recebendo e deixa passar o subtom Já o transmissor neste modo deve transmitir pela entrada flat (plana) (pino 5 do conector de acessórios) onde também deixará passar o subtom para transmissão

    8. Repetidoras Cada modelo / marca de rádio tem suas peculiaridades na programação

    9. Repetidoras Toda R2100 Advance já sai pré configurada para operar

    10. Repetidoras

    11. Repetidoras

    12. Repetidoras

    13. Repetidoras

    14. Repetidoras

    15. Repetidoras

    16. Repetidoras

    17. Repetidoras

    18. Repetidoras

    19. Repetidoras

    20. Repetidoras

    21. Repetidoras

    22. Repetidoras

    23. Sinalização

    24. Sinalização

    25. Sinalização

    26. Sinalização

    27. Sinalização
