Presentation Transcript

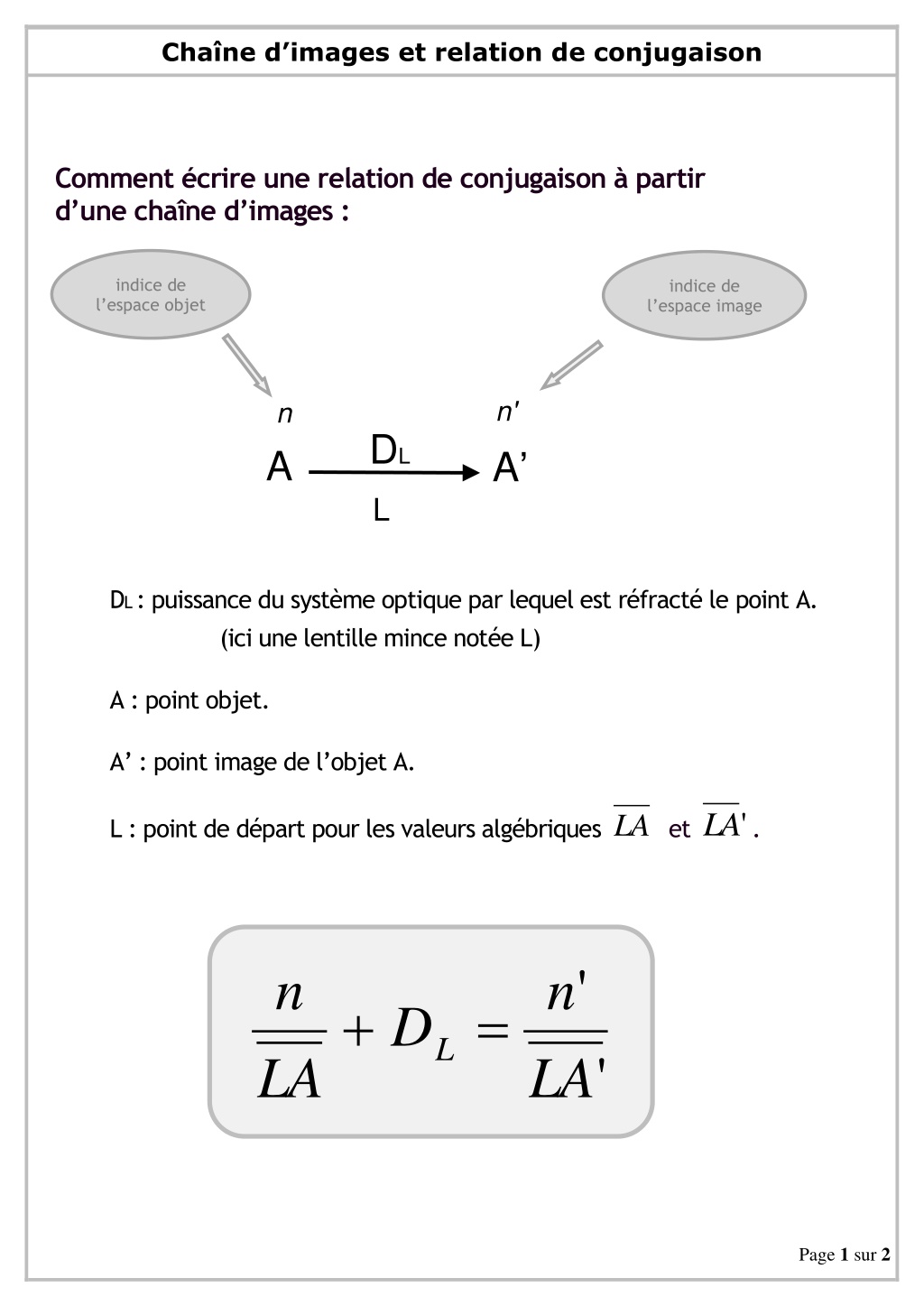

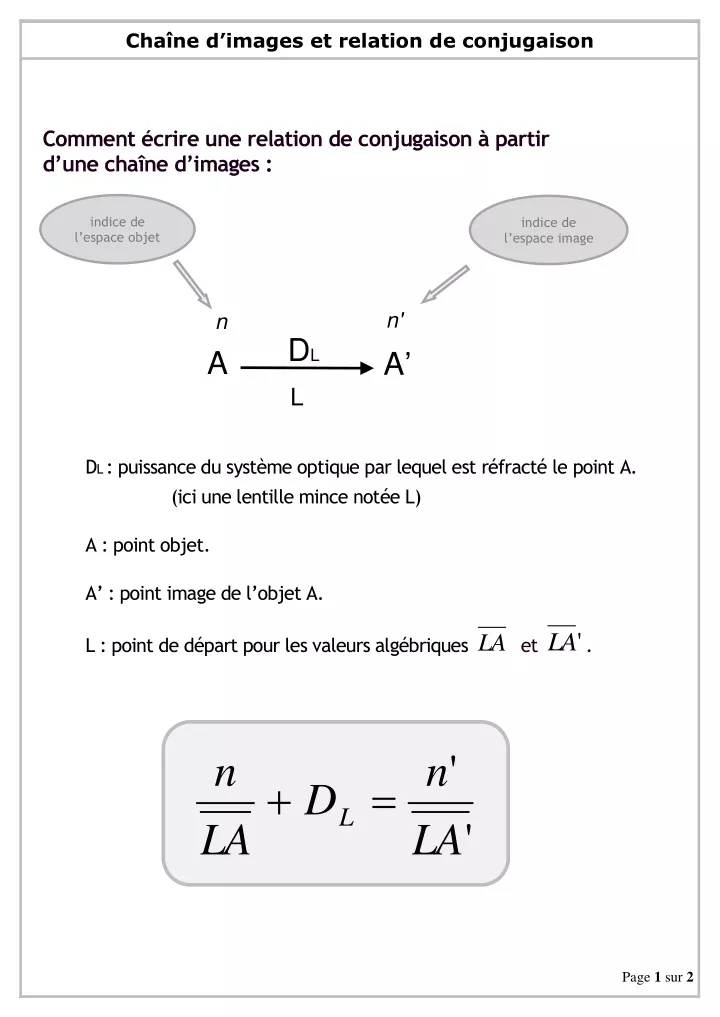

  1. Chaîne d’images et relation de conjugaison Comment écrire une relation de conjugaison à partir d’une chaîne d’images : indice de l’espace objet indice de l’espace image n' n DL A A’ L DL : puissance du système optique par lequel est réfracté le point A. (ici une lentille mince notée L) A : point objet. A’: point image de l’objet A. ' LA . L : point de départ pour les valeurs algébriques LA et ' n n + L= D ' LA LA Page 1 sur 2

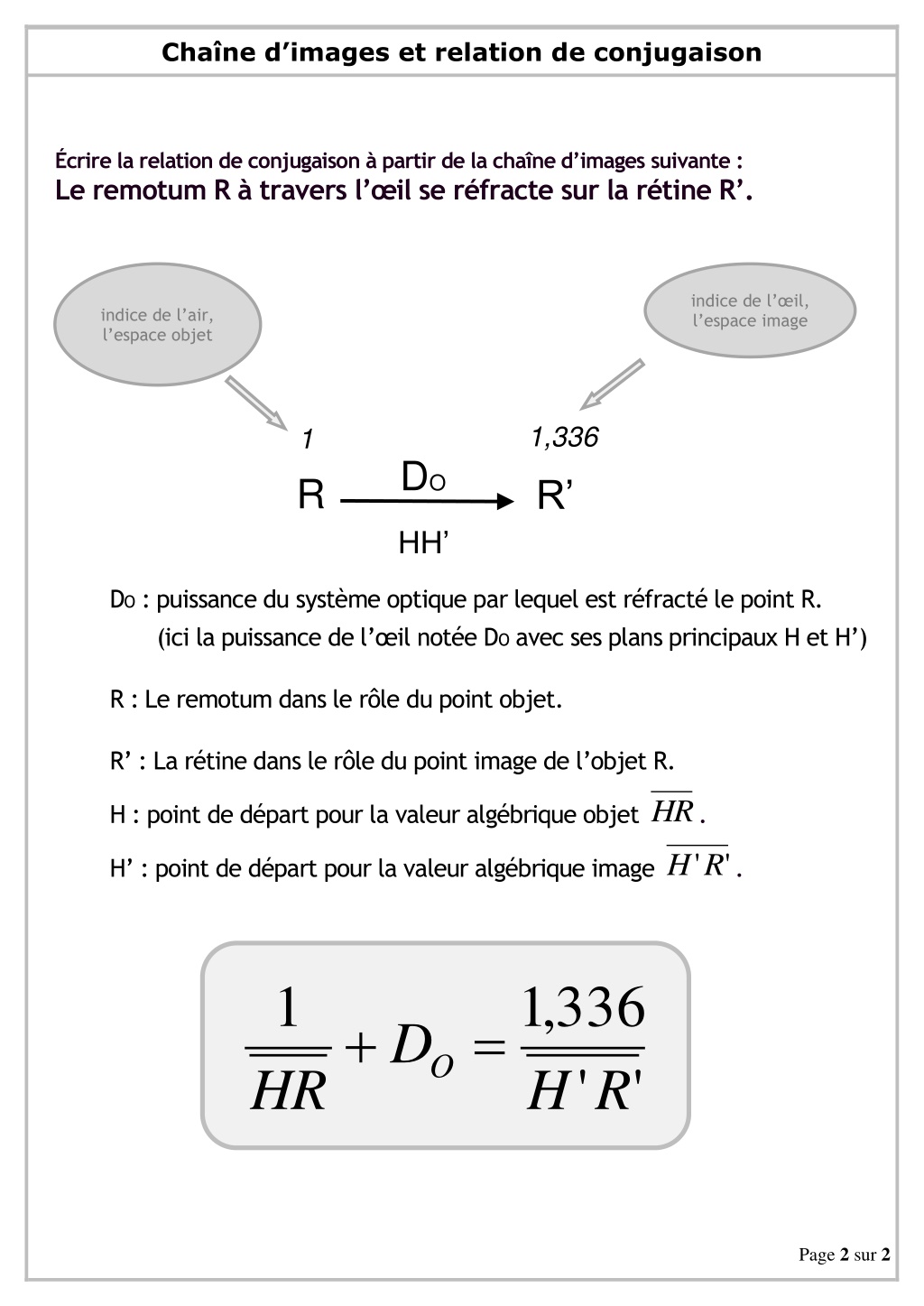

  2. Chaîne d’images et relation de conjugaison Écrire la relation de conjugaison à partir de la chaîne d’images suivante : Le remotum R à travers l’œil se réfracte sur la rétine R’. indice de l’œil, l’espace image indice de l’air, l’espace objet 1,336 1 DO R R’ HH’ DO : puissance du système optique par lequel est réfracté le point R. (ici la puissance de l’œil notée DOavec ses plans principaux H et H’) R : Le remotum dans le rôle du point objet. R’ : La rétine dans le rôle du point image de l’objet R. H : point de départ pour la valeur algébrique objet HR. 'R ' H H’ : point de départ pour la valeur algébrique image . 1 , 1 336 R H + O= D ' ' HR Page 2 sur 2
