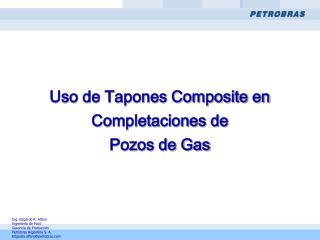

  1. Uso de Tapones Composite en Completaciones de Pozos de Gas Ing. Edgardo R. Alfaro Ingeniería de Pozo Gerencia de Producción Petrobras Argentina S. A. Edgardo.alfaro@petrobras.com

  2. Agenda • Tecnología Composite • Ambiente de uso de los Tapones Composite • Aplicaciones • Problemas • Análisis de un caso • Conclusiones

  3. Tecnología Composite • Construcción de los CBP • Distintos tipos en la industria • Aplicaciones de los distintos tipos • Disponibilidad

  4. Tecnología Composite • Los Tapones están construidos de materiales especiales plástico, fibras y cerámico. • Dos Modelos • CBP Ciego • CBP de bola • Diseño de Mordazas en Oposición, permite su rotación con fresa de manera casi completa. • Gomas Empaquetadoras de alta resistencia. • Soportan altas presiones diferenciales. • Varias marcas disponibles en el mercado.

  5. Agenda • Tecnología Composite • Ambiente de uso de los Tapones Composite • Aplicaciones • Problemas • Análisis de un caso • Conclusiones

  6. Ambiente de uso • Su aplicación es en reservorios de múltiples arenas estimuladas. • Permite separar niveles productivos fracturados y mantiene las zonas inferiores estimuladas “vivas” (no ahogadas). • Conducen el gas de las zonas inferiores estimuladas ayudando al “flowback” de la zona superior recién fracturada (de bola). • Permiten aislar las zonas para operar con seguridad (ciegos).

  7. Agenda • Tecnología Composite • Ambiente de uso de los Tapones Composite • Aplicaciones • Problemas • Análisis de un caso • Conclusiones

  8. Aplicaciones • Se utilizaron de manera individual o combinados • Se usaron para: • Marcar fondo de pozo • Separar zonas productivas manteniendo el pozo “vivo”. • Aislar pozo “vivo” de la superficie para realizar operaciones en boca de pozo.

  9. Agenda • Tecnología Composite • Ambiente de uso de los Tapones Composite • Aplicaciones • Problemas • Análisis de un caso • Conclusiones

  10. Problemas encontrados • Imposibilidad de realizar bombeos diagnósticos usando CBP de bola. • Profundidades de fijación relativas a las zonas muy diferentes. • Presiones operativas diferentes para el tapón composite seleccionado. • Selección errónea de orificios en superficie durante la rotación del tapón.

  11. Bombeo diagnostico y Tapón Composite • La primera zona inferior fracturada, esta aislada con un tapón composite de bola. • Se realiza el bombeo diagnostico de la segunda zona y se observa la declinatoria de presión. • Durante la declinatoria se produce en algún momento un equilibrio de presiones que provoca una perturbación en el registro de presión. • Siendo: • P1 presión poral zona inferior • P2 presión poral zona superior • Los casos posibles son tres: • P1< P2 • P1 = P2 • P1> P2

  12. CASO N° 2: P2 = P1 CASO N° 1: P2 > P1 P2 DP = 0 P2 P2 P1 DP(-) P1 DP P1 CASO N° 3: P2 < P1

  13. Punzado Superior Pfondo H relleno Tapón Composite Pformación H fijación Punzado Inf. Fracturado Profundidad de fijación • No hay criterios definidos de selección de profundidades. • El criterio normal es usar el de cementación a presión. • Análisis realizados • Posicionamiento cerca del punzado inferior: • Columna de agente de sostén muy larga. • Fluencia no adecuada de la zona inferior. • Excesiva cantidad de agente de sostén a limpiar posteriormente. • Posicionamiento cerca del punzado superior: • Poco agente de sostén sobre el tapón. • Fluencia mas efectiva. • Poca cantidad de agente de sostén a limpiar. • Aumenta el riesgo de librado por expansión del casing. • CRITERIO UTILIZADO • Fijar tapón Composite en cuerpo de casing (lejos de la cupla). • Distancia de 5 a 7 metros del punzado superior. • Probar hermeticidad a la máxima presión estimada.

  14. Presiones operativas • Selección del Tapón Composite. • Presión de reservorio inferior (menor a la estimada). • Presión diferencial (mayor a la esperada). • Alto riesgo de librado del tapón durante la operación. • Se diseña una planilla de selección de Tapón Composite. • Es CLAVE conocer con la mayor precisión la presión de la zona inferior.

  15. Planilla de diseño

  16. Orificios de circulación 23 mm • Los Tapones Composite se rotan con Coil Tubing, Motor de Fondo y Fresa de diseño especial. • Durante el fresado del tapón se desprende material de distintos tamaños. • Estos trozos pueden taponar el circuito de limpieza en superficie. Luego hay que cerrar el pozo para limpiarlo. • La experiencia mostró que el orificio adecuado oscila entre 16 y 20 mm para evitar su obstrucción.

  17. Experienciasrealizadas

  18. Descripción general

  19. Ensamblaje de fondo y coiled tubing

  20. Fluido utilizado

  21. Tapón y boca de pozo

  22. Distribución de Tapones en el pozo

  23. Rota 1° Tapón Rota 3° Tapón Rota 4° Tapón Rota 2° Tapón Cartas Operativas

  24. Rota 6° Tapón Rota 5° Tapón Rota 7° Tapón Cartas Operativas

  25. Ciego Tiempos netos de rotación insumidos

  26. Agenda • Tecnología Composite • Ambiente de uso de los Tapones Composite • Aplicaciones • Problemas • Análisis de un caso • Conclusiones

  27. Conclusiones • Se presenta una herramienta de gran utilidad en las completaciones de reservorios de gas cerrados. • De fácil fijación operativa. Con cable ó Coil Tubing. • Operación con el pozo “vivo”. • Fresado simple. • Pueden utilizarse combinados con tapones de bola y ciegos.

  28. GRACIAS
