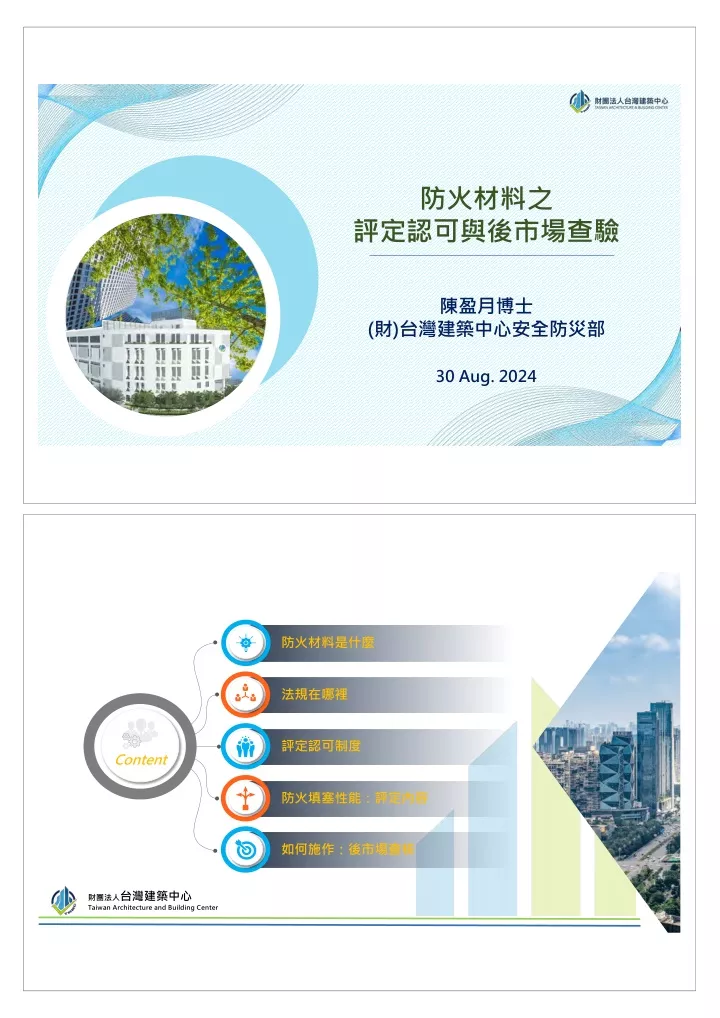

1. 防火材料之 評定認可與後市場查驗 陳盈月博士 (財)台灣建築中心安全防災部 30 Aug. 2024 防火材料是什麼 法規在哪裡 評定認可制度 Content 防火填塞性能：評定內容 如何施作：後市場查核 財團法人台灣建築中心 Taiwan Architecture and Building Center

2. 防火材料是什麼 財團法人台灣建築中心 Taiwan Architecture and Building Center 防火材料 是什麼 4 屋頂 Roof Structure 樑、柱、樓板（RC/SRC/SC with fire proof) Skin 外牆 內牆 帷幕牆 Interior 裝修材料 室內牆 電梯 乘場門 防火門 防火窗 防火 閘門 遮煙 門扇 防火 填塞 Open 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024

3. 為什麼需要防火材料 5 遮煙門 防火門/窗 防止延燒 （火、煙） 電梯乘場門 防火閘門 外牆 防火填塞 帷幕牆層間塞 維持 建築物 樓板 Exhaust carbon 減少可燃物 樑/柱 屋頂 裝修材料 Fire Growth 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024 防火材料的重要性 6 火災 特性 防火目標 室內裝修對策 地毯、窗簾、布幕、展示用廣 告及其它指定物品，必須具防 焰性能。 防止起火，微小火源著 火能自行熄滅。 引燃期 防止燃燒成長以達成初 期滅火之目的，抑或延 緩火災成長速度以爭取 逃生避難時間。 防止火災繼續擴大，防 止延燒至其他區劃空間， 防止延燒至鄰棟建築物。 建築物內部牆面及天花板之裝 修材料應為耐燃材料。 成長期 分界牆或分間牆應為防火構造 或使用不然材料及具有相當防 火時效。 旺盛期 衰退期 防止二次點燃及在燃燒。防止外來可燃材料的加入。 資料來源：原田和典、建築火災のメカニズムと火災安全設計、ｐ91、財団法 人日本建築センター、平成19 年12 月25 日 資料來源：火災安全設計 ，ｐ13，財団法人日本建築センター 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024

4. 防火材料的生命法意 與 財產法意 7 維護公共安全 阻擋 煙蔓延 火延燒 延 長 人 員 避 難 時 間 維持建築物功能 人命安全 配 合 自 動 減 火 設 備 發 揮 滅 火 功 能 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024 開口部的重要性 8 Start ① 防火區劃規劃 危害物的隔離 ②區劃構件、開口構件、隔間貫穿區劃部分規劃 ③預測各防火區劃的火災特性，計算等效火災持續時間(tfe) 耐 火 性 能 不 足 構 件 設 計 變 更 ④區劃構件隔熱性能的等效耐火時間(tre)的計算 避難路徑 的確保 ⑤ 開口材料防焰性能的等效耐火時間(tre)的計算 ⑥區劃貫穿部防焰性能等效耐火時間(tre)計算 ⑦區劃構件、開口構件、區劃貫穿部耐火性能確認 消防活動 的支援性 tfe≦ tre? No Yes ⑧關於防止外部火災延燒的確認 建築物的 防止崩塌 ⑨關於區劃接合部之關聯確認 End 資料來源：建築ど火災，(社)日本火災センター 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024 Start ① 防火區劃規劃 ②區劃構件、開口構件、隔間貫穿區劃部分規劃

5. 建築物 の 防止延燒 9 建築技術規則建築設計施工編 第 四 節 防火區劃 挑空區劃 面積區劃 特定用途空間區劃 層（戶）間區劃 電扶梯間/昇降機區劃 貫穿部區劃 防火區劃之防火門窗 資料來源：火災安全上的区画，財団法人日本建築センター 其他類似部分區劃垂直貫穿樓地板之管道 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024 法規在哪裡 財團法人台灣建築中心 Taiwan Architecture and Building Center

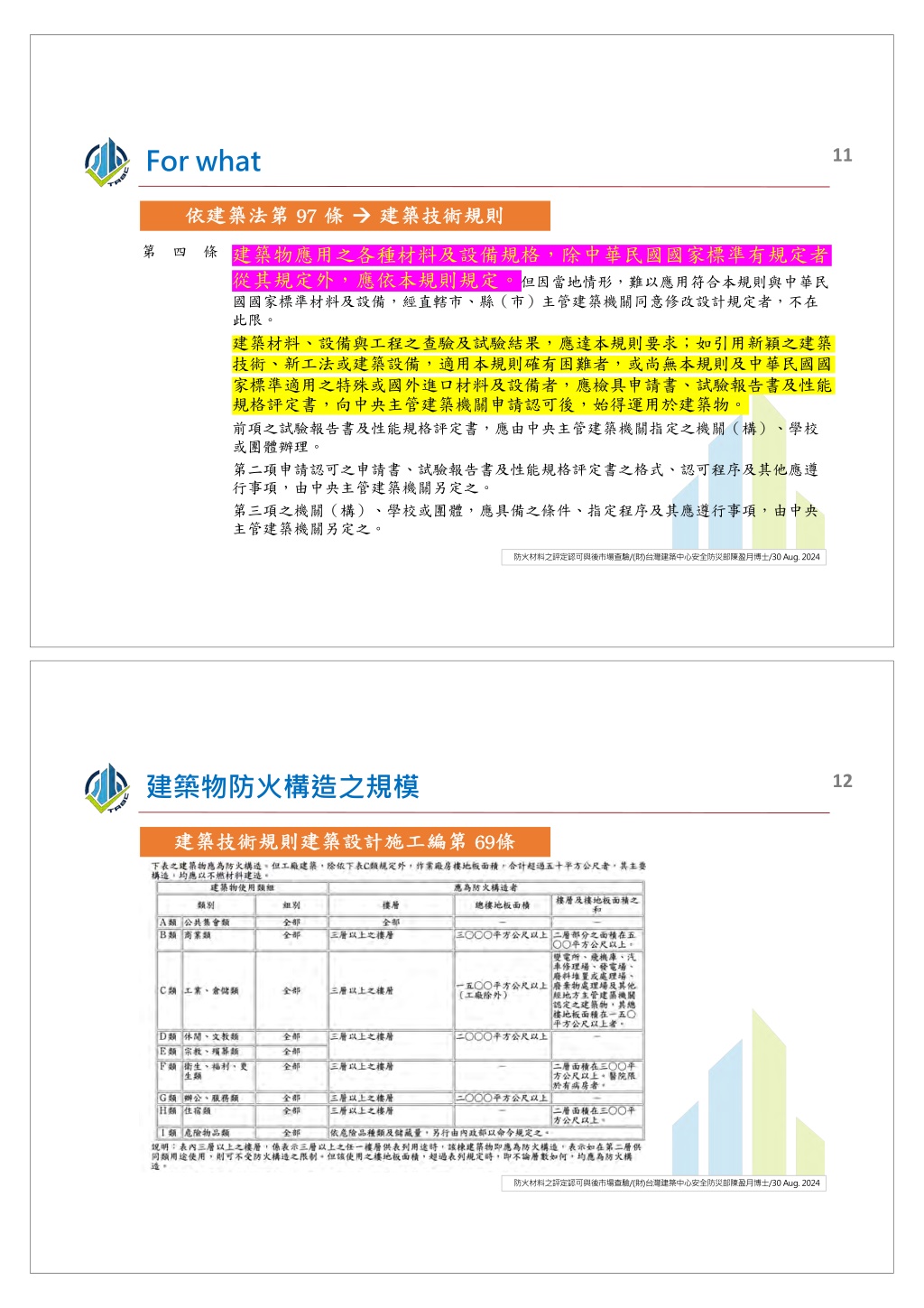

6. For what 11 依建築法第 97 條 依建築法第 97 條 à à 建築技術規則 建築技術規則 第 四 條建築物應用之各種材料及設備規格，除中華民國國家標準有規定者 從其規定外，應依本規則規定。但因當地情形，難以應用符合本規則與中華民 國國家標準材料及設備，經直轄市、縣（市）主管建築機關同意修改設計規定者，不在 此限。 建築材料、設備與工程之查驗及試驗結果，應達本規則要求；如引用新穎之建築 技術、新工法或建築設備，適用本規則確有困難者，或尚無本規則及中華民國國 家標準適用之特殊或國外進口材料及設備者，應檢具申請書、試驗報告書及性能 規格評定書，向中央主管建築機關申請認可後，始得運用於建築物。 前項之試驗報告書及性能規格評定書，應由中央主管建築機關指定之機關（構）、學校 或團體辦理。 第二項申請認可之申請書、試驗報告書及性能規格評定書之格式、認可程序及其他應遵 行事項，由中央主管建築機關另定之。 第三項之機關（構）、學校或團體，應具備之條件、指定程序及其應遵行事項，由中央 主管建築機關另定之。 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024 建築物防火構造之規模 12 建築技術規則建築設計施工編第 69條 建築技術規則建築設計施工編第 69條 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024

7. 建築物防火構造應備防火時效 13 建築技術規則建築設計施工編第 70條 建築技術規則建築設計施工編第 70條 層數 自頂層起不超 過四層之各樓層 自頂層起超過四層至 十四層之各樓層 自頂層起第十五層以上 之各樓層 主要構造 承重牆 樑 柱 樓地板 1小時 1小時 1小時 1小時 0.5小時 1小時 2小時 2小時 2小時 0.5小時 2小時 3小時 3小時 2小時 0.5小時 屋頂 誰認定 防火性能 認可制 簽證制 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024 什麼是簽證制 14 建築技術規則建築設計施工編第 71 建築技術規則建築設計施工編第 71 ～ ～ 73 條 73 條 3小時 2小時 1小時 1.鋼筋混凝土造或鋼骨鋼筋混凝土造。 2.鋼骨造而覆以鐵絲網水泥粉刷其厚度在8cm以上（使 用輕骨材時為7cm）或覆以磚、石或空心磚，其厚度 在9cm以上者（使用輕骨材時為8cm）。 1.鋼筋混凝土造或鋼骨鋼筋混 凝土造。 2.鋼骨混凝土造之混凝土保護 層厚度在5cm以上者。 3.鋼骨造覆以鐵絲網水泥粉刷 其厚度在6cm以上（使用輕 骨材時為5cm）以上，或覆 以磚、石或空心磚，其厚度 在7cm以上者（水泥空心磚 使用輕質骨材得時為6cm）。 1.鋼筋混凝土造、鋼骨鋼筋混凝土造或 鋼骨混凝土造。 2.鋼骨造而覆以鐵絲網水泥粉刷其厚度 在4cm以上（使用輕骨材時為3cm以 上），或覆以磚、石或水泥空心磚， 其厚度在5cm以上者（水泥空心磚使 用輕骨材時得為4cm）。 3.鋼骨造屋架、但自地板面至樑下端應 在4m以上，而構架下面無天花板或 有不燃材料造或耐燃材料造之天花板 者。 1.鋼筋混凝土造、鋼骨鋼筋混凝土造或 鋼骨混凝土造。 2.鋼骨造而覆以鐵絲網水泥粉刷其厚度 在4cm以上（使用輕骨材時得為3cm） 或覆以磚、石或水泥空心磚，其厚度 在5cm以上者。 樑 短邊寬度在40cm以上並符合左列規定者： 1.鋼筋混凝土造或鋼骨鋼筋混凝土造。 2.鋼骨混凝土造之混凝土保護層厚度在6cm以上者。 3.鋼骨造而覆以鐵絲網水泥粉刷，其厚度在9cm以上 （使用輕骨材時為8cm）或覆以磚、石或空心磚，其 厚度在9cm以上者（使用輕骨材時為8cm）。 短邊寬25公分以上，並符合 下列規定者： 1.鋼筋混凝土造或鋼骨鋼筋混 凝土造。 2.鋼骨混凝土造之混凝土保護 層厚度在5cm以上者。 柱 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024 3小時 2小時 1小時

8. 什麼是簽證制 15 建築技術規則建築設計施工編第 71 建築技術規則建築設計施工編第 71 ～ ～ 73 條 73 條 2小時 1小時 1.鋼筋混凝土造或鋼骨鋼筋混凝土造厚度在10cm以上，且鋼骨 混凝土造之混凝土保護層厚度在3cm以上者。 2.鋼骨造而雙面覆以鐵絲網水泥粉刷，其單面厚度在4cm以上， 或雙面覆以磚、石或空心磚，其單面厚度在5cm以上者。但 用以保護鋼骨構造之鐵絲網水泥砂漿保護層應將非不燃材料 部分之厚度扣除。 3.木絲水泥板二面各粉以厚度1cm以上之水泥砂漿，板壁總厚 度在8cm以上者。 4.以高溫高壓蒸氣保養製造之輕質泡沫混凝土板，其厚度在 7.5cm以上者。 5.中空鋼筋混凝土版，中間填以泡沫混凝土等其總厚度在12cm 以上，且單邊之版厚在5cm以上者。 1.鋼筋混凝土造或鋼骨鋼筋混凝土造厚度在10cm以上者。 2.鋼骨造而雙面覆以鐵絲網水泥粉刷或混凝土，其單面厚度在 5cm以上者。但用以保護鋼鐵之鐵絲網水泥砂漿保護層應將 非不燃材料部分扣除。 1.鋼筋混凝土造、鋼骨鋼筋混凝土造或鋼骨混凝土造厚度 在7cm以上者。 2.鋼骨造而雙面覆以鐵絲網水泥粉刷，其單面厚度在3cm 以上或雙面覆以磚、石或水泥空心磚，其單面厚度在4cm 以上者。但用以保護鋼骨之鐵絲網水泥砂漿保護層應將非 不燃材料部分扣除。 3.磚、石造、無筋混凝土造或水泥空心磚造，其厚度在 7cm以上者。 牆 1.鋼筋混凝土造或鋼骨鋼筋混凝土造厚度在7cm以上。 2.鋼骨造而雙面覆以鐵絲網水泥粉刷或混凝土，其單面厚 度在4cm以上者。但用以保護鋼骨之鐵絲網水泥砂漿保護 層應將非不燃材料部分扣除。 樓 地 板 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024 2小時 1小時 什麼是簽證制 16 建築技術規則建築設計施工編第 74 條 建築技術規則建築設計施工編第 74 條 一、非承重外牆： 經中央主管建築機關認可具有半小時以上之防火時效者。 二、屋頂： (一)鋼筋混凝土造或鋼骨鋼筋混凝土造。 (二)鐵絲網混凝土造、鐵絲網水泥砂漿造、用鋼鐵加強之玻璃磚造或鑲嵌鐵絲網玻璃造。 (三)鋼筋混凝土（預鑄）版，其厚度在四公分以上者。 (四)以高溫高壓蒸汽保養所製造之輕質泡沫混凝土板。 三、樓梯： (一)鋼筋混凝土造或鋼骨鋼筋混凝土造。 (二)鋼造。 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024

9. 什麼是認可制 17 認可制 ß ß 建築師 à à 簽證制 設計 其他經中央主管建築機關認可 具有同等以上之防火性能者 監造 建築技術規則有關規格式構造 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024 評定認可制度 財團法人台灣建築中心 Taiwan Architecture and Building Center

10. 防火材料試驗評價及認證制度 19 內政部指定評定機構 內政部指定實驗室 建築新技術 新工法新設 備及新材料 評定 (出具評定書) 認可 試驗 (出具認可通知書) 認可三年可使用 (出具測試報告) 出具日三年內提出 2021年內政部委託 依據經濟部標準檢 驗局參考ISO制訂之 中國國家標準測試 得以展延一次 追蹤管理 • 依據：建築技術規則總則編第4條第4項： 建築材料、設備與工程…如引用新穎之建築技術、新工法或建築設備，適用本規則確有困難者， 或尚無本規則及中華民國國家標準適用之特殊或國外進口材料及設備者，應檢具申請書、試驗報 告書及性能規格評定書，向中央主管建築機關申請認可後，始得運用於建築物。 • 建築新技術新工法新設備及新材料認可申請要點： 本要點適用下列各款之一： （一）建築新技術、新工法或新設備，適用本規則確有困難者。 （二）尚無本規則及中國國家標準適用。 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024 防火材料性能（試驗標準） 20 經內政部指定國外實驗室： - 英國 Warrinton fire Lab - 美國 UL Lab 有國家標準者 牆構件 BS 476: Part 21 UL 263 中國國家標準CNS 屋頂樓板構件 測試報告 防火區劃貫穿部材料 UL 1479 裝修耐燃 CNS 14705-1 (ISO 5660-1) CNS 12514-1 (ISO 834-1)、 CNS 12514-8 (ISO 834-8) 無國家標準 或 無指定實驗室 國外 測試報告 牆構件 屋頂樓板構件 CNS 12514-5 (ISO 834-5) 防火門 CNS 11227-1 (ISO 3008) 遮煙門 CNS 15038 (ISO 5925-1) 防火區劃貫穿部材料 CNS 15814-1 (ISO 10295-1) 防火閘門 CNS 15816 (ISO 10294-1) 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024 經內政部指定國外實驗室： - 英國 Warrinton fire Lab - 美國 UL Lab

11. 防火材料適用於建築物依據 21 分組 一 評定項目 裝修耐燃材料 室內防火牆 防火外牆 防火門 防火窗 防火捲門 防火區劃貫穿 部耐火材料 防火維修門 建築用防火電 梯門 依據建築技術規則建築設計施工編條文 第1條第28、29及30款及第88條規定 第72、73條第一款第(六)項、第(四)項 第74條第一款 第75條第三款 第75條第三款 1. 第75條第三款 2. 第79條之2第1項及第203條第1項-(具遮煙性) 第85、205及247條 二 1. 第79條之2第一款 2. 第79-2條及第203條-(具遮煙性) 1. 第75條第三款 2. 第79條之2第1項及第203條及第1項-(具遮煙性) 1. 第79-2條、第97條、第99-1條（門寬須為120CM以上）、第203條及第242條-(三面樘) 2. 第79-2條、第203條及第242條-(三面樘+門檻) 3. 第79-2條及第203條-(維修門) 4. 第79條之2第1項及第203條及第1項「昇降機道裝設之防火設備並應具有遮煙性能」及104年7月6日內政部營建署召開研商「第79條之2第1 項、第203條第1項及第242條規定」有關昇降機道裝設之防火設備遮煙性檢討會議紀錄之結論二：「…昇降機道裝設之防火設備應具有遮煙 性能之圖二複合型防火設備之具遮煙性能組件-(具遮煙性能組件) 1. 第73、72條第三款第(四)項及第71條第1款第(三)項-(樑) 2. 第73、72條第2款第(三)項及第71條第2款第(四)項-(柱) 第74條第2款第(五)項 第73、72條第四款第(三)項 1. 第73、72條第三款第(四)項及第71條第1款第(三)項-(樑) 2. 第73、72條第2款第(三)項及第71條第2款第(四)項-(柱) 第85條 建築用門遮煙 性能 建築物鋼骨被 覆材 防火屋頂板 防火樓板 防火木質膠合 梁柱 防火閘門 三 四 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024 75條第三款 新竹晴空匯火警突顯「防火填塞施作」課題 22 貫穿防火區劃牆壁或樓地板之風管， 應在貫穿部位任一側之風管內裝設防 火閘門或閘板，其與貫穿部位合成之 構造，並應具有一小時以上之防火時 效。 貫穿防火區劃牆壁或樓地板之電力管 線、通訊管線及給排水管線或管線匣， 與貫穿部位合成之構造，應具有一小 時以上之防火時效。 高層建築物各種配管管材均應以不燃 材料製成或包覆，其貫穿防火區劃 之施作應符合本編第八十五條、第八 十五條之一規定。 高層建築物內之給排水系統，屬防火 區劃管道間內之幹管管材或貫穿區劃 部分已施作防火填塞之水平支管，得 不受前項不燃材料規定之限制。 第 第85條 條 第 第247條 -高層建築物- 條 貫 穿 五、排煙口、排煙風道（管）及其他 與火煙之接觸部份，均應以不燃 材料建造，排煙風道（管）之構 造，應符合本編第五十二條第三、 四款之規定，其貫穿防煙壁部 份之空隙，應以水泥砂漿或以不 燃材料填充。 給水管、瓦斯管、配電管及其他 管路均應以不燃材料製成，其貫 通防火區劃時，貫穿部位與防 火區劃合成之構造應具有二小時 以上之防火時效。 第 第205條 -地下建築物- 條 第 第101條 條 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024

12. 新竹晴空匯火警突顯「防火門施作」課題 23 防火構造建築物內之挑空部分、昇降階梯 間、安全梯之樓梯間、昇降機道、垂直 貫穿樓板之管道間及其他類似部分， 應以具有一小時以上防火時效之牆壁、防 火門窗等防火設備與該處防火構造之樓地 板形成區劃分隔。昇降機道裝設之防火設 備應具有遮煙性能。管道間之維修門 並應具有一小時以上防火時效及遮煙性能。 超過一層之地下建築物，其樓梯、昇 降機道、管道及其他類似部分，與其 他部分之間，應以具有一小時以上防 火時效之牆壁、防火門窗等防火設備 予以區劃分隔。樓梯、昇降機道裝設 之防火設備並應具有遮煙性能。管道 間之維修門應具有一小時以上防火 時效及遮煙性能。 建築設備編第 2-1 條 管道 第 第79-2條 第 第203條 條 條 第 第85-1條 條 各類場所消防第 235 條 電氣設備之管道間應有足夠之空間容 納各電氣系統管線。 其與電信、給水排水、消防、燃燒、 空氣調節及通風等設備之管道間採合 併設置時，電氣管道與給水排水管、 消防水管、燃氣設備之供氣管路、空 氣調節用水管等管道應予以分隔。 緊急供電系統之配線除依用戶用電設備裝 置規則外，並依下列規定： • 電源回路之配線，依下列規定，施予 耐燃保護： • 電線裝於金屬導線管槽內，並埋設於 防火構造物之混凝土內，混凝土保護 厚度為二十毫米以上。但在使用不燃 材料建造，且符合建築技術規則防火 區劃規定之管道間，得免埋設。 各種電氣、給排水、消防、空 調等設備開關控制箱設置 於防火區劃牆壁時，應以 不破壞牆壁防火時效性能之方 式施作。 前項設備開關控制箱嵌裝於防 火區劃牆壁者，該牆壁仍應具 有一小時以上防火時效。 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024 防火填塞性能：評定內容 財團法人台灣建築中心 Taiwan Architecture and Building Center

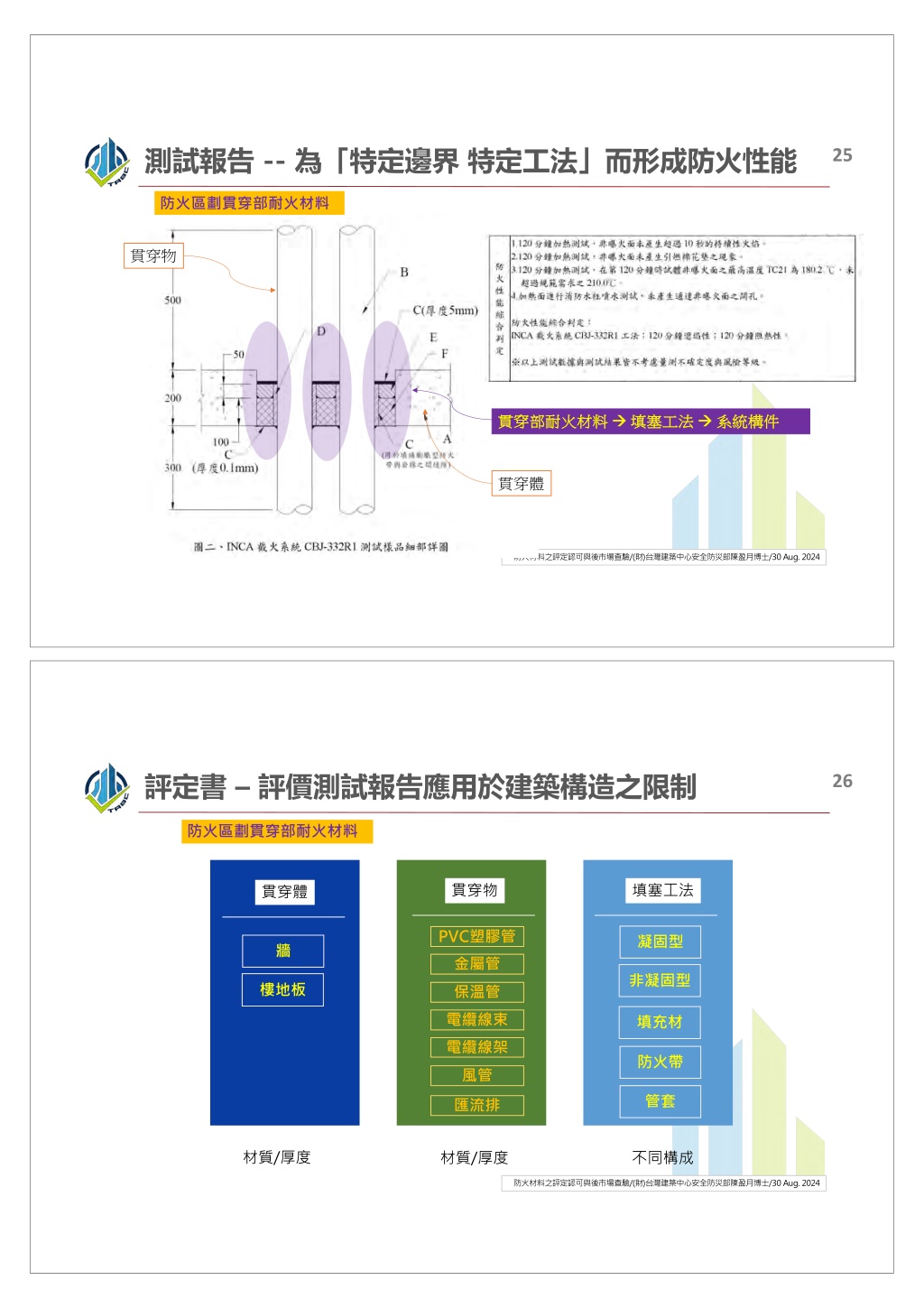

13. 測試報告 -- 為「特定邊界 特定工法」而形成防火性能 25 防火區劃貫穿部耐火材料 貫穿物 貫穿部耐火材料 貫穿部耐火材料à à填塞工法 填塞工法à à系統構件 系統構件 貫穿體 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024 評定書 – 評價測試報告應用於建築構造之限制 26 防火區劃貫穿部耐火材料 貫穿物 填塞工法 貫穿體 PVC塑膠管 金屬管 保溫管 電纜線束 電纜線架 風管 凝固型 牆 非凝固型 樓地板 填充材 防火帶 管套 匯流排 材質/厚度 材質/厚度 不同構成 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024

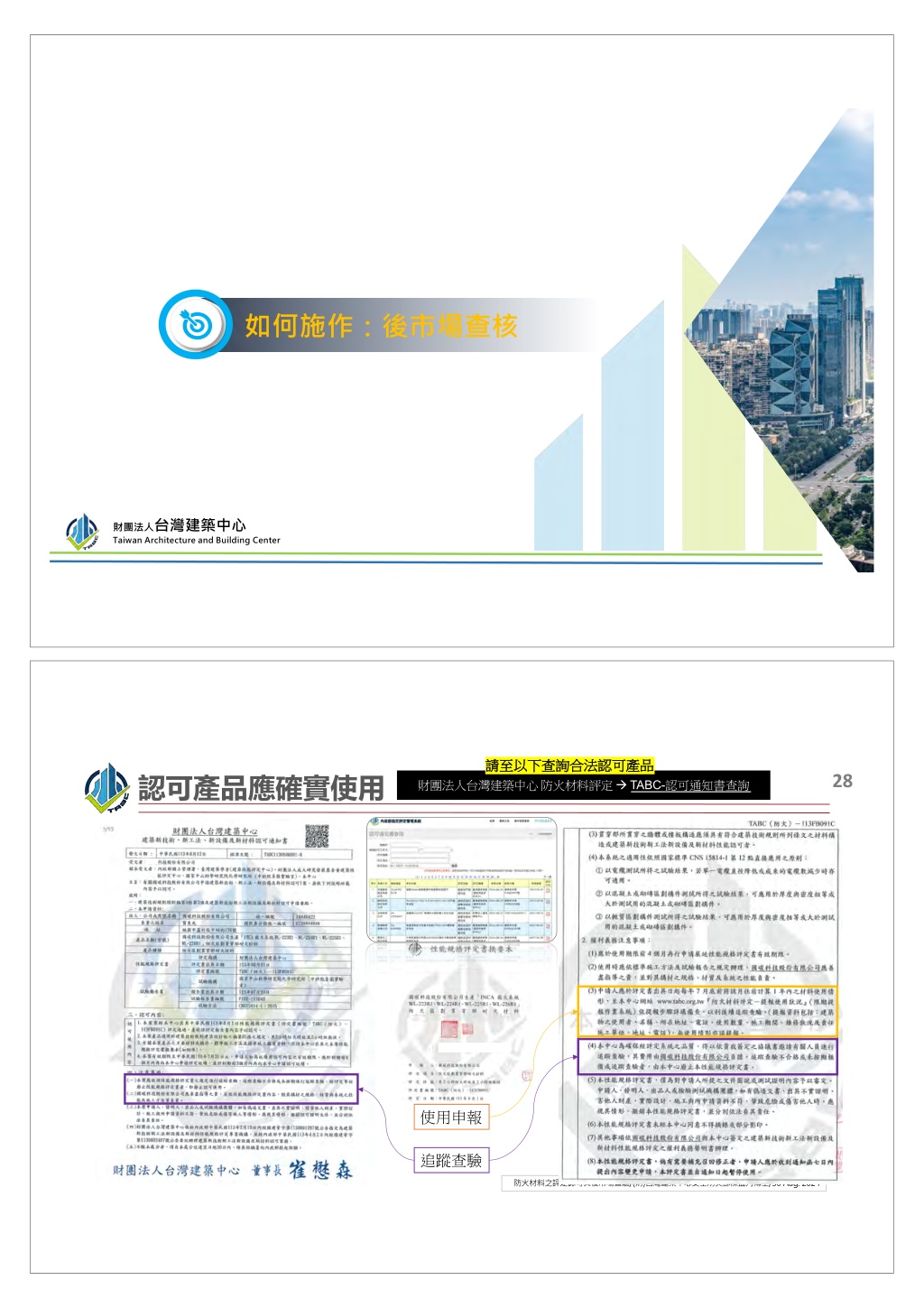

14. 如何施作：後市場查核 財團法人台灣建築中心 Taiwan Architecture and Building Center 請至以下查詢合法認可產品 請至以下查詢合法認可產品 28 認可產品應確實使用 財團法人台灣建築中心防火材料評定à TABC-認可通知書查詢 使用申報 追蹤查驗 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024

15. 29 認可產品應確實使用-追蹤查驗：外觀查核 現場追蹤查驗 提出申請 繳交費用 查驗前會議 查驗結論 1. 貫穿材：管徑大小 l現場施作管徑大或小於認可管徑 2. 貫穿體： 2-1 施作牆/樓板厚 l 現場施作之大或小於認可厚度 l 現場施作之構造 2-1 現場開口大於認可核定開口 l 現場施作之大或小於認可厚度應如何判定？ 3. 填塞材： 3-1 現場查核工法 l 工法構成是否相符 l 一孔一貫穿材，或，一孔多貫穿材 3-2填塞間隙如何判定？ 3-3 填塞厚度及規格 l 現場施作完成無法拆除 l 填塞厚度、濕膜 1. 工程現場概況實照。 2. 現場工程告示牌實照 或 地方建管單位核發之施工證明 文件 或 含建築師(設計師)簽章之設計圖說。 3. 如工程代表方對查驗小組之到訪提出其它要求事項 （例出具個人證件或配戴安全帽等），請申請人與工 程代表方於查驗前確認並準備妥適，於提出查驗申請 時記載於查驗申請表內備註欄位。 4. 施工自主檢查表、相關品管資料。 5. 材料來源證明（進口報單、出廠或出貨證明）。 6. 材料品質證明（例：鋼材品質證明、無輻射污染證明、 材質成分試驗證明）。 7. 施工、完工照片。 8. 樣品。 無法拆卸量測 無法拆卸量測 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024 30 認可產品-後市場推動 On line On line 文件查核- 使用申報 現場查核 性能查核 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024

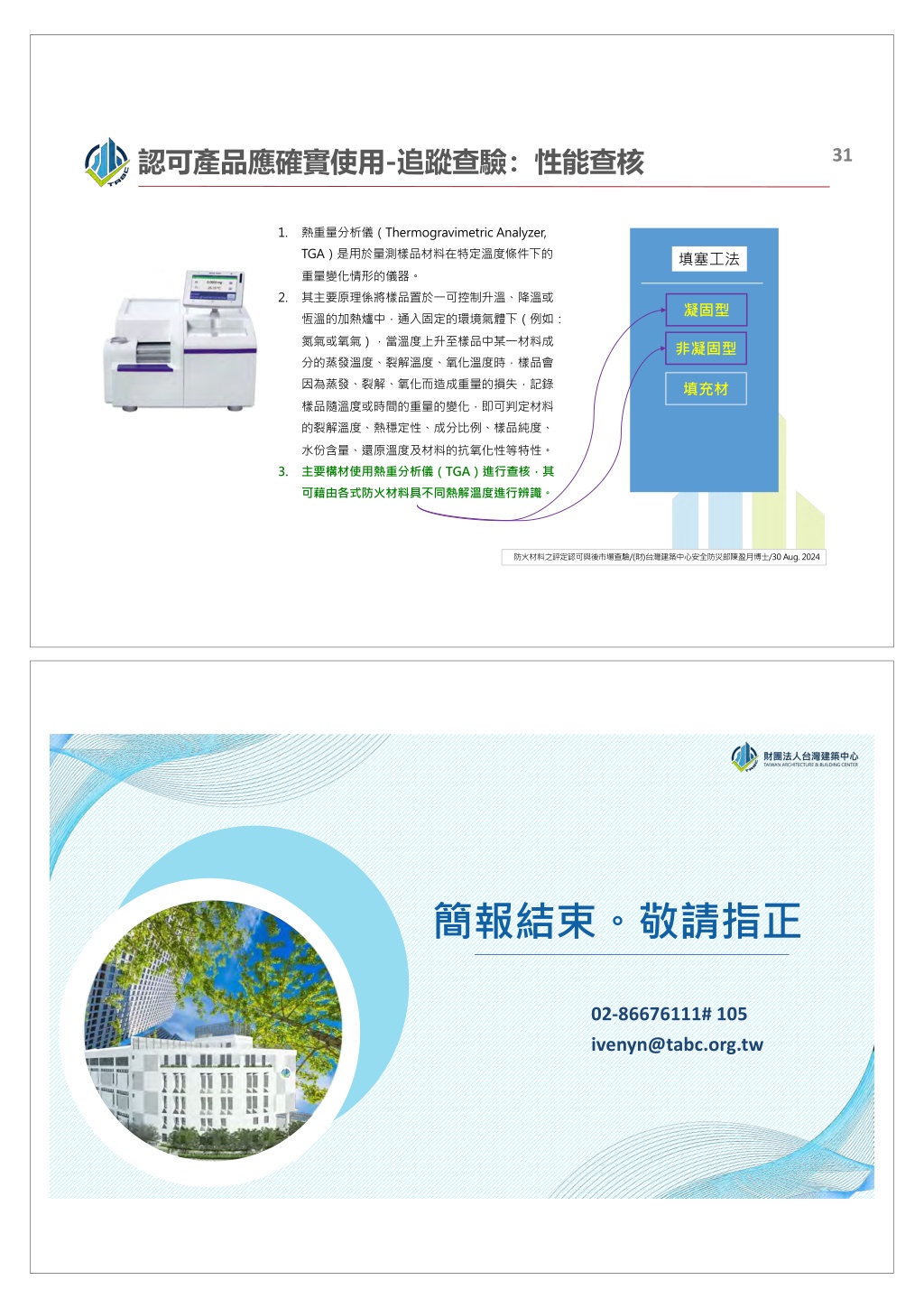

16. 31 認可產品應確實使用-追蹤查驗：性能查核 1. 熱重量分析儀（Thermogravimetric Analyzer, TGA）是用於量測樣品材料在特定溫度條件下的 填塞工法 重量變化情形的儀器。 其主要原理係將樣品置於一可控制升溫、降溫或 恆溫的加熱爐中，通入固定的環境氣體下（例如： 2. 凝固型 氮氣或氧氣），當溫度上升至樣品中某一材料成 分的蒸發溫度、裂解溫度、氧化溫度時，樣品會 因為蒸發、裂解、氧化而造成重量的損失，記錄 非凝固型 填充材 樣品隨溫度或時間的重量的變化，即可判定材料 的裂解溫度、熱穩定性、成分比例、樣品純度、 水份含量、還原溫度及材料的抗氧化性等特性。 主要構材使用熱重分析儀（TGA）進行查核，其 可藉由各式防火材料具不同熱解溫度進行辨識。 3. 防火材料之評定認可與後市場查驗/(財)台灣建築中心安全防災部陳盈月博士/30 Aug. 2024 簡報結束。敬請指正 02-86676111# 105 ivenyn@tabc.org.tw
