Presentation Transcript
slide1

오도테크

O

ODORTECH

시료채취장치

공기희석관능장치

무인 악취 포집기

휴대용 악취측정기

실시간 악취모니터링시스템

악취 농도 판별기

악취 배출량 측정장치

악취 전용 검지관

이산화탄소 측정기

O

ODORTECH

http://www.oder.co.kr

서울시 종로구 장사동 116-4 세운가 770-1호

TEL. 02-734-7911/2 FAX. 02-2268-6379

slide2

O

ODORTECH

http://www.oder.co.kr

테들라백

용도(APPLICATION)

▶ 악취 및 VOCs 샘플링에 적합

▶대기오염측정, 엔진배기가스측정,

공장배기가스측정, 석유가스성분측정

특징(FEATURES)

▶ 표준형 Sampling Bag

▶ 광범위한 기체시료의 채취

사양(SPECIFICATION)

slide3

O

ODORTECH

http://www.oder.co.kr

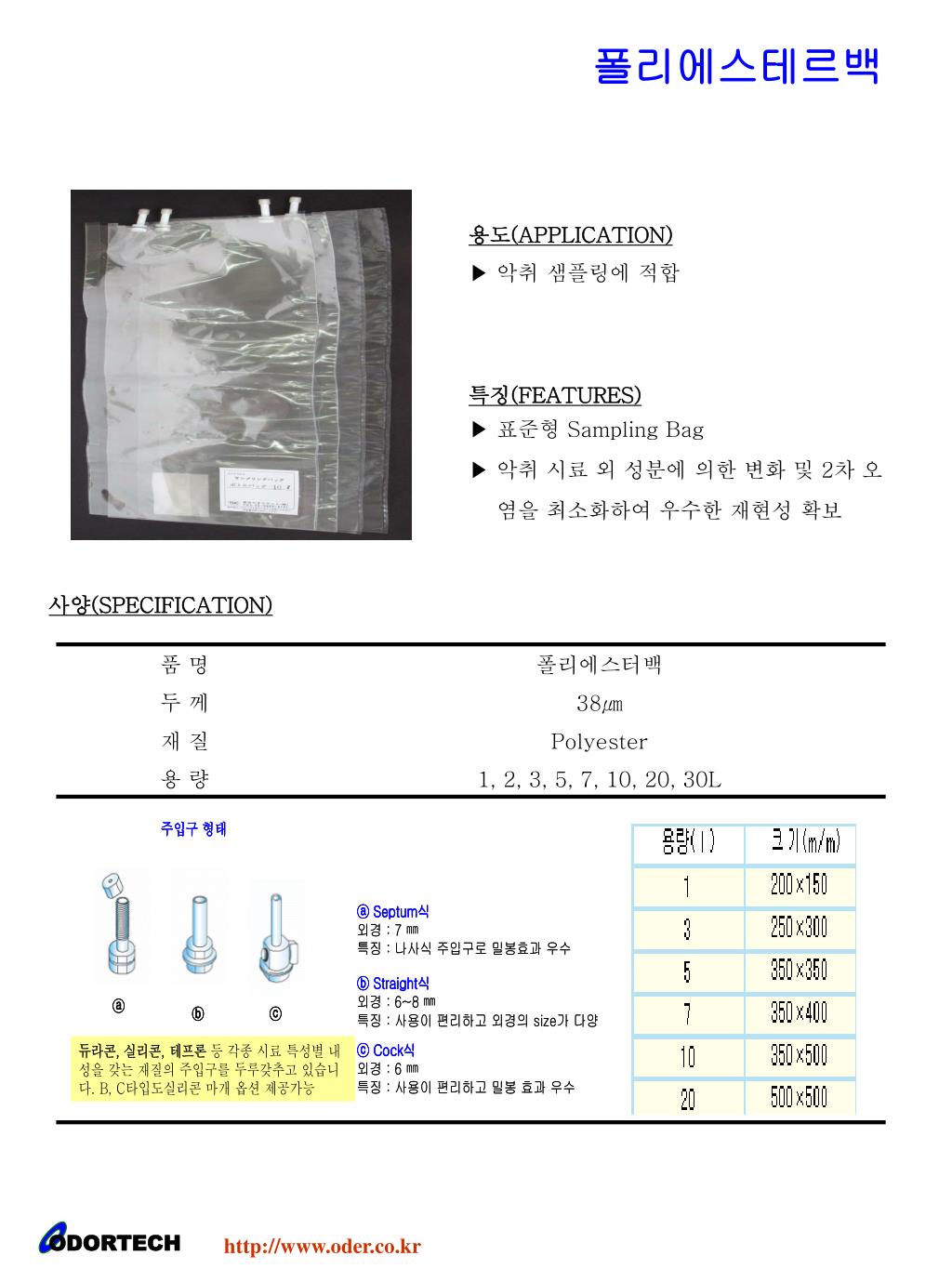

폴리에스테르백

용도(APPLICATION)

▶ 악취 샘플링에 적합

특징(FEATURES)

▶ 표준형 Sampling Bag

▶ 악취 시료 외 성분에 의한 변화 및 2차 오

염을 최소화하여 우수한 재현성 확보

사양(SPECIFICATION)

slide4

O

ODORTECH

http://www.oder.co.kr

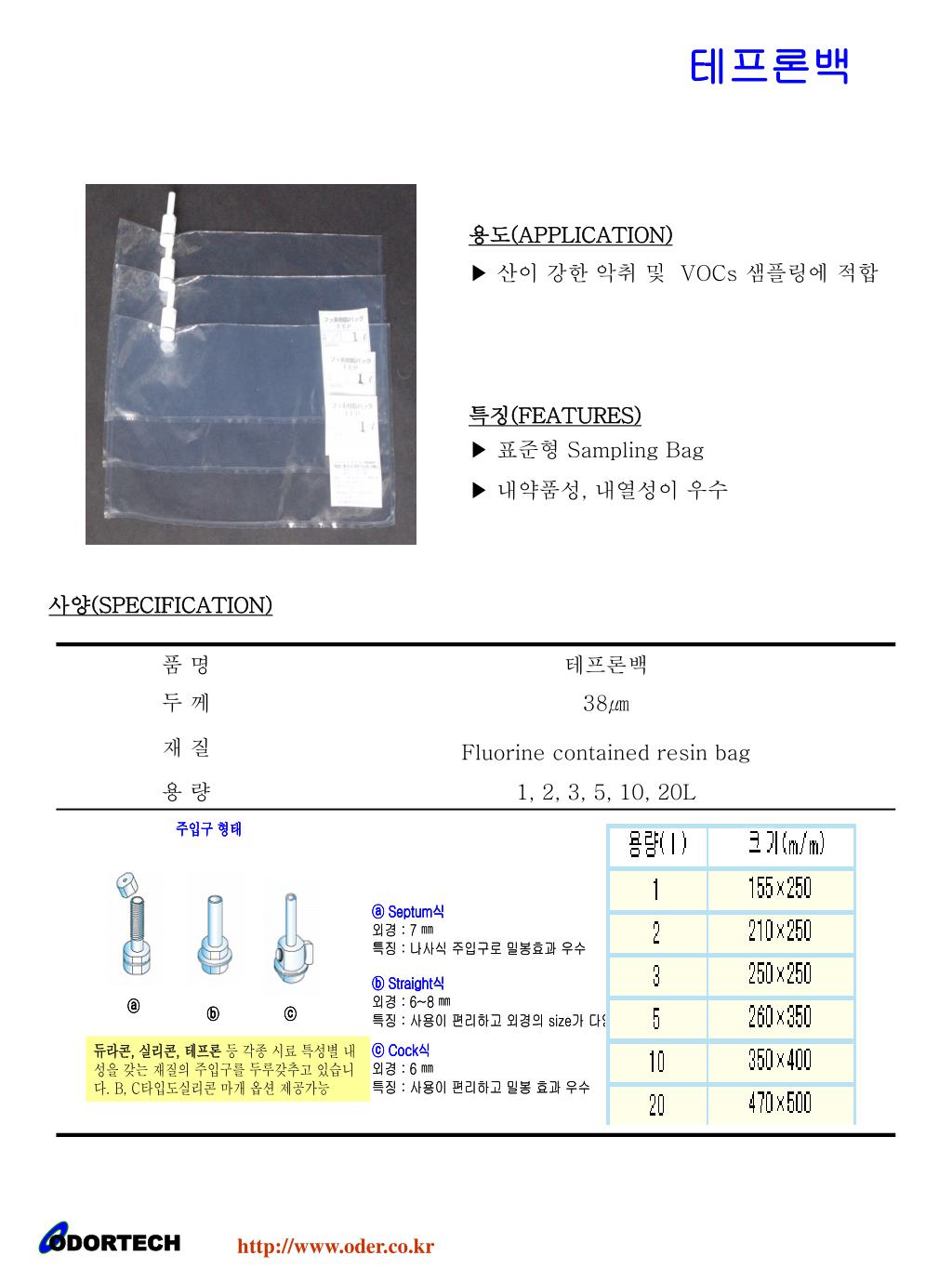

테프론백

용도(APPLICATION)

▶ 산이 강한 악취 및 VOCs 샘플링에 적합

특징(FEATURES)

▶ 표준형 Sampling Bag

▶ 내약품성, 내열성이 우수

사양(SPECIFICATION)

slide5

O

ODORTECH

http://www.oder.co.kr

알루미늄백

용도(APPLICATION)

▶ 악취 샘플링에 적합

특징(FEATURES)

▶ 표준형 Sampling Bag

▶ 자외선에 의한 열화방지

사양(SPECIFICATION)

slide6

O

ODORTECH

http://www.oder.co.kr

진공병

용도(APPLICATION)

▶ 대기 및 악취시료채취

특징(FEATURES)

▶ 진공상태 유지로 신속한 시료채취

▶ Pyrex재질로 오염물 고착시 세척용이

사양(SPECIFICATION)

slide7

O

DORTECH

http://www.oder.co.kr

시료채취펌프-1

용도(APPLICATION)

▶ 대기 및 악취시료채취

특징(FEATURES)

▶ 진공 용도

▶ 다이아프렘 펌프 사용으로 안정된 유량 유지

▶ 충전건전지 및 AC 전원사용

사양(SPECIFICATION)

slide8

O

ODORTECH

http://www.oder.co.kr

무취공기제조장치

용도(APPLICATION)

▶ 무취 공기 제조용

특징(FEATURES)

▶ 신속한 무취공기 제조

▶ Clean Air로 세척시 bag 냄새 없음

▶ 악취공정법에 따른 clean air 제조

▶ slide type 으로 트랩교체가 용이

사양(SPECIFICATION)

slide9

O

ODORTECH

http://www.oder.co.kr

자동희석장치

용도(APPLICATION)

▶ Dilution apparatus

특징(FEATURES)

▶ EN 13725 및 ASTM E 679-04 동시 만족

▶ Teflon & stainless steel 구조

▶ Triangular Forced Choice Mode

▶ 14 dilution levels(8-70,000)

▶ 5리터 샘플로 10명의 판정원 관능 검사

▶ PLC controlled testing

사양(SPECIFICATION)

slide10

O

ODORTECH

http://www.oder.co.kr

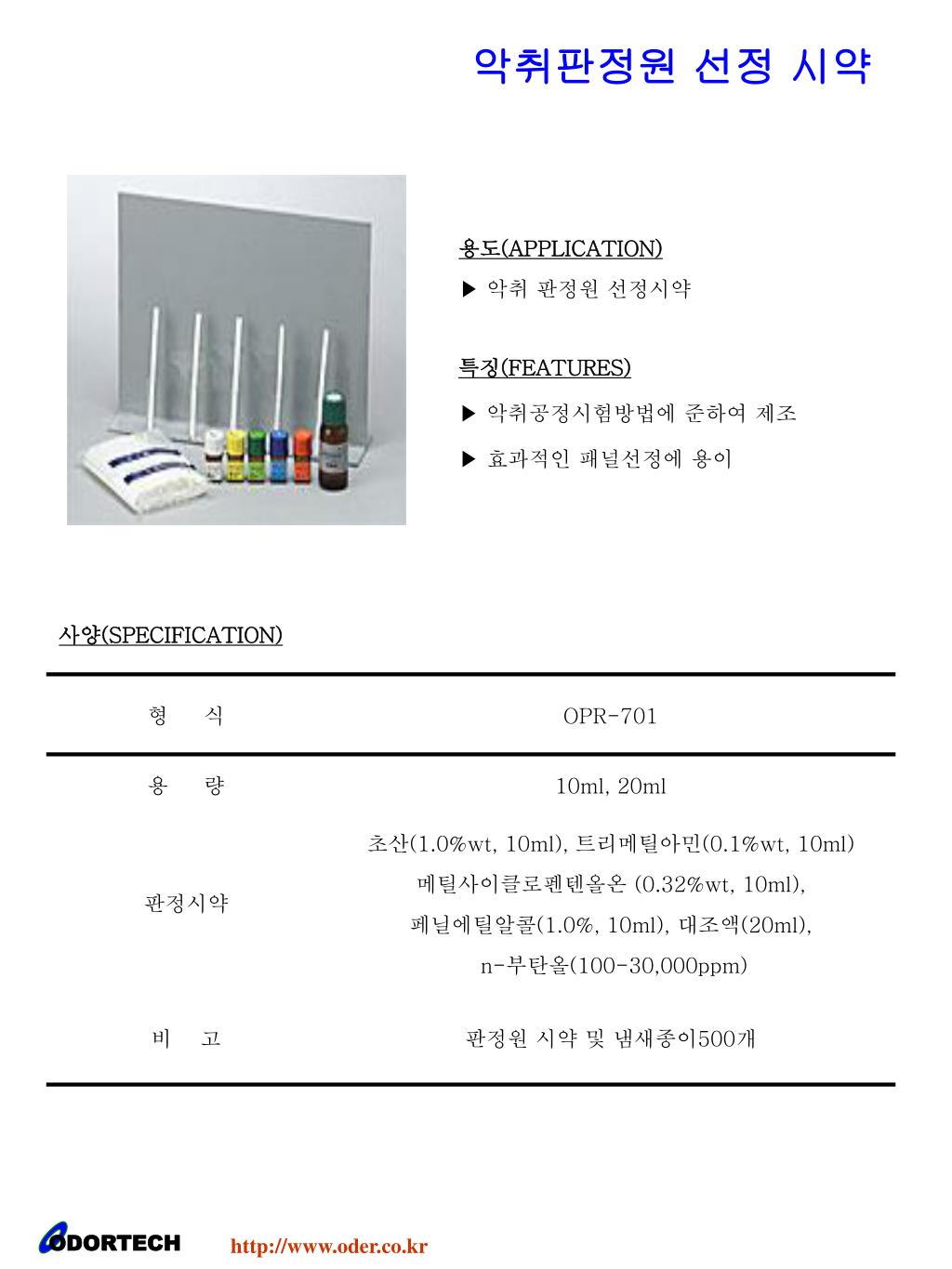

악취판정원 선정 시약

용도(APPLICATION)

▶ 악취 판정원 선정시약

특징(FEATURES)

▶ 악취공정시험방법에 준하여 제조

▶ 효과적인 패널선정에 용이

사양(SPECIFICATION)

slide11

O

DORTECH

http://www.oder.co.kr

시료 분취 실린지

용도(APPLICATION)

▶ 공기희석용 주사기

특징(FEATURES)

▶ 정확한 희석배율에 적용

▶ 유리재질로 오염물 고착시 세척용이

사양(SPECIFICATION)

slide12

O

DORTECH

http://www.oder.co.kr

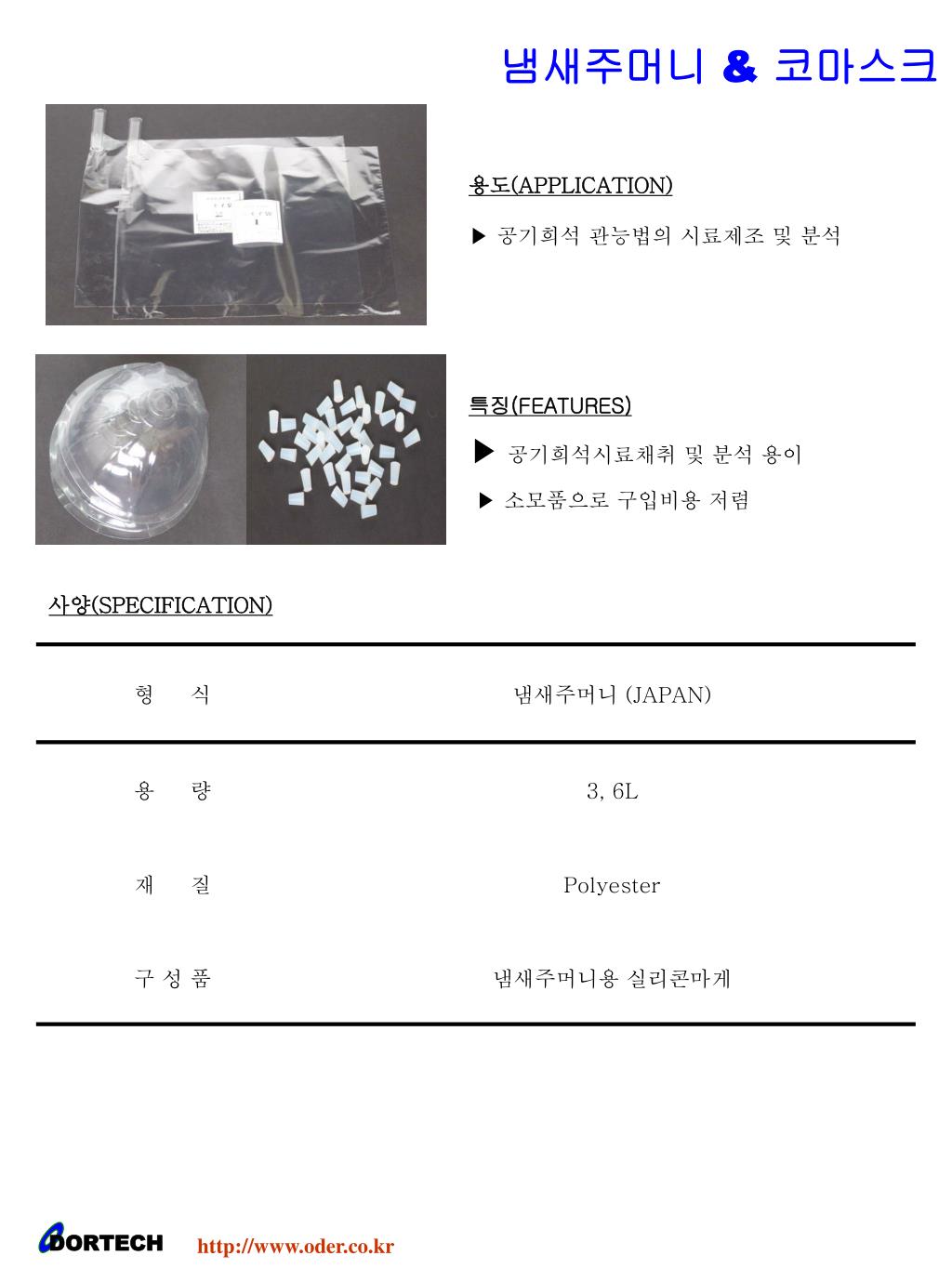

냄새주머니 & 코마스크

용도(APPLICATION)

▶ 공기희석 관능법의 시료제조 및 분석

특징(FEATURES)

▶공기희석시료채취 및 분석 용이

▶ 소모품으로 구입비용 저렴

사양(SPECIFICATION)

slide13

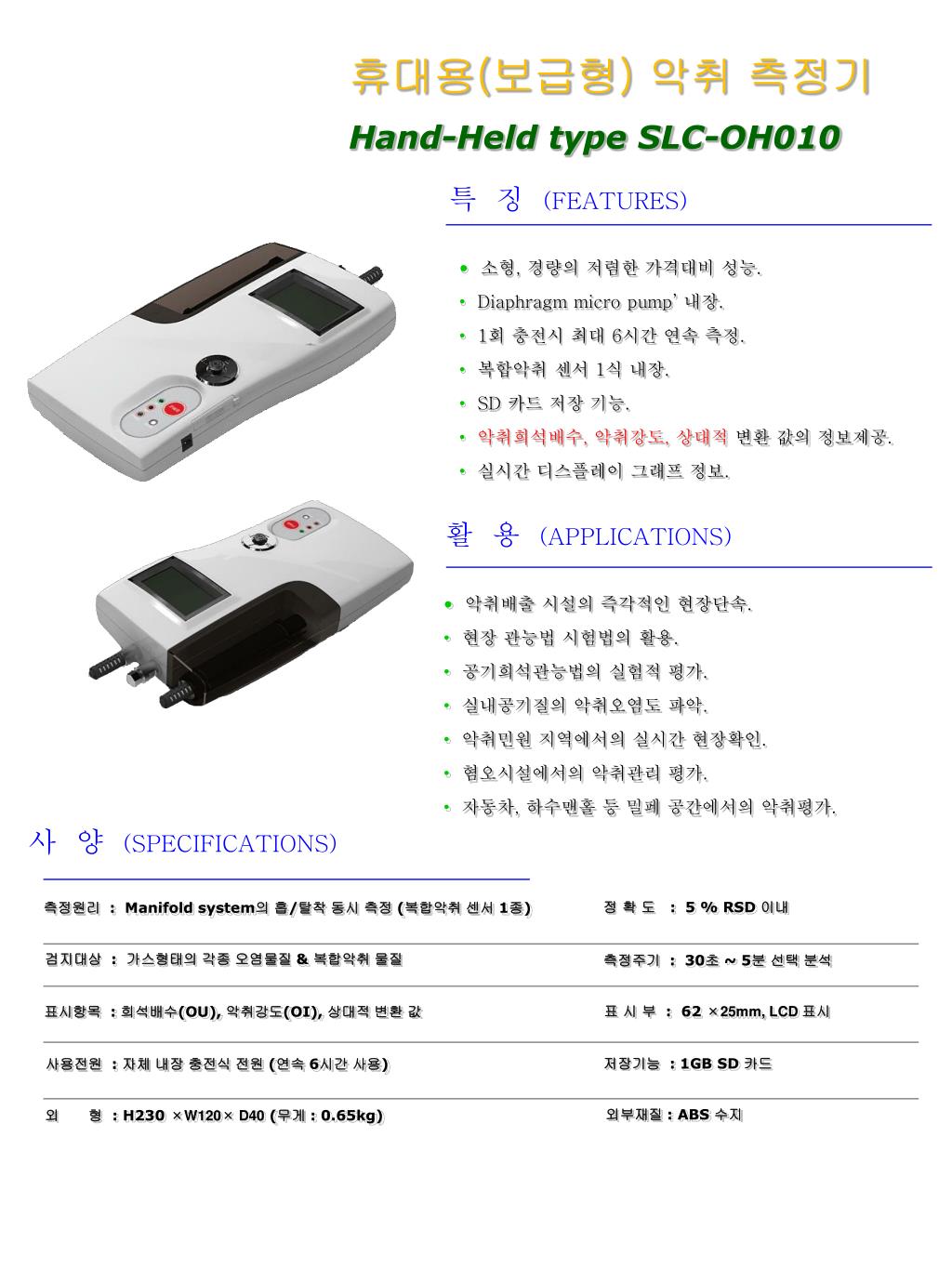

휴대용(보급형) 악취 측정기

Hand-Held type SLC-OH010

특 징 (FEATURES)

  • 소형, 경량의 저렴한 가격대비 성능.
  • Diaphragm micro pump’ 내장.
  • 1회 충전시 최대 6시간 연속 측정.
  • 복합악취 센서 1식 내장.
  • SD 카드 저장 기능.
  • 악취희석배수, 악취강도, 상대적 변환 값의 정보제공.
  • 실시간 디스플레이 그래프 정보.

활 용 (APPLICATIONS)

  • 악취배출 시설의 즉각적인 현장단속.
  • 현장 관능법 시험법의 활용.
  • 공기희석관능법의 실험적 평가.
  • 실내공기질의 악취오염도 파악.
  • 악취민원 지역에서의 실시간 현장확인.
  • 혐오시설에서의 악취관리 평가.
  • 자동차, 하수맨홀 등 밀페 공간에서의 악취평가.

사 양(SPECIFICATIONS)

정 확 도 : 5 % RSD 이내

측정원리 : Manifold system의 흡/탈착 동시 측정 (복합악취 센서 1종)

검지대상 : 가스형태의 각종 오염물질 & 복합악취 물질

측정주기 : 30초 ~ 5분 선택 분석

표 시 부 : 62 ×25mm, LCD 표시

표시항목 : 희석배수(OU), 악취강도(OI), 상대적 변환 값

저장기능 : 1GB SD 카드

사용전원 : 자체 내장 충전식 전원 (연속 6시간 사용)

외부재질 : ABS 수지

외 형 : H230 ×W120× D40 (무게 : 0.65kg)

slide14

실시간 악취 관리 시스템

Network type SLC-ON030

특 징 (FEATURES)

  • 사업장 악취관리 시스템의 최적화.
  • long Life ‘Vibrating Armature pump’ 내장.
  • 최대 9종 이상의 가스센서 확장. (반도체 & 전기화학식 센서)
  • 실시간 측정 결과의 LCD Display.
  • 무선 통신 방식의 web 관리자 Data 전송기능.
  • 악취희석배수(~3,000), 악취강도(0~5도), 단일물질농도(ppm).
  • 내부 온도 컨트롤 내장.
  • 정전 후 자동 복귀기능. (2분 내외)
  • 온도, 상대습도 동시 모니터링.
  • 풍향/풍속 기상자료 동시 모니터링.

활 용 (APPLICATIONS)

  • 다수의 광역망 모니터링 시스템 구축을 통한 악취민원 해결.
  • 악취민원 지역의 악취문제 파악.
  • 환경기초시설, 축산시설 등 주요 악취 배출원의 실시간 모니터링
  • AWS 기상 자료와 연계한 악취확산 모델링 및 공간분포 파악.
  • 대규모 악취관리 지역의 주요 악취 원인 조사.
  • 오염 방지 시설물의 처리효율관리 및 충전물질의 교체시기 관리.

사 양(SPECIFICATIONS)

정 확 도 : 5 % RSD 이내

측정원리 : Manifold system의 흡/탈착 동시 측정 (센서 최대 9종)

검지대상 : 가스형태의 오염물질 & Odor, Sulfur, Amine, VOCs

측정주기 : 1분 ~ 5분, 연속모니터링

표 시 부 : 114 ×64mm, LCD 표시

표시항목 : 희석배수(OU), 악취강도(OI), 단일가스농도(ppm)

사용전원 : 220V (약60W)

저장기능 : 1GB SD 카드 및 CDMA 무선 DATA 전송

외부재질 : Steel(컬러 분체 도장), 옥외 방수

외 형 : H812 ×W768×D243 (무게 : 39kg)

slide15

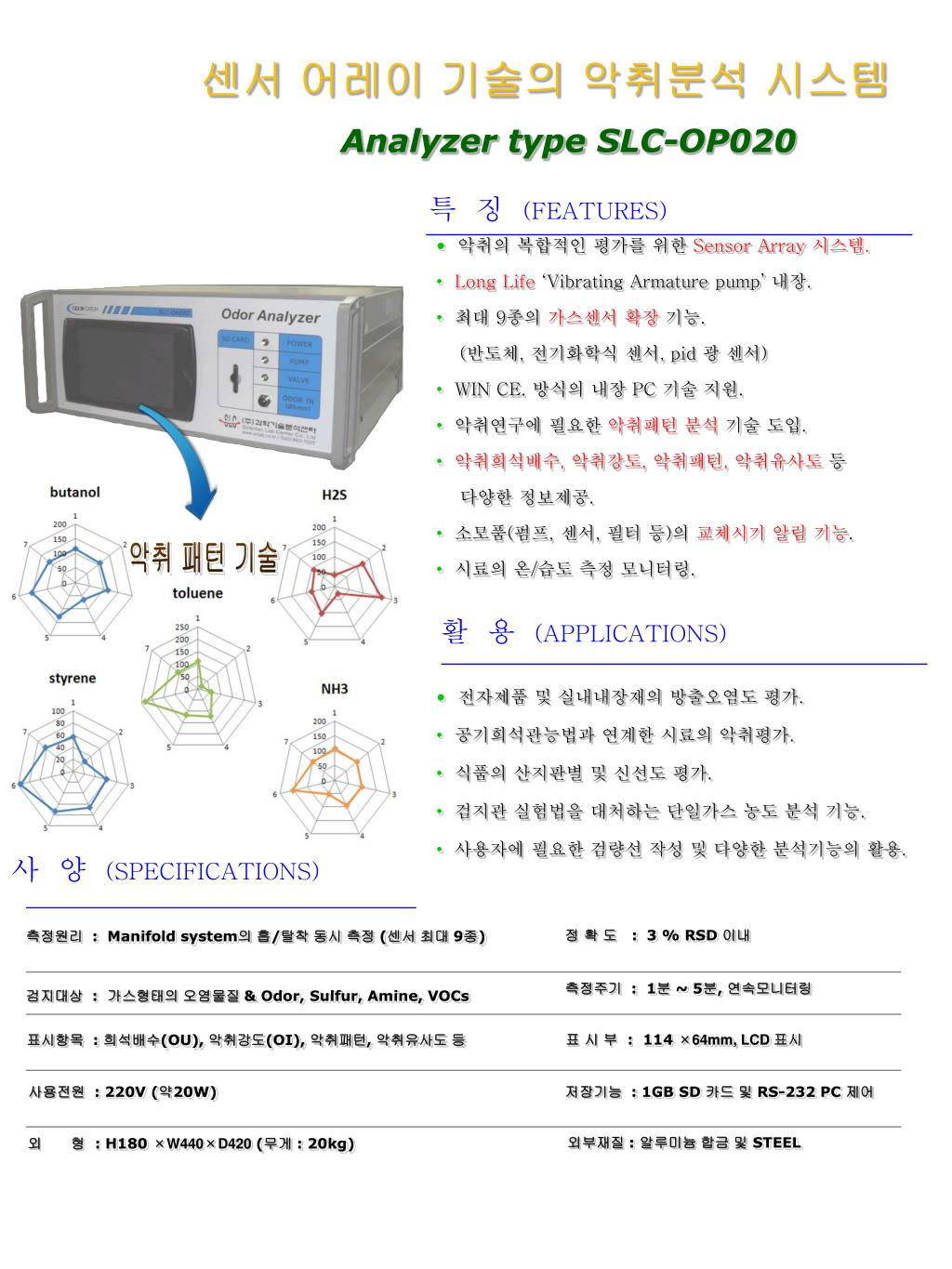

센서 어레이 기술의 악취분석 시스템

Analyzer type SLC-OP020

특 징 (FEATURES)

  • 악취의 복합적인 평가를 위한Sensor Array 시스템.
  • Long Life ‘Vibrating Armature pump’ 내장.
  • 최대 9종의 가스센서 확장 기능.
  • (반도체, 전기화학식 센서, pid 광 센서)
  • WIN CE. 방식의 내장 PC 기술 지원.
  • 악취연구에 필요한 악취패턴 분석 기술 도입.
  • 악취희석배수, 악취강도, 악취패턴, 악취유사도 등
  • 다양한 정보제공.
  • 소모품(펌프, 센서, 필터 등)의 교체시기 알림 기능.
  • 시료의 온/습도 측정 모니터링.

악취 패턴 기술

활 용 (APPLICATIONS)

  • 전자제품 및 실내내장재의 방출오염도 평가.
  • 공기희석관능법과 연계한 시료의 악취평가.
  • 식품의 산지판별 및 신선도 평가.
  • 검지관 실험법을 대처하는 단일가스 농도 분석 기능.
  • 사용자에 필요한 검량선 작성 및 다양한 분석기능의 활용.

사 양(SPECIFICATIONS)

정 확 도 : 3 % RSD 이내

측정원리 : Manifold system의 흡/탈착 동시 측정 (센서 최대 9종)

측정주기 : 1분 ~ 5분, 연속모니터링

검지대상 : 가스형태의 오염물질 & Odor, Sulfur, Amine, VOCs

표 시 부 : 114 ×64mm, LCD 표시

표시항목 : 희석배수(OU), 악취강도(OI), 악취패턴, 악취유사도 등

사용전원 : 220V (약20W)

저장기능 : 1GB SD 카드 및 RS-232 PC 제어

외부재질 : 알루미늄 합금 및 STEEL

외 형 : H180 ×W440×D420 (무게 : 20kg)

slide16

O

ODORTECH

http://www.oder.co.kr

무인악취포집기

용도(APPLICATION)

▶ 악취관련 민원대처/연구용

▶ 악취감시 취약 시간대 자동시료채취(핸드폰)

특징(FEATURES)

▶ 시료채취시간이 빠르며, 외부환경에 영향을

받지 않음.

▶ 장비 이상유무 진단이 가능하며, 민원발생시

신속하게 대처할 수 있는 알림 기능.

▶ 악취센서(옵션)를 추가하여 임계값 설정 후

자동 포집하여 사전 민원 예방 (특허기술)

▶ 기상장비(옵션)를 장착하여 악취배출원추적

사양(SPECIFICATION)

slide17

O

ODORTECH

http://www.oder.co.kr

악취 농도 판별기

용도 (APPLICATION)

▶ 악취물질의 희석배율평가

특징 (FEATURES)

▶ 현장에서 희석배수 확인 가능

▶ 악취제어효과 조사

▶ 악취확산모델 검증

▶ 악취민원 검증

사양(SPECIFICATION)

slide18

O

ODORTECH

http://www.oder.co.kr

악취 배출량 측정장치

용도(APPLICATION)

▶ emission flow rates 측정용

▶ 수질, 토양, 폐기물

특징(FEATURES)

▶ 액상 & 토양 표면으로부터 샘플 채취

▶ 휴대용이며 사용이 간편

▶ 스테인레스 구조

▶ EPA 권고기준

사양(SPECIFICATION)

slide19

O

DORTECH

http://www.oder.co.kr

휴대용 기상측정기

용도(APPLICATION)

▶ 풍향 , 풍속 , 온도 , 습도 , 기압을 동시에

측정하여 측정된 시간과 함께 저장 가능.

특징(FEATURES)

▶ 그래픽 LCD를 사용한 한글 표시.

▶ 경량(2kg)의 구조로 이동이 편리.

▶ 버튼으로 간단히 북쪽 방향 설정.

사양(SPECIFICATION)

slide20

O

ODORTECH

http://www.oder.co.kr

기체 채취기

용도(APPLICATION)

▶ 악취 물질 검지기

▶ 산업발전에 반하여 우리들의 주변에는 건강에 영

향을 미치는 가스, 인화, 폭발을 일으키는 가스,

그 밖의 산업용으로 많은 가스가 사용

특징(FEATURES)

▶ 악취물질 간이평가

▶ 저, 고농도 악취물질 경향파악

▶ 악취방지시설, 부지경계지역 등에 적용

▶ 안전·위생관리, 작업능률향상, 공정관리의 간소

화에 유용

사양(SPECIFICATION)

slide21

O

ODORTECH

http://www.oder.co.kr

악취물질 검지관 종류-1

slide22

O

ODORTECH

http://www.oder.co.kr

악취물질 검지관 종류-2
