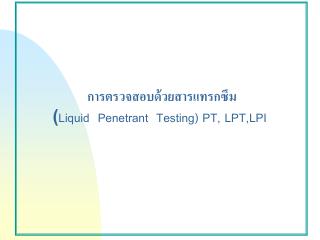

การตรวจสอบด้วยสารแทรกซึม ( Liquid Penetrant Testing) PT, LPT,LPI PowerPoint Presentation
Download Presentation
การตรวจสอบด้วยสารแทรกซึม ( Liquid Penetrant Testing) PT, LPT,LPI

Loading in 2 Seconds...

play fullscreen
1 / 32

การตรวจสอบด้วยสารแทรกซึม ( Liquid Penetrant Testing) PT, LPT,LPI - PowerPoint PPT Presentation


  • 2357 Views
  • Uploaded on

การตรวจสอบด้วยสารแทรกซึม ( Liquid Penetrant Testing) PT, LPT,LPI. การตรวจสอบด้วยสารแทรกซึม ( PT) (Liquid Penetrant Testing) ใช้ตรวจสอบรอยบกพร่องหรือความไม่ต่อเนื่อง ในชิ้นงานที่เปิดถึงผิว ใช้ได้กับวัสดุทุกชนิด แก้ว พลาสติก เซรามิค โลหะ อโลหะ ยกเว้นชนิดที่สามารถดูซึมสารตรวจสอบ

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'การตรวจสอบด้วยสารแทรกซึม ( Liquid Penetrant Testing) PT, LPT,LPI' - Gabriel


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide1

การตรวจสอบด้วยสารแทรกซึมการตรวจสอบด้วยสารแทรกซึม

(Liquid Penetrant Testing) PT, LPT,LPI

slide2

การตรวจสอบด้วยสารแทรกซึม (PT)

(Liquid Penetrant Testing)

ใช้ตรวจสอบรอยบกพร่องหรือความไม่ต่อเนื่อง ในชิ้นงานที่เปิดถึงผิว ใช้ได้กับวัสดุทุกชนิด แก้ว พลาสติก เซรามิค โลหะ อโลหะยกเว้นชนิดที่สามารถดูซึมสารตรวจสอบ

สามารถตรวจสอบหารอยแยกที่มีความกว้างเพียง 0.127 ไมครอน (C.E. BETZ 1990) (0.075 ไมครอน)

slide3

Penetrant Red

Developer

Black light

Penetrant Fluorescent

Cleaner

slide4

ขั้นตอนของการตรวจสอบด้วยสารแทรกซึม (PT)

1. ทำความสะอาดชิ้นงานก่อนการทดสอบ 2. การทาเคลือบผิวชิ้นงานด้วยสาร PENETRANT

slide5

ขั้นตอนของการตรวจสอบด้วยสารแทรกซึม (PT) (ต่อ)

3. ทำความสะอาด PENETRANT ส่วนเกิน 4. การทาเคลือบผิวชิ้นงานด้วย DEVELOPER

slide6

ขั้นตอนของการตรวจสอบด้วยสารแทรกซึม (PT) (ต่อ)

5. การตรวจหารอยบกพร่อง 6. การทำความสะอาดหลังการทดสอบ

slide7

Step 1

Cleaner

slide8

Penetrant

Step 2

Penetrant

slide9

Step 3

Cleaner

slide11

Penetrant

ส่วนเกิน

วิธี Solvent Removable

Penetrant ที่อยู่ใน

รอยความไม่ต่อเนื่อง

slide12

Step 4

Developer

slide15

ชนิดของสารแทรกซึม

แบ่งออกได้เป็น 3 ประเภท ตามชนิดของการมองเห็นคือ

1.ชนิดเรืองแสง (Fluorescent dye)

2.ชนิดมองเห็นด้วยตาเปล่า (Visible dye or color contrast dye)

3.ผสมกันระหว่างชนิดเรืองแสงและชนิดมองเห็นด้วยตาเปล่า (Dual mode penetrant)

slide16

น้ำยาแทรกซึมแบ่งตามชนิดของการล้างออกได้ 3 ชนิด

  • ชนิดล้างออกด้วยน้ำ (Water washable)
  • ชนิดล้างออกด้วยอิมัลซิฟายเออร์ (Post emulsifier)
  • ชนิดล้างออกด้วยตัวทำละลาย (Solvent removable
slide17

ชนิดของ Developer

  • แบบแห้ง (Dry developer)
  • แบบเปียก (Wet developer)
slide18

ระยะเวลา Dwell time ที่เหมาะสมขึ้นอยู่กับ

  • ชนิดของวัสดุ (type of malarial)
  • กระบวนการผลิต (form)
  • ชนิดของความไม่ต่อเนื่อง (type of discontinuity)
slide20

ระยะเวลา Developer time ที่เหมาะสม

Developer time คือประมาณครึ่งหนึ่งของระยะเวลา Dwell time แต่ไม่ต่ำกว่า 10 นาที และไม่เกิน 60 นาที

slide21

ขั้นตอนการใช้วิธีล้างออกด้วยน้ำขั้นตอนการใช้วิธีล้างออกด้วยน้ำ

ทำความสะอาด

เคลือบสารแทรกซึม

รอเวลา Dwell

ล้างด้วยน้ำ

ทำให้แห้ง

ใช้ developer แบบเปียกที่เป็น water based

ทำให้แห้ง

ใช้ developer แบบแห้ง

ทำให้แห้ง

ใช้ nonaqueous developer

รอ Developer time

ตรวจสอบ

ทำความสะอาด หลังการตรวจสอบ

slide22

ทำความสะอาด

เคลือบสารแทรกซึม

รอเวลา Dwell

เคลือบอิมัลซิฟายเออร์ แบบ Lipohilic

ล้างด้วยน้ำ

ทำให้แห้ง

เคลือบ developer แบบ aqueous

ทำให้แห้ง

รอเวลา Dwell

เคลือบ developer แบบแห้ง

ทำให้แห้ง

เคลือบ developer แบบ nonaqueous

รอเวลา Dwell

ตรวจสอบ

ทำความสะอาด หลังการตรวจสอบ

ขั้นตอนสารแทรกซึมที่ต้องเคลือบด้วยอิมัลซิฟายเออร์ แบบ Lipohilic

slide23

ทำความสะอาด

เคลือบสารแทรกซึม

รอเวลา Dwell

ล้างด้วยน้ำ

เคลือบอิมัลซิฟายเออร์ แบบ Hydrophilic

รอเวลา Dwell

ล้างด้วยน้ำ

ทำให้แห้ง

เคลือบ developer แบบ aqueous

ทำให้แห้ง

เคลือบ developer แบบแห้ง

ทำให้แห้ง

เคลือบ developer แบบ nonaqueous

รอเวลา Dwell

ตรวจสอบ

ทำความสะอาด หลังการตรวจสอบ

ขั้นตอนสารแทรกซึมที่ต้องเคลือบด้วยอิมัลซิฟายเออร์ แบบ Hydrophilic

slide24

ทำความสะอาด

เคลือบสารแทรกซึม

รอเวลา Dwell

เช็ดเบื้องต้นด้วยผ้าที่แห้ง

เช็ดด้วยผ้าที่ทำให้เปียกชื้นด้วยตัวทำละลายพอหมาดๆ

เช็ดด้วยผ้าแห้ง

เคลือบด้วย developer แบบ nonaqueous

รอเวลา Dwell

ตรวจสอบ

ทำความสะอาด หลังการตรวจสอบ

สารแทรกซึมชนิดกำจัดออกด้วยตัวทำละลาย

slide25

ถังPenetrant

ถังEmulsifier

ถังน้ำพร้อมหัวNozzle

ถังDeveloper

ตู้อบ

slide31

ข้อได้เปรียบของการตรวจสอบข้อได้เปรียบของการตรวจสอบ

1. สามารถตรวจสอบได้กับวัสดุเกือบทุกชนิดที่ไม่มีรูพรุน

2. รูปร่างของชิ้นงานไม่เป็นข้อจำกัดในการตรวจสอบ

3. มีขั้นตอนการตรวจสอบที่เข้าใจได้ง่าย และง่ายต่อการปฏิบัติ

4. ใช้อุปกรณ์น้อยและมีราคาไม่แพง

slide32

ข้อจำกัด

1. รอยตำหนิที่ตรวจพบจะต้องเปิดสู่ผิวเท่านั้น

2. ต้องทำความสะอาดผิวชิ้นงานที่จะตรวจสอบมากกว่าการตรวจสอบโดยไม่ทำลายวิธีอื่น

3. ต้องรอระยะเวลา Dwell time และ Developer time

4. บริเวณที่ตรวจสอบจะมีกลิ่นหรือการฟุ้งกระจายของสารแทรกซึม
