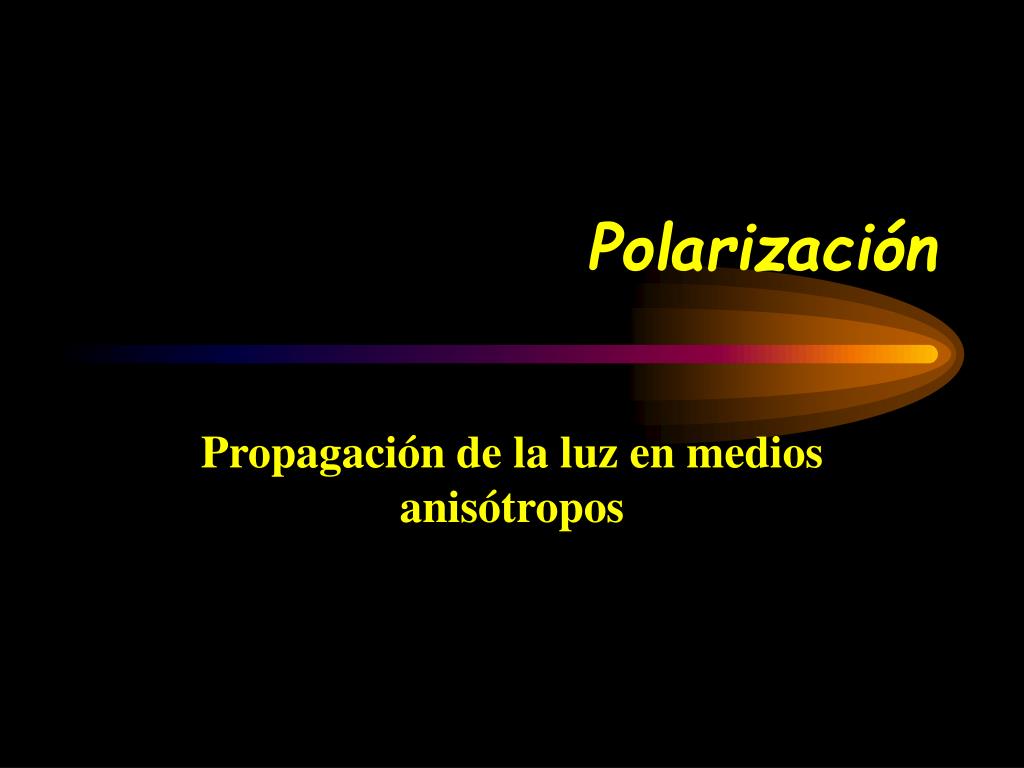

Polarización

Propagación de la luz en medios anisótropos

polarizaci n de una onda

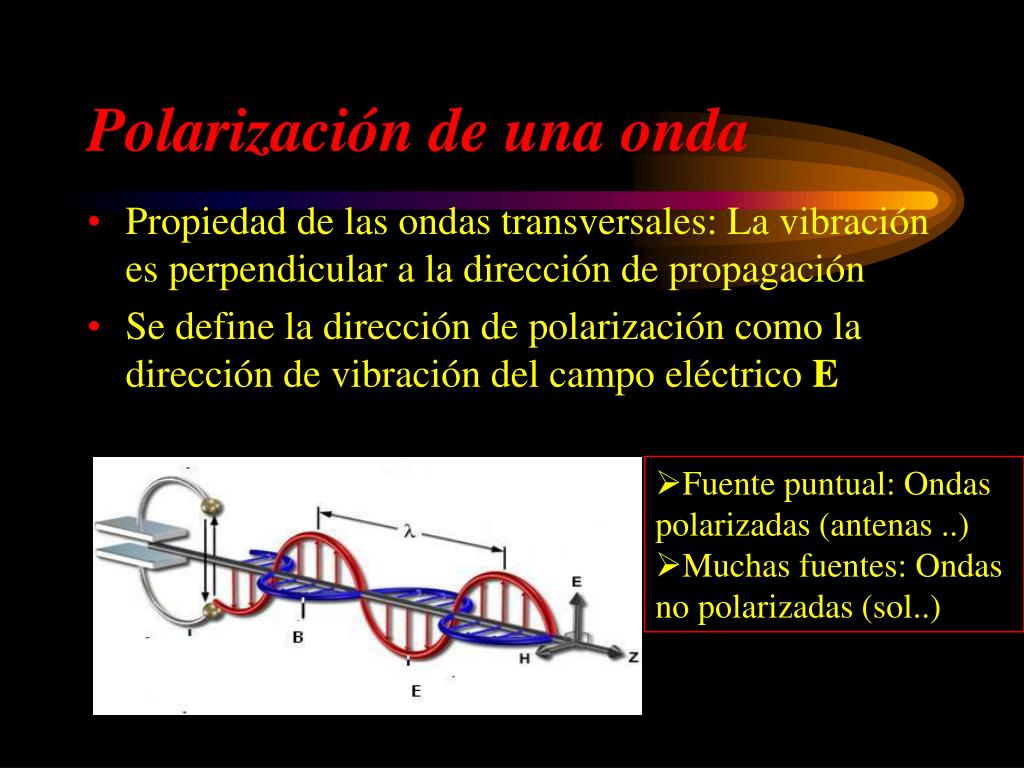

Polarización de una onda
  • Propiedad de las ondas transversales: La vibración es perpendicular a la dirección de propagación
  • Se define la dirección de polarización como la dirección de vibración del campo eléctrico E
  • Fuente puntual: Ondas polarizadas (antenas ..)
  • Muchas fuentes: Ondas no polarizadas (sol..)
polarizaci n lineal

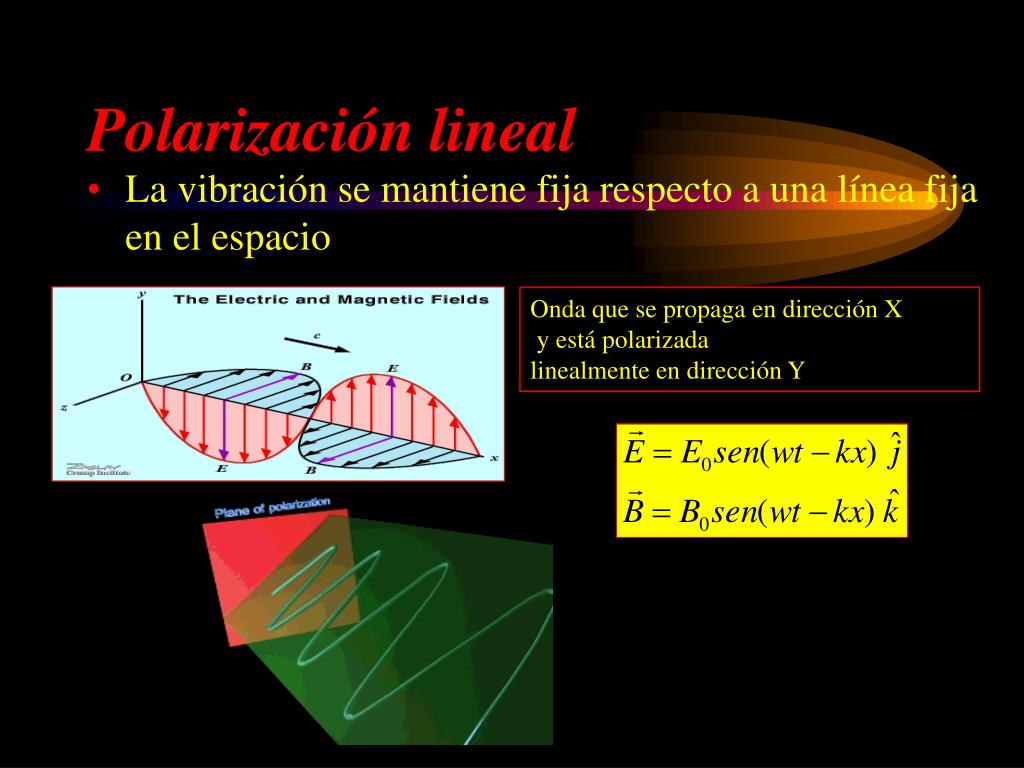

Polarización lineal
  • La vibración se mantiene fija respecto a una línea fija en el espacio

Onda que se propaga en dirección X

y está polarizada

linealmente en dirección Y

polarizaci n el ptica o circular

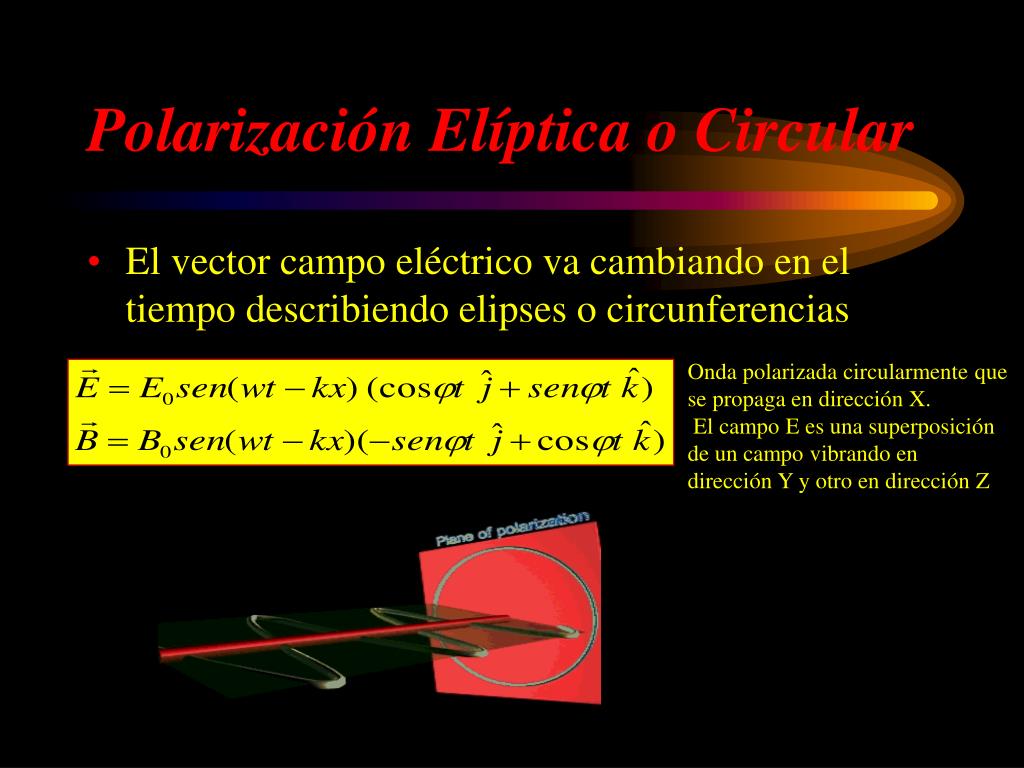

Polarización Elíptica o Circular
  • El vector campo eléctrico va cambiando en el tiempo describiendo elipses o circunferencias

Onda polarizada circularmente que se propaga en dirección X.

El campo E es una superposición de un campo vibrando en

dirección Y y otro en dirección Z

polarizaci n por absorci n filtros polarizadores

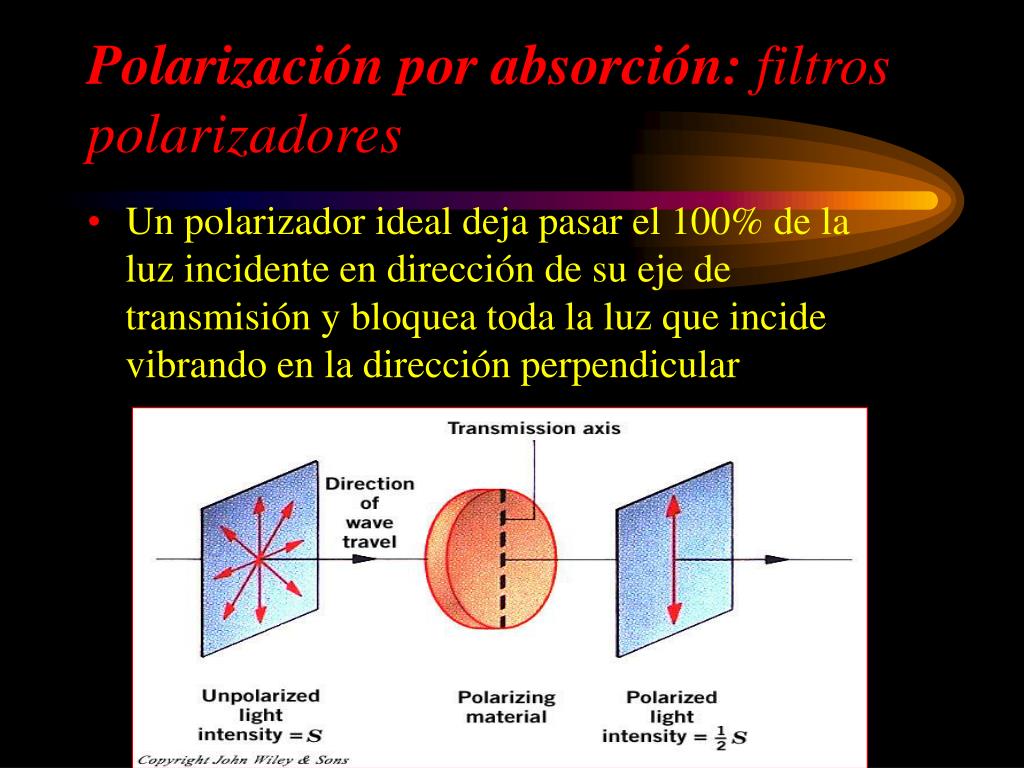

Polarización por absorción: filtros polarizadores
  • Un polarizador ideal deja pasar el 100% de la luz incidente en dirección de su eje de transmisión y bloquea toda la luz que incide vibrando en la dirección perpendicular
ley de malus

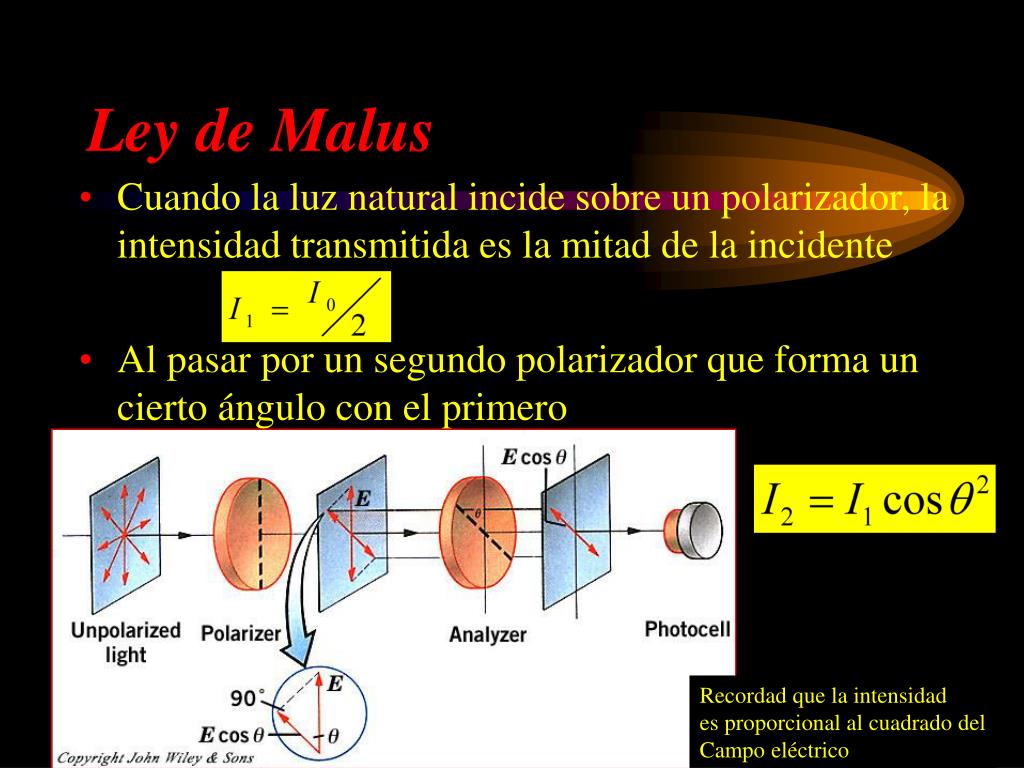

Ley de Malus
  • Cuando la luz natural incide sobre un polarizador, la intensidad transmitida es la mitad de la incidente
  • Al pasar por un segundo polarizador que forma un cierto ángulo con el primero

Recordad que la intensidad

es proporcional al cuadrado del

Campo eléctrico

polarizaci n por reflexi n

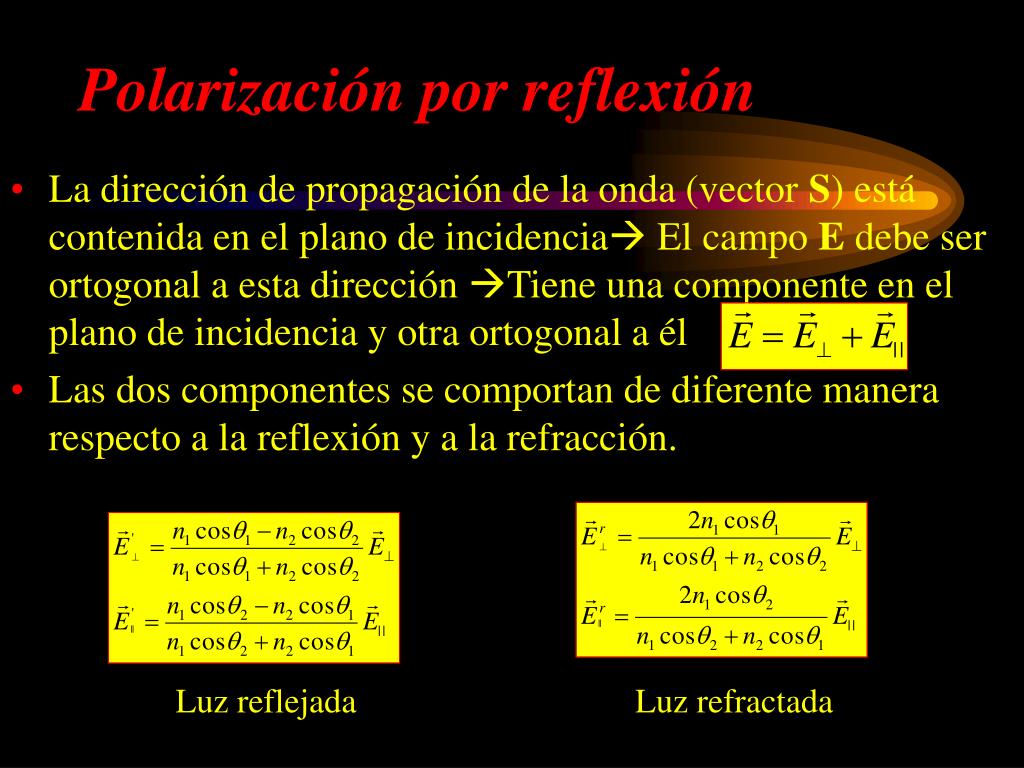

Polarización por reflexión
  • La dirección de propagación de la onda (vector S) está contenida en el plano de incidencia El campo E debe ser ortogonal a esta dirección Tiene una componente en el plano de incidencia y otra ortogonal a él
  • Las dos componentes se comportan de diferente manera respecto a la reflexión y a la refracción.

Luz reflejada

Luz refractada

ngulo de brewster
Ángulo de Brewster
  • Para este ángulo la luz reflejada está totalmente polarizada en dirección perpendicular al plano de incidencia
  • No hay reflexión si se incide con luz polarizada en el plano de incidencia

Luz reflejada

Luz refractada

polarizaci n por dispersi n

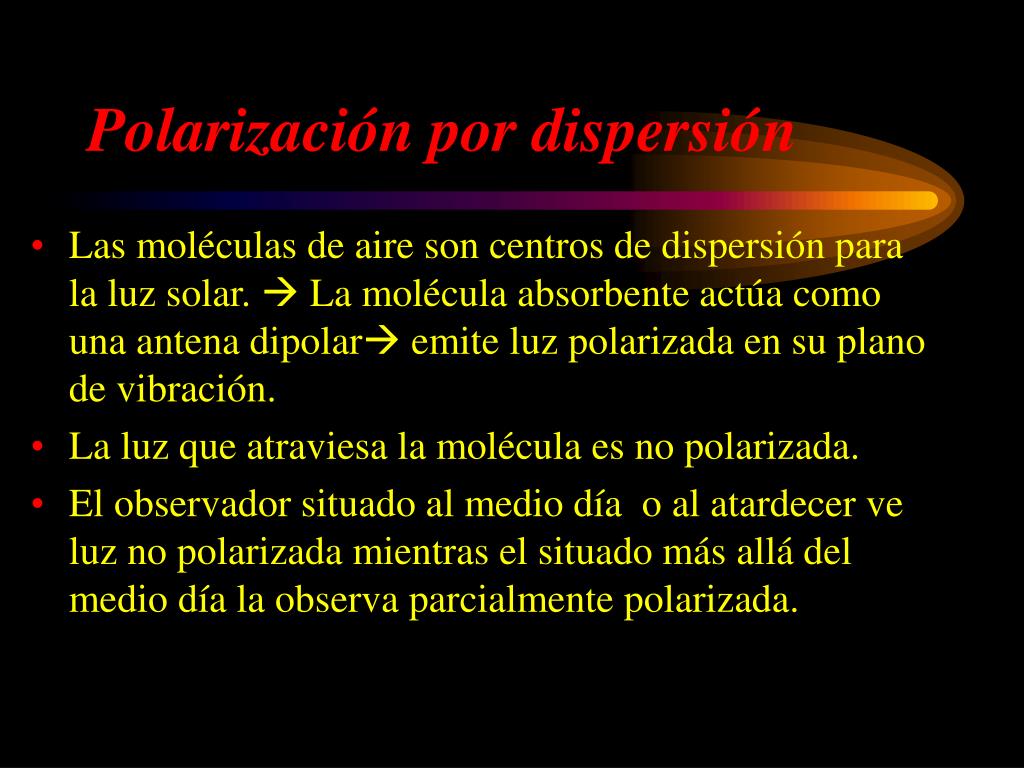

Polarización por dispersión
  • Las moléculas de aire son centros de dispersión para la luz solar. La molécula absorbente actúa como una antena dipolar emite luz polarizada en su plano de vibración.
  • La luz que atraviesa la molécula es no polarizada.
  • El observador situado al medio día o al atardecer ve luz no polarizada mientras el situado más allá del medio día la observa parcialmente polarizada.
propagaci n de la luz

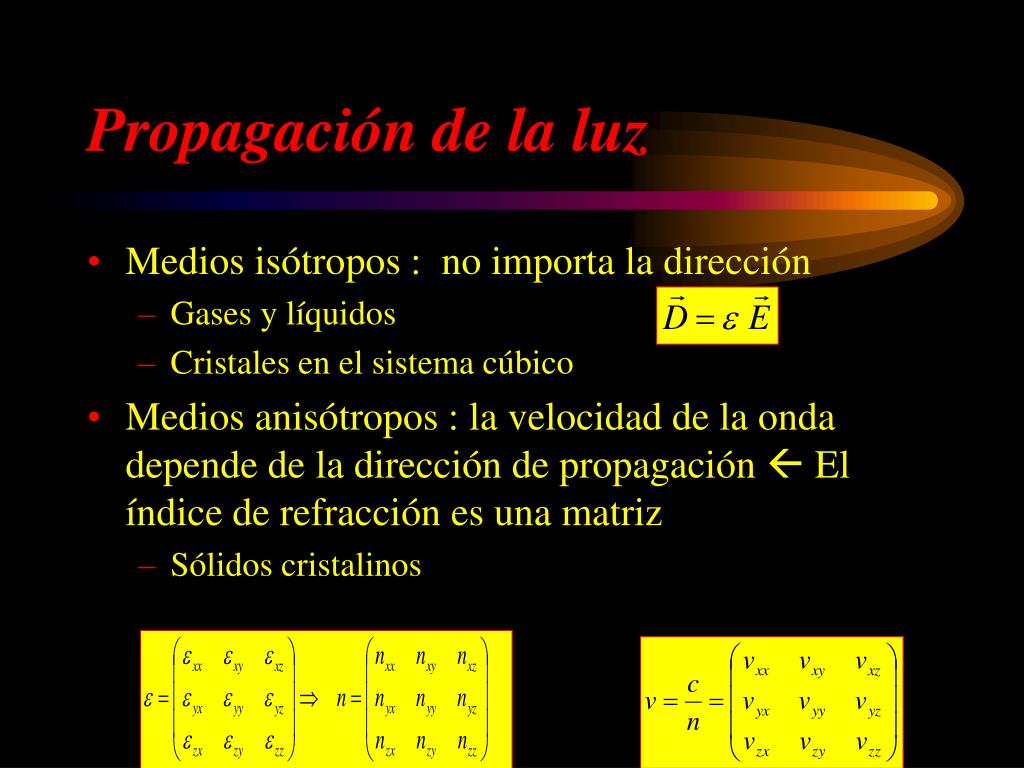

Propagación de la luz
  • Medios isótropos : no importa la dirección
    • Gases y líquidos
    • Cristales en el sistema cúbico
  • Medios anisótropos : la velocidad de la onda depende de la dirección de propagación  El índice de refracción es una matriz
    • Sólidos cristalinos
propagaci n en medios anis tropos
Propagación en medios anisótropos
  • Ejes ópticos: direcciones especiales en las que el índice de refracción es una matriz diagonal
  • Cristales Uniáxicos:

Sistemas trigonal, hexagonal y tretagonal

Tienen una dirección diferenciadados tipos de rayos

( ordinario y extraordinario)

slide12

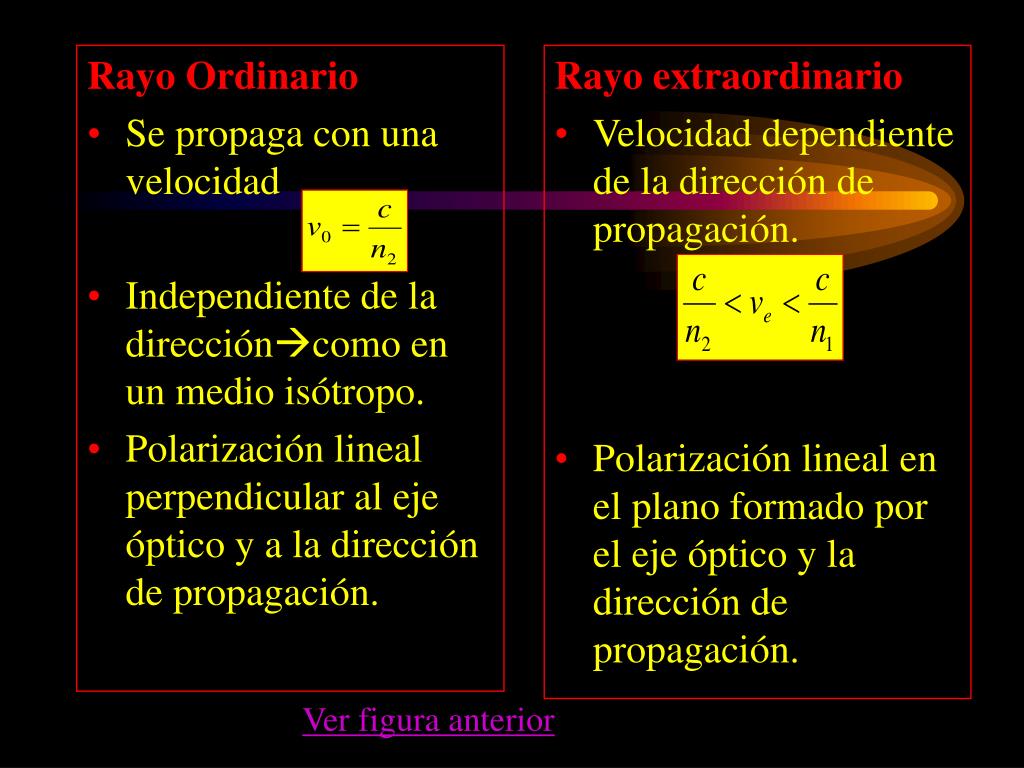

Rayo extraordinario

  • Velocidad dependiente de la dirección de propagación.
  • Polarización lineal en el plano formado por el eje óptico y la dirección de propagación.

Rayo Ordinario

  • Se propaga con una velocidad
  • Independiente de la direccióncomo en un medio isótropo.
  • Polarización lineal perpendicular al eje óptico y a la dirección de propagación.

Ver figura anterior

doble refracci n

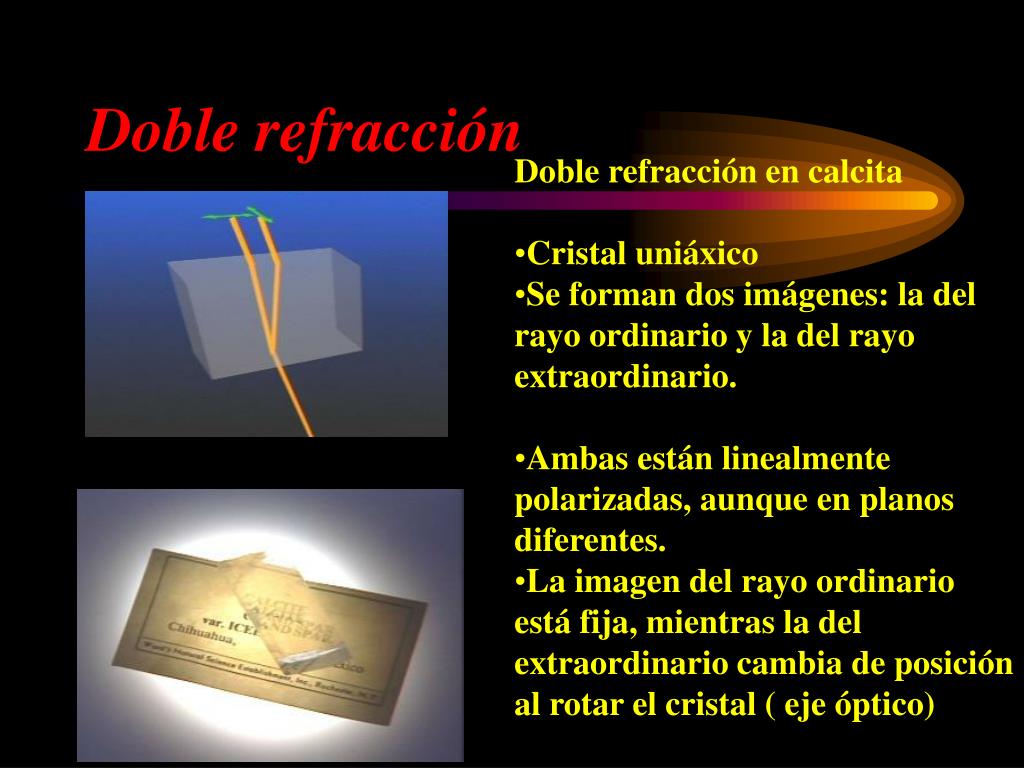

Doble refracción
  • Doble refracción en calcita
  • Cristal uniáxico
  • Se forman dos imágenes: la del rayo ordinario y la del rayo extraordinario.
  • Ambas están linealmente polarizadas, aunque en planos diferentes.
  • La imagen del rayo ordinario está fija, mientras la del extraordinario cambia de posición al rotar el cristal ( eje óptico)
birrefringencia
Birrefringencia
  • El rayo ordinario y el extraordinario quedan
  • desfasados al atravesar un espesor d
  • Polarización elíptica (general)
  • y circular ( incidencia a= 45º)
  • Polarización lineal en dirección
  • p-a, m impar
      • a, m par

Incidencia normal formando un cierto

ángulo a con el eje óptico, paralelo a la

superficie del cristal y perpendicular a la

dirección de propagación

actividad ptica

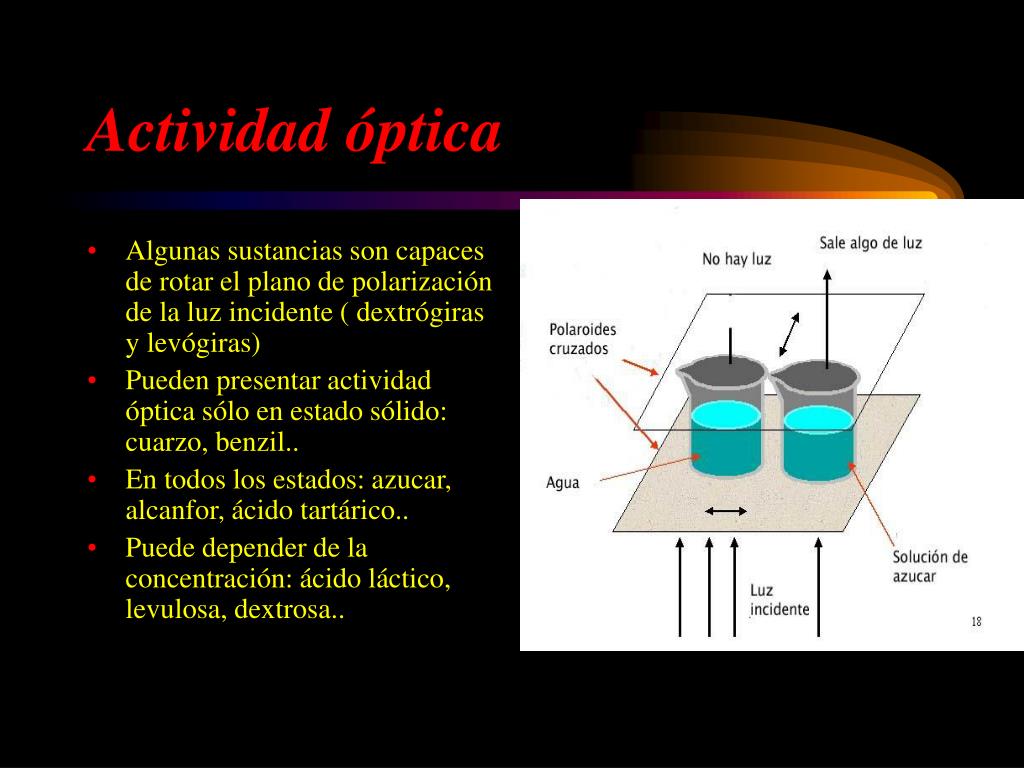

Actividad óptica
  • Algunas sustancias son capaces de rotar el plano de polarización de la luz incidente ( dextrógiras y levógiras)
  • Pueden presentar actividad óptica sólo en estado sólido: cuarzo, benzil..
  • En todos los estados: azucar, alcanfor, ácido tartárico..
  • Puede depender de la concentración: ácido láctico, levulosa, dextrosa..
