diagrama de classes 2014 1

Diagrama de Classes – 2014/1

Prof. Luís Fernando Garcia

LUIS@GARCIA.PRO.BR

diagrama de classes
Diagrama de Classes
  • Diagrama mais
  • IMPORTANTE e
  • UTILIZADO
diagrama de classes1
Diagrama de Classes
  • Visa permitir a visualização das classes que comporão o sistema junto com os respectivos atributos e métodos, bem como mostrar como as classes se relacionam, complementam e transmitem informações entre si ...
diagrama de classes2
Diagrama de Classes
  • Visão ESTÁTICA das classes
  • Estrutura lógica das classes
  • Serve de base para os demais ...
diagrama de classes3
Diagrama de Classes
  • Composto por:
    • Classes
    • Associações – Relacionamento entre as classes
  • “Idéia” do diagrama “E-R”
diagrama de classes4
Diagrama de Classes
  • PERSISTÊNCIA
  • Visa preservar de maneira permanente os objetos de uma classe – “gravar em disco”
  • Nem toda classe é/precisa ser persistente ...
  • Necessário explicitamente definir através de um estereótipo/restrição ...
  • Diagrama de classe  Esquema lógico BD
diagrama de classes5
Diagrama de Classes

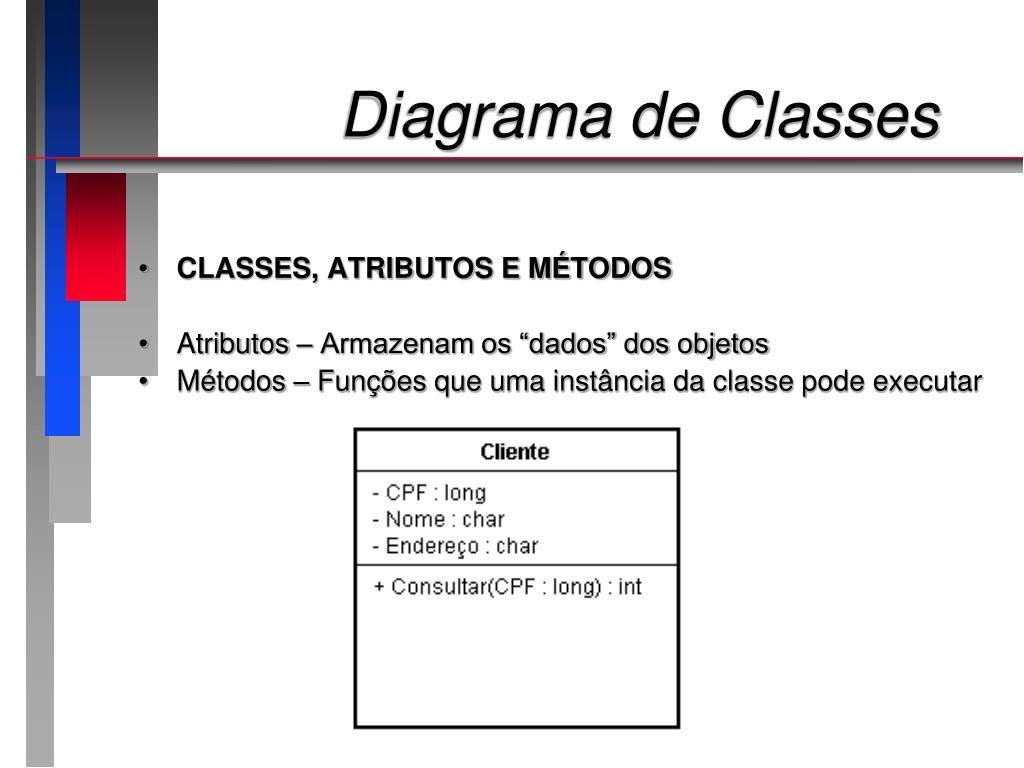

  • CLASSES, ATRIBUTOS E MÉTODOS
  • Atributos – Armazenam os “dados” dos objetos
  • Métodos – Funções que uma instância da classe pode executar
diagrama de classes6
Diagrama de Classes

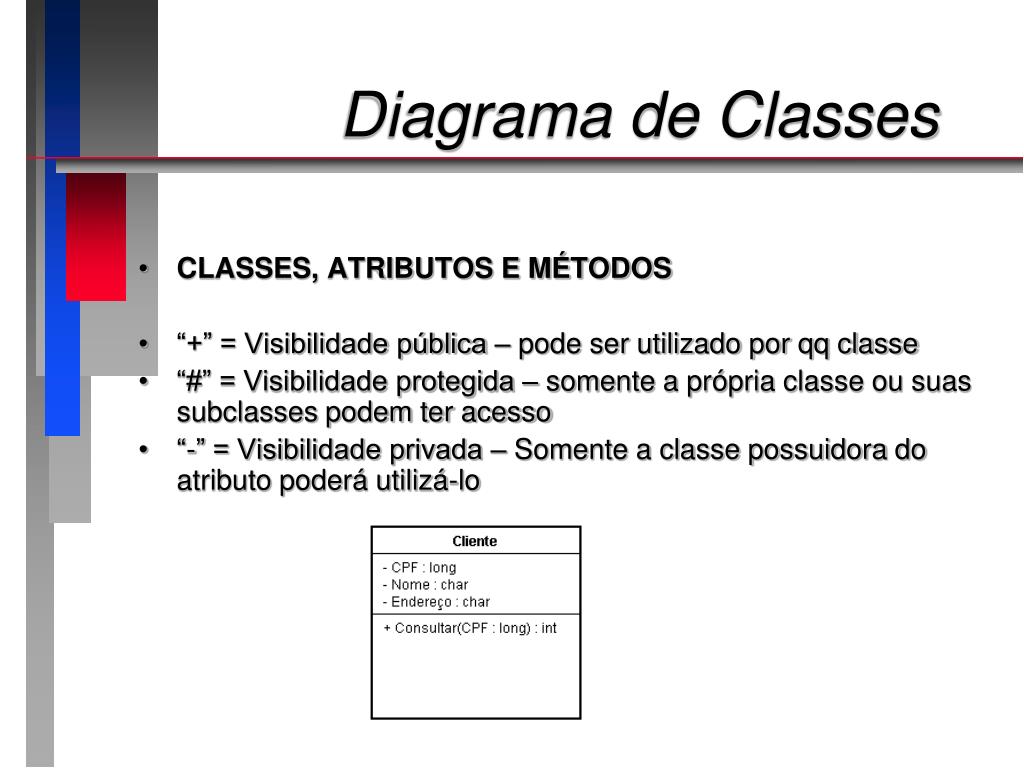

  • CLASSES, ATRIBUTOS E MÉTODOS
  • “+” = Visibilidade pública – pode ser utilizado por qq classe
  • “#” = Visibilidade protegida – somente a própria classe ou suas subclasses podem ter acesso
  • “-” = Visibilidade privada – Somente a classe possuidora do atributo poderá utilizá-lo
diagrama de classes7
Diagrama de Classes

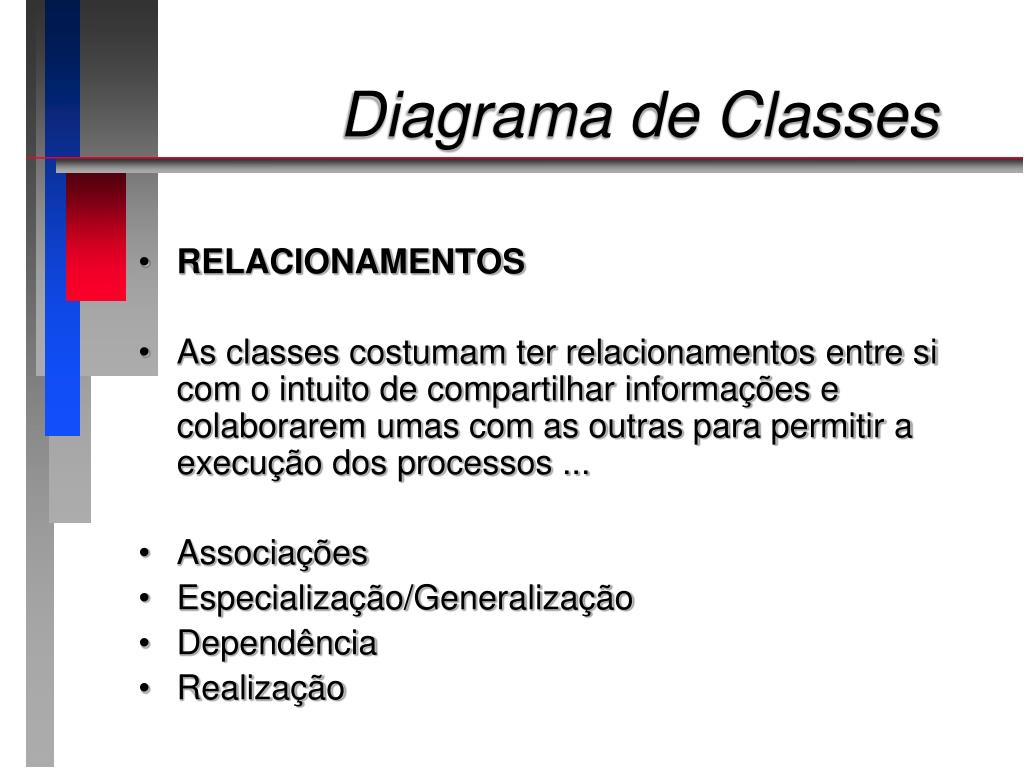

  • RELACIONAMENTOS
  • As classes costumam ter relacionamentos entre si com o intuito de compartilhar informações e colaborarem umas com as outras para permitir a execução dos processos ...
  • Associações
  • Especialização/Generalização
  • Dependência
  • Realização
diagrama de classes8
Diagrama de Classes

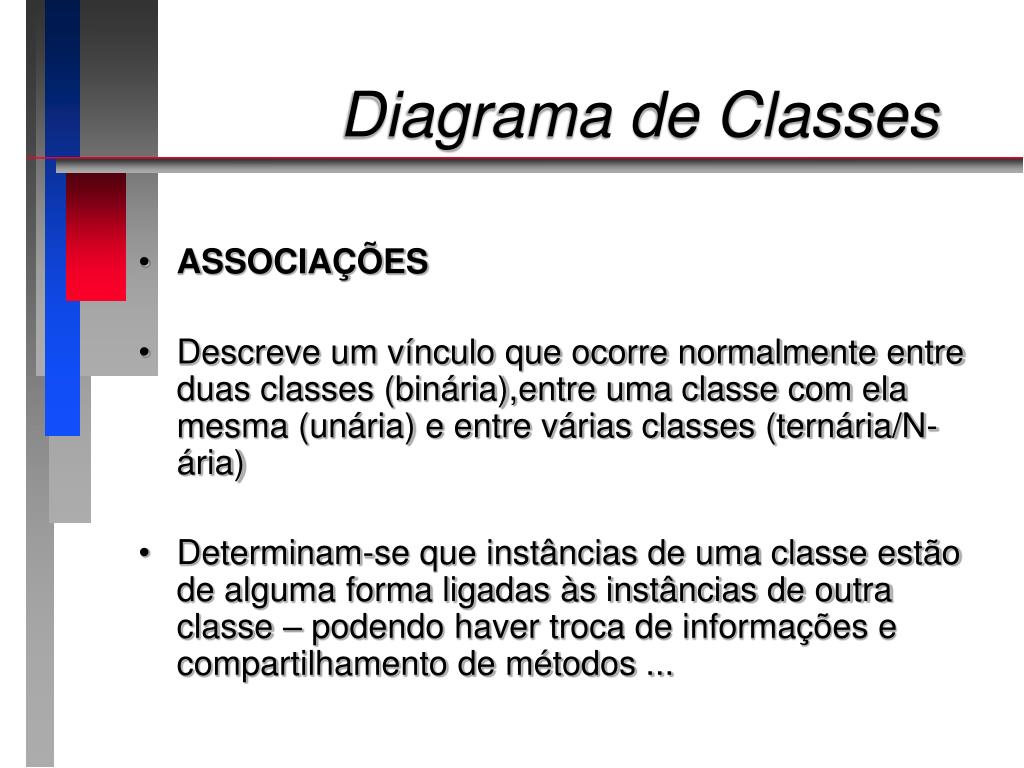

  • ASSOCIAÇÕES
  • Descreve um vínculo que ocorre normalmente entre duas classes (binária),entre uma classe com ela mesma (unária) e entre várias classes (ternária/N-ária)
  • Determinam-se que instâncias de uma classe estão de alguma forma ligadas às instâncias de outra classe – podendo haver troca de informações e compartilhamento de métodos ...
diagrama de classes9
Diagrama de Classes
  • ASSOCIAÇÕES
  • “Equivalência” dos relacionamentos E-R
  • Representadas por Retas ligando as classes
  • Setas () = representam a navegabilidade (sentido das informações)
  • Títulos = determinam o tipo de vínculo entre as classes ...
diagrama de classes10
Diagrama de Classes
  • ASSOCIAÇÃO UNÁRIA ou reflexiva
diagrama de classes11
Diagrama de Classes

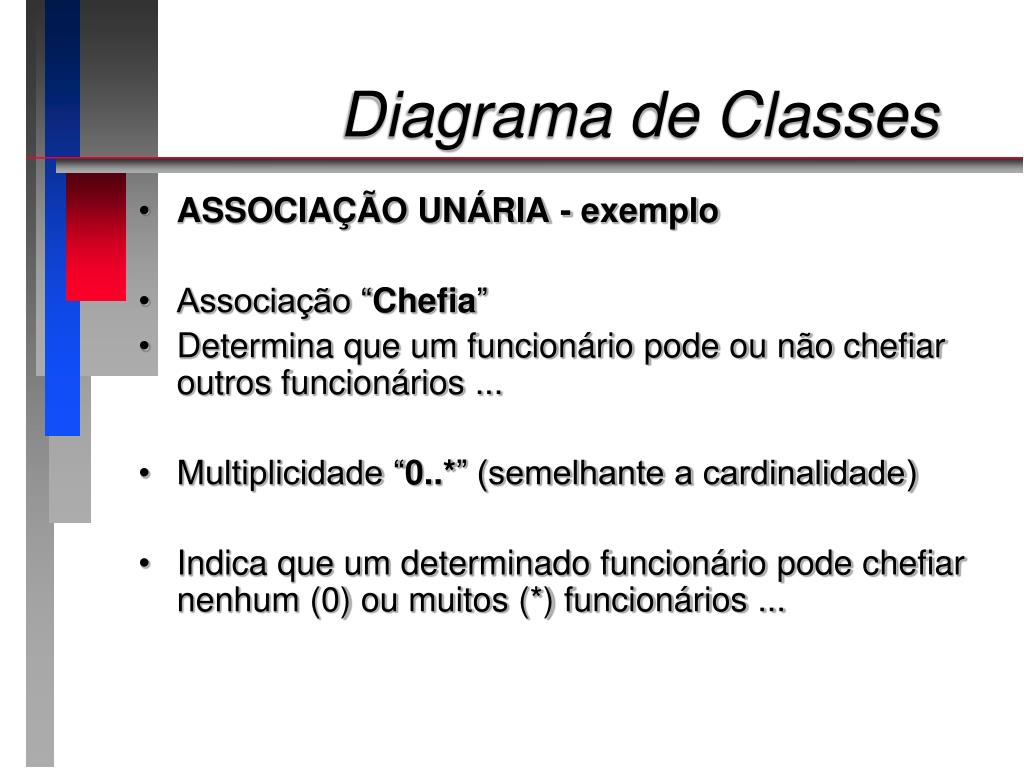

  • ASSOCIAÇÃO UNÁRIA - exemplo
  • Associação “Chefia”
  • Determina que um funcionário pode ou não chefiar outros funcionários ...
  • Multiplicidade “0..*” (semelhante a cardinalidade)
  • Indica que um determinado funcionário pode chefiar nenhum (0) ou muitos (*) funcionários ...
diagrama de classes13
Diagrama de Classes
  • ASSOCIAÇÃO BINÁRIA
  • Associações entre duas classes
  • Mais comum
diagrama de classes14
Diagrama de Classes
  • ASSOCIAÇÃO BINÁRIA
diagrama de classes15
Diagrama de Classes
  • ASSOCIAÇÃO TERNÁRIA ou N-ÁRIA
  • Associações que conectam mais de duas classes
  • São representadas por um losângulo para onde convergem todas as ligações de associação
  • (No Astah representado por um círculo-”interface”)
  • Úteis para demonstrar associações complexas
  • Devem ser evitadas – difíceis de interpretar
diagrama de classes16
Diagrama de Classes
  • ASSOCIAÇÃO TERNÁRIA ou N-ÁRIA
diagrama de classes17
Diagrama de Classes
  • AGREGAÇÃO
  • Tipo especial de associação onde tenta-se demonstrar que as informações de um objeto (objeto-todo) precisam ser complementadas pelas informações contidas em um ou mais objetos de outra classe (objeto-parte)
  • Relação Todo-Parte
  • Losângulo (não pintado) na extremidade que contém os objetos-todo ...
diagrama de classes20
Diagrama de Classes

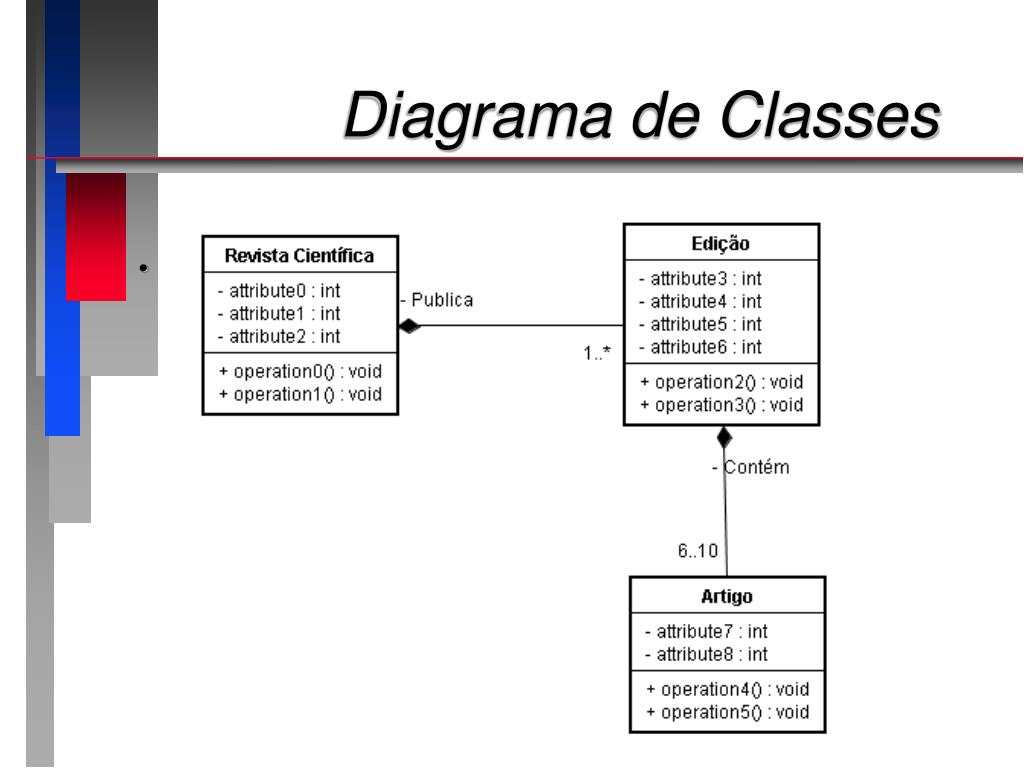

  • COMPOSIÇÃO
  • Variação da associação de agregação.
  • Vínculo mais forte entre Objetos-Todo e Objetos-Parte
  • Objetos-Parte têm de pertencer exclusivamente a um Objeto-Todo
  • Losângulo (pintado)
diagrama de classes23
Diagrama de Classes
  • ESPECIALIZAÇÃO/GENERALIZAÇÃO
  • Tipo especial de relacionamento ...
  • Identificar classes-mãe (gerais) e classes-filha (especializadas)
  • Permite métodos polimórficos
  • Classes com características semelhantes
diagrama de classes25
Diagrama de Classes

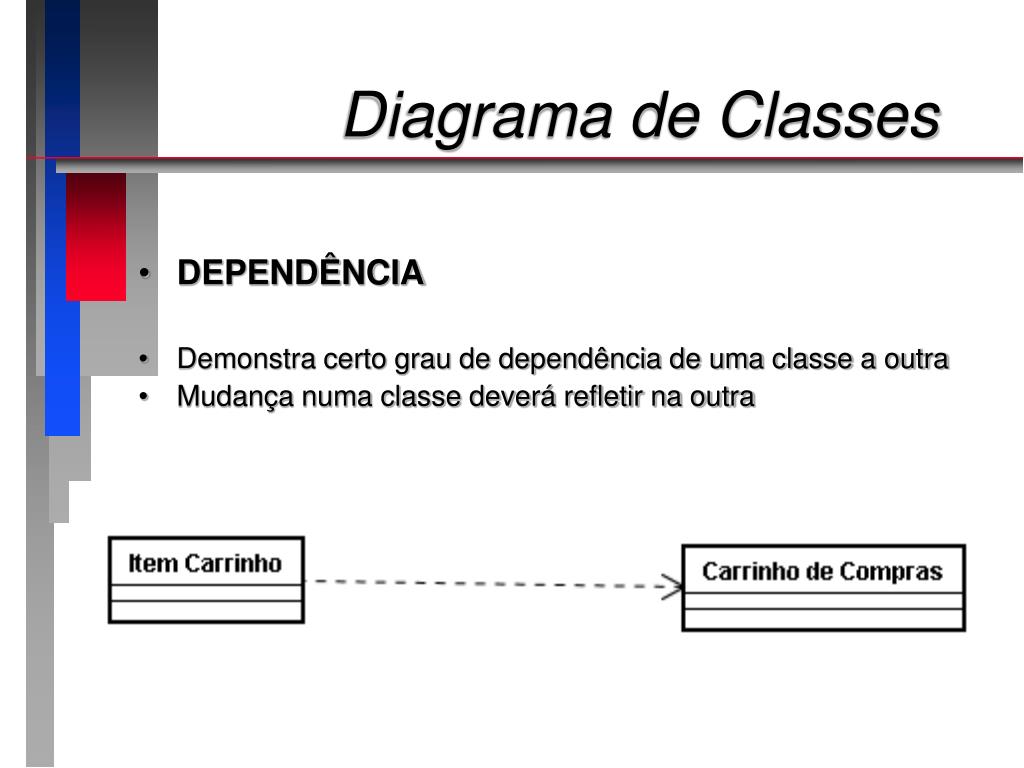

  • DEPENDÊNCIA
  • Demonstra certo grau de dependência de uma classe a outra
  • Mudança numa classe deverá refletir na outra
diagrama de classes26
Diagrama de Classes

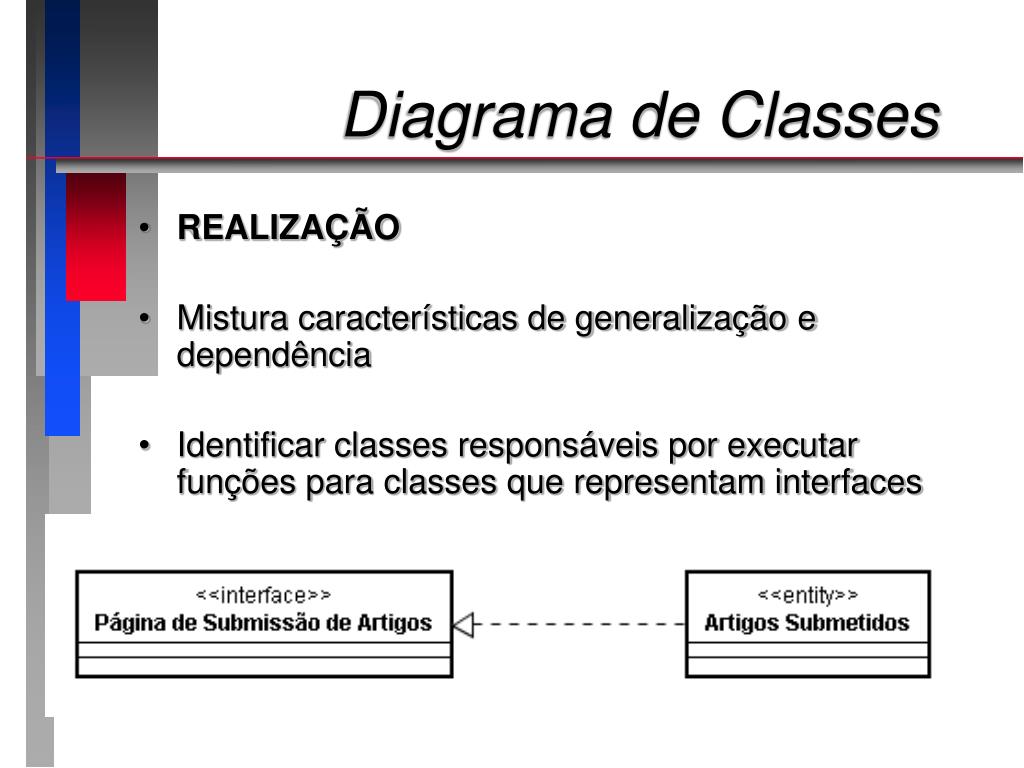

  • REALIZAÇÃO
  • Mistura características de generalização e dependência
  • Identificar classes responsáveis por executar funções para classes que representam interfaces
diagrama de classes27
Diagrama de Classes

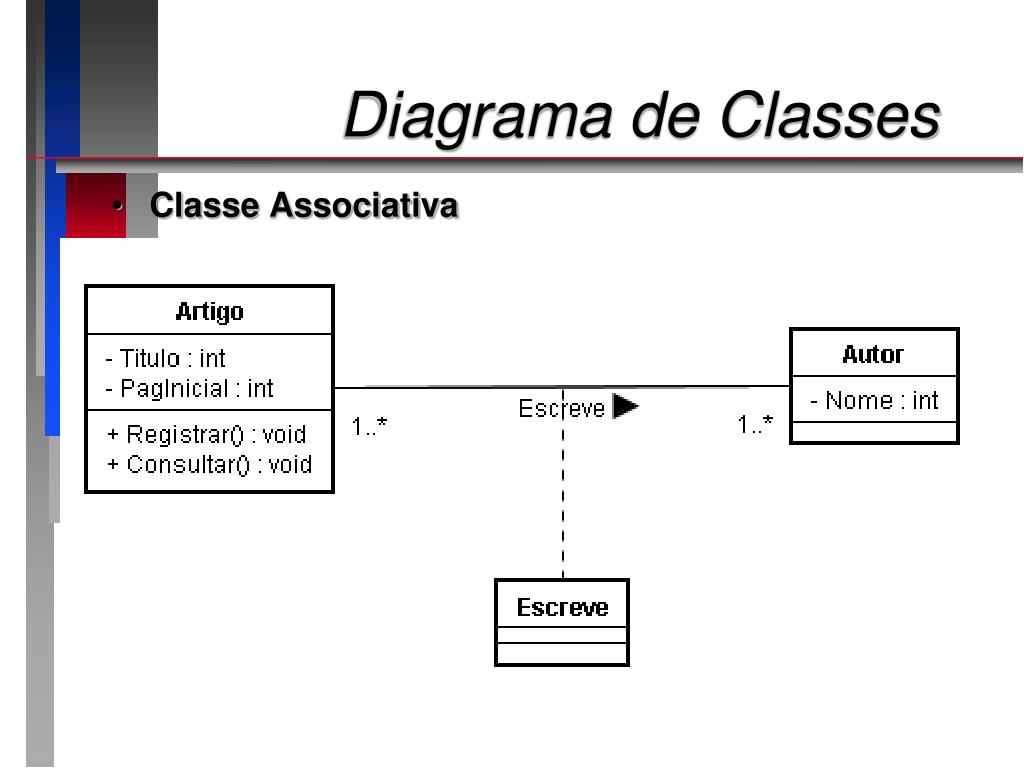

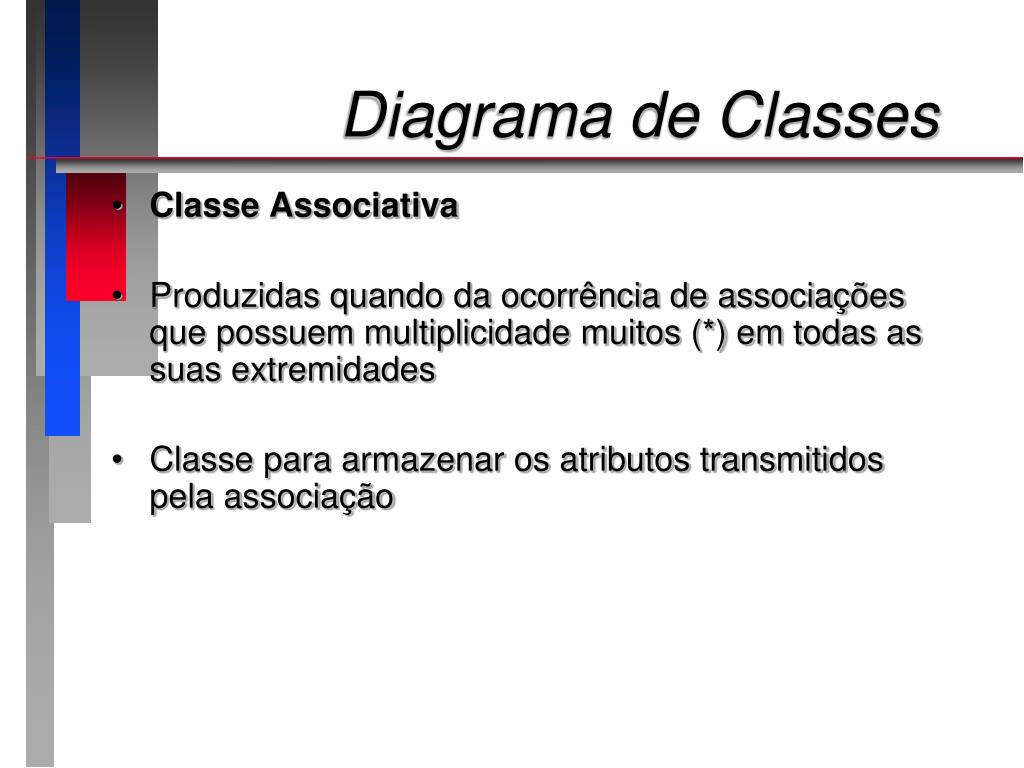

  • Classe Associativa
  • Produzidas quando da ocorrência de associações que possuem multiplicidade muitos (*) em todas as suas extremidades
  • Classe para armazenar os atributos transmitidos pela associação
diagrama de classes28
Diagrama de Classes
  • Classe Associativa
diagrama de classes29
Diagrama de Classes
  • Classe Associativa
diagrama de classes30
Diagrama de Classes
  • RESTRIÇÃO (constraint)
