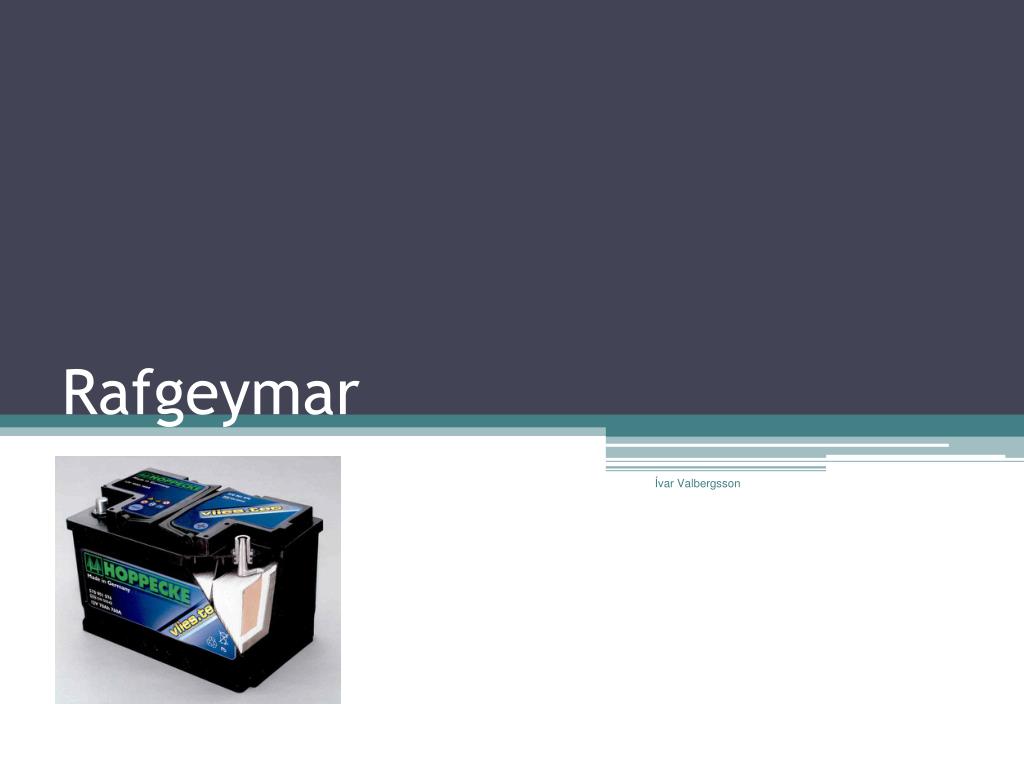

rafgeymar

Rafgeymar

Ívar Valbergsson

bl rafgeymirinn

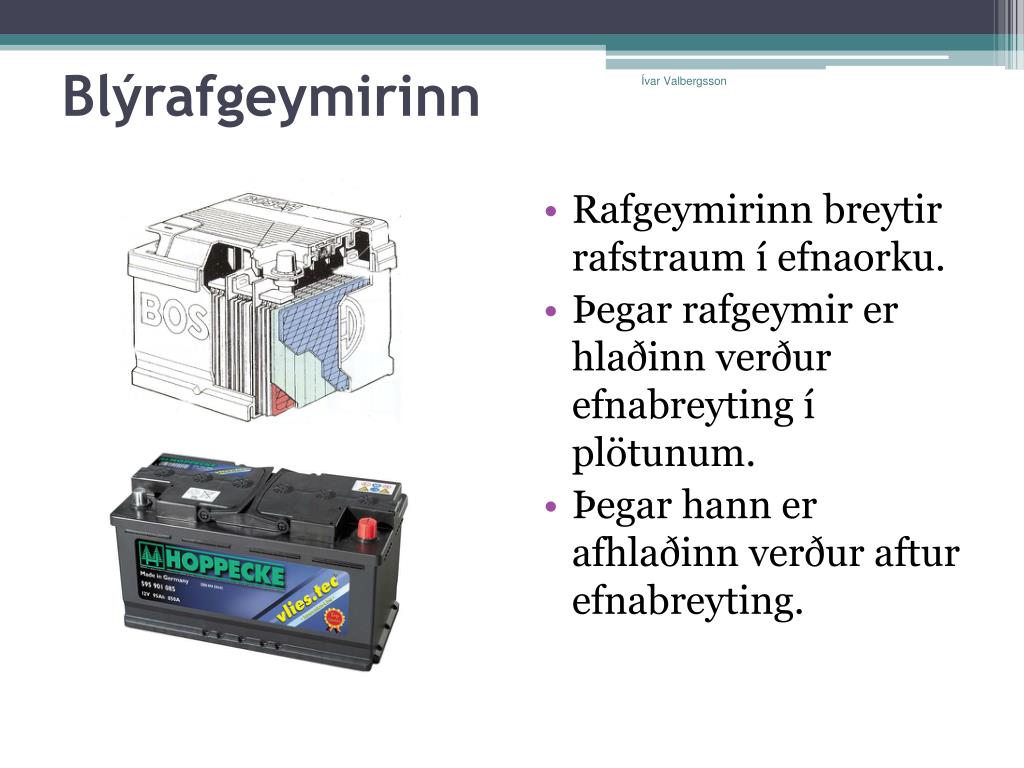

Blýrafgeymirinn

Ívar Valbergsson

  • Rafgeymirinn breytir rafstraum í efnaorku.
  • Þegar rafgeymir er hlaðinn verður efnabreyting í plötunum.
  • Þegar hann er afhlaðinn verður aftur efnabreyting.
rafgeymar4
Rafgeymar

Ívar Valbergsson

  • Rafgeymar eru byggðir fyrir ákveðna spennu sem þeir eiga að halda við fullt álag.
  • Yfirleitt eru rafgeymar 6 eða 12 Volt síðan eru þeir raðtengdir til þess að fá hærri spennu t.d. 24 V.
r md rafgeyma

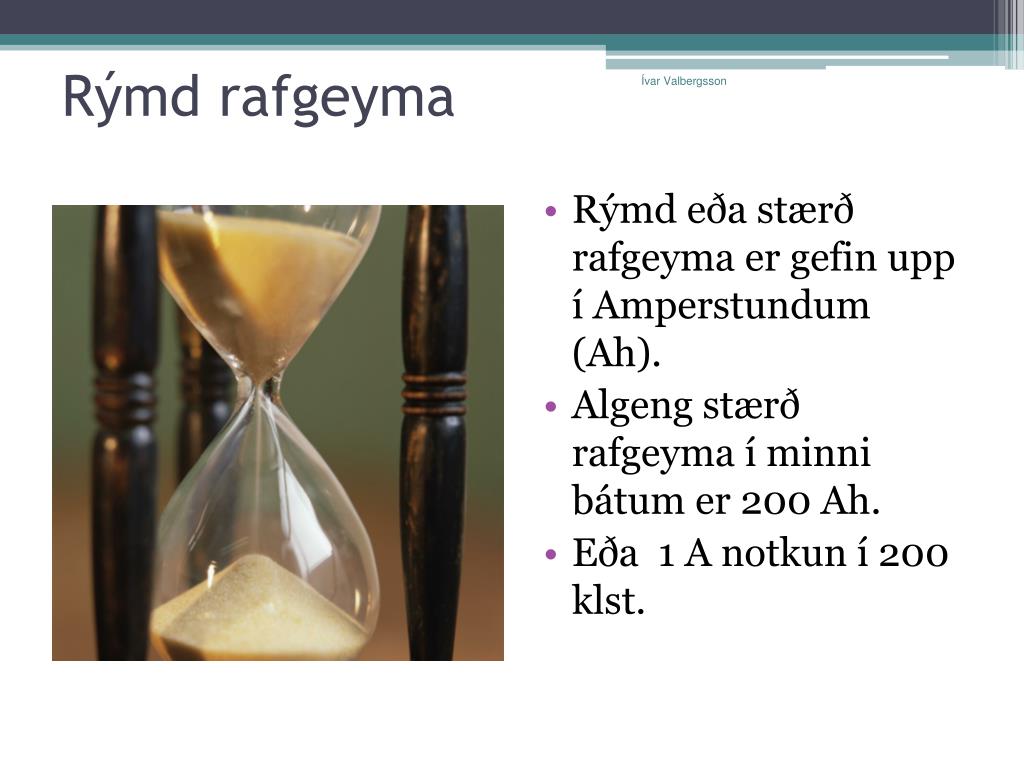

Rýmd rafgeyma

Ívar Valbergsson

  • Rýmd eða stærð rafgeyma er gefin upp í Amperstundum (Ah).
  • Algeng stærð rafgeyma í minni bátum er 200 Ah.
  • Eða 1 A notkun í 200 klst.
hl rafgeymi
Hlöð í rafgeymi

Ívar Valbergsson

  • Hlöð í rafgeymi eru byggð upp af blýgrindum. Í grindurnar er sett svampkennt blýefni. Á milli grindanna eru þunnar einangrunarplötur sem koma í veg fyrir beina snertingu plús – og mínus grindanna.
hle sla
Hleðsla

Ívar Valbergsson

  • Hleðsluspenna rafgeymis sem er 24 Volt verður rúm 28 Volt.
  • Þegar rafgeymir er hlaðinn verður virka efnið í jákvæðu plötunum súkkulaðibrúnt blýoxíð PbO2
  • Hreint blý Pb í neikvæðu plötunum
afhle sla
Afhleðsla

Ívar Valbergsson

  • Við afhleðslu breytist virka efnið í blýsúlfat PbSO4 á báðum plötunum.
  • Um leið þynnist raflausnin og eðlisþyngd hennar minnkar.
  • Þegar rafgeymir er alveg afhlaðinn er virka efnið í báðum plötusettunum grátt blýsúlfat PbSO4.
bl rafgeymum m skipta a alflokka eftir ger og notkun

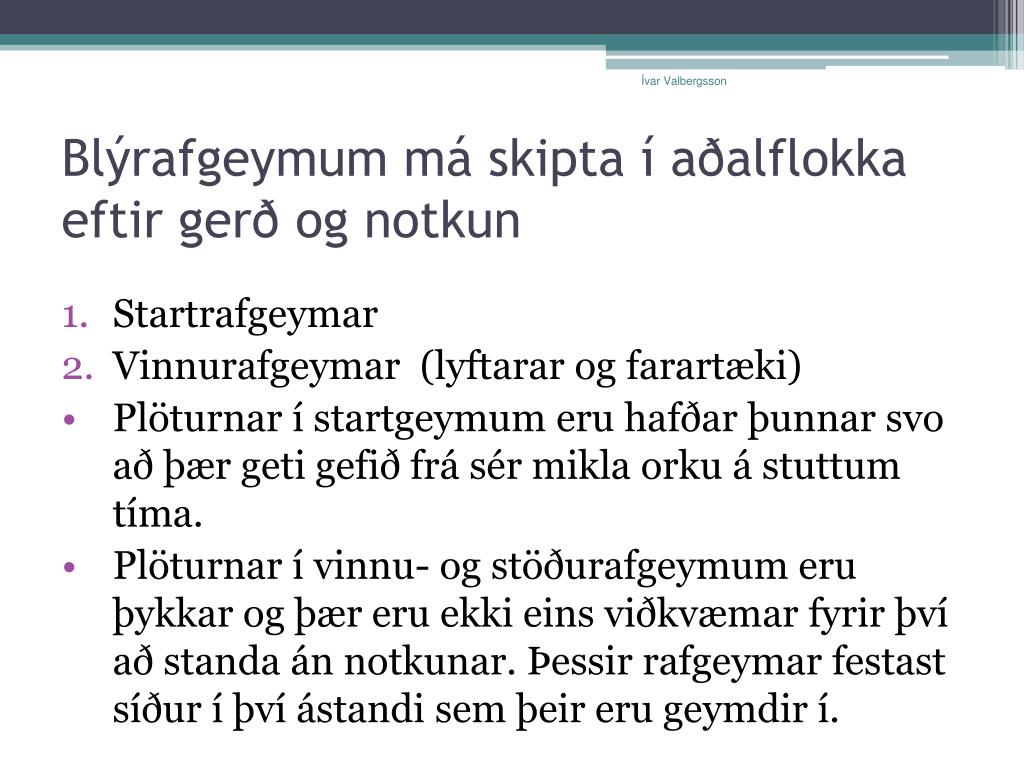

Ívar ValbergssonBlýrafgeymum má skipta í aðalflokka eftir gerð og notkun
  • Startrafgeymar
  • Vinnurafgeymar (lyftarar og farartæki)
  • Plöturnar í startgeymum eru hafðar þunnar svo að þær geti gefið frá sér mikla orku á stuttum tíma.
  • Plöturnar í vinnu- og stöðurafgeymum eru þykkar og þær eru ekki eins viðkvæmar fyrir því að standa án notkunar. Þessir rafgeymar festast síður í því ástandi sem þeir eru geymdir í.
kj rhitastig

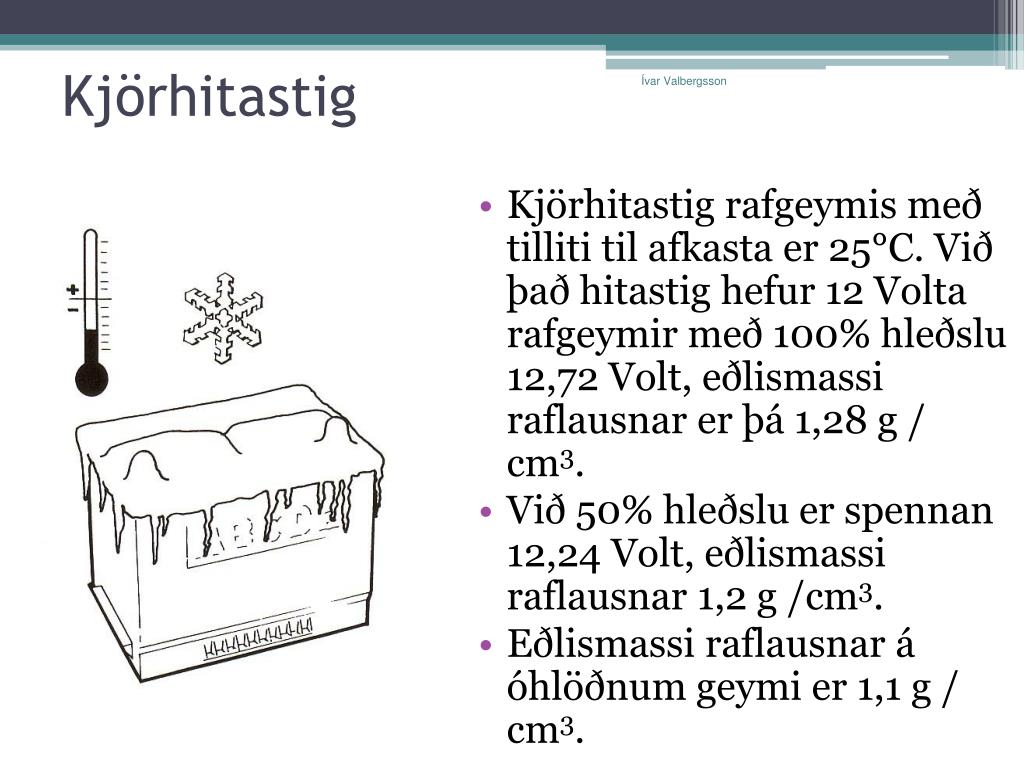

Kjörhitastig

Ívar Valbergsson

  • Kjörhitastig rafgeymis með tilliti til afkasta er 25°C. Við það hitastig hefur 12 Volta rafgeymir með 100% hleðslu 12,72 Volt, eðlismassi raflausnar er þá 1,28 g / cm3.
  • Við 50% hleðslu er spennan 12,24 Volt, eðlismassi raflausnar 1,2 g /cm3.
  • Eðlismassi raflausnar á óhlöðnum geymi er 1,1 g / cm3.
slide11
Ívar Valbergsson
  • Við kaup á rafgeymi þarf að athuga að uppgefin stærð miðast við 25°C.
  • Fyrir hverja gráðu sem kólnar frá þessum 25°C, minnka afköst geymisins um 0,8 %. Geymir sem er 200 Ah hefur ekki nema um 168 Ah. við 5°C.
  • Sjá línurit.
e lis yngdarm lir
Eðlisþyngdarmælir

Ívar Valbergsson

  • Þetta tæki til hægri er mjög hentugt til þess að fylgjast með ástandi rafgeyma.
  • Raflausnin úr hverju hlaði er sogað upp í glerhólkinn.
  • Flotholtið flýtur þá í vökvanum, mælikvarðinn sýnir þá eðlisþyngd raflausnarinnar.
lagsm ling

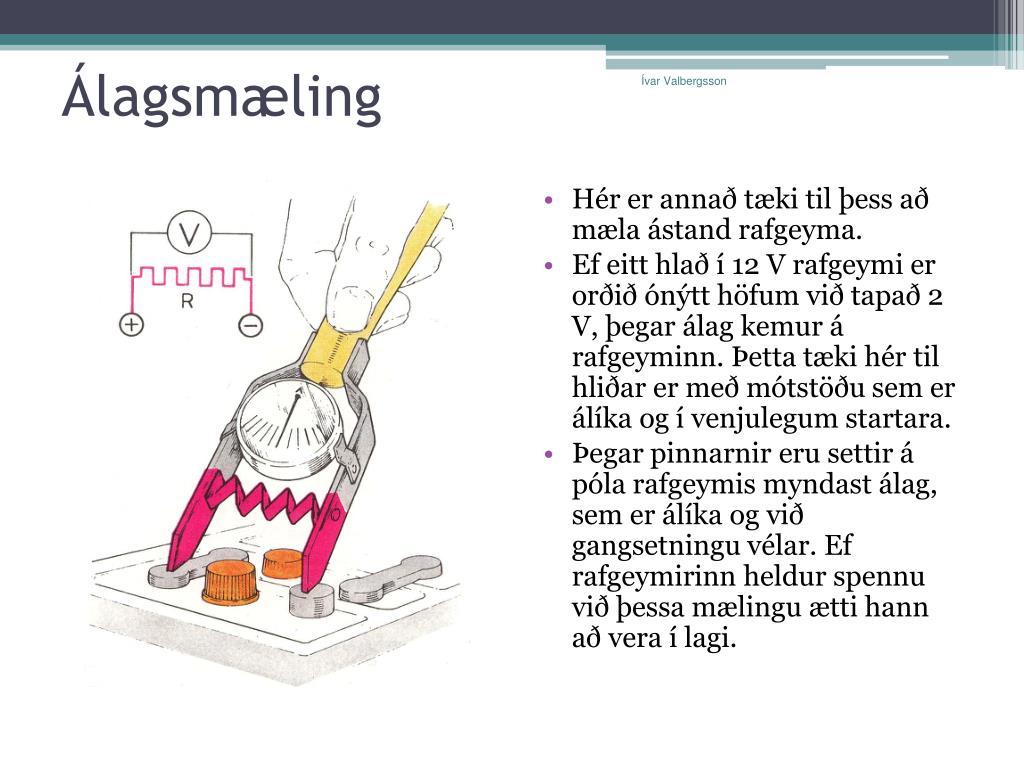

Álagsmæling

Ívar Valbergsson

  • Hér er annað tæki til þess að mæla ástand rafgeyma.
  • Ef eitt hlað í 12 V rafgeymi er orðið ónýtt höfum við tapað 2 V, þegar álag kemur á rafgeyminn. Þetta tæki hér til hliðar er með mótstöðu sem er álíka og í venjulegum startara.
  • Þegar pinnarnir eru settir á póla rafgeymis myndast álag, sem er álíka og við gangsetningu vélar. Ef rafgeymirinn heldur spennu við þessa mælingu ætti hann að vera í lagi.
me fer rafgeyma

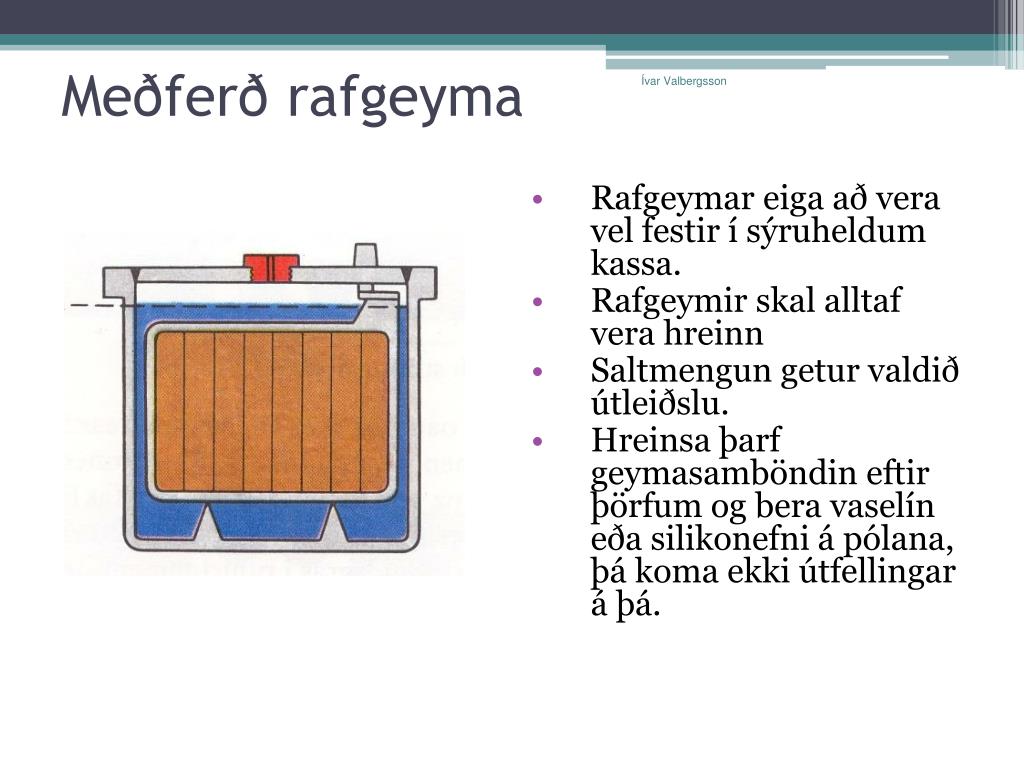

Meðferð rafgeyma

Ívar Valbergsson

  • Rafgeymar eiga að vera vel festir í sýruheldum kassa.
  • Rafgeymir skal alltaf vera hreinn
  • Saltmengun getur valdið útleiðslu.
  • Hreinsa þarf geymasamböndin eftir þörfum og bera vaselín eða silikonefni á pólana, þá koma ekki útfellingar á þá.
me fer rafgeyma15

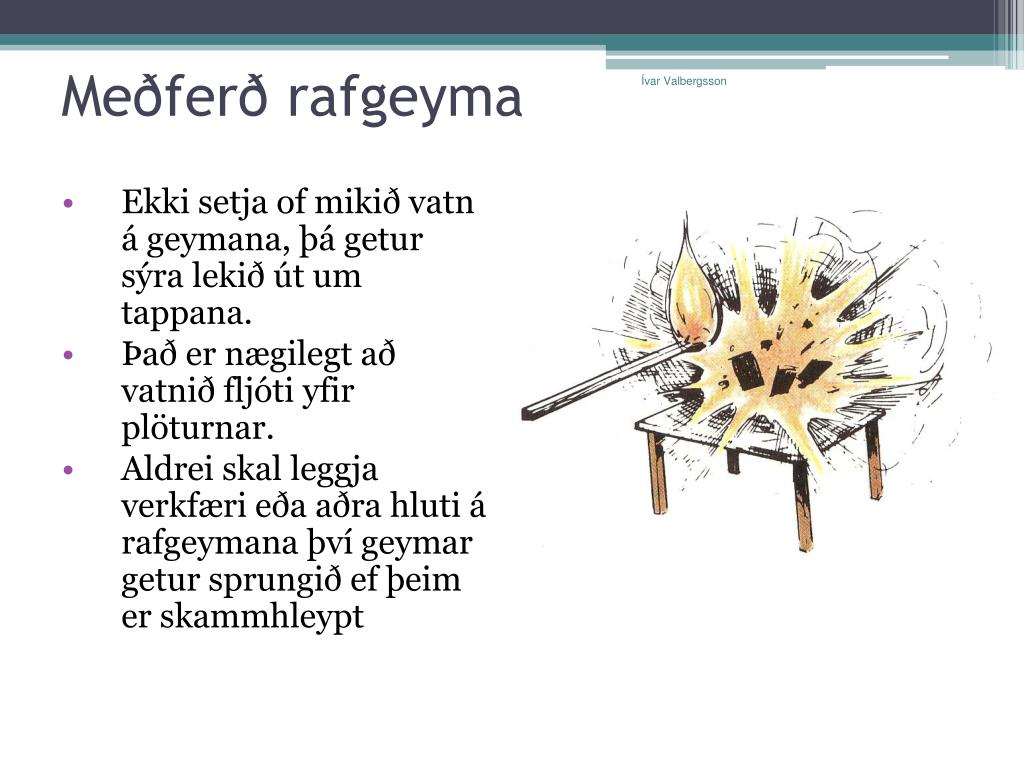

Meðferð rafgeyma

Ívar Valbergsson

  • Ekki setja of mikið vatn á geymana, þá getur sýra lekið út um tappana.
  • Það er nægilegt að vatnið fljóti yfir plöturnar.
  • Aldrei skal leggja verkfæri eða aðra hluti á rafgeymana því geymar getur sprungið ef þeim er skammhleypt
me fer rafgeyma16
Meðferð rafgeyma

Ívar Valbergsson

  • Raflausnin er vatn og brennisteinssýra. Söluaðili blandar á rafgeyminn fyrir afhendingu, athugið að enginn nema fagaðili má meðhöndla hreina brennisteinssýru. Ef sýra skvettist á einhvern, skal nota vatn og aftur vatn.
  • Sprauta í augu ef það á við og reyna að skola allri sýru burt, síðan er hægt að hringja eftir læknisaðstoð.
me fer rafgeyma17

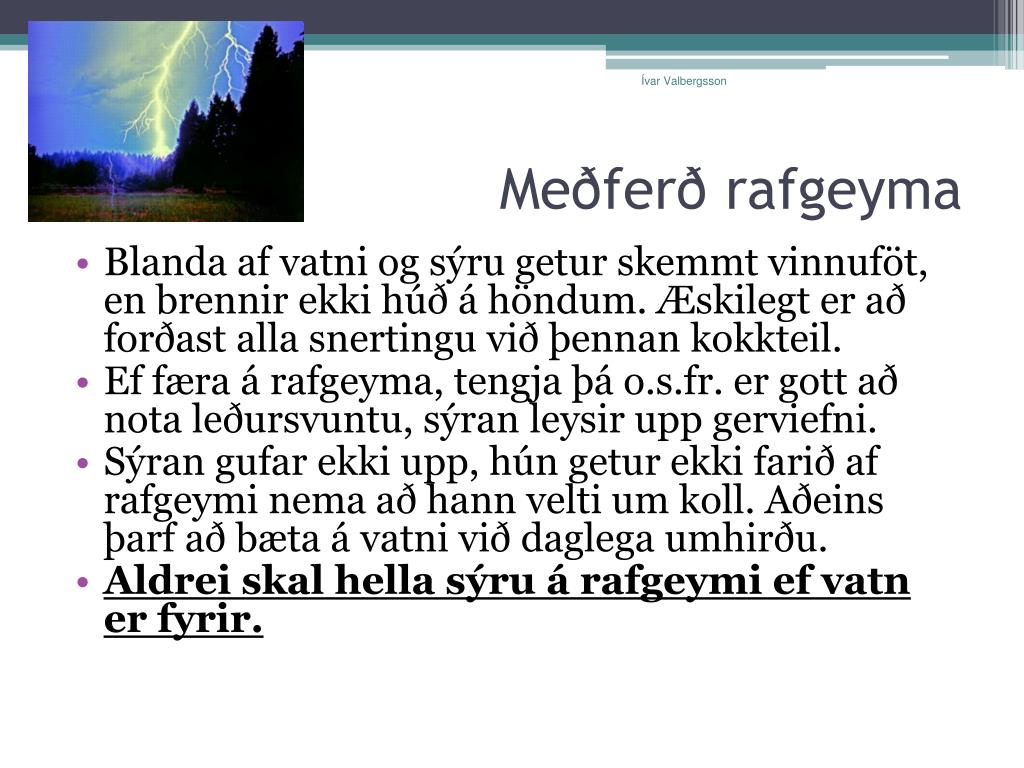

Ívar ValbergssonMeðferð rafgeyma
  • Blanda af vatni og sýru getur skemmt vinnuföt, en brennir ekki húð á höndum. Æskilegt er að forðast alla snertingu við þennan kokkteil.
  • Ef færa á rafgeyma, tengja þá o.s.fr. er gott að nota leðursvuntu, sýran leysir upp gerviefni.
  • Sýran gufar ekki upp, hún getur ekki farið af rafgeymi nema að hann velti um koll. Aðeins þarf að bæta á vatni við daglega umhirðu.
  • Aldrei skal hella sýru á rafgeymi ef vatn er fyrir.
einhl
Ívar ValbergssonEinhlöð
  • The Energizer company claims that it introduced this PP3, or 9-volt battery, in 1956. It developed in conjunction with portable transistorized radio receivers. Today, batteries are common in personal electronics, like the iPod battery on the next page
slide20

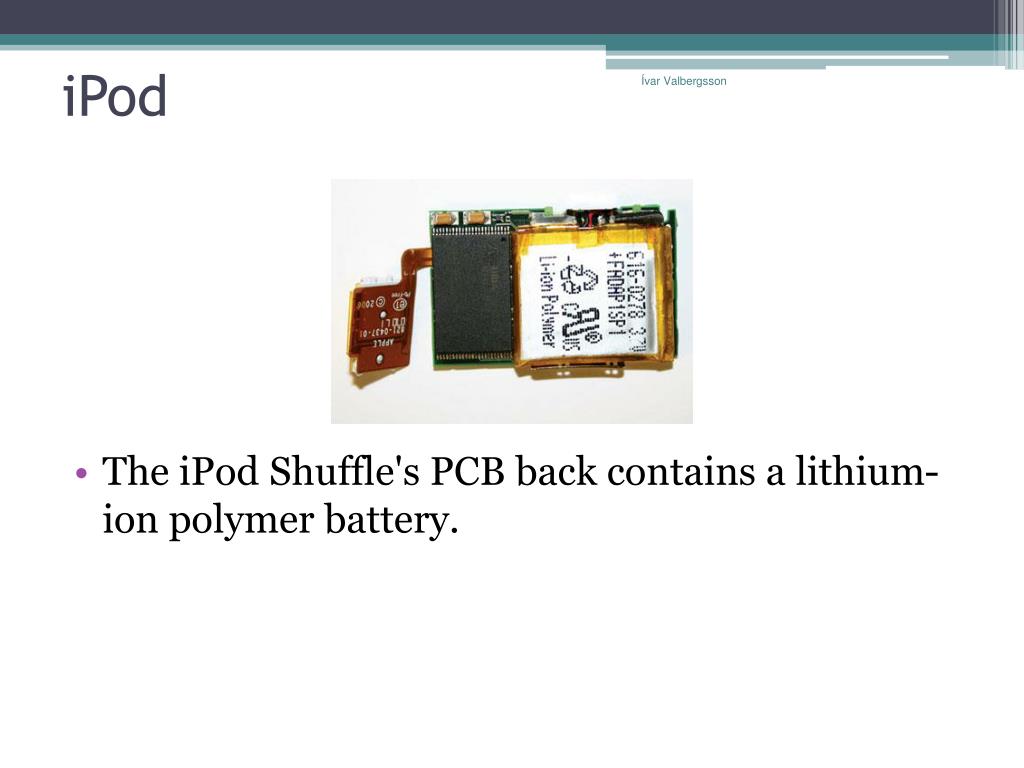

iPod

Ívar Valbergsson

  • The iPod Shuffle's PCB back contains a lithium-ion polymer battery.
slide21
Ívar Valbergsson

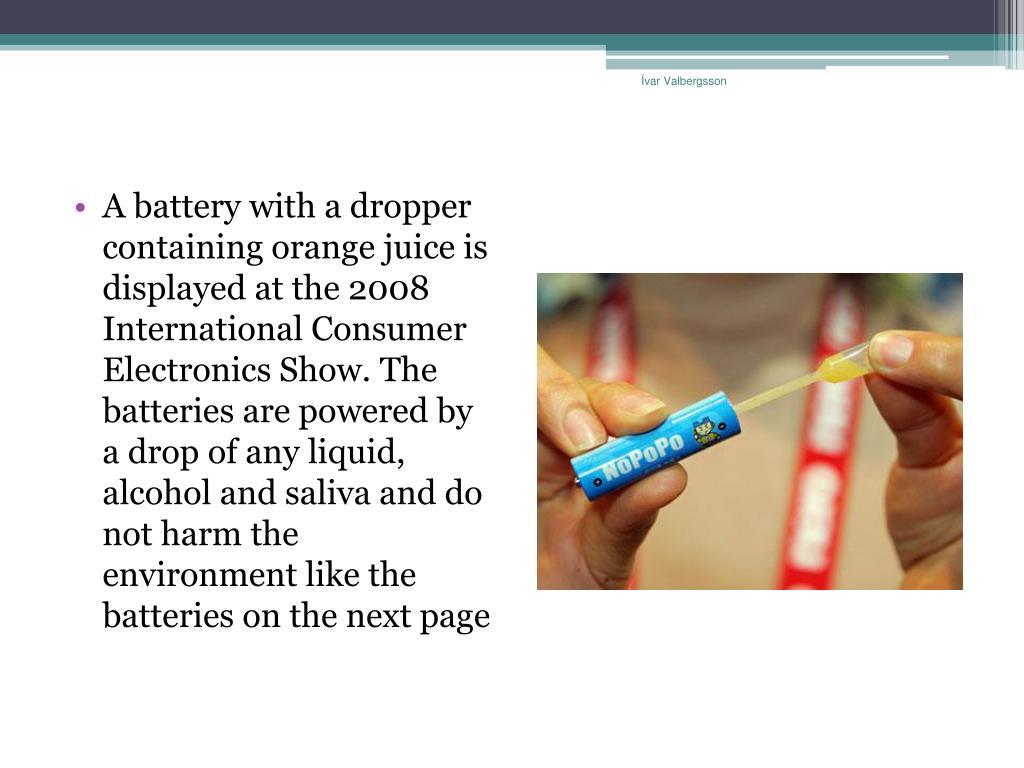

  • A battery with a dropper containing orange juice is displayed at the 2008 International Consumer Electronics Show. The batteries are powered by a drop of any liquid, alcohol and saliva and do not harm the environment like the batteries on the next page
slide22
Ívar Valbergsson

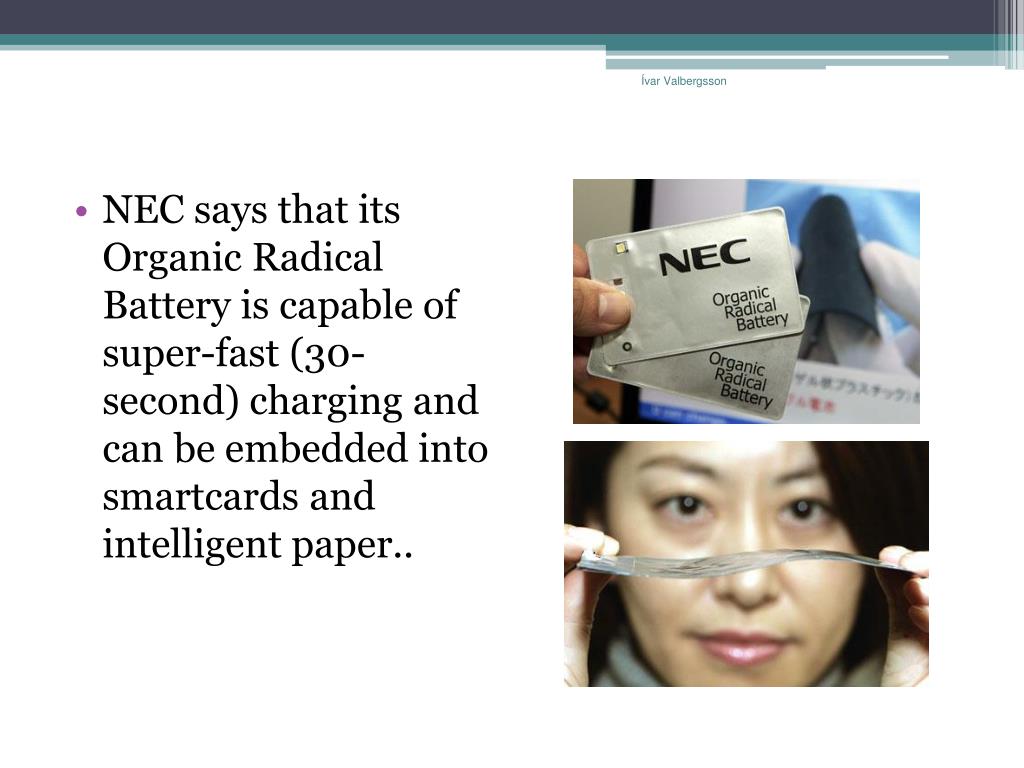

  • NEC says that its Organic Radical Battery is capable of super-fast (30-second) charging and can be embedded into smartcards and intelligent paper..
slide23
Ívar Valbergsson
  • An Indian laborer breaks battery cells with a hammer to extract aluminum that can be sold. Batteries that are not properly disposed of can leak dangerous substances in ground water, soil and air.
slide24
Ívar Valbergsson
  • A Greenpeace activist empties a bucket of used batteries in front of the Environment Secretary building in Mexico City to bring awareness to how they pollute the water. The next battery hazard is in Scotland.
slide25
Ívar Valbergsson
  • A discarded car battery litters the beach at Prestwick, Scotland. Used car batteries may leak acid and are full of lead, which is an environmental hazard. See the creative way China is looking to improve proper battery disposal next.
slide26
Ívar Valbergsson
  • The world's smallest fuel battery made for use in laptop computers is seen next to a coin at Casio's headquarters. This fuel cell is expected to operate for 8-16 hours. The laptop battery on the next page is made from a Proton Exchange Membrane
slide27
Ívar Valbergsson

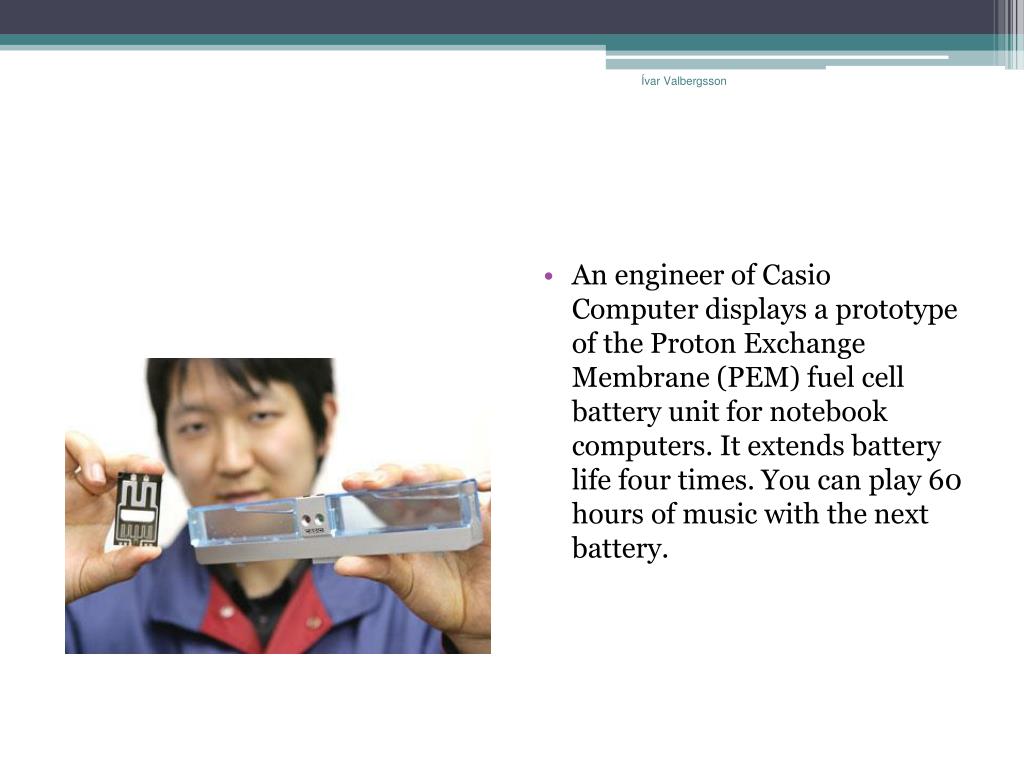

  • An engineer of Casio Computer displays a prototype of the Proton Exchange Membrane (PEM) fuel cell battery unit for notebook computers. It extends battery life four times. You can play 60 hours of music with the next battery.
toshipa
Ívar ValbergssonToshipa
  • Toshiba employee Hiroko Mochida displays a prototype model of an audio player powered by a direct methanol fuel cell battery. It can play 60 hours with a single 10ml charge of methanol. Or, use your cell phone 10 times longer with the next battery.
