Presentation Transcript
slide1
矿物纤维在沥青混合料中应用的理论与实践探讨矿物纤维在沥青混合料中应用的理论与实践探讨

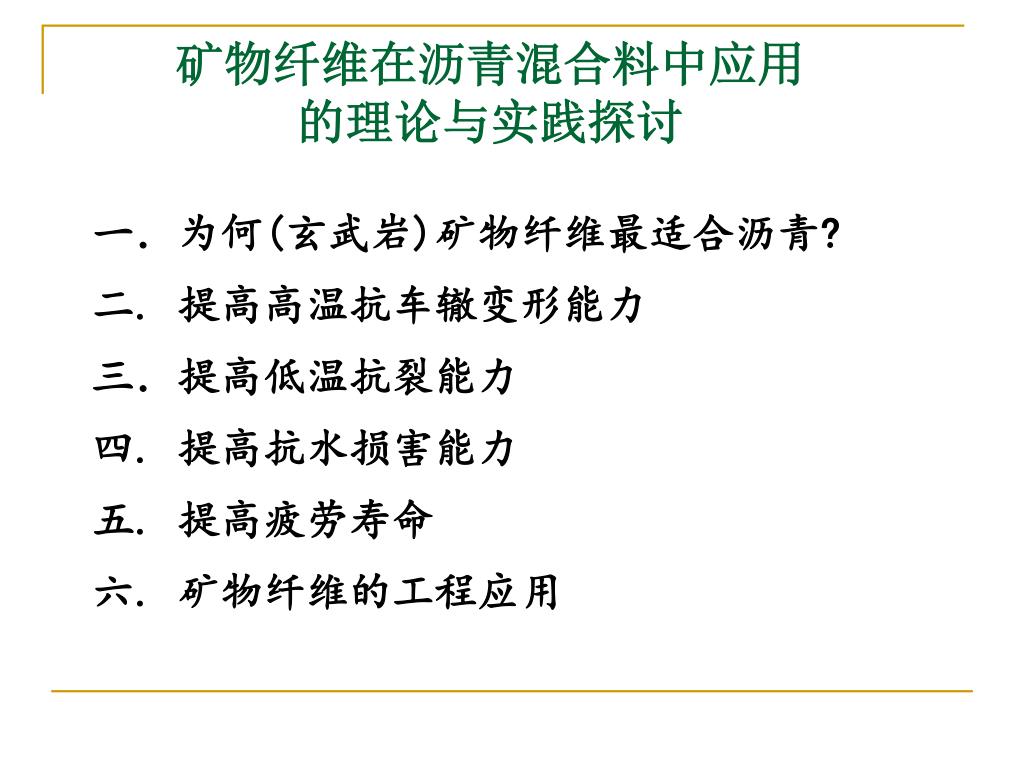

slide2
矿物纤维在沥青混合料中应用的理论与实践探讨矿物纤维在沥青混合料中应用的理论与实践探讨

一.为何(玄武岩)矿物纤维最适合沥青?

二. 提高高温抗车辙变形能力

三.提高低温抗裂能力

四. 提高抗水损害能力

五. 提高疲劳寿命

六. 矿物纤维的工程应用

slide3

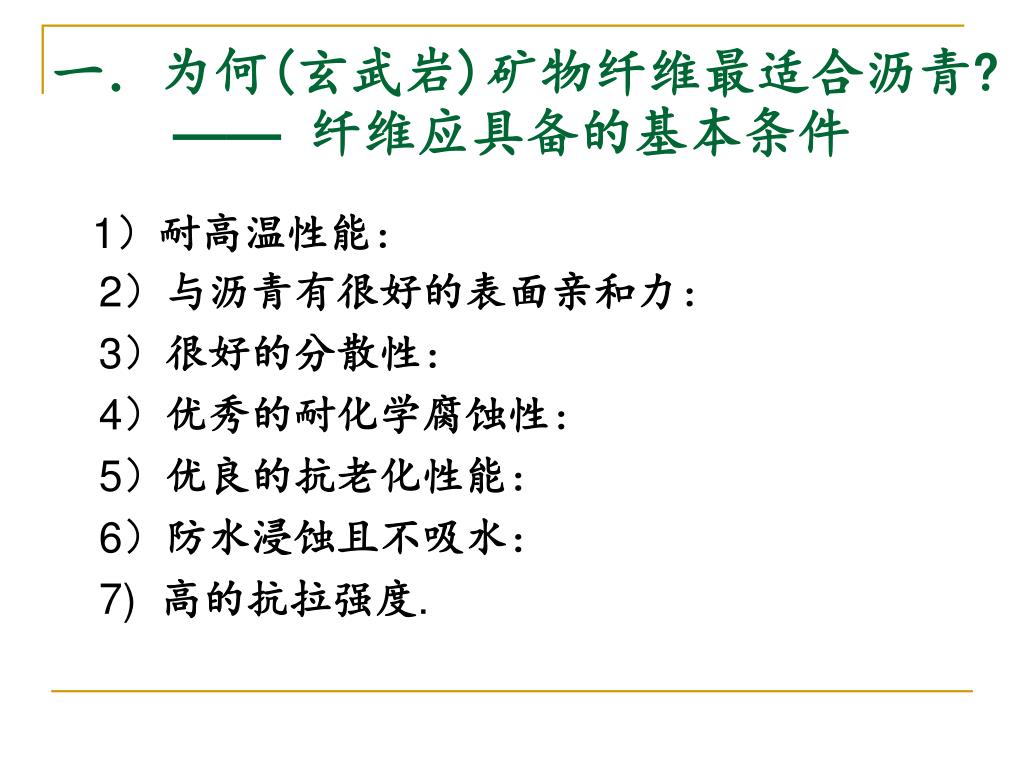

一.为何(玄武岩)矿物纤维最适合沥青?——纤维应具备的基本条件一.为何(玄武岩)矿物纤维最适合沥青?——纤维应具备的基本条件

1)耐高温性能:

2)与沥青有很好的表面亲和力:

3)很好的分散性:

4)优秀的耐化学腐蚀性:

5)优良的抗老化性能:

6)防水浸蚀且不吸水:

7) 高的抗拉强度.

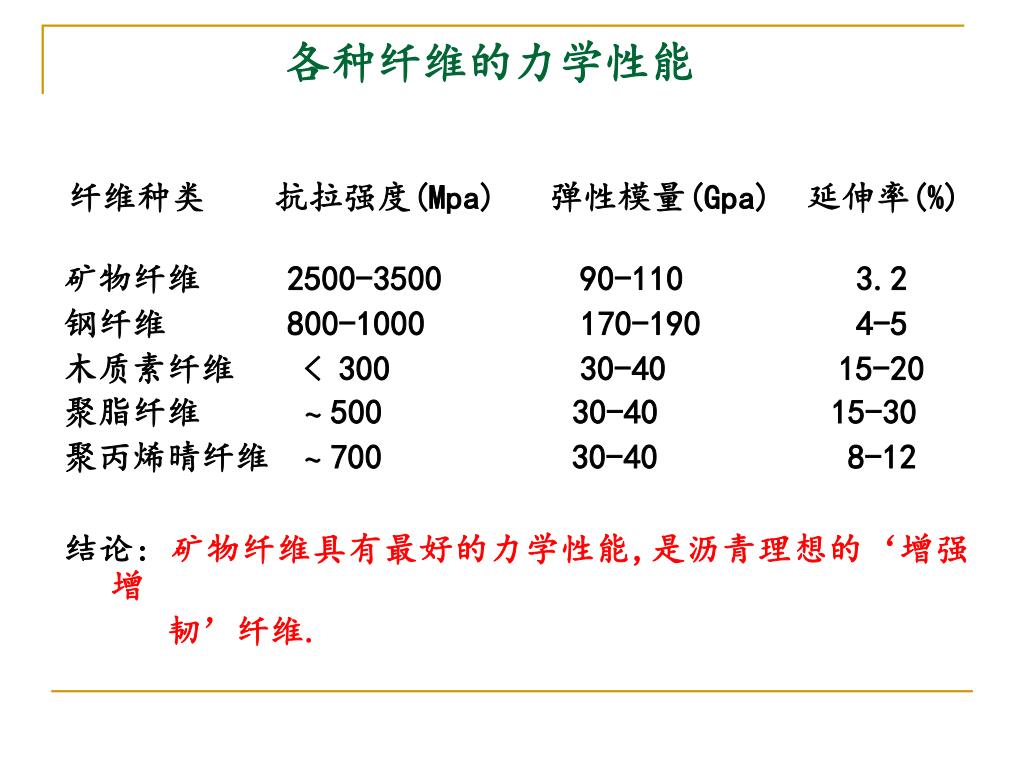

slide4
各种纤维的力学性能

纤维种类 抗拉强度(Mpa) 弹性模量(Gpa) 延伸率(%)

矿物纤维 2500-3500 90-110 3.2

钢纤维 800-1000 170-190 4-5

木质素纤维 < 300 30-40 15-20

聚脂纤维 ~ 500 30-40 15-30

聚丙烯晴纤维 ~ 700 30-40 8-12

结论: 矿物纤维具有最好的力学性能,是沥青理想的‘增强增

韧’纤维.

slide5

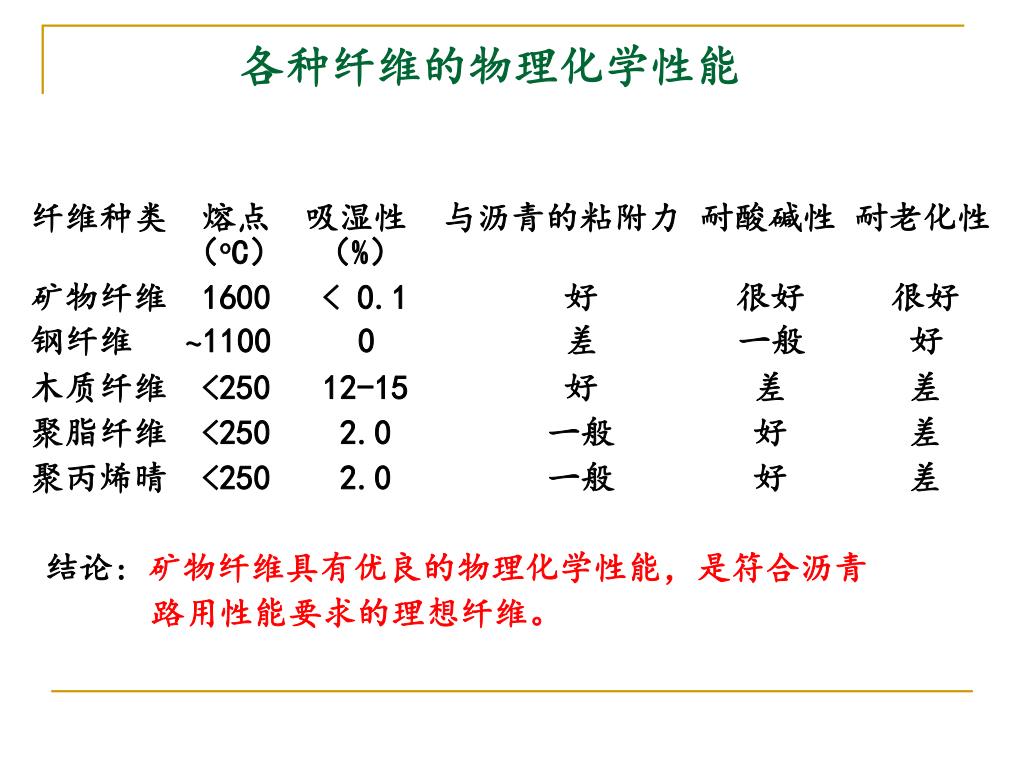

各种纤维的物理化学性能

纤维种类 熔点 吸湿性 与沥青的粘附力 耐酸碱性 耐老化性

(oC) (%)

矿物纤维 1600 < 0.1 好 很好 很好

钢纤维 ~1100 0 差 一般 好

木质纤维 <250 12-15 好 差 差

聚脂纤维 <250 2.0 一般 好 差

聚丙烯晴 <250 2.0 一般 好 差

结论: 矿物纤维具有优良的物理化学性能,是符合沥青

路用性能要求的理想纤维。

slide6

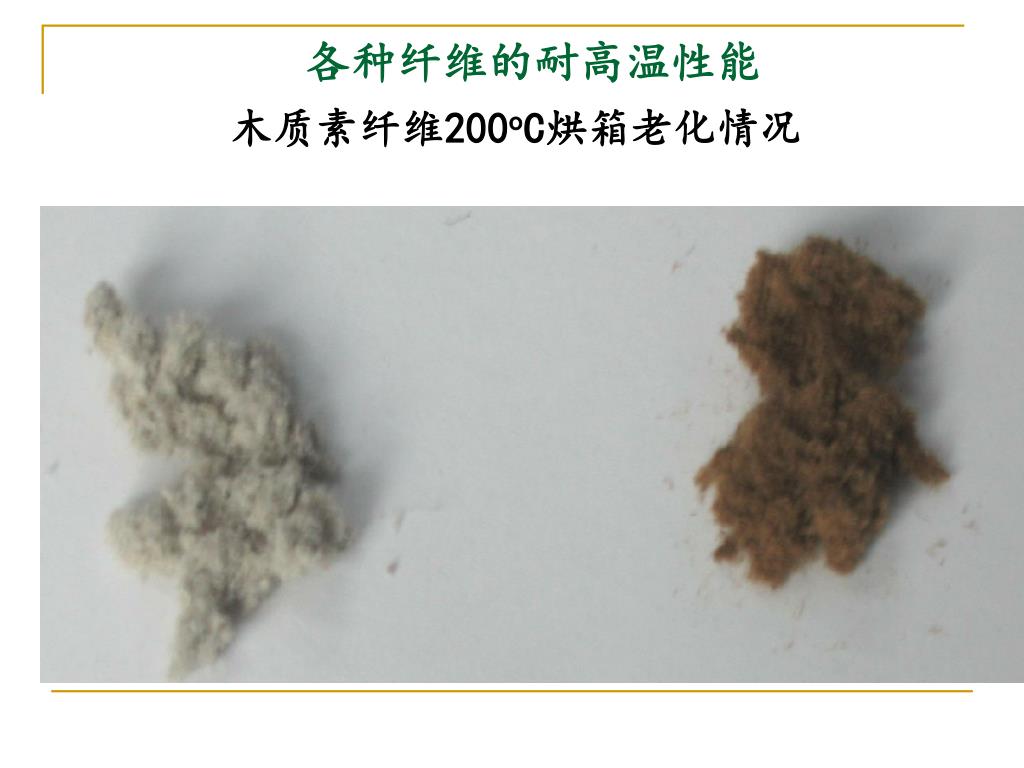

各种纤维的耐高温性能

木质素纤维200oC烘箱老化情况

slide7

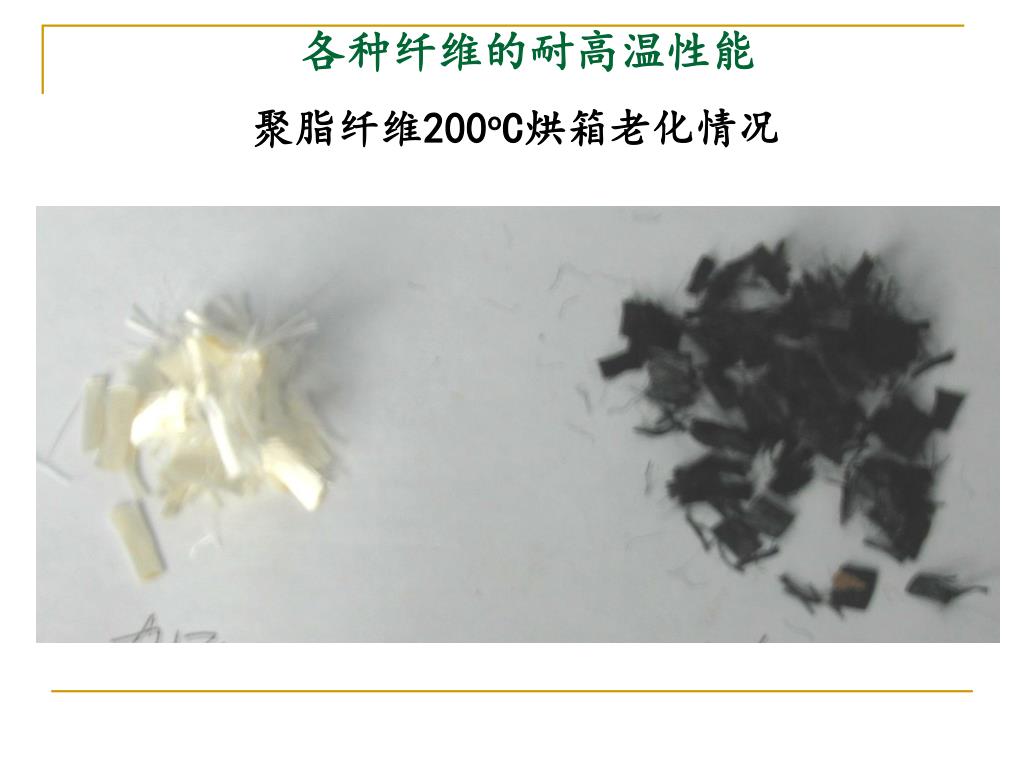

各种纤维的耐高温性能

聚脂纤维200oC烘箱老化情况

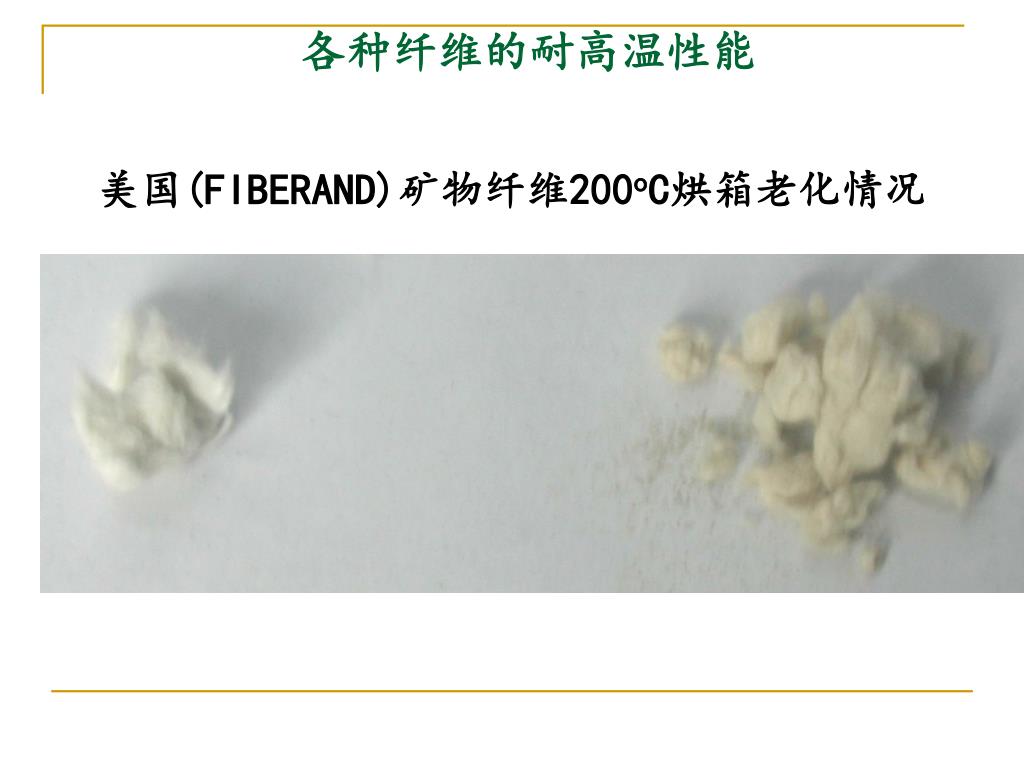

slide8
各种纤维的耐高温性能

美国(FIBERAND)矿物纤维200oC烘箱老化情况

slide9

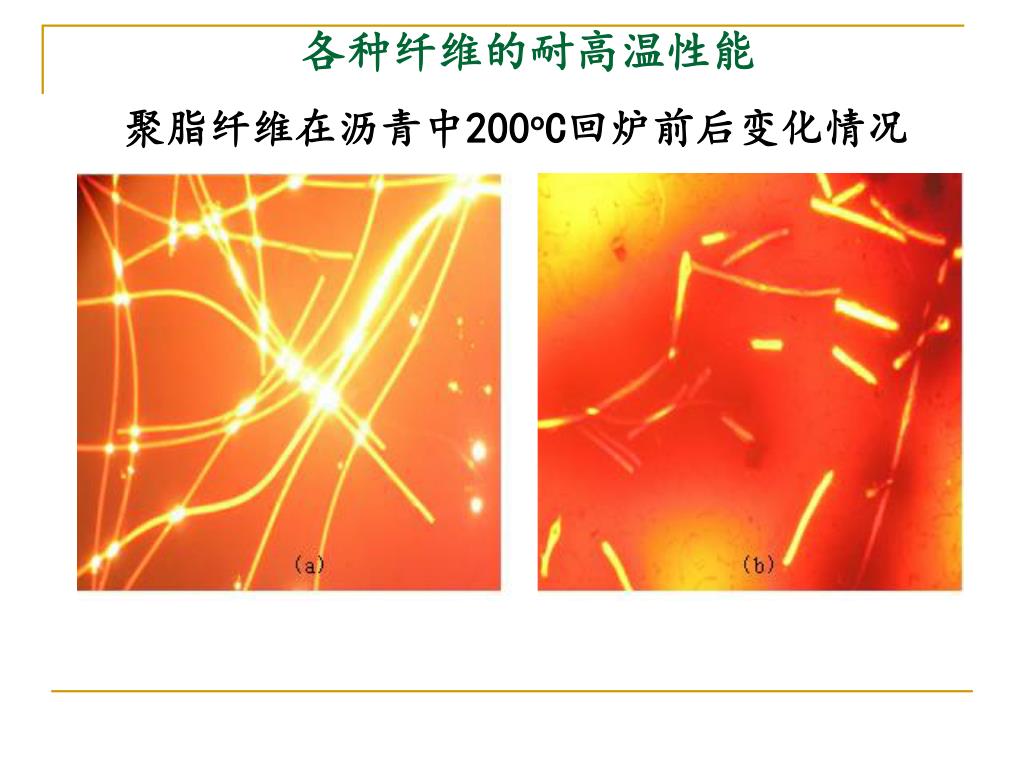

各种纤维的耐高温性能

聚脂纤维在沥青中200oC回炉前后变化情况

slide10

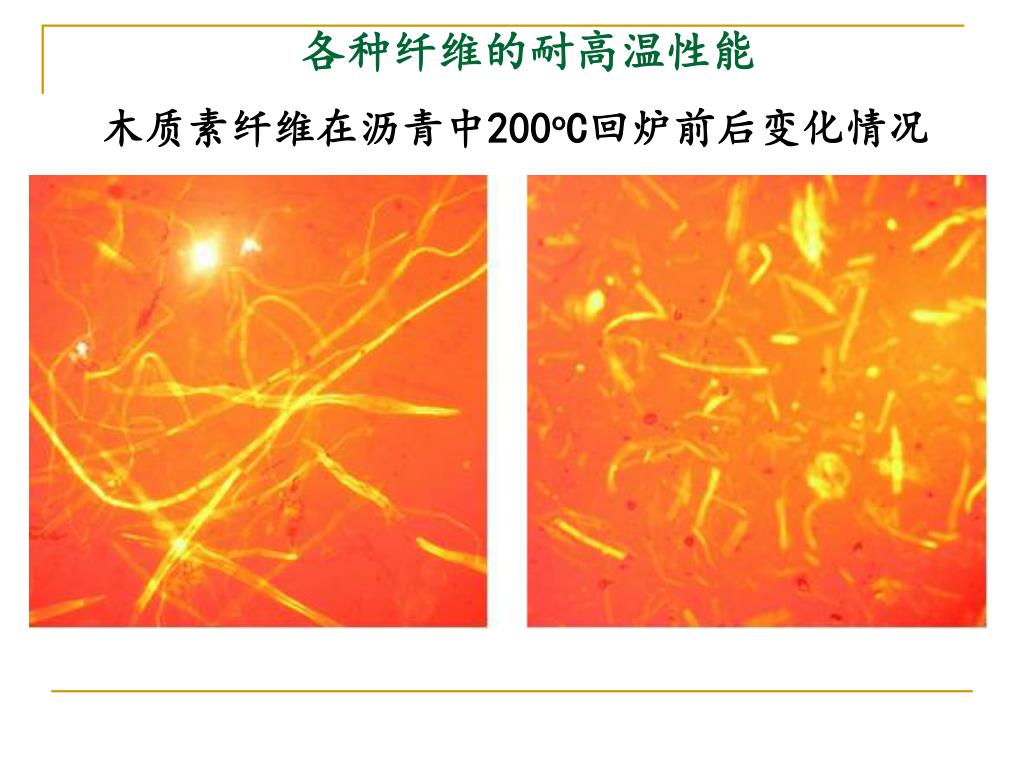

各种纤维的耐高温性能

木质素纤维在沥青中200oC回炉前后变化情况

slide11

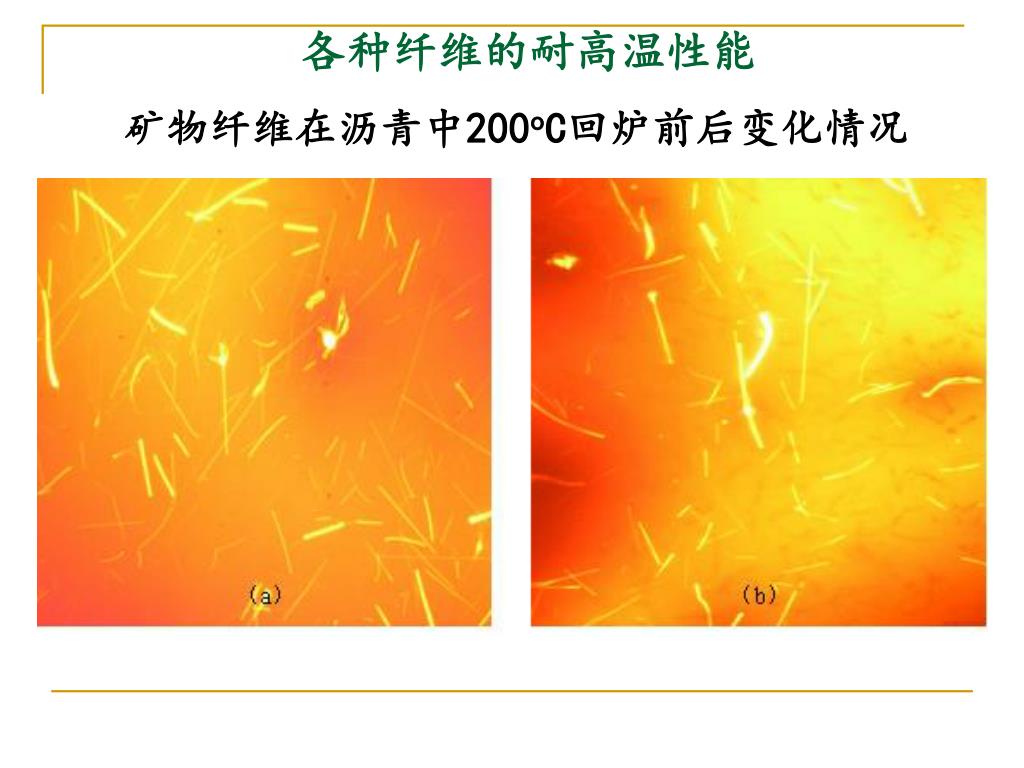

各种纤维的耐高温性能

矿物纤维在沥青中200oC回炉前后变化情况

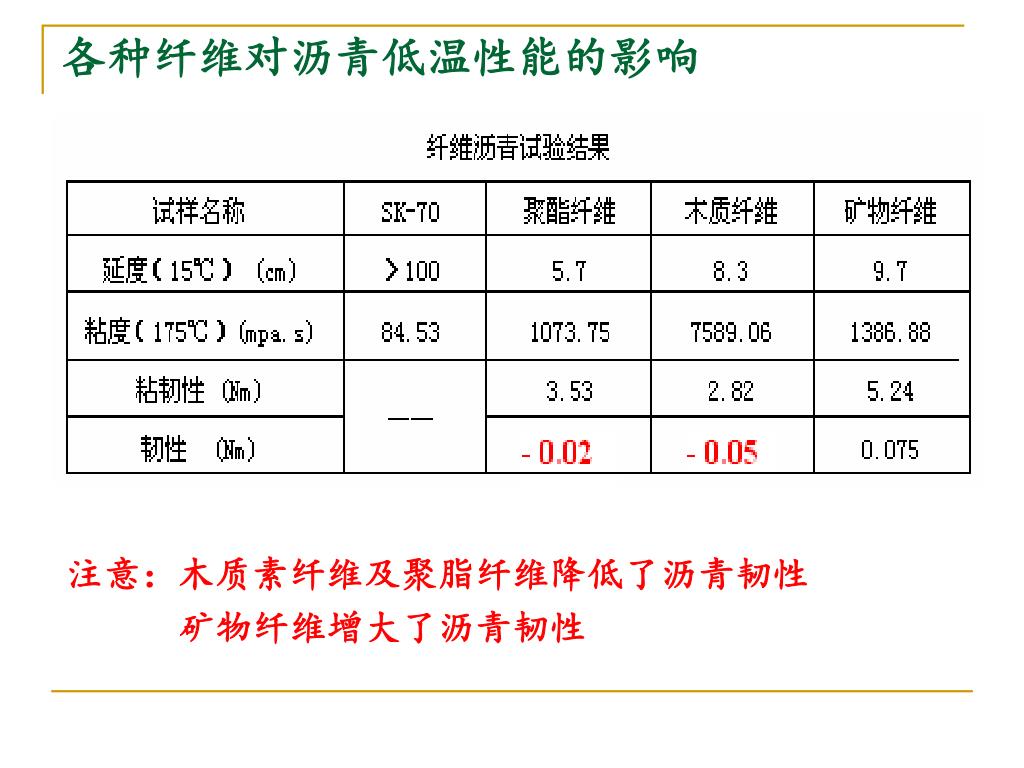

slide12
各种纤维对沥青低温性能的影响

注意:木质素纤维及聚脂纤维降低了沥青韧性

矿物纤维增大了沥青韧性

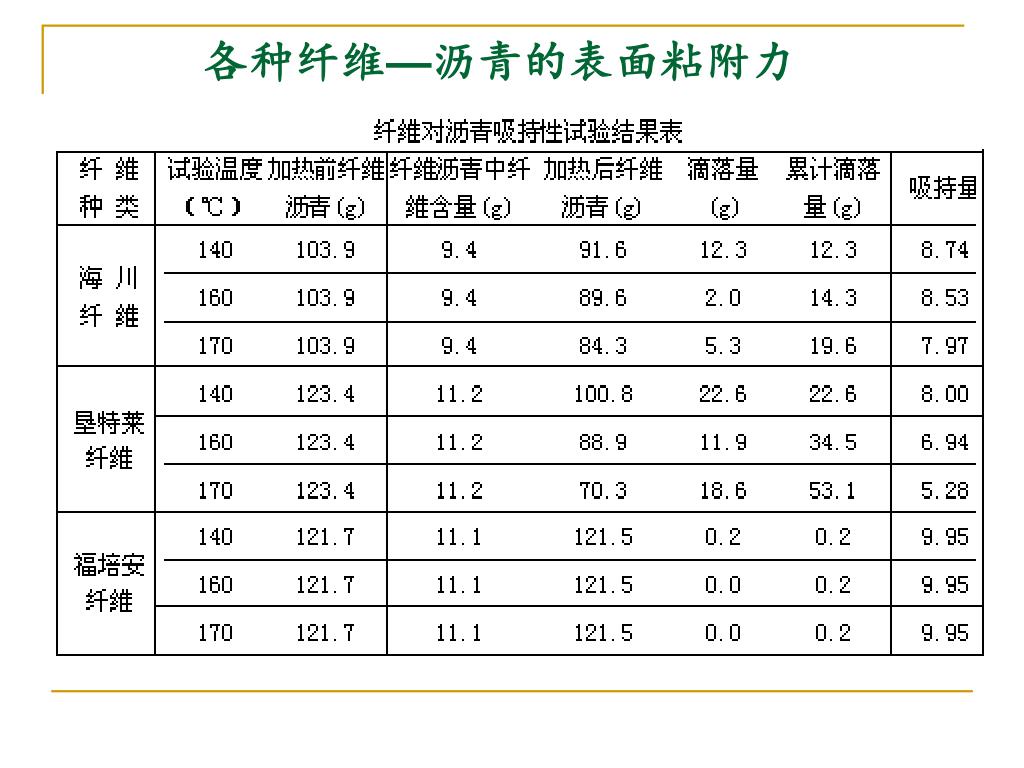

slide14

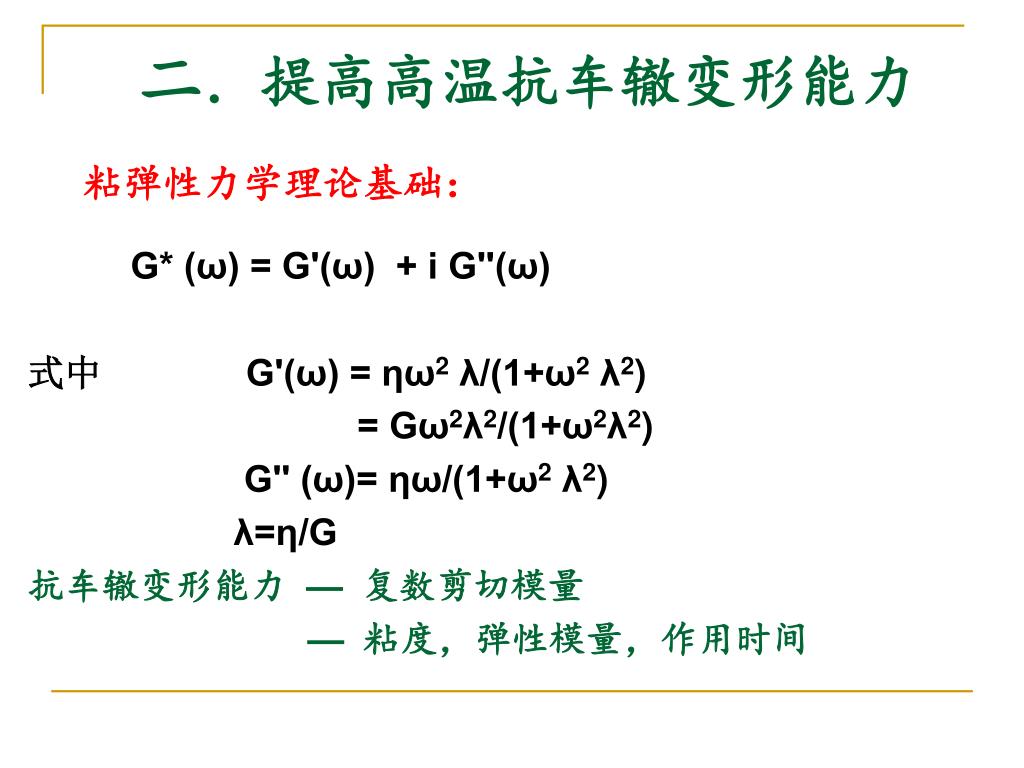

二.提高高温抗车辙变形能力

粘弹性力学理论基础:

G* (ω) = G'(ω) + i G''(ω)

式中 G'(ω) = ηω2 λ/(1+ω2 λ2)

= Gω2λ2/(1+ω2λ2)

G'' (ω)= ηω/(1+ω2 λ2)

λ=η/G

抗车辙变形能力 —复数剪切模量

—粘度,弹性模量,作用时间

slide15

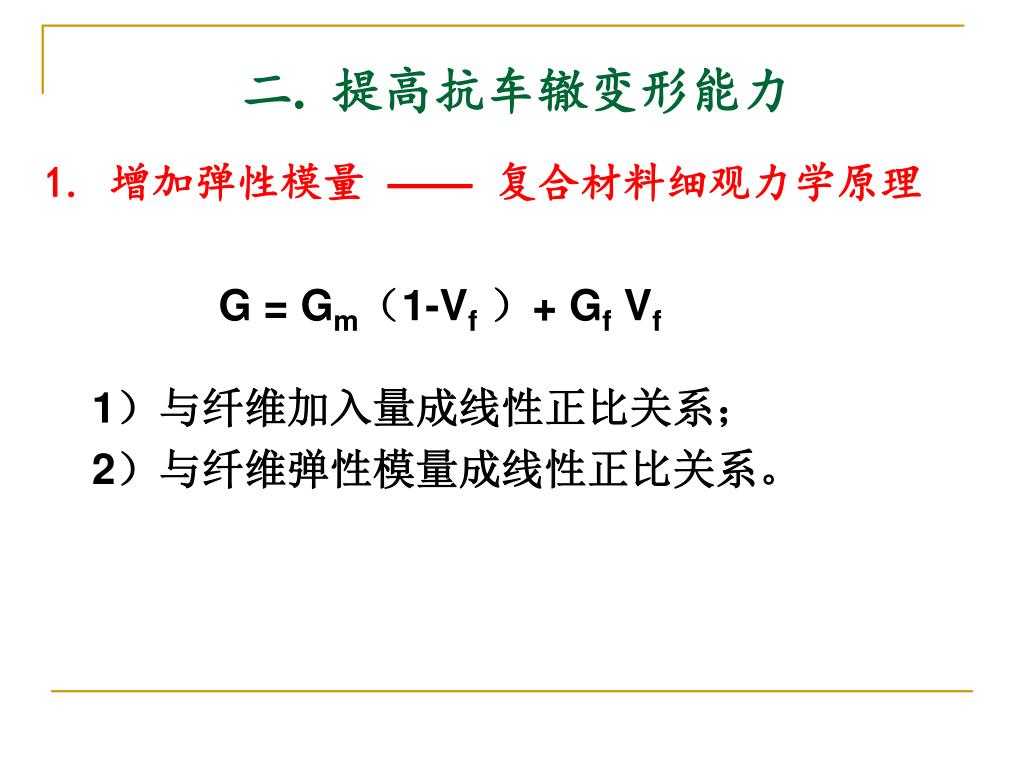

二. 提高抗车辙变形能力

1. 增加弹性模量 ——复合材料细观力学原理

G = Gm(1-Vf)+ Gf Vf

1)与纤维加入量成线性正比关系;

2)与纤维弹性模量成线性正比关系。

slide16

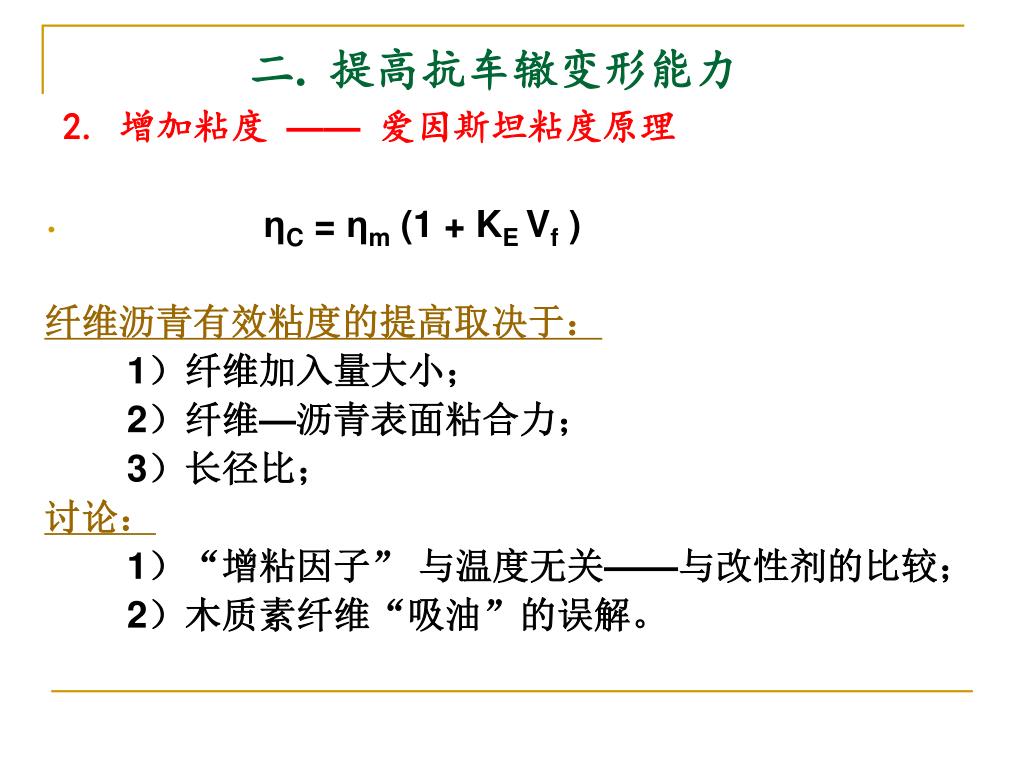

二. 提高抗车辙变形能力

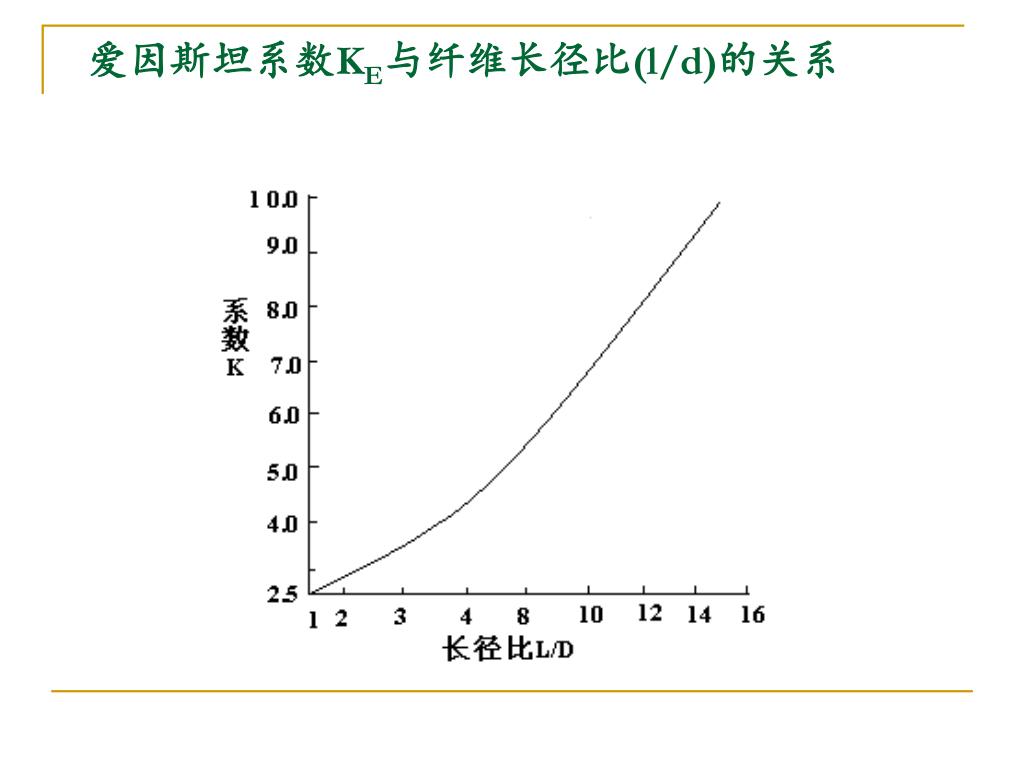

2. 增加粘度 ——爱因斯坦粘度原理

  • ηC = ηm (1 + KE Vf )

纤维沥青有效粘度的提高取决于:

1)纤维加入量大小;

2)纤维—沥青表面粘合力;

3)长径比;

讨论:

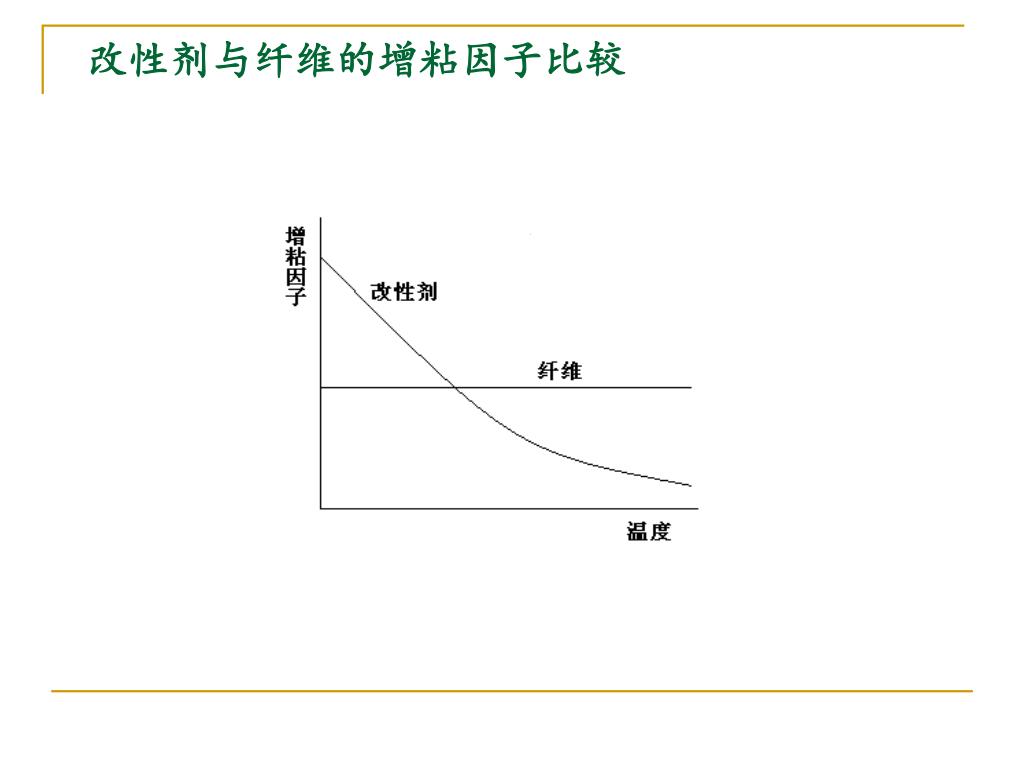

1)“增粘因子” 与温度无关——与改性剂的比较;

2)木质素纤维“吸油”的误解。

slide18

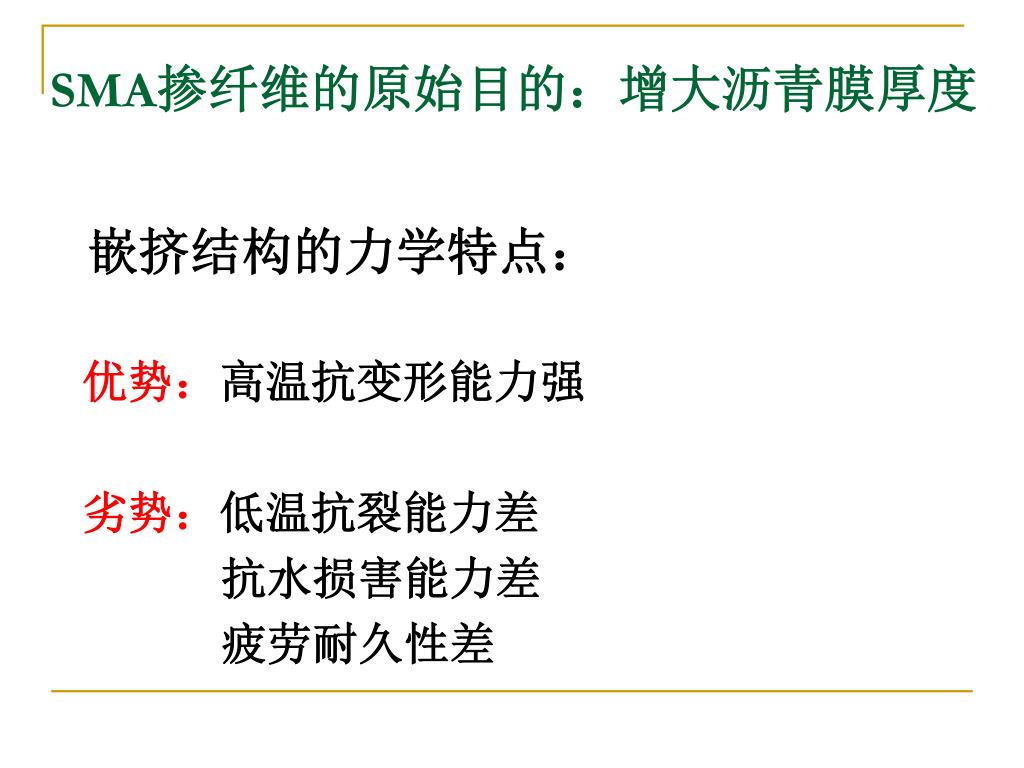

SMA掺纤维的原始目的:增大沥青膜厚度

嵌挤结构的力学特点:

优势:高温抗变形能力强

劣势:低温抗裂能力差

抗水损害能力差

疲劳耐久性差

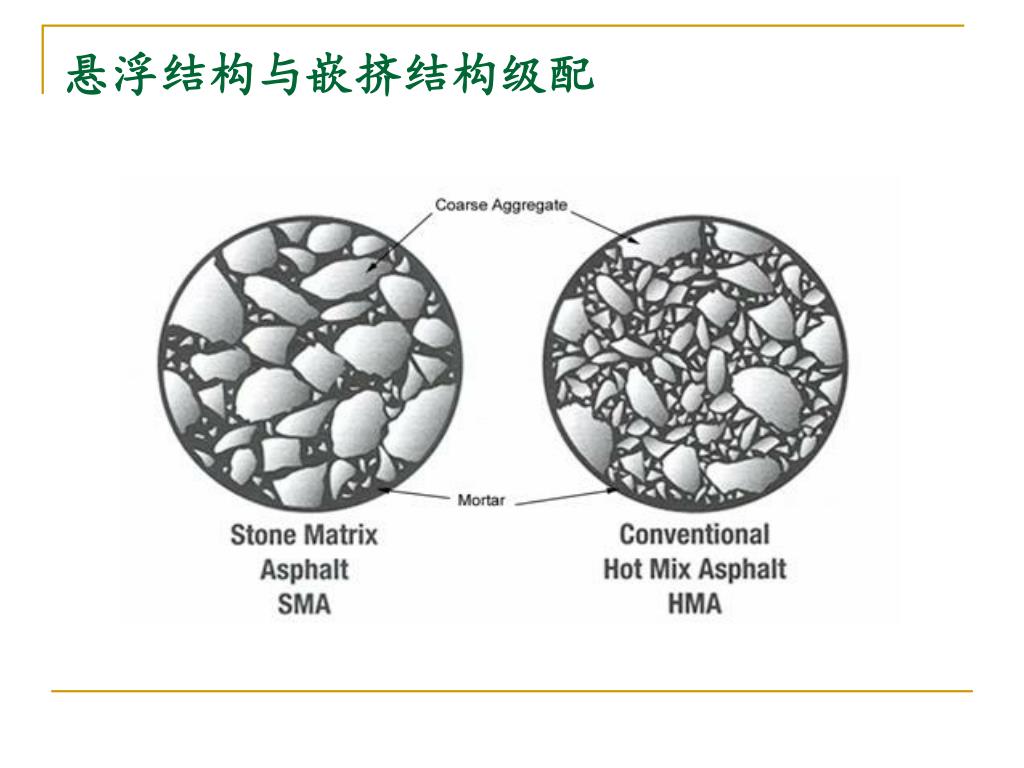

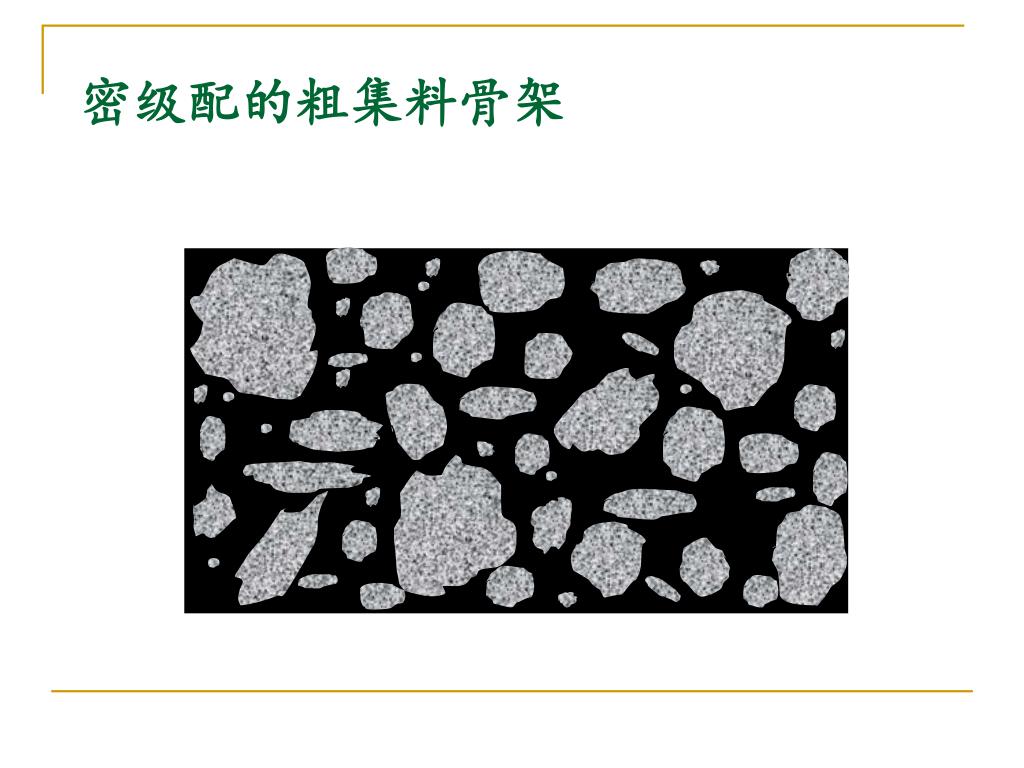

slide21

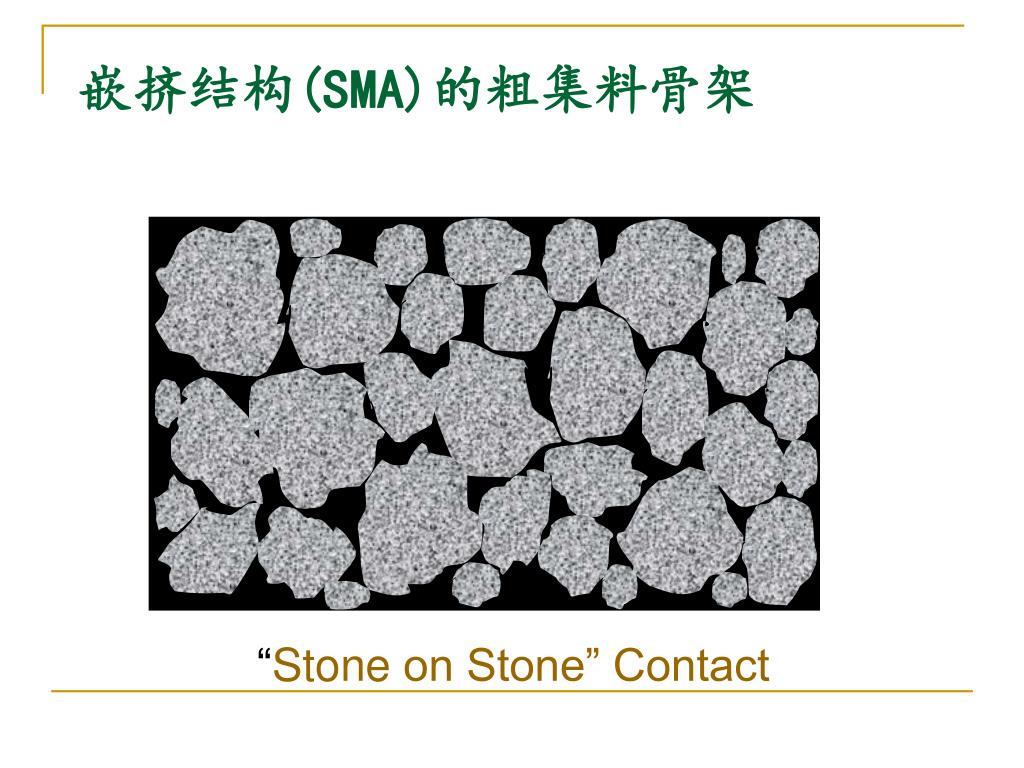

嵌挤结构(SMA)的粗集料骨架

“Stoneon Stone” Contact

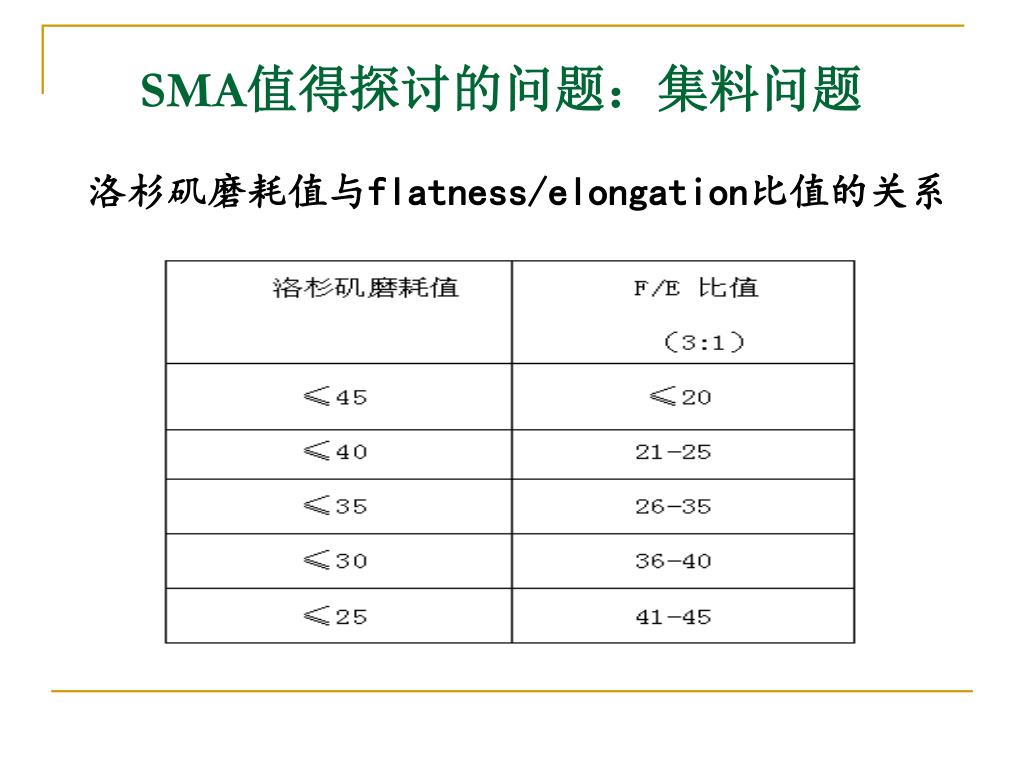

slide22
SMA值得探讨的问题:集料问题

洛杉矶磨耗值与flatness/elongation比值的关系

slide23

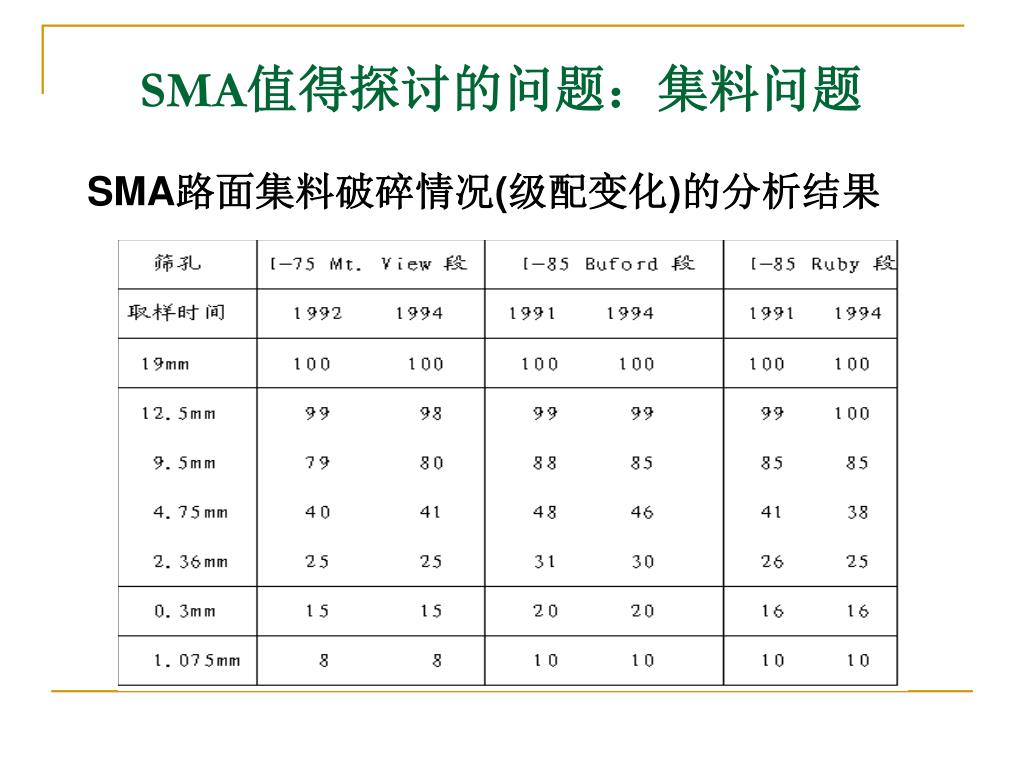

SMA值得探讨的问题:集料问题

SMA路面集料破碎情况(级配变化)的分析结果

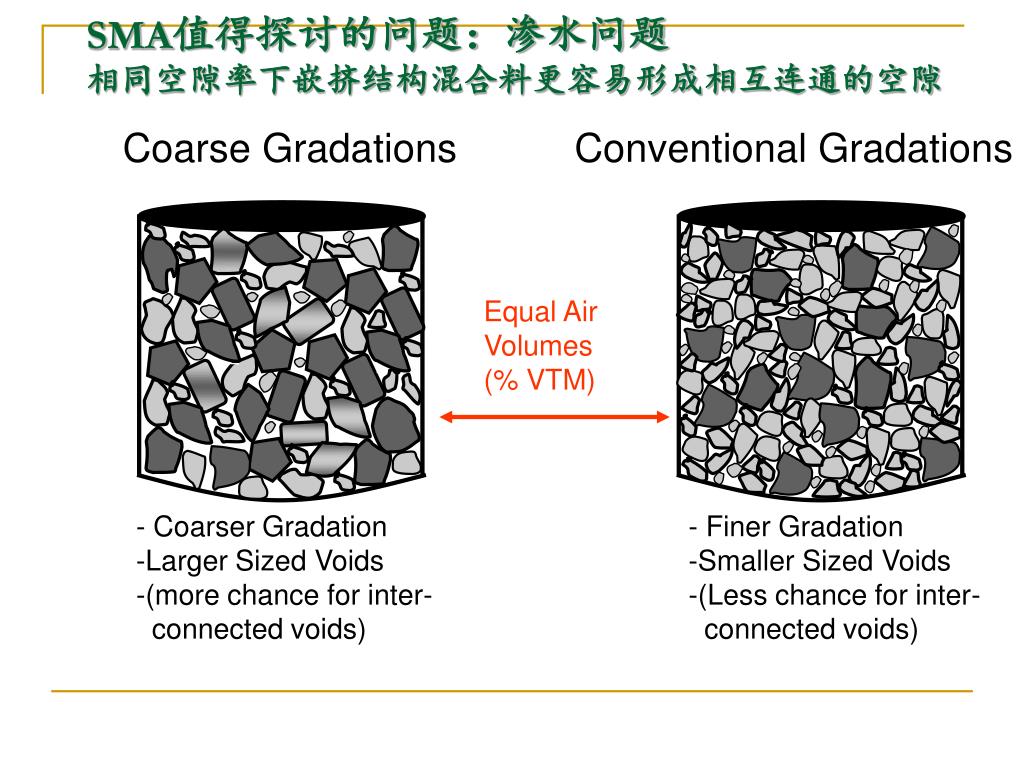

slide24
SMA值得探讨的问题:渗水问题相同空隙率下嵌挤结构混合料更容易形成相互连通的空隙SMA值得探讨的问题:渗水问题相同空隙率下嵌挤结构混合料更容易形成相互连通的空隙

Coarse Gradations

Conventional Gradations

Equal Air

Volumes

(% VTM)

  • -Coarser Gradation
  • Larger Sized Voids
  • (more chance for inter-
  • connected voids)
  • -Finer Gradation
  • Smaller Sized Voids
  • (Less chance for inter-
  • connected voids)

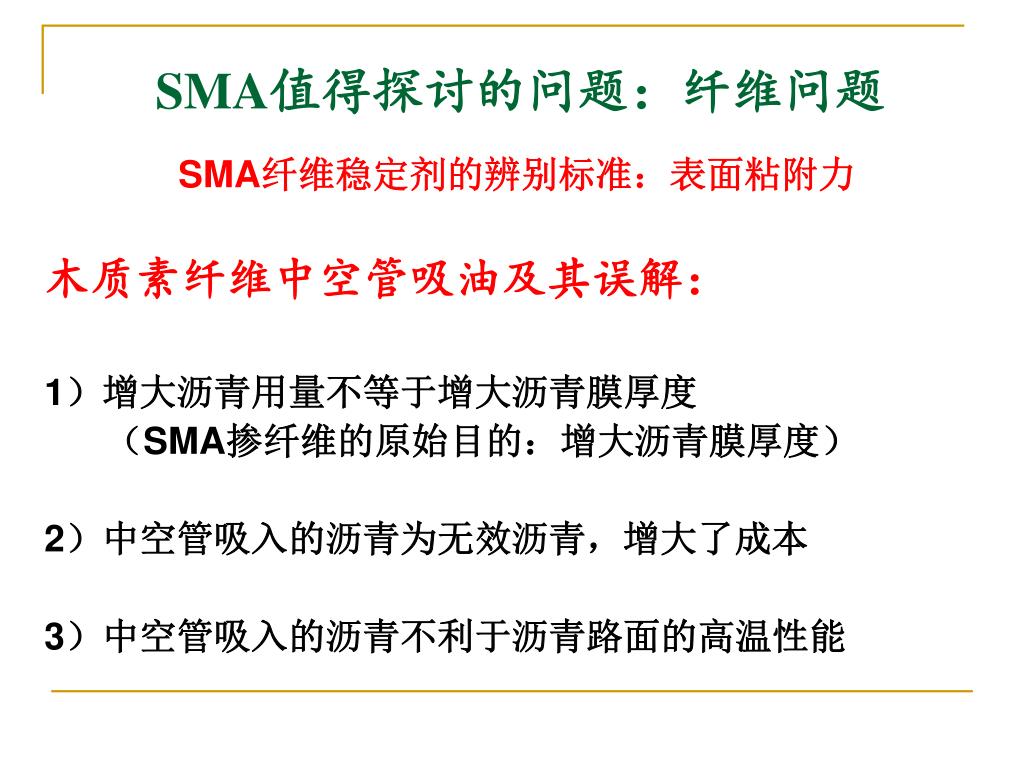

slide25
SMA值得探讨的问题:纤维问题

SMA纤维稳定剂的辨别标准:表面粘附力

木质素纤维中空管吸油及其误解:

1)增大沥青用量不等于增大沥青膜厚度

(SMA掺纤维的原始目的:增大沥青膜厚度)

2)中空管吸入的沥青为无效沥青,增大了成本

3)中空管吸入的沥青不利于沥青路面的高温性能

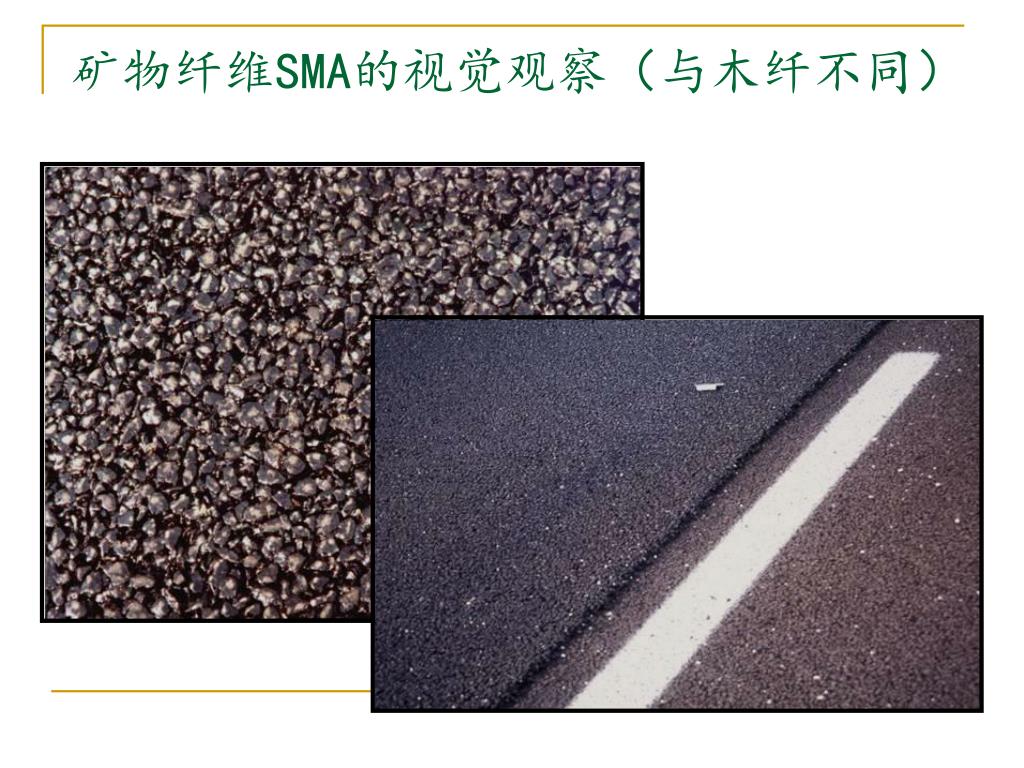

slide27

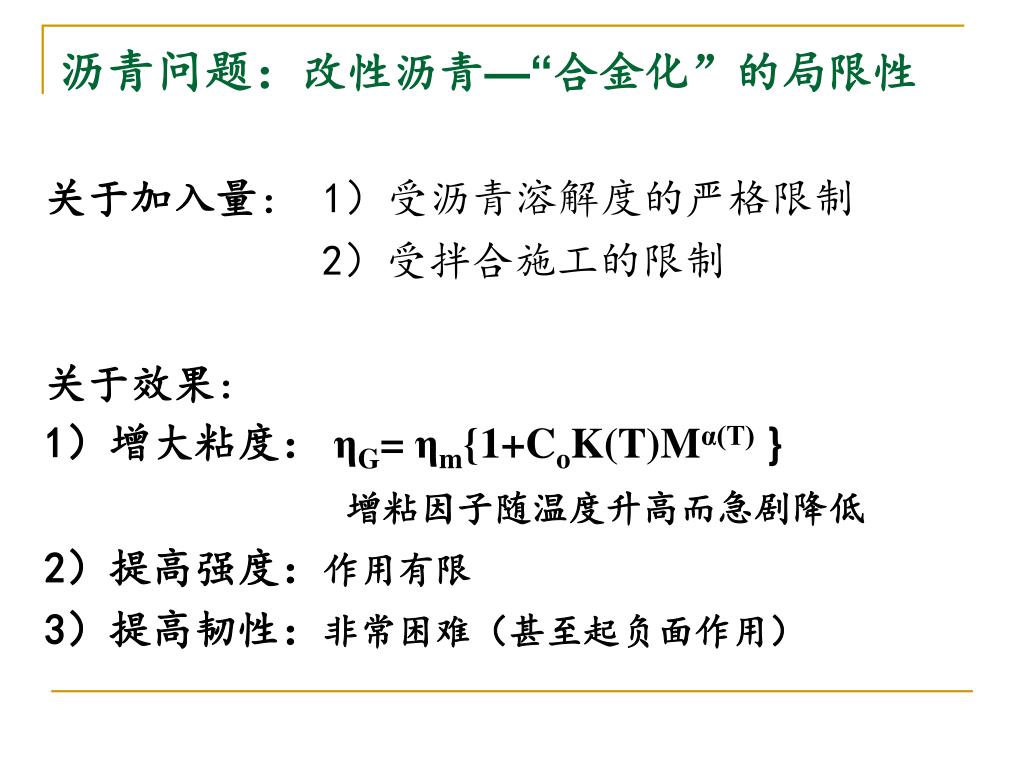

沥青问题:改性沥青—“合金化”的局限性

关于加入量: 1)受沥青溶解度的严格限制

2)受拌合施工的限制

关于效果:

1)增大粘度:ηG= ηm{1+CoK(T)Mα(T) }

增粘因子随温度升高而急剧降低

2)提高强度:作用有限

3)提高韧性:非常困难(甚至起负面作用)

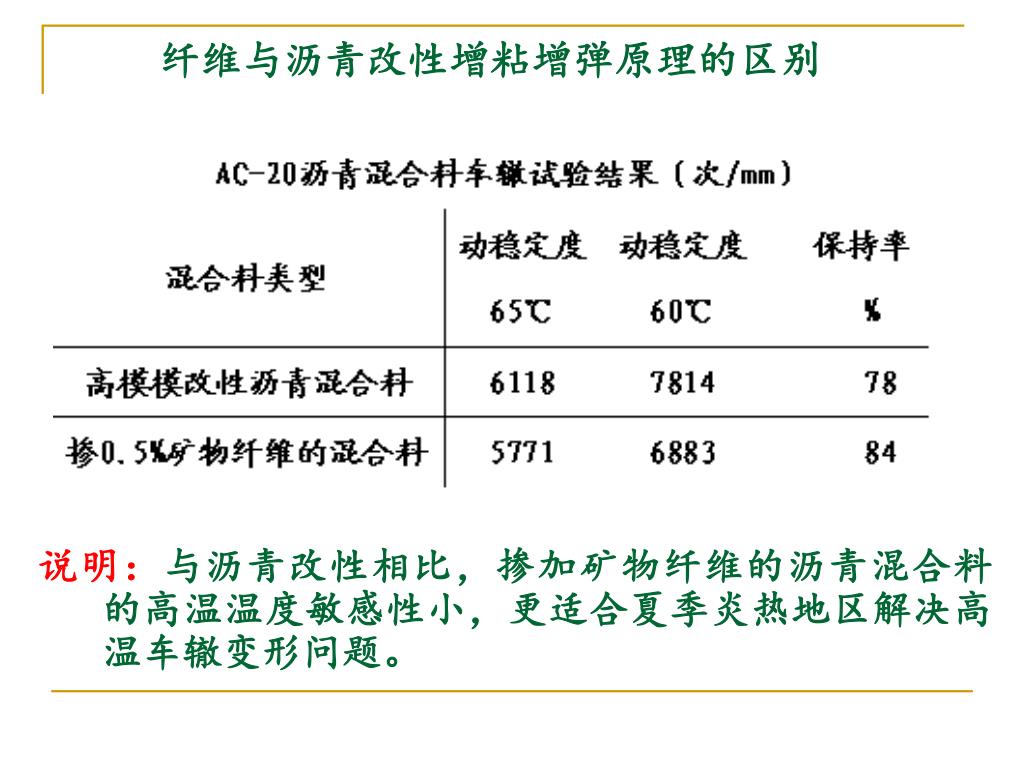

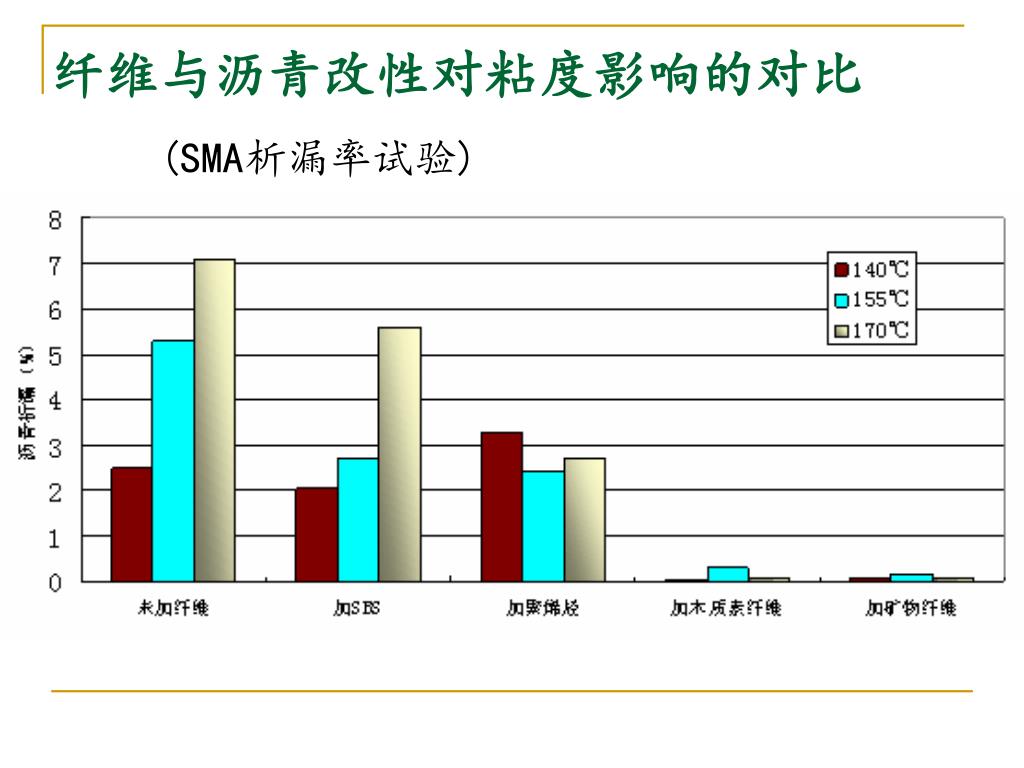

slide30
纤维与沥青改性增粘增弹原理的区别

说明:与沥青改性相比,掺加矿物纤维的沥青混合料的高温温度敏感性小,更适合夏季炎热地区解决高温车辙变形问题。

slide31

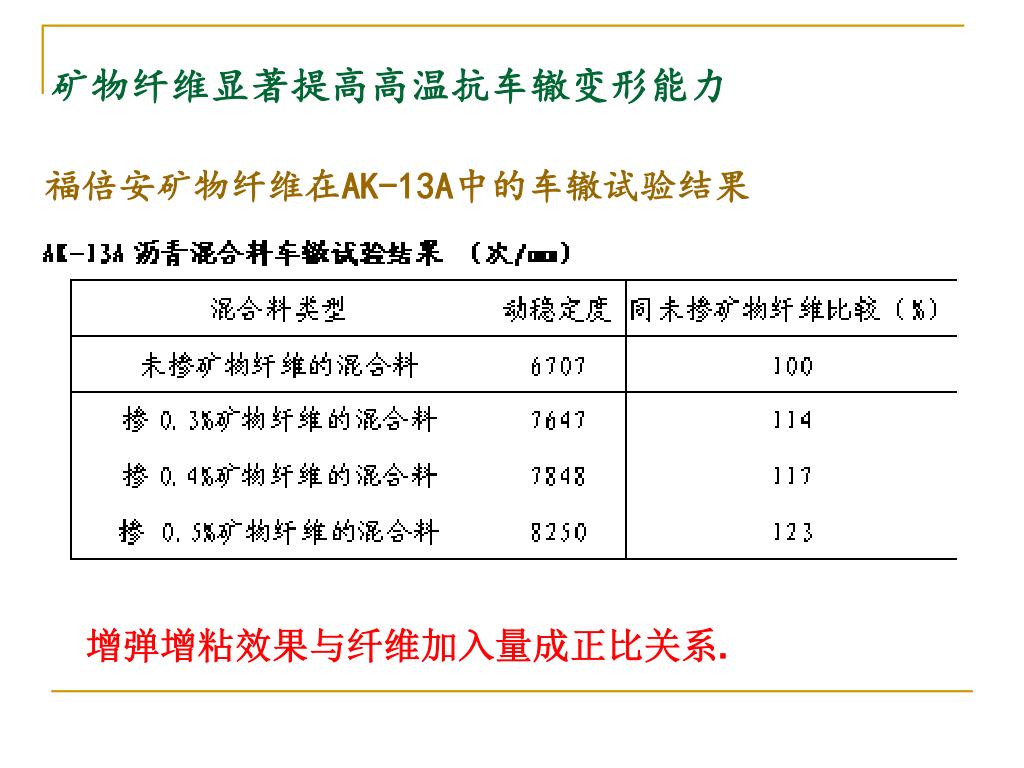

矿物纤维显著提高高温抗车辙变形能力

福倍安矿物纤维在AK-13A中的车辙试验结果

增弹增粘效果与纤维加入量成正比关系.

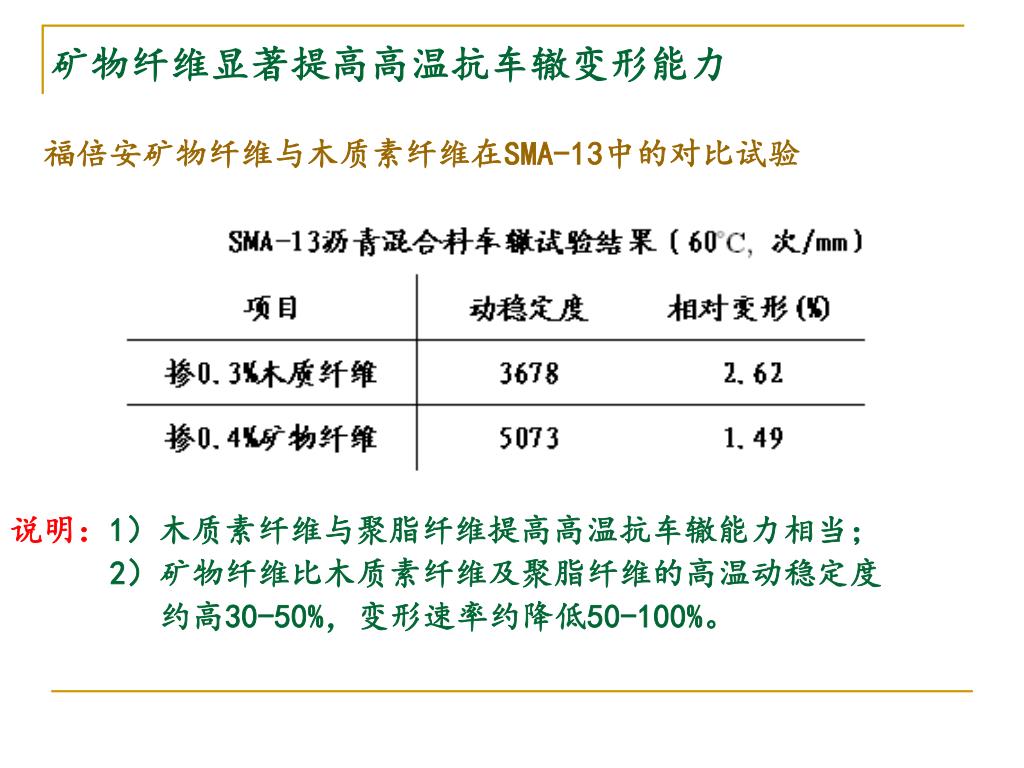

slide32
矿物纤维显著提高高温抗车辙变形能力

福倍安矿物纤维与木质素纤维在SMA-13中的对比试验

说明:1)木质素纤维与聚脂纤维提高高温抗车辙能力相当;

2)矿物纤维比木质素纤维及聚脂纤维的高温动稳定度

约高30-50%,变形速率约降低50-100%。

slide33

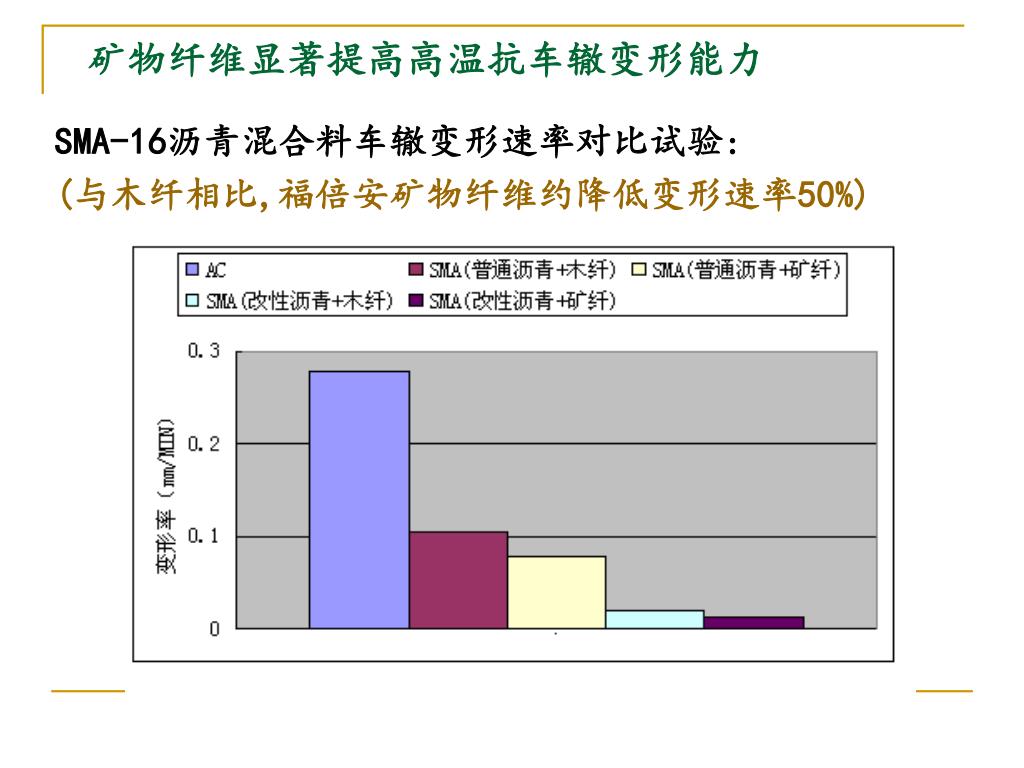

矿物纤维显著提高高温抗车辙变形能力

SMA-16沥青混合料车辙变形速率对比试验:

(与木纤相比,福倍安矿物纤维约降低变形速率50%)

slide34

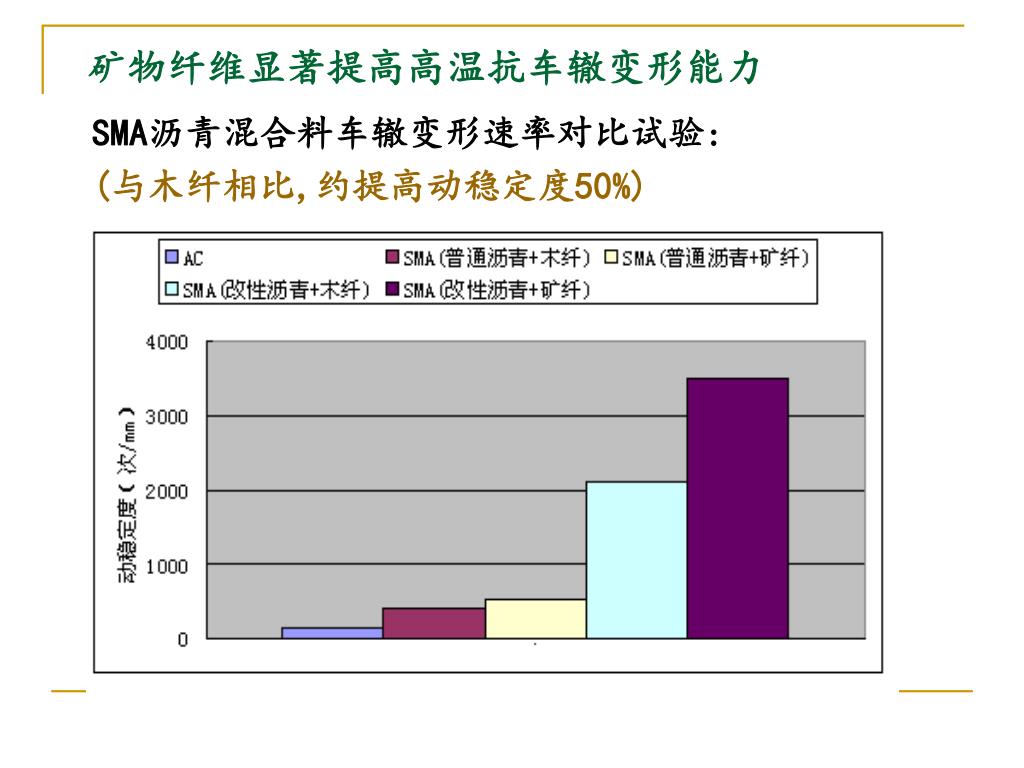

矿物纤维显著提高高温抗车辙变形能力

SMA沥青混合料车辙变形速率对比试验:

(与木纤相比,约提高动稳定度50%)

slide35

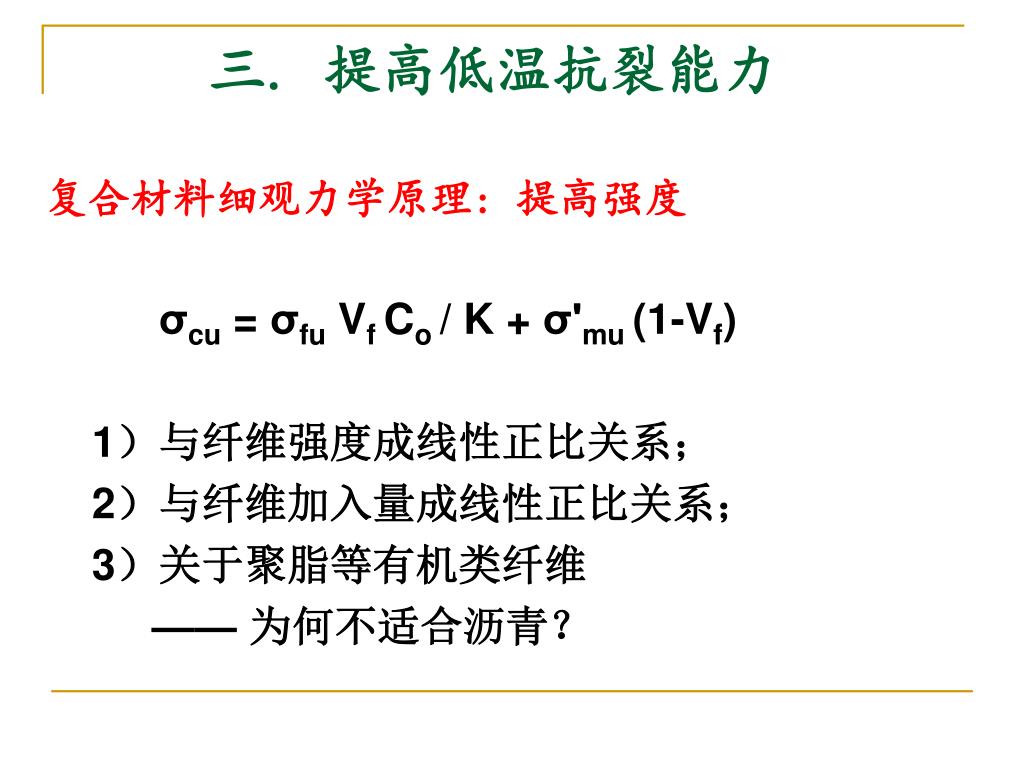

三. 提高低温抗裂能力

复合材料细观力学原理: 提高强度

σcu = σfu Vf Co / K + σ'mu (1-Vf)

1)与纤维强度成线性正比关系;

2)与纤维加入量成线性正比关系;

3)关于聚脂等有机类纤维

—— 为何不适合沥青?

slide36

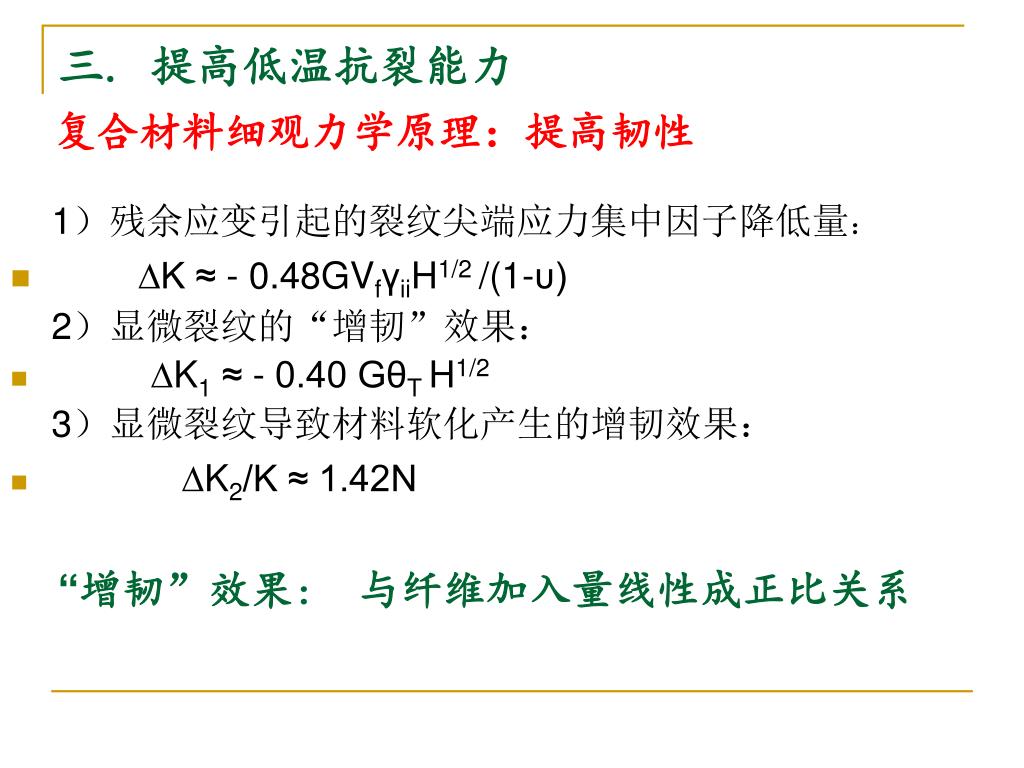

三. 提高低温抗裂能力

复合材料细观力学原理:提高韧性

1)残余应变引起的裂纹尖端应力集中因子降低量:

  • ∆K ≈ - 0.48GVfγiiH1/2 /(1-υ)

2)显微裂纹的“增韧”效果:

  • ∆K1 ≈ - 0.40 GθT H1/2

3)显微裂纹导致材料软化产生的增韧效果:

  • ∆K2/K ≈ 1.42N

“增韧”效果: 与纤维加入量线性成正比关系

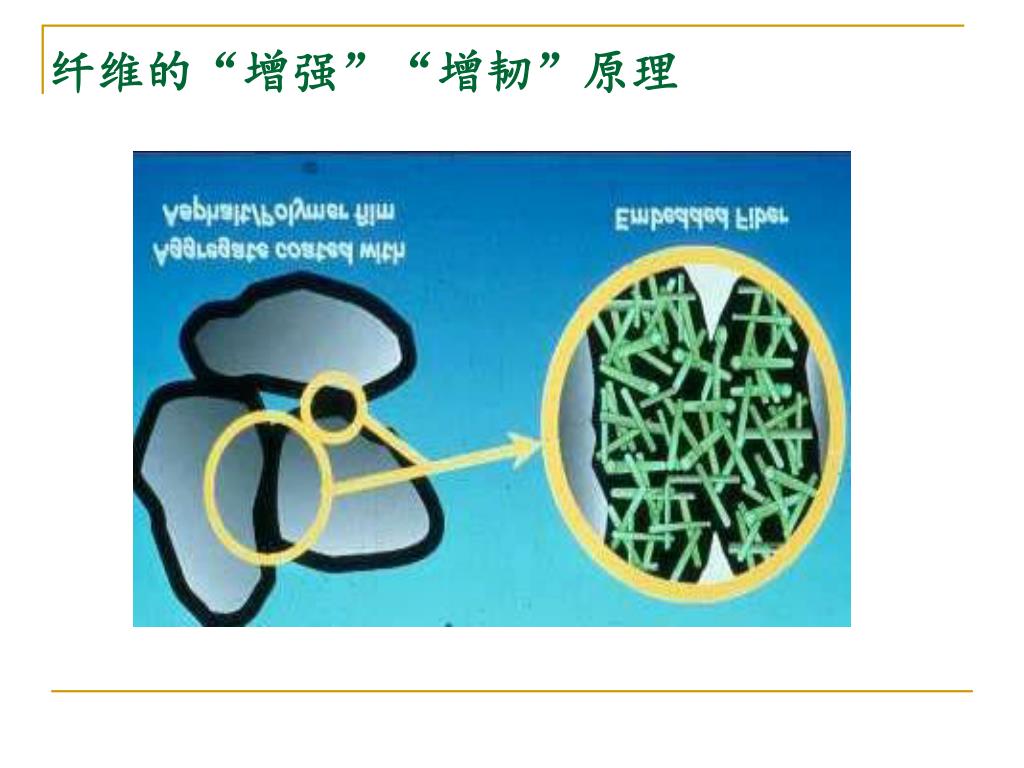

fiberand
美国(FIBERAND)矿物纤维在沥青膜中的分布—沥青膜电子显微镜照片美国(FIBERAND)矿物纤维在沥青膜中的分布—沥青膜电子显微镜照片

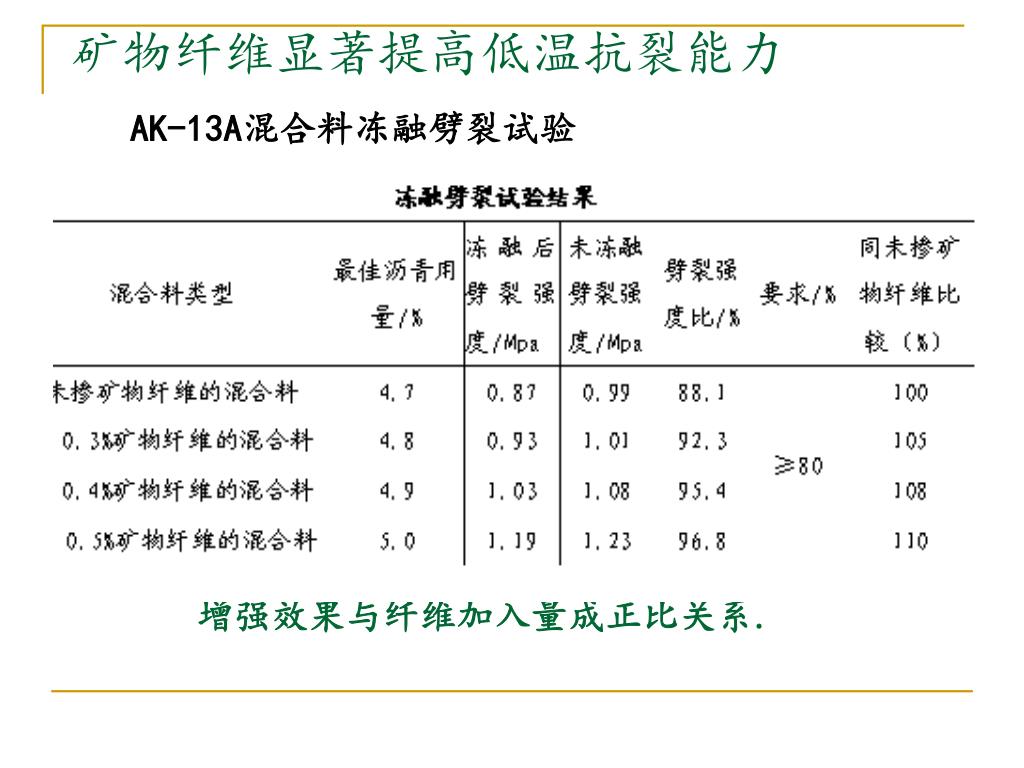

slide39
矿物纤维显著提高低温抗裂能力

AK-13A混合料冻融劈裂试验

增强效果与纤维加入量成正比关系.

slide40

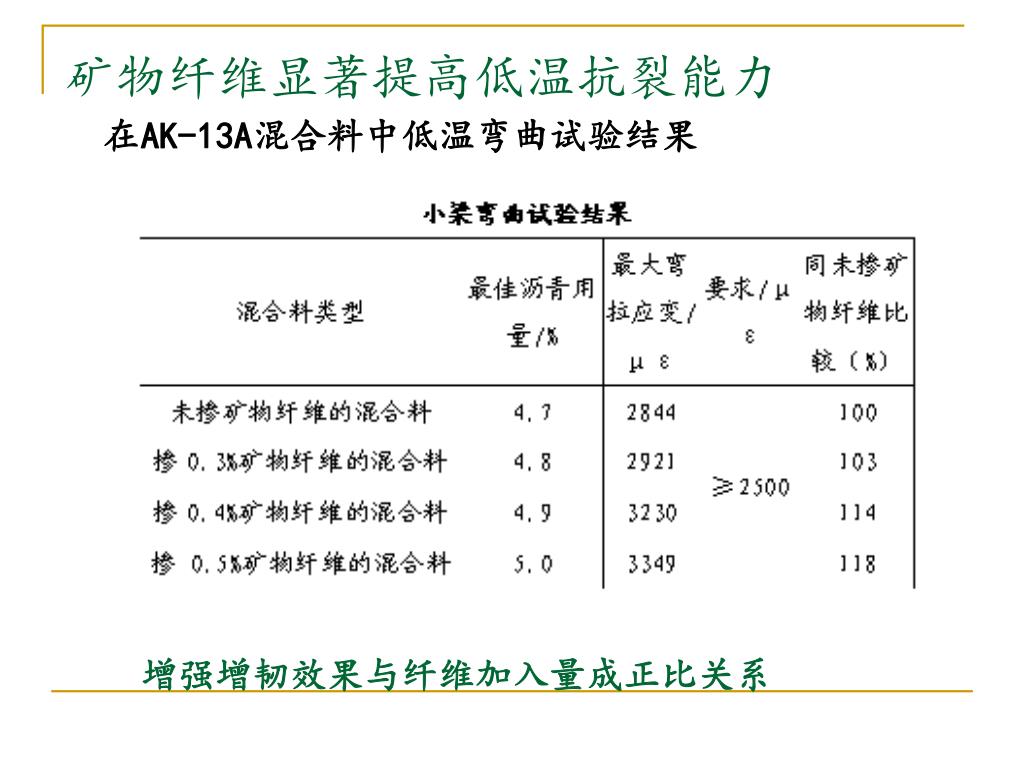

矿物纤维显著提高低温抗裂能力

在AK-13A混合料中低温弯曲试验结果

增强增韧效果与纤维加入量成正比关系

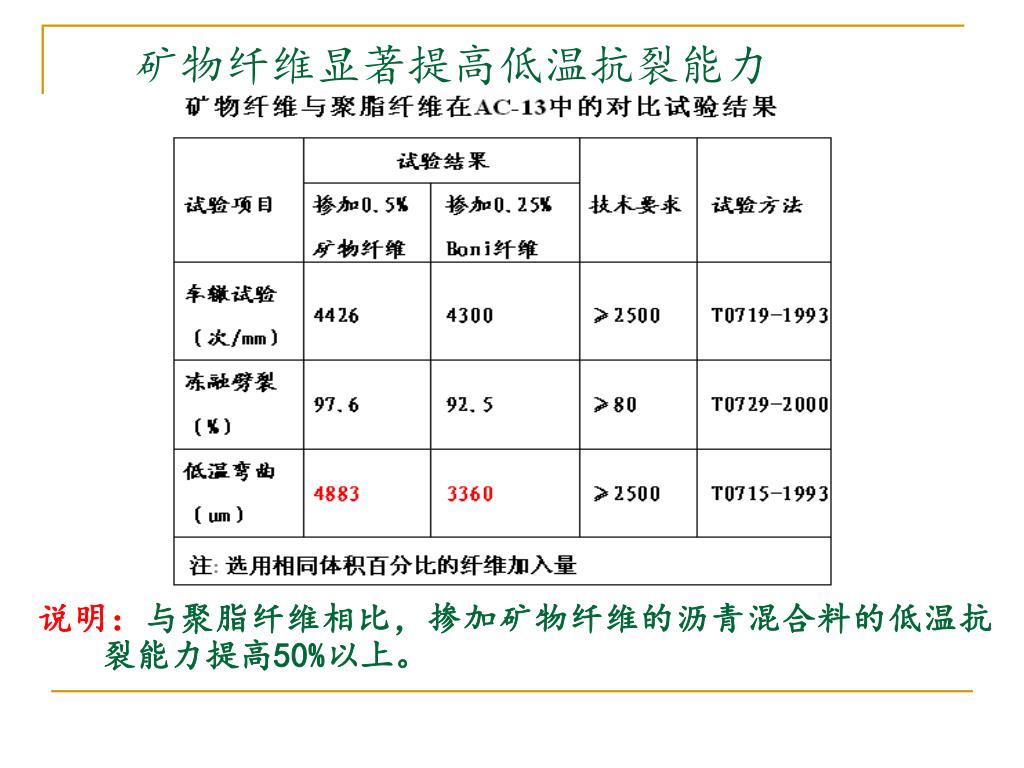

slide41
矿物纤维显著提高低温抗裂能力

说明:与聚脂纤维相比,掺加矿物纤维的沥青混合料的低温抗裂能力提高50%以上。

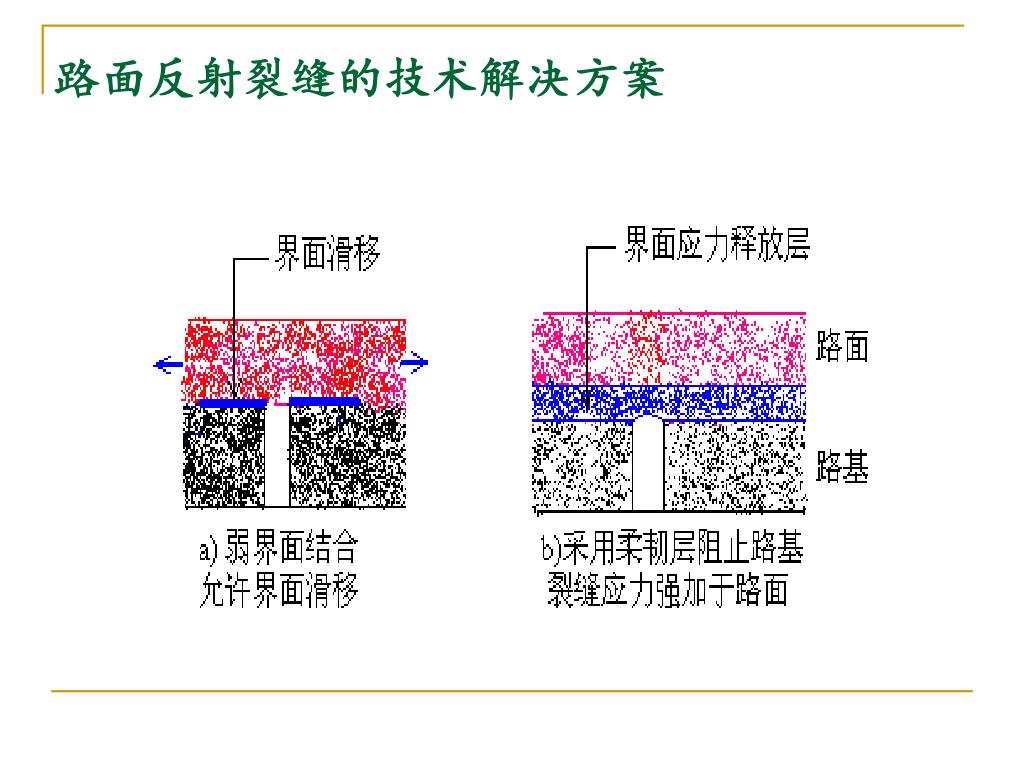

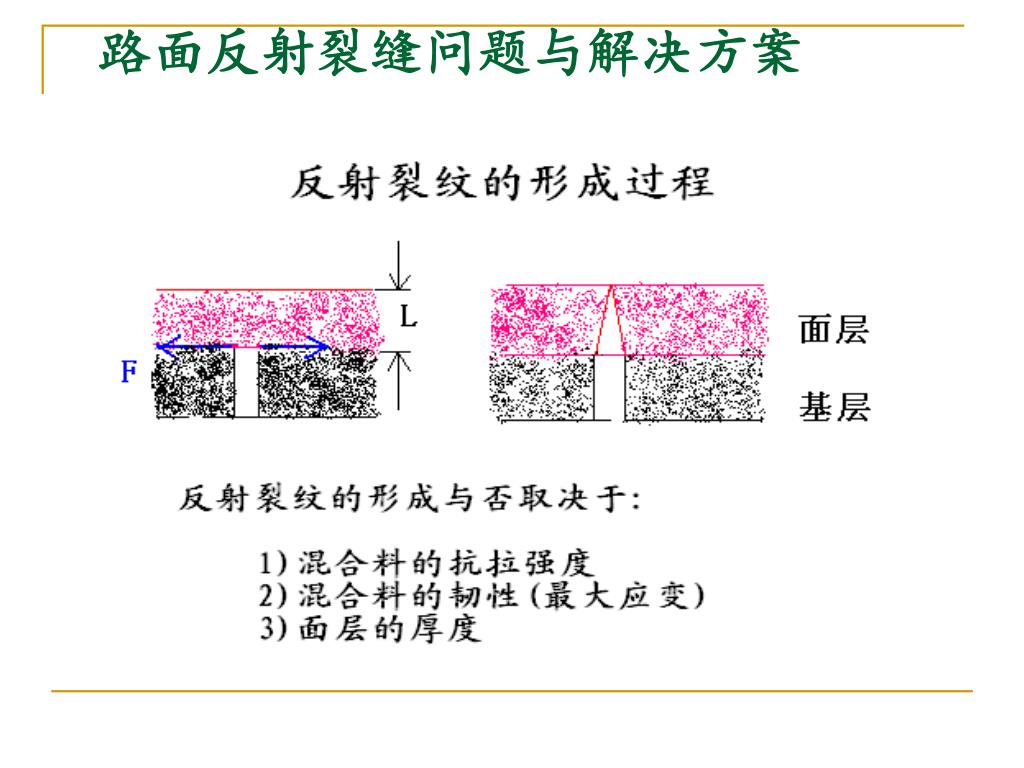

slide44

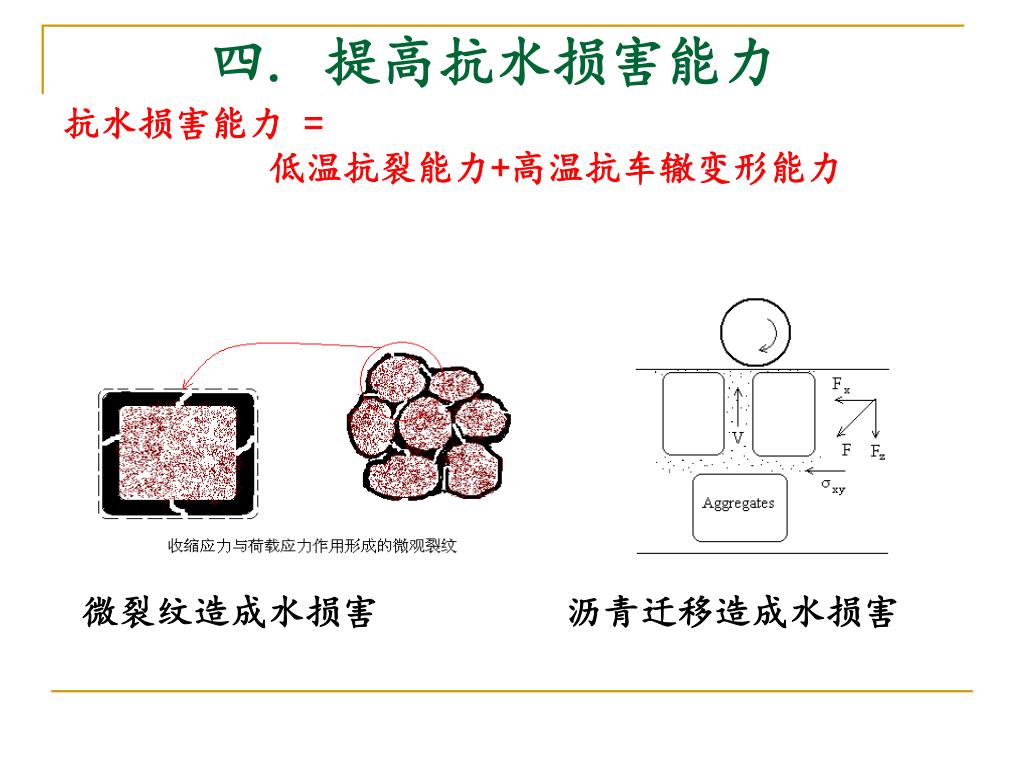

四. 提高抗水损害能力

抗水损害能力 =

低温抗裂能力+高温抗车辙变形能力

微裂纹造成水损害 沥青迁移造成水损害

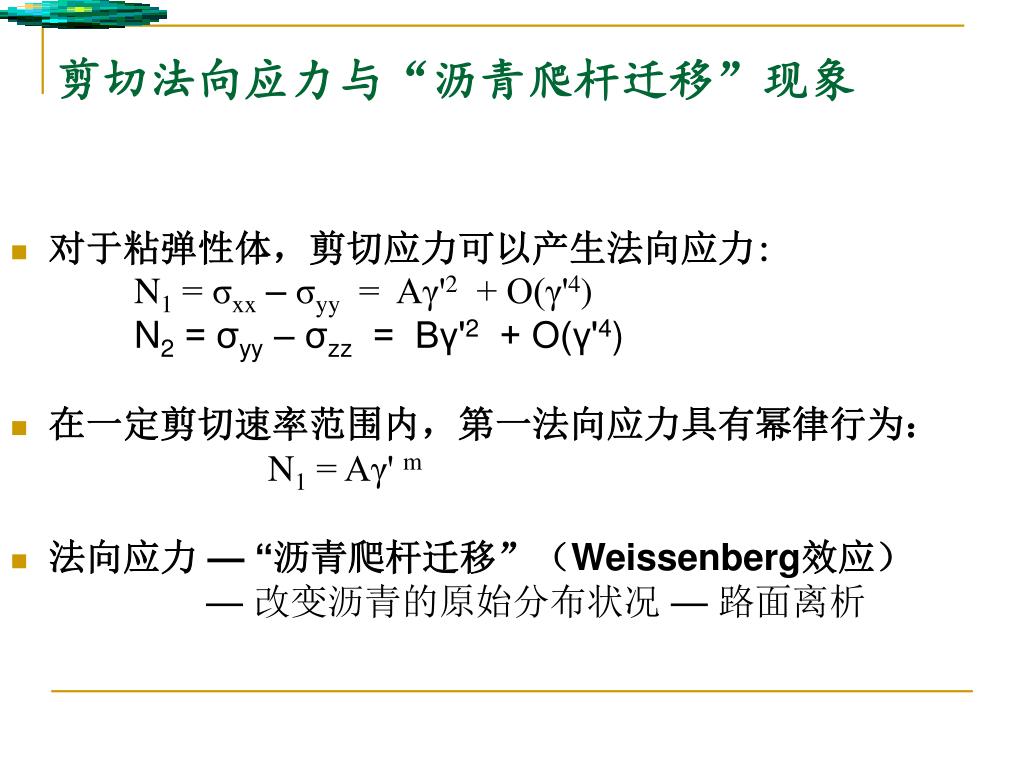

slide46

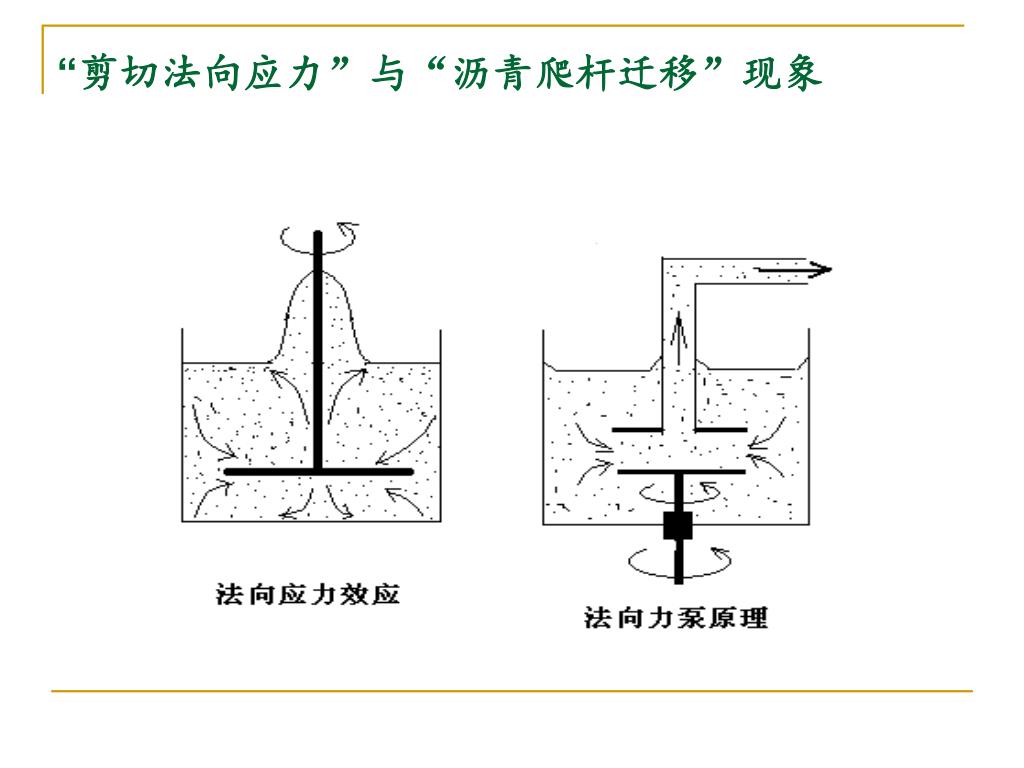

剪切法向应力与“沥青爬杆迁移”现象
  • 对于粘弹性体,剪切应力可以产生法向应力:

N1 = σxx– σyy = Aγ'2 + O(γ'4)

N2 = σyy – σzz = Bγ'2 + O(γ'4)

  • 在一定剪切速率范围内,第一法向应力具有幂律行为:

N1 = Aγ' m

  • 法向应力 — “沥青爬杆迁移”(Weissenberg效应)

— 改变沥青的原始分布状况 — 路面离析

fiberand47

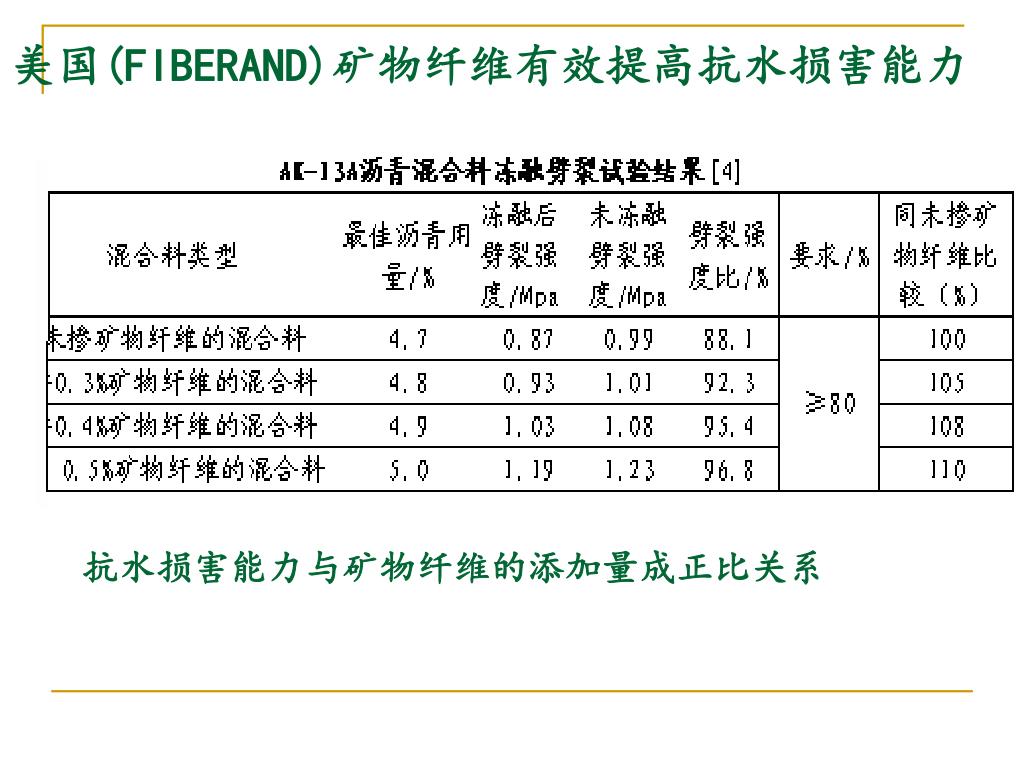

美国(FIBERAND)矿物纤维有效提高抗水损害能力

抗水损害能力与矿物纤维的添加量成正比关系

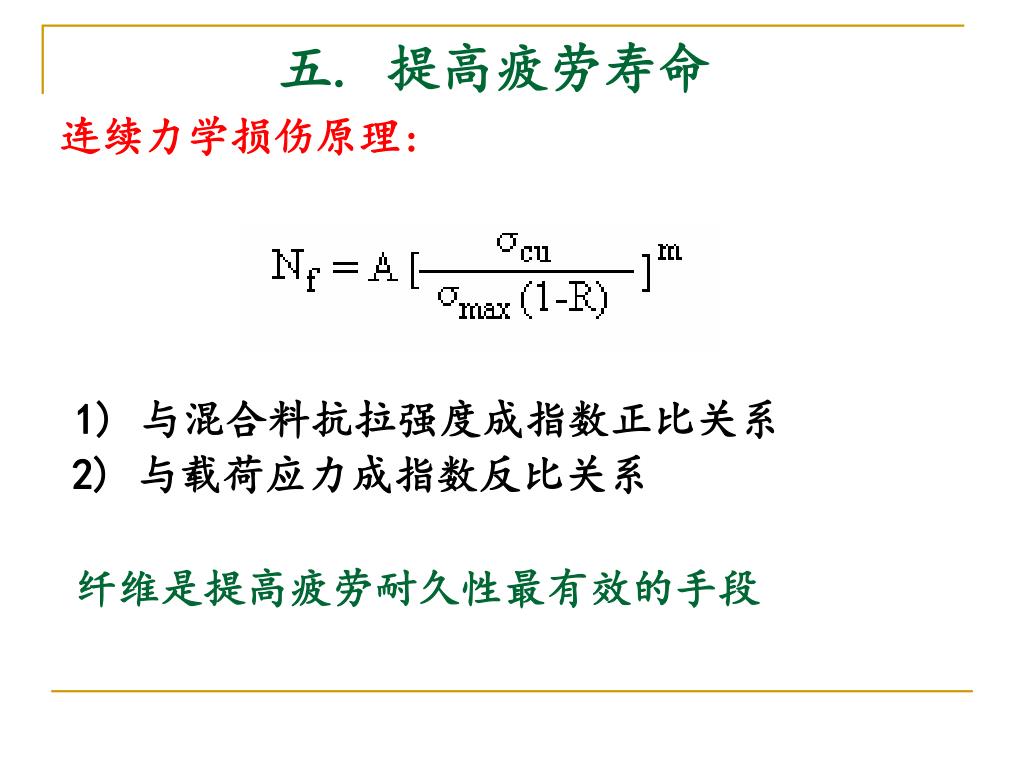

slide48
五. 提高疲劳寿命

连续力学损伤原理:

1) 与混合料抗拉强度成指数正比关系

2) 与载荷应力成指数反比关系

纤维是提高疲劳耐久性最有效的手段

slide49

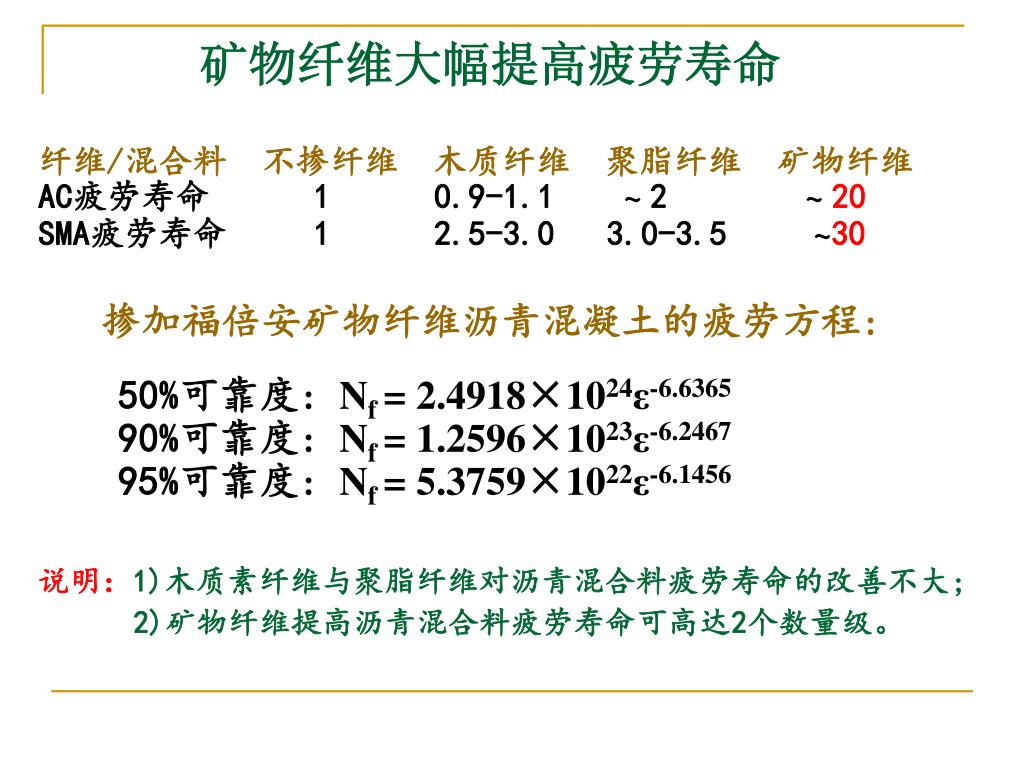

矿物纤维大幅提高疲劳寿命

纤维/混合料 不掺纤维 木质纤维 聚脂纤维 矿物纤维

AC疲劳寿命 1 0.9-1.1 ~ 2 ~ 20

SMA疲劳寿命 1 2.5-3.0 3.0-3.5 ~30

掺加福倍安矿物纤维沥青混凝土的疲劳方程:

50%可靠度: Nf = 2.4918×1024ε-6.6365

90%可靠度: Nf = 1.2596×1023ε-6.2467

95%可靠度: Nf = 5.3759×1022ε-6.1456

说明:1)木质素纤维与聚脂纤维对沥青混合料疲劳寿命的改善不大;

2)矿物纤维提高沥青混合料疲劳寿命可高达2个数量级。

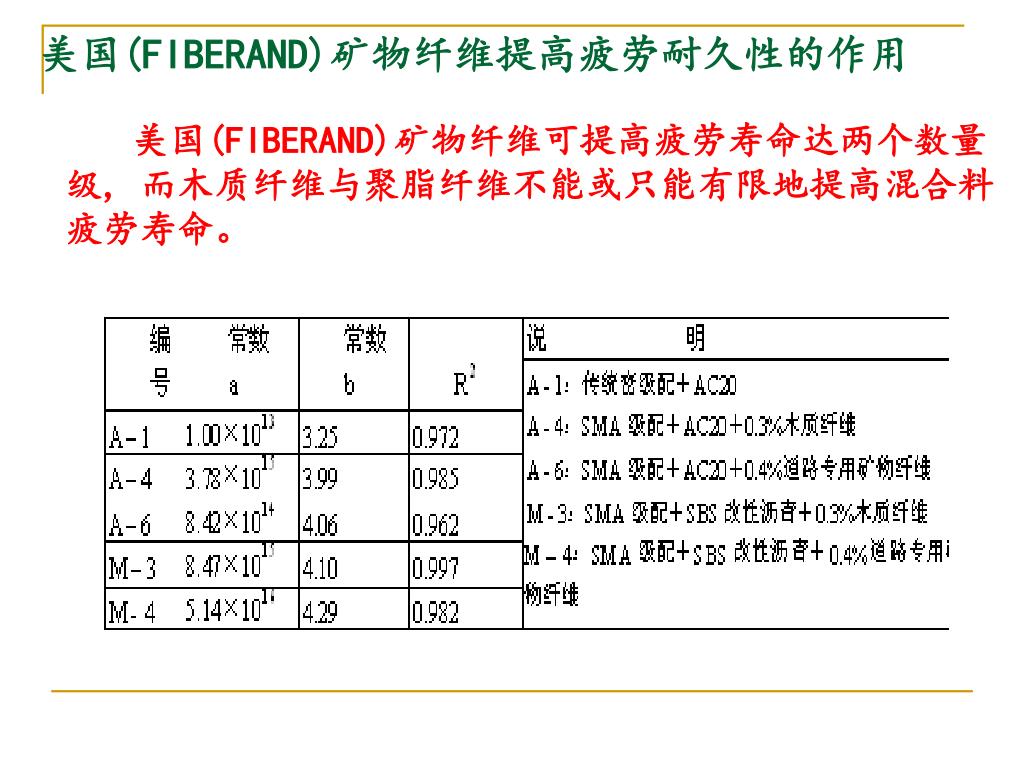

fiberand50
美国(FIBERAND)矿物纤维提高疲劳耐久性的作用

美国(FIBERAND)矿物纤维可提高疲劳寿命达两个数量级, 而木质纤维与聚脂纤维不能或只能有限地提高混合料疲劳寿命。

slide51
六. 矿物纤维的工程应用

美国(FIBERAND)矿物纤维在美国的应用概况

  • 被美国最早修建的SMA沥青路面采用(1991年):
  • 被美国99%的OGFC及55%以上的SMA路面采用;
  • 被美国40多个州广泛采用;
  • 乔治亚州曾于1994年规定:所有州际公路一律采用;

对乔治亚州的交通事业发展做出了重要贡献:乔治亚州已经连续多年被美国联邦公路总署 (FHWA)评为建有全美最佳州际公路的州,在21133英里的州际公路中只有42英里即0.2%的路况不好。

slide52

400 : 1

Mineral

美国(FIBERAND)道路专用矿物纤维

fiberand53
美国(FIBERAND)矿物纤维在中国的应用
  • 在AK中的应用:广东粤赣高速,湛江海湾大桥等
  • 在AC中的应用:株洲外环高速(桥面)

河南京珠高速(维修),安林高速

  • 在Superpave应用:内蒙208线等
  • 在SMA中的应用:山东滨大高速

河北张石高速

湖北京珠高速(维修)

长沙,重庆等钢桥桥面铺装等

slide55
矿物纤维的拌合与施工

1. 自动风送

纤维被机械自动打散,风力将打散的矿物纤维送入拌合机的拌合锅中(纤维的喷入口靠近沥青加入口)。风送纤维完成后即喷入沥青湿拌。干湿拌总时间55-60秒。

2. 手工添加

预先将矿物纤维称重包装,与集料同步投入进行干拌。干拌时间增加5秒,湿拌时间增加10秒。

fiberand blowing machine
Systems can be rented or purchased

Fiber feed controls are tied to asphalt meter

Keep fiber bales dry

Make sure the fiber is being dispersed in the mix.

Fiberand Blowing Machine
2006 3

请参考:刘立新著沥青混合料粘弹性力学及材料学原理人民交通出版社2006.3.请参考:刘立新著沥青混合料粘弹性力学及材料学原理人民交通出版社2006.3.
