Presentation Transcript
assuntos
Assuntos
  • A Indústria de TI e o MAINFRAME
  • Arquitetura do Mainframe
  • Evolução do Mainframe
  • Compromisso IBM com Mainframe
    • INOVAÇÃO – continuidade, segurança, confiabilidade
    • VALOR - para os Clientes e mercado.
    • COMUNIDADE - Mercado de Trabalho, universidades, desenvolvedores e clientes.

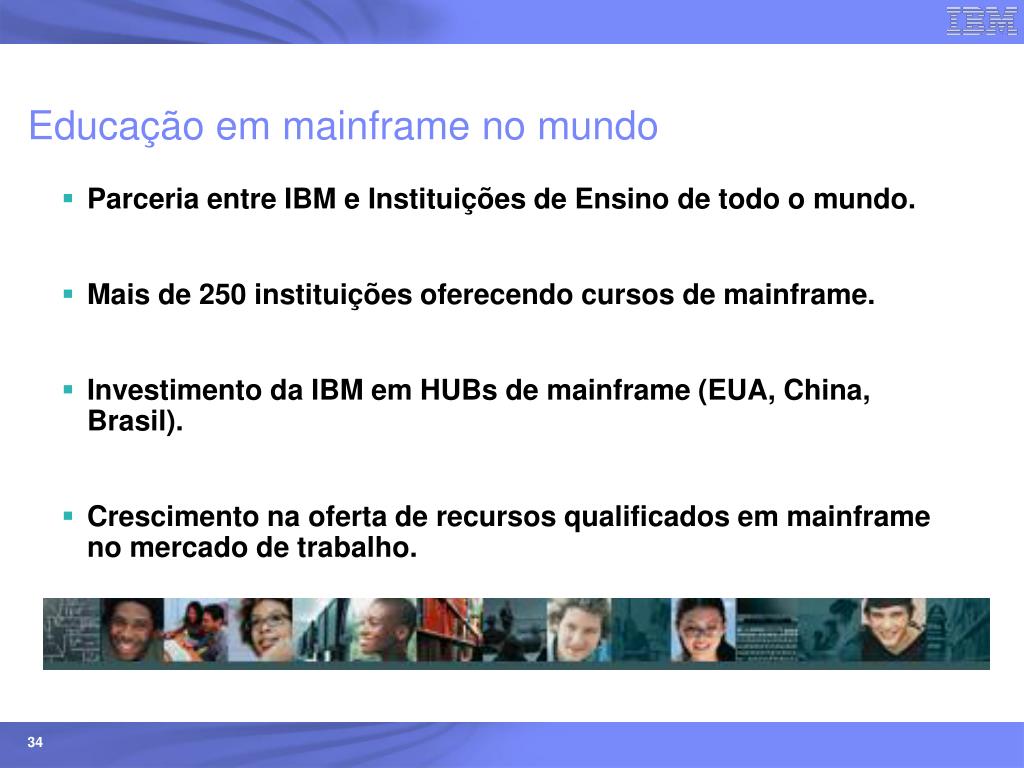

  • Educação em Mainframe no Brasil e no Mundo
  • Conclusão
do s culo xx ao s culo xxi
Do século XX ao século XXI
  • 1911 – Fundação da C-T-R Computing Tabulating-Recording Company
  • 1917 – C-T-R abre filial no Brasil – Rio de Janeiro
  • 1924 - International Business Machines Corporation (IBM)
  • 1944 - Mark I – Calculadora Eletronica- (ASSC)
  • 1952 – IBM 701 – primeiro computador de Válvulas
  • 1956 – IBM 305 - RAMAC – Primeiro Disco Magnético
  • 1964 – IBM System/360 – Uma aposta de US$ 5 BILHÕES e um MARCO na história da computação – NASCE O “MAINFRAME”
  • 1964 a 1970 – DRAM, CICS, COBOL, VM
slide4

Mainframe Antigo

Cartão Perfurado

do s culo xx ao s culo xxi5
Do século XX ao século XXI
  • 1981 – Nasce o IBM PC em parceria com Intel e Microsoft
  • 1995 – IBM System/390 com processador CMOS – 4a Evolução
  • 1998 - IBM S/390 G5 – ultrapassa 1000 MIPS
  • 2000 - IBM eserver zSeries z900 e System z/OS 1.1 – 5a Evolução
  • 2001 – IBM zSeries suporta Linux comercialmente
  • 2003 – IBM zSeries z990 – T-REX - suporte a JAVA – 64 bits full
  • 2004 - MAINFRAMES = 40 ANOS – THEY ARE BACK!!!
  • 2006 – IBM System z9 – EC e BC e System z/OS 1.8
  • 2006 - IBM PC faz 25 anos, 12 de agosto de 2006
  • 2006 – RAMAC 305 1o disco magnético faz 50 anos.
arquitetura do mainframe

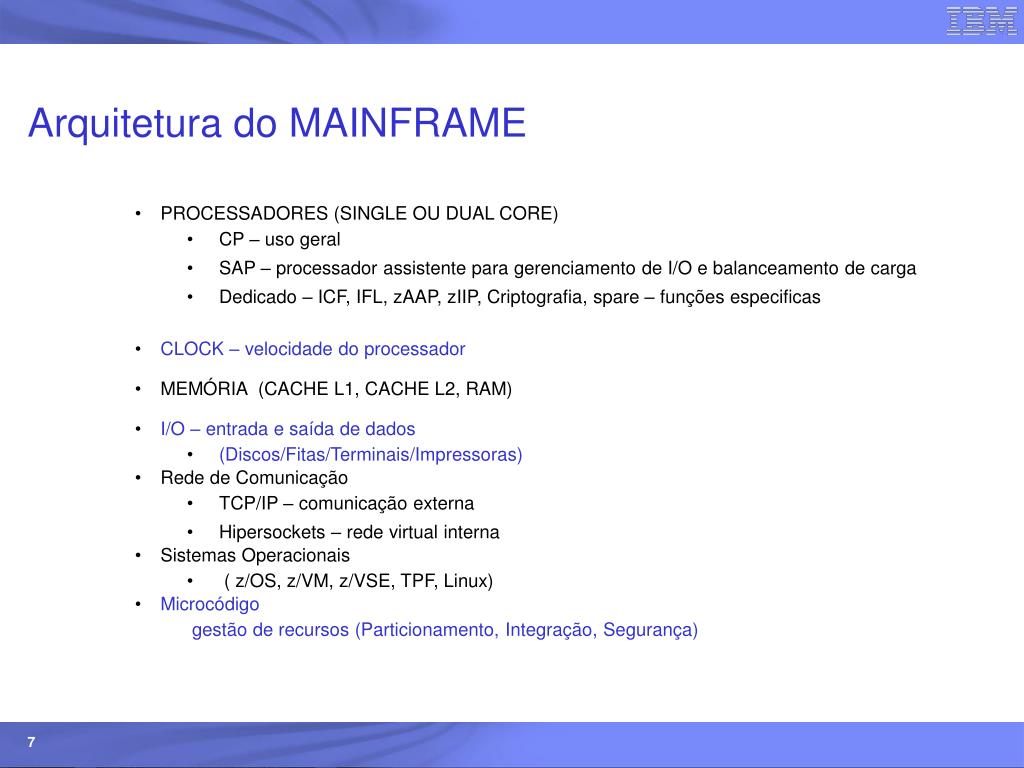

Arquitetura do MAINFRAME
  • PROCESSADORES (SINGLE OU DUAL CORE)
    • CP – uso geral
    • SAP – processador assistente para gerenciamento de I/O e balanceamento de carga
    • Dedicado – ICF, IFL, zAAP, zIIP, Criptografia, spare – funções especificas
  • CLOCK – velocidade do processador
  • MEMÓRIA (CACHE L1, CACHE L2, RAM)
  • I/O – entrada e saída de dados
    • (Discos/Fitas/Terminais/Impressoras)
  • Rede de Comunicação
    • TCP/IP – comunicação externa
    • Hipersockets – rede virtual interna
  • Sistemas Operacionais
    • ( z/OS, z/VM, z/VSE, TPF, Linux)
  • Microcódigo

gestão de recursos (Particionamento, Integração, Segurança)

arquitetura do mainframe evolu o

1990’s

1980’s

1970’s

1960’s

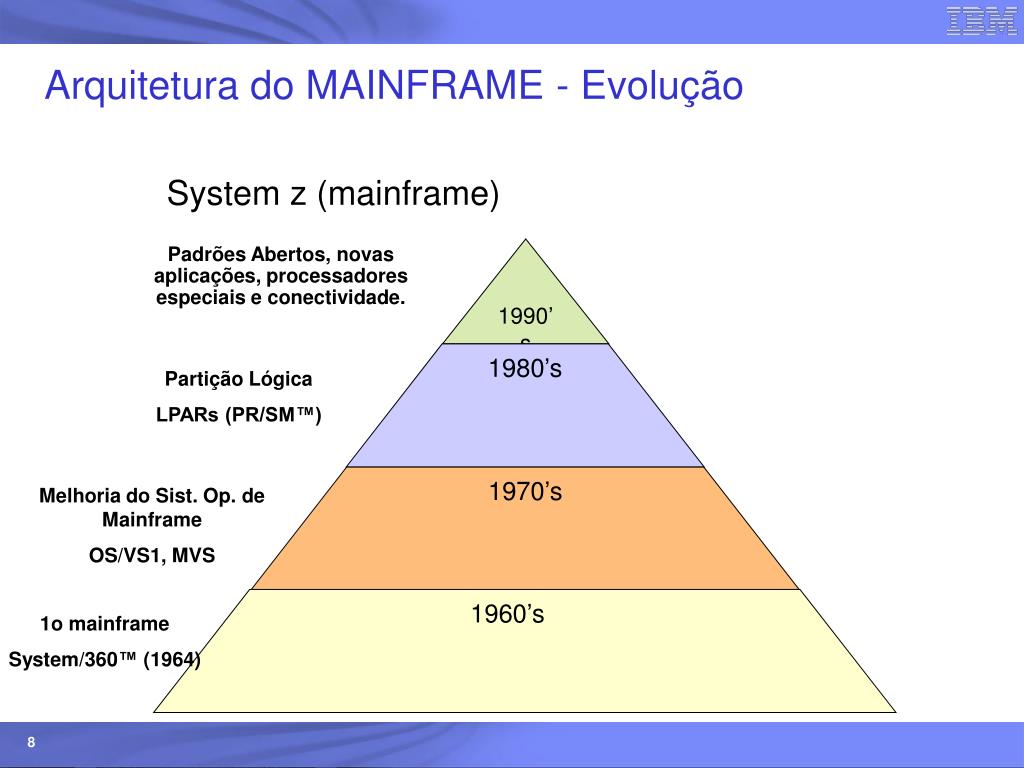

Arquitetura do MAINFRAME - Evolução

The New Millennium

System z (mainframe)

Padrões Abertos, novas aplicações, processadores especiais e conectividade.

RS/6000 SP™ Announced 1992

Partição Lógica

LPARs (PR/SM™)

Melhoria do Sist. Op. de Mainframe

OS/VS1, MVS

1o mainframe

System/360™ (1964)

slide9

1998

1999

2000

2001

2002

2003

2004

2005

2006

System z - Mainframe

10 últimos anos

IBM System z9 Business Class

April 27, 2006

IBM System z9 Enterprise Class

July 26, 2005

IBM eServer zSeries 890

(2086)

IBM eServer zSeries 990

(2084)

IBM eServer zSeries 800

(2066)

IBM System/390 Parallel Enterprise Server –

Generation 5 & 6

IBM eServer zSeries 900

(2064)

© 2006 IBM Corporation

System z9

o que determina a capacidade do sistema
Single system capacity is determined by:

Processor Effectiveness (Memory Time)

Utilization

O que determina a capacidade do sistema

There's more to performance than just processing power

CPU Busy

I/O Busy

CPU Time

Memory Time

I/O Time

Processor, memory, and I/O times vary greatly by application and by machine type

compara o onde mainframe deve ser usado

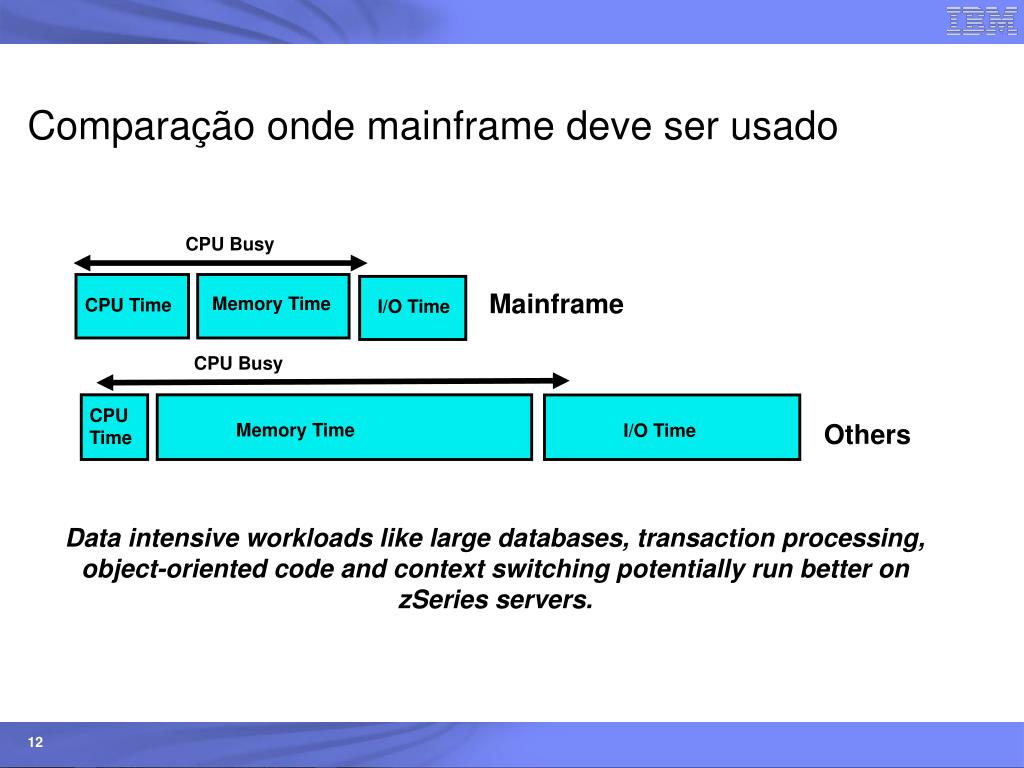

Comparação onde mainframe deve ser usado

There's more to performance than just processing power

CPU Busy

Mainframe

Memory Time

CPU Time

I/O Time

CPU Busy

CPU Time

Others

Memory Time

I/O Time

Data intensive workloads like large databases, transaction processing, object-oriented code and context switching potentially run better on zSeries servers.

compara o onde mainframe n o deve ser usado
Comparação onde mainframe não deve ser usado

There's more to performance than just processing power

Workloads that do not require "balanced" computing, and rely solely on processor power will most likely perform better on other architectures

CPU Busy

Memory Time

I/O Time

CPU Time

Mainframe

CPU Busy

CPU Time

Memory Time

Others

I/O Time

Processor- intensive workloads like SPECint, Deep Computing, and Graphic Rendering perform better on Unix or Intel servers.

s360revolution.wmv

slide14

Serviços de Infraestrutura

Uma malha global que ajuda a preencher os buracos(gaps) entre plataformas heterogêneas:

Conectadas e Integradas

Pontos únicos de controle com escopo amplo em infraestrutura:

  • Gerência de Cargas
  • Segurança
  • Resiliência

Tudo Gerenciado por Prioridades de Negócio

Padrões Abertos

Grid

Virtualização

Integração

Automatizado

Simplificando a Infraestrutura com Mainframe

slide15

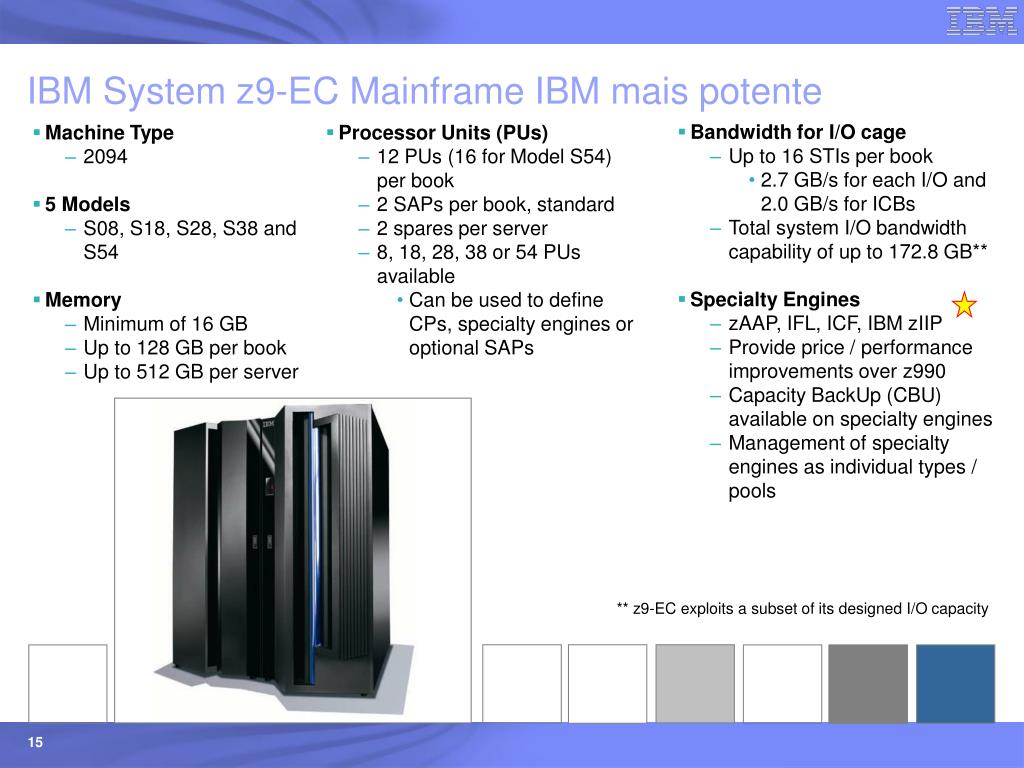

IBM System z9-EC Mainframe IBM mais potente

  • Bandwidth for I/O cage
    • Up to 16 STIs per book
      • 2.7 GB/s for each I/O and 2.0 GB/s for ICBs
    • Total system I/O bandwidth capability of up to 172.8 GB**
  • Specialty Engines
    • zAAP, IFL, ICF, IBM zIIP
    • Provide price / performance improvements over z990
    • Capacity BackUp (CBU) available on specialty engines
    • Management of specialty engines as individual types / pools
  • Machine Type
    • 2094
  • 5 Models
    • S08, S18, S28, S38 and S54
  • Memory
    • Minimum of 16 GB
    • Up to 128 GB per book
    • Up to 512 GB per server
  • Processor Units (PUs)
    • 12 PUs (16 for Model S54) per book
    • 2 SAPs per book, standard
    • 2 spares per server
    • 8, 18, 28, 38 or 54 PUs available
      • Can be used to define CPs, specialty engines or optional SAPs

** z9-EC exploits a subset of its designed I/O capacity

slide16

IBM System z9-BC Mainframe nível de entrada

  • Bandwidth for I/O cage
    • Up to 16 STIs per book
      • 2.7 GB/s for each I/O and 2.0 GB/s for ICBs
    • Total system I/O bandwidth capability of up to 172.8 GB**
  • Specialty Engines
    • zAAP, IFL, ICF, IBM zIIP
    • Provide price / performance improvements over z990
    • Capacity BackUp (CBU) available on specialty engines
    • Management of specialty engines as individual types / pools
  • Machine Type
    • 2096
  • 2 Models
    • R07, S07
  • Memory
    • Minimum of 16 GB
    • Up to 128 GB per book
    • Up to 256 GB per server
  • Processor Units (PUs)
    • 12 PUs per book
    • 2 SAPs per book, standard
    • 2 spares per server
    • 7 PUs available
      • Can be used to define CPs, specialty engines or optional SAPs

** z9-BC exploits a subset of its designed I/O capacity

arquitetura do mainframe17
Arquitetura do MAINFRAME

Cluster no Mainframe: Parallel Sysplex

Particionamento Físico e Lógico

Hipersockets (rede interna)

arquitetura de virtualiza o do mainframe desenho l gico
Arquitetura de Virtualização do Mainframe (desenho lógico)
  • Multi-dimensionalvirtualization technology

zSeries provides logical (LPAR) and software (z/VM)partitioning

PR/SM enableshighly scalablevirtual serverhosting for LPAR and z/VM virtual machineenvironments

IRD coordinatesallocation of CPU and I/O resources among z/OS and non-z/OS LPARs*

* Excluding non-shared resources Like Integrated Facility for Linux processors

inova o com processadores especializados

Internal Coupling

Facility (ICF) 1997

Inovação com Processadores Especializados
  • Processadores especializados reduzem a carga no processador principal.

IBM System z9 Integrated Information Processor (IBM zIIP) planned for 2006

Centralized data sharing across mainframes

Prove integração e otimização de Dados entre ambientes heterogeneos e o mainframe IBM

System z9 Application Assist Processor (zAAP) 2004

Processamento de código Java™ dentro das aplicações

Integrated Facility for Linux® (IFL) 2001

Suporte LINUX e OpenSource

exemplo direcionamento da carga no processador
Exemplo: direcionamento da carga no processador

Enterprise Applications that access DB2 for z/OS V8 via DRDA over a TCP/IP connection will have portions of these SQL requests directed to the zIIP

CP

CP

zIIP

High utilization

DB2/DRDA

Portions of eligible DB2 enclave SRB workload executed on zIIP

DB2/DRDA

DB2/DRDA

Ent App

Reduced utilization

DB2/DRDA

DB2/DRDA

DB2/DRDA

DB2/DRDA

TCP/IP

(via Network or HiperSockets)

DB2/DRDA

DB2/DRDA

DB2/DRDA

DB2/DRDA

DB2/DRDA

DB2/DRDA

DB2/DRDA

DB2/DRDA

DB2/Batch

DB2/Batch

DB2/DRDA

For illustrative purposes only

Actual workload redirects may vary

inova o certa para hoje e pronta para o amanh
Inovação certa para hoje e pronta para o amanhã

Heterogeneous enterprise

IBM System z9

Heterogeneous

Altamente Seguro

Single platform

Resiliente

Business resiliency & security

Gerenciamento Inteligente

Workload

management

Integration

Integração

Padrões Abertos

IT simplification

Virtualization

caso empresas com caminhos divergentes em rela o ao mainframe

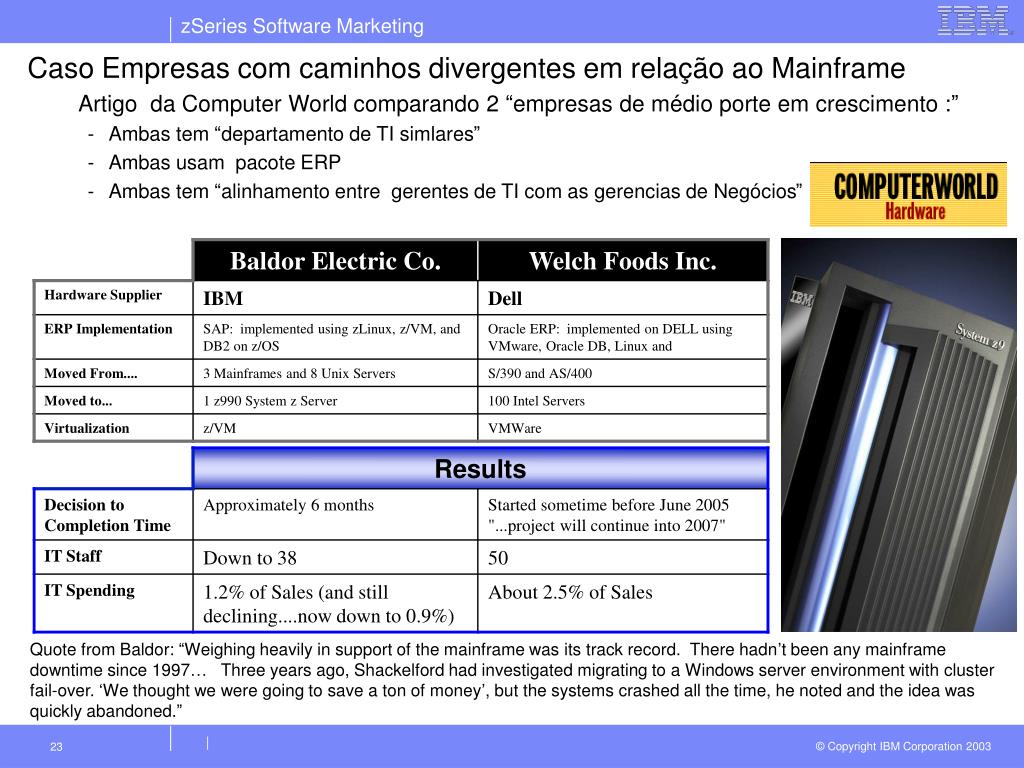

Caso Empresas com caminhos divergentes em relação ao Mainframe

Artigo da Computer World comparando 2 “empresas de médio porte em crescimento :”

  • Ambas tem “departamento de TI simlares”
  • Ambas usam pacote ERP
  • Ambas tem “alinhamento entre gerentes de TI com as gerencias de Negócios”

Quote from Baldor: “Weighing heavily in support of the mainframe was its track record. There hadn’t been any mainframe downtime since 1997… Three years ago, Shackelford had investigated migrating to a Windows server environment with cluster fail-over. ‘We thought we were going to save a ton of money’, but the systems crashed all the time, he noted and the idea was quickly abandoned.”

|

slide24

IBM Mainframe Charter – Revela Compromisso Estratégico

IBM continuará com investimentos no Ecossistema Mainframe:

Fornecer liderança em INOVAÇÃO para melhorar o uso do IBM eServer System z para suportar o mundo dos negócios com flexibilidade e integração no ambiente globalizado on-Demand

Manter System z posicionado como referencia em flexibilidade, eficiencia, e plataforma adequada para ambientes com alta complexidade e integração computacional rodando várias aplicações e de missão crítica

Melhorar as capacidades autonomicas e de auto-gerenciamento do System z enquanto trabalha para oferecer ferramentas que simplifiquem a administração do sistema e a interface com os usuários

Inovação

Melhorar continuamente a proposição de valor e reduzir o custo computacional de soluções do System z de uma forma clara e consistente.

Extender as caracteristicas on demand do System z, enfatizando seus atributos de segurança, escalabilidade, confiabilidade, disponibilidade

Incrementar ainda mais sua habilidade de alocação de recursos para atender melhor ainda as necessidades de um ambiente sob demanda, Resiliencia

Valor

Suportar programas de Educação designados para garantir a vitalidade da comunidade de System z, ajudando a promover Serviços de Classe Mundial e portfolio de aplicações

Prover transferencia de conhecimento e experiencia aos clientes no desenho, desenvolvimento e implantação de soluções cujo alicerce é o System z e seu ecossistema.

Alavancar e apoiar Padrões Abertos de Mercado de TI (HW, SW, Serviços) que permitam manter e ampliar uso do System z em ambientes complexos e heterogeneos

Comunidade

slide25

Empresas Brasileiras que usam mainframe

Desenvolvedores

  • Matera Systems
  • Bankware
  • CPqD
  • G&P
  • Oracle
  • SAP
  • CA
  • CONSIST

Empresas Diversas

ABN/REAL

Banco do Brasil

BRADESCO

BACEN

CASAS BAHIA

C&A

CEF

ITAÚ

NOSSA CAIXA

SANTANDER

SERASA

HSBC

PÃO DE AÇUCAR

CEPROMAT

TELEMAR

TELEFONICA

BRASIL TELECOM

NET

Petrobrás

Varig

Copel

Polícia Federal

Data Centers

  • EDS
  • TSYSTEMS
  • TIVIT
  • IGS
  • PRODESP
  • PRODAM
  • PROSERGS
mercado de trabalho
Mercado de Trabalho
  • Estima-se a necessidade de pelo menos 20 mil profissionais em mainframe até 2010. Em torno de 15% no Brasil.
  • Clientes dobraram suas instalações de System z nos últimos 5 anos
  • O Brasil está inserido neste cenário também.
  • As oportunidades existentes
    • Técnico
    • Comercial
    • Parceiros
    • Clientes
    • IBM
por que mainframe

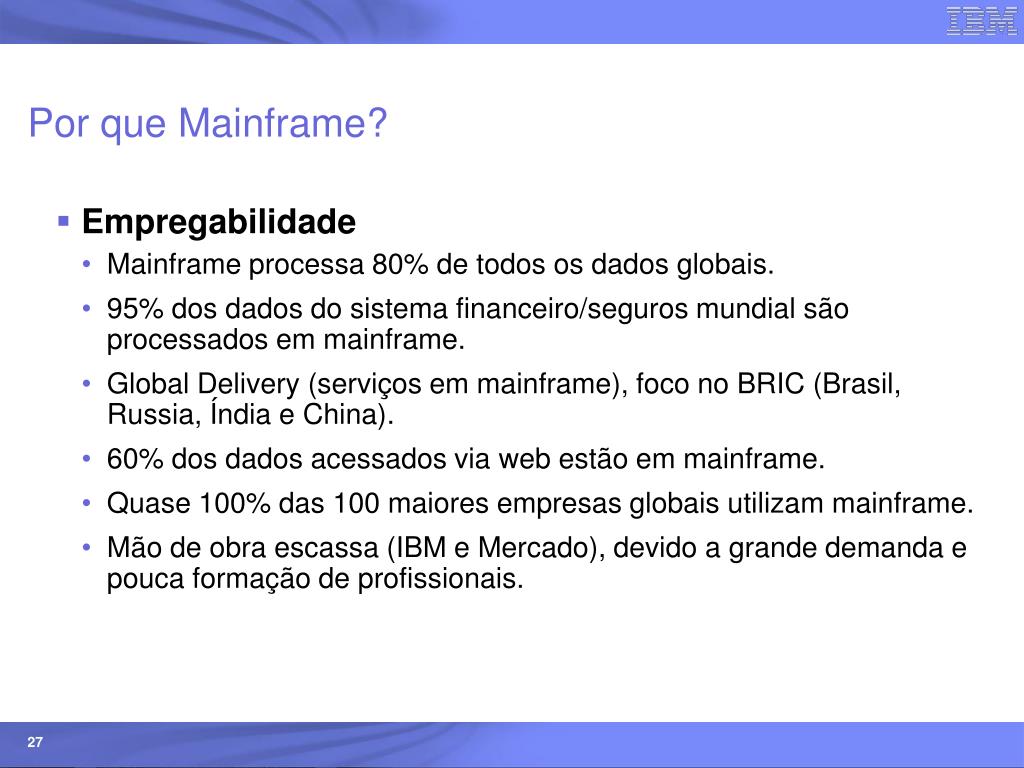

Por que Mainframe?
  • Empregabilidade
    • Mainframe processa 80% de todos os dados globais.
    • 95% dos dados do sistema financeiro/seguros mundial são processados em mainframe.
    • Global Delivery (serviços em mainframe), foco no BRIC (Brasil, Russia, Índia e China).
    • 60% dos dados acessados via web estão em mainframe.
    • Quase 100% das 100 maiores empresas globais utilizam mainframe.
    • Mão de obra escassa (IBM e Mercado), devido a grande demanda e pouca formação de profissionais.
alguns dados sobre mainframe
Alguns dados sobre mainframe
  • Os 25 maiores bancos do mundo possuem mainframe.
  • 23 dos 25 maiores varejistas mundiais também.
  • 9 das 10 maiores empresas seguradoras globais usam.
  • Os 7 maiores bancos brasileiros usam.
  • As 3 maiores empresas de telecomunicações do Brasil.
  • Os grandes datacenters brasileiros, públicos e privados também.
  • Linux roda em mainframe. Um único mainframe pode rodar milhares de máquinas Linux virtuais ao mesmo tempo.
  • Mais de 1300 aplicações de empresas desenvolvedoras no mundo todo rodam em mainframe.
f bricas de software ibm brasil 2500 profissionais
Fábricas de Software IBM Brasil 2500 profissionais

Software Factory

150 Resources

Hortolândia

TechTown

1,400 Resources

Global & Domestic Delivery

Salvador

Nova Lima

(GVS) 200 Resources

Global & Domestic Delivery

Hortolândia

São Paulo

Rio de Janeiro

São Paulo

(IBM Site and Clients)

400 Resources

Domestic Delivery

Rio de Janeiro

350 Resources

Global & Domestic Delivery

porcentagem de demanda por perfil profissional
Porcentagem de demanda por perfil profissional

Web and Client/Server: ASP, EJB, HTML, JSP, Java, J2EE, Servlet (WAS, JSP), UML, Visual Age (Java), WAS, XML, .Net, Microsoft Technologies, WebSphere, Visual Basic, PowerBuilder, Perl, Developer 2000, Delphi, Fortran, Pascal

20%

20%

Packages: Siebel, SAP, Oracle and PeopleSoft

15%

Midrange: Unix, C, C++, CGI, JAVA, COM, DCOM, Cobra, Lotus Products, MQ Series, Tuxedo, OS/400, RPG

5%

DBA : DB2, DB2 UDB, Oracle, Informix, MS Access, Sybase, Ingress, MS SQL Server, Btrieve, IMS DB, SQL/400 DB2/400

5%

Project Managers

35%

Mainframe: PLI, Assembler, CICS, CLIST, COBOL, CSP, DASD Management, ISPF/TSO, JCL, LE, SCIM, MVS, OS/390, SDTM

educa o em mainframe no mundo
Educação em mainframe no mundo
  • Parceria entre IBM e Instituições de Ensino de todo o mundo.
  • Mais de 250 instituições oferecendo cursos de mainframe.
  • Investimento da IBM em HUBs de mainframe (EUA, China, Brasil).
  • Crescimento na oferta de recursos qualificados em mainframe no mercado de trabalho.

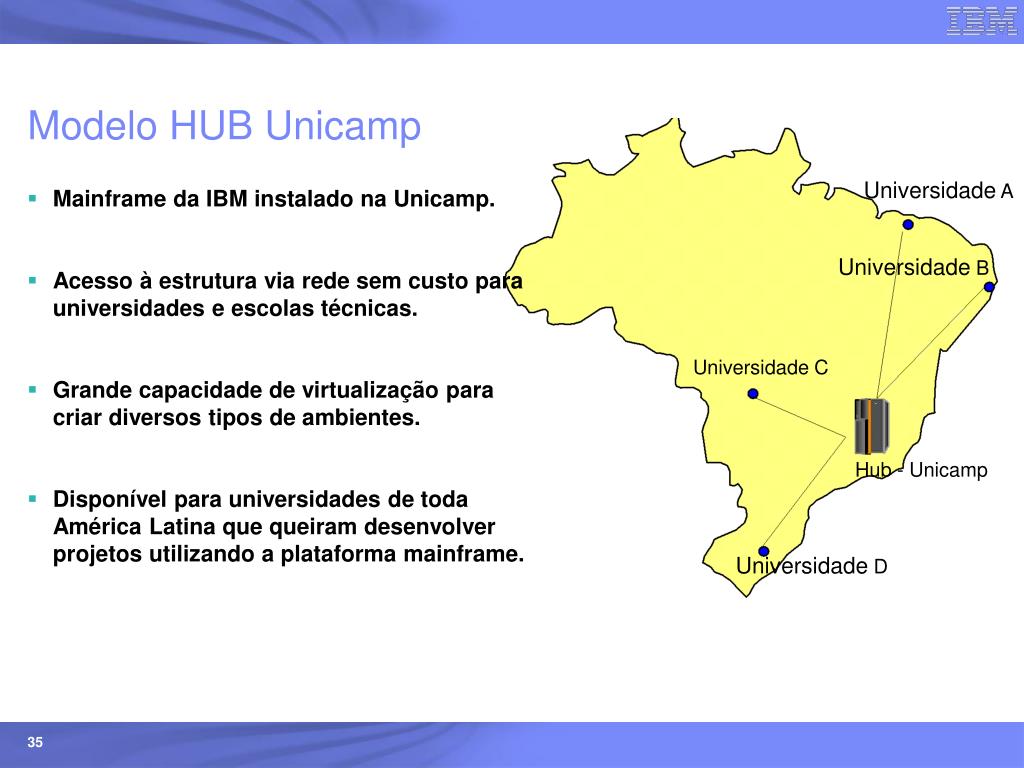

modelo hub unicamp
Modelo HUB Unicamp

Universidade A

Mainframe da IBM instalado na Unicamp.

Acesso à estrutura via rede sem custo para universidades e escolas técnicas.

Grande capacidade de virtualização para criar diversos tipos de ambientes.

Disponível para universidades de toda América Latina que queiram desenvolver projetos utilizando a plataforma mainframe.

Universidade B

Universidade C

Hub - Unicamp

Universidade D

hub universidades conectadas
Hub – Universidades Conectadas

* Cursos terminados

|

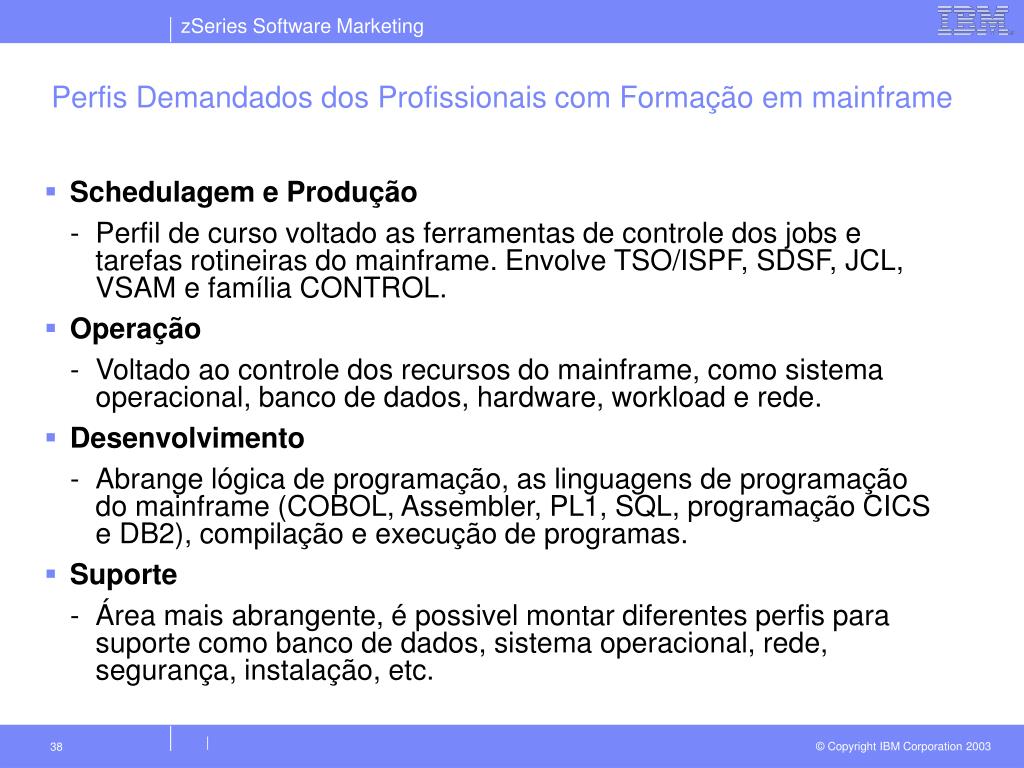

perfis demandados dos profissionais com forma o em mainframe
Perfis Demandados dos Profissionais com Formação em mainframe
  • Schedulagem e Produção
    • Perfil de curso voltado as ferramentas de controle dos jobs e tarefas rotineiras do mainframe. Envolve TSO/ISPF, SDSF, JCL, VSAM e família CONTROL.
  • Operação
    • Voltado ao controle dos recursos do mainframe, como sistema operacional, banco de dados, hardware, workload e rede.
  • Desenvolvimento
    • Abrange lógica de programação, as linguagens de programação do mainframe (COBOL, Assembler, PL1, SQL, programação CICS e DB2), compilação e execução de programas.
  • Suporte
    • Área mais abrangente, é possivel montar diferentes perfis para suporte como banco de dados, sistema operacional, rede, segurança, instalação, etc.

|

conclus o
O que é importante saber ?

MAINFRAME é o Servidor mais evoluido que existe.

A IBM em parceria com empresas e universidades ajuda na capacitação na plataforma.

As oportunidades de trabalho na área são enormes.

CONCLUSÃO

OBRIGADO !!!

ad
