slide1

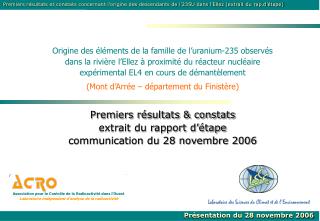

Origine des éléments de la famille de l’uranium-235 observés dans la rivière l’Ellez à proximité du réacteur nucléaire expérimental EL4 en cours de démantèlement(Mont d’Arrée – département du Finistère)

  • Premiers résultats & constatsextrait du rapport d’étapecommunication du 28 novembre 2006
caract ristiques de l uranium

235

U

92

234

238

U

U

92

92

Caractéristiques de l’uranium

Uranium naturel : métal lourd - toxique chimique et nucléaire

Constitué de 3 isotopes tous radioactifs :

Insoluble

[fonction des conditions d’oxydo-réduction]

Géochimie : existe sous deux formes : réduite (U4+)

oxydée (UO22+ )

Soluble

Les + faibles valeurs en U total : dans les roches sédimentaires

Les + fortes valeurs en U total : dans les roches de type schistes

Du fait du contexte géologique des Monts d’Arrée, [C] en uranium importante

sch mas de d sint gration solubilit
Schémas de désintégration & solubilité

forte

faible

réactivité vis à vis des

solubilité

moyenne

moyenne

particules

faible

forte

rappel tat des lieux 2003 bmo

235U

231Th

231Pa

227Ac

227Th

223Ra

219Rn

207Pb

Rappel : état des lieux 2003 (BMO)
  • Dans l’Ellez :
  • Du 223Ra, un élément de la famille de l’uranium-235, est détecté à des niveaux très significatifs dans les mousses aquatiques
  • Cette situation n’a jamais été observée dans des conditions de mesure identiques
    • Ni dans d’autres cours d’eau du BV de la rade de Brest
    • Ni dans les cours d’eau normands situés sur un socle granitique (suivi régulier ACRO)
    • Ni lorsque les teneurs en 226Ra ont été très élevées (c.à.d lorsque les niveaux en uranium sont élevés) : (cas du barrage du Drennec)223Ra < 30 Bq/kg sec (LD) <-> 226Ra > 6000 Bq/kg sec

=> situation atypique [existence d’un excès]

  • Question : origine ?
    • est-ce l’homme
    • est-ce un phénomène naturel (jamais observé ou mentionné)
strat gie moyens
Stratégie & moyens
  • Des ressources mutualisées mais indépendantes :
    • ACRO (BMO) & LSCE (EDF) <-> cultures différentes (complémentaires)
  • Stratégie :
    • Etudier la répartition spatiale du phénomène et comparer notamment la situation en aval du SMA avec celle en amont et ailleurs, hors influence
    • Etudier l’historique des dépôts radioactifs (-) dans le réservoir Saint-Herbot, donc en aval des émissaires de rejets du SMA
    • En fonction du questionnement, acquérir toute donnée sur les contributions passées du SMA (uranium, plutonium, etc.)
  • Où :
    • Le long de l’Ellez, depuis sa source jusqu’à St-Herbot
      • Vue d’ensemble (aquatique)
      • Voisinage du SMA (aquatique & terrestre)
      • En milieu terrestre, à distance du SMA, depuis peu
  • Supports étudiés :
    • Sédiments, berges, mousses aquatiques et + en fonction de l’intérêt
  • Analyses :
    • Spectrométrie gamma et + en fonction de l’intérêt
localisation des sites tudi s
Localisation des sites étudiés

06

17

25

11

18

21

12

16

19

20

23

22

26

07

05

04

01

02

03

24

08

10

12

27

09

11

13

15

14

quelle connaissance disponible
Quelle connaissance disponible ?
  • Il n’existe aucune publication scientifique, ni même de résultatsde surveillance ou de contrôle,qui font état d’observations similaires dans l’environnementet/ou fournissent des informations de compréhension quant au(x) processus artificiel(s) ou naturel(s) pouvant expliquer une telle manifestation radiologique en regard du contexte industriel et géochimique rencontré dans les Monts d’Arrée.
  • On peut seulement citer :
  • quelques publications traitant des processus naturels concernant les radionucléides étudiés mais uniquement pour le milieu marin ;
  • la publication de Pasquier JL et al (2003) qui relate une contamination ayant eu des conséquence très localisées sur l’environnement et dont la manifestation était similaire

Étude plus délicate & longue => construction de connaissances nouvelles

le ph nom ne

235U

231Th

231Pa

227Ac

227Th

223Ra

219Rn

207Pb

Le phénomène

700 000 000 a

  • Sur le bassin versant du réservoir de Saint-Herbot :
  • la présence d’actinium-227 non supporté
    • Avec les particules :
      • rapport 227Ac/235U pouvant au moins être de 10 contre 1 (normalement attendu)
      • teneurs en 227Ac pouvant être 238U
    • chez les mousses aquatiques :
      • rapport 223Ra/227Th compris entre 2 et 8
      • teneurs en 223Ra jusqu’à 15% 226Ra (prépondérant)

22ans

19 j

11 j

4 s

situation en amont et ailleurs
Situation en amont et ailleurs
  • Une situation radiologique qui contraste peu avec celle observée à distance.
  • En Amont, dans le réservoir St-Michel :
  • Aucune particularité radiologique ; se rencontre ailleurs, hors des Monts d’Arrée
    • radioactivité “naturelle” :
      • Sédiments : 238U varie entre 30 et 40 Bq/kg sec selon les endroits.
      • Sédiments : excès 210Pb et 226Ra dans couche superficielle ; idem ailleurs
    • radioactivité “artificielle” :
      • 137Cs uniquement ; un peu fort ; 32 Bq/kg sec dans les sédiments par ex.
      • Origine = retombées essais nucléaires atmosphériques principalement
      • Aucune perturbation due aux rejets anciens (3ème boucle)
  • Ailleurs, dans le Roudoudour, le Roudouhir et l’Elorn :
  • Aucune particularité radiologique ; situation comparable à celle de St-Michel
situation le long de l ellez en aval de nestavel
Situation le long de l’Ellez, en aval de Nestavel
  • Une situation radiologique différente en aval du barrage de Nestavel. (les teneurs sont plus fortes et il existe des disparités qualitatives ou déséquilibres)

En aval et pour la radioactivité dite « naturelle »:

  • Dans les sédiments et les berges
    • Teneurs en uranium plus fortes :
      • 238U : 100 Bq/kg sec dans St-Herbot ; 250 Bq/kg sec aux exutoires SMA
    • Déséquilibres multiples et manifestes pour la famille de l’ 238U
      • Présence d’un excès en 238U en plus des excès classiques pour 226Ra et 210Pb
    • Rapport 238U/235U normal
      • pas de transfert indust. significatif
    • Excès d’227Ac (descendant de l’235U) uniquement en aval du chenal
      • Rapport 227Ac/235U > 1 (valeur attendue)
  • Dans les eaux de l’Ellez
    • Présence d’227Ac et de ses descendants
    • Pas de dépassement des critères de potabilité des eaux
situation dans le chenal de rejets
Situation dans le chenal de rejets
  • Une situation radiologique différente des autres endroits investigués.

Dans les berges/sol du chenal : cas particulier de l’227Ac (phénomène)

    • Excès criant d’227Ac (descendant de l’235U)
      • Rapport 227Ac/235U pouvant être > 10 !
      • Teneurs en 227Ac pouvant être comparables à celle de l’238U
      • Plus fortes valeurs à proximité de la STE
    • Existence d’une relation 227Ac/137Cs
      • Et par extension avec les niveaux de radioactivité artificielle
      • Mais l’inverse n’est pas vrai
    • Existence d’une relation 227Ac/210Pb
      • Le 210Pb est un radionucléide « naturel » provenant du radon exhalé
  • Autre constat intéressant
    • Rapports des isotopes du plutonium (et teneurs en 241Am) non cohérents avec les retombées
      • Transferts de transuraniens appartenant normalement au combustible
premiers constats r sultats historique
Premiers constats & résultats [HISTORIQUE]

L’analyse des dépôts sédimentaires du réservoir Saint-Herbot révèle :

  • Dans le cas de l’227Ac (le phénomène)
    • Excès d’227Ac quelque soit la profondeur
    • Un phénomène qui existerait depuis au moins 10 ans, voire 20
    • Les opérations de démantèlement n’en seraient donc pas à l’origine
  • Dans le cas des radionucléides artificiels
    • Du 137Cs est systématiquement détecté, parfois associé à du 60Co
      • De 29 à 93 Bq/kg sec en 137Cs selon la profondeur
      • En profondeur, quelques Bq/kg sec (au plus) de 60Co
      • Origine = rejets d’exploitation de la centrale & retombées pour le 137Cs
    • Les transuraniens classiques sont présents à l’état de traces
      • Isotopes du plutonium et américium-241 < 1 Bq/kg sec
      • Niveaux comparables à ceux des retombées
conclusion

238U (234Th)

226Ra min

210Pb

235U

231Pa

227Th (=227Ac)

137Cs

210±9

46±2

497±13

< 14

< 14

54±4

3,1±0,6

Bq/kg sec

Bq/kg sec

Bq/kg sec

Bq/kg sec

Bq/kg sec

Bq/kg sec

Bq/kg sec

CONCLUSION

On pourrait croire à une origine artificielle : activités nucléaires du SMA

MAIS

Il y a un constat récent qui force à douter et à faire preuve de la plus grande retenue quant à toute interprétation qui paraîtrait évidente

A 4km, au détour d’un chemin, dans un endroit a priori non perturbé par les activités passées du SMA, le phénomène a été observé :

les suites
Les suites

Suspension de toute interprétation le temps d’étudier ce résultat particulier

De nombreuses informations vont devenir indispensables pour poursuivre l’étude

Néanmoins, quelque soit l’origine du phénomène :

  • Celui-ci prend au moins naissance dans l’emprise du SMA
  • Les stratégies de mesure de la radioactivité de l’environnement ne peuvent faire l’économie des enseignements de cette étude et devraient évoluer en conséquence
