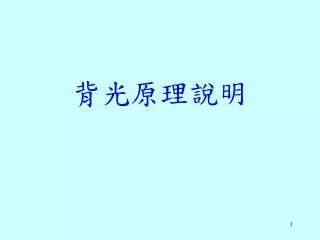

背光原理說明. 課程大綱. ◎ 背光的種類與應用. ◎ 背光模組介紹. ◎ 背光不良現象介紹. ◎ 背光設計上的考量因素. ◎ 背光未來的發展趨勢. 背光的種類與應用. 直下式 與 側光式 單側入光 與 對側入光 與 多側入光 平板 LGP 與 楔形 LGP (Light Guide Panel – 導光板 ) Monitor / TV ─ 高輝度、廣視角、大型化。 Notebook PC ─ 高效率 / 省電化、輕薄化。 衛星導航 / 車載裝置 ─ 高輝度、堅固性、耐候性。 掌上型裝置 ─ 小尺寸、輕薄化、省電化。

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about '??????' - Antony


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2
課程大綱

◎背光的種類與應用

◎背光模組介紹

◎背光不良現象介紹

◎背光設計上的考量因素

◎背光未來的發展趨勢

slide3
背光的種類與應用
  • 直下式 與 側光式
  • 單側入光 與 對側入光 與 多側入光
  • 平板LGP 與 楔形LGP (Light Guide Panel – 導光板)
  • Monitor / TV ─ 高輝度、廣視角、大型化。
  • Notebook PC ─ 高效率/省電化、輕薄化。
  • 衛星導航/車載裝置 ─ 高輝度、堅固性、耐候性。
  • 掌上型裝置 ─ 小尺寸、輕薄化、省電化。
  • 影像輸入裝置 ─ 特殊色度、輝度均齊度要求高。
slide4

直下式背光構造圖

擴散片

Lamp

反射片

側光式背光構造圖

反射片

擴散片

Lamp

反射片

導光板

背光的種類
slide5
背光(B/L)模組介紹

上擴散片

燈管組

Lens×2

下擴散片

導光板

燈管Reflector

反射片

燈座蓋板

塑膠框

slide7

壓克力球

PET

背光(B/L)模組介紹

擴散片

擴散片的功用:將點光源擴散成面光源。

slide8

背光(B/L)模組介紹

增光片(BEF)

增光片可滿足對

1. 加強螢幕亮度

2. 節省電力 (即延長電池的使用壽命)

3. 理想視角之需求

p.s.:又稱集光片、菱鏡片、lens。

slide10

70°

折射-可利用的折射光增

加40%-70%

重複反射-大約50%的入射光

會被反射回去而重新再利用

再反射/再折射

低比例損失

TIR

重新進入

下一個稜鏡

BEF

Diffuselyrecycled

擴散片

*Total Internal Reflection

背光(B/L)模組介紹

BEF如何增亮
bef lcd module

LCD

70°

Brightness Enhancement Films

控制出光角度

Top

Bottom

寬闊的出光角度

擴散片

TIR

導光板

〝白色〞反射片

網點-導引導光板光線的點

CCFL及Reflector

背光(B/L)模組介紹

BEF 應用在 LCD Module
slide13

背光(B/L)模組介紹

導光板

入光面

射出注入口

射出注入邊

非注入邊

反入光面(薄邊)

slide14
導光板的光學
  • 折射、透射與全反射
  • 折射率越大,導光能力越好
  • 調光網點的佈置與漫射
slide15

背光(B/L)模組介紹

CCFL發光原理

CCFL: Cold Cathode Fluorescent Lamp

slide16
B/L常見不良

◎光學不均

◎白點、黑點

◎異物

◎膜片翹曲

◎Ripple

slide18

面板

擴散板

分光片

導光板

反射板

異物

( 黑點)

傷痕

( 白點)

B/L常見不良

白點、黑點

內容:BL所起因的白點和黑點欠陷,有些不良只能在斜視的情況下才能看到。

推測原因:BL部材不良

slide19

面板

擴散板

分光片

導光板

反射板

異物

( 黑點)

B/L常見不良

異物

內容:位於 BL和面板間的異物,為模糊黑色狀。有的異物會因震動而移動位置。

推測原因:在模組組立時混入或 BL部材不良

slide20

面板

擴散板

分光片

導光板

反射板

導光板

B/L常見不良

膜片翹曲

內容:BL擴散片或集光片 (BEF)等有鬆弛或歪曲的現象,造成立體狀的顯示不均,嚴重者在正視的情況下即可判別。

推測原因:塑膠框和面板間空間不足以容納擴散片或集光片因受熱膨脹的變形量

ripple

B/L常見不良

Ripple(水波紋)

內容:將模組組裝到 PC後,因面板受震動的影響使得畫面上出現水波紋狀的顯示不均。

推測原因:因面板和BL接觸造成導光板的

變形或彎曲

水波紋發生處

面板

導光板變形或彎曲

slide22
設計上的考量因素
  • 導光板的物性與製程
    • 射出成形 與 平板裁切
    • 印刷式 與 無印刷式
  • 機構組立性、精密性、簡單化與結構強度
  • CCFL 的絕緣與散熱
  • 漏光與輝線
  • UV 與黃化現象
  • 耐高、低溫與高濕環境
slide23
未來的發展趨勢
  • 大型化
  • 高輝度、廣視角化
  • 長壽命化
  • 輕量化
  • 結構簡單化
  • 低價化
