Presentation Transcript

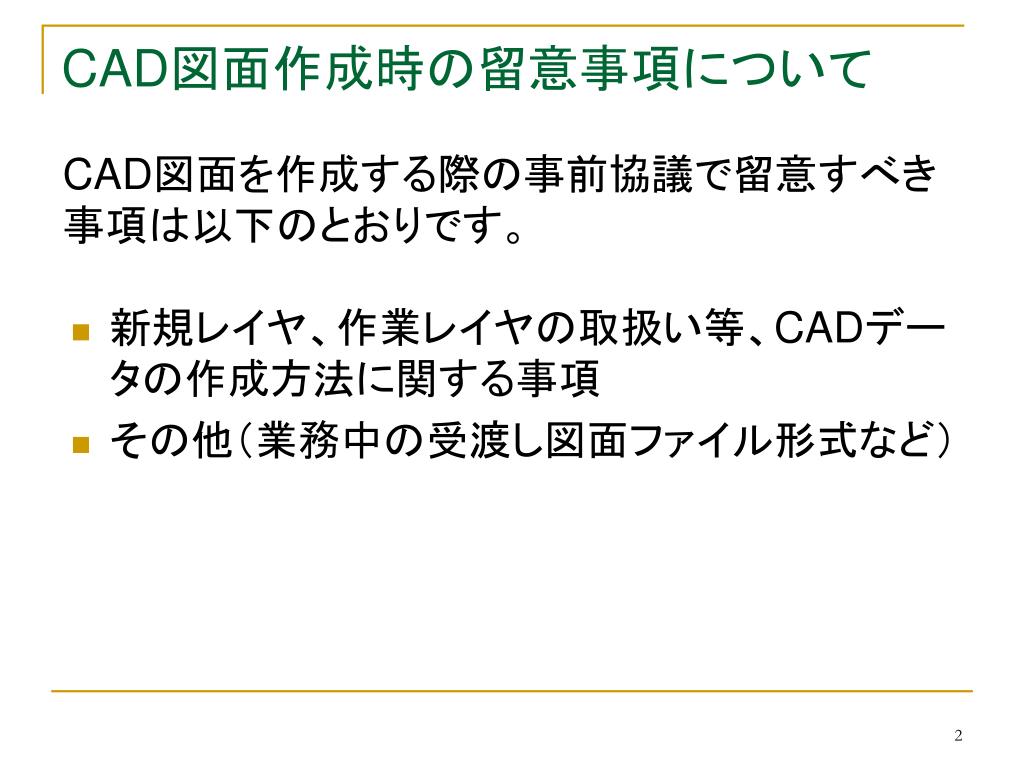

slide2
CAD図面作成時の留意事項について

CAD図面を作成する際の事前協議で留意すべき事項は以下のとおりです。

  • 新規レイヤ、作業レイヤの取扱い等、CADデータの作成方法に関する事項
  • その他(業務中の受渡し図面ファイル形式など)
slide3

4-1.レイヤ構成等について

ここではCAD図面のレイヤ構成や線の色、線種等について説明します。

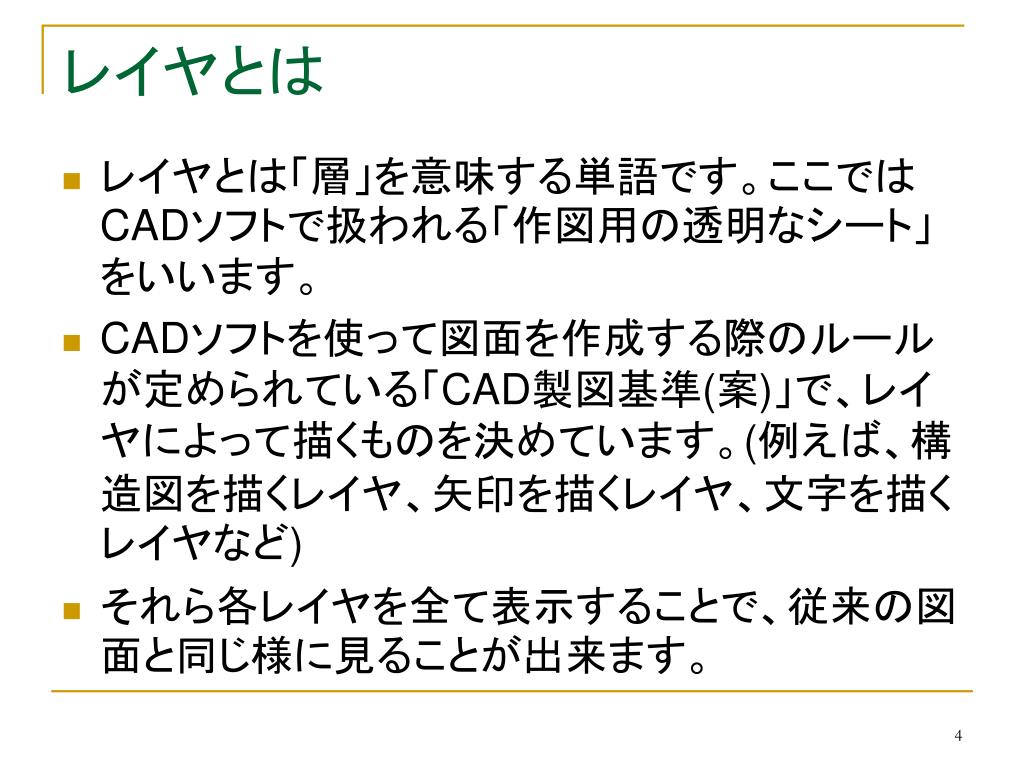

slide4
レイヤとは
  • レイヤとは「層」を意味する単語です。ここではCADソフトで扱われる「作図用の透明なシート」 をいいます。
  • CADソフトを使って図面を作成する際のルールが定められている「CAD製図基準(案)」で、レイヤによって描くものを決めています。(例えば、構造図を描くレイヤ、矢印を描くレイヤ、文字を描くレイヤなど)
  • それら各レイヤを全て表示することで、従来の図面と同じ様に見ることが出来ます。
slide5
レイヤ構成

主構造物

レイヤ:D-STR

線色:赤色

線種:実線

レイヤ構成

現況地物

レイヤ:D-BGD

線色:白色

線種:実線

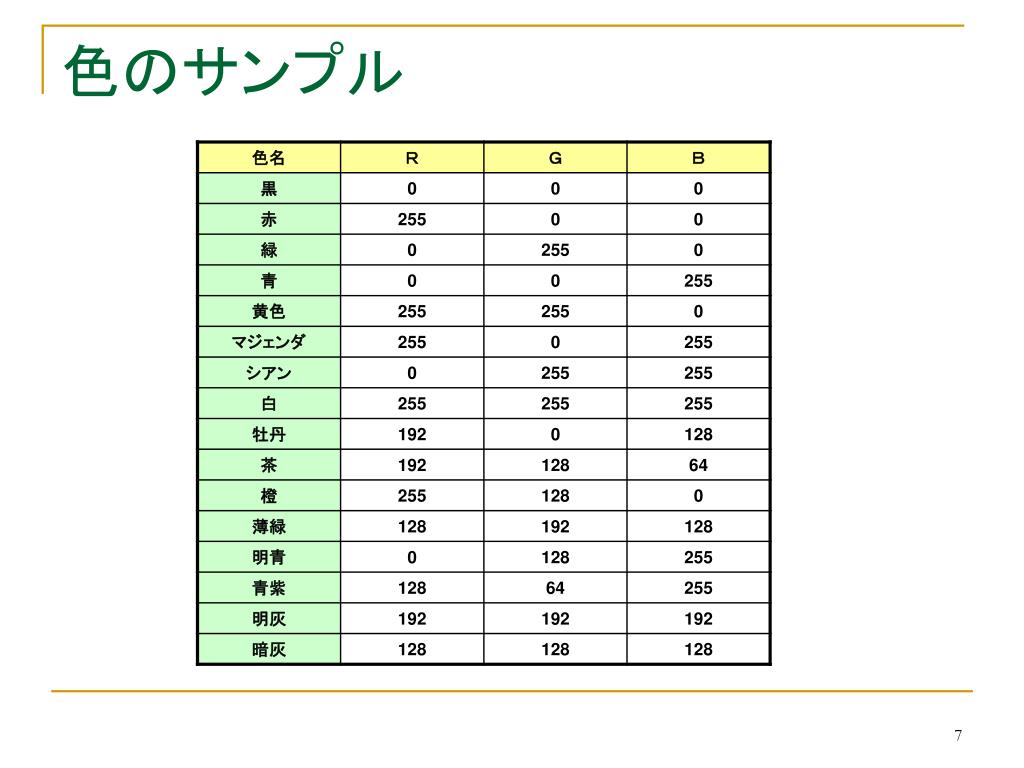

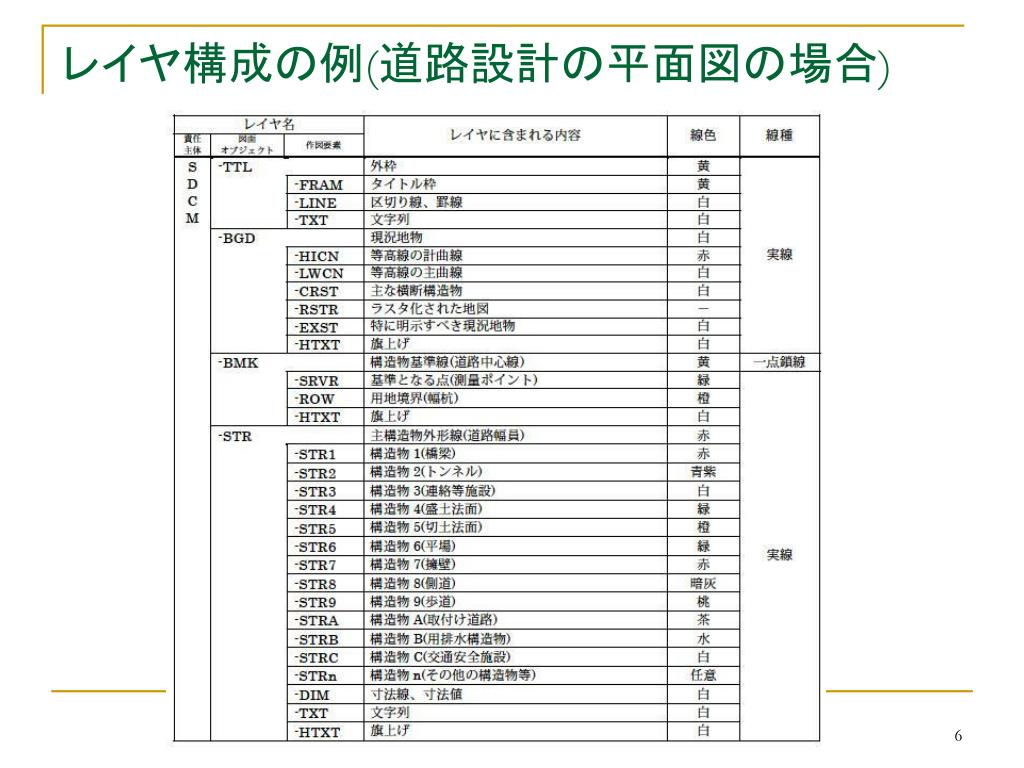

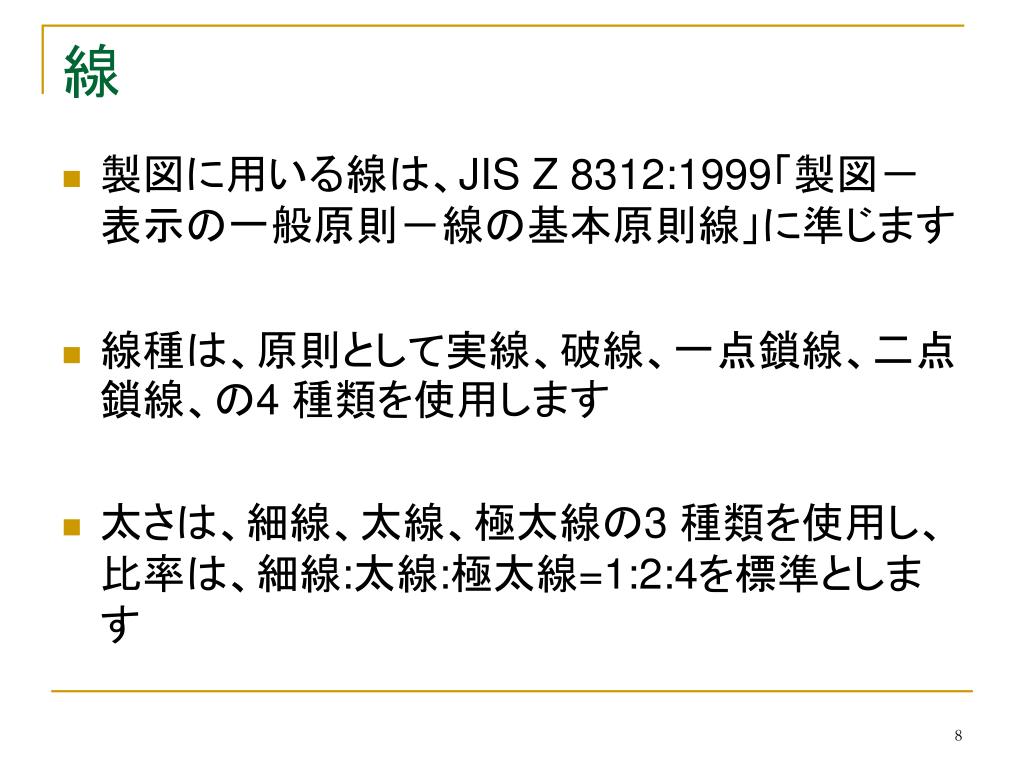

slide8
  • 製図に用いる線は、JIS Z 8312:1999「製図-表示の一般原則-線の基本原則線」に準じます
  • 線種は、原則として実線、破線、一点鎖線、二点鎖線、の4 種類を使用します
  • 太さは、細線、太線、極太線の3 種類を使用し、比率は、細線:太線:極太線=1:2:4を標準とします

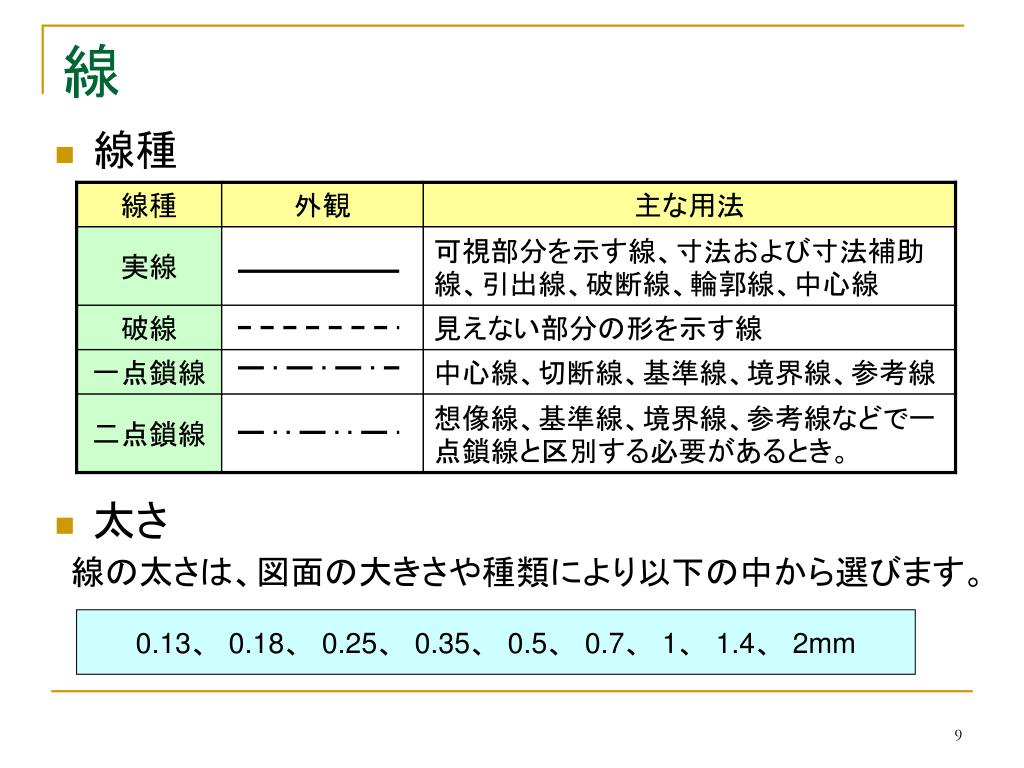

slide9
  • 線種
  • 太さ

線の太さは、図面の大きさや種類により以下の中から選びます。

0.13、 0.18、 0.25、 0.35、 0.5、 0.7、 1、 1.4、 2mm
