Презентация: Информация по ВЧ-устройствам

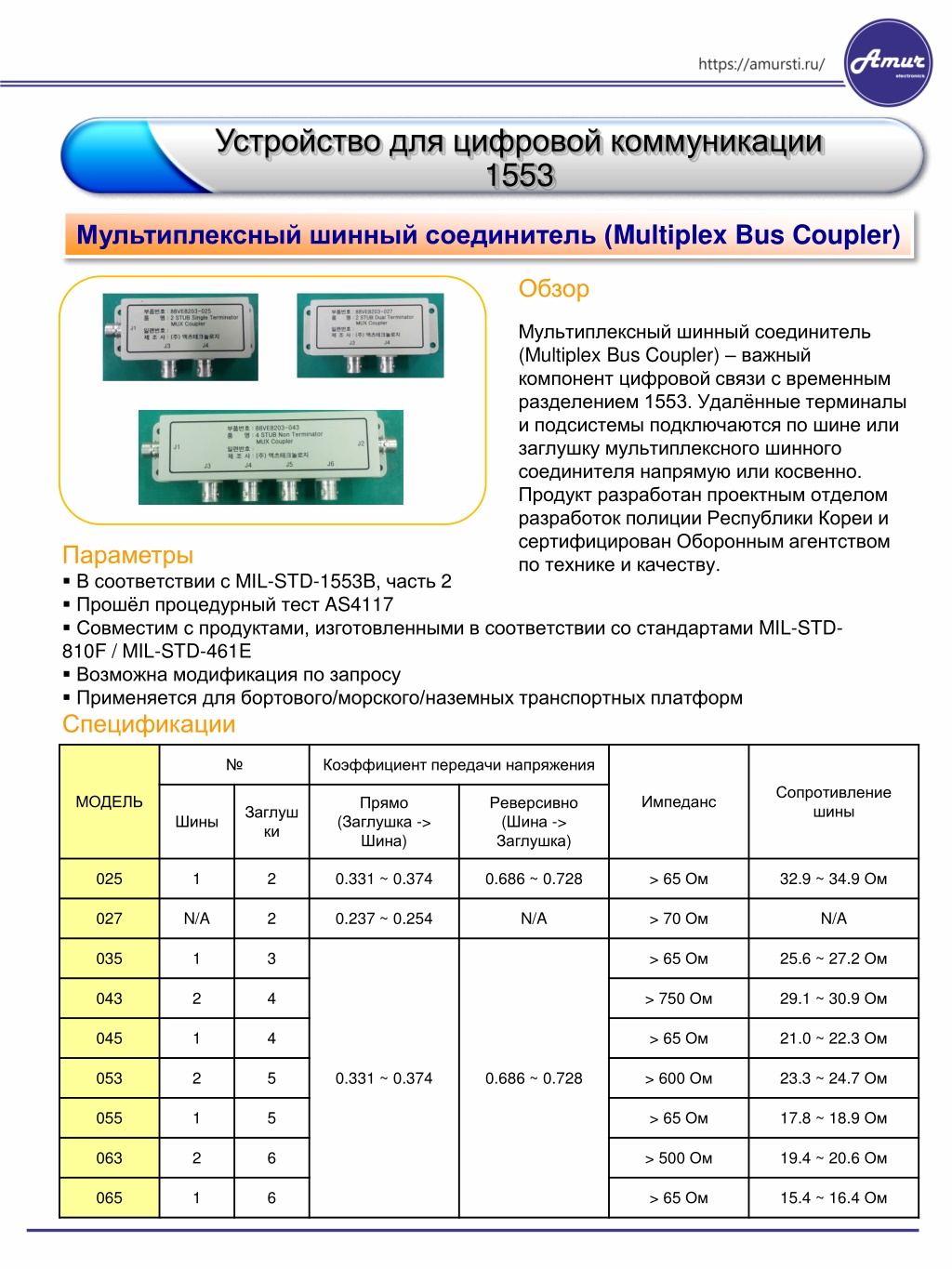

1. Устройство для цифровой коммуникации 1553 Мультиплексный шинный соединитель (Multiplex Bus Coupler) Обзор Мультиплексный шинный соединитель (Multiplex Bus Coupler) – важный компонент цифровой связи с временным разделением 1553. Удалённые терминалы и подсистемы подключаются по шине или заглушку мультиплексного шинного соединителя напрямую или косвенно. Продукт разработан проектным отделом разработок полиции Республики Кореи и сертифицирован Оборонным агентством по технике и качеству. Параметры • В соответствии с MIL-STD-1553B, часть 2 • Прошёл процедурный тест AS4117 • Совместим с продуктами, изготовленными в соответствии со стандартами MIL-STD-810F / MIL-STD-461E • Возможна модификация по запросу • Применяется для бортового/морского/наземных транспортных платформ Спецификации

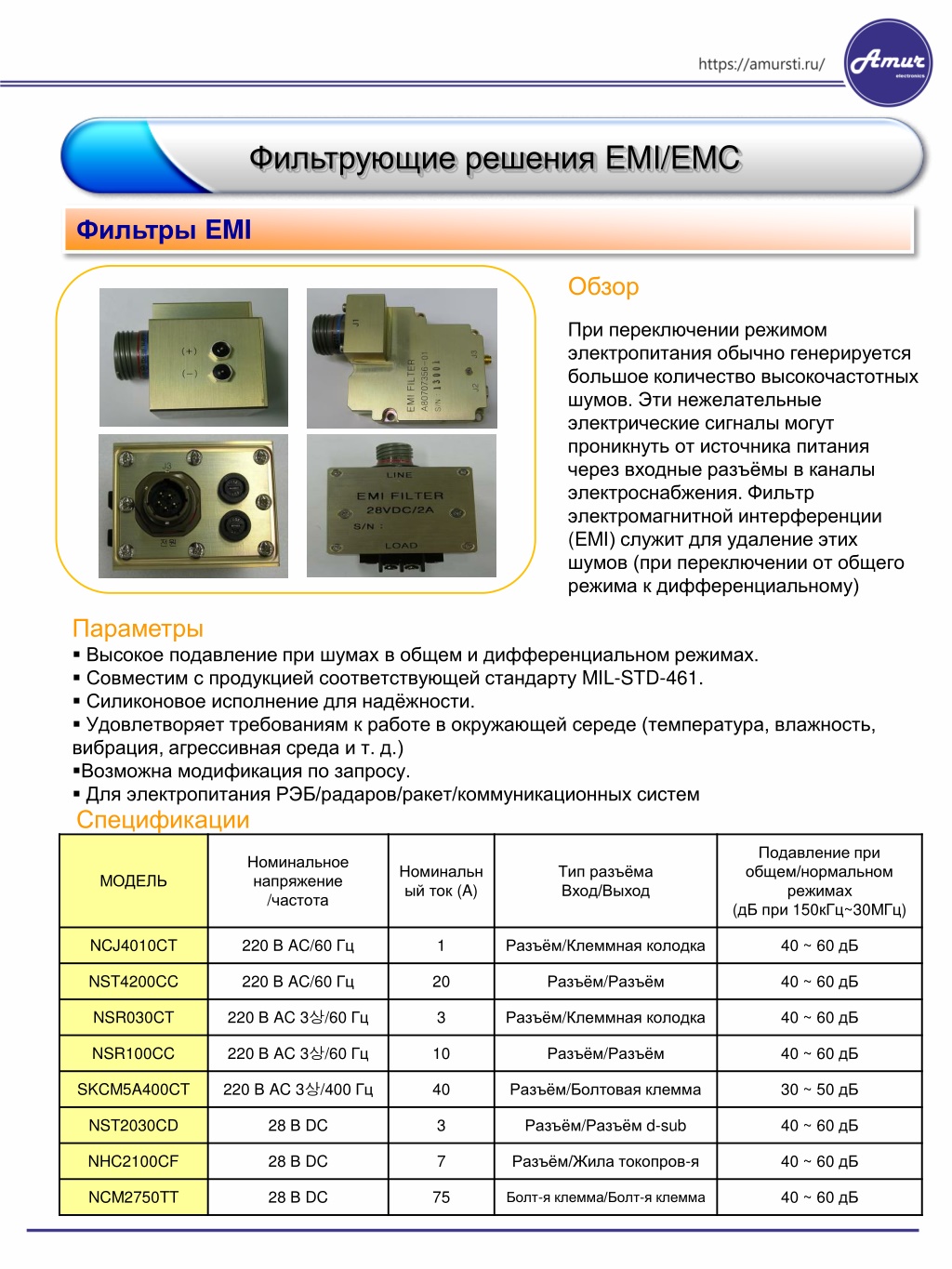

2. Фильтрующие решения EMI/EMC Фильтры EMI Обзор При переключении режимом электропитания обычно генерируется большое количество высокочастотных шумов. Эти нежелательные электрические сигналы могут проникнуть от источника питания через входные разъёмы в каналы электроснабжения. Фильтр электромагнитной интерференции (EMI) служит для удаление этих шумов (при переключении от общего режима к дифференциальному) Параметры • Высокое подавление при шумах в общем и дифференциальном режимах. • Совместим с продукцией соответствующей стандарту MIL-STD-461. • Силиконовое исполнение для надёжности. • Удовлетворяет требованиям к работе в окружающей середе (температура, влажность, вибрация, агрессивная среда и т. д.) • Возможна модификация по запросу. • Для электропитания РЭБ/радаров/ракет/коммуникационных систем Спецификации

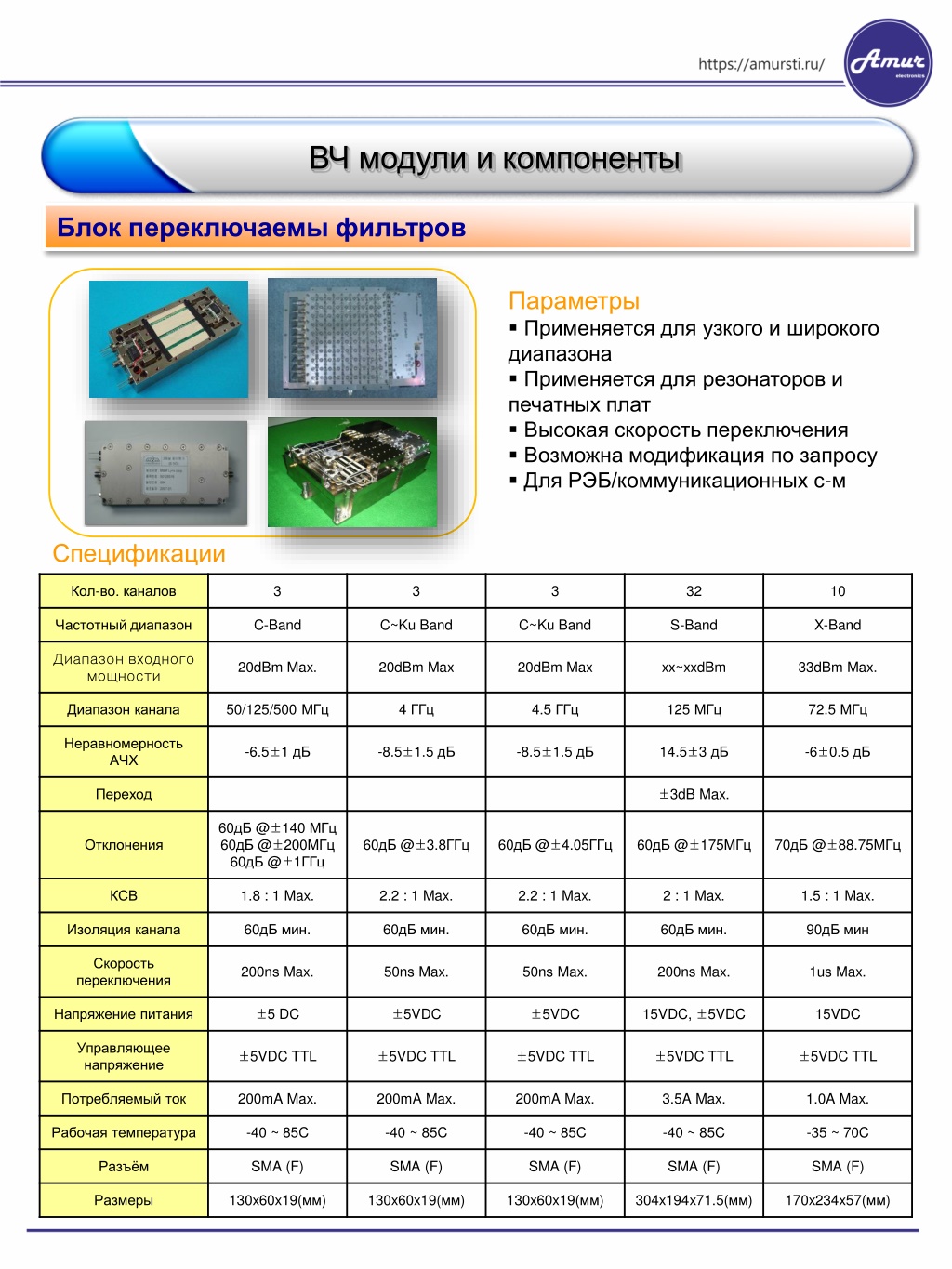

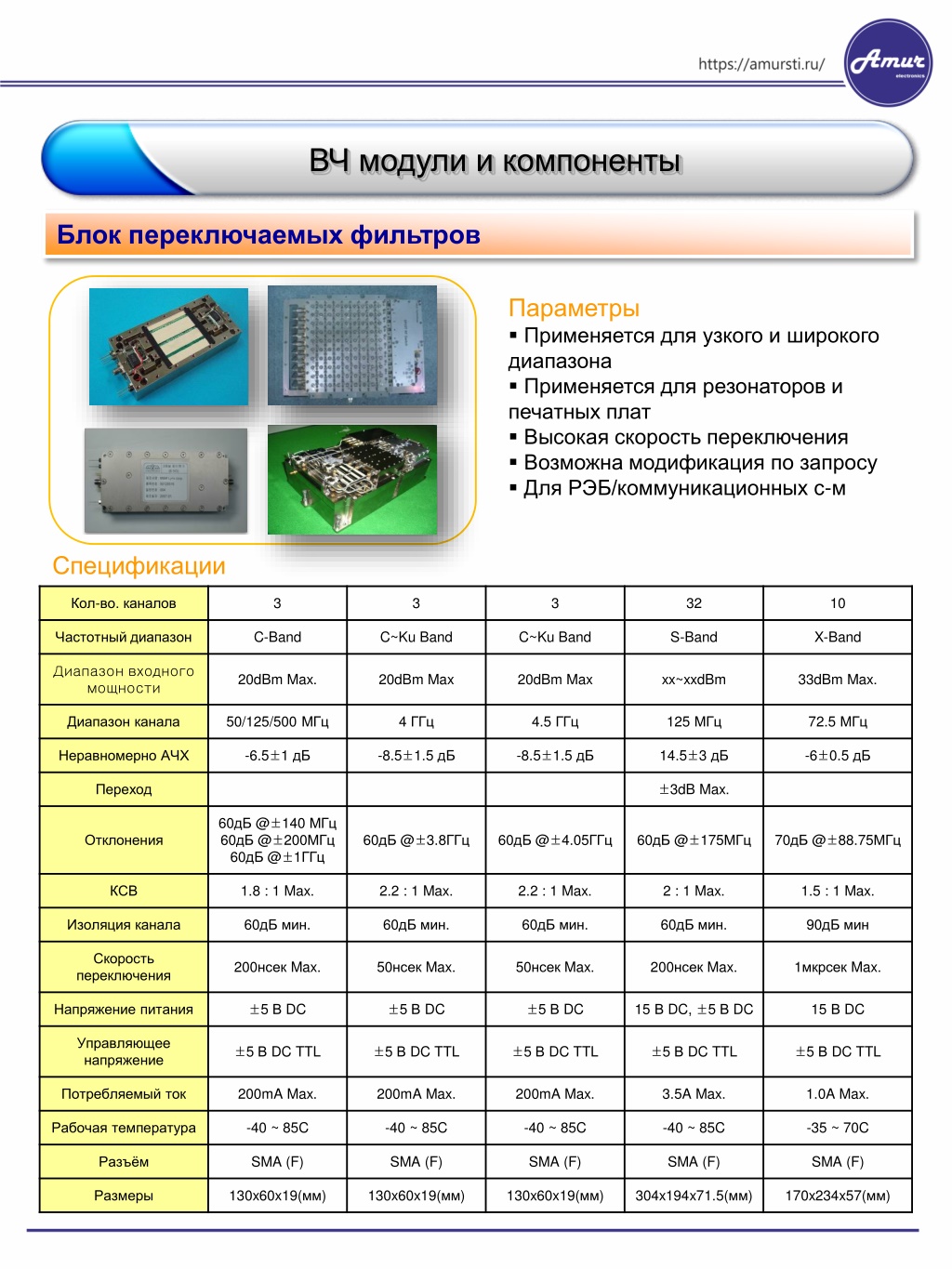

3. ВЧ модули и компоненты Блок переключаемы фильтров Параметры • Применяется для узкого и широкого диапазона • Применяется для резонаторов и печатных плат • Высокая скорость переключения • Возможна модификация по запросу • Для РЭБ/коммуникационных с-м Спецификации

4. ВЧ модули и компоненты Блок переключаемых фильтров Параметры • Применяется для узкого и широкого диапазона • Применяется для резонаторов и печатных плат • Высокая скорость переключения • Возможна модификация по запросу • Для РЭБ/коммуникационных с-м Спецификации

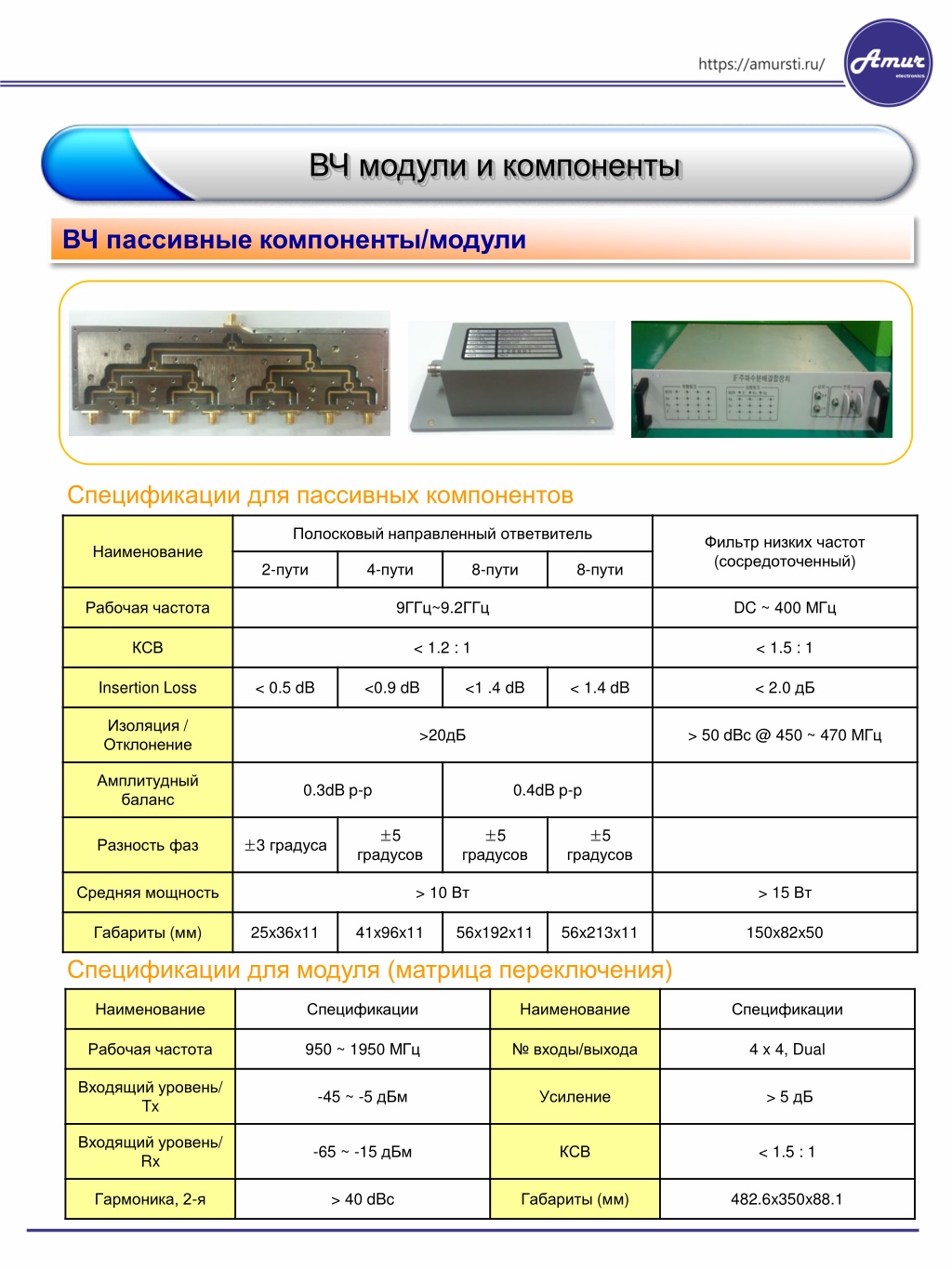

5. ВЧ модули и компоненты ВЧ пассивные компоненты/модули Спецификации для пассивных компонентов Спецификации для модуля (матрица переключения)

6. ВЧ модули и компоненты ФНЧ/ФВЧ/ПФ/ПЗФ/Диплексер/Триплексер/Мультиплексер Параметры • Доступны типы: с сосредоточенным элементом, планарный (печатная плата), ёмкостный, волновод • Различные частотные диапазоны: ВЧ ~ Ka Band (в зависимости от типа фильтра и структуры) • Доступа модификация по запросу Информация для заказа

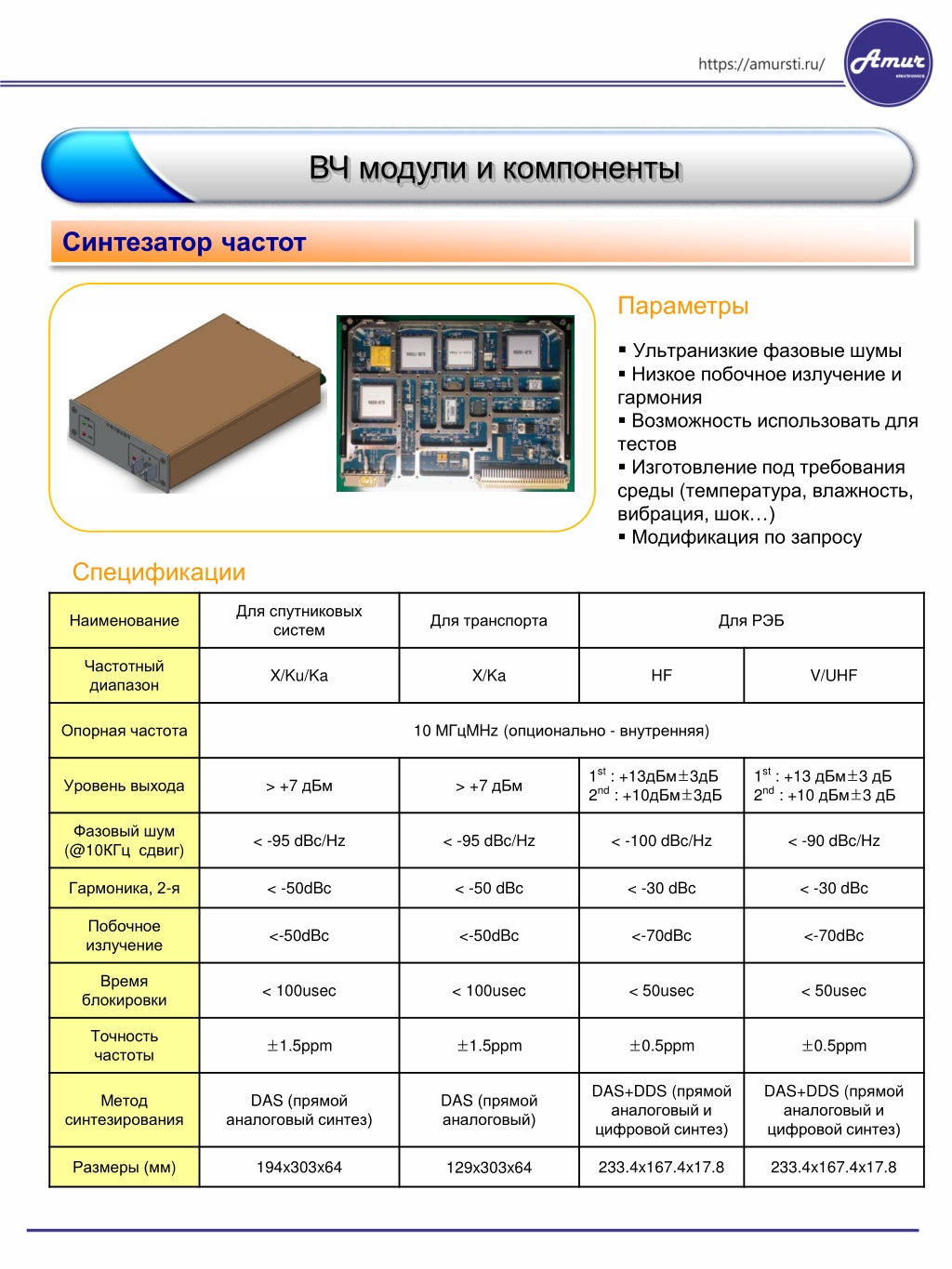

7. ВЧ модули и компоненты Синтезатор частот Параметры • Ультранизкие фазовые шумы • Низкое побочное излучение и гармония • Возможность использовать для тестов • Изготовление под требования среды (температура, влажность, вибрация, шок…) • Модификация по запросу Спецификации

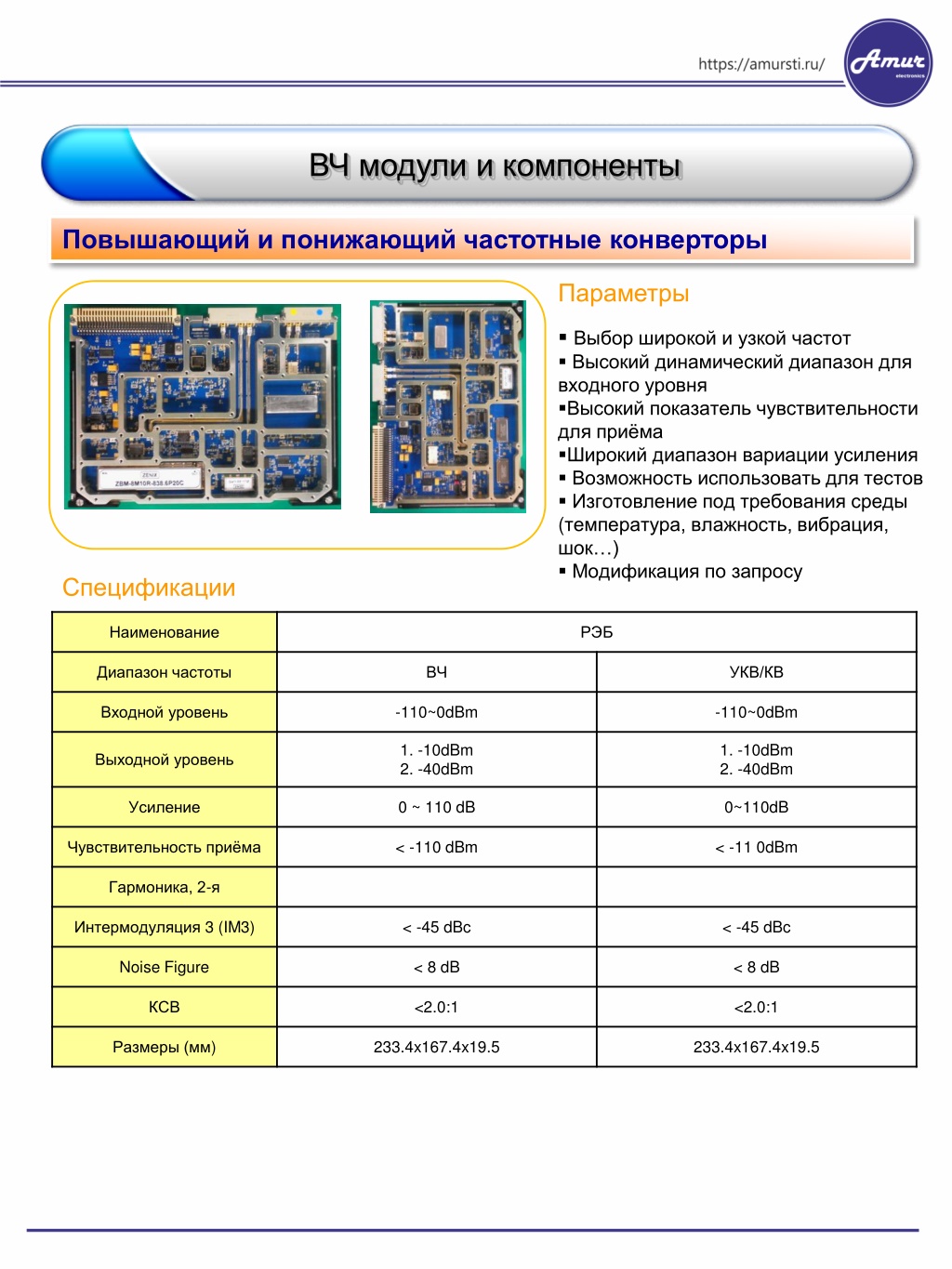

8. ВЧ модули и компоненты Повышающий и понижающий частотные конверторы Параметры • Выбор широкой и узкой частот • Высокий динамический диапазон для входного уровня • Высокий показатель чувствительности для приёма • Широкий диапазон вариации усиления • Возможность использовать для тестов • Изготовление под требования среды (температура, влажность, вибрация, шок…) • Модификация по запросу Спецификации

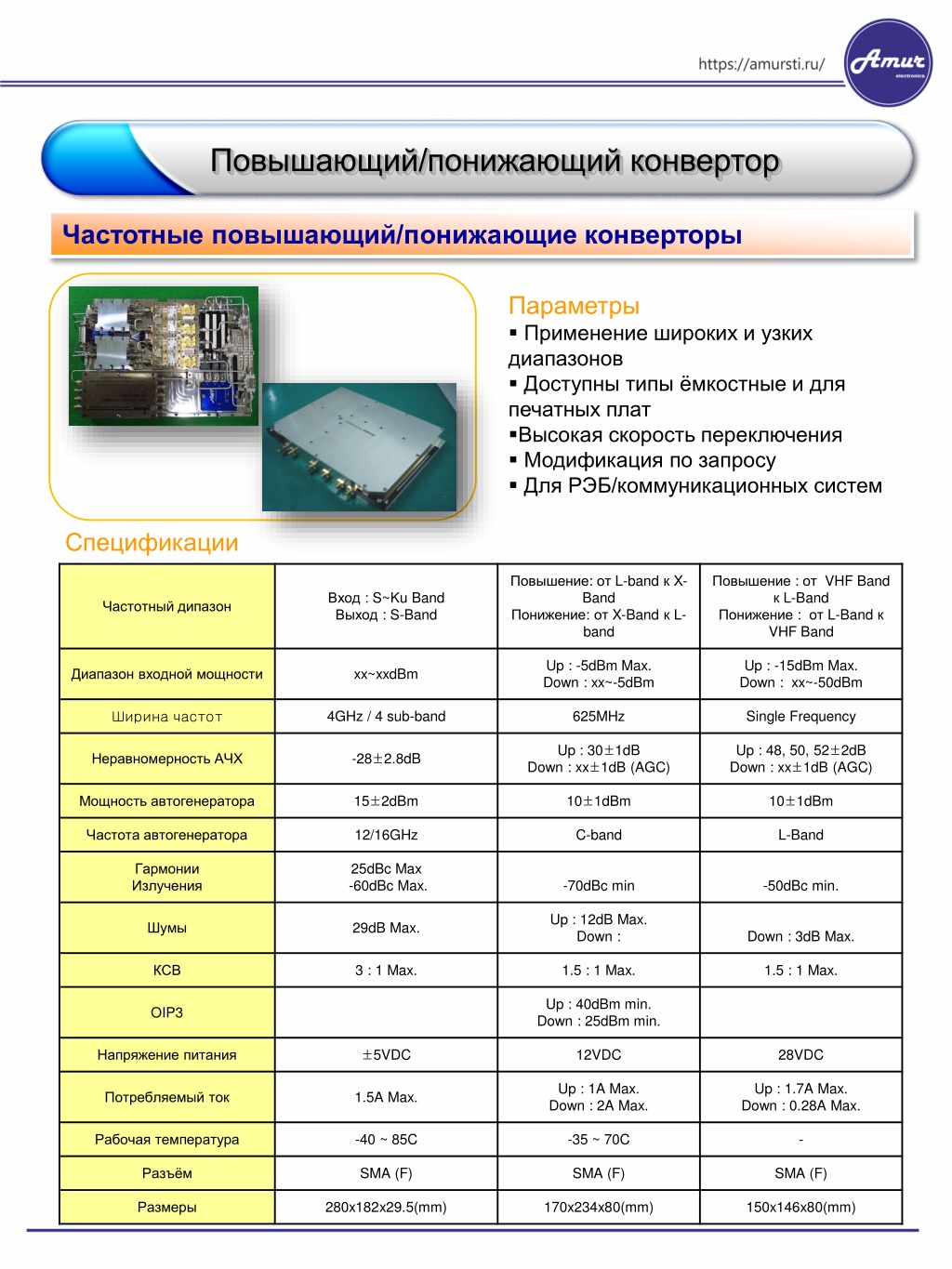

9. Повышающий/понижающий конвертор Частотные повышающий/понижающие конверторы Параметры • Применение широких и узких диапазонов • Доступны типы ёмкостные и для печатных плат • Высокая скорость переключения • Модификация по запросу • Для РЭБ/коммуникационных систем Спецификации

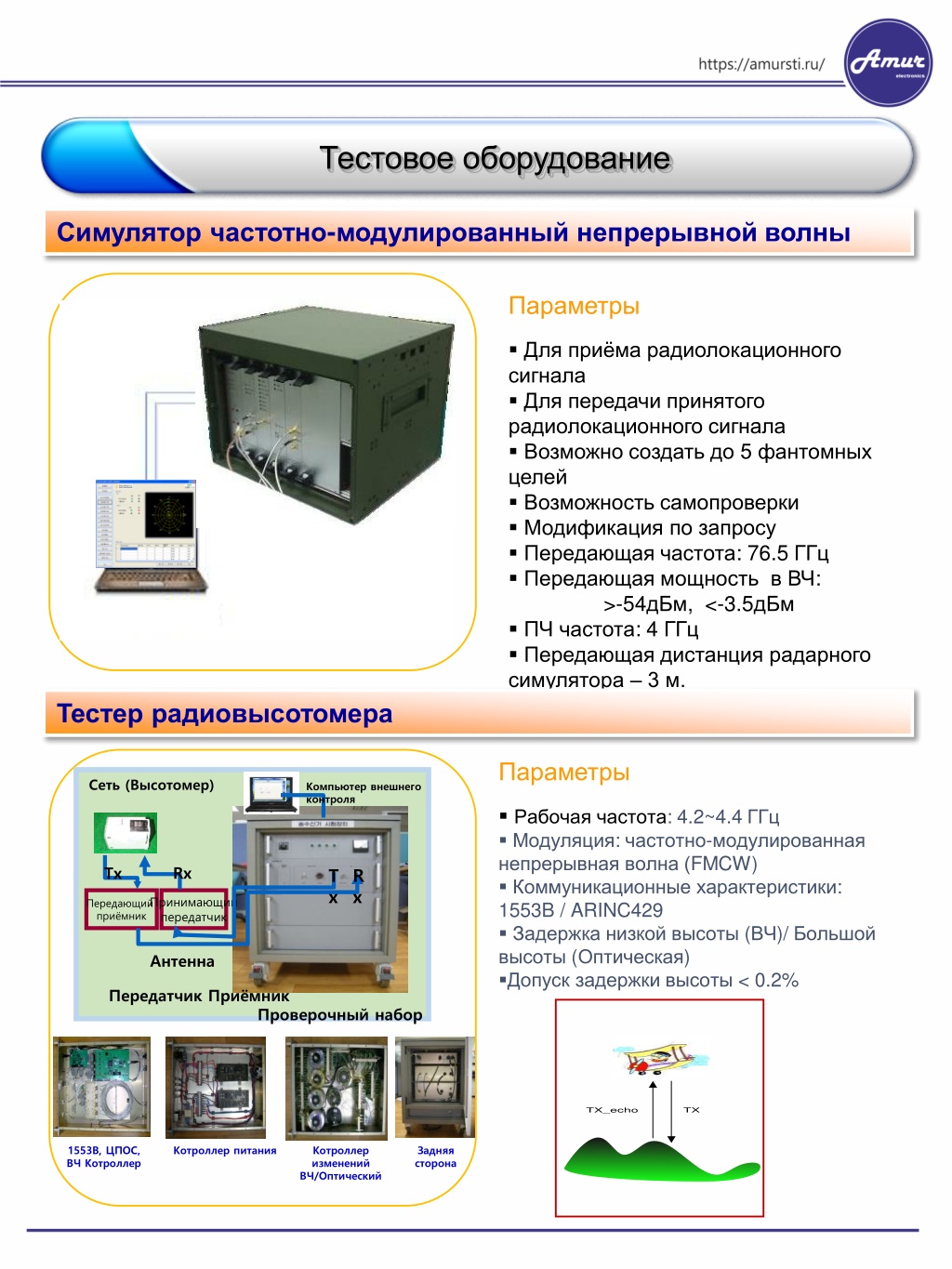

10. Тестовое оборудование Симулятор частотно-модулированный непрерывной волны Параметры • Для приёма радиолокационного сигнала • Для передачи принятого радиолокационного сигнала • Возможно создать до 5 фантомных целей • Возможность самопроверки • Модификация по запросу • Передающая частота: 76.5 ГГц • Передающая мощность в ВЧ: >-54дБм, <-3.5дБм • ПЧ частота: 4 ГГц • Передающая дистанция радарного симулятора – 3 м. Тестер радиовысотомера Сеть (Высотомер) Компьютер внешнего контроля Параметры • Рабочая частота:4.2~4.4 ГГц • Модуляция:частотно-модулированная непрерывная волна (FMCW) • Коммуникационные характеристики: 1553B / ARINC429 • Задержка низкой высоты (ВЧ)/ Большой высоты (Оптическая) • Допуск задержки высоты < 0.2% Rx Tx Tx Rx Передающий приёмник Принимающий передатчик Антенна ПередатчикПриёмник Проверочный набор 1553B, ЦПОС, ВЧ Котроллер Котроллер питания Котроллер изменений ВЧ/Оптический Задняя сторона
