  1. 高圧縮、高画質 H.264 ネットワークDVR UTP Solutionで便利で簡単な設置 Sunmyung Security Solution Products CQ400ATM CQ500C CQ360C CQ400A Solutions UTP ATM GPS POS

  2. 4CH H.264 Standalone Network DVRCQ500A/C 2008 New Product H.264 hardware codec chip adopted + UTP Solution for easy installation Powerful Hardware & Compact Design 高級で同級仕樣製品中最小型デザイン 3.5” 2 HDD ディスク支援(IDE,SATA)、最大、1TBPOS/GPS/ATMなどの外部機器連動のためのRS232ポット内装高解像の VGA 支援 (1024X768) 各のカメラに別の音声ポット支援(4Ch) User friendly Product 全面ボタンとリモコン、マウスで便利なMenu操作 Window Base Icon OSD採択で便利な使用 使用者の等級別にID与え、権限設定機能 Various function & application USB, CD R/Wバックアップ機能、ミラーリング機能動作(motion)感知 詳細領域設定, 多様な感度調節機能 イベント別, システム別すべてのhistoryのセ―ブ機能 Remote Management Program 最大256台のDVRに同時接続, 制御,監視管理 イベントを利用した、遠隔監視, e-mail 通知機能Camera, sensor, controllerの 配置図 任意 構成 及び 移動配置機能 N/Wの状態によって D1または CIF 画面選択 録画, 送信 機能 多様な N/W protocol( DHCP, PPPoE など), 流動IPサポート DDNS機能

  3. 4CH MPEG4Standalone Network DVRCQ400A/ATM Economic & Substantial MPEG4 N.DVR 経済的で中身あるMPEG-4普及形DVRPOS/GPS/ATMなどの外部機器連動のためのRS232ポット内装スマート検索で多様な検索機能の強化 動作(motion)感知 詳細領域設定, 多様な感度調節機能 Powerful Hardware & Compact Design for ATM DVR 3.5” 2 HDD ディスク支援、最大、1TBLCDモニター装着及びHDD 脱,装着式 ATM専用DVR POS/GPS/ATMなどの外部機器連動のためのRS232ポット内装高解像の VGA 支援 (最大1024X768) カメラに別の音声ポット支援(4Ch) 全面ボタンとリモコンで便利なMenu操作 GPS, POS, ATM application Remote Management Program 最大256台のDVRに同時接続, 制御,監視管理 イベントを利用した、遠隔監視, e-mail 通知機能多様な N/W protocol( DHCP, PPPoE など), 流動IPサポート DDNS機能

  4. 4CH MPEG4Standalone Network DVRCQ360C High class & Compact Design MPEG4 N.DVR 高級で同級仕樣製品中最小型デザイン 全面リモートコントローラーとマウを 利用した便利なMenu操作 動作(motion)感知 詳細領域設定, 多様な感度調節機能 高解像の VGA 支援 (最大 1280X1024) 2D,3D filter機能 3.5” HDD ディスク、最大、1TB 支援 各のカメラに別の音声ポット支援(4Ch) Various function For Home automation 4 Program mode による sensor, controller 予約 設定, 解除機能 event 発生の時該当のチャンネル自動転換 録画, 監視機能 (D1,30fps) 4種 画面機能(QUAD, FULL, PIP, POP) 4ch 映像, 4ch 音声+ 1ch 両 方向 Mic & speaker (TCP) UTP Solution for easy installation Remote Management Program 最大64台のDVRに同時接続, 制御,監視管理 イベントを利用した、遠隔監視, e-mail 通知機能Camera, sensor, controllerの 配置図 任意 構成 及び 移動配置機能 多様な N/W protocol( DHCP, PPPoE など), 流動IPサポート DDNS機能

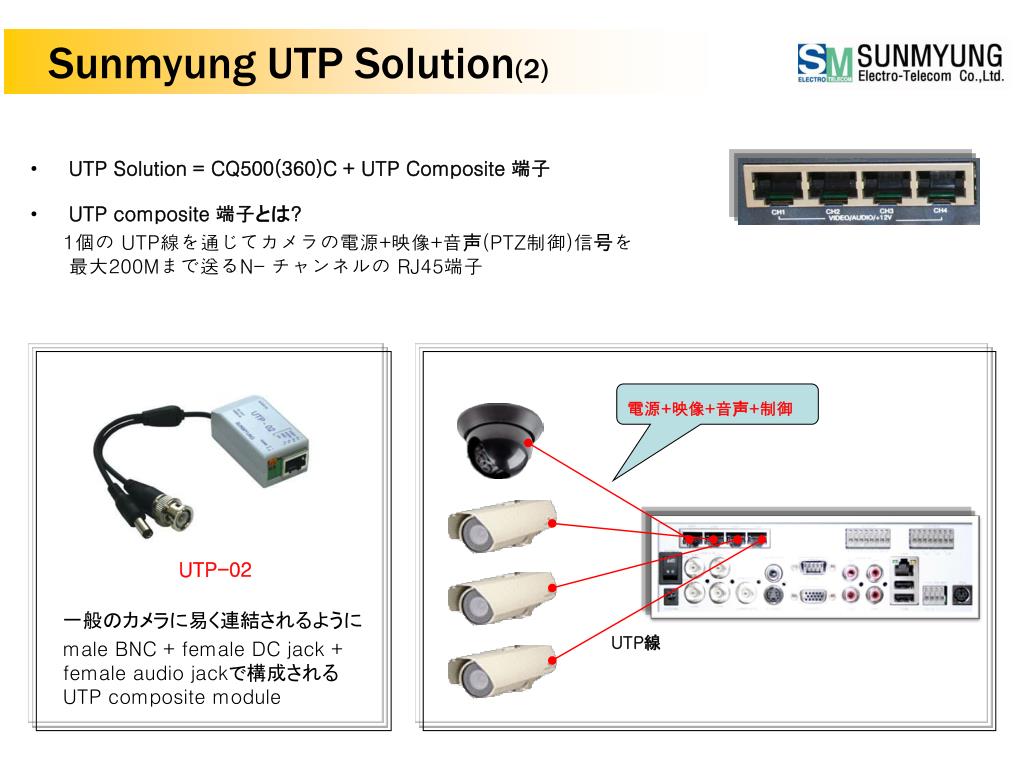

  5. UTP Solution = CQ500(360)C + UTP Composite 端子 UTP composite 端子とは? 1個の UTP線を通じてカメラの電源+映像+音声(PTZ制御)信号を最大200Mまで送るN- チャンネルの RJ45端子 Sunmyung UTP Solution(2) 電源+映像+音声+制御 UTP-02 一般のカメラに易く連結されるように male BNC + female DC jack + female audio jackで構成されるUTP composite module UTP線

  6. Sunmyung UTP Solution(2) • BNCと UTP 端子兼用使用可能 • UTP module 内臓一体型 DVR - CQ360C (patent製品) • 映像銅軸ケーブル+音声ケーブル+電源ケーブル(RS485ケーブルなどを一つのチープな UTP線で取り替えることで施工材料費用の節減 • 既存cameraに使うことができる camera用小型 UTP composite module ~ UTP-01, UTP-02 • One touch連結及び 解体で施工が容易くて施工費用が節減されて一般人誰も設置することができるので専門施工が必要ない画期的な製品 • Camera 電源が DVRで供給されるので電源がないどの場所にも簡単に施工が可能 • Camera 配線が難しい車用, 外郭用, 手中用などに適合 • 中,短距離(200m 以内)の距離に cameraが設置されるコンビニ, 商店や mart, 中小型事務室/ 学院, 駐車場警備, APT外郭や公園の警備,及び監視用で最適. • MIC内臓型 UTP composite module (UTP-01M, UTP-02M)で既存cameraを MIC一体型 camera に使用可能 • 二つの UTP composite moduleを両方向で使用の際、 400Mの距離もUTPで使用可能 • MICが不必要な場所に PTZ用 RS485制御線使用が互換になる便利な UTP module

  7. ATM DVR システム ATM Keyword Search • ATM DVR SYSTEM–カメラの映像をATM機器のテキストの情報とともにDVRにセーブカードあるいは取引の情報を映像とともに記録・管理 • ※適用できるモデル: CQ500A, CQ500C, CQ400A, CQ400ATM コンストラクション 映像情報 Ch2 HSBC NCR No. 308b-23a Date : 2008.03.09, TUE Time : 14:15 Customer : John Brown Account No. : 876-02-004793 Transaction contentsdrowing out $5,00.00 the balance$346,800.00 Card info. HSBC Card ***-****-3912 No.998-c カメラ DVR ATM ATM Data ☞ 取引内訳の確認 ☞ 盗難カードの使用者の追跡 ネットワーク 遠隔地ATM 統合管理

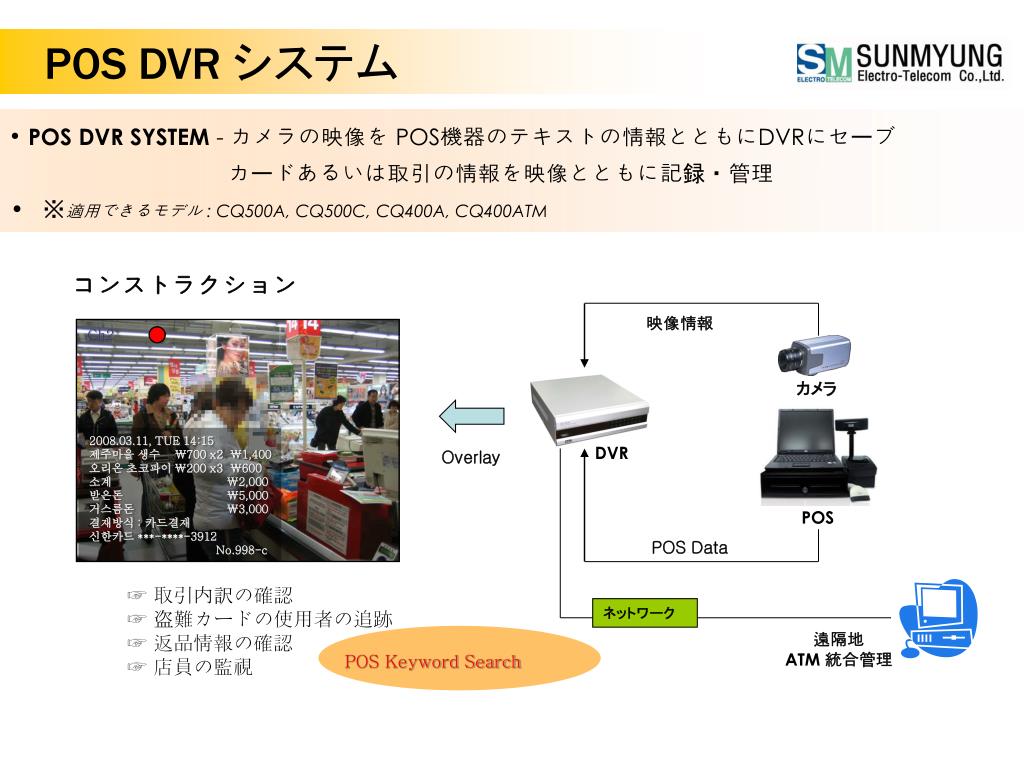

  8. POS DVR システム POS Keyword Search • POS DVR SYSTEM-カメラの映像を POS機器のテキストの情報とともにDVRにセーブ カードあるいは取引の情報を映像とともに記録・管理 • ※適用できるモデル : CQ500A, CQ500C, CQ400A, CQ400ATM コンストラクション 映像情報 Ch2 カメラ 2008.03.11, TUE 14:15 제주마을 생수 \700 x2 \1,400 오리온 초코파이 \200 x3 \600 소계 \2,000 받은돈 \5,000 거스름돈 \3,000 결재방식 : 카드결재신한카드 ***-****-3912 No.998-c DVR Overlay POS POS Data ☞ 取引内訳の確認 ☞ 盗難カードの使用者の追跡 ☞ 返品情報の確認 ☞ 店員の監視 ネットワーク 遠隔地 ATM 統合管理

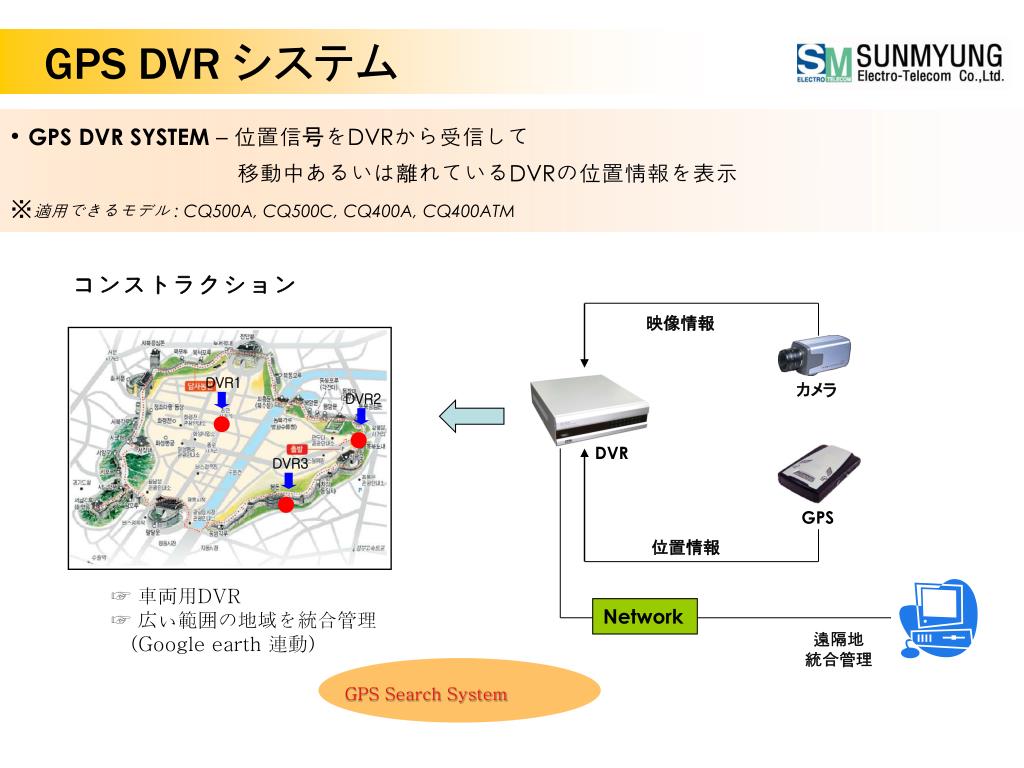

  9. GPS DVR システム GPS Search System • GPS DVR SYSTEM– 位置信号をDVRから受信して移動中あるいは離れているDVRの位置情報を表示※適用できるモデル : CQ500A, CQ500C, CQ400A, CQ400ATM コンストラクション 映像情報 DVR1 カメラ DVR2 DVR DVR3 GPS 位置情報 ☞ 車両用DVR ☞ 広い範囲の地域を統合管理 (Google earth 連動) Network 遠隔地 統合管理

  10. Specification Video input Video output Audio input Frame rate N/P(fps) Zoom Storage Alarm in/out Multi-lingual Model Compression CQ500A H.264 4CH(BNC) VGA,S-VIDEO BNC 4CH 60/50 X5 2HDD(SATA)Max. 1TB 4/4 O CQ500C H.264 4CH(BNC) or 4CH(UTP) VGA,S-VIDEO BNC 4CH 60/50 X5 2HDD(SATA)Max. 1TB 4/4 O CQ400A MPEG-4 4CH(BNC) VGA,2 BNC 2CH 30/25 X2 1HDDMax. 500GB 4/2 O CQ400ATM MPEG-4 4CH(BNC) VGA,2 BNC 2CH 30/25 X2 2HDDMax. 1TB 4/2 O CQ360C MPEG-4 4CH(BNC) or 4CH(UTP) VGA, AV 4CH 30/25 X2 1HDDMax. 500GB 4/4 O Model Control Back-up, S/W Upgrade RS232 RS485 Power Dimension Weight 2.8kg CQ500A USB Mouse, Front button USB, CD-RW, Remote Program O O DV12V 2.5A 212x280x58(W) (D) (H) O O DV12V 2.5A 212x280x58 2.8kg USB Mouse, Front button USB, CD-RW, Remote Program CQ500C O O DV12V 2.5A 215x260x62 3.0kg Remote control, Front button USB, CD-RW, Remote Program CQ400A USB, CD-RW, Remote Program O O DV12V 2.5A 215x270x120 3.6kg Remote control, Front button CQ400ATM USB, CD-RW, Remote Program Remote control, USB Mouse X O DV12V 2.5A 194x240x50 2.1kg CQ360C
