  1. KOTIRANJE Simon Konečnik Velenje, 2004

  2. Osnovne informacije • Kotiranje je določeno s standardom SIST ISO 129 • Kotiranje je način zapisovanja mer končno izdelanega predmeta • Mere morajo biti vpisane tako, da ni potrebno preračunavanje • Kotiramo lahko le vidne robove, kotiranje nevidnih ni dovoljeno

  3. Elementi kotiranja

  4. Osnovna pravila kotiranja • Kotirne črte ležijo 10 mm vzporedno z robom, naslednje pa po 7 mm odmaknjene • Pomožne kotirne črte segajo 2 mm čez kotirno puščico • Kotirne in pomožne kotirne puščice so tanjše od predmeta (predmet je polna debela črta, kotirna črta je polna tanka) • Puščice imajo dimenzijo kotirnih številk • Čez puščice ne sme segati nobena črta

  5. Kotirne številke pišemo v sredino in morajo imeti tako smer, da jih lahko beremo od spodnje ali iz desne strani risbe • Strojniške mere so podane v mm • Debelino označimo s t (npr. t = 2, kar pomeni, da je npr. pločevina debela 2 mm)

  6. Dodatni elementi kotiranja

  7. Uporaba znakov  in • S pisanjem znaka  pred kotirno črto pojasnjujemo, da je kotirni rob projekcija kroga • S pisanjem znaka pred kotirno črto pojasnjujemo, da je kotirni rob projekcija kvadrata • Če med pomožnima kotirnima črtama ni prostora za kotirno številko in puščico, potem rišemo puščici in številki na podaljšku kotirne črte

  8. Če pa tudi to ni mogoče, napišemo številko v bližini, namesto puščic pa pike • Čez kotirne črte ali med njimi ne sme potekati nobena črta, zato na prekinjamo na takih mestih srednjico • V podolgovati okvir (120) napišemo tiste dimenzije, ki jih mora posebej pregledati tehnična kontrola

  9. Kotiranje polmerov • Polmere označujemo s črko R, vendar jo opuščamo • Polmeri, ki so manjši od 2,5 mm nimajo označenega središča • Kotirne črte so narisane zunaj kroga ali loka, prav tako tudi številke

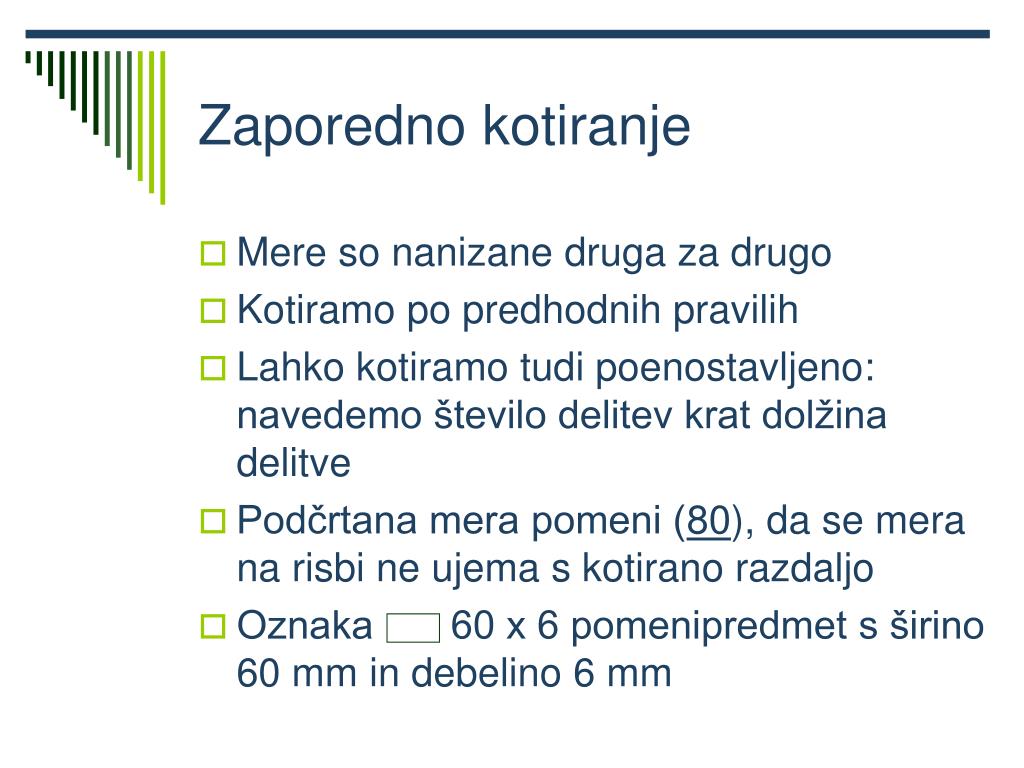

  10. Zaporedno kotiranje • Mere so nanizane druga za drugo • Kotiramo po predhodnih pravilih • Lahko kotiramo tudi poenostavljeno: navedemo število delitev krat dolžina delitve • Podčrtana mera pomeni (80), da se mera na risbi ne ujema s kotirano razdaljo • Oznaka 60 x 6 pomenipredmet s širino 60 mm in debelino 6 mm

  11. Zaporedno kotiranje

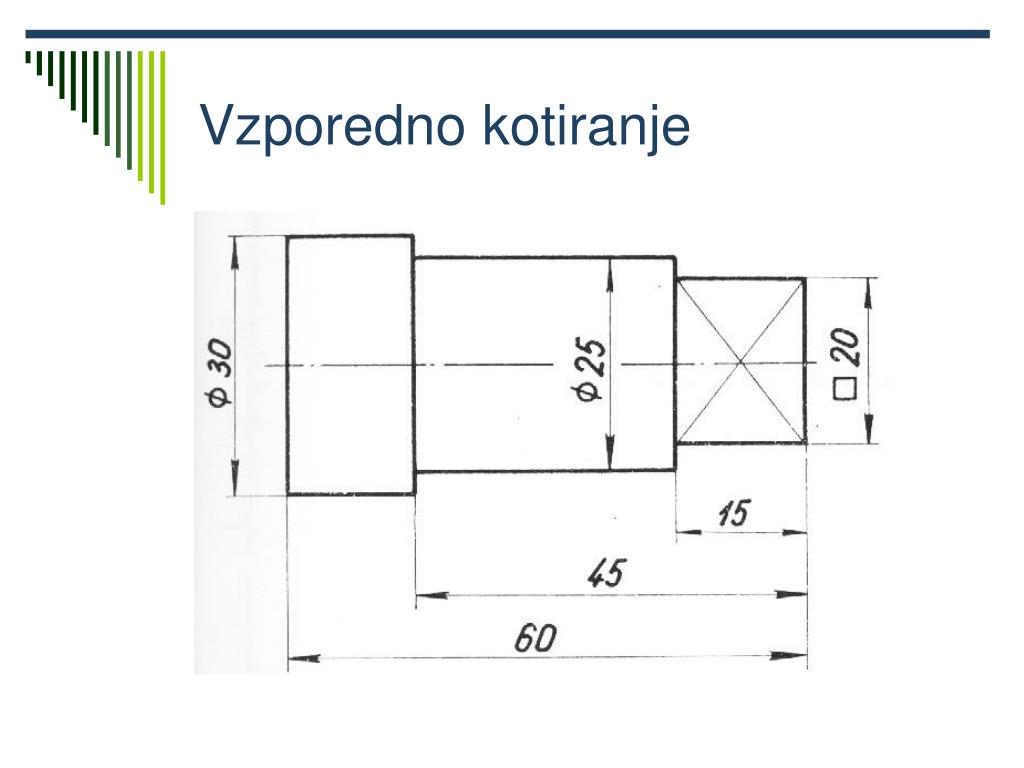

  12. Vzporedno kotiranje

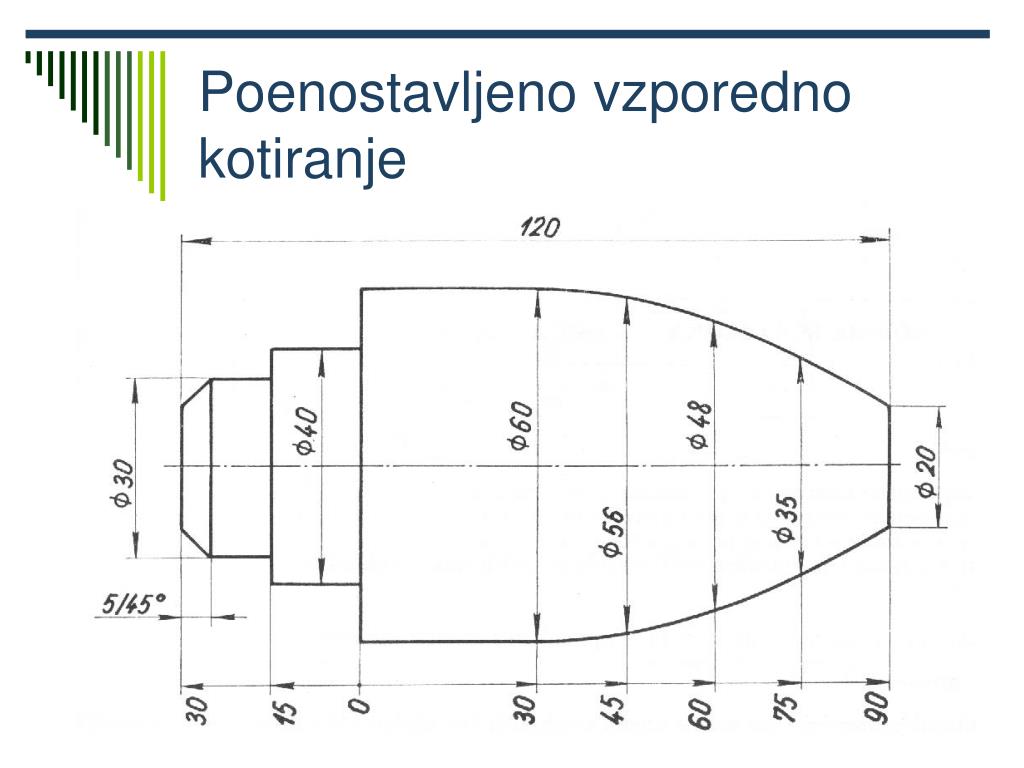

  13. Poenostavljeno vzporedno kotiranje

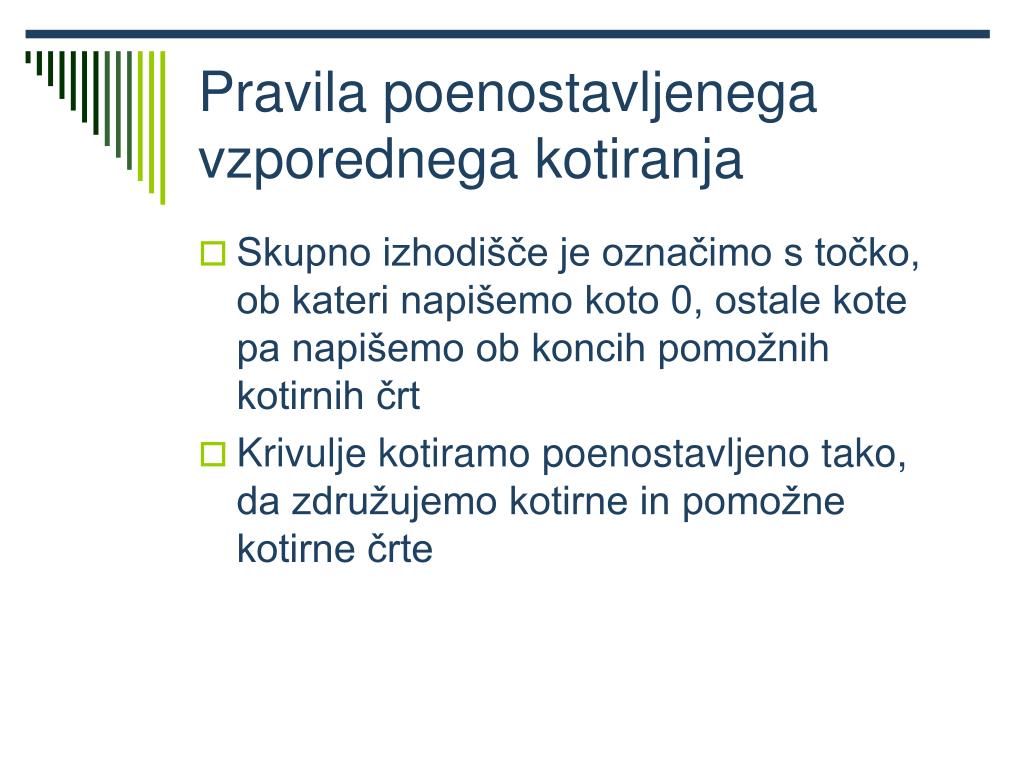

  14. Pravila poenostavljenega vzporednega kotiranja • Skupno izhodišče je označimo s točko, ob kateri napišemo koto 0, ostale kote pa napišemo ob koncih pomožnih kotirnih črt • Krivulje kotiramo poenostavljeno tako, da združujemo kotirne in pomožne kotirne črte

  15. Kotiranje kotov • Številke pišemo po legi kota • Izogibamo se pisanju številk na ploskev 30°

  16. Posnete robove kotiramo poenostavljeno z ulomkom: • Števec pomeni dolžino posnetja, imenovalec pa kot proti osi. • Posnete robove lahko kotiramo tudi posebej.

  17. Kotiranje nagibov, zoženj in konusov • Nagib je nagnjenost ene ploskve proti drugi ploskvi

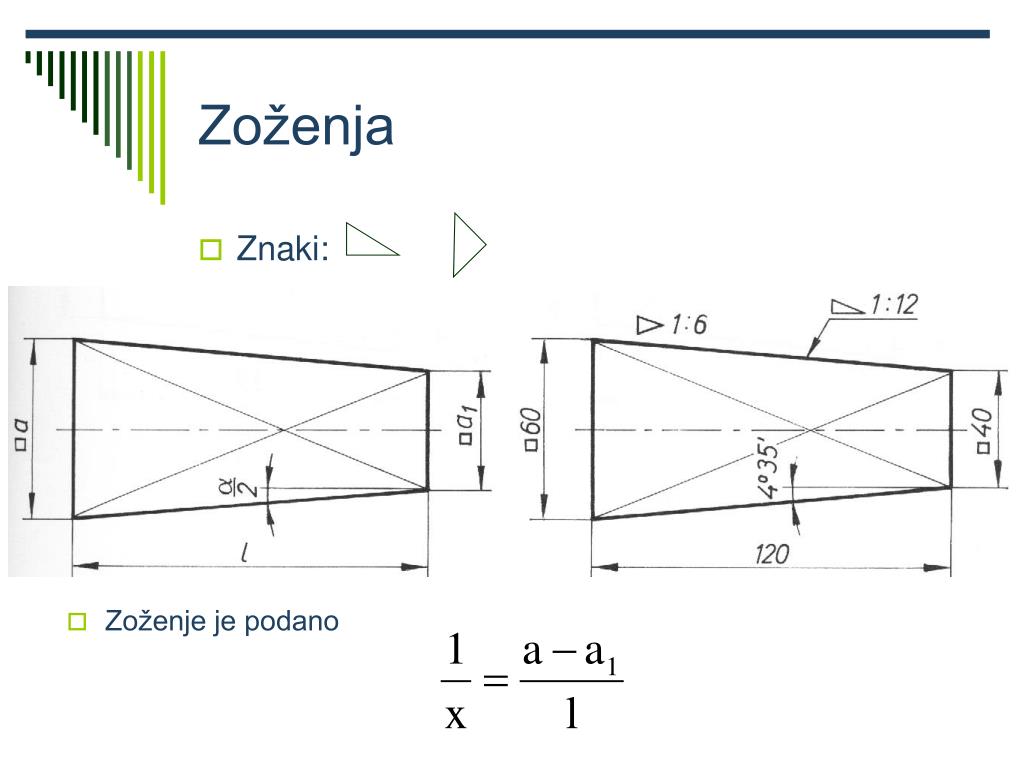

  18. Zoženja • Znaki: • Zoženje je podano

  19. Lega kotirnih številk • Odvisna je od lege kotirne črte • Izognemo se kotiranju v področju 30° • Če to ni mogoče, pišemo številke v tem področju tako, da jih beremo z leve strani

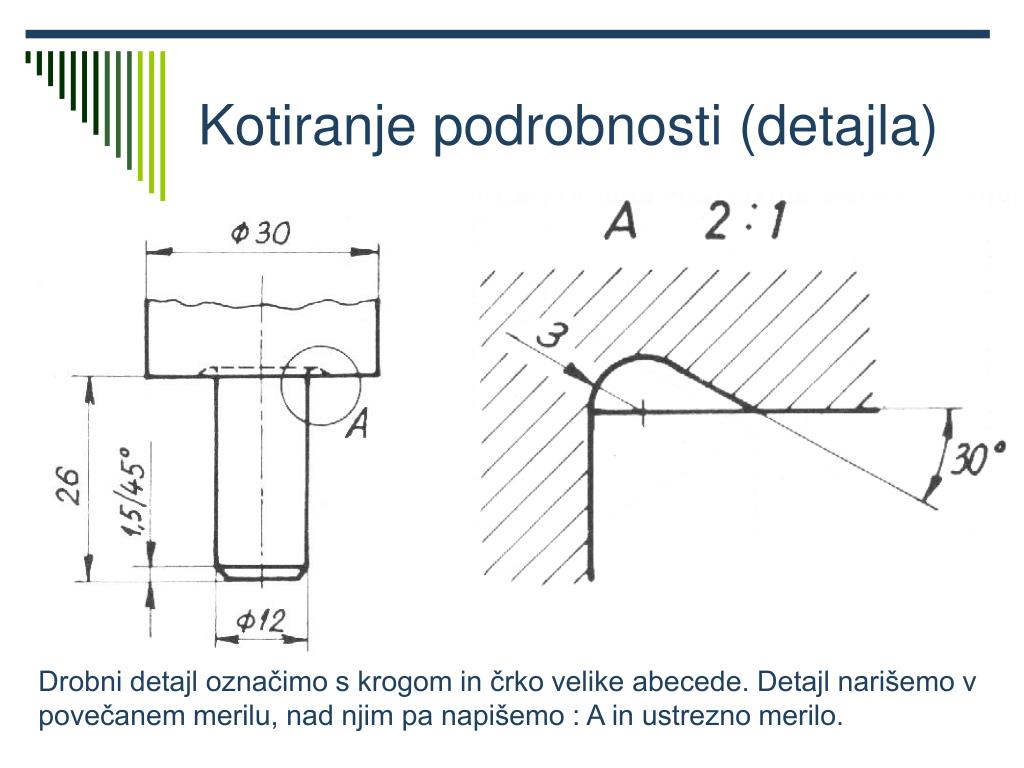

  20. Kotiranje podrobnosti (detajla) Drobni detajl označimo s krogom in črko velike abecede. Detajl narišemo v povečanem merilu, nad njim pa napišemo : A in ustrezno merilo.
