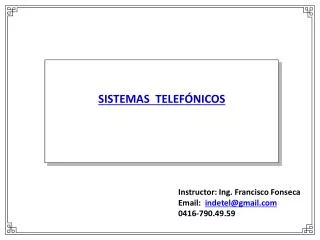

SISTEMAS TELEFÓNICOS. Instructor: Ing. Francisco Fonseca Email: indetel@gmail.com 0416-790.49.59. CONCEPTOS BÁSICOS. ANCHO DE BANDA CAPACIDAD DE CANAL CANAL TELEFÓNICO. TERMINOLOGÍA BÁSICA.

zorion
Download Presentation

SISTEMAS TELEFÓNICOS

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. SISTEMAS TELEFÓNICOS Instructor: Ing. Francisco Fonseca Email: indetel@gmail.com 0416-790.49.59

  2. CONCEPTOS BÁSICOS • ANCHO DE BANDA • CAPACIDAD DE CANAL • CANAL TELEFÓNICO

  3. TERMINOLOGÍA BÁSICA 1.- PBX o PABX (siglas en inglés de Private Branch Exchange y Private Automatic Branch Exchange para PABX) cuya traducción al español sería Central secundaria privada automática, es cualquier central telefónica conectada directamente a la red pública de teléfono por medio de líneas troncales para gestionar, además de las llamadas internas, las entrantes y salientes con autonomía sobre cualquier otra central telefónica 2.- CPA, Conexión Privada de Acceso Telefónico.

  4. JERARQUIA TELEFÓNICA

  5. CIRCUITOS DE LÍNEA ANALÓGICA CIRCUITOS DE LÍNEA DIGITAL SELECTOR DE TIEMPO 512 X 512 GENERADOR DE TONO RECEPTOR DE TONO HACIA LA RED PÚBLICA U OTRA PABX CIRCUITOS TRONCALES ANALÓGICOS TERMINAL GJU HACIA EL GS U OTRO LIM DISPOSITIVOS DE CONFERENCIA INTERFACE I/O SISTEMA DE CONTROL GJU: UNIDAD TERMINAL DE GS PABX: CENTRAL PRIVADA GS: SELECTOR DE GRUPO Partes de una PBX DIAGRAMA EN BLOQUES DEL MÓDULO INTERFACE DE LÍNEA, LIM

  6. INTERCONEXIÓN ENTRE MODULOS LIM 1 LIM 2 1 2 . . . SELECTOR DE GRUPO ( GS ) LIM n n Link - PCM 30/32 Canales ARREGLO DE LIM PARA UNA CENTRAL DE GRAN CAPACIDAD

  7. LIM LIM ZAT 2000 ZAT 2000 LIM PRODUCTOS PLANOS SELECTOR DE GRUPO (GS) ZAT 2000 CIRCUITOS TRONCALES LIM LIM ZAT 2000 FIBRA ÓPTICA EQUIPAMIENTO POR INSTALAR INTERCONEXIÓN ENTRE MODULOS DISPOSICIÓN DE EQUIPOS PLANCHONES SALA DP-1 EDIF. CENTRO DE CONTROL CIRCUITOS TRONCALES SALA DP-2 EDIF. ARCHIVO CENTRAL

  8. PLANES TECNICOS FUNDAMENTALES Los objetivos de los planes técnicos fundamentales son: proporcionar una serie de reglas y estándares para el diseño, construcción y utilización de la red de telecomunicaciones. Cada plan tendrá objetivos más detallados y describirán o recomendarán a fondo las características de, por ejemplo, transmisión, encaminamiento, facturación, pero también dará estándares o metas para el servicio.

  9. DISEÑO DE UN SISTEMA TELEFÓNICO PLANES FUNDAMENTALES TECNICOS PLAN DE ENCAMI- NAMIENTO CALIDAD DE SERVICIO GRADO DE SERVICIO PLAN DE TRANS- MISION PLAN DE NUMERA- CION PLAN DE SEGURIDAD DE FUNCIONA- MIENTO PLAN DE FACTURACION PLAN DE SEÑALIZACION PLAN DE MANTENI- MIENTO PLAN DE SINCRONIZACION PLAN DE OPERACIONS

  10. Plan de encaminamiento: En la figura siguiente se da un bosquejo del plan de encaminamiento y su influencia hacia y de otros planes. El plan de encaminamiento describirá la jerarquía de la red, reglas de encaminamiento, encaminamiento alternativo, puntos de tránsito y encaminamiento de diferentes tipos de tráfico o servicios manuales.

  11. PLAN DE ENCAMINAMIENTO REGLAS DE DIMENSIONAMIENTO DECIDEN TAMAÑO DE EQUIPO PLAN DE CALIDAD DE SERVICIO Y USO JERARQUIA DE LA RED REGLAS DE ENCAMINAMIENTO RED ALTERNATIVA PUNTOS DE TRANSITO QUE TIPO DE SERVICIOS DE TRAFICO Y SU ENCAMINAMIENTO GESTION DE LA RED MANAGEMENT NUMERO DE PUNTOS DE TRANSITO ATENUACION, DISTRIBUCION PLAN DE TRANSMISION ESTABILIDAD RUIDO Y DISTORSION CAPACIDAD DE NUMERACION ANALISIS DE NUMERO PLAN DE NUMERACION PARA SERVICIOS DE ENCAMI- NAMIENTO Y SUS CODIGOS PLAN DE FACTURACION ESTRUCTURA DE FACTURACION EXONERACIONES TIPO DE SEÑALES REQUERIDAS PUNTOS DE SEÑALIZACION HACIA ADELANTE SEÑALES HACIA ATRAS PLAN DE SEÑALIZACION PLAN DE SINCRONIZACION SISTEMAS DE SINCRONIZACION Y ARMADO DE REGLAS

  12. DP - 1 CENTRAL CANTV RED PÙBLICA SELECTOR DE GRUPO (GS) ZAT - 2000 DP - 2 ZAT - 2000 FIGURA 1.- CONEXIÒN ENTRE CENTRALES EDIF. CENTRO DE CONTROL ENLACE SIDOR - CANTV ENLACE SIDOR-CANTV RADIOS ANALÒGICO Y DIGITAL Salida por “0” CENTRAL C - 1 ERICSSON AKD 792 2.499 Abonados Analógicos HACIA LA ÀREA INDUSTRIAL EDIF. PRODUCCIÒN EDIF. PREVENCIÒN 8vo. PISO EDIF. ADMINISTRATIVO I 54 ENLACES ( TLU 23 ) ZAT - 2000 ENLACE SIDOR - EDELCA Salida por “50” 4 LIM’s ENLACE SIDOR-EDELCA RADIO DIGITAL NEC 770A 3 LIM’s CENTRAL C - 3 SIDOR- CARACAS EDIF. GENERAL HACIA EDIF. ADMON I y II CENTRO DE INVESTIGACIONES 4 LIM’s EDIF. CENTRAL DE SERVICIOS

  13. 15 Fures Radio Analògico Sidor Marca GTE Modelo CTR-141 45 Fires 16 Tlf. Pùblicos 64 Remotos 22XXXX 360 Canales 10 Ext. Remotas 1 Hot Line (Despacho) 2 Circuitos de Audio Central Pùblica CANTV Multicanal Analògico Marca GTE Modelo MP-25 2 Circuitos de Datos (Venepaq - Del Sur) TOTAL : 155 Canales 3 E1 Entrantes 3 E1 Salientes 70 Fures 34 Mbps/480 Ch 30 Fires 1 Circuito de Audio 8 Tronc. Ruta 92 Multiplexor PCM Marca Siemens 1 Circuito de Datos (Ruta Pto Cabello) 19 Circuitos de Voz (Ruta APNSS) Radio Digital Edelca Marca NEC Modelo NEC 770A 2 Circuitos de Datos (Señalizaciòn Ruta APNSS) 3 Circuitos de Datos POZ (C.V.G Internacional ) 2 Circuitos de Voz ( 1 para CVG Intern.) 3 Circuitos a 9,600 bps Sidor-CCS, respaldo 1 Circuitos de Datos (Router, respaldo) 3 Canales de Voz 1 Canal de Datos 64 Kbps 3 Canales de Datos 9.600 bps FIGURA Nº 2. SERVICIOS Y ENLACES EXTERNOS Radio Digital Cantv Marca Siemens Modelo DSMX2-8/34 TOTAL : 290 Canales Edificio General Sidor Caracas Sistema de Microondas Empresa Edelca 30 Canales Analògicos Multiplexor PCM NE 5511 ( 30 CH) 30 Circuitos de Voz (Ruta DPNSS ,Bidireccionales) Capacidad: 2.0 Mbps 2 Mbps Sidor Colombia 64 Kbps 1 Canal de Datos a 512 Mbps (Interconexiòn de LAN) 3 Canales de Voz Operadora Impsat 3 Canales de Datos 4 Circuitos de Datos a 9.600 bps (Red SNA) 2 Canales de Señalizaciòn ( 128 Kbps) 1 Canal de Video Conferencia a 384 Kbps (Opcional) Administrador de Ancho de Banda Marca NET Modelo IDNX/ Micro 20 Sidor Caracas 128 Kbps Capacidad: 1.446,4 Mbps

  14. Plan de numeración Cuando se está estableciendo un plan de numeración, debe tenerse en cuenta las necesidades futuras de la administración en lo referente a numero de líneas de abonado, su distribución qué tipo de servicios se necesitará, etc. En la figura 3 se muestra la relación con otros planes. Este es un plan importante cuando se toma en consideración el concepto RDSI (Red Digital de Servicios Integrados; Integrated Services Digital Network, ISDN).

  15. PLAN DE NUMERACION PLAN DE NUMERACION LONGITUD DEL NUMERO CODIGOS DE AREA CODIGOS PARA SERVICIOS NUMERACION DE ENLACE PLAN DE ENCAMI- NAMIENTO CAPACIDAD DE ANALISIS ANALISIS DE ENCAMINAMIENTO PLAN DE SEÑALIZACION LONGITUD DEL NUMERO CONOCIDO DESCONOCIDO TRANSCONEXION PLAN DE FACTURACION ANALISIS DE FACTURACION PUNTOS DE FACTURACION EXONERACIONES

  16. Plan de Numeración Abierto Plan de Numeración Cerrado Plan de Numeración Mixto

  17. Plan de Facturación El plan de facturación indicará la estructura tarifaria, los cargos por llamadas de larga distancia, el uso de servicios de facturación detallada (tollticketing), cargos unitarios para cierto tipo de llamada, etc. El plan de facturación puede utilizarse también como un instrumento para el patrón de control de tráfico (por ejemplo, tarifas más altas para llamadas en horas pico). En la figura da una idea de cómo el plan de facturación interactúa con los otros planes.

  18. PLAN DE FACTURACION PLAN DE FACTURACION ESTRUCTURA DE PUNTOS DE FACTURACION FACTURACION DE DIFERENTES SERVICIOS CARGOS DIFERENCIADOS PARA DIFERENTES HORAS DEL DIA EXONERACIONES ACUERDOS INTERNACIONALES CONTADURIA PLAN DE ENCAMI- NAMIENTO FACTURACION DETALLADA TRAFICO MANUAL PLAN DE SEÑALIZACION MEDICION DE IMPULSOS MULTIMEDICION CANCELACION DE IMPULSOS PLAN DE NUMERACION IDENTIFICACION DE PUNTOS DE F ACTURACION EXONERACIONES

  19. Plan de transmisión Es importante entender que este plan no es estático. Siempre hay cambios, pero algunos factores pueden permanecer estables, tal como la atenuación total permisible. El plan de transmisión tiene un número de características tales como: atenuación, distorsión, relación señal/ruido, tiempo de propagación, tiempo de demora de grupo, etc. Las nuevas técnicas digitales permitirán, por ejemplo, involucrar la introducción de 4 hilos de conmutación en lugares donde la conmutación estuvo previamente basada el un sistema de 2 hilos en la red analógica. Esto ejemplifica que el énfasis en un plan fundamental cambiará. La función de monitorear o de establecer normas en una administración para planes fundamentales será un nexo muy importante para informar a los proveedores qué es realmente lo que la administración necesita.

  20. PLAN DE TRANSMISION PLAN DE TRANSMISION - ATTENUACION - DISTORSION - PROPAGACION - ECO - ESTABILIDAD - TIEMPO DE DEMORA DE GRUPO - RELACION SEÑAL/RUIDO - DIAFONIA PLAN DE ENCAMINAMIENTO PLAN DE CALIDAD DE SERVICIO DEFINICIONES DE INTERRUPCIONES E.J. CONTROL DE PARIDAD PERTURBACION PLAN DE SEÑALIZACION DEMORA DE PROPAGACION CONTROL DE SUPRESION DE ECO SUPERVISION PILOTO DEMORA DE PROPAGACION DEMORA DE GRUPO SINCRONIZACION
